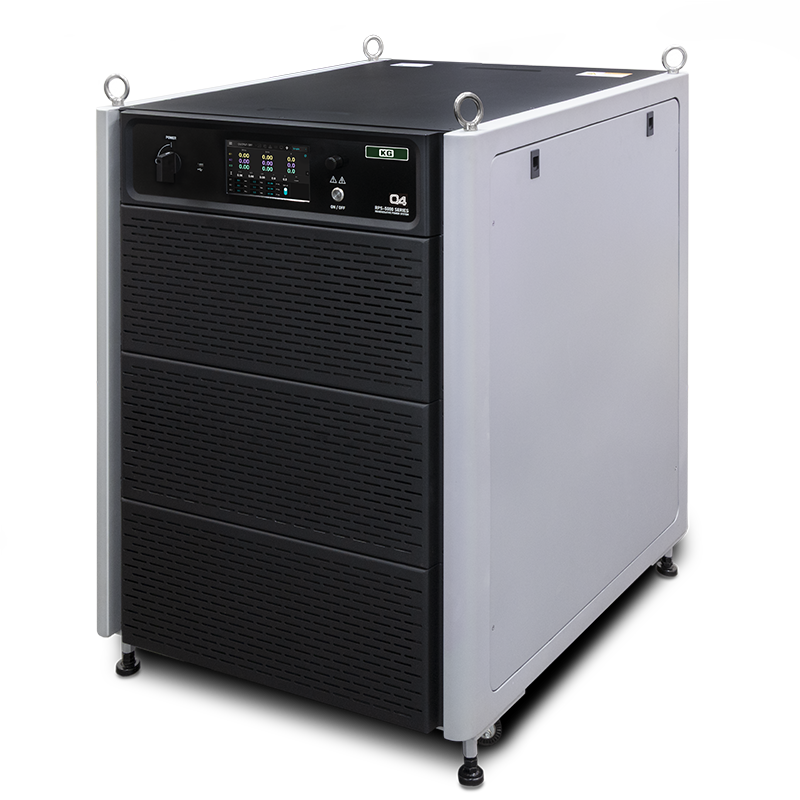

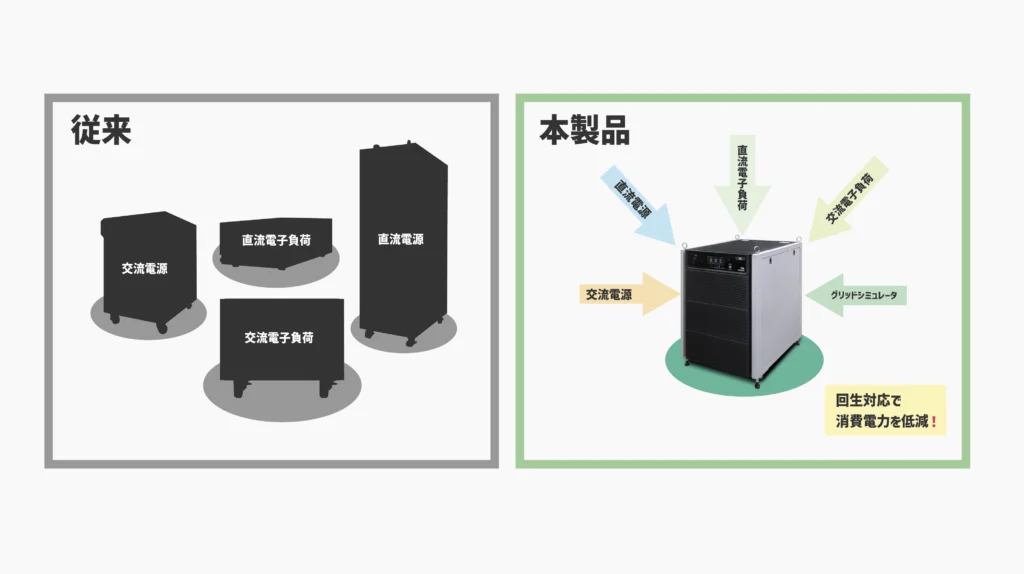

将来性の高い革新的電源システム！
再生可能エネルギーや先進グリッド分野における高度な試験ニーズに応える、次世代型の4象限（quadrants）電源です。
また購入後にお客様の試験・評価シーンに合わせて、アップグレードによりモデル変更が可能です(当社にセンドバックによる変更作業)。 既設製品を機能拡張することで、PRS-5000シリーズをご活用いただける画期的な電源となっております。
￥12,919,000 ～（標準価格・税抜）
スイッチング方式
単体：30kVA/45kVA ／ 並列接続：～225kVA
特長

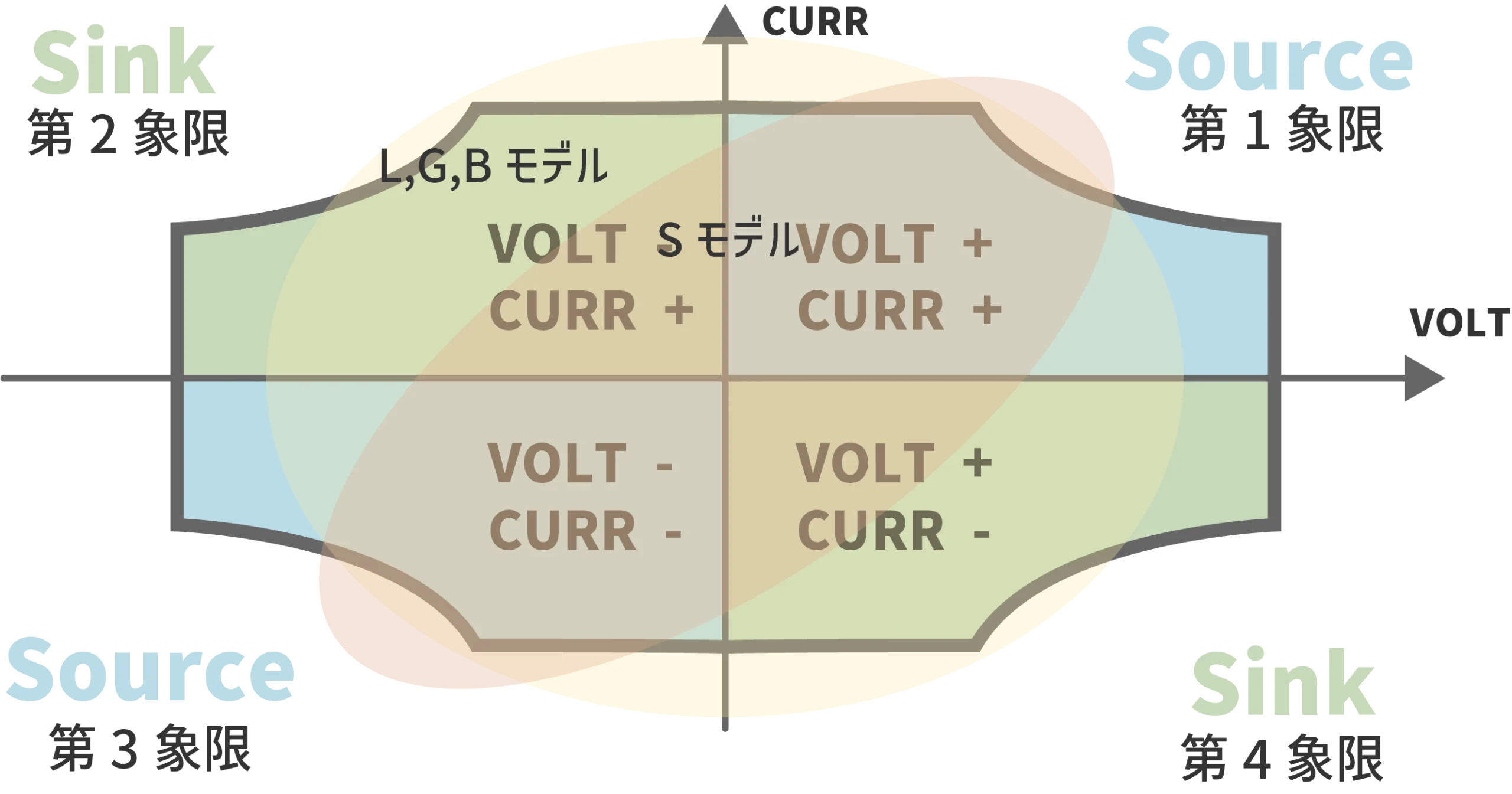

完全な4象限（quadrants）電源
各モデルで使用可能な象限は以下となります。
| タイプ | S | L | G | B |
| モデル機能 | AC/DC電源 | 交直両用回生電子負荷 | グリッドシミュレータ | グリッドシミュレータ+交直両用回生電子負荷 |
| 象限 | 第1、第3象限 | 第1、第2、第3、第4象限 ※第2、第4象限は誘導性/容量性負荷の範囲 | 第1、第2、第3、第4象限 | 第1、第2、第3、第4象限 |
| 回生機能 | 無し | あり | あり | あり |

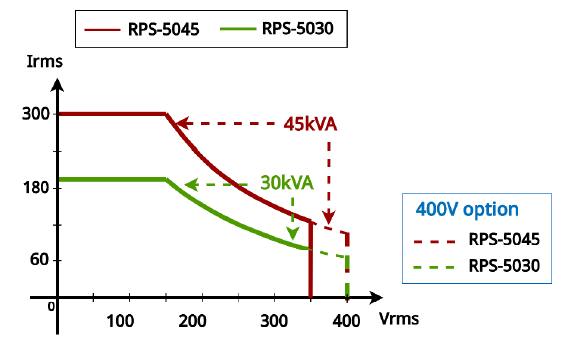

コンパクト＆パワフル（高電力密度・大電流化）
一般的な同容量のグリッドシミュレータに比べて、高電力密度化（約50%削減）・大電流化（約35％増）
コンパクトかつパワフルなグリッドシミュレータです。
| 型名 | 容量 | 出力相数 | AC電圧 | AC電流 | 周波数 | DC電圧 | DC電流 |
| RPS-5030 | 30kVA | 単相2線/3線 三相3線/4線 | 350Vrms | 200A(単相)/66.7A（三相/単相2線） | 30Hz - 150Hz | ±495V(単相2線) ±990V(単相3線) | 200A(単相)/66.7A(三相/単相2線) |
| RPS-5045 | 45kVA | 300A(単相)/100A(三相/単相2線) | 300A(単相)/100A(三相/単相2線) |
AC/DC電源として定電力モードを加え基本機能を完全網羅
一般的な定電圧(CV)、定電流(CC)モードに加えて、定電力(CP)モードにも対応。すべての基本機能を網羅しました。
定電力モードではAC出力にも対応しており、試験範囲を大幅に広げることが可能となりました。
| 出力モード | 定電圧(CV)モード | 定電流(CC)モード | 定電力(CP)モード |
| AC出力モード | 〇 | 〇(電流limit機能) | 〇(電力limit機能) |
| DC出力モード | 〇 | 〇(電流limit機能) | 〇(電力limit機能) |
電流Limit機能：設定した電流値を超えないように電圧を自動調整し、電流を一定に保ちます。
電力Limit機能：設定した電力値を超えないように電圧を自動調整し、電力を一定に保ちます。

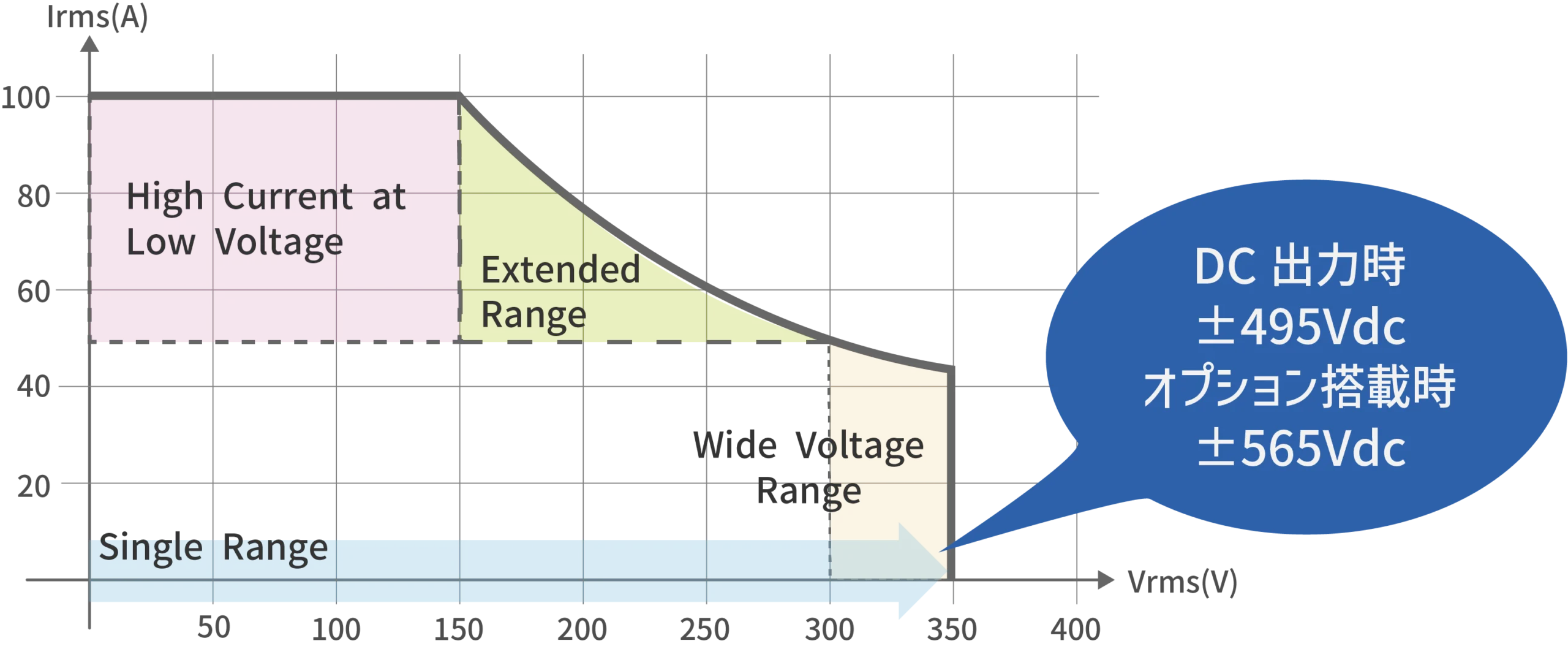

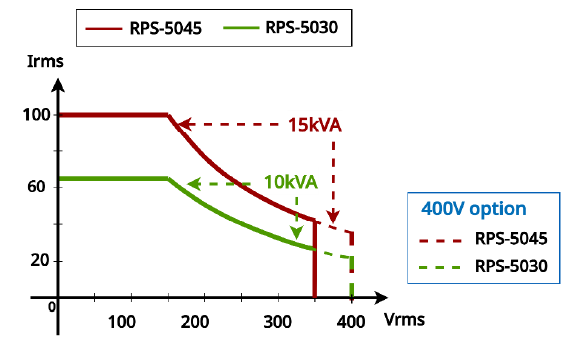

先進のSiC MOSテクノロジーを採用し、風力発電試験など高電圧アプリケーション向けにオプションで最大400VL-Nの高電圧出力に対応しています。 定電力（Constant Power）出力機能により、低電圧時には高電流を、高電圧時には低電流を、ギア切り替えや出力の中断なくシームレスに供給可能。柔軟な試験環境の提供が可能です。

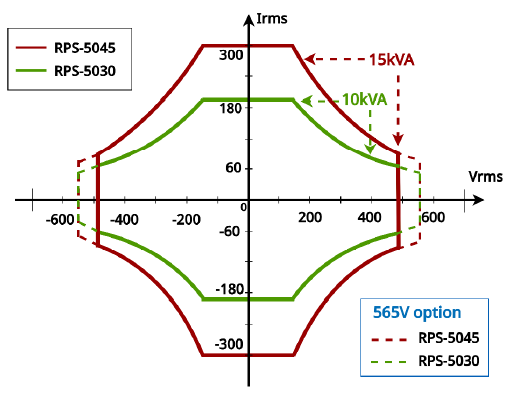

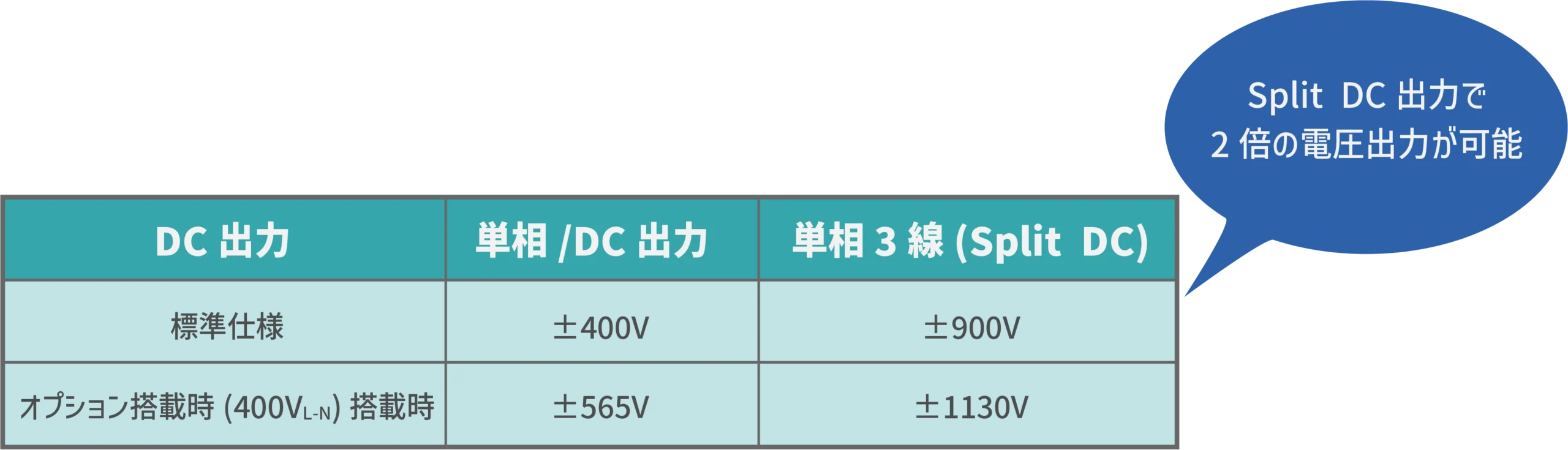

ユニークなSplit DC（単相3線）出力機能
DC出力ではSplit出力が可能です。単相3線出力モードでDC出力を行うことができます。
より高い電圧の出力が可能となりました。

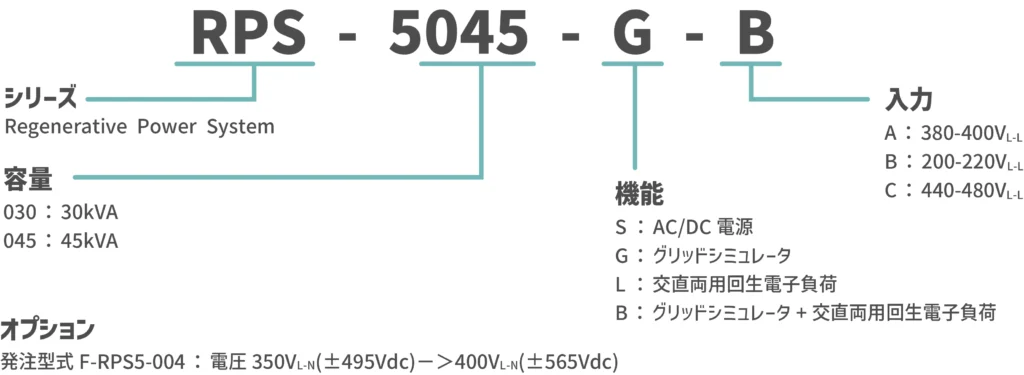

型名における機能詳細

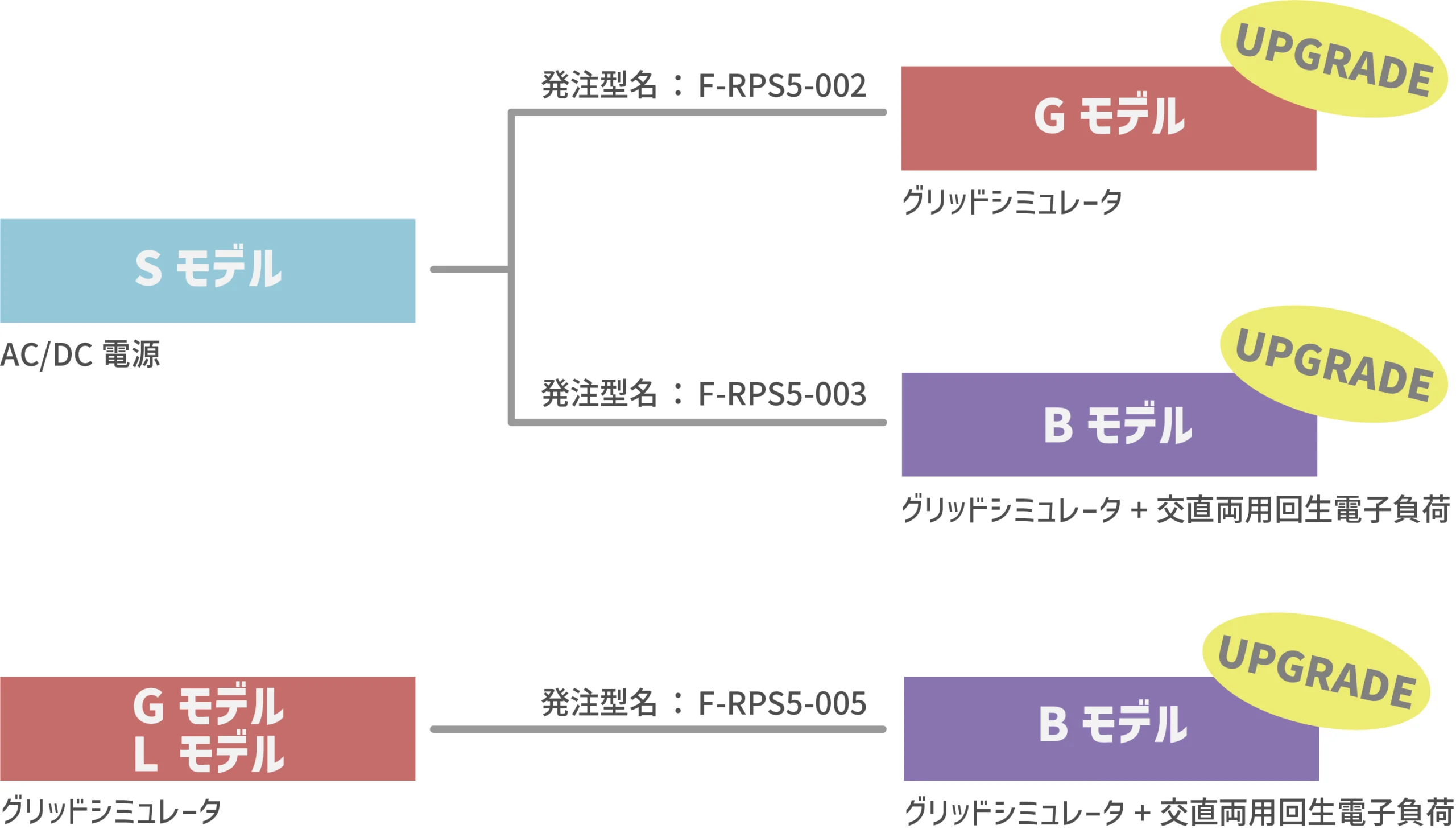

ご購入後でもセンドバックによるモデル変更のアップグレードが可能
ご購入後でも、お客様の評価シーンに合わせてSモデルからG、Bモデル、G、LモデルからBモデルへアップグレードが可能です。
(アップグレードの作業は当社へのセンドバックが必要となります)
マルチ出力およびマルチ負荷に対応
マルチ出力タイプ（三相/単相：DC/単相3線）に対応。結線変更であらゆる電源の模擬および負荷の評価・試験が可能です。

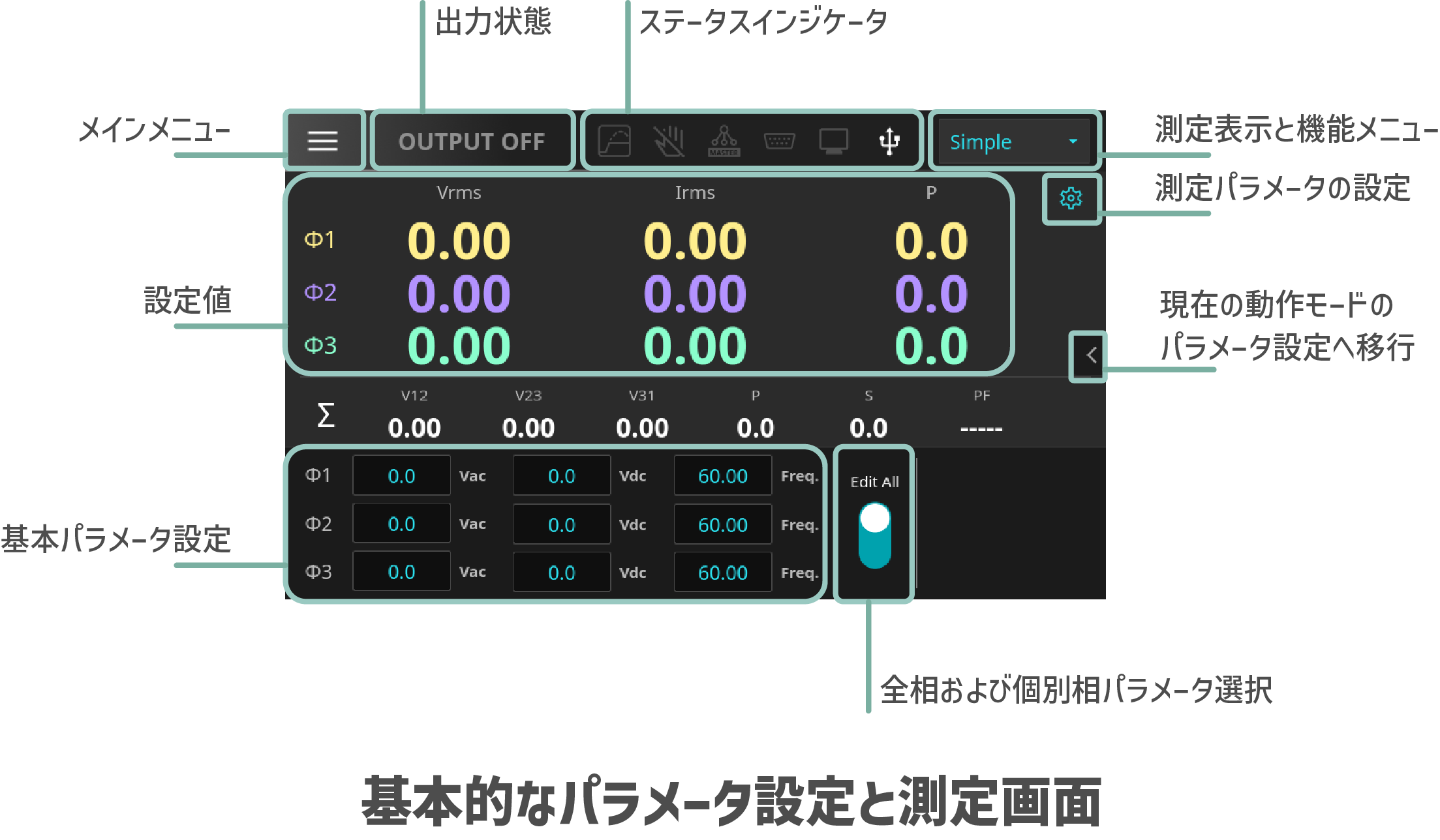

タッチパネルとロータリノブを採用
視認性に優れた7インチカラー液晶タッチパネルを搭載し、取扱説明書がなくても直感的に操作できます。
高調波測定機能
高調波測定機能は、基本周波数（F）に基づく出力電圧と電流の全高調波歪み（THD）に加え、1次から50次までの高調波データを測定できます。
Vthd（電圧全高調波歪み）とIthd（電流全高調波歪み）を同時に表示および、電圧、電流、電力、力率、波高率も測定できるため、電力品質分析が可能です。
表形式のリスト表示の他に、棒グラフでの表示もできるため、下図に示すように振幅分布と傾向を視覚的に分析できます。
波形観測機能
電圧と電流の波形を高速に観測可能な波形観測機能を搭載。波形データをキャプチャし出力電圧と電流の変動を可視化することで、オシロスコープを使わずに波形の傾向を直感的に把握できます。
また波形表示は、垂直軸（V/Iスケール）、水平軸（時間スケール）の設定と表示する電圧チャネル（Φ1/Φ2/Φ3 Volt）と電流チャネル（Φ1/Φ2/Φ3 Curr）を選択可能で、必要な情報のみを表示することができます。

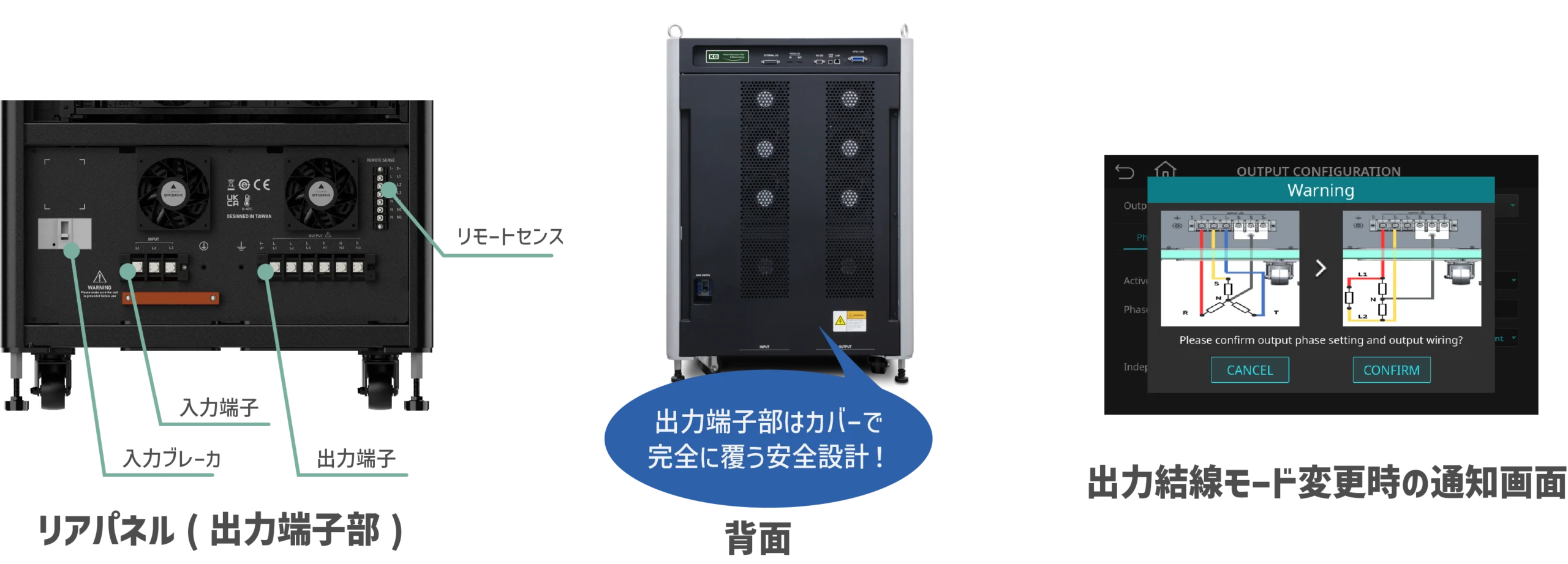

スマートな安全設計と通知機能
端子台は筐体内に格納されている安心の設計。ケーブル取り出しは背面からスムーズに行うことができます。スマートな配線が可能です。
またマルチ出力による配線ミス無くす為、表示画面による通知機能を実装しております。

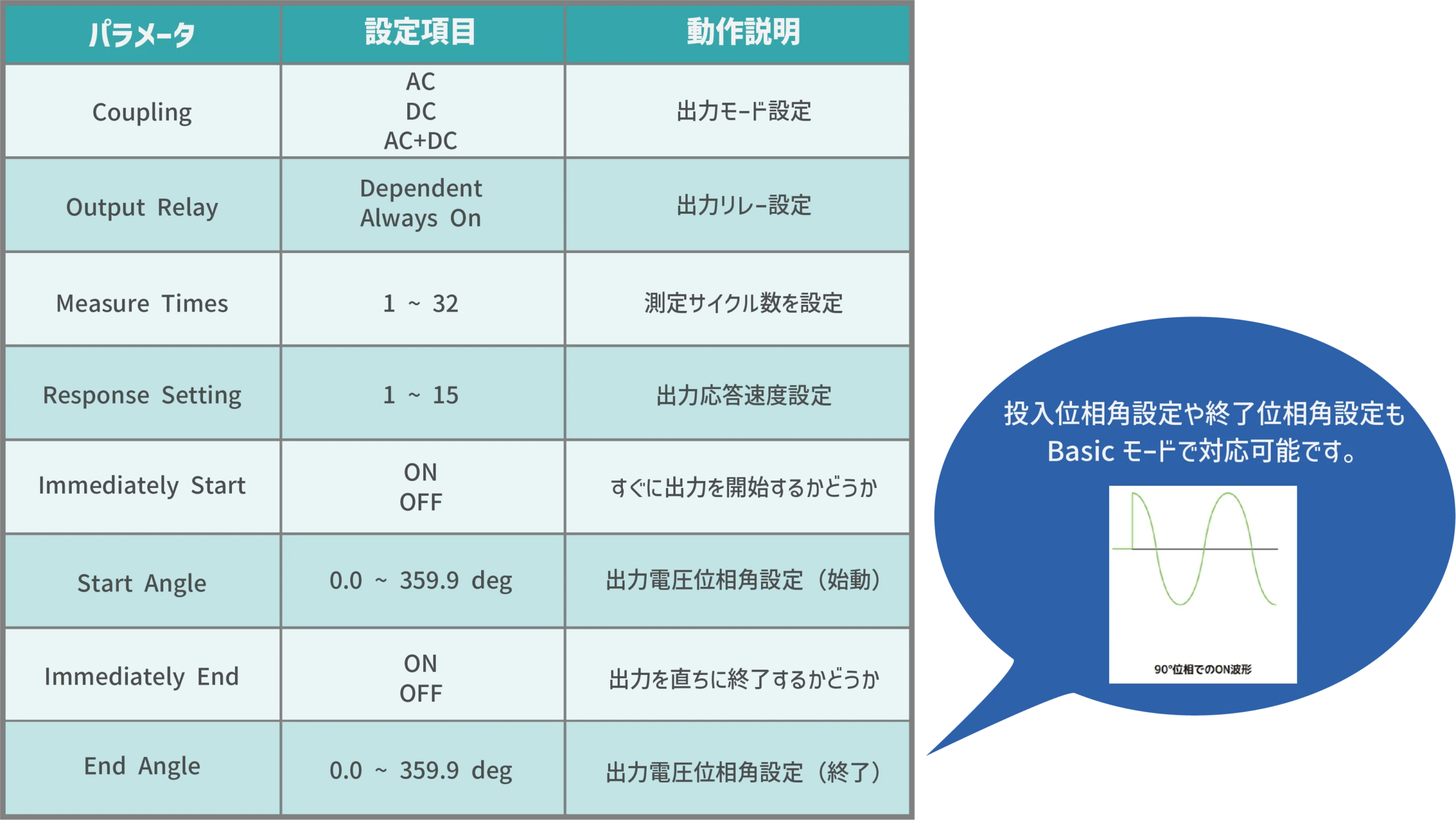

Basicモード(対応機種：Sモデル、Bモデル、Gモデル)
出力モード
AC、DC、AC+DCモードの選択の他、各種設定の実施が可能です。

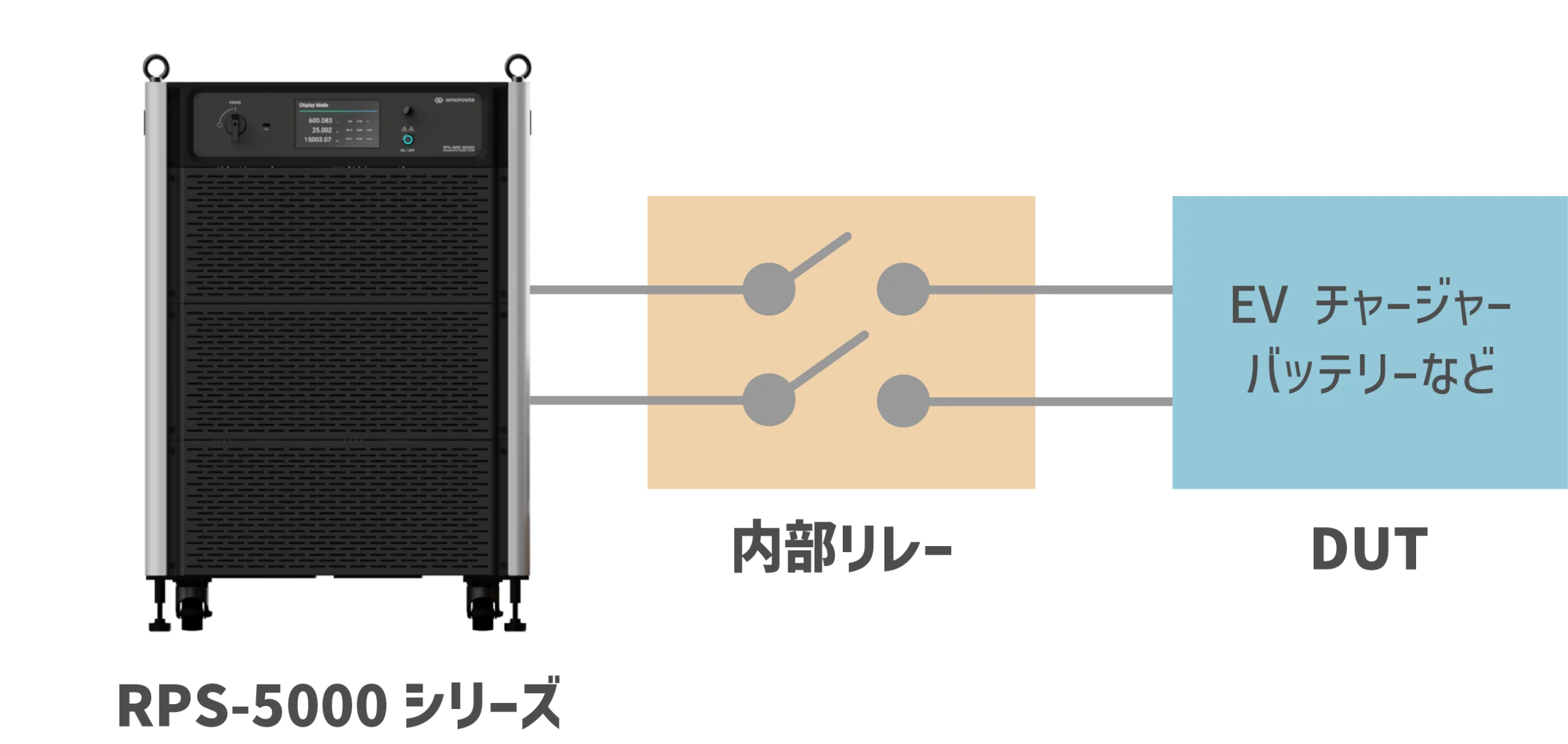

出力リレー ON/OFF機能
DUTと完全な切り離しが可能なリレー機能を内蔵。出力時のみ「ON」するか、常の「ON」するかの選択が可能です。
これにより、電池への充電アプリケーションにおいて、満充電時に電源出力がOFFとなっても完全に切り離しができる為、予定外の放電現象が発生することがありません。また連続した双方向試験を実施したい場合、常に「ON」することで安定した出力を継続することが可能です。

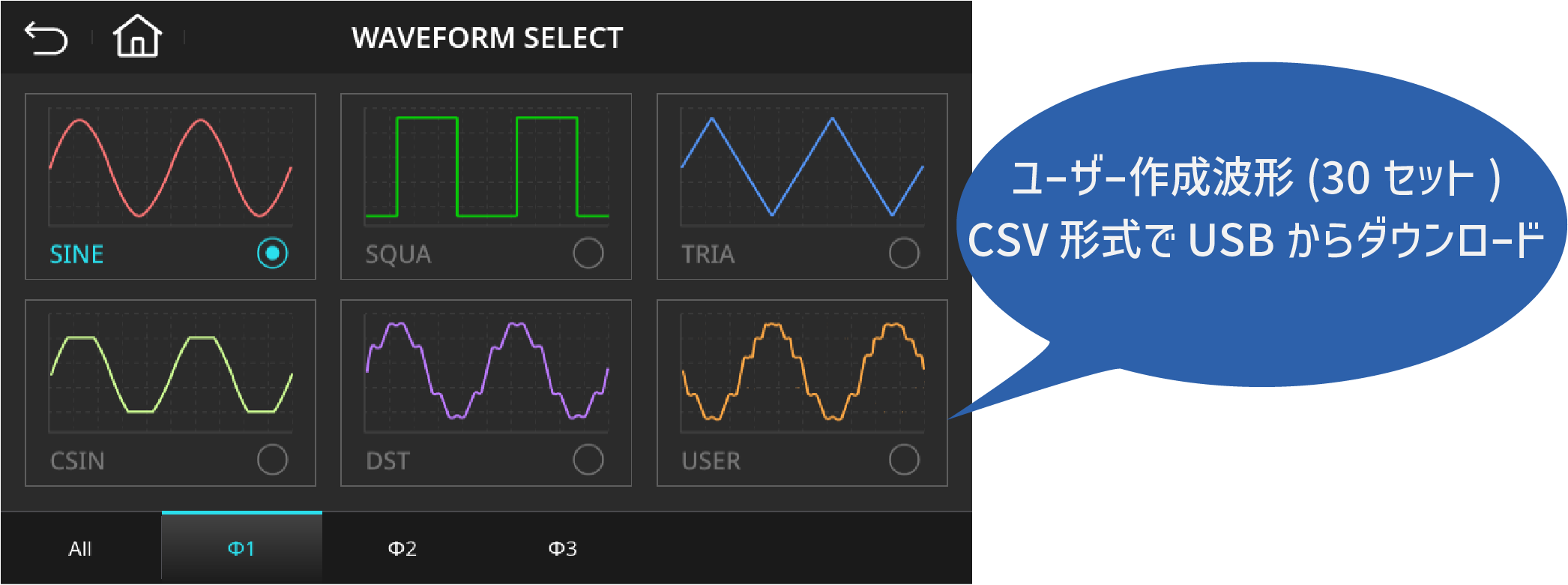

AC波形出力モード
AC出力モードでは正弦波、矩形波、CSIN(クリップド正弦波）、三角波、内蔵歪み波形、USER(30セットのユーザー定義波形）設定の6つから選択可能です。

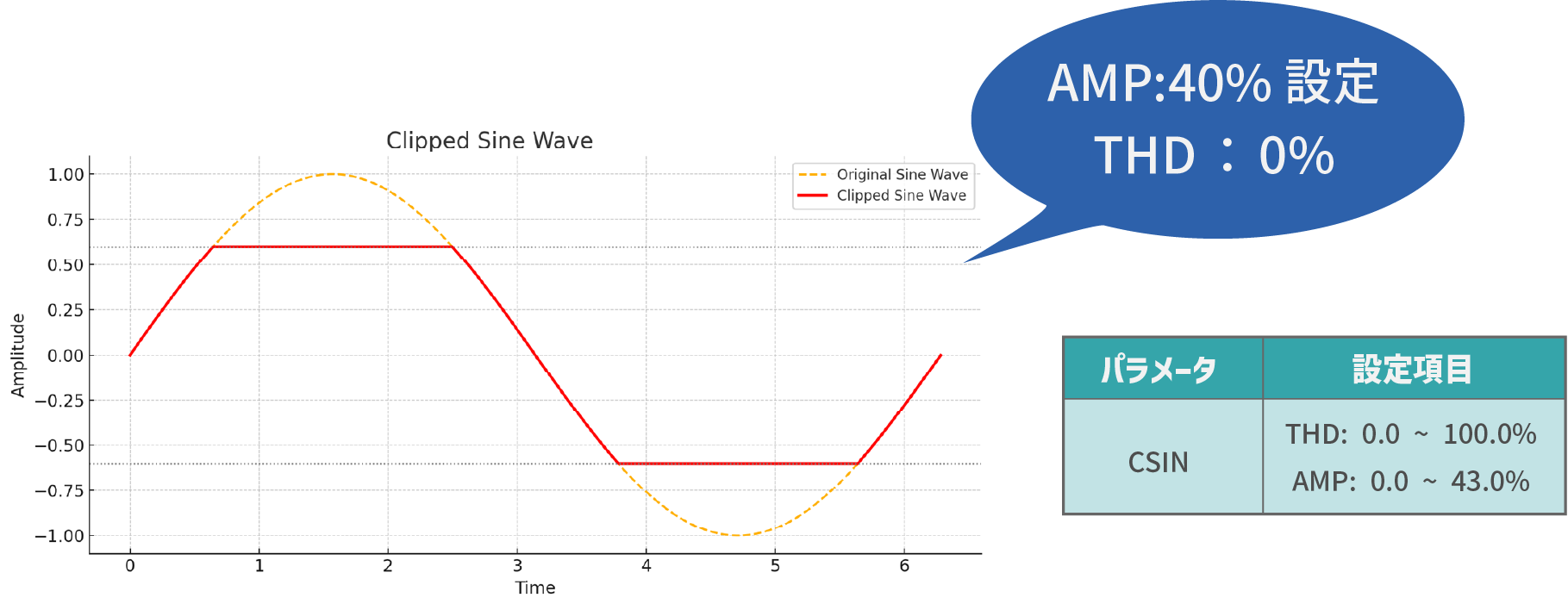

CSIN(クリップド正弦波モード)
クリッピングされた正弦波には高次高調波が含まれているため、非線形負荷や電磁干渉（EMI）を模擬することが可能です。
電力試験やEMCアプリケーションにおいて、デバイスの性能や電磁両立性を評価する際に便利な出力モードとなります。

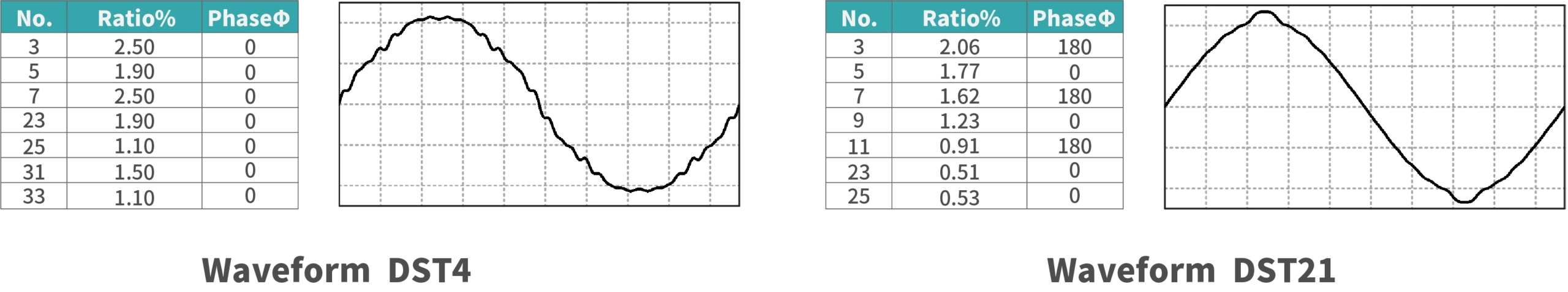

内蔵歪み波形モード
30セットのAC/AC+DC歪み波形（DST1～DST30）を搭載し、様々なテストシナリオにおける高調波歪みでの試験が可能です。
スルーレート設定
ACまたはDC電圧の立上りと立下り時間をスルーレート設定として変更可能です。 突入電流の回避や容量性/誘導性負荷へ安定した電圧源としてスルーレートを調整すること緩やかな電圧変動へ調整することができます。 また周波数スルーレートにおいては、周波数に敏感なアプリケーションにおいて有効です。周波数に依存する保護機能やシステムエラー、誤動作などにおいて、急速な変化を防ぐことが可能です。
| パラメータ | 設定項目 | 動作説明 |
| Vac Slew Rate | 0.01 ~ 2000.00 V/ms | AC電圧立上り時間 |
| Vac-Off Slew Rate | 0.01 ~ 2000.00 V/ms | AC電圧立下り時間 |
| Vdc Slew Rate | 0.01 ~ 2000.00 V/ms | DC電圧立上り時間 |
| Vdc-Off Slew Rate | 0.01 ~ 2000.00 V/ms | DC電圧立下り時間 |
| Frequency Slew Rate | 0.01 ~ 1000.00 Hz/ms | 周波数変化率 |
出力インピーダンス設定
実環境負荷条件のシミュレーションの実施をすることができます。 抵抗とリアクタンスの出力インピーダンス値を設定し、DUTが実際の電源条件下でどのように動作するかをシミュレートすることが可能です。
| パラメータ | 設定項目 | 動作説明 |
| Output Impedance | ON OFF | プログラム可能な出力インピーダンスを有効または無効にする |
| Ф1 R Impedance | -1.0 ~ 1.0 Ω | フェーズ1の抵抗設定 |
| Ф2 R Impedance | -1.0 ~ 1.0 Ω | フェーズ2の抵抗設定 |
| Ф3 R Impedance | -1.0 ~ 1.0 Ω | フェーズ3の抵抗設定 |
| Ф1 L Impedance | -1000.0 ~ 1000.0 uH | フェーズ1のインダクタンス設定 |
| Ф2 L Impedance | -1000.0 ~ 1000.0 uH | フェーズ2のインダクタンス設定 |
| Ф3 L Impedance | -1000.0 ~ 1000.0 uH | フェーズ3のインダクタンス設定 |
ADVANCEモード
ADVANCEモードはList,Step,Pluse,Synthesis,Interharmonic, Transientの6モードに対応。
内部メモリにてプログラム可能です。規格試験など複雑な波形シミュレーションに適した 波形出力モードとなります。

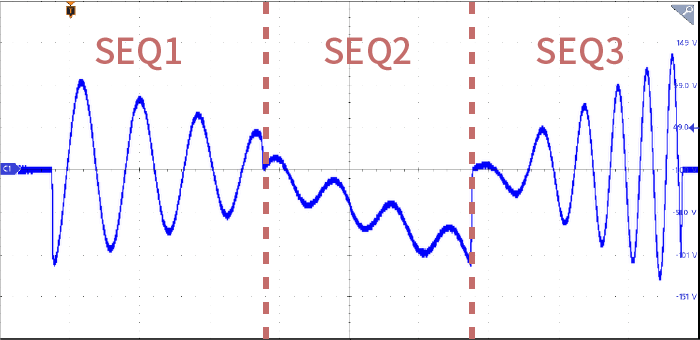

Listモード
時間、振幅、周波数及び電圧が変化する複雑な出力シーケンスの生成をすることが可能なモードです。

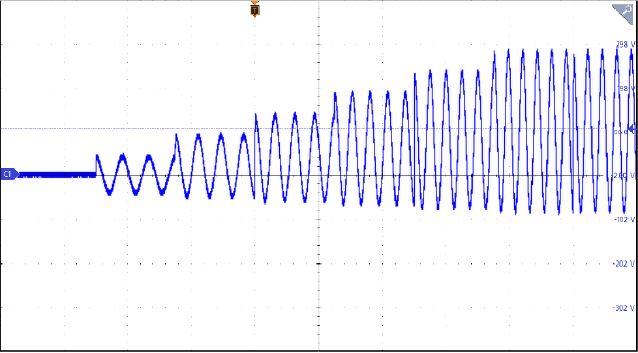

ステップモード
電圧、周波数、位相および間隔の値を1回設定するだけの簡単な出力シーケンスの生成（ステップアップ/ステップダウンシーケンス）をすることが可能なモードです。

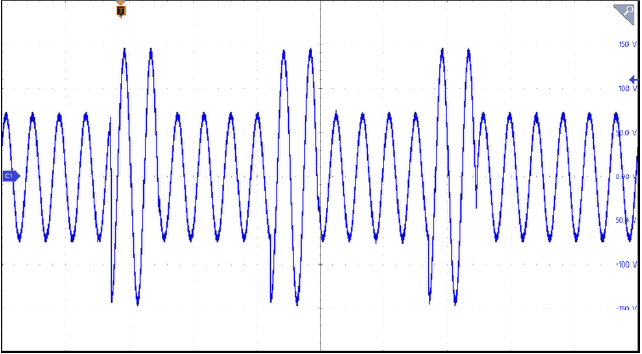

Pluseモード
ユーザー定義した電圧で単一または複数のパルスの出力シーケンスの生成をすることが可能なモードです。疑似的に不安定状態をシミュレートします。

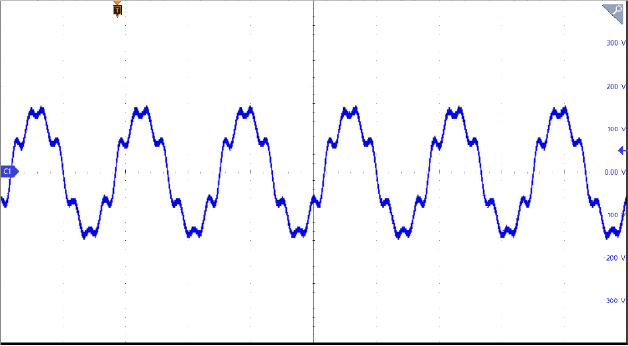

Synthesisモード
波形を合成させる出力シーケンスモードです。カスタム波形設計機能となります。
Interharmonicモード
高調波(インターハーモニクス）出力シーケンスモードです。最大3000Hzの高調波を重畳させることが可能です。

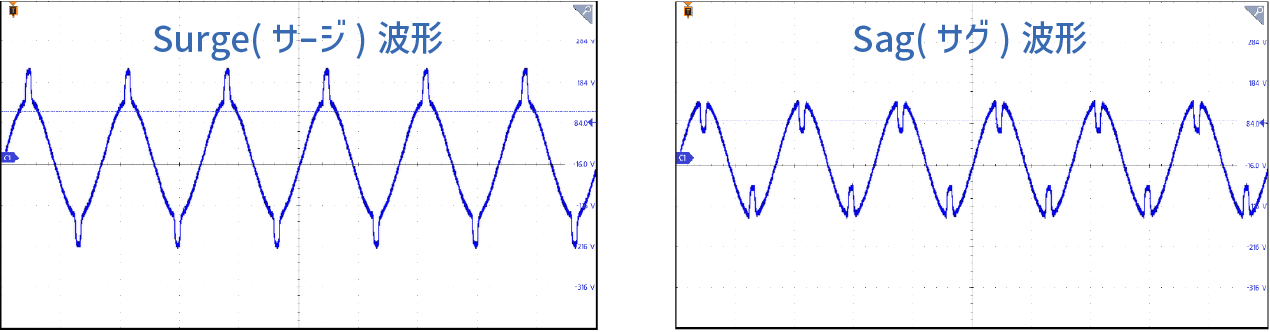

Transientモード
サージ（POP）とサグ（DIP）を発生させる出力シーケンスモードです。瞬停や瞬断試験や倍電圧試験などのイレギュラー電圧の再現が可能です。
あらゆる三相不平衡出力モードに対応
三相出力モードでは、３つ不平衡出力に対応しております。それぞれ設定することであらゆる不平衡出力に対応することが可能となりました。

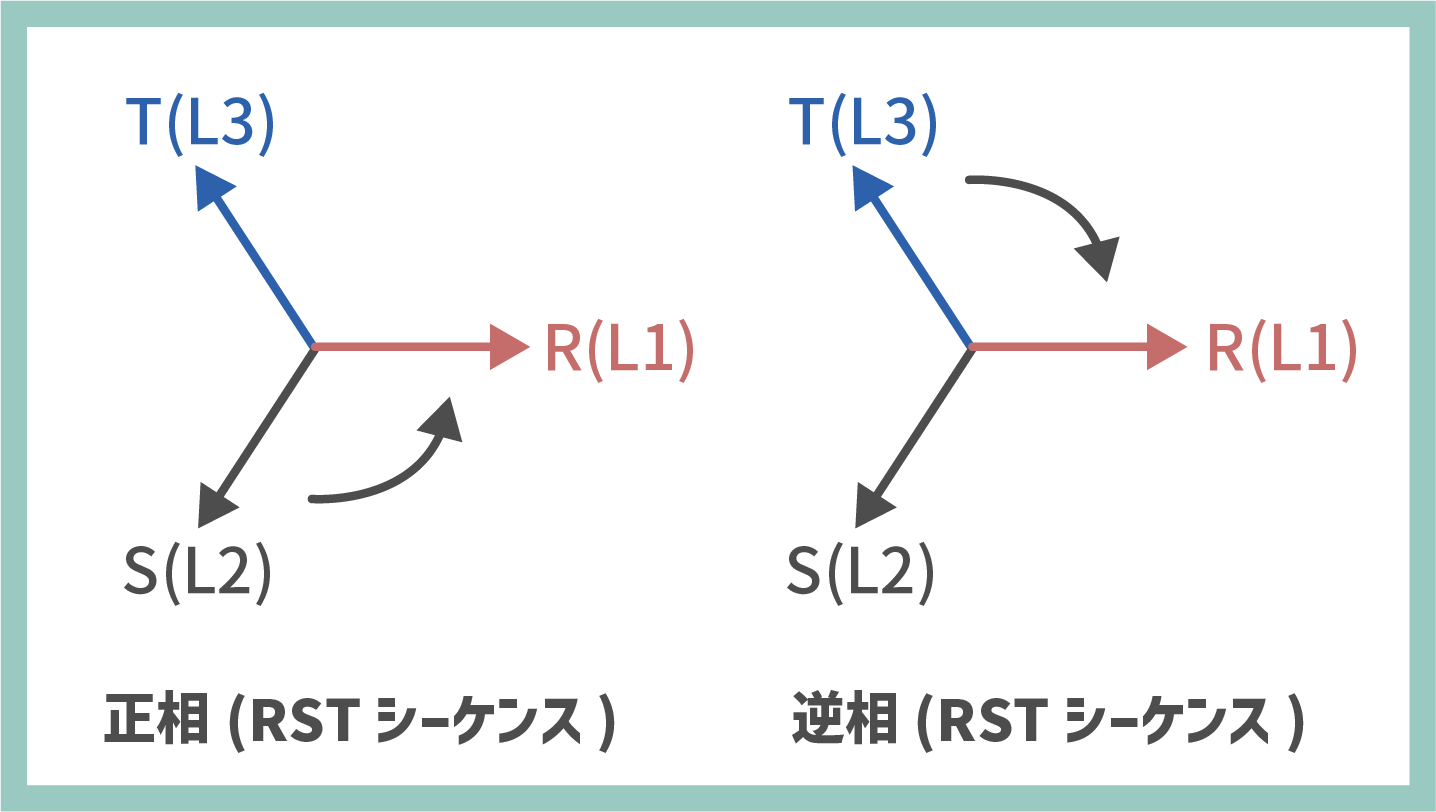

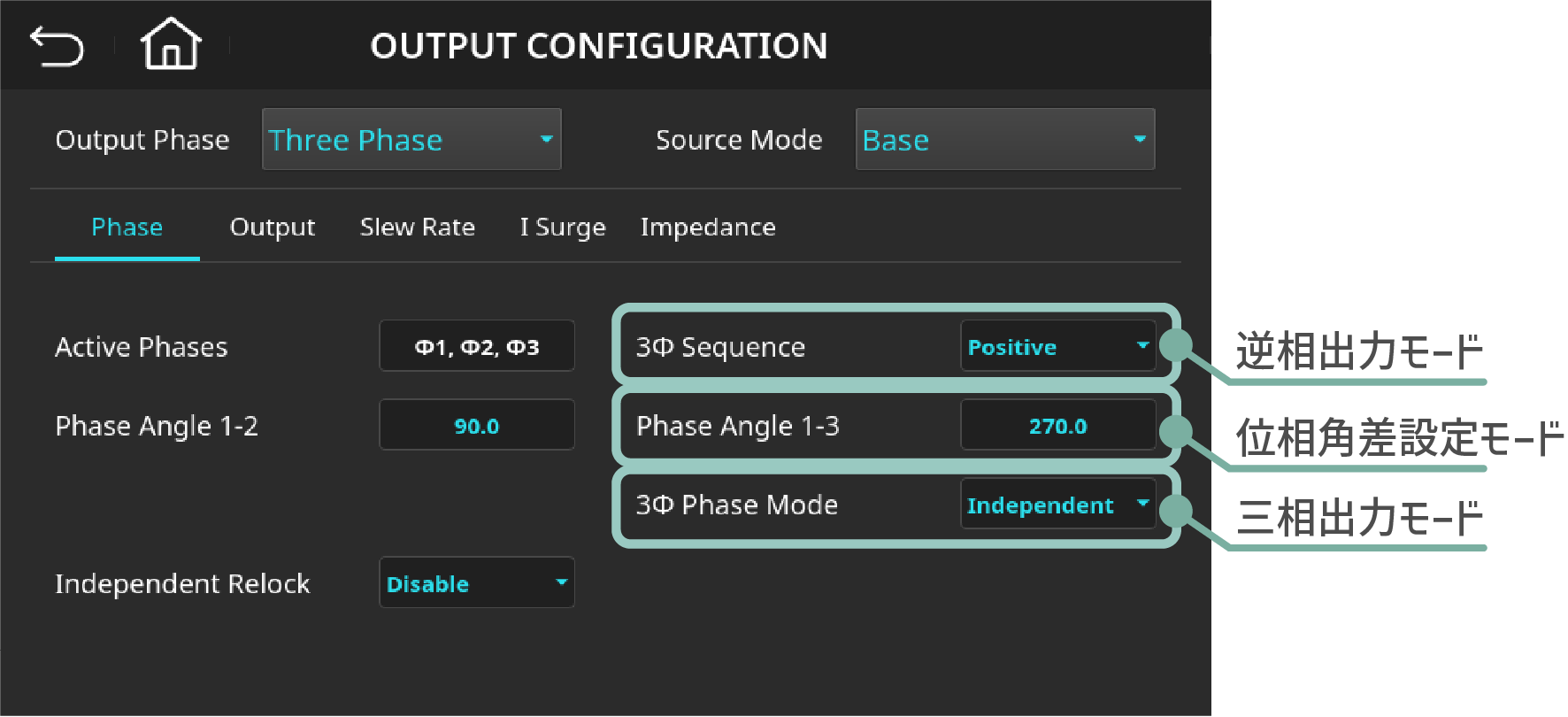

逆相出力モード
出力位相順序として正相（RSTシーケンス）または逆相（RTSシーケンス）を選択できます。正相（RST）は、出力位相順序がL1、L2、L3となり、R(L1)波形を基準とすると、S(L2)の位相は120°遅れます。逆相（RTS）は、出力位相順序がL1、L3、L2となり、R(L1)波形を基準とすると、T(L3)の位相は120°遅れます。モーター駆動などにおいて、出力位相順序が必要な際にご活用いただける機能です。

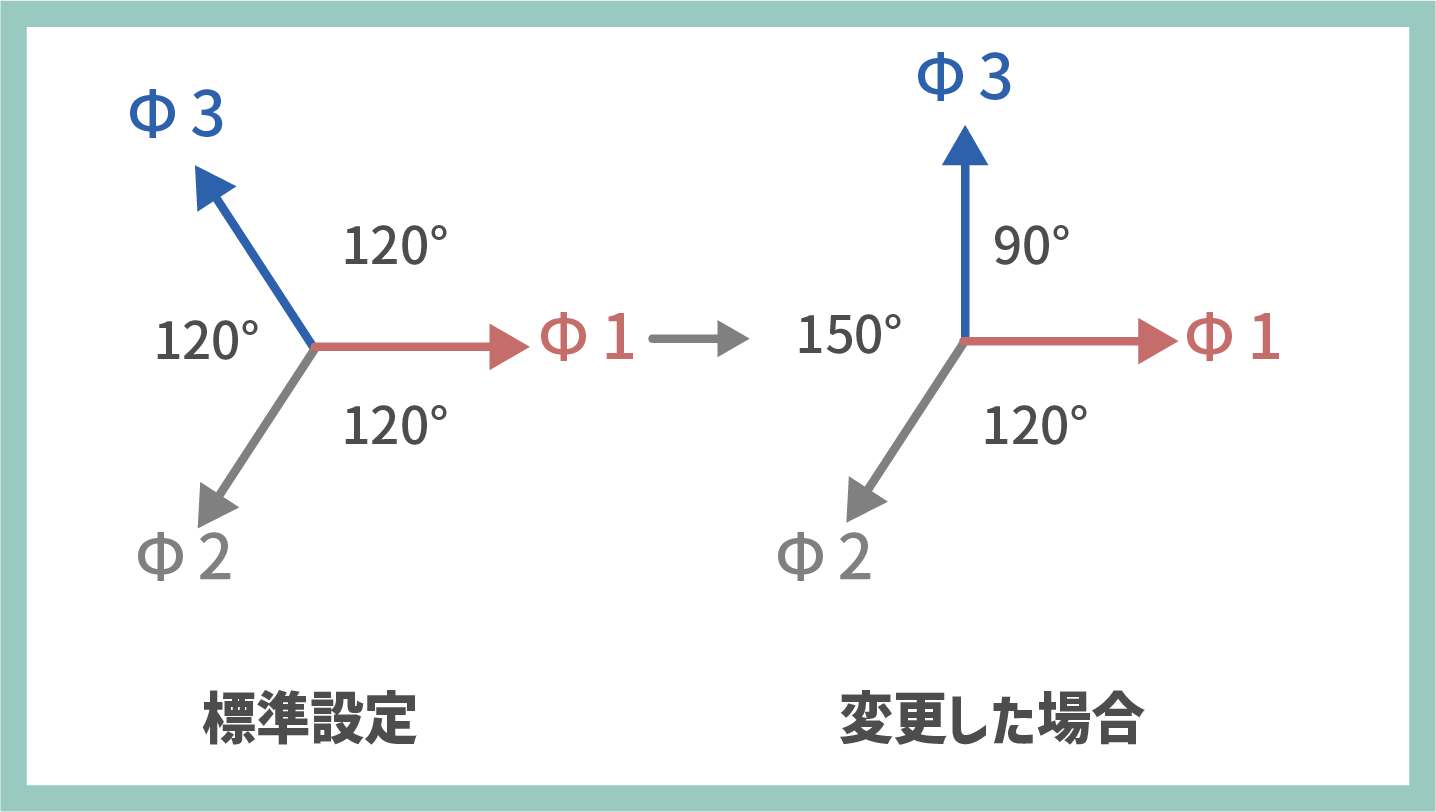

位相角差設定モード
必要に応じて位相角差を設定できます。
例）
位相角1–2 = 90°
位相角1–3 = 270°などです。
本機能は、電力系統の安定性解析や機器の性能評価など、さまざまな不平衡負荷条件のシミュレーションを必要とするアプリケーションで特に重要です。
三相出力モード
独立モード(Independent)：
各相の電圧と周波数を個別に調整できます。 不平衡または非対称負荷試験に適しています。
同一周波数モード（Same Freq）：
3相すべてに同じ周波数を設定しますが、電圧は個別に設定できます。 複数の可変パラメータを持つ試験に便利です。
平衡モード(Balanced）：
3相間の電圧と周波数は等しく、120度の位相差を維持します。 一般的な3相出力モードとなります。
革新的なAC負荷モード （対応機種：Lモデル、Bモデル）

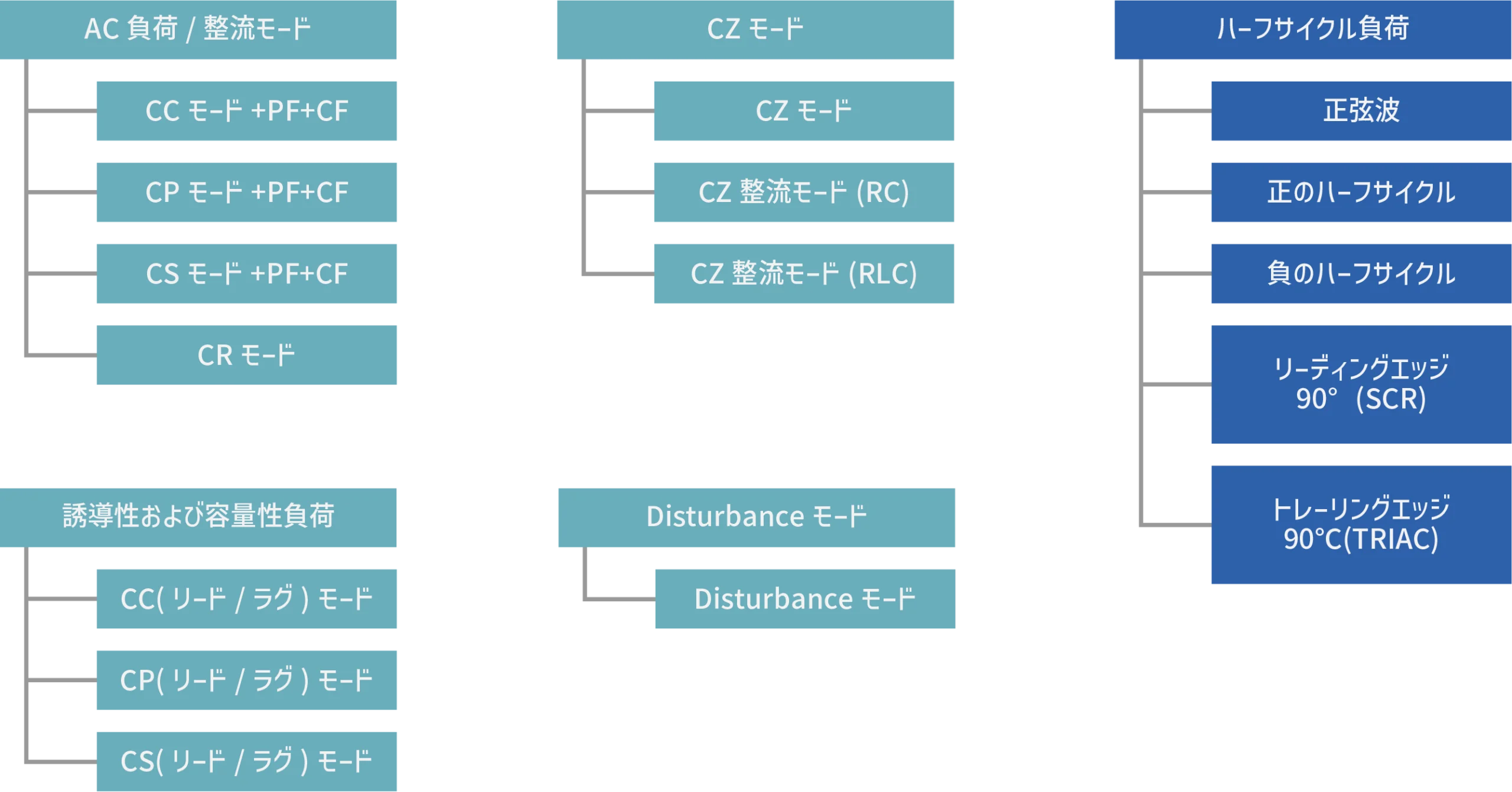

AC負荷モードは従来の定電流（CC）、定抵抗（CR）、定電力（CP）モードに代表される一般的な負荷に加え、整流負荷、誘導性/容量性負荷モードに対応。それぞれ異なる機能モードから、負荷シミュレーションの実行が可能です。
AC負荷/整流モード

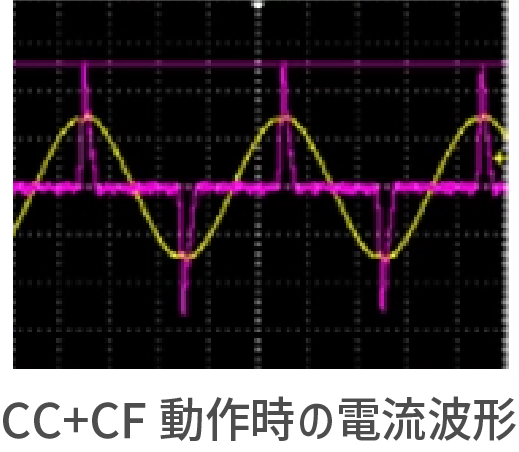

一般的な定電流（CC）、定抵抗（CR）、定電力（CP）モードに加えて、皮相定電力(CS）モードを追加しました。有効電力再現時には定電力モード、皮相電力再現時にはCSモードを使うことで、交流負荷模擬としてより実機に近いシミュレーションを実施することが可能です。

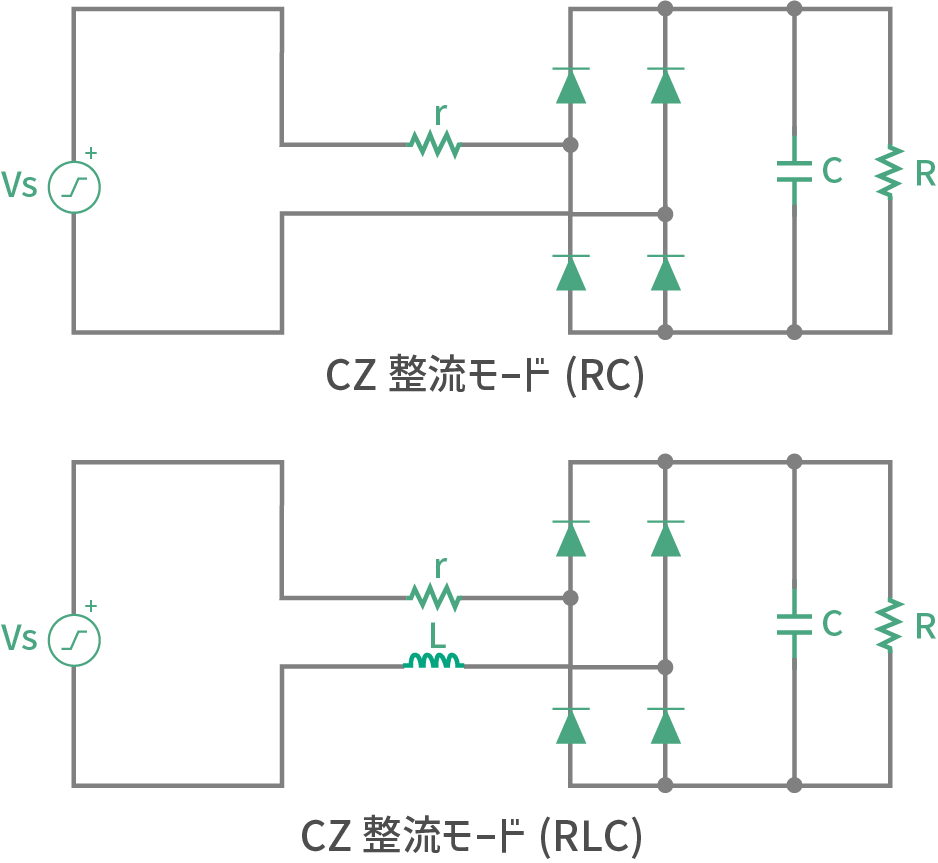

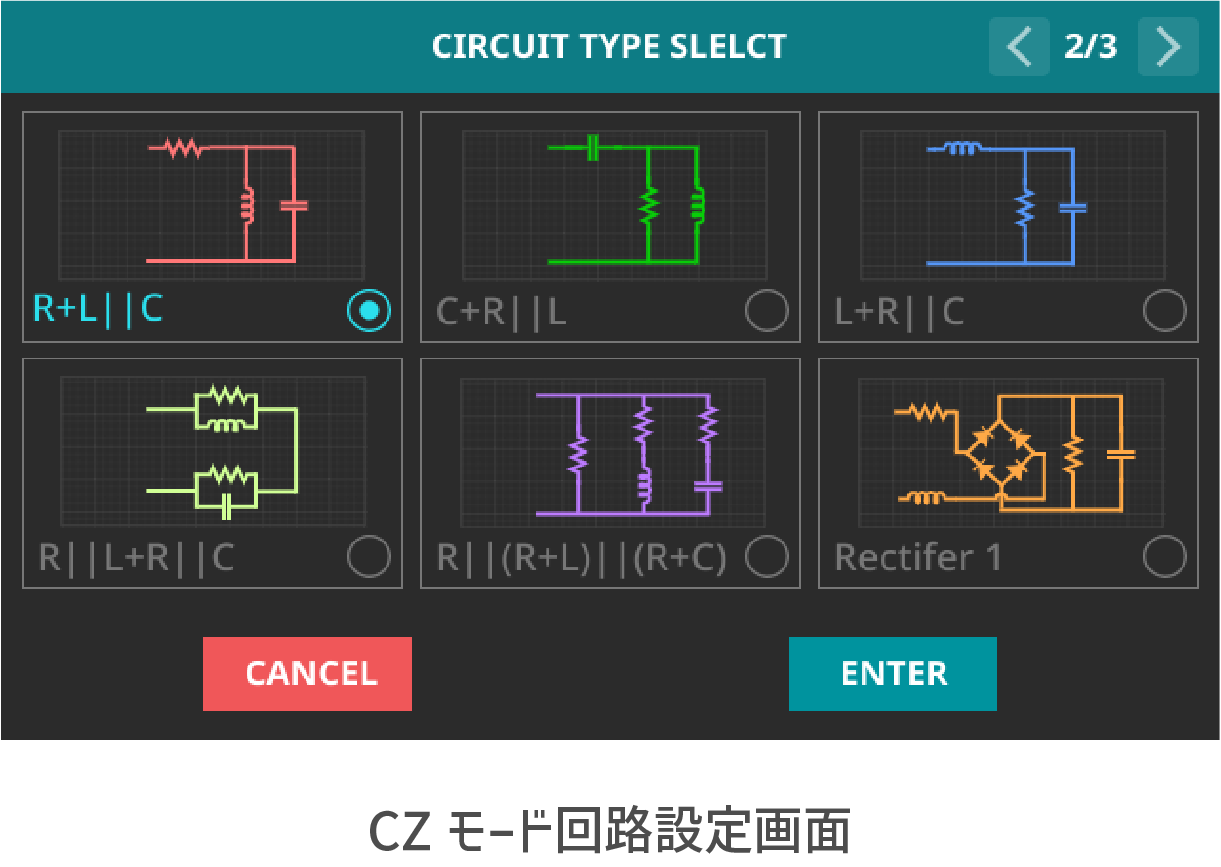

CZモード
従来の電圧、電流設定ではなく、接続される実負荷に近い抵抗分と誘導性/容量性負荷のシミュレーションが可能なモードです。抵抗（R）、誘導性（L）、容量性（C）の各成分を設定し、より現実に近い複合的なインピーダンス特性を持つシミュレーション負荷として使用可能です。
容量性および誘導性負荷
交流電圧源で動作する電気機器には、内部に容量性または誘導性の負荷が含まれており、その特性により電流が電圧に対して進んだり（リード）、遅れたり（ラグ）します。RPS-5000では、定電流（CCリード／ラグ）、定電力（CPリード／ラグ）、皮相定電力（CSリード／ラグ）各モードを用いて、試験条件に応じた電流と電圧の位相差（degree）を設定でき、多様な容量性・誘導性負荷特性をシミュレートすることが可能です。
ハーフサイクル負荷
半波整流などの負荷モードを再現させ、インバータやUPSの出力電圧の安定性の試験・評価などに使用します。温度調整/調光型の家電製品、保護スイッチなどで使用されているシリコン制御整流子（SCR)であるサイリスタやトライアックなどの位相変調模擬に最適です。

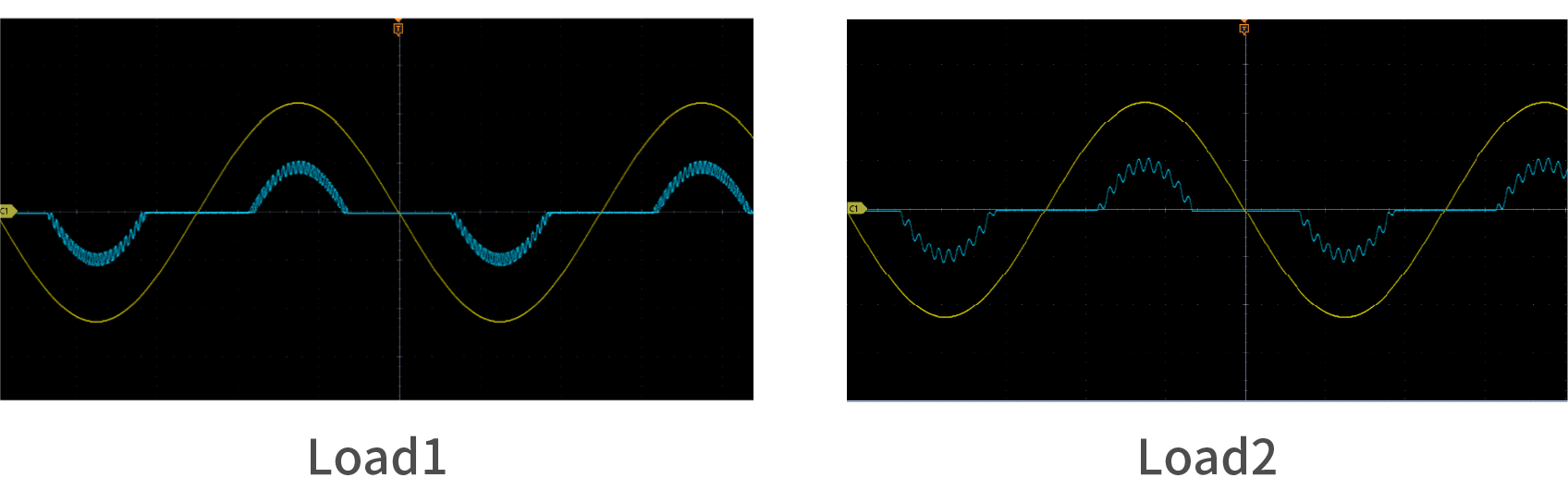

Disturbanceモード
グリッドシミュレータの内蔵歪み波形モードを応用した独自の高調波・外乱シミュレーション機能により、様々な高調波ノイズ成分を負荷電流に重畳させることが可能です。
DC負荷モード （対応機種：Lモデル、Bモデル）

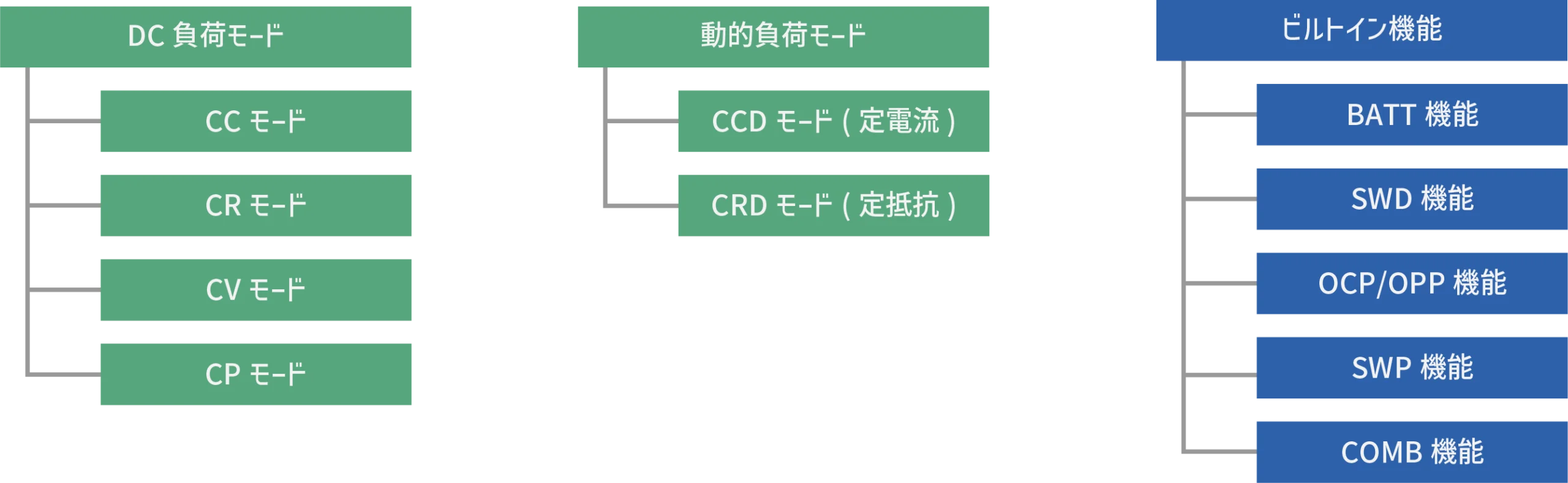

DC負荷モードは従来の定電流（CC）、定抵抗（CR）、定電圧（CV）、定電力（CP）モードに代表される一般的な負荷に加え、動的モード（CCまたはCR）およびビルトイン機能を搭載しております。それぞれ異なる機能モードから、負荷シミュレーションの実行が可能です。
※DC負荷モードは現在開発中です。
ビルトイン機能
ファンクションとして内部に実装されている負荷モードとなります。専用プログラムモードとなり、用途にあった放電（負荷）の実行が可能です。
| ビルトイン機能 | BATT | SWD | OCP/OPP | SWP | COMB |
| 機能詳細 | バッテリー放電用 | 過渡応答テスト用 | 過電流・過電力試験用 | 負荷電流を設定時間でスイープして動作 | 選択したCC,CR,CV,CPモードを連続して動作 |

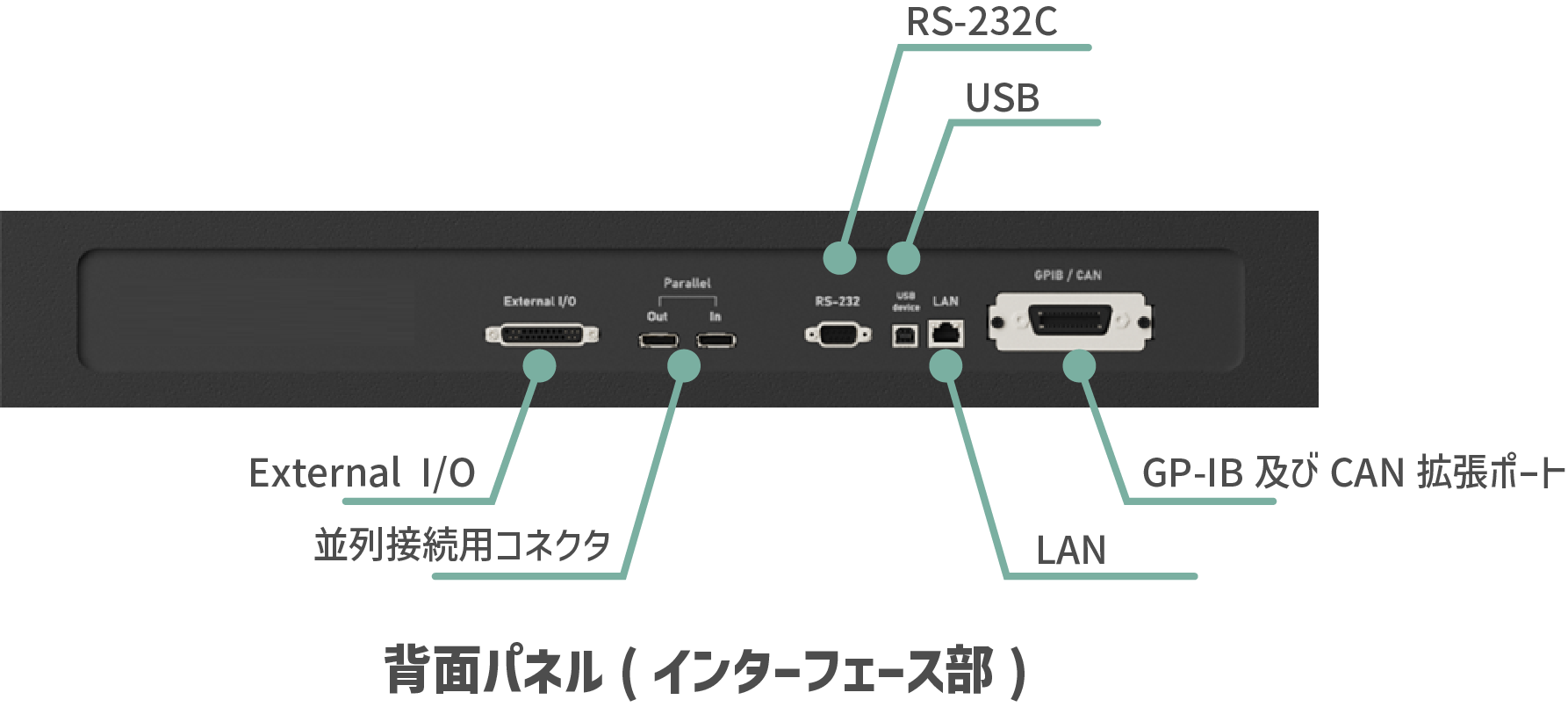

LAN/USB/RS-232Cを標準装備
LAN/USB/RS-232Cを標準搭載。別途オプションでGP-IB及びCANの実装が可能です。
※CANインターフェースは現在開発中です。
PLC制御に最適な外部アナログ・デジタルコントロールを装備
PLC制御用に、外部アナログ・デジタルコントロール（External I/O）を装備。±10Vによるアナログ(リファレンス)コントロールに対応します。また電流と電圧モニターもあり測定値の読み込みも可能です。
| No. | 信号名 | Type | 内容 | No. | 信号名 | Type | 内容 |
|---|---|---|---|---|---|---|---|
| 1 | VMON Φ3 | Output | Φ3の電圧モニタ信号 出力範囲：-10V～10V | 14 | VMON Φ2 | Output | Φ2の電圧モニタ信号 出力範囲：-10V～10V |
| 2 | VMON Φ1 | Output | Φ1の電圧モニタ信号 出力範囲：-10V～10V | 15 | AGND | V/I MON信号のグランド | |
| 3 | IMON Φ3 | Output | Φ3の電流モニタ信号 出力範囲：-10V～10V | 16 | IMON Φ2 | Output | Φ2の電流モニタ信号 出力範囲：-10V～10V |
| 4 | IMON Φ1 | Output | Φ1の電流モニタ信号 出力範囲：-10V～10V | 17 | AGND | 外部電圧リファレンス信号用グランド。 | |
| 5 | Ext-V Φ3 | Input | Φ3外部電圧リファレンス入力 入力範囲：-10V～10V | 18 | Ext-V Φ2 | Input | Φ2外部電圧リファレンス入力 入力範囲：-10V～10V |
| 6 | Ext-V Φ1 | Input | Φ1外部電圧リファレンス入力 入力範囲：-10V～10V | 19 | Reserved | ||
| 7 | Reserved | 20 | DGND | I/Oデジタル信号グランド | |||
| 8 | /Remote-Inhibit | Input | 信号がLOWのとき、出力は停止します。HIGHに戻っても、OUTPUT ON/OFFが押されるまで出力はOFFのままです | 21 | / Ext-ONOFF | Input | 出力の外部制御：LOW = 出力オフ、HIGH = 出力オン |
| 9 | Reserved | 22 | Reserved | ||||
| 10 | Reserved | 23 | DGND | I/Oデジタル信号グランド | |||
| 11 | Reserved | 24 | / Remote-Excite | Input | 信号がLOWからHIGHに変化すると、電源はオンになります。LOWに保持されると、出力はオフのままになります。 | ||
| 12 | AC-ON | Output | 電源が出力を開始するとHIGHになり、 出力が停止するとLOWになります。 | 25 | / Fault-Out | Output | 障害(保護機能など）が発生すると、このピンはLOW信号を出力して外部デバイスに通知します（例：保護またはシャットダウン） |
| 13 | /Transient | Output | 出力状態が変化すると64μsのLOWパルスを出力します。それ以外の場合はHIGHのままです。 |
ExternalI/O ピンアサイン

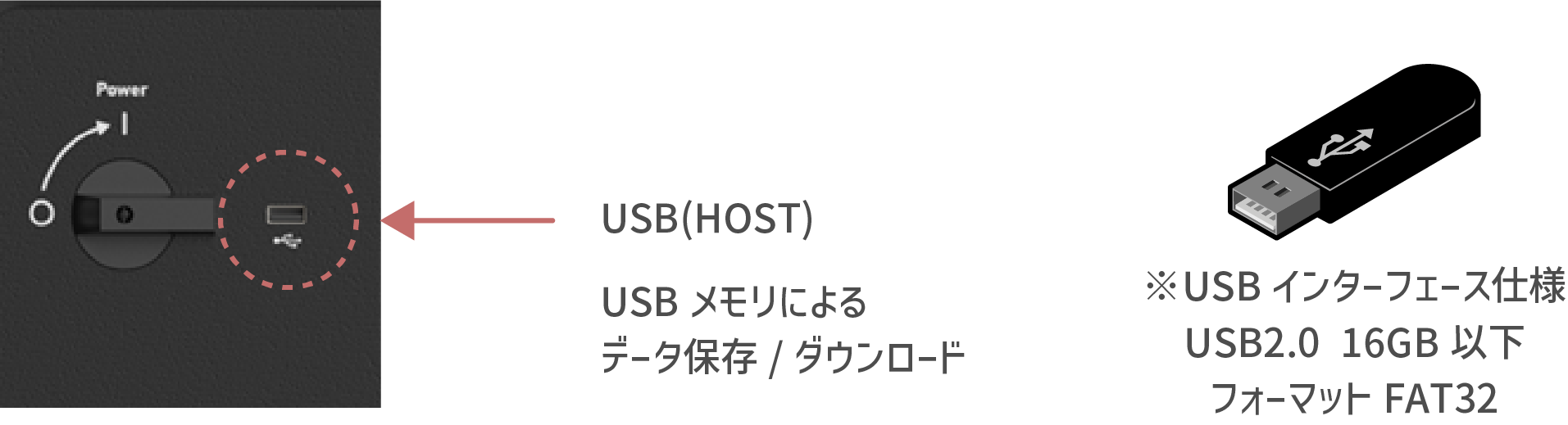

USBメモリに対応
専用USBポートにUSBメモリを接続することで、ファームウェアのアップデートおよび設定データの保存や波形データのダウンロードが可能です。複数台保有した場合の設定値のデータ移行など簡単に実施することが可能です。

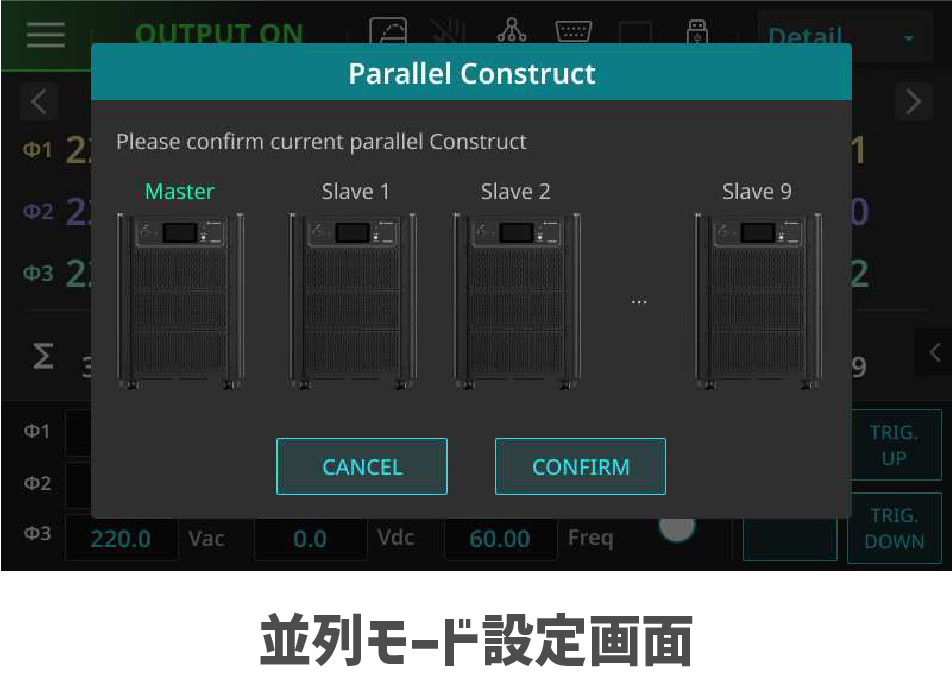

大容量化に特化したマスタースレーブ機能
最大5台（マスター機含む）までマスタースレーブによる容量拡張が可能です。30kVAモデルでは150kVA、45kVAモデルでは225kVAまで拡張可能です。電源ユニットごとに、1本のケーブルで簡単に接続ができ、並列モードを有効にすると複雑な追加設定を必要とせずに自動的に容量拡張が構成されます。

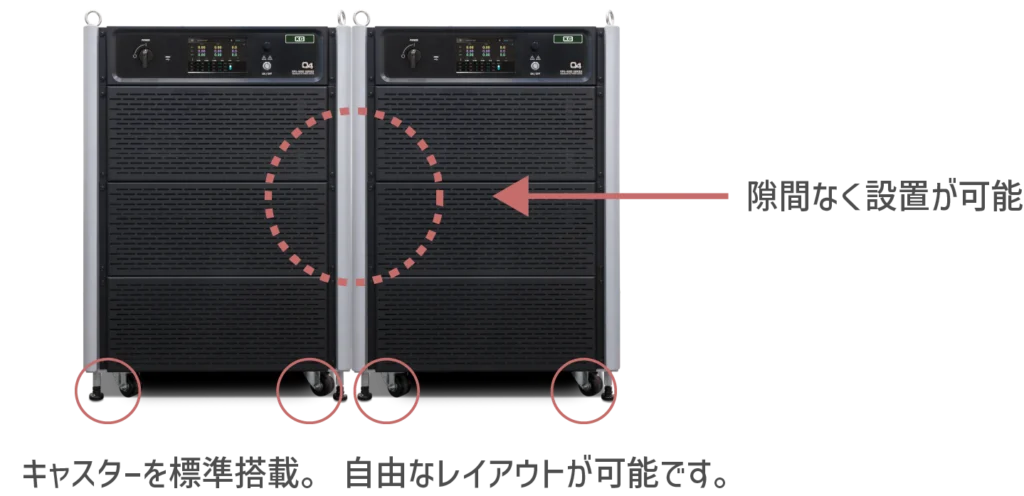

前面吸気・背面排気でコンパクト設置
大容量電源でも、側面からの吸気なく前面吸気・背面排気の構造としました。製品同士を左右隙間なく設置することができる為マスタースレーブ接続においても、設置面積を最小限にすることが可能です。
上部アイボルトによる搬入出可能
自走式のキャスターを使った搬入出の他に、標準でアイボルトを搭載しておりクレーンにて搬入出することも可能です。
PowerVUE リモートコントロールソフトウェア
PowerVUEソフトウェアは、Windows PCに対応し、LANおよびGPIBインターフェース経由でのリモート操作が可能です。グラフィカルなインターフェースにより、インテリジェントな試験監視・管理をサポートします。 PowerVUEは、IEC 61000-4-11、4-13、4-14、4-17、4-28、4-29に準拠した各種テストモードを搭載しており、国際規格の試験に対応しております。
仕様
交流電源 仕様
S-2670 Rev.1.0
| 型名 | RPS-5030S/RPS-5030G/RPS-5030B | RPS-5045S/RPS-5045G/RPS-5045B | ||
|---|---|---|---|---|
交流出力（AC 実効値） |
||||
| 相/線数 | 単相2線 / 三相3線 /単相3線 | |||
| 定格 | 出力電圧 | AC 350Vrms | ||
| 出力電流*1 | 最大 200Arms（単相2線）/ 66.7Arms（三相3線、単相3線） | 最大 300Arms（単相2線）/ 100Arms（三相3線、単相3線） | ||
| 出力電力 | AC 30kVA / AC 20kVA（単相3線） | AC 45kVA / AC 30kVA（単相3線） | ||
| 交流電圧 | 設定範囲 | AC 0〜350Vrms LN / AC 0～606Vrms LL / AC 0～700Vrms LL（単相3線） オプション：AC 0〜400Vrms LN / AC 0～692Vｒｍｓ LL / AC 0～800Vrms LL（単相3線） |
||
| 設定分解能 | 0.1 Vrms | |||
| 設定確度 | ±(0.1 % of setting +0.2 % of F.S.) | |||
| 入力電源変動*2 | ±0.1 % | |||
| 負荷変動*3 | ±0.2 % | |||
| 周波数 | 設定範囲 | 30〜150 Hz | ||
| 設定分解能 | 0.01 Hz | |||
| 設定確度*4 | ±0.01 % of F.S. | |||
| THD (全高調波歪み)*5 | ＜0.4 % @ 50 / 60 Hz | |||
| クレストファクタ | ≧2.75 | |||
| 負荷力率 | 0 〜1（推相または遅相） | |||
| 突入電流(peak) | 最大 550A（単相2線）/ 183A（三相3線、単相3線） | 最大 825A（単相2線）/ 275A（三相3線、単相3線） | ||
| 回生機能 | 全高調波歪率*6 | ＜7%（Typ.） | ＜5%（Typ.） | |
| 力率*6 | ＞0.97（Typ.） | |||
直流出力 |
||||
| 定格 | 出力電圧 | DC ±495V / DC ±990V（単相3線モードでのDC出力時） | ||
| 出力電流 | 最大 DC 200A（単相2線）/ DC 66.7A（単相3線モードでのDC出力時） | 最大 DC 300A（単相2線）/ DC 100A（単相3線モードでのDC出力時） | ||
| 出力電力 | DC 30kW / DC 20kW（単相3線モードでのDC出力時） | DC 45kW / DC 30kW（単相3線モードでのDC出力時） | ||
| 直流電圧 | 設定範囲 | DC -495〜495 V / DC -990〜990V（単相3線モードでのDC出力時） オプション：DC -565〜565 V / DC -1130〜1130V（単相3線モードでのDC出力時） |
||
| 設定分解能 | 0.1 V | |||
| 設定確度 | ±(0.1 % of setting +0.2 % of F.S.) | |||
測定機能（交流は実効値） |
||||
| 交流電圧（実効値） | レンジ | AC 0〜350Vrms LN / AC 0～606Vrms LL / AC 0～700Vrms LL（単相3線） オプション：AC 0〜400Vrms LN / AC 0～692Vrms LL / AC 0～800Vrms LL（単相3線） |
||
| 測定分解能 | 0.01 Vrms | |||
| 測定確度 | ±(0.1 % of reading +0.2 % of F.S.) @ voltage ＞5 V | |||
| 直流電圧 | レンジ | DC -495〜495 V / DC -990〜990V（単相3線モードでのDC出力時） オプション：DC -565〜565 V / DC -1130〜1130V（単相3線モードでのDC出力時） |
||
| 測定分解能 | 0.01 V | |||
| 測定確度 | ±(0.1 % of reading +0.2 % of F.S.) @ voltage ＞5 V | |||
| 交流電流/直流電流 | レンジ | 単相 | 0.00〜200.00 A | 0.00〜300.00 A |
| 三相、単相3線 | 0.00〜66.70 A | 0.00〜100.00 A | ||
| 測定分解能 | 0.01 A | |||
| 測定確度 | ±(0.4 % of reading +0.3 % of F.S.) | |||
| 交流有効電力/直流電力 | レンジ | 単相 | 0.0〜30ｋW | 0.0〜45ｋW |
| 三相 | 0.0〜10ｋW | 0.0〜15ｋW | ||
| 単相3線 | 0.0〜20ｋW | 0.0〜30ｋW | ||
| 測定分解能 | 0.1 W @0.0～9999.9W / 1W @ ≧10000W | |||
| 測定確度 | ±(0.4 % of reading +0.4 % of F.S.) | |||
| 力率 | 測定範囲 | 0 - 1.000 | ||
| 測定分解能 | 0.001 | |||
| 測定確度 | W/VA、有効数字3桁で計算・表示 | |||
| 交流皮相電力 | レンジ | 単相 | AC 0.0〜30ｋVA | AC 0.0〜45ｋVA |
| 三相 | AC 0.0〜10ｋVA | AC 0.0〜15ｋVA | ||
| 単相3線 | AC 0.0〜20ｋVA | AC 0.0〜30ｋVA | ||
| 測定分解能 | 0.1 VA @0.0～9999.9VA / 1VA @ ≧10000VA | |||
| 測定確度 | VxAで計算・表示 | |||
| ピーク電流 | レンジ | 単相 | 0.0〜550.0 Apeak | 0.0〜825.0 Apeak |
| 三相、単相3線 | 0.0〜183.0 Apeak | 0.0〜275.0 Apeak | ||
| 測定分解能 | 0.1 A | |||
| 測定確度 | ±(0.4 % of reading +0.6 % of F.S.) | |||
| クレストファクタ | 測定可能範囲 | 0〜10.00 | ||
| 測定分解能 | 0.01 | |||
保護機能 |
||||
| 過電圧保護（OVP） | 設定範囲 | AC時 相電圧 0〜350V LN DC時 ±495V |
||
| 過電流保護（OCP） | 設定範囲 | 0.1～200.0A（単相2線）/ 0.1～66.7A（三相3線、単相3線） | 0.1～300.0A（単相2線）/ 0.1～100.0A（三相3線、単相3線） | |
| 過電力保護（OCP） | 設定範囲 | 0.0〜30kW | 0.0〜45kW | |
| 過熱保護（OHP） | あり | あり | ||
| FANアラーム | あり | あり | ||
その他の機能 |
||||
| 高調波合成機能 | 50/60Hzの基本周波数で最大50次まで測定 | |||
| 交流出力開始角度 | 設定範囲 | 0〜359.9° | ||
| 設定分解能 | 0.1° | |||
| 出力スルーレート機能 | 立ち上り設定 | 0.01 ～2000.00 V/ms | ||
| 立下り設定 | 0.01 ～2000.00 V/ms | |||
| メモリ | 6ファイルまで作成可能 | |||
| グラフィックディスプレイ | 7.0インチ フルカラータッチ式 LCD | |||
信号出力/入力 |
||||
| モニタ信号出力 | 電圧モニタ出力範囲 | あり | ||
| 電流モニタ出力範囲 | あり | |||
| ステータス信号出力 | OUTON STATUS | 出力オン時にオン | ||
| ALARM STATUS | アラーム作動時にオン | |||
| トリガ信号 | 入力（TRG IN） | 外部信号：HIGH = 出力オフ、LOW = 出力オン | ||
| 出力（TRG OUT） | 出力を開始するとHIGH、出力が停止するとLOW | |||
動作表示 |
||||
| OUTPUT ON/OFF | 出力オン時 | 7.0インチ LCD内のOUTPUT 表示（緑色） | ||
| アラーム 動作 | 保護機能作動時 | 7.0インチ LCD内のOUTPUT エラー表示（赤色） | ||
| キーロック動作 | キーロック状態 | 7.0インチ LCD内の表示 | ||
| リモート動作 | リモートコントロール時 | 7.0インチ LCD内の表示 | ||
外部コントロール |
||||
| PLCリモートコントロール | 入力：出力オン、出力オフ、非常停止、イベントトリガー 出力： 出力ステータス、 異常状態 |
|||
インターフェース |
||||
| USB | ハードウェア | USB2.0 仕様に準拠、通信速度480 Mbps | ||
| ソケットB タイプ | ||||
| ターミネータ | 受信時LF or EOM、送信時LF + EOM | |||
| デバイスクラス | USBTMC-USB488 デバイスクラス仕様に準拠 | |||
| LAN | ハードウェア | IEEE 802.3 100Base-TX/10Base-T Ethernet | ||
| IPv4, RJ-45 コネクタ | ||||
| uIP/TCP（キープアライブ信号は未対応） | ||||
| ターミネータ | VXI-11、HiSLIP: 受信時LF or END、送信時LF + END | |||
| SCPI-RAW: 受信時LF、送信時LF | ||||
| RS-232 | D-SUB 9ピン | |||
| オプションインタフェース | GP-IB | |||
一般仕様 |
||||
| 供給電源 | 入力定格 | 三相3線 | ||
| 入力電圧/周波数 | 200 - 220 VAC ± 10% 380 - 400 VAC ± 10% 440 - 480 VAC ± 10% /47～63Hz |
|||
| 力率(最大負荷時) *6 | 0.98（Typ.） | |||
| 効率(最大負荷時)*7 | 90%（Typ.） | |||
| 入力電流 | 最大負荷時 | 124A/相 (200 - 220 VAC) 66A/相 (380 - 400 VAC) 58A/相 (440 - 480 VAC) | 186A/相 (200 - 220 VAC) 99A/相 (380 - 400 VAC) 87A/相 (440 - 480 VAC) |
|
| 入力形態 | ターミナルブロック | |||
| 質量 | 本体のみ | 550 kg | ||

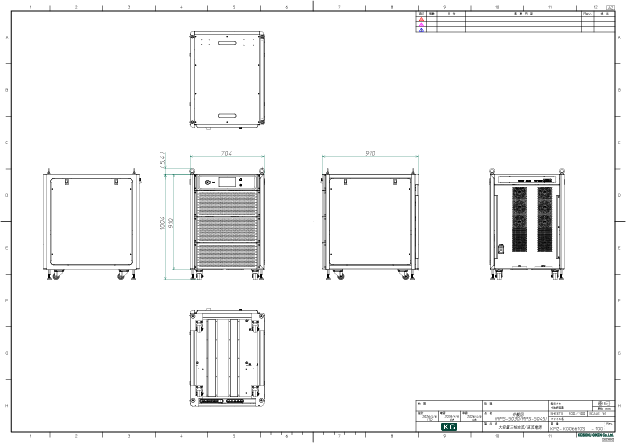

| 外形寸法 | 突起部含まず | W：704 × H：1004 × D：910 [mm] | ||
| 環境条件 | 動作環境 | 屋内使用 | ||
| 動作温度 | 0 ℃～ +40 ℃ | |||
| 動作湿度 | 20 %rh ～ 85 %rh（結露なし） | |||
| 保存温度 | -20 ℃～ +60 ℃ | |||
| 保存湿度 | 20 %rh ～ 85 %rh（結露なし） | |||
| 高度 | 2000 m 以下 | |||
| 冷却方式 | ファンによる強制空冷 | |||
| 耐電圧 | 入力-出力間 | AC1500 V、1 分間印加で異常なし | ||
| 入力-FG間 | ||||
| 絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | ||
| 準拠規格 | EMC規格 | 設置時の過電圧カテゴリ：II；汚染度：2；屋内専用。 | ||
| CE | 2014/30/EU、EN 61326-1:2013 クラスAに準拠し、CEマークを取得済み。 | |||
| 安全規格 | 低電圧指令 2014/30/EU、EN 61010-1:2017 | |||
*1:動作電圧150Vの場合
*2:入力電圧の定格範囲の変化に対する変動
*3:負荷変動率は、リモートセンスを使った正弦波で試験
*4:出力電圧が40Vを超える場合
*5:出力電圧350Vac、最大出力電力、線形負荷条件下で試験 （応答設定値が12以上）
*6:入力電圧400Vac、最大出力電力で試験
*7:入力電圧400Vac、出力電圧250Vac、最大出力電力、線形負荷条件下で試験
交流電子負荷 仕様
S-2671 Rev.1.0
| 型名 | RPS-5030-L | RPS-5045-L | ||
|---|---|---|---|---|
交流負荷機能 |
||||
| 交流定格 | 定格電圧 | AC 50～350Vrms （オプション：AC 50～400Vrms） |
||
| 定格電流 | 66.7Arms（1相あたり） | 100Arms（1相あたり） | ||
| 定格電力 | 30kVA | 45kVA | ||
| 定格周波数 | 30.00～150.0Hz （オプション：30.00～400.0Hz） |
|||
| 定電流(CC)モード 各相仕様 | 電流設定範囲 | 0～66.7 Arms | 0～100 Arms | |
| 設定分解能 | 0.01Arms | |||
| 設定確度 | ±(0.3 % of setting +0.5 % of F.S.) @＞3Arms | |||
| 位相設定範囲 | -90.0deg ～ +90.0deg | |||
| 位相分解能 | 0.1deg | |||
| 位相設定確度 | ±1%F.S. | |||
| 定抵抗(CR)モード 各相仕様 | 電流設定範囲 | 0.5～1000Ω | ||
| 設定分解能 | 0.01Ω | |||
| 設定確度 | 電流値に変換後 ±(0.3 % of setting +0.5 % of F.S.) @＞3Aｒｍｓ | |||
| 定電力(CP)モード 各相仕様 | 電力設定範囲 | 10kW（1相あたり） | 15kW（1相あたり） | |
| 設定分解能 | 1W | |||
| 設定確度 | ±(0.3 % of setting +0.3 % of F.S.) @＞2000W | |||
| 位相設定範囲 | -90.0deg ～ +90.0deg | |||
| 位相分解能 | 0.1deg | |||
| 位相設定確度 | ±1%F.S. | |||
| 定インピダンス(CZ)モード 各相仕様 | R1設定範囲 | 0.01～10000.00Ω | ||
| R1設定分解能 | 0.01Ω | |||
| R2設定範囲 | 0.01～10000.00Ω | |||
| R2設定分解能 | 0.01Ω | |||
| R3設定範囲 | 0.01～10000.00Ω | |||
| R3設定分解能 | 0.01Ω | |||
| C設定範囲 | 0～1000.000ｍF | |||
| C設定分解能 | 0.001ｍF | |||
| L設定範囲 | 0～1000.000ｍH | |||
| L設定分解能 | 0.001ｍH | |||
| クレストファクタ（C.F.） (CCモード, CPモード時) | 電流設定範囲 | 1.414 ～ 3.0 | ||
| 設定分解能 | 0.001 | |||
| パワーファクタ（P.F.） (CCモード, CPモード時) | 電流設定範囲 | 0.593 - 1.000(type=PF) / 0.202 - 1.000(type=CFPF) | ||
| 設定分解能 | 0.001 | |||
交流動作モード |
||||
| アドバンスドモード | CCDモード、CRDモード、BATTモード、SWDモード、SWPモード、COMBモード | |||
交流測定部 |
||||
| 交流電圧測定 | 測定範囲 | AC 0～350Vrms（相電圧）/0～606Vrms（線間電圧） オプション：0～400Vrms（相電圧）/0～692Vrms（線間電圧） |
||
| 測定分解能 | 0.01V | |||
| 測定確度 | ±（0.1% of (reading + 0.2% of F.S.)@ ＞5V | |||
| 交流電流測定 | 測定範囲 | 0.00～66.70A | 0.00～100.00A | |
| 測定分解能 | 0.01A | |||
| 測定確度 | ±（0.4% of (reading + 0.3% of F.S.) | |||
| 交流ピーク電流測定 | 測定範囲 | 0.0～183.0A | 0.0～275.0A | |
| 測定分解能 | 0.1A | |||
| 測定確度 | ±（0.4% of (reading + 0.6% of F.S.) | |||
| 交流電力測定 | 測定範囲 | 0～30ｋW | 0～45kW | |
| 測定分解能 | 0.1 W @0.0～9999.9W / 1W @ ≧10000W、VA | |||
| 測定確度 | ±(0.4 % of reading +0.4 % of F.S.) | |||
| VA表示 | 電流ｘ電圧の測定結果から算出 | |||
| 交流無効電力測定 | 測定範囲 | 0～30ｋVAR | 0～45ｋVAR | |
| 測定分解能 | 0.1 VAR @0.0～9999.9VAR / 1VAR @ ≧10000VAR | |||
| 測定確度 | √（（VA）＾2-（W）^2）から計算 | |||
| 力率測定 | 測定範囲 | 0.000～1.000 | ||
| 測定分解能 | 0.001 | |||
| 測定確度 | W / VA、有効数字3桁で計算・表示 | |||
| クレストファクタ測定 | 測定範囲 | 0.00～10.00 | ||
| 測定分解能 | 0.01 | |||
| 測定確度 | Ap / A、有効数字2桁で計算・表示 | |||
リミット機能 |
||||
| 電流リミット | 電流設定範囲 | 0 A～66.7 A | 0 A～100 A | |
| 電力リミット | 定格電力 | 30kW | 45kW | |
保護・アラーム機能 |
||||
| 過電流保護 | あり | |||
| 過電力保護 | あり | |||
| 過熱保護 | あり | |||
その他の機能 |
||||
| リモートセンシング （AC/DC） | 機能 | あり | ||
| EXT IN端子（リアパネル） | あり | |||
| Load ON / OFF 角度指定 | 負荷開始または停止時の角度について0～359°の間で指定可能 | |||
外部コントロール信号 出力/入力 |
||||
| 制御入力（エッジ検出） | 負荷オンオフ | フォトカプラ LED入力 | ||
| 外部アラーム | ||||
| 保護・アラーム解除 | ||||
| 電圧モニタ | あり | |||
| 電流モニタ | あり | |||
インターフェース |
||||
| USB | ハードウェア | USB2.0 仕様に準拠 | ||
| ソケットB タイプ | ||||
| ターミネータ | 受信時LF or EOM、送信時LF + EOM | |||
| デバイスクラス | USBTMC-USB488 デバイスクラス仕様に準拠 | |||
| LAN | ハードウェア | IEEE 802.3 100Base-TX/10Base-T Ethernet | ||
| IPv4, RJ-45 コネクタ | ||||
| uIP/TCP（キープアライブ信号は未対応） | ||||
| ターミネータ | VXI-11、HiSLIP: 受信時LF or END、送信時LF + END | |||
| SCPI-RAW: 受信時LF、送信時LF | ||||
| RS-232 | D-SUB ９ピン | |||
| オプションインタフェース | GPIB | |||
一般仕様 |
||||
| 供給電源 | 入力定格 | 三相3線 | ||
| 入力電圧/周波数 | 200 - 220 VAC ± 10% 380 - 400 VAC ± 10% 440 - 480 VAC ± 10% /47～63Hz |
|||
| 力率*1 | 0.98（Typ.） | |||
| 入力電流 | 最大負荷時 | 95A/相 (200 - 220 VAC) 50A/相 (380 - 400 VAC) 43A/相 (440 - 480 VAC) | 143A/相 (200 - 220 VAC) 75A/相 (380 - 400 VAC) 65A/相 (440 - 480 VAC) |
|
| 効率*2 | ＞90% | |||
| グラフィックディスプレイ | 7.0インチ フルカラータッチ式 LCD | |||
| 質量 | 本体のみ | 約 550kg | ||
| 外形寸法 | 突起部含まず | W：704 × H：1000 × D：910 [mm] | ||
| 負荷端子形状 | ターミナルブロック | |||
| 環境条件 | 動作環境 | 屋内使用 | ||
| 動作温度 | 0 ℃～ +40 ℃ | |||
| 動作湿度 | 20 %rh ～ 85 %rh（結露なし） | |||
| 保存温度 | -20 ℃～ +60 ℃ | |||
| 保存湿度 | 20 %rh ～ 85 %rh（結露なし） | |||
| 高度 | 2000 m 以下 | |||
| 冷却方式 | ファンによる強制空冷 | |||
| 耐電圧 | 入力-出力間 | AC1500 V、1 分間印加で異常なし | ||
| 入力-FG間 | ||||
| 絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | ||
| 準拠規格 | EMC規格 | 設置時の過電圧カテゴリ：II；汚染度：2；屋内専用。 | ||
| CE | 2014/30/EU、EN 61326-1:2013 クラスAに準拠し、CEマークを取得済み。 | |||
| 安全規格 | 低電圧指令 2014/30/EU、EN 61010-1:2017 | |||
*1:入力電圧400Vac、最大出力電力で試験
*2:入力電圧400Vac、動作電圧250Vac、最大出力電力で測定
価格
| 型名 | 標準価格（税抜） | 詳細 |
|---|---|---|
AC/DC電源（Sモデル） |
||
| RPS-5030S | ￥12,919,000 | 容量30kVA |
| RPS-5045S | ￥14,171,000 | 容量45kVA |
交直両用回生電子負荷（Lモデル） |
||
| RPS-5030L | ￥14,285,000 | 容量30kVA(30kW) |
| RPS-5045L | ￥16,563,000 | 容量45kVA(45kW) |
グリッドシミュレータ（Gモデル） |
||
| RPS-5030G | ￥14,285,000 | 容量30kVA |
| RPS-5045G | ￥16,563,000 | 容量45kVA |
グリッドシミュレータ+交直両用回生電子負荷（Bモデル） |
||
| RPS-5030B | ￥17,702,000 | 容量30kVA(30kW) |
| RPS-5045B | ￥19,980,000 | 容量45kVA(45kW) |
アップグレードオプション |
||
| F-RPS5-001 | ￥1,687,000 | 電力容量拡張アップグレード(30kVA->45kVA) |
| F-RPS5-002(30kVA) | ￥3,370,000 | S→Gモデルにアップグレード(30kVA) |
| F-RPS5-002(45kVA) | ￥4,792,000 | S→Gモデルにアップグレード(45kVA) |
| F-RPS5-003(30kVA) | ￥7,267,000 | S→Bモデルにアップグレード(30kVA) |
| F-RPS5-003(45kVA) | ￥8,704,000 | S→Bモデルにアップグレード(45kVA) |
| F-RPS5-004 | ￥1,449,000 | 出力電圧アップグレード（400Vac/565Vdc） |
| F-RPS5-005(30kVA) | ￥5,901,000 | G/L→Bモデルにアップグレード(30kVA) |
| F-RPS5-005(45kVA) | ￥6,312,000 | G/L→Bモデルにアップグレード(45kVA) |
インターフェース／アクセサリオプション |
||
| A-RPS5-003 | ￥16,000 | DB25アダプタボード（I/Oインターフェース信号用） |
| A-RPS5-005 | ￥15,000 | マスタースレーブケーブル（1.2m） |
| A-RPS5-006 | ￥125,000 | GP-IBインターフェースオプション |
| A-RPS5-009 | ￥5,000 | DB25（オス-オス）アダプタ |
| A-RPS5-010 | ￥5,000 | DB9(RS-232)（オス-オス）アダプタ |
| A-RPS5-016 | ￥15,000 | リモートセンスケーブル (L1/L2/L3/N1/N2/N3) |
アプリケーション（直流電子負荷）
電子負荷を使ったヒューズやコネクタの電流パルス試験方法（回数指定）New!!
IPD（半導体スイッチ）など電流保護素子の試験に最適なBMSテストモード
IPD（半導体スイッチ）の評価に最適な多チャンネル電子負荷
低電圧時でも高速電流応答が可能な電子負荷
低出力DC/DCコンバータに最適な負荷ノイズが発生しない電子負荷
実環境化におけるI-Vカーブ特性とMPPT特性取得可能な電子負荷
外観図
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセーフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。
消耗品交換・メンテナンスの実施について

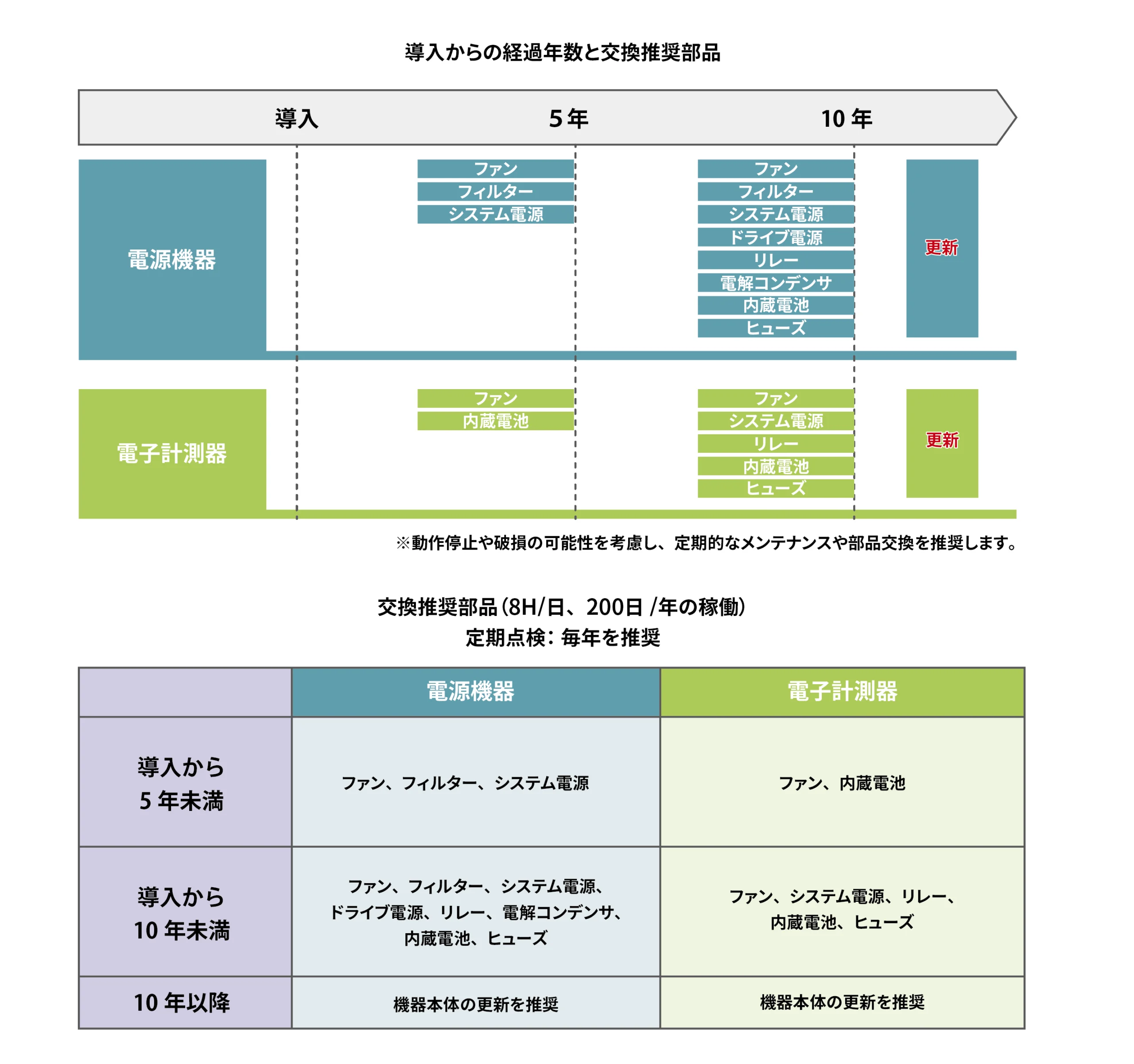

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
