大容量三相交流電源（周波数変換器）で単相出力を実現する方法

2026-08-05 2026-08-05

kg_master

単相・三相の両方の試験に対応する場合、出力結線を切り替えられるマルチ出力交流電源は便利な反面、導入コストが高くなる傾向があります。一方、産業用機器の多くは10～20kVA程度の単相電源で動作するため、大容量の単相交流電源が必要となるケースは多くありません。
このような用途では、三相交流電源の1相分を単相出力として活用することで、コストを抑えながら試験環境を構築できる場合があります。ただし、三相交流電源は回路方式によっては単相出力に対応できないため注意が必要です。

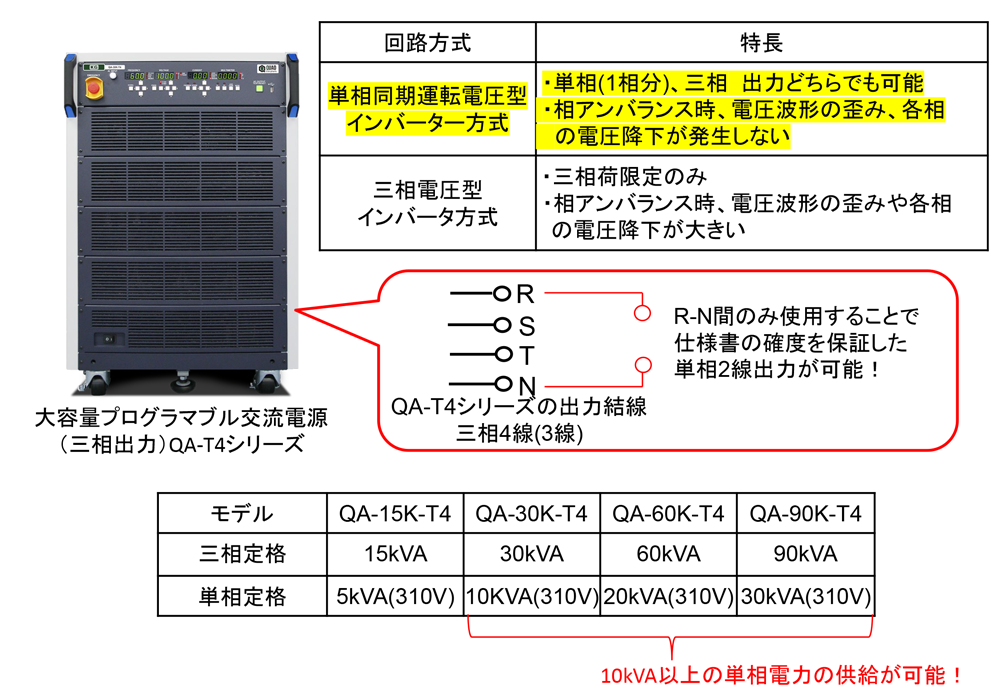

QA-T4シリーズは、単相同期運転電圧型インバータ方式を採用しており、三相出力だけでなく1相分を利用した単相2線出力にも対応しています。マルチ出力交流電源に近い柔軟性を備えながら、低コストで単相・三相双方の試験環境を構築できます。
