回生型コンボ電源RPS-5000シリーズ先進のSiCMOSテクノロジーを採用回生型コンボ電源RPS-5000シリーズ用途で進化する、次世代4象限電源

Page 02

2

Page 03

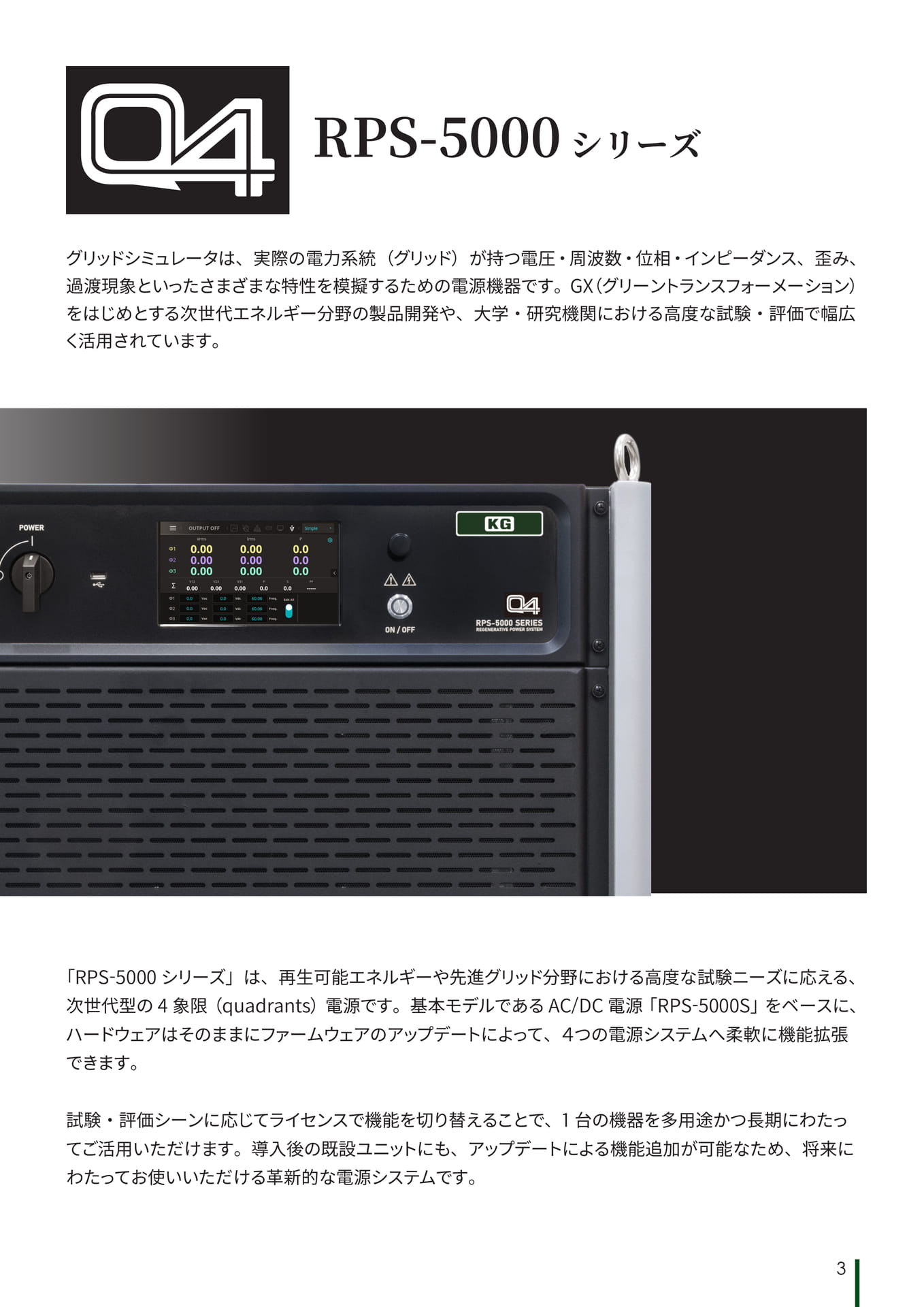

RPS-5000シリーズグリッドシミュレータは、実際の電力系統（グリッド）が持つ電圧・周波数・位相・インピーダンス、歪み、過渡現象といったさまざまな特性を模擬するための電源機器です。GX（グリーントランスフォーメーション）をはじめとする次世代エネルギー分野の製品開発や、大学・研究機関における高度な試験・評価で幅広く活用されています。「RPS-5000シリーズ」は、再生可能エネルギーや先進グリッド分野における高度な試験ニーズに応える、次世代型の4象限（quadrants）電源です。基本モデルであるAC/DC電源「RPS-5000S」をベースに、ハードウェアはそのままにファームウェアのアップデートによって、４つの電源システムへ柔軟に機能拡張できます。試験・評価シーンに応じてライセンスで機能を切り替えることで、1台の機器を多用途かつ長期にわたってご活用いただけます。導入後の既設ユニットにも、アップデートによる機能追加が可能なため、将来にわたってお使いいただける革新的な電源システムです。3

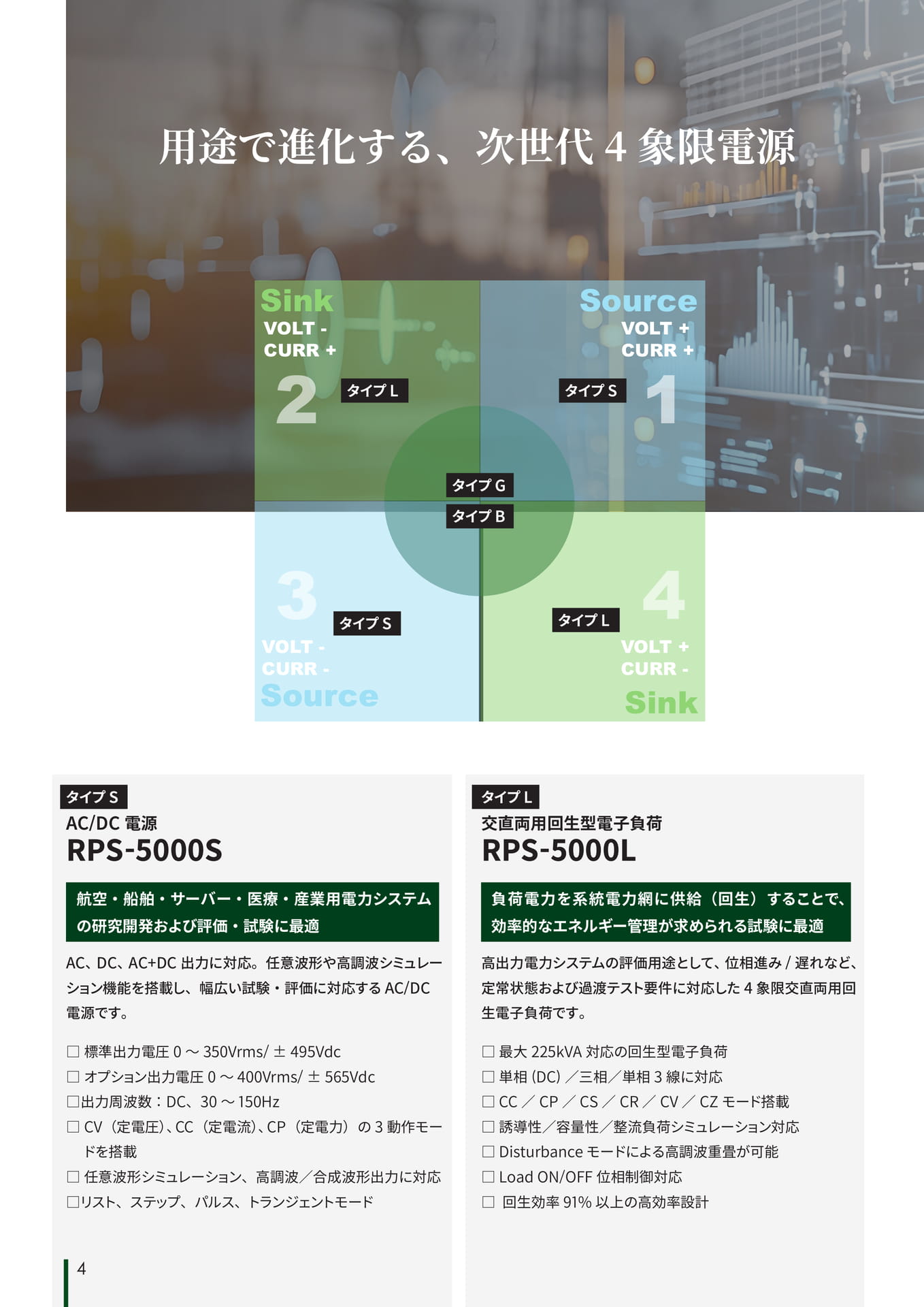

Page 04

用途で進化する、次世代4象限電源CURRSinkVOLT-CURR+SourceVOLT+CURR+2タイプLタイプS1タイプGタイプBVOLTVOLT+CURR+3VOLT-CURR-タイプSSourceタイプL14VOLT+CURR-SinkタイプSAC/DC電源RPS-5000S航空・船舶・サーバー・医療・産業用電力システムの研究開発および評価・試験に最適AC、DC、AC+DC出力に対応。任意波形や高調波シミュレーション機能を搭載し、幅広い試験・評価に対応するAC/DC電源です。□標準出力電圧0～350Vrms/±495Vdc□オプション出力電圧0～400Vrms/±565Vdc□出力周波数：DC、30～150Hz□CV（定電圧）、CC（定電流）、CP（定電力）の3動作モードを搭載□任意波形シミュレーション、高調波／合成波形出力に対応□リスト、ステップ、パルス、トランジェントモードタイプL交直両用回生型電子負荷RPS-5000L負荷電力を系統電力網に供給（回生）することで、効率的なエネルギー管理が求められる試験に最適高出力電力システムの評価用途として、位相進み/遅れなど、定常状態および過渡テスト要件に対応した4象限交直両用回生電子負荷です。□最大225kVA対応の回生型電子負荷□単相(DC)／三相／単相3線に対応□CC／CP／CS／CR／CV／CZモード搭載□誘導性／容量性／整流負荷シミュレーション対応□Disturbanceモードによる高調波重畳が可能□LoadON/OFF位相制御対応□回生効率91%以上の高効率設計4

Page 05

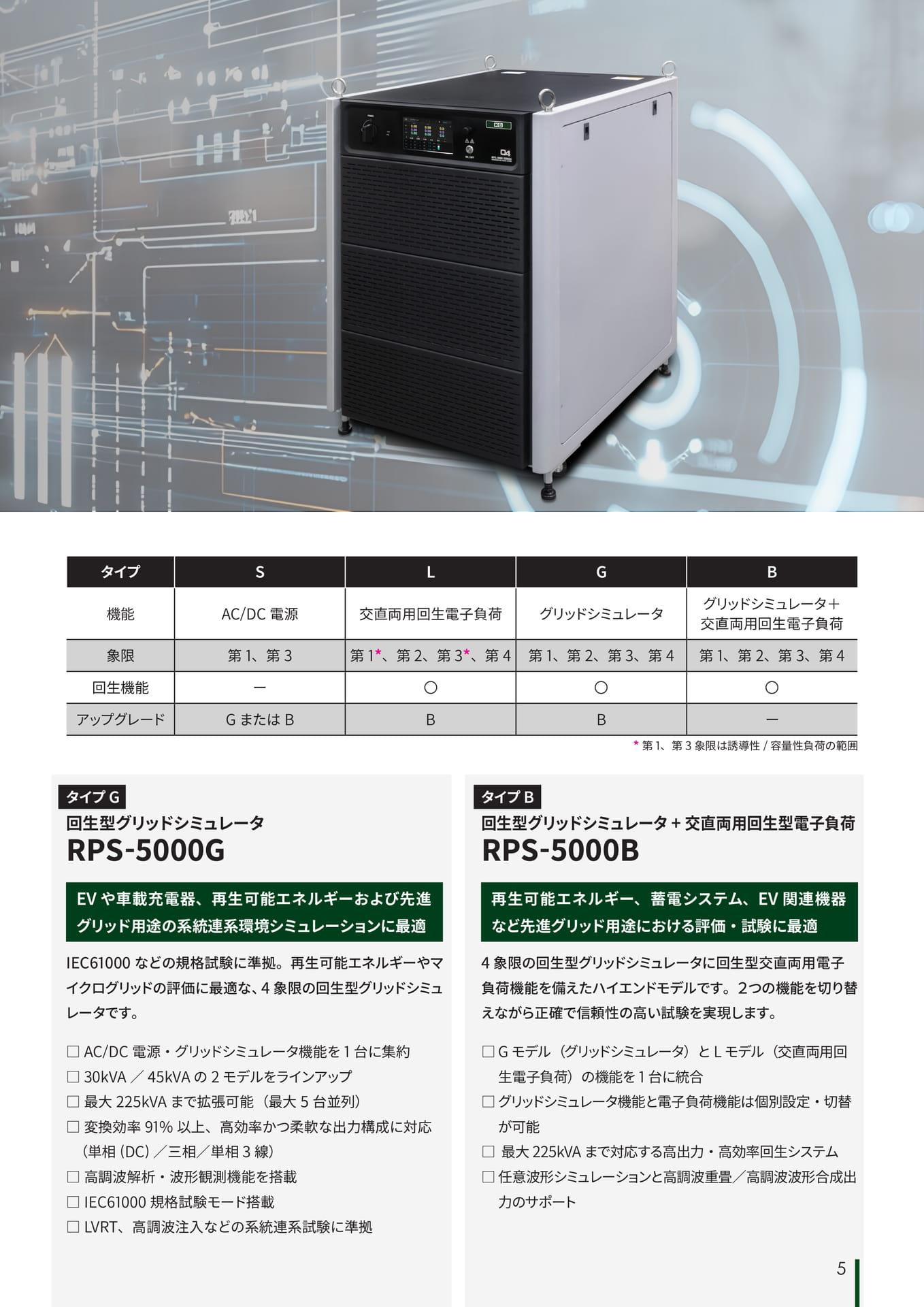

タイプSLGB機能AC/DC電源交直両用回生電子負荷グリッドシミュレータグリッドシミュレータ＋交直両用回生電子負荷象限第1、第3第1*、第2、第3*、第4第1、第2、第3、第4第1、第2、第3、第4回生機能ー〇〇〇アップグレードGまたはBBBー*第1、第3象限は誘導性/容量性負荷の範囲タイプG回生型グリッドシミュレータRPS-5000GEVや車載充電器、再生可能エネルギーおよび先進グリッド用途の系統連系環境シミュレーションに最適IEC61000などの規格試験に準拠。再生可能エネルギーやマイクログリッドの評価に最適な、4象限の回生型グリッドシミュレータです。□AC/DC電源・グリッドシミュレータ機能を1台に集約□30kVA／45kVAの2モデルをラインアップ□最大225kVAまで拡張可能（最大5台並列）□変換効率91%以上、高効率かつ柔軟な出力構成に対応（単相(DC)／三相／単相3線）□高調波解析・波形観測機能を搭載□IEC61000規格試験モード搭載□LVRT、高調波注入などの系統連系試験に準拠タイプB回生型グリッドシミュレータ+交直両用回生型電子負荷RPS-5000B再生可能エネルギー、蓄電システム、EV関連機器など先進グリッド用途における評価・試験に最適4象限の回生型グリッドシミュレータに回生型交直両用電子負荷機能を備えたハイエンドモデルです。２つの機能を切り替えながら正確で信頼性の高い試験を実現します。□Gモデル（グリッドシミュレータ）とLモデル（交直両用回生電子負荷）の機能を1台に統合□グリッドシミュレータ機能と電子負荷機能は個別設定・切替が可能□最大225kVAまで対応する高出力・高効率回生システム□任意波形シミュレーションと高調波重畳／高調波波形合成出力のサポート5

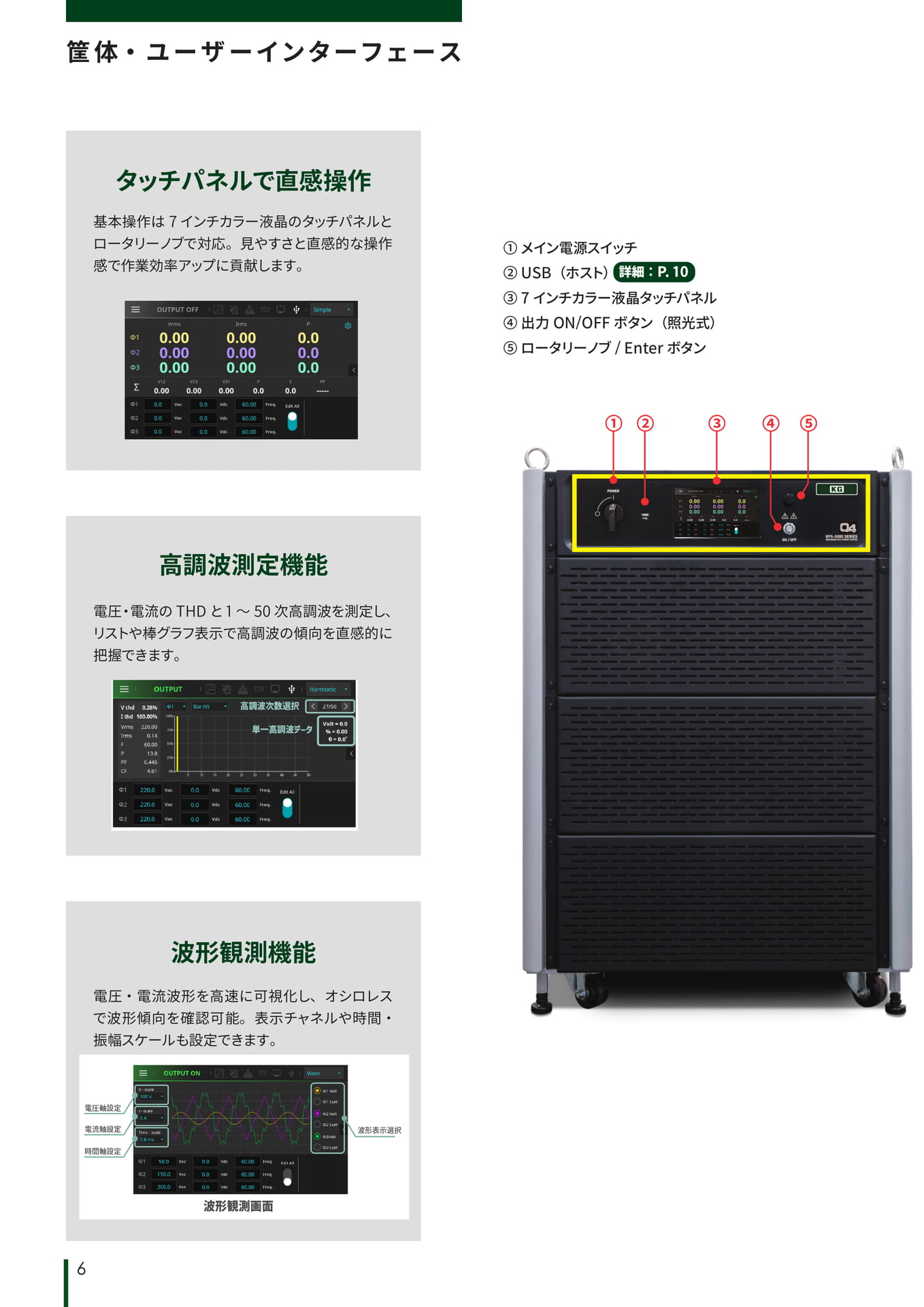

Page 06

筐体・ユーザーインターフェースタッチパネルで直感操作基本操作は7インチカラー液晶のタッチパネルとロータリーノブで対応。見やすさと直感的な操作感で作業効率アップに貢献します。①メイン電源スイッチ②USB（ホスト）詳細：P.10③7インチカラー液晶タッチパネル④出力ON/OFFボタン（照光式）⑤ロータリーノブ/Enterボタン①②③④⑤高調波測定機能電圧・電流のTHDと1～50次高調波を測定し、リストや棒グラフ表示で高調波の傾向を直感的に把握できます。波形観測機能電圧・電流波形を高速に可視化し、オシロレスで波形傾向を確認可能。表示チャネルや時間・振幅スケールも設定できます。6

Page 07

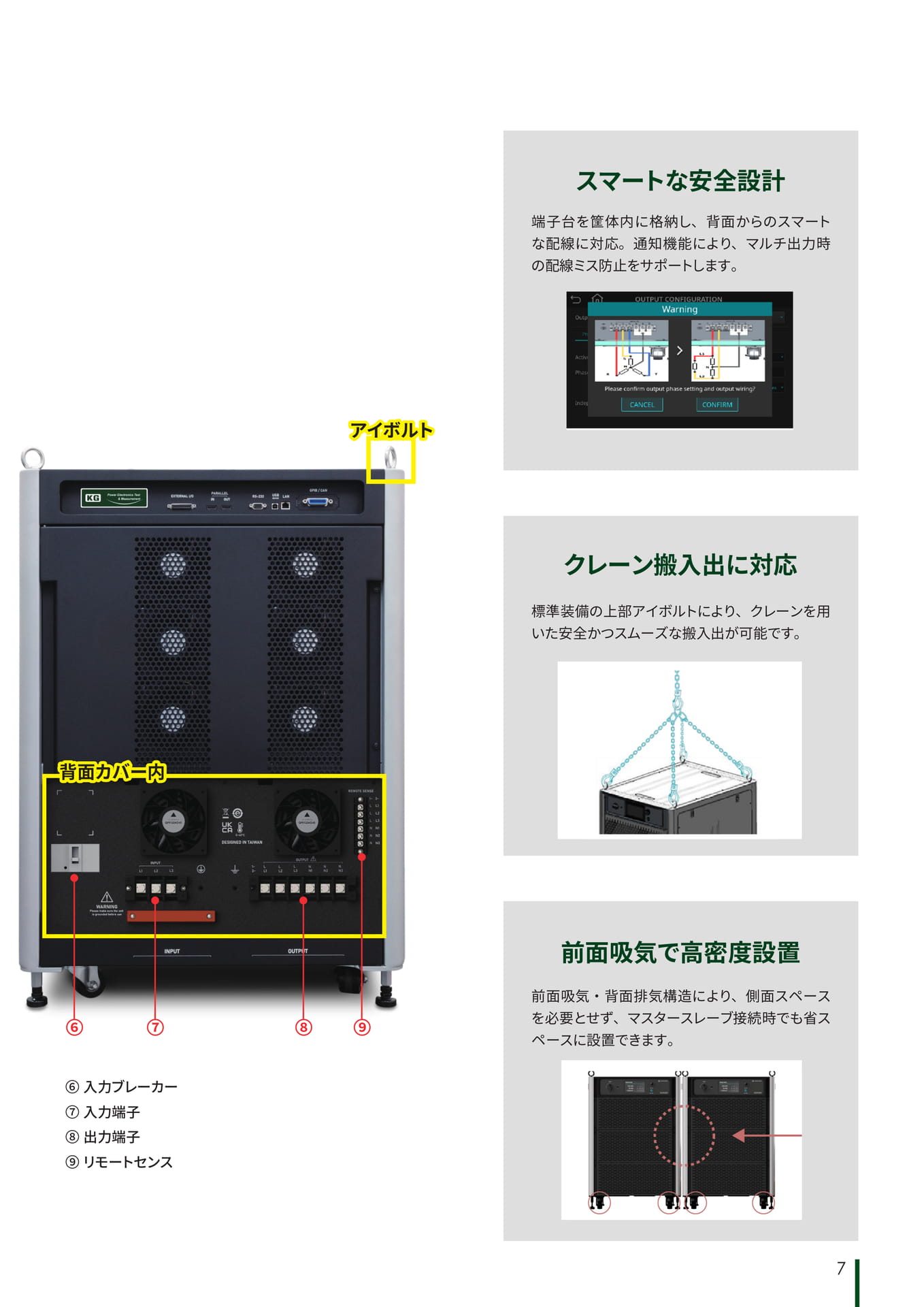

スマートな安全設計端子台を筐体内に格納し、背面からのスマートな配線に対応。通知機能により、マルチ出力時の配線ミス防止をサポートします。アイボルトクレーン搬入出に対応標準装備の上部アイボルトにより、クレーンを用いた安全かつスムーズな搬入出が可能です。背面カバー内前面吸気で高密度設置⑥⑦⑧⑨前面吸気・背面排気構造により、側面スペースを必要とせず、マスタースレーブ接続時でも省スペースに設置できます。⑥入力ブレーカー⑦入力端子⑧出力端子⑨リモートセンス7

Page 08

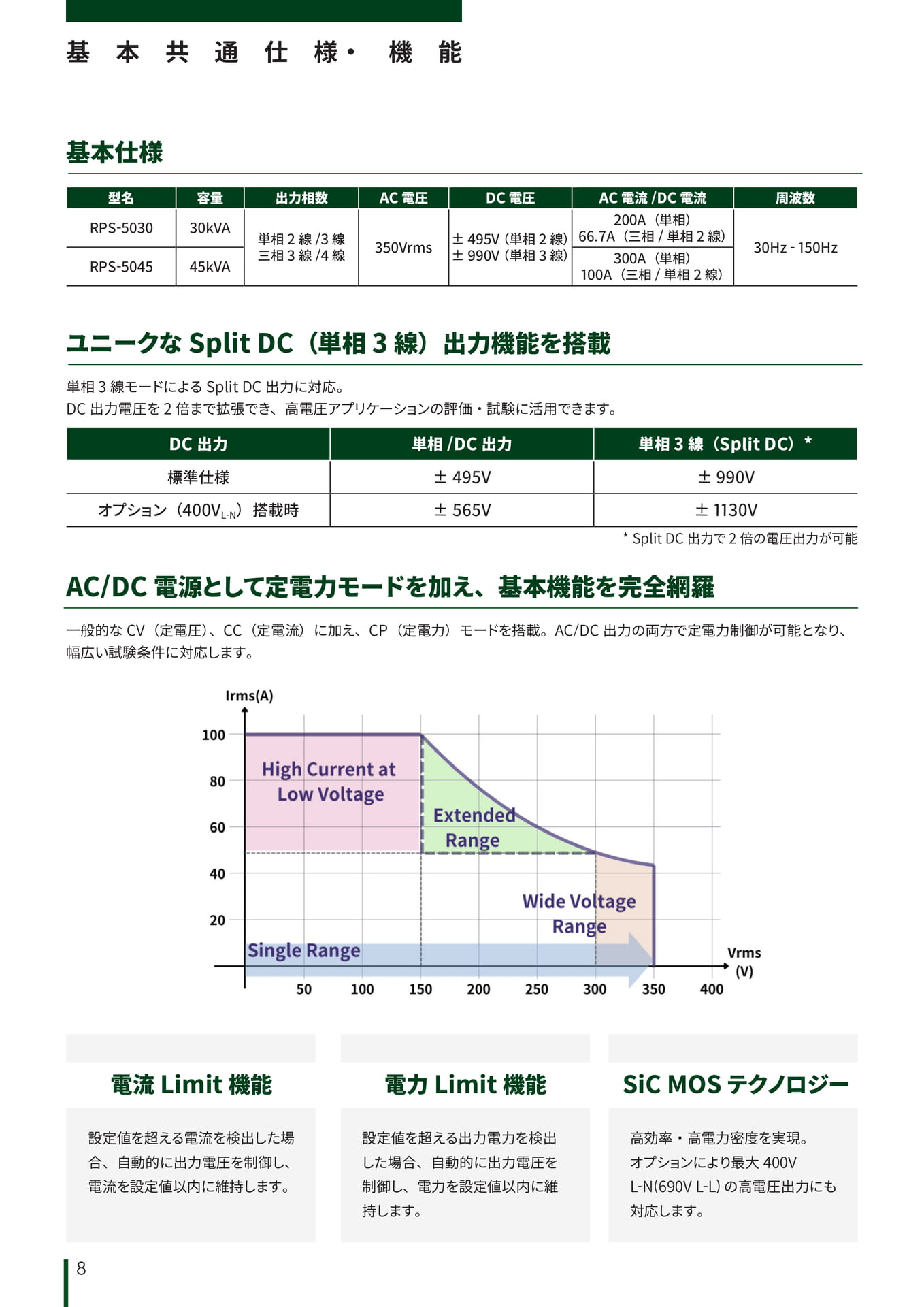

基本共通仕様・機能基本仕様型名容量出力相数AC電圧DC電圧AC電流/DC電流周波数RPS-5030RPS-504530kVA45kVA単相2線/3線三相3線/4線350Vrms±495V（単相2線）±990V（単相3線）200A（単相）66.7A（三相/単相2線）300A（単相）100A（三相/単相2線）30Hz-150HzユニークなSplitDC（単相3線）出力機能を搭載単相3線モードによるSplitDC出力に対応。DC出力電圧を2倍まで拡張でき、高電圧アプリケーションの評価・試験に活用できます。DC出力単相/DC出力単相3線（SplitDC）*標準仕様±495V±990Vオプション（400VL-N）搭載時±565V±1130V*SplitDC出力で2倍の電圧出力が可能AC/DC電源として定電力モードを加え、基本機能を完全網羅一般的なCV（定電圧）、CC（定電流）に加え、CP（定電力）モードを搭載。AC/DC出力の両方で定電力制御が可能となり、幅広い試験条件に対応します。電流Limit機能電力Limit機能SiCMOSテクノロジー設定値を超える電流を検出した場合、自動的に出力電圧を制御し、電流を設定値以内に維持します。設定値を超える出力電力を検出した場合、自動的に出力電圧を制御し、電力を設定値以内に維持します。高効率・高電力密度を実現。オプションにより最大400VL-N(690VL-L)の高電圧出力にも対応します。8

Page 09

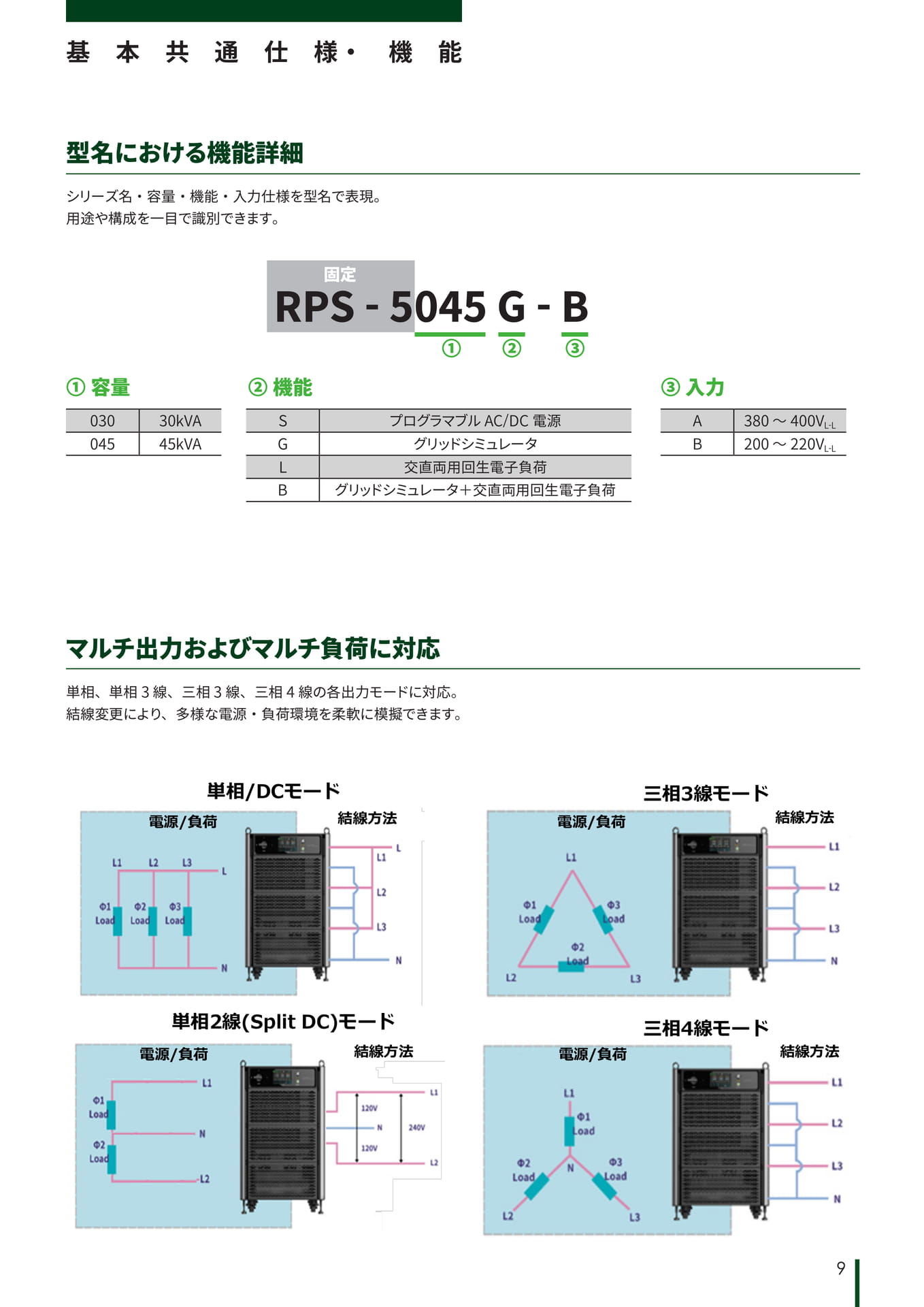

基本共通仕様・機能型名における機能詳細シリーズ名・容量・機能・入力仕様を型名で表現。用途や構成を一目で識別できます。固定RPS-5045G-B①②③①容量②機能③入力03030kVA04545kVASGLBプログラマブルAC/DC電源グリッドシミュレータ交直両用回生電子負荷交直両用回生電子負荷AB380～400VL-L200～220VL-Lマルチ出力およびマルチ負荷に対応単相、単相3線、三相3線、三相4線の各出力モードに対応。結線変更により、多様な電源・負荷環境を柔軟に模擬できます。電源/負荷単相/DCモード結線方法電源/負荷三相3線モード結線方法単相2線(SplitDC)モード電源/負荷結線方法電源/負荷三相4線モード結線方法9

Page 10

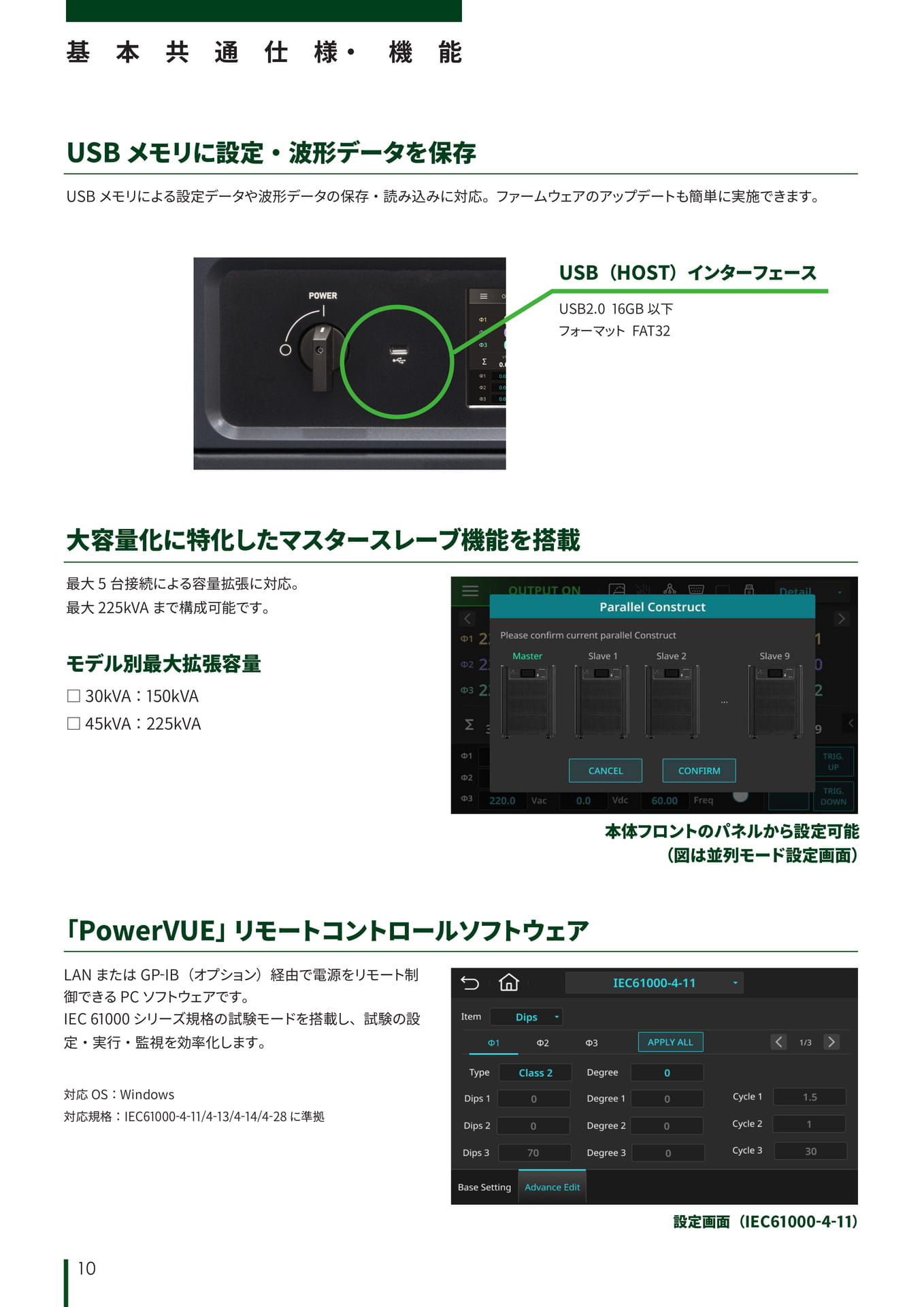

基本共通仕様・機能USBメモリに設定・波形データを保存USBメモリによる設定データや波形データの保存・読み込みに対応。ファームウェアのアップデートも簡単に実施できます。USB（HOST）インターフェースUSB2.016GB以下フォーマットFAT32大容量化に特化したマスタースレーブ機能を搭載最大5台接続による容量拡張に対応。最大225kVAまで構成可能です。モデル別最大拡張容量□30kVA：150kVA□45kVA：225kVA本体フロントのパネルから設定可能（図は並列モード設定画面）「PowerVUE」リモートコントロールソフトウェアLANまたはGP-IB（オプション）経由で電源をリモート制御できるPCソフトウェアです。IEC61000シリーズ規格の試験モードを搭載し、試験の設定・実行・監視を効率化します。対応OS：Windows対応規格：IEC61000-4-11/4-13/4-14/4-28に準拠設定画面（IEC61000-4-11）10

Page 11

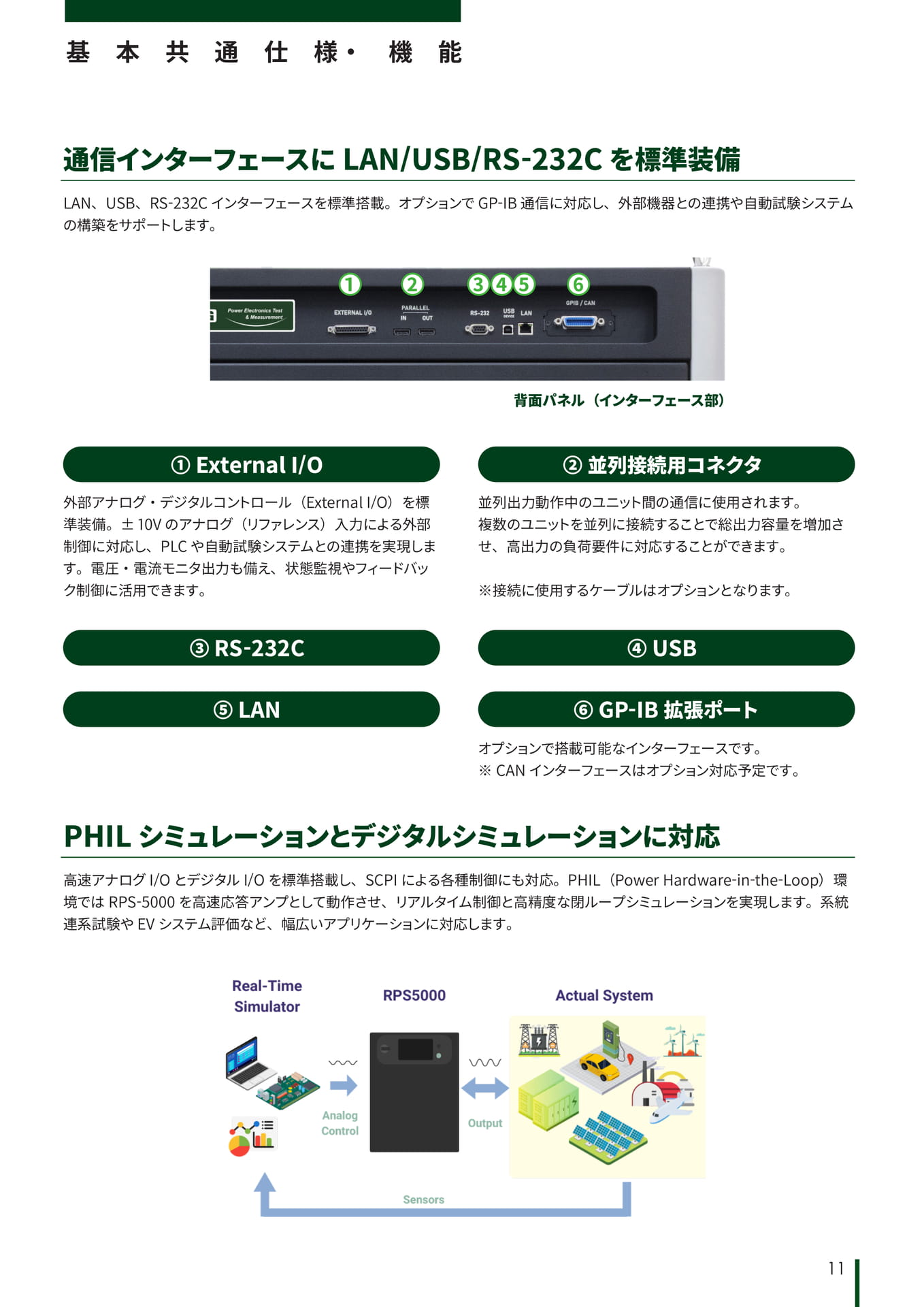

基本共通仕様・機能通信インターフェースにLAN/USB/RS-232Cを標準装備LAN、USB、RS-232Cインターフェースを標準搭載。オプションでGP-IB通信に対応し、外部機器との連携や自動試験システムの構築をサポートします。１23456背面パネル（インターフェース部）①ExternalI/O外部アナログ・デジタルコントロール（ExternalI/O）を標準装備。±10Vのアナログ（リファレンス）入力による外部制御に対応し、PLCや自動試験システムとの連携を実現します。電圧・電流モニタ出力も備え、状態監視やフィードバック制御に活用できます。②並列接続用コネクタ並列出力動作中のユニット間の通信に使用されます。複数のユニットを並列に接続することで総出力容量を増加させ、高出力の負荷要件に対応することができます。※接続に使用するケーブルはオプションとなります。③RS-232C④USB⑤LAN⑥GP-IB拡張ポートオプションで搭載可能なインターフェースです。※CANインターフェースはオプション対応予定です。PHILシミュレーションとデジタルシミュレーションに対応高速アナログI/OとデジタルI/Oを標準搭載し、SCPIによる各種制御にも対応。PHIL（PowerHardware-in-the-Loop）環境ではRPS-5000を高速応答アンプとして動作させ、リアルタイム制御と高精度な閉ループシミュレーションを実現します。系統連系試験やEVシステム評価など、幅広いアプリケーションに対応します。11

Page 12

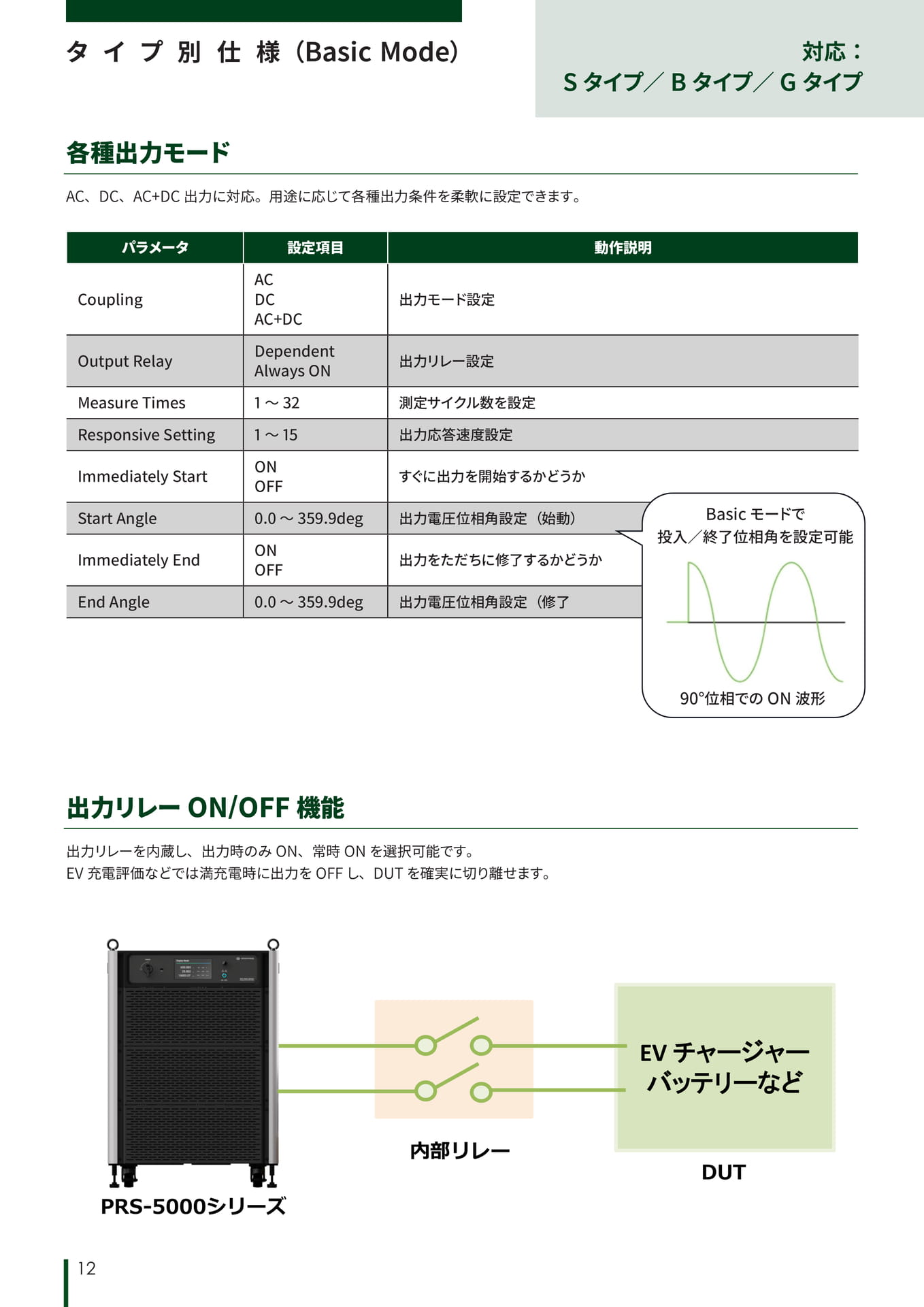

タイプ別仕様（BasicMode）対応：Sタイプ／Bタイプ／Gタイプ各種出力モードAC、DC、AC+DC出力に対応。用途に応じて各種出力条件を柔軟に設定できます。パラメータ設定項目動作説明CouplingOutputRelayACDCAC+DCDependentAlwaysON出力モード設定出力リレー設定MeasureTimes1～32測定サイクル数を設定ResponsiveSetting1～15出力応答速度設定ImmediatelyStartONOFFすぐに出力を開始するかどうかStartAngle0.0～359.9deg出力電圧位相角設定（始動）ImmediatelyEndONOFF出力をただちに修了するかどうかBasicモードで投入／終了位相角を設定可能EndAngle0.0～359.9deg出力電圧位相角設定（修了90°位相でのON波形出力リレーON/OFF機能出力リレーを内蔵し、出力時のみON、常時ONを選択可能です。EV充電評価などでは満充電時に出力をOFFし、DUTを確実に切り離せます。EVチャージャーバッテリーなど内部リレーDUTPRS-5000シリーズ12

Page 13

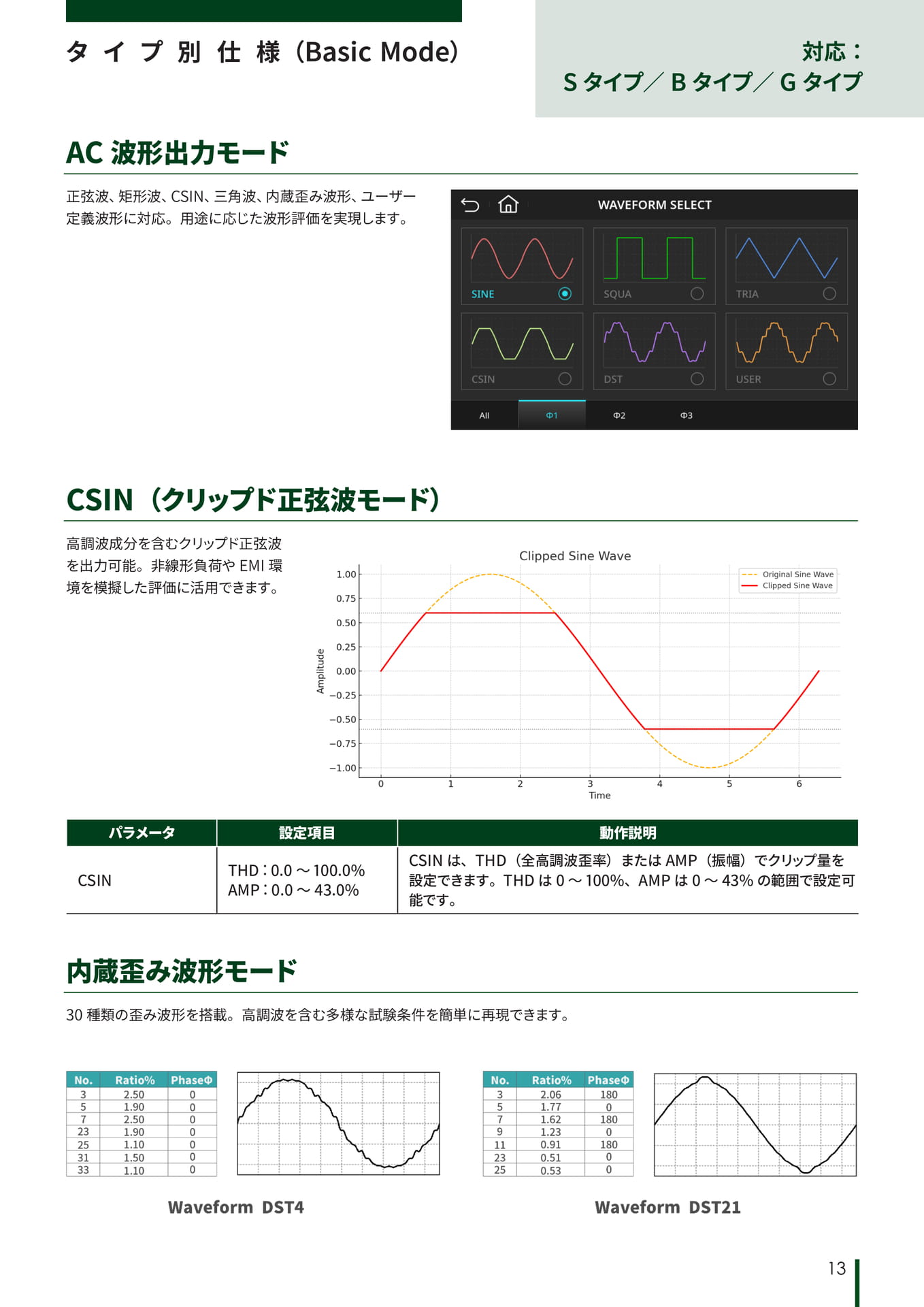

タイプ別仕様（BasicMode）対応：Sタイプ／Bタイプ／GタイプAC波形出力モード正弦波、矩形波、CSIN、三角波、内蔵歪み波形、ユーザー定義波形に対応。用途に応じた波形評価を実現します。CSIN（クリップド正弦波モード）高調波成分を含むクリップド正弦波を出力可能。非線形負荷やEMI環境を模擬した評価に活用できます。パラメータ設定項目動作説明CSINTHD:0.0～100.0%AMP:0.0～43.0%CSINは、THD（全高調波歪率）またはAMP（振幅）でクリップ量を設定できます。THDは0～100%、AMPは0～43%の範囲で設定可能です。内蔵歪み波形モード30種類の歪み波形を搭載。高調波を含む多様な試験条件を簡単に再現できます。13

Page 14

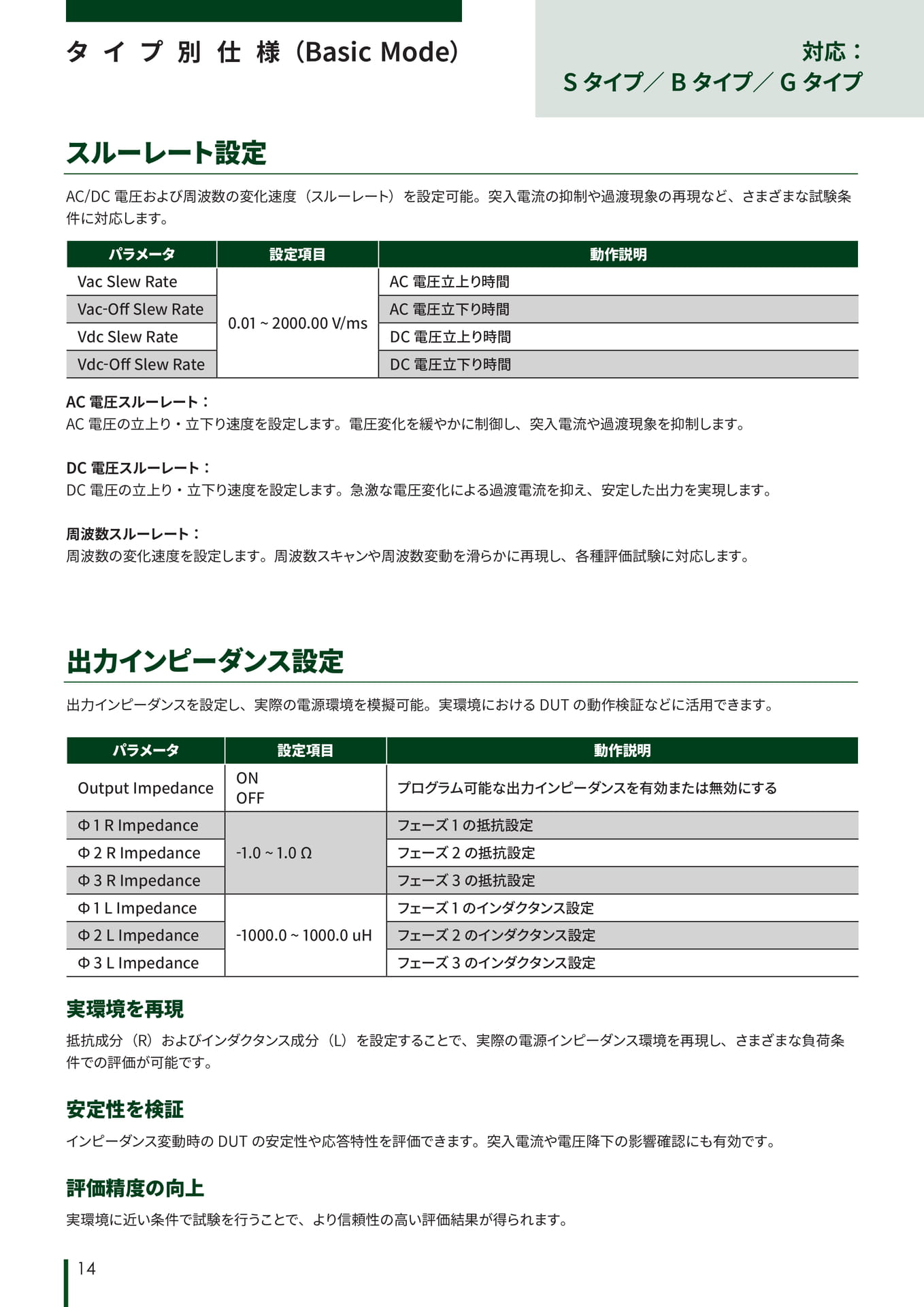

タイプ別仕様（BasicMode）対応：Sタイプ／Bタイプ／Gタイプスルーレート設定AC/DC電圧および周波数の変化速度（スルーレート）を設定可能。突入電流の抑制や過渡現象の再現など、さまざまな試験条件に対応します。パラメータ設定項目動作説明VacSlewRateVac-OffSlewRateVdcSlewRateVdc-OffSlewRate0.01~2000.00V/msAC電圧立上り時間AC電圧立下り時間DC電圧立上り時間DC電圧立下り時間AC電圧スルーレート：AC電圧の立上り・立下り速度を設定します。電圧変化を緩やかに制御し、突入電流や過渡現象を抑制します。DC電圧スルーレート：DC電圧の立上り・立下り速度を設定します。急激な電圧変化による過渡電流を抑え、安定した出力を実現します。周波数スルーレート：周波数の変化速度を設定します。周波数スキャンや周波数変動を滑らかに再現し、各種評価試験に対応します。出力インピーダンス設定出力インピーダンスを設定し、実際の電源環境を模擬可能。実環境におけるDUTの動作検証などに活用できます。パラメータ設定項目動作説明OutputImpedanceФ1RImpedanceФ2RImpedanceФ3RImpedanceФ1LImpedanceФ2LImpedanceФ3LImpedanceONOFF-1.0~1.0Ω-1000.0~1000.0uHプログラム可能な出力インピーダンスを有効または無効にするフェーズ1の抵抗設定フェーズ2の抵抗設定フェーズ3の抵抗設定フェーズ1のインダクタンス設定フェーズ2のインダクタンス設定フェーズ3のインダクタンス設定実環境を再現抵抗成分（R）およびインダクタンス成分（L）を設定することで、実際の電源インピーダンス環境を再現し、さまざまな負荷条件での評価が可能です。安定性を検証インピーダンス変動時のDUTの安定性や応答特性を評価できます。突入電流や電圧降下の影響確認にも有効です。評価精度の向上実環境に近い条件で試験を行うことで、より信頼性の高い評価結果が得られます。14

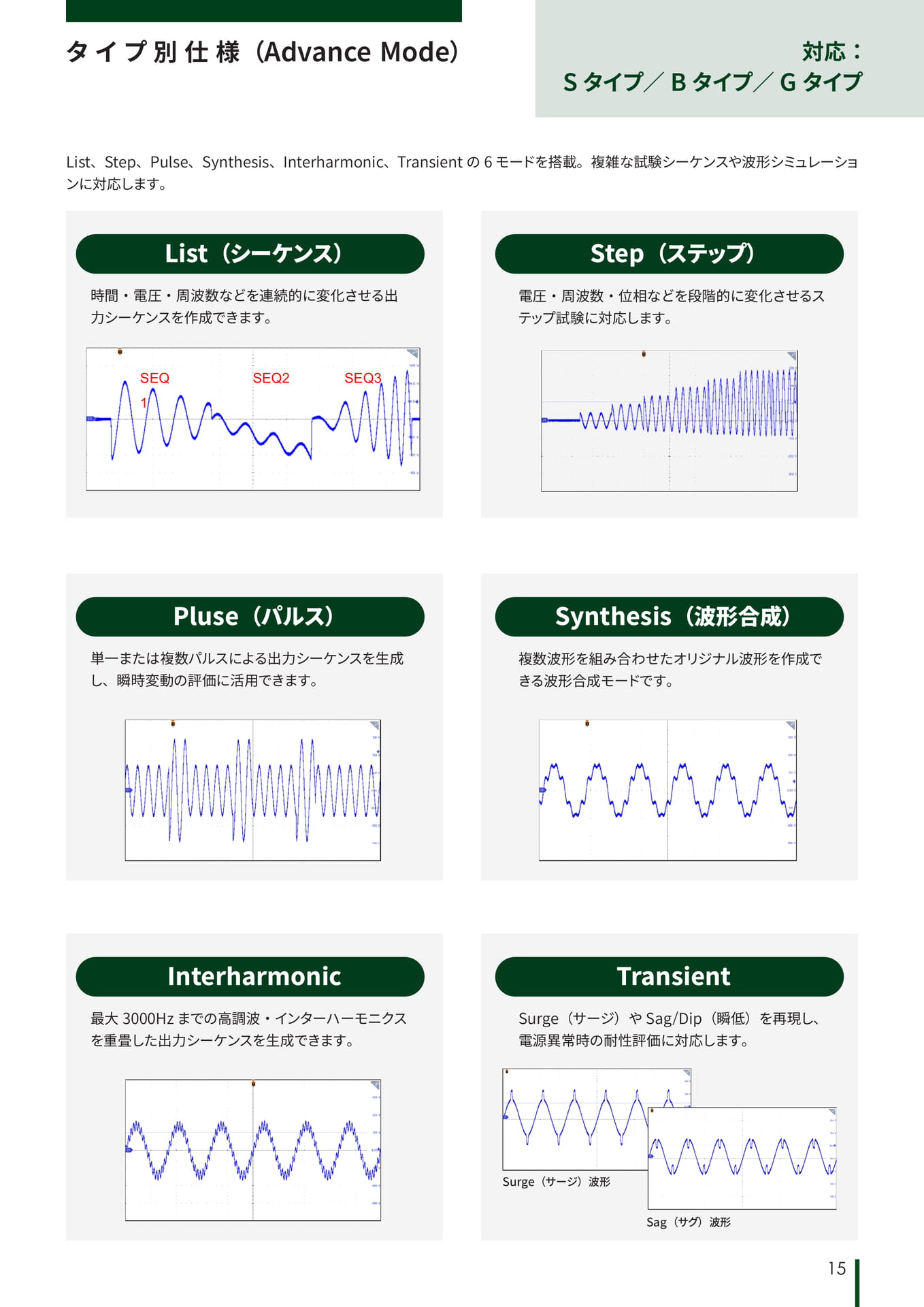

Page 15

タイプ別仕様（AdvanceMode）対応：Sタイプ／Bタイプ／GタイプList、Step、Pulse、Synthesis、Interharmonic、Transientの6モードを搭載。複雑な試験シーケンスや波形シミュレーションに対応します。List（シーケンス）時間・電圧・周波数などを連続的に変化させる出力シーケンスを作成できます。Step（ステップ）電圧・周波数・位相などを段階的に変化させるステップ試験に対応します。SEQ1SEQ2SEQ3Pluse（パルス）単一または複数パルスによる出力シーケンスを生成し、瞬時変動の評価に活用できます。Synthesis（波形合成）複数波形を組み合わせたオリジナル波形を作成できる波形合成モードです。Interharmonic最大3000Hzまでの高調波・インターハーモニクスを重畳した出力シーケンスを生成できます。TransientSurge（サージ）やSag/Dip（瞬低）を再現し、電源異常時の耐性評価に対応します。Surge（サージ）波形Sag（サグ）波形15

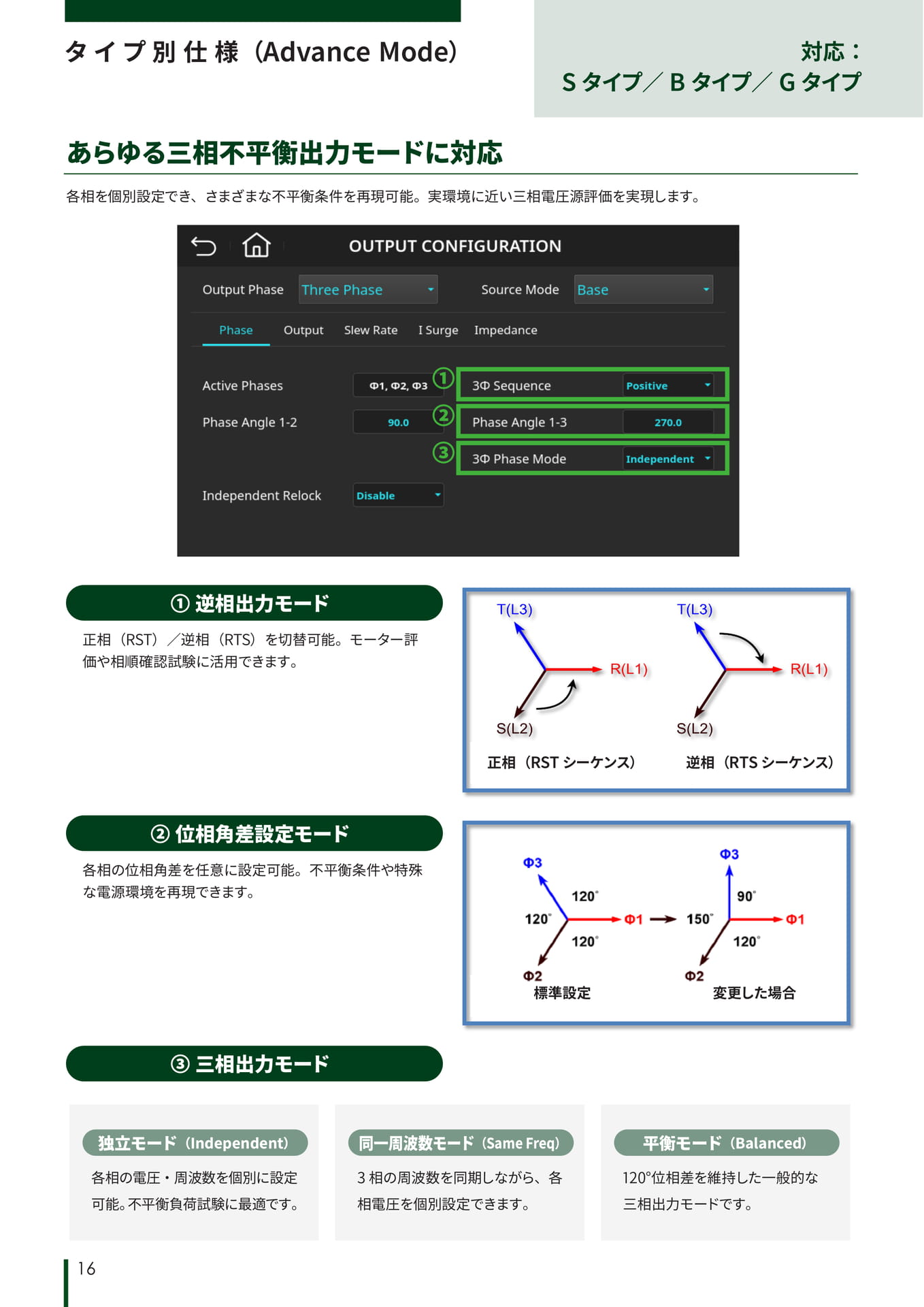

Page 16

タイプ別仕様（AdvanceMode）対応：Sタイプ／Bタイプ／Gタイプあらゆる三相不平衡出力モードに対応各相を個別設定でき、さまざまな不平衡条件を再現可能。実環境に近い三相電圧源評価を実現します。①②③①逆相出力モード正相（RST）／逆相（RTS）を切替可能。モーター評価や相順確認試験に活用できます。正相（RSTシーケンス）逆相（RTSシーケンス）正相(RSTシーケンス)逆相(RTSシーケンス)②位相角差設定モード各相の位相角差を任意に設定可能。不平衡条件や特殊な電源環境を再現できます。標準設定変更した場合正相(RSTシーケンス)逆相(RTSシーケンス)③三相出力モード独立モード（Independent）同一周波数モード（SameFreq）平衡モード（Balanced）各相の電圧・周波数を個別に設定可能。不平衡負荷試験に最適です。3相の周波数を同期しながら、各相電圧を個別設定できます。120°位相差を維持した一般的な三相出力モードです。16

Page 17

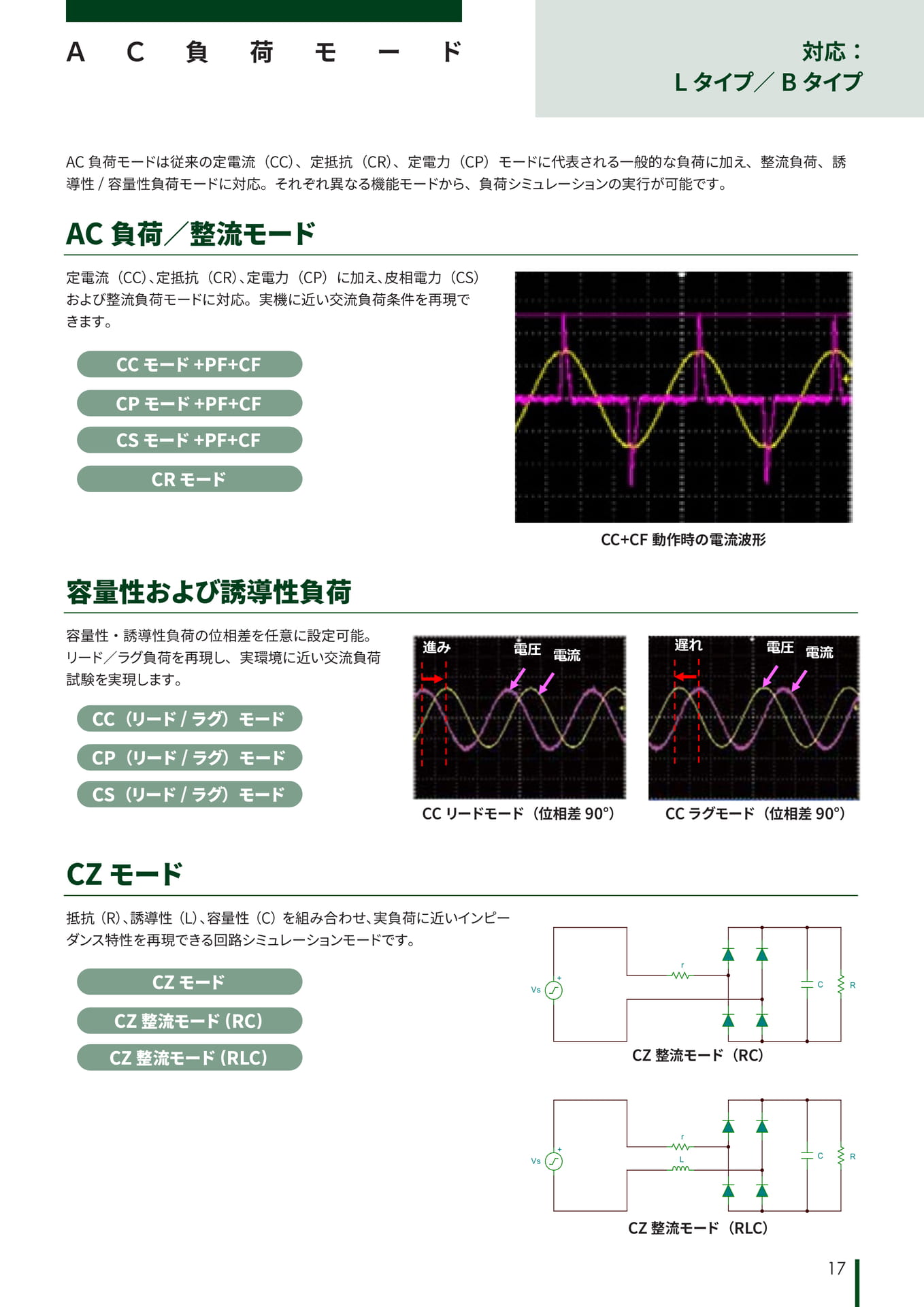

ＡＣ負荷モード対応：Lタイプ／BタイプAC負荷モードは従来の定電流（CC）、定抵抗（CR）、定電力（CP）モードに代表される一般的な負荷に加え、整流負荷、誘導性/容量性負荷モードに対応。それぞれ異なる機能モードから、負荷シミュレーションの実行が可能です。AC負荷／整流モード定電流（CC）、定抵抗（CR）、定電力（CP）に加え、皮相電力（CS）および整流負荷モードに対応。実機に近い交流負荷条件を再現できます。CCモード+PF+CFCPモード+PF+CFCSモード+PF+CFCRモードCC+CF動作時の電流波形容量性および誘導性負荷容量性・誘導性負荷の位相差を任意に設定可能。リード／ラグ負荷を再現し、実環境に近い交流負荷試験を実現します。進み電圧遅れ電圧電流電流CC（リード/ラグ）モードCP（リード/ラグ）モードCS（リード/ラグ）モードCCリードモード（位相差90°）CCラグモード（位相差90°）CZモード抵抗（R）、誘導性（L）、容量性（C）を組み合わせ、実負荷に近いインピーダンス特性を再現できる回路シミュレーションモードです。CZモードVs+rCRCZ整流モード(RC)CZ整流モード(RLC)CZ整流モード（RC）rVs+LCRCZ整流モード（RLC）17

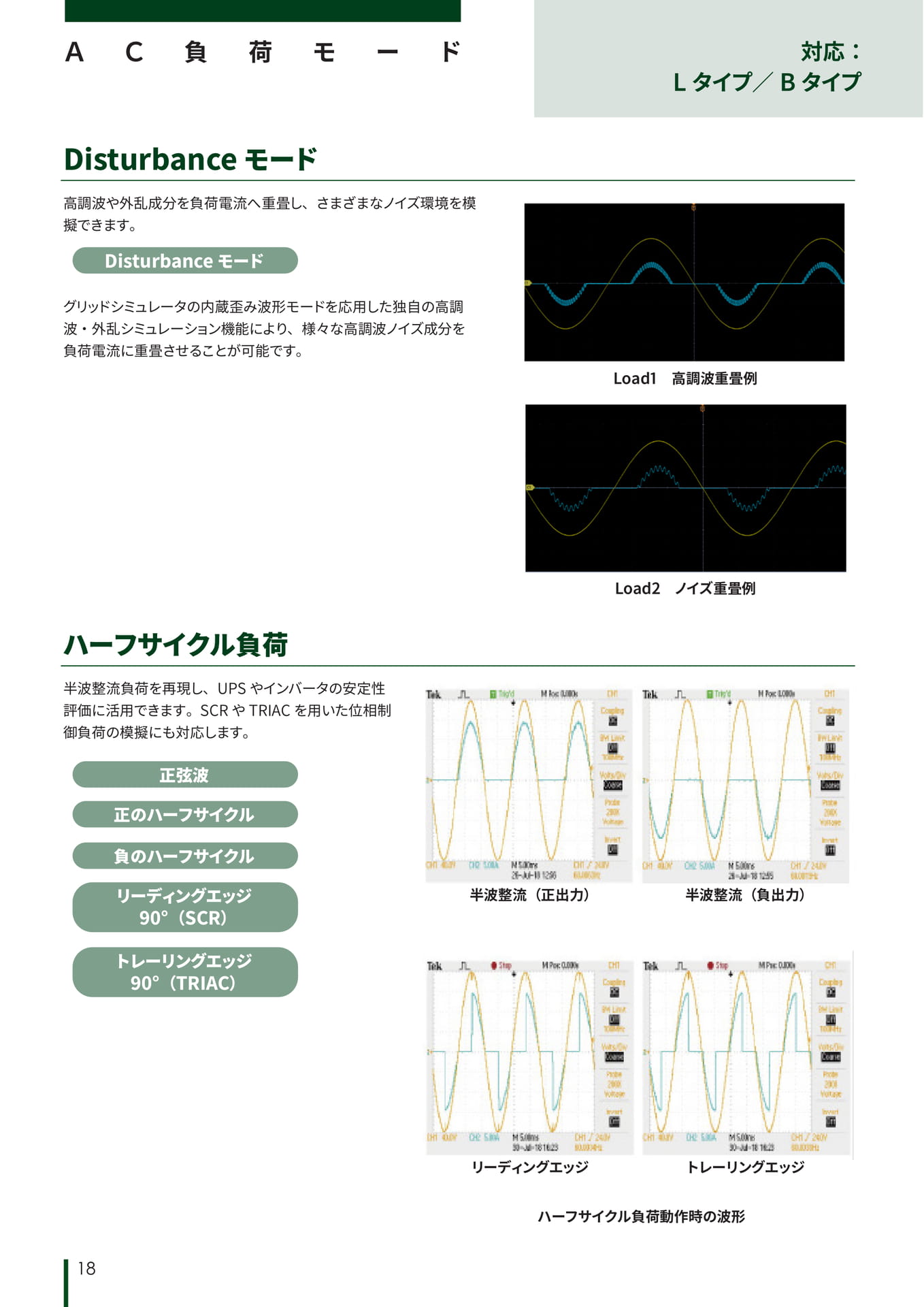

Page 18

ＡＣ負荷モード対応：Lタイプ／BタイプDisturbanceモード高調波や外乱成分を負荷電流へ重畳し、さまざまなノイズ環境を模擬できます。Disturbanceモードグリッドシミュレータの内蔵歪み波形モードを応用した独自の高調波・外乱シミュレーション機能により、様々な高調波ノイズ成分を負荷電流に重畳させることが可能です。Load1高調波重畳例Load2ノイズ重畳例ハーフサイクル負荷半波整流負荷を再現し、UPSやインバータの安定性評価に活用できます。SCRやTRIACを用いた位相制御負荷の模擬にも対応します。正弦波正のハーフサイクル負のハーフサイクルリーディングエッジ90°（SCR）半波整流（正出力）半波整流（負出力）トレーリングエッジ90°（TRIAC）リーディングエッジトレーリングエッジハーフサイクル負荷動作時の波形18

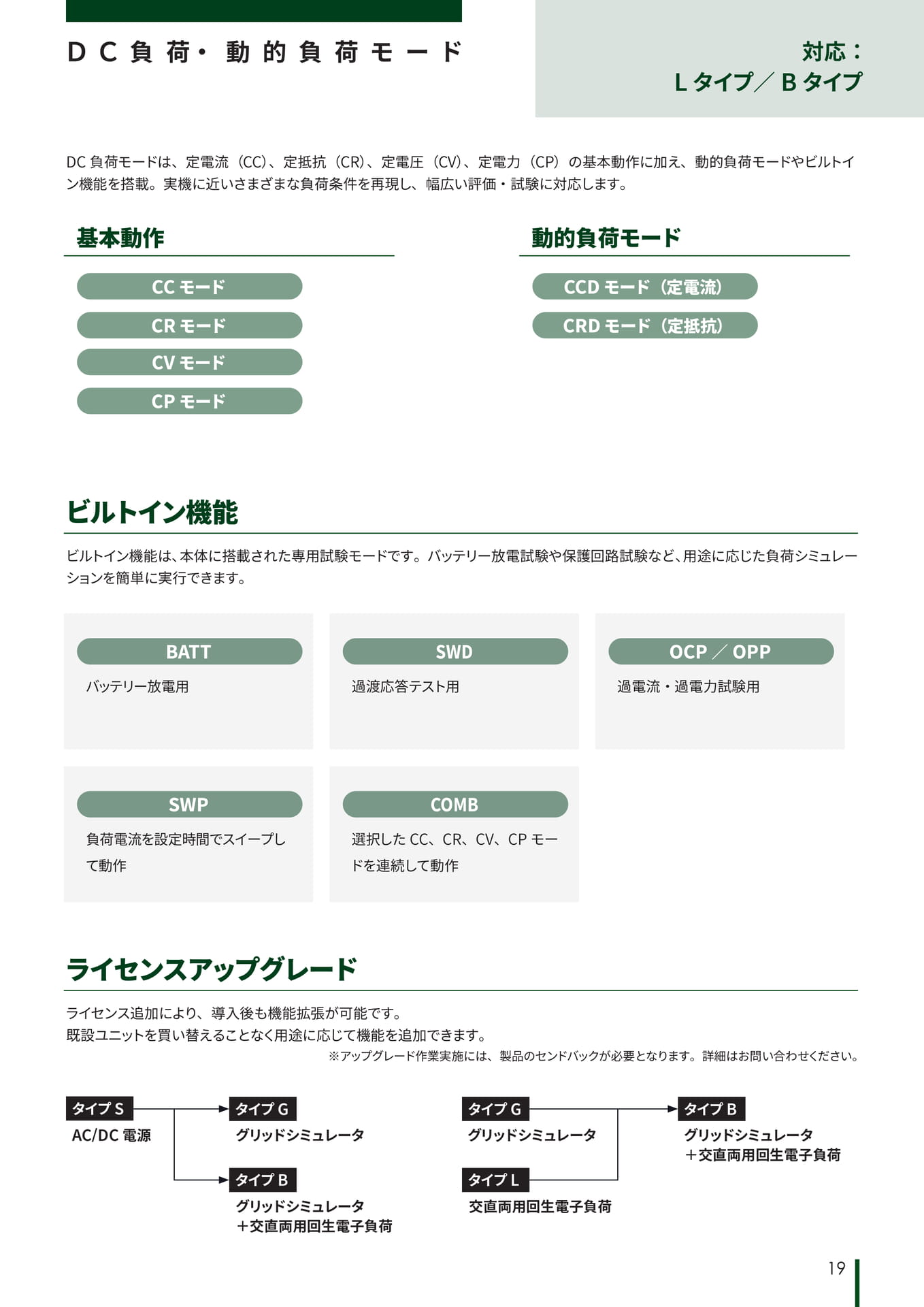

Page 19

ＤＣ負荷・動的負荷モード対応：Lタイプ／BタイプDC負荷モードは、定電流（CC）、定抵抗（CR）、定電圧（CV）、定電力（CP）の基本動作に加え、動的負荷モードやビルトイン機能を搭載。実機に近いさまざまな負荷条件を再現し、幅広い評価・試験に対応します。基本動作動的負荷モードCCモードCCDモード（定電流）CRモードCRDモード（定抵抗）CVモードCPモードビルトイン機能ビルトイン機能は、本体に搭載された専用試験モードです。バッテリー放電試験や保護回路試験など、用途に応じた負荷シミュレーションを簡単に実行できます。BATTバッテリー放電用SWD過渡応答テスト用OCP／OPP過電流・過電力試験用負荷電流を設定時間でスイープして動作SWPCOMB選択したCC、CR、CV、CPモードを連続して動作ライセンスアップグレードライセンス追加により、導入後も機能拡張が可能です。既設ユニットを買い替えることなく用途に応じて機能を追加できます。※アップグレード作業実施には、製品のセンドバックが必要となります。詳細はお問い合わせください。タイプSタイプGタイプBタイプGAC/DC電源グリッドシミュレータグリッドシミュレータグリッドシミュレータ＋交直両用回生電子負荷タイプL交直両用回生電子負荷タイプBグリッドシミュレータ＋交直両用回生電子負荷19

Page 20

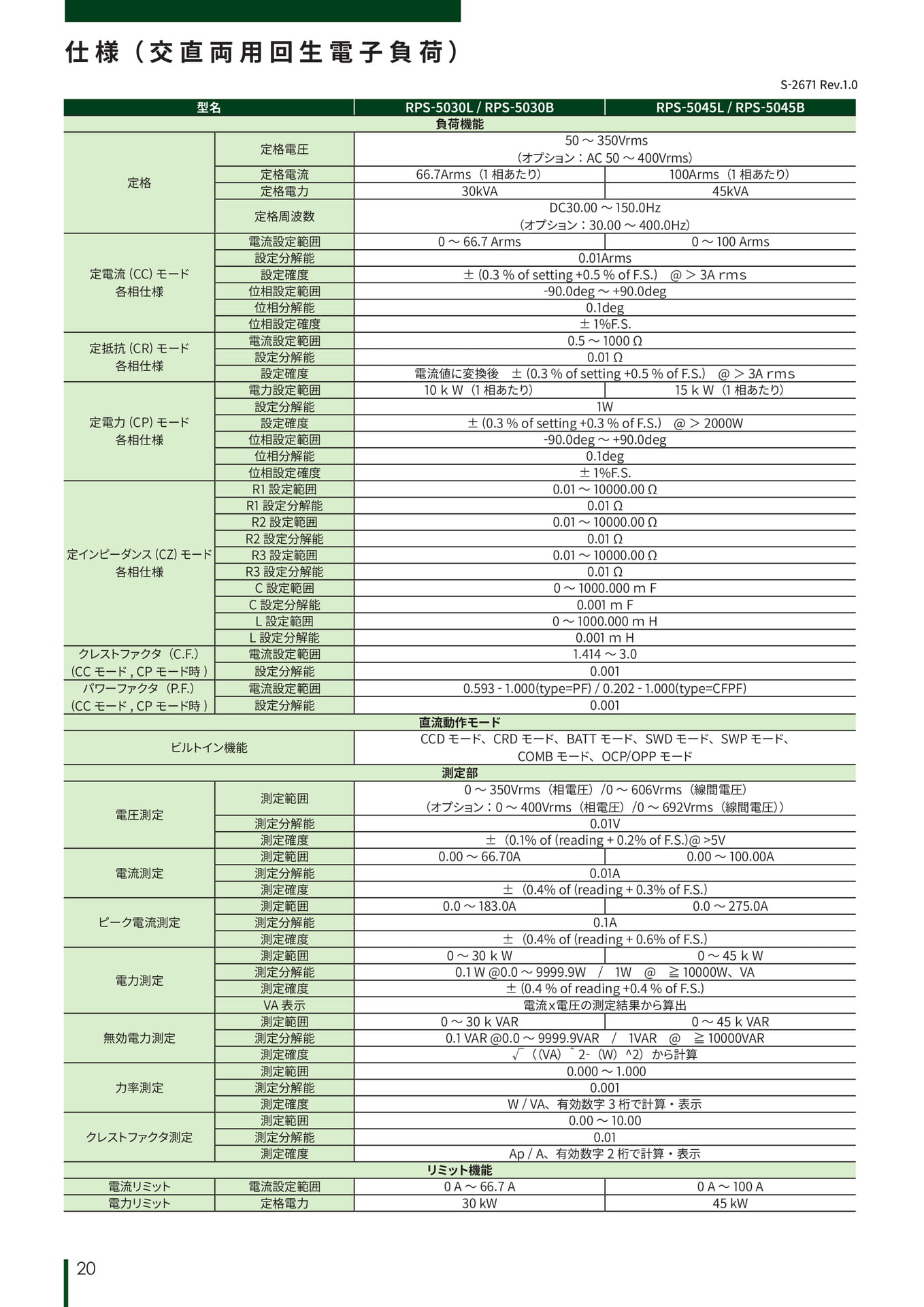

仕様（交直両用回生電子負荷）型名RPS-5030L/RPS-5030BRPS-5045L/RPS-5045B負荷機能定格電圧50～350Vrms（オプション：AC50～400Vrms）定格定格電流定格電力66.7Arms（1相あたり）30kVA100Arms（1相あたり）45kVA定格周波数DC30.00～150.0Hz（オプション：30.00～400.0Hz）電流設定範囲0～66.7Arms0～100Arms設定分解能0.01Arms定電流(CC)モード設定確度±(0.3%ofsetting+0.5%ofF.S.)@＞3Aｒｍｓ各相仕様位相設定範囲-90.0deg～+90.0deg位相分解能0.1deg位相設定確度±1%F.S.定抵抗(CR)モード各相仕様電流設定範囲設定分解能設定確度0.5～1000Ω0.01Ω電流値に変換後±(0.3%ofsetting+0.5%ofF.S.)@＞3Aｒｍｓ電力設定範囲10ｋW（1相あたり）15ｋW（1相あたり）設定分解能1W定電力(CP)モード設定確度±(0.3%ofsetting+0.3%ofF.S.)@＞2000W各相仕様位相設定範囲-90.0deg～+90.0deg位相分解能0.1deg位相設定確度±1%F.S.R1設定範囲0.01～10000.00ΩR1設定分解能0.01ΩR2設定範囲0.01～10000.00ΩR2設定分解能0.01Ω定インピーダンス(CZ)モードR3設定範囲0.01～10000.00Ω各相仕様R3設定分解能0.01ΩC設定範囲0～1000.000ｍFC設定分解能0.001ｍFL設定範囲0～1000.000ｍHL設定分解能0.001ｍHクレストファクタ（C.F.）電流設定範囲1.414～3.0(CCモード,CPモード時)設定分解能0.001パワーファクタ（P.F.）電流設定範囲0.593-1.000(type=PF)/0.202-1.000(type=CFPF)(CCモード,CPモード時)設定分解能0.001直流動作モードビルトイン機能CCDモード、CRDモード、BATTモード、SWDモード、SWPモード、COMBモード、OCP/OPPモード測定部電圧測定測定範囲測定分解能0～350Vrms（相電圧）/0～606Vrms（線間電圧）（オプション：0～400Vrms（相電圧）/0～692Vrms（線間電圧））0.01V測定確度±（0.1%of(reading+0.2%ofF.S.)@>5V測定範囲0.00～66.70A0.00～100.00A電流測定測定分解能0.01A測定確度±（0.4%of(reading+0.3%ofF.S.)測定範囲0.0～183.0A0.0～275.0Aピーク電流測定測定分解能0.1A測定確度±（0.4%of(reading+0.6%ofF.S.)測定範囲0～30ｋW0～45ｋW電力測定測定分解能測定確度0.1W@0.0～9999.9W/1W@≧10000W、VA±(0.4%ofreading+0.4%ofF.S.)VA表示電流ｘ電圧の測定結果から算出測定範囲0～30ｋVAR0～45ｋVAR無効電力測定測定分解能0.1VAR@0.0～9999.9VAR/1VAR@≧10000VAR測定確度√（（VA）＾2-（W）^2）から計算測定範囲0.000～1.000力率測定測定分解能0.001測定確度W/VA、有効数字3桁で計算・表示測定範囲0.00～10.00クレストファクタ測定測定分解能0.01測定確度Ap/A、有効数字2桁で計算・表示リミット機能電流リミット電流設定範囲0A～66.7A0A～100A電力リミット定格電力30kW45kWS-2671Rev.1.020

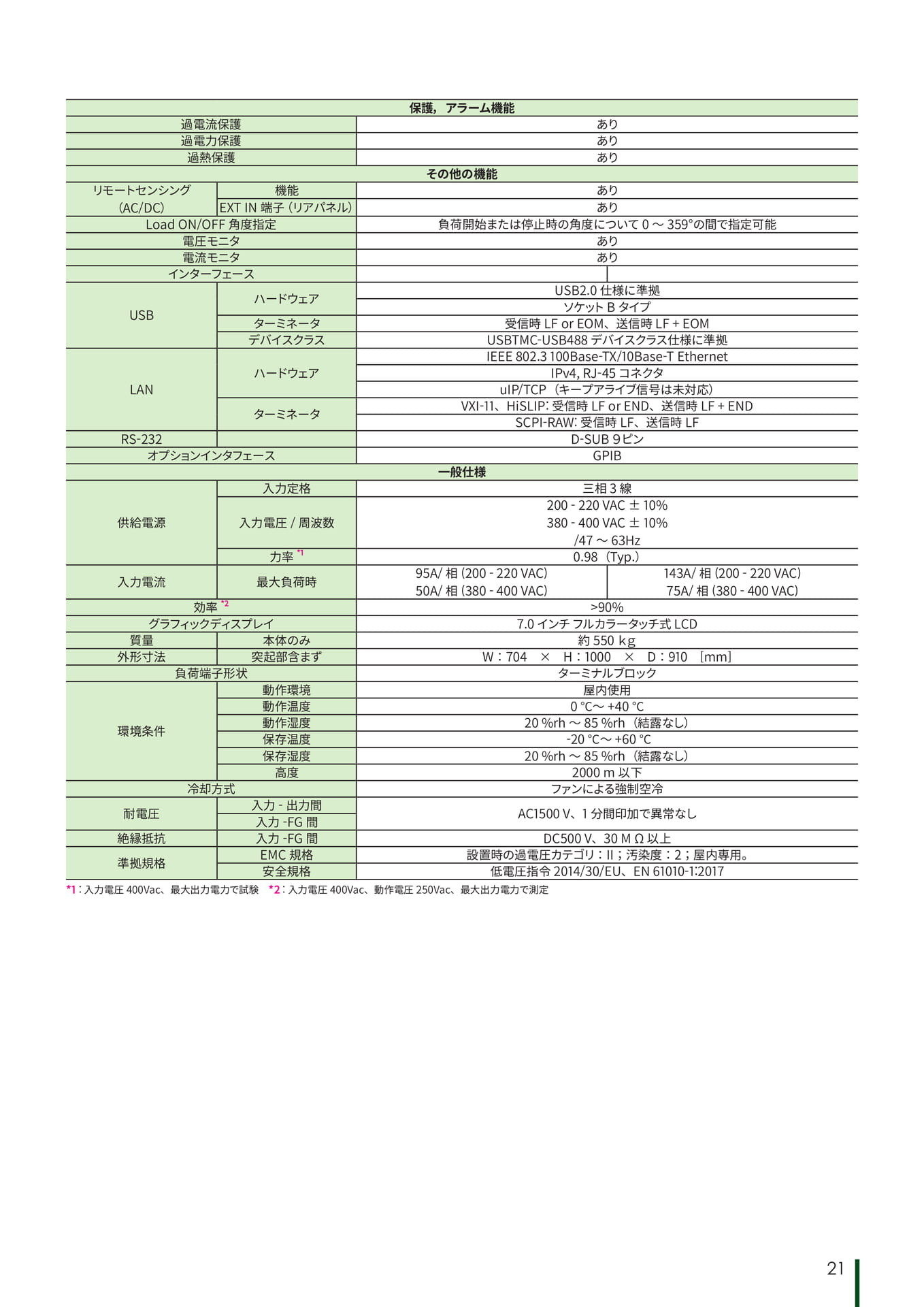

Page 21

保護，アラーム機能過電流保護あり過電力保護あり過熱保護ありその他の機能リモートセンシング機能あり（AC/DC）EXTIN端子（リアパネル）ありLoadON/OFF角度指定負荷開始または停止時の角度について0～359°の間で指定可能電圧モニタあり電流モニタありインターフェースUSBハードウェアターミネータUSB2.0仕様に準拠ソケットBタイプ受信時LForEOM、送信時LF+EOMデバイスクラスUSBTMC-USB488デバイスクラス仕様に準拠LANハードウェアIEEE802.3100Base-TX/10Base-TEthernetIPv4,RJ-45コネクタuIP/TCP（キープアライブ信号は未対応）ターミネータVXI-11、HiSLIP:受信時LForEND、送信時LF+ENDSCPI-RAW:受信時LF、送信時LFRS-232D-SUB９ピンオプションインタフェースGPIB一般仕様入力定格三相3線供給電源入力電圧/周波数200-220VAC±10%380-400VAC±10%/47～63Hz力率*10.98（Typ.）入力電流最大負荷時95A/相(200-220VAC)50A/相(380-400VAC)143A/相(200-220VAC)75A/相(380-400VAC)*2効率>90%グラフィックディスプレイ7.0インチフルカラータッチ式LCD質量本体のみ約550ｋｇ外形寸法突起部含まずW：704×H：1000×D：910[mm]負荷端子形状ターミナルブロック動作環境屋内使用動作温度0℃～+40℃環境条件動作湿度保存温度20%rh～85%rh（結露なし）-20℃～+60℃保存湿度20%rh～85%rh（結露なし）高度2000m以下冷却方式ファンによる強制空冷耐電圧入力-出力間入力-FG間AC1500V、1分間印加で異常なし絶縁抵抗入力-FG間DC500V、30MΩ以上準拠規格EMC規格安全規格設置時の過電圧カテゴリ：II；汚染度：2；屋内専用。低電圧指令2014/30/EU、EN61010-1:2017*1:入力電圧400Vac、最大出力電力で試験*2:入力電圧400Vac、動作電圧250Vac、最大出力電力で測定21

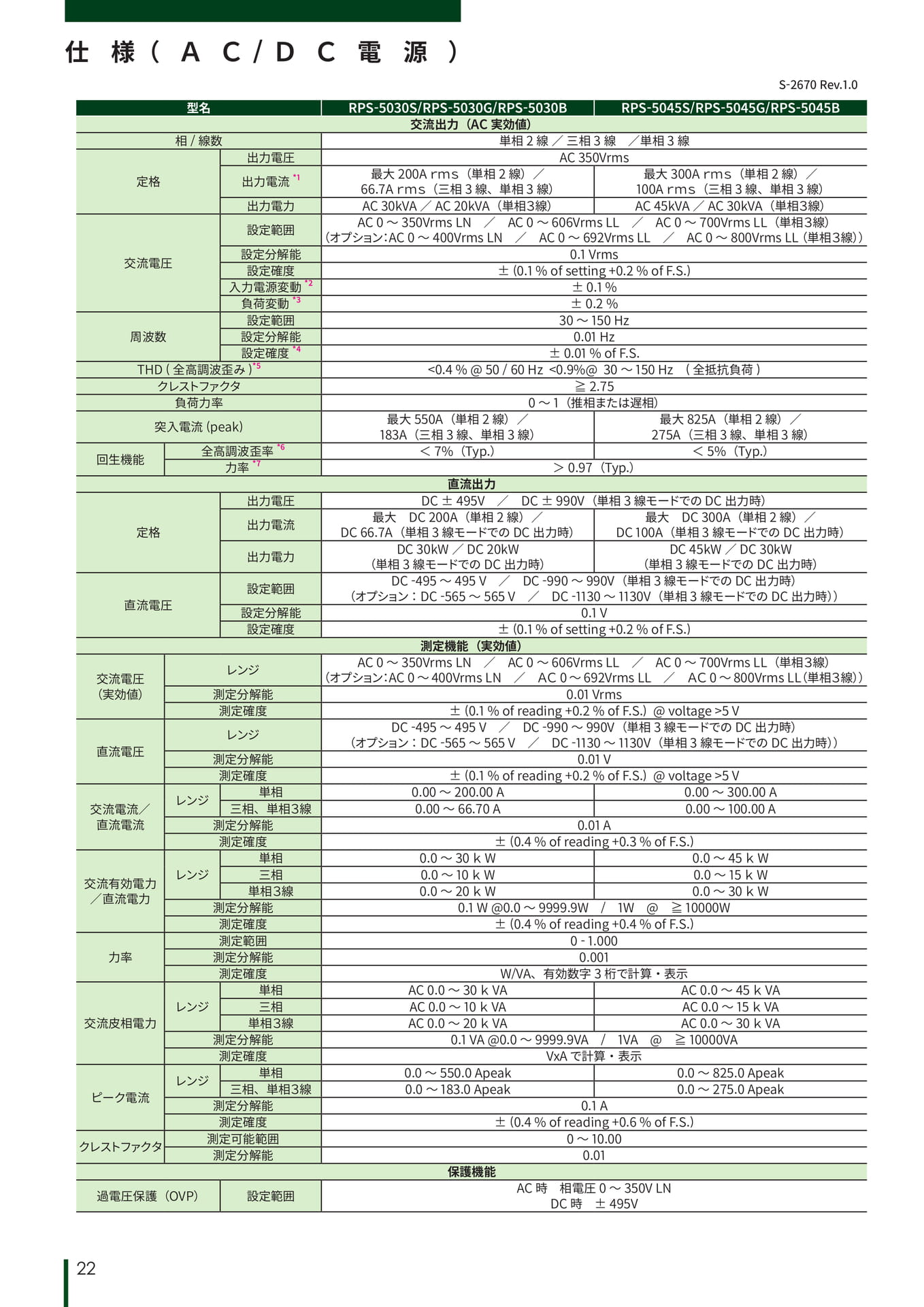

Page 22

仕様（ＡＣ/ＤＣ電源）型名RPS-5030S/RPS-5030G/RPS-5030BRPS-5045S/RPS-5045G/RPS-5045B交流出力（AC実効値）相/線数単相2線／三相3線／単相3線出力電圧AC350Vrms定格*1出力電流最大200Aｒｍｓ（単相2線）／66.7Aｒｍｓ（三相3線、単相3線）最大300Aｒｍｓ（単相2線）／100Aｒｍｓ（三相3線、単相3線）出力電力AC30kVA／AC20kVA（単相３線）AC45kVA／AC30kVA（単相３線）設定範囲AC0〜350VrmsLN／AC0～606VrmsLL／AC0～700VrmsLL（単相３線）（オプション：AC0〜400VrmsLN／AC0～692VrmsLL／AC0～800VrmsLL（単相３線））交流電圧設定分解能設定確度0.1Vrms±(0.1%ofsetting+0.2%ofF.S.)*2入力電源変動±0.1%*3負荷変動±0.2%設定範囲30〜150Hz周波数設定分解能0.01Hz*4設定確度±0.01%ofF.S.THD(全高調波歪み)*5<0.4%@50/60Hz<0.9%@30〜150Hz(全抵抗負荷)クレストファクタ≧2.75負荷力率0〜1（推相または遅相）突入電流(peak)最大550A（単相2線）／183A（三相3線、単相3線）最大825A（単相2線）／275A（三相3線、単相3線）回生機能*6全高調波歪率*7力率＜7%（Typ.）＞0.97（Typ.）＜5%（Typ.）直流出力出力電圧DC±495V／DC±990V（単相3線モードでのDC出力時）定格出力電流最大DC200A（単相2線）／DC66.7A（単相3線モードでのDC出力時）最大DC300A（単相2線）／DC100A（単相3線モードでのDC出力時）出力電力DC30kW／DC20kW（単相3線モードでのDC出力時）DC45kW／DC30kW（単相3線モードでのDC出力時）直流電圧設定範囲設定分解能DC-495〜495V／DC-990〜990V（単相3線モードでのDC出力時）（オプション：DC-565〜565V／DC-1130〜1130V（単相3線モードでのDC出力時））0.1V設定確度±(0.1%ofsetting+0.2%ofF.S.)測定機能（実効値）交流電圧レンジAC0〜350VrmsLN／AC0～606VrmsLL／AC0～700VrmsLL（単相３線）（オプション：AC0〜400VrmsLN／ＡＣ0～692VrmsLL／ＡＣ0～800VrmsLL（単相３線））（実効値）測定分解能0.01Vrms測定確度±(0.1%ofreading+0.2%ofF.S.)@voltage>5V直流電圧レンジ測定分解能DC-495〜495V／DC-990〜990V（単相3線モードでのDC出力時）（オプション：DC-565〜565V／DC-1130〜1130V（単相3線モードでのDC出力時））0.01V測定確度±(0.1%ofreading+0.2%ofF.S.)@voltage>5V交流電流／レンジ単相三相、単相３線0.00〜200.00A0.00〜66.70A0.00〜300.00A0.00〜100.00A直流電流測定分解能0.01A測定確度±(0.4%ofreading+0.3%ofF.S.)交流有効電力／直流電力力率交流皮相電力ピーク電流クレストファクタ過電圧保護（OVP）単相0.0〜30ｋW0.0〜45ｋWレンジ三相0.0〜10ｋW0.0〜15ｋW単相３線0.0〜20ｋW0.0〜30ｋW測定分解能0.1W@0.0～9999.9W/1W@≧10000W測定確度±(0.4%ofreading+0.4%ofF.S.)測定範囲0-1.000測定分解能0.001測定確度W/VA、有効数字3桁で計算・表示単相AC0.0〜30ｋVAAC0.0〜45ｋVAレンジ三相AC0.0〜10ｋVAAC0.0〜15ｋVA単相３線AC0.0〜20ｋVAAC0.0〜30ｋVA測定分解能0.1VA@0.0～9999.9VA/1VA@≧10000VA測定確度VxAで計算・表示レンジ単相三相、単相３線0.0〜550.0Apeak0.0〜183.0Apeak0.0〜825.0Apeak0.0〜275.0Apeak測定分解能0.1A測定確度±(0.4%ofreading+0.6%ofF.S.)測定可能範囲0〜10.00測定分解能0.01保護機能設定範囲AC時相電圧0〜350VLNDC時±495VS-2670Rev.1.022

Page 23

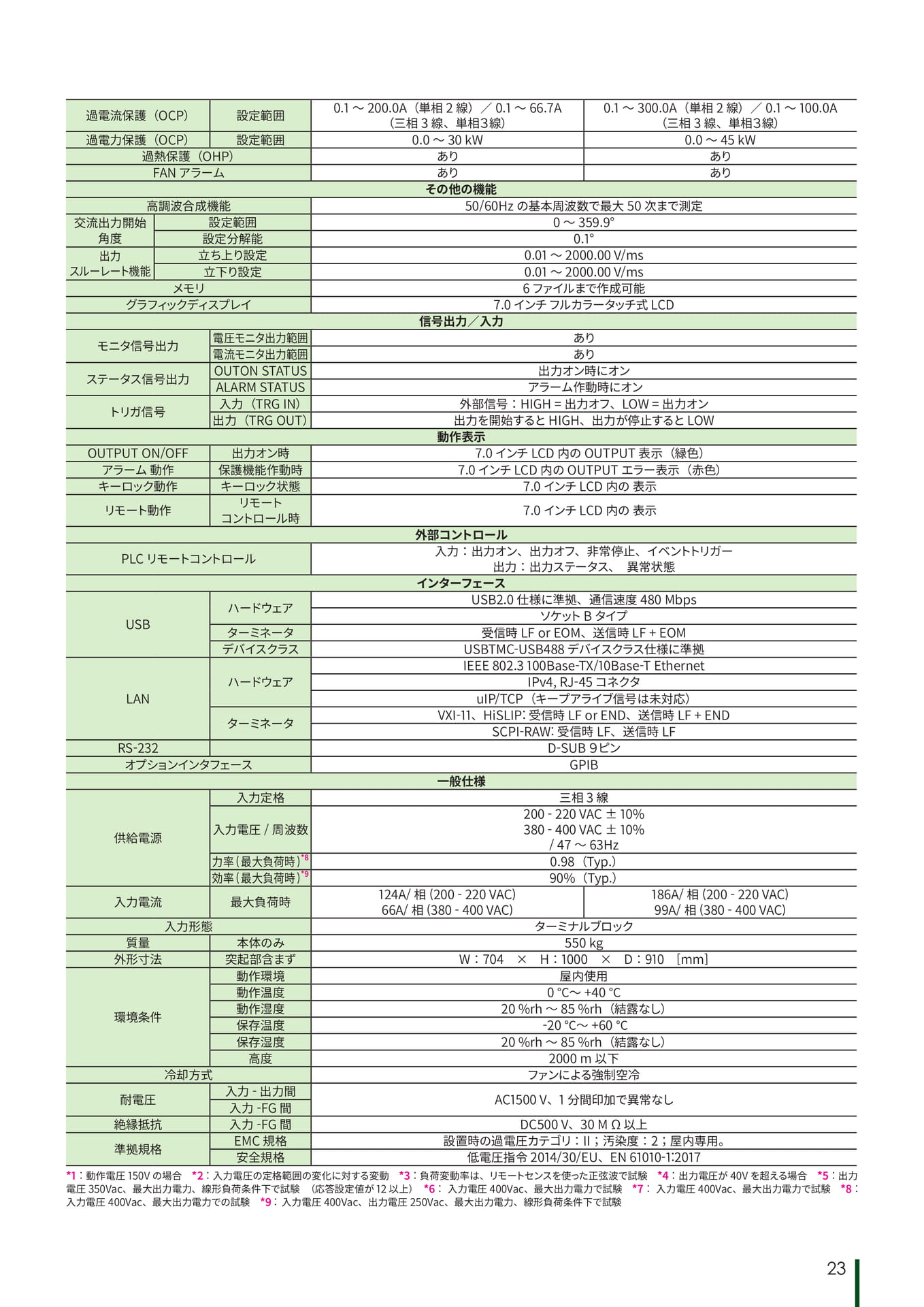

過電流保護（OCP）設定範囲0.1～200.0A（単相2線）／0.1～66.7A（三相3線、単相３線）0.1～300.0A（単相2線）／0.1～100.0A（三相3線、単相３線）過電力保護（OCP）設定範囲0.0〜30kW0.0〜45kW過熱保護（OHP）ありありFANアラームありありその他の機能高調波合成機能50/60Hzの基本周波数で最大50次まで測定交流出力開始設定範囲0〜359.9°角度設定分解能0.1°出力立ち上り設定0.01～2000.00V/msスルーレート機能立下り設定0.01～2000.00V/msメモリ6ファイルまで作成可能グラフィックディスプレイ7.0インチフルカラータッチ式LCD信号出力／入力モニタ信号出力電圧モニタ出力範囲電流モニタ出力範囲ありありステータス信号出力OUTONSTATUSALARMSTATUS出力オン時にオンアラーム作動時にオントリガ信号入力（TRGIN）出力（TRGOUT）外部信号：HIGH=出力オフ、LOW=出力オン出力を開始するとHIGH、出力が停止するとLOW動作表示OUTPUTON/OFF出力オン時7.0インチLCD内のOUTPUT表示（緑色）アラーム動作保護機能作動時7.0インチLCD内のOUTPUTエラー表示（赤色）キーロック動作キーロック状態7.0インチLCD内の表示リモート動作リモートコントロール時7.0インチLCD内の表示外部コントロールPLCリモートコントロール入力：出力オン、出力オフ、非常停止、イベントトリガー出力：出力ステータス、異常状態インターフェースUSBハードウェアターミネータUSB2.0仕様に準拠、通信速度480MbpsソケットBタイプ受信時LForEOM、送信時LF+EOMデバイスクラスUSBTMC-USB488デバイスクラス仕様に準拠LANハードウェアIEEE802.3100Base-TX/10Base-TEthernetIPv4,RJ-45コネクタuIP/TCP（キープアライブ信号は未対応）ターミネータVXI-11、HiSLIP:受信時LForEND、送信時LF+ENDSCPI-RAW:受信時LF、送信時LFRS-232D-SUB９ピンオプションインタフェースGPIB一般仕様入力定格三相3線供給電源入力電圧/周波数200-220VAC±10%380-400VAC±10%/47～63Hz力率(最大負荷時)*80.98（Typ.）効率(最大負荷時)*990%（Typ.）入力電流最大負荷時124A/相(200-220VAC)66A/相(380-400VAC)186A/相(200-220VAC)99A/相(380-400VAC)入力形態ターミナルブロック質量本体のみ550kg外形寸法突起部含まずW：704×H：1000×D：910[mm]動作環境屋内使用動作温度0℃～+40℃環境条件動作湿度保存温度20%rh～85%rh（結露なし）-20℃～+60℃保存湿度20%rh～85%rh（結露なし）高度2000m以下冷却方式ファンによる強制空冷耐電圧入力-出力間入力-FG間AC1500V、1分間印加で異常なし絶縁抵抗入力-FG間DC500V、30MΩ以上準拠規格EMC規格安全規格設置時の過電圧カテゴリ：II；汚染度：2；屋内専用。低電圧指令2014/30/EU、EN61010-1:2017*1:動作電圧150Vの場合*2:入力電圧の定格範囲の変化に対する変動*3:負荷変動率は、リモートセンスを使った正弦波で試験*4:出力電圧が40Vを超える場合*5:出力電圧350Vac、最大出力電力、線形負荷条件下で試験（応答設定値が12以上）*6:入力電圧400Vac、最大出力電力で試験*7:入力電圧400Vac、最大出力電力で試験*8:入力電圧400Vac、最大出力電力での試験*9:入力電圧400Vac、出力電圧250Vac、最大出力電力、線形負荷条件下で試験23

Page 24

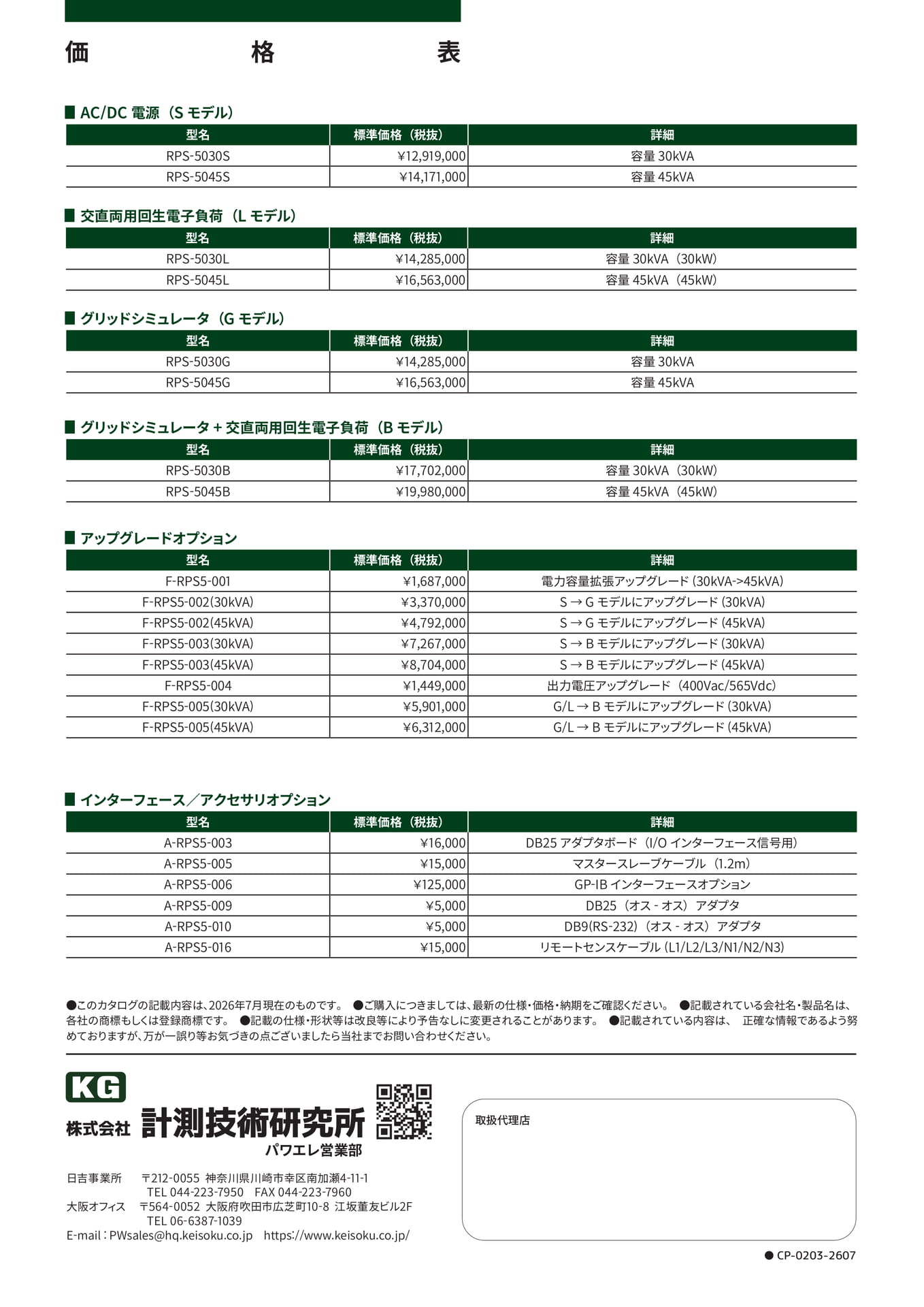

価格表AC/DC電源（Sモデル）型名標準価格（税抜）詳細RPS-5030S￥12,919,000容量30kVARPS-5045S￥14,171,000容量45kVA交直両用回生電子負荷（Lモデル）型名標準価格（税抜）詳細RPS-5030L￥14,285,000容量30kVA（30kW）RPS-5045L￥16,563,000容量45kVA（45kW）グリッドシミュレータ（Gモデル）型名標準価格（税抜）詳細RPS-5030G￥14,285,000容量30kVARPS-5045G￥16,563,000容量45kVAグリッドシミュレータ+交直両用回生電子負荷（Bモデル）型名標準価格（税抜）詳細RPS-5030B￥17,702,000容量30kVA（30kW）RPS-5045B￥19,980,000容量45kVA（45kW）アップグレードオプション型名標準価格（税抜）詳細F-RPS5-001￥1,687,000電力容量拡張アップグレード(30kVA->45kVA)F-RPS5-002(30kVA)￥3,370,000S→Gモデルにアップグレード(30kVA)F-RPS5-002(45kVA)￥4,792,000S→Gモデルにアップグレード(45kVA)F-RPS5-003(30kVA)￥7,267,000S→Bモデルにアップグレード(30kVA)F-RPS5-003(45kVA)￥8,704,000S→Bモデルにアップグレード(45kVA)F-RPS5-004￥1,449,000出力電圧アップグレード（400Vac/565Vdc）F-RPS5-005(30kVA)￥5,901,000G/L→Bモデルにアップグレード(30kVA)F-RPS5-005(45kVA)￥6,312,000G/L→Bモデルにアップグレード(45kVA)インターフェース／アクセサリオプション型名標準価格（税抜）詳細A-RPS5-003￥16,000DB25アダプタボード（I/Oインターフェース信号用）A-RPS5-005￥15,000マスタースレーブケーブル（1.2m）A-RPS5-006￥125,000GP-IBインターフェースオプションA-RPS5-009￥5,000DB25（オス-オス）アダプタA-RPS5-010￥5,000DB9(RS-232)（オス-オス）アダプタA-RPS5-016￥15,000リモートセンスケーブル(L1/L2/L3/N1/N2/N3)●このカタログの記載内容は、2026年7月現在のものです。●ご購入につきましては、最新の仕様・価格・納期をご確認ください。●記載されている会社名・製品名は、各社の商標もしくは登録商標です。●記載の仕様・形状等は改良等により予告なしに変更されることがあります。●記載されている内容は、正確な情報であるよう努めておりますが、万が一誤り等お気づきの点ございましたら当社までお問い合わせください。パワエレ営業部取扱代理店日吉事業所神奈川県川崎市幸区南加瀬4-11-1TEL044-223-7950FAX044-223-7960大阪オフィス大阪府吹田市広芝町10-8江坂董友ビル2FTEL06-6387-1039E-mail:PWsales@hq.keisoku.co.jphttps://www.keisoku.co.jp/●CP-0203-2607
