34000Cシリーズラインナップ
  • 34000Cシリーズラインナップ

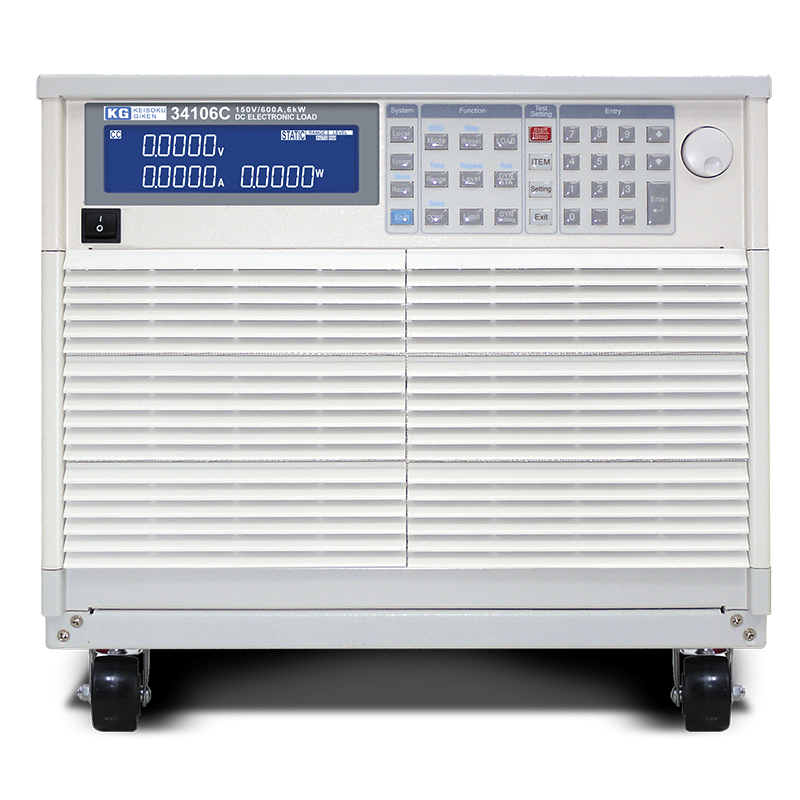

  • 34106C前面

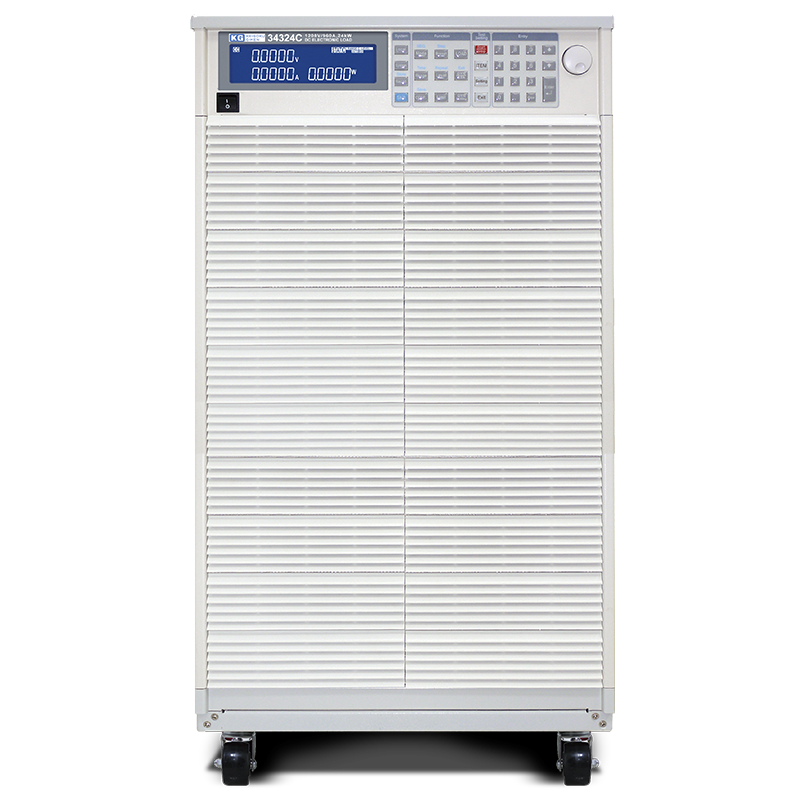

  • 34324C前面
  •
  • 筐体サイズが幅440mmのコンパクト設計で、19インチラックへのラッキングが可能
  • 2~4kW単位で6kW~24kWの範囲で8モデル準備。
  • 多種多様な試験に対応
ドロッパー方式150V600V1200V24機種

1台で2000Aまで負荷電流にシンクが可能なモデルと定格電圧が1200Vまで対応したモデルをラインナップ。

オープンプライス (本体標準価格・税抜)

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
  • arrow特長
  • arrow仕様
  • arrow価格
  • arrow製品カタログ
  • arrowアプリケーション

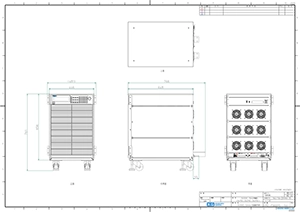

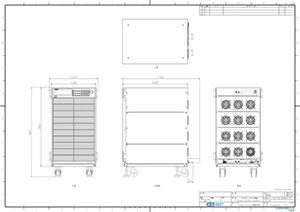

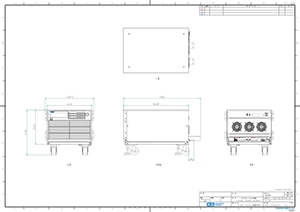

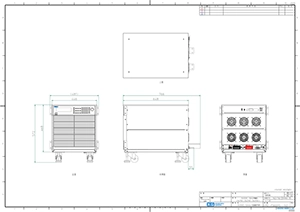

  • arrow外観図
  • arrow選定・搬入のご注意
  • arrow保守サービス

製品情報
【以下のプルダウンからお選びください】




特長

マスタースレーブ接続で最大8台まで接続可能

組み合わせから、最大電流:1600A、最大容量192kWまで負荷構成が可能となります。また、同一電圧の定格モデルであれば、異なる定格容量モデルでもマスタースレーブ接続可能です。(34124Cは除く)開発時における投資において、導入した設備を生かし容量アップすることが可能です。

マスタースレーブ接続

マスタースレーブはすべての負荷モードに対応。スレーブユニットに遅延なく設定電流値を制御します。

負荷モード CC CR CV CP DYN
34000Cシリーズ

※MPPTモード、BATTモード、CC+CV、CP+CV、リコール/ストア機能、Autoシーケンスモード、ショートモード、OCP/OPP機能に関しては非対応

30%サイズダウン

従来の大容量直流電子負荷と比べ負荷単位容積を30%サイズダウンとコンパクト化。19インチラックサイズに格納可能。

外部アナログデジタルコントロール

その他特長

・6kW~24kWまで(8モデル/3種類の定格電圧) 同一モデルによる並列最大8台 最大電力192kWの大容量を実現
・4つの通信モード GP-IB/RS-232C/USB/LANに対応
・7つの負荷モード CC, CR, CV, CP , CC+CV,CP+CV, ダイナミック/ショート各動作モードに対応
・3種類の定格電圧をご用意 150V、600V,1200V  最大1200Vの定格電圧はPFC回路評価に最適
・大型表示パネル採用 高分解能 5桁表示(電圧・電流・電力)
・150メモリ内蔵 負荷設定はメモリに記憶し即座に設定可能
OCP/OPP試験,MPPTモード,バッテリー放電試験、パルス放電モード、ランプ放電モードを搭載

仕様

定格電圧150Vモデル

34106C, 34108C
型名34106C34108C
負荷動作範囲

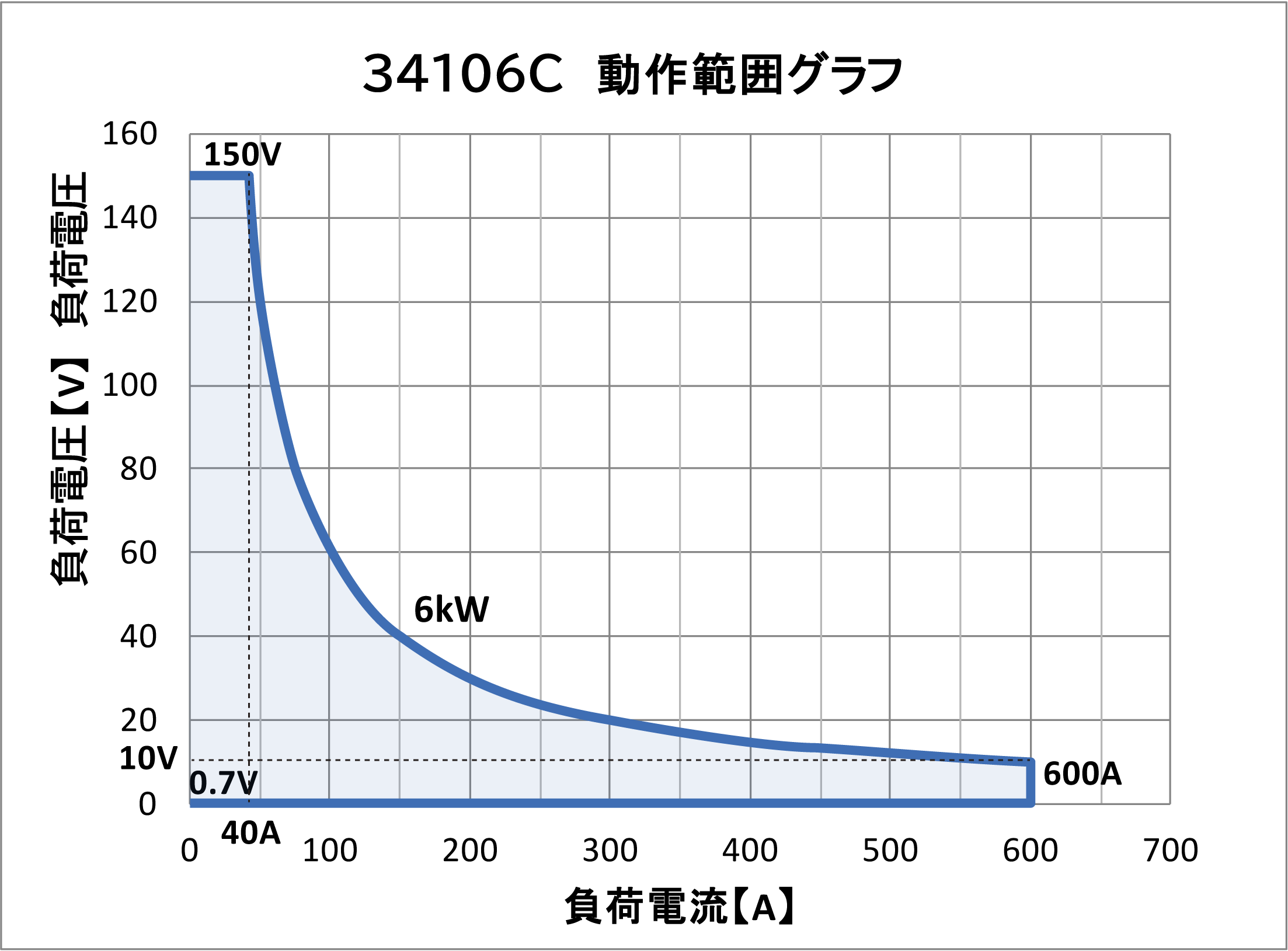

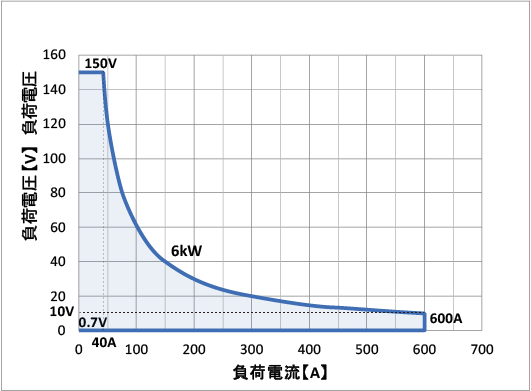

34106C動作範囲
クリックで拡大

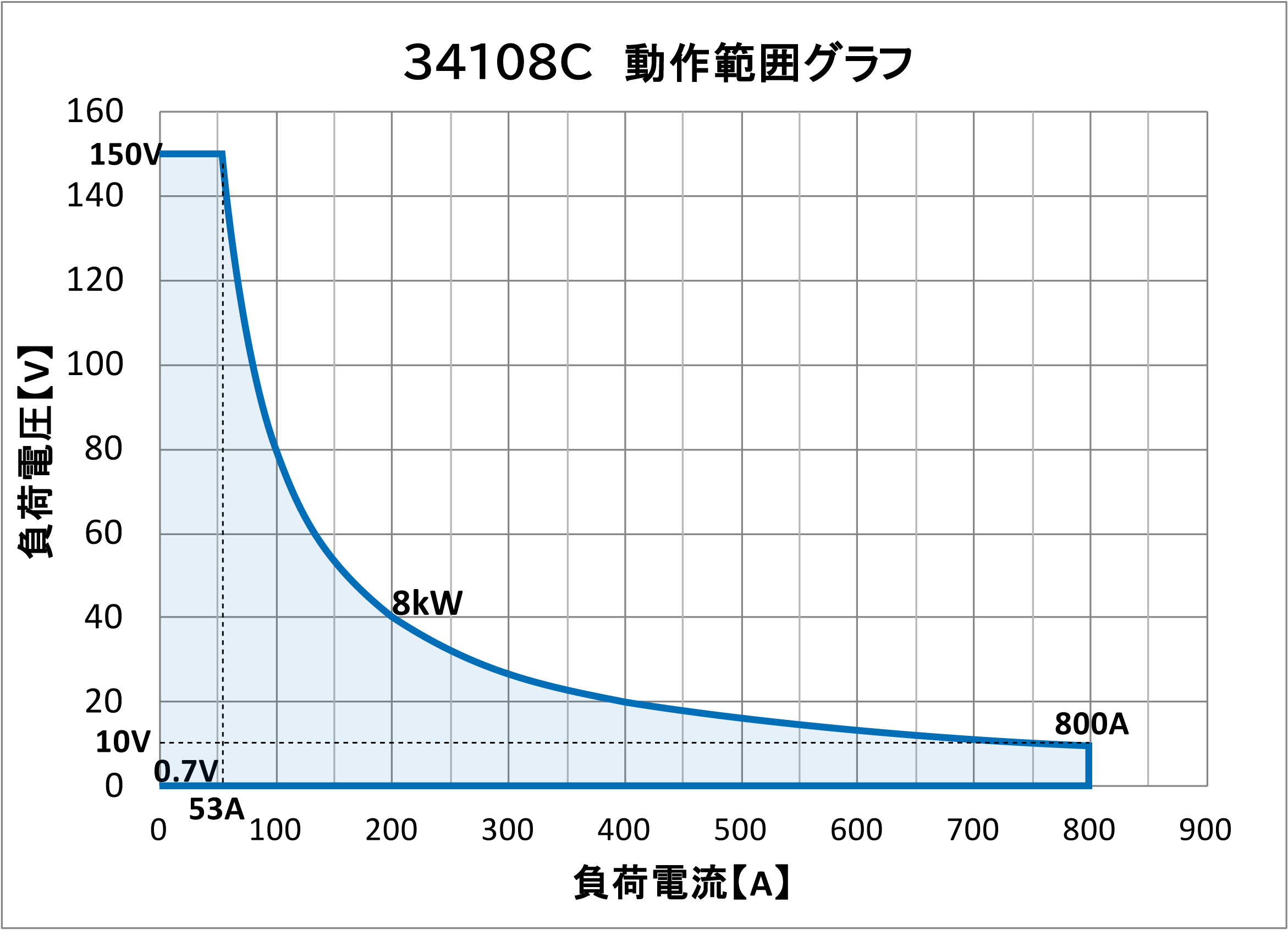

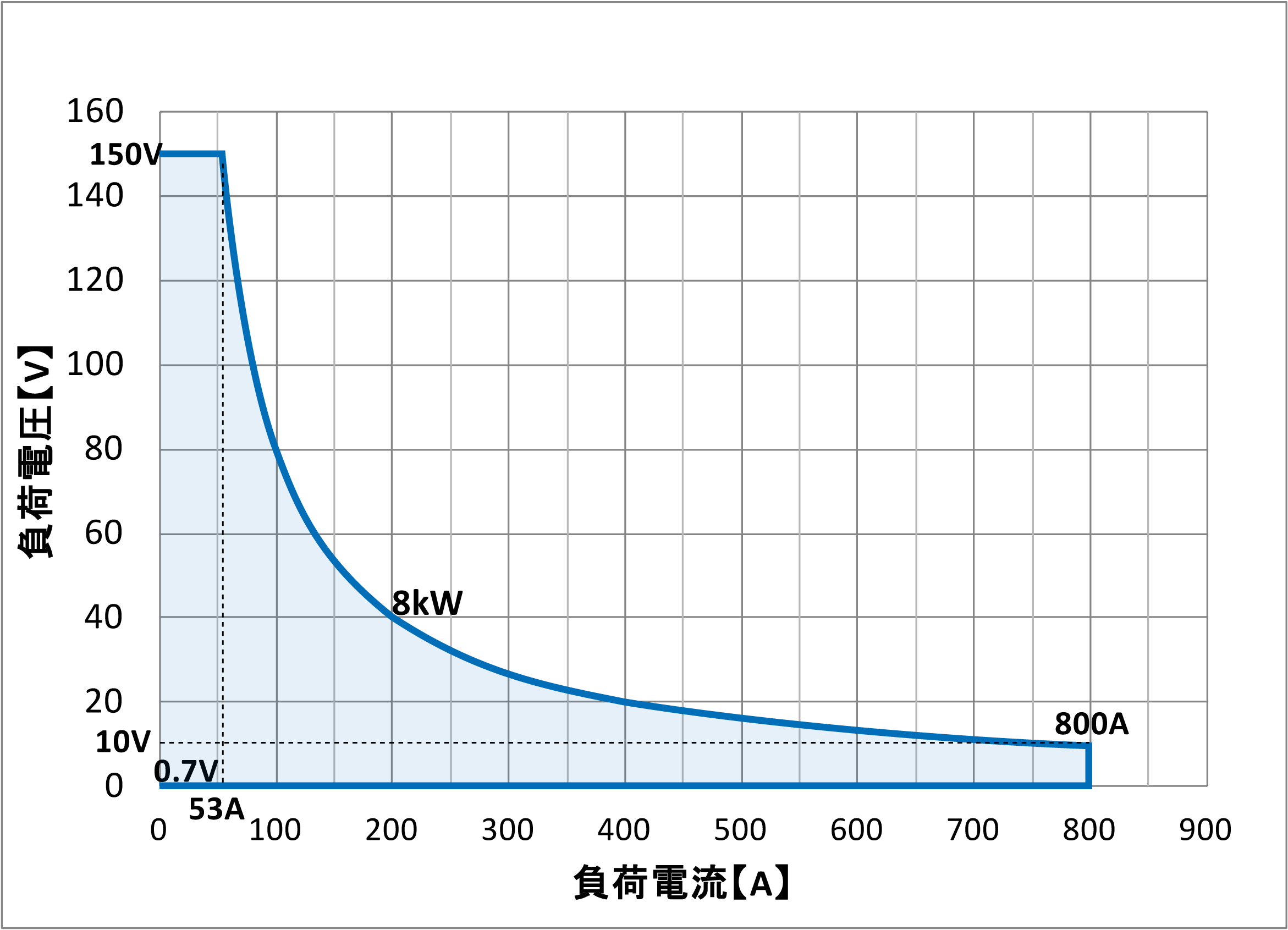

34108C動作範囲
クリックで拡大
定格電力 *16 kW6 kW8 kW8 kW
定格電流0~60 A0~600 A0~80 A0~800 A
定格電圧150 V0~150 V
最小動作電圧0.7 V@600 A0.7 V@800 A
保護機能
過電力保護(OPP)105 %105 %
過電流保護(OCP)104 %104 %
過電圧保護(OVP)105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *260 A600 A80 A800 A
分解能0.96 mA9.6 mA1.28 mA12.8 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ15000 Ω~0.25 Ω0.25 Ω~0.0012 Ω 11250 Ω~0.1875 Ω0.1875 Ω~0.0009 Ω
分解能66.666 uS4.167 uΩ88.888 uS3.125 uΩ
確度±0.2 % of (Setting + Range)
定電圧(CV)
モード
レンジ150 V150 V
分解能2.5 mV2.5 mV
確度±0.05 % of (Setting + Range)
定電力(CP)
モード
レンジ600 W6000 W800 W8000 W
分解能9.6m W96m W12.8 mW128m W
確度±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ150 V600 A150 V800 A
分解能2.5 mV9.6 mA2.5 mV12.8 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ150 V6000 W150 V8000 W
分解能2.5 mV96 mW2.5 mV128 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~600 A0~800 A
サージ時間10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.0144 A~0.9 A/us0.144 A~9 A/us0.0192 A~1.2 A/us0.192 A~12 A/us
分解能0.0036 A/us0.036 A/us0.0048 A/us0.048 A/us
最小立ち上がり
時間
66.7us (標準)
電流
レンジ0~60 A60~600 A0~80 A80~800 A
分解能0.96 mA9.6 mA1.28 mA12.8 mA
測定
電圧
リードバック
レンジ (5桁)0~15 V15~150 V0~15 V15~150 V
分解能0.25 mV2.5 mV0.25 mV2.5 mV
確度± 0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~60 A60~600 A0~80 A80~800 A
分解能0.96 mA9.6 mA1.28 mA12.8 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)600 W6000 W800 W8000 W
分解能0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0012 Ω0.0009 Ω
最大短絡電流600 A800 A
負荷オン電圧0.25~62.5 V0.25~62.5 V
負荷オフ電圧0~62.5 V0~62.5 V
消費電力510 VA920 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 446 × 444 × 763 (mm)572 × 444 × 763 (mm)
H × W × D(ホイール含まず) 342 × 444 ×763 (mm) 468 × 444 × 763 (mm)
質量62 kg77.5 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34110C, 34112C, 34115C
型名34110C34112C34115C
負荷動作範囲

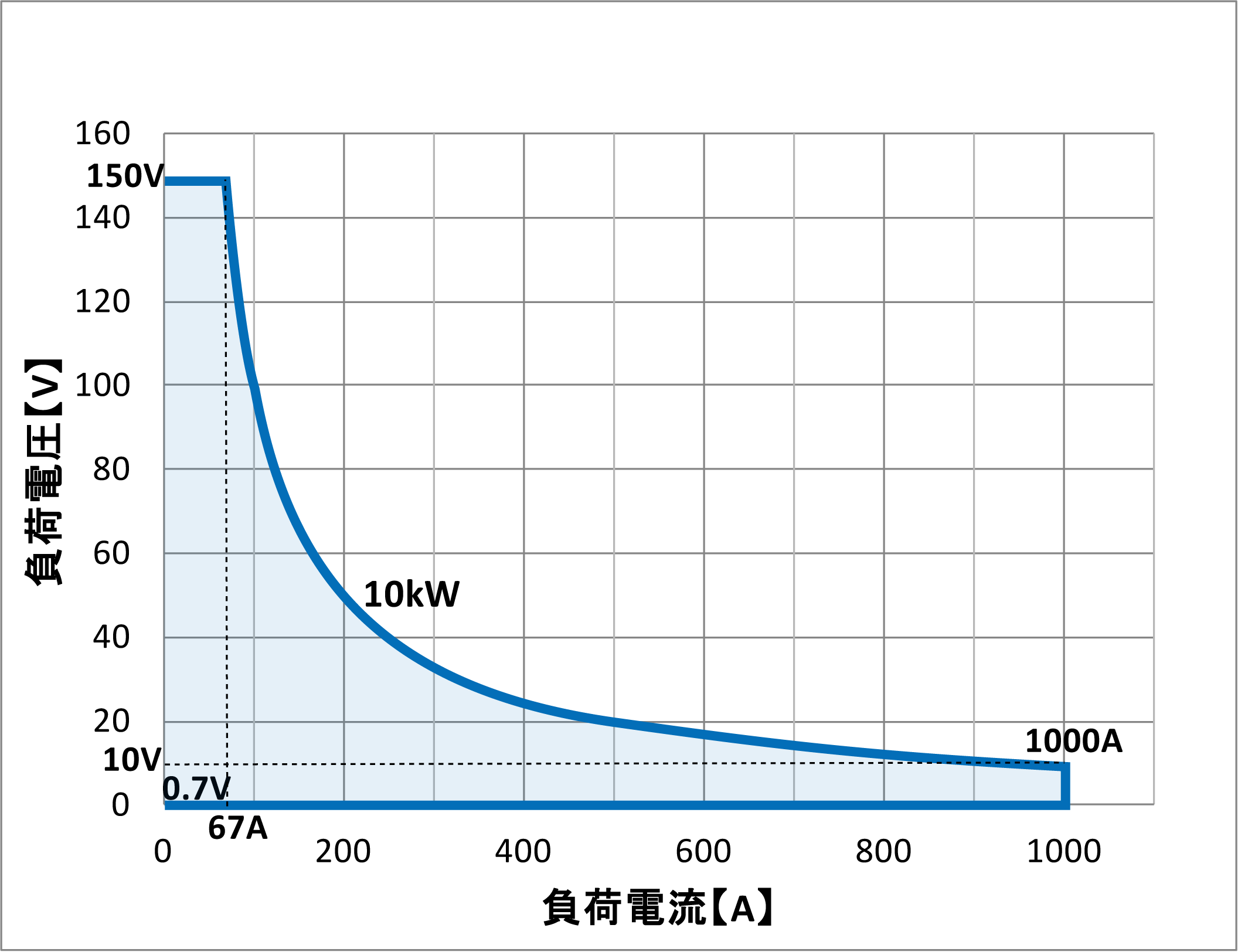

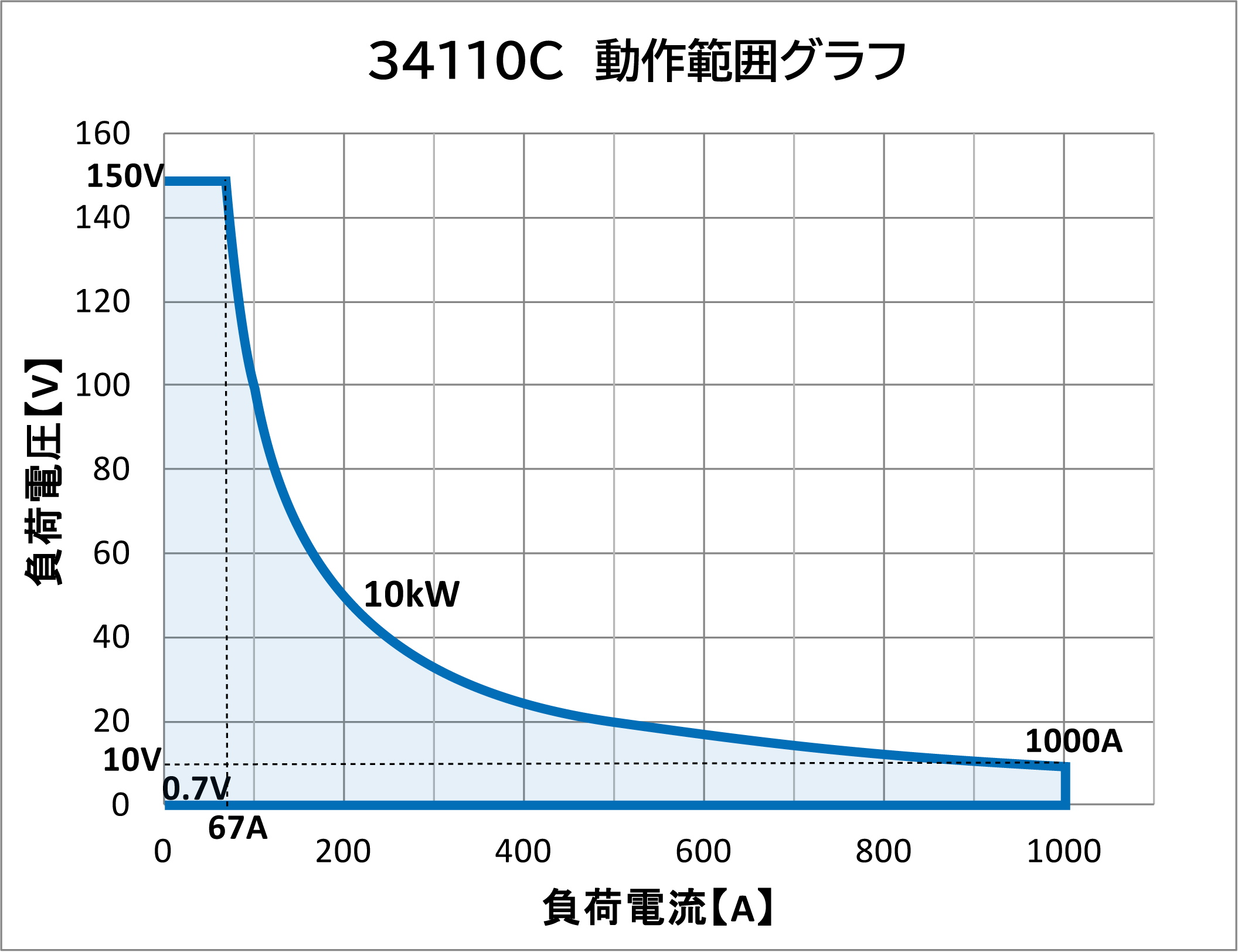

34110C動作範囲
クリックで拡大

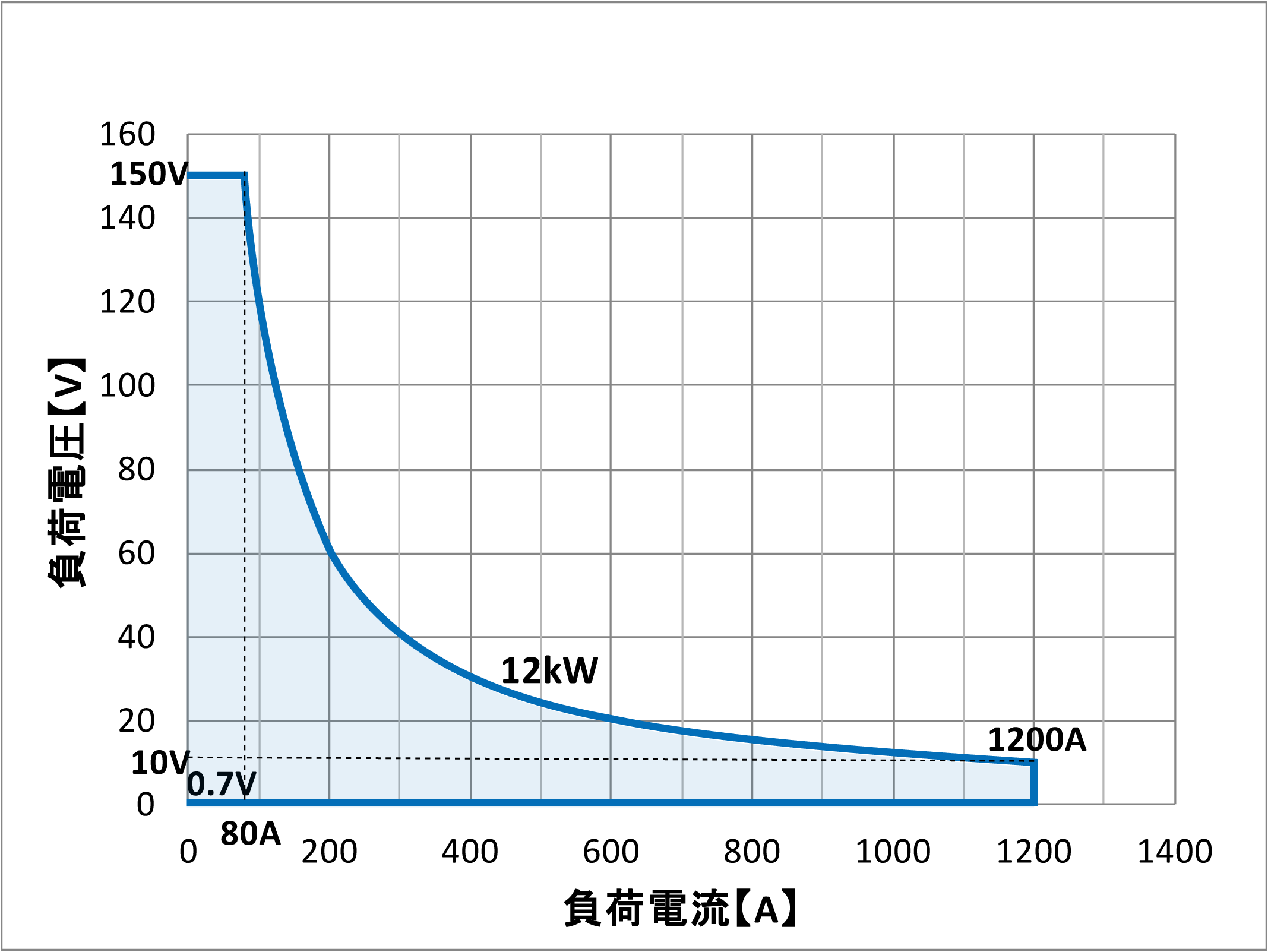

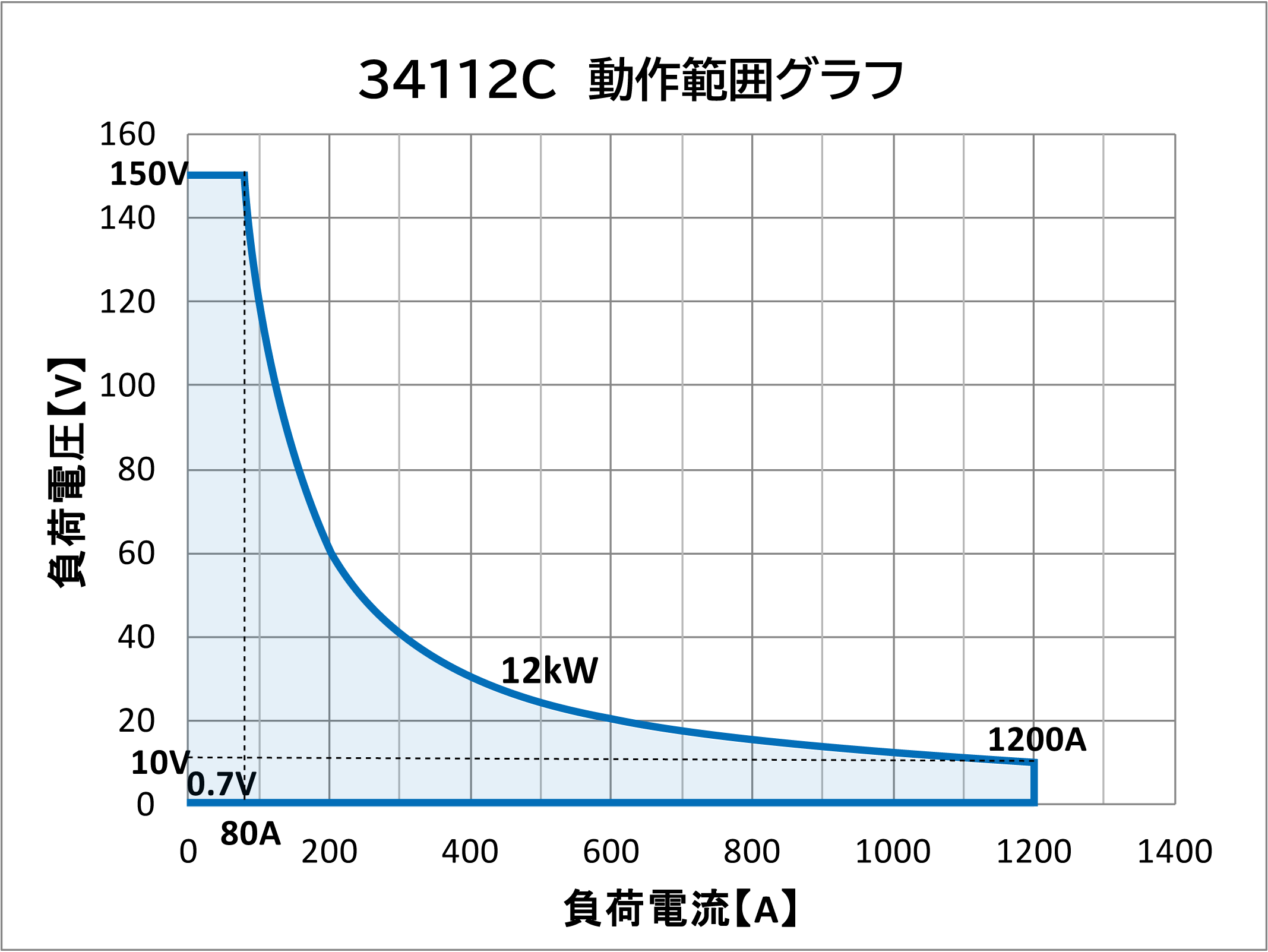

34112C動作範囲
クリックで拡大

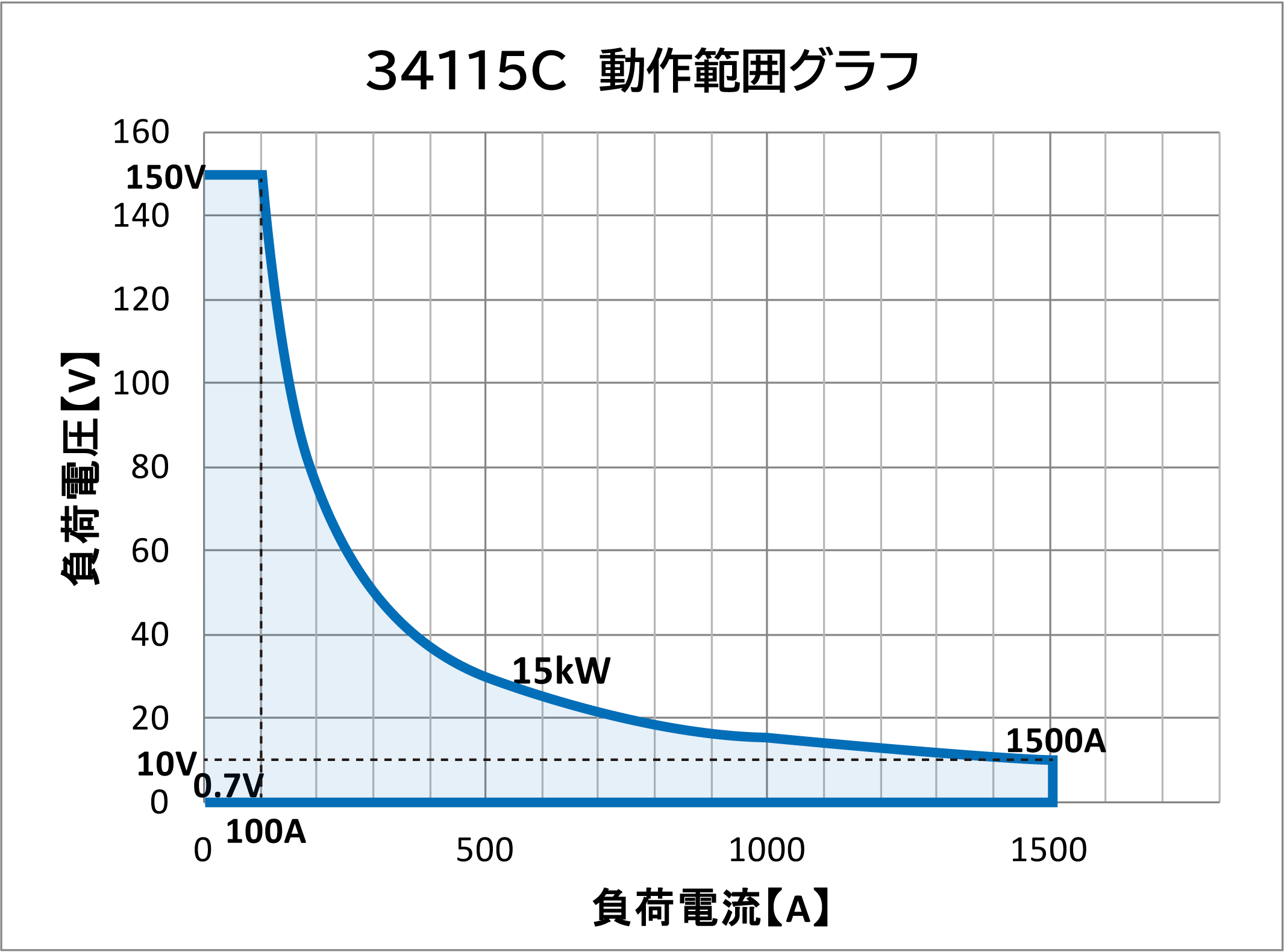

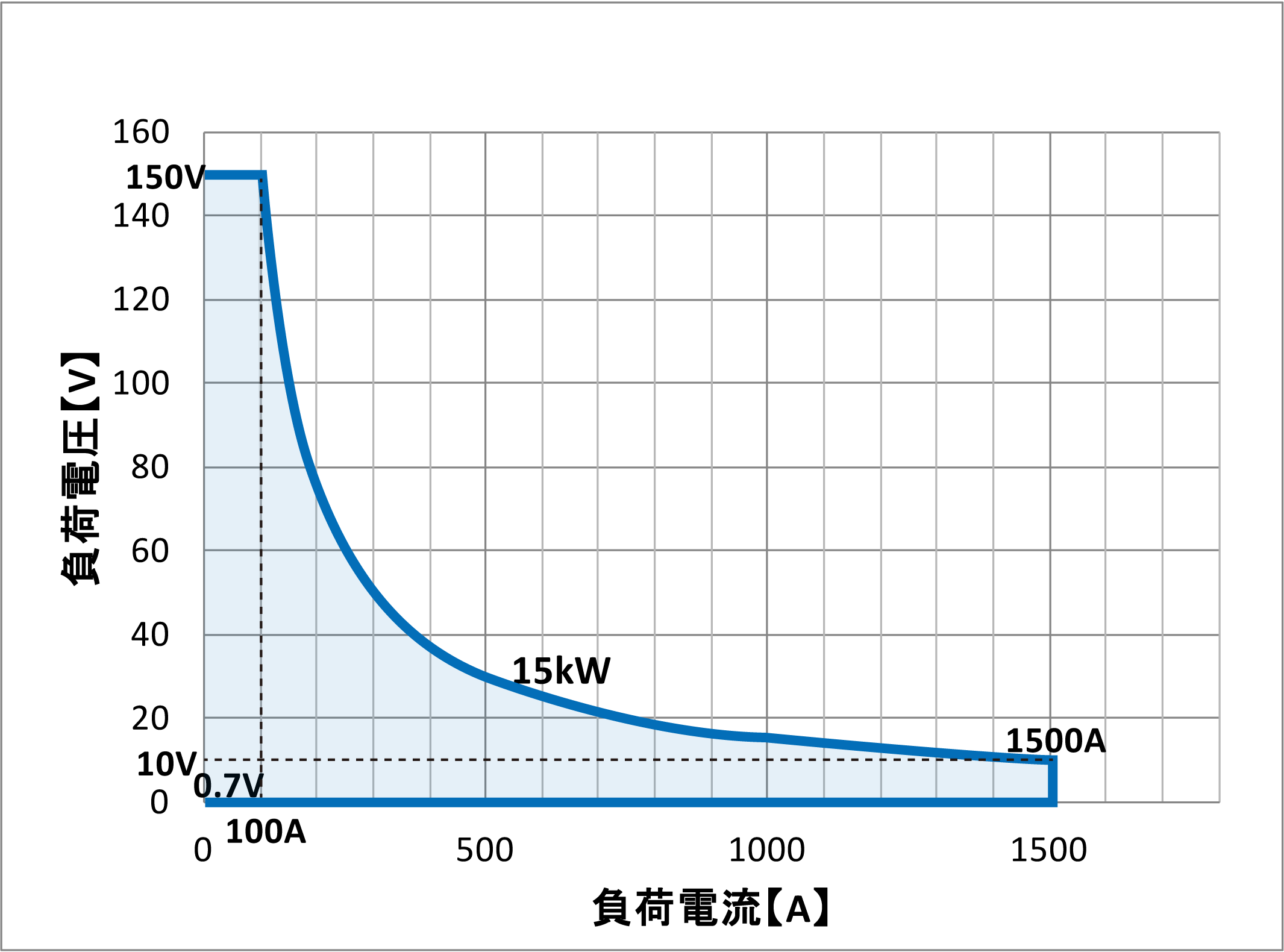

34115C動作範囲
クリックで拡大
定格電力 *110 kW10 kW12 kW12 kW15 kW15 kW
定格電流0~100 A0~1000 A0~120 A0~1200 A0~150 A0~1500 A
定格電圧0~150 V0~150 V0~150 V
最小動作電圧0.7 V@1000 A0.7 V@1200 A0.7 V@1500 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *2100 A1000 A120 A1200 A150 A1500 A
分解能1.6 mA16 mA1.92 mA19.2 mA2.4 mA24 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ9000 Ω~
0.15 Ω
0.15 Ω~
0.0007 Ω
7500 Ω~
0.125 Ω
0.125 Ω~
0.0006 Ω
6000 Ω~
0.1 Ω
0.1 Ω~
0.0005 Ω
分解能111.111 uS2.5 uΩ133.333 uS2.084 uΩ166.666 uS1.667 uΩ
確度±0.4 % of (Setting + Range)
定電圧(CV)
モード
レンジ150 V150 V150 V
分解能2.5 mV2.5 mV2.5 mV
確度±0.1 % of (Setting + Range)
定電力(CP)
モード
レンジ1000 W10000 W1200 W12000 W1500 W15000 W
分解能16 mW160 mW19.2 mW192 mW24 mW240 mW
確度±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ150 V1000 A150 V1200 A150 V1500 A
分解能2.5 mV3.2 mA2.5 mV19.2 mA2.5 mV24 mA
確度±2.0% of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ150 V10000 W150 V12000 W150 V15000 W
分解能2.5 mV160 mW2.5 mV192 mW2.5 mV240 mW
確度±2.0% of (Setting + Range)
機能
サージテストサージと
通常の電流
0~1000 A0~1200 A0~1500 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.024 A~
1.5 A/us
0.24 A~
15 A/us
0.0288 A~
1.8 A/us
0.288 A~
18 A/us
0.036 A~
2.25 A/us
0.360 A~
22.5 A/us
分解能0.006 A/us0.06 A/us0.0072 A/us0.072 A/us0.009 A/us0.009 A/us
最小立ち上がり
時間
66.7 us (標準)
電流
レンジ0~100 A100~1000 A0~120 A120~1200 A0~150 A150~1500 A
分解能1.6 mA16 mA1.92 mA19.2 mA2.4 mA24 mA
測定
電圧
リードバック
レンジ (5桁)0~15 V15~150 V0~15 V15~150 V0~15 V15~150 V
分解能0.25 mV2.5 mV0.25 mV2.5 mV0.25 mV2.5 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~100 A100~1000 A0~120 A120~1200 A0~150 A150~1500 A
分解能1.6 mA16 mA1.92 mA19.2 mA2.4 mA24 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1000 W10000 W1200 W12000 W1500 W15000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0007 Ω0.0006 Ω0.0005 Ω
最大短絡電流1000 A1200 A1500 A
負荷オン電圧0.25~62.5 V0.25~62.5 V0.25~62.5 V
負荷オフ電圧0~62.5 V0~62.5 V0~62.5 V
消費電力920 VA920 VA1320 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 572 × 444 × 763 (mm)572 × 444 × 763 (mm)761 × 444 × 763 (mm)
H × W × D(ホイール含まず) 468 × 444 × 763 (mm) 468 × 444 × 763 (mm) 657 × 444 × 763 (mm)
質量84.8 kg92 kg116.5 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34118C, 34120C, 34124C
型名34118C34120C34124C
負荷動作範囲

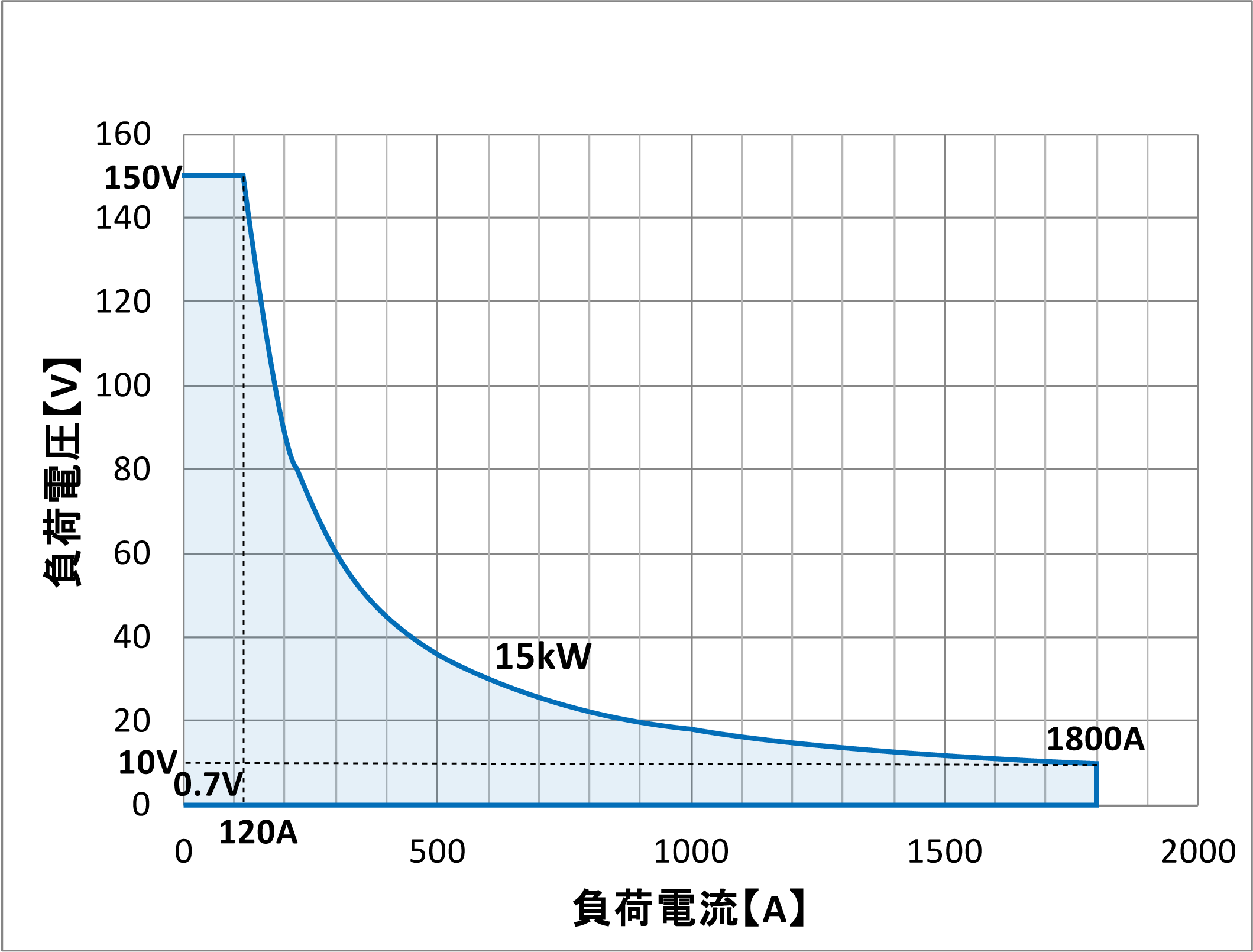

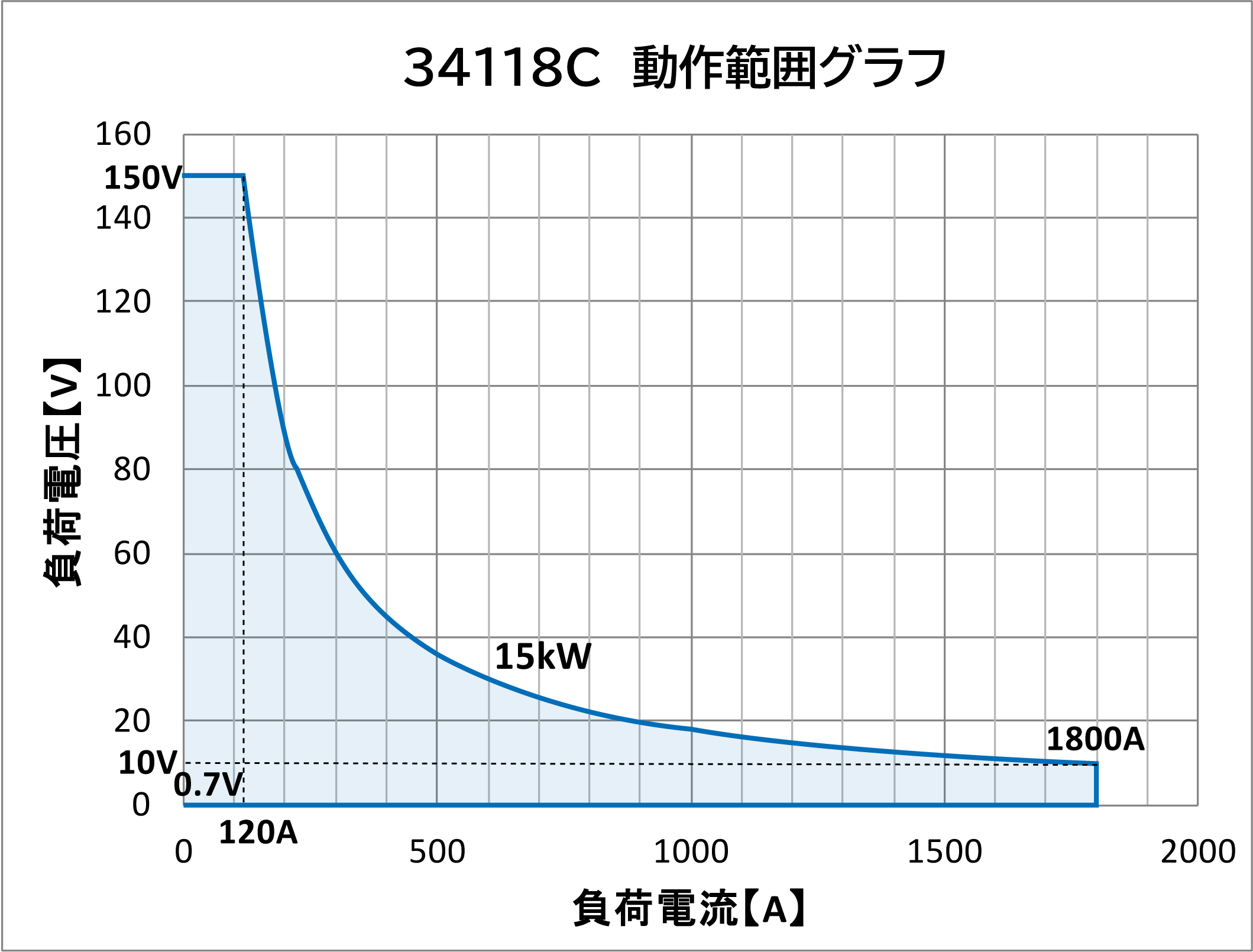

34118C動作範囲
クリックで拡大

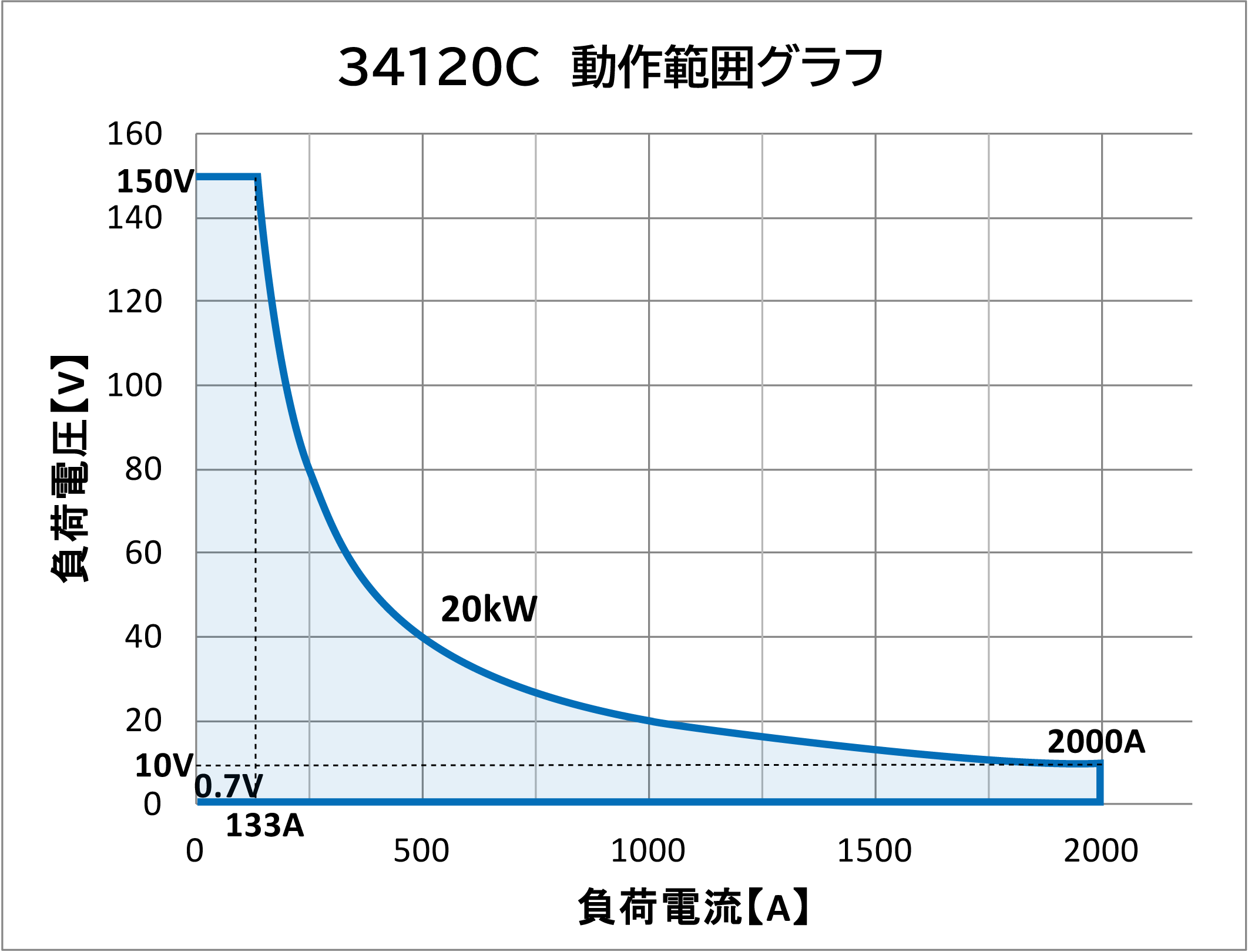

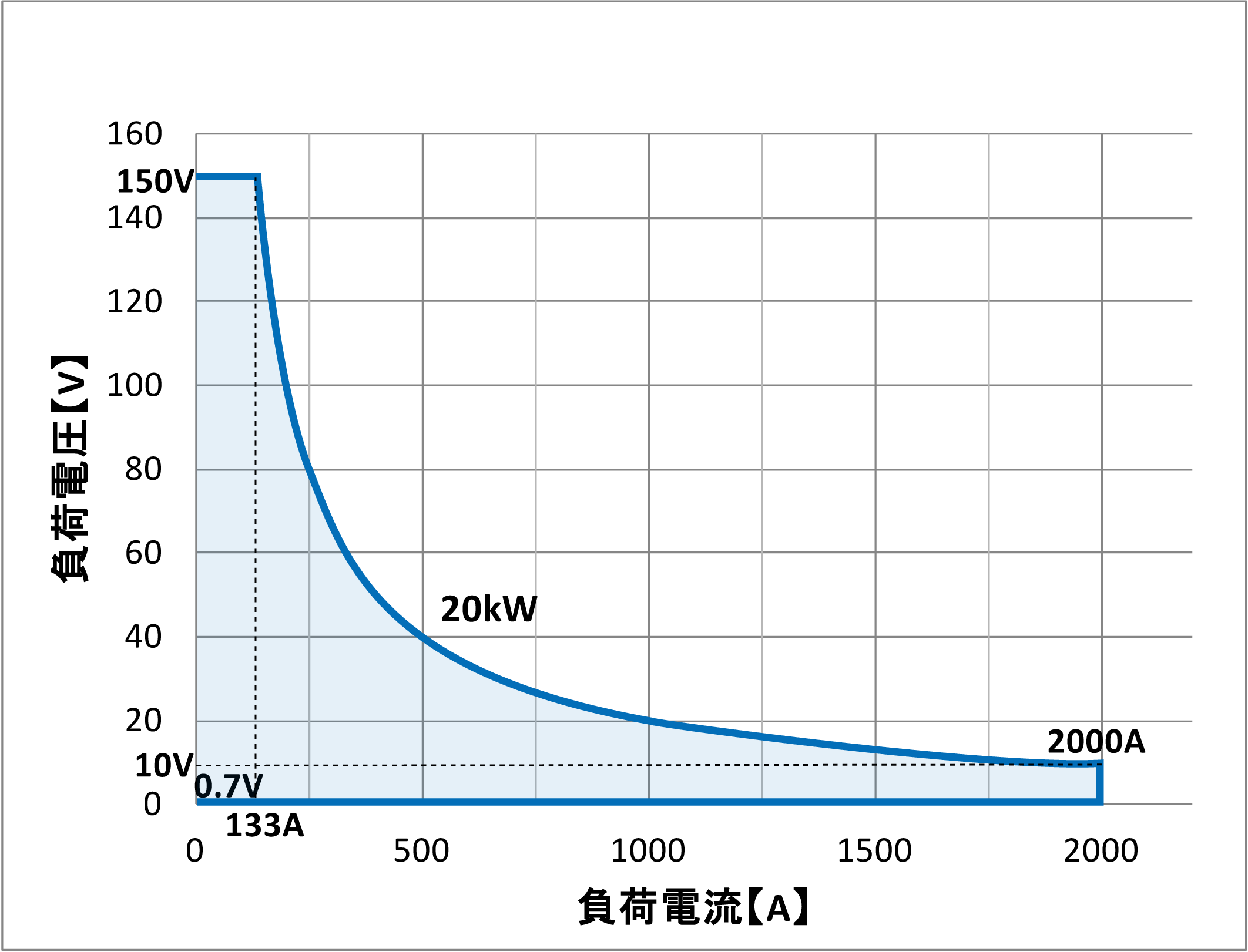

34120C動作範囲
クリックで拡大

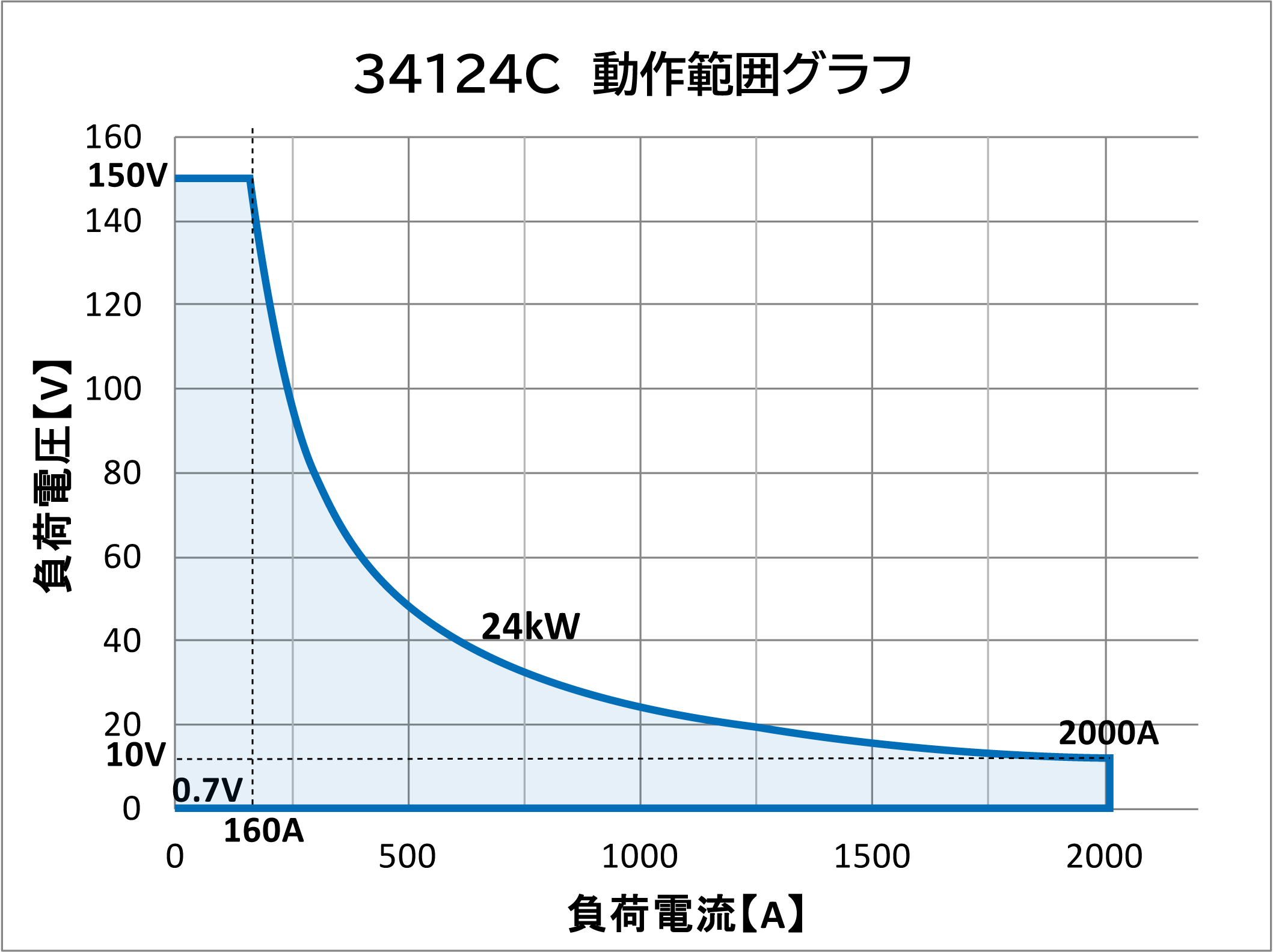

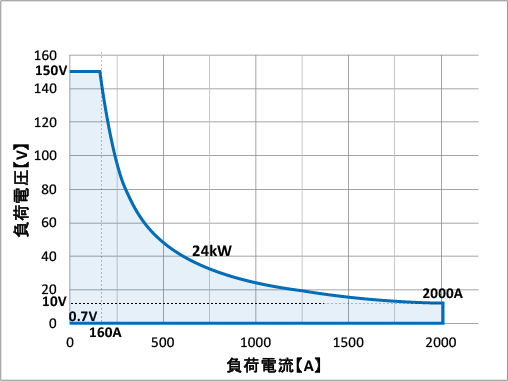

34124C動作範囲
クリックで拡大
定格電力 *118 kW18 kW20 kW20 kW24 kW24 kW
定格電流0~180 A0~1800 A0~200 A0~2000 A0~200 A0~2000 A
定格電圧0~150 V0~150 V0~150 V
最小動作電圧0.7 V@1800 A0.7 V@2000 A0.7 V@2000 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *2180 A1800 A200 A2000 A200 A2000 A
分解能2.88 mA28.8 mA3.2 mA32 mA3.2 mA32 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ5000 Ω~
0.0833 Ω
0.0833 Ω~
0.0004 Ω
4500 Ω~
0.075 Ω
0.075 Ω~
0.0004 Ω
4500 Ω~
0.075 Ω
0.075 Ω~
0.0004 Ω
分解能200 uS1.389 uΩ222.22 uS1.25 uΩ222.22 uS1.25 uΩ
確度±0.4% of (Setting + Range)
定電圧(CV)
モード
レンジ150 V150 V150 V
分解能2.5 mV2.5 mV2.5 mV
確度±0.1% of (Setting + Range)
定電力(CP)
モード
レンジ1800 W18000 W2000 W20000 W2400 W24000 W
分解能28.8 mW288m W32m W320 mW38.4 mW384 mW
確度±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ150 V1800 A150 V2000 A150 V2000 A
分解能2.5 mV28.8 mA2.5 mV32 mA2.5 mV32 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ150 V18000 W150 V20000 W150 V24000 W
分解能2.5 mV288 mW2.5 mV320 mW2.5 mV384 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~1800 A0~2000 A0~2000 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.0432 A~
2.7 A/us
0.432 A~
27 A/us
0.048 A~
3 A/us
0.48 A~
30 A/us
0.048 A~
3 A/us
0.48 A~
30 A/us
分解能0.0108 A/us0.108 A/us0.012 A/us0.12 A/us0.012 A/us0.12 A/us
最小立ち上がり
時間
66.7 us (標準)
電流
レンジ0~180 A180~1800 A0~200 A200~2000 A0~200 A200~2000 A
分解能2.88 mA28.8 mA3.2 mA32 mA3.2 mA32 mA
測定
電圧
リードバック
レンジ (5桁)0~15 V15~150 V0~15 V15~150 V0~15 V15~150 V
分解能0.25 mV2.5 mV0.25 mV2.5 mV0.25 mV2.5 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~180 A180~1800 A0~200 A200~2000 A0~200 A200~2000 A
分解能2.88 mA28.8 mA3.2 mA32 mA3.2 mA32 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1800 W18000 W2000 W20000 W2400 W24000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0004 Ω0.0004 Ω0.0004 Ω
最大短絡電流1800 A2000 A2000 A
負荷オン電圧0.25~62.5 V0.25~62.5 V0.25~62.5 V
負荷オフ電圧0~62.5 V0~62.5 V0~62.5 V
消費電力1320 VA1700 VA1700 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 761 × 444 × 763 (mm) 884 × 444 × 763 (mm) 884 × 444 × 763 (mm)
H × W × D(ホイール含まず) 657 × 444 × 763 (mm) 780 × 444 × 763 (mm) 780 × 444 × 763 (mm)
質量124 kg140.5 kg155 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

定格電圧600Vモデル

34206C, 34208C
型名34206C34208C
負荷動作範囲

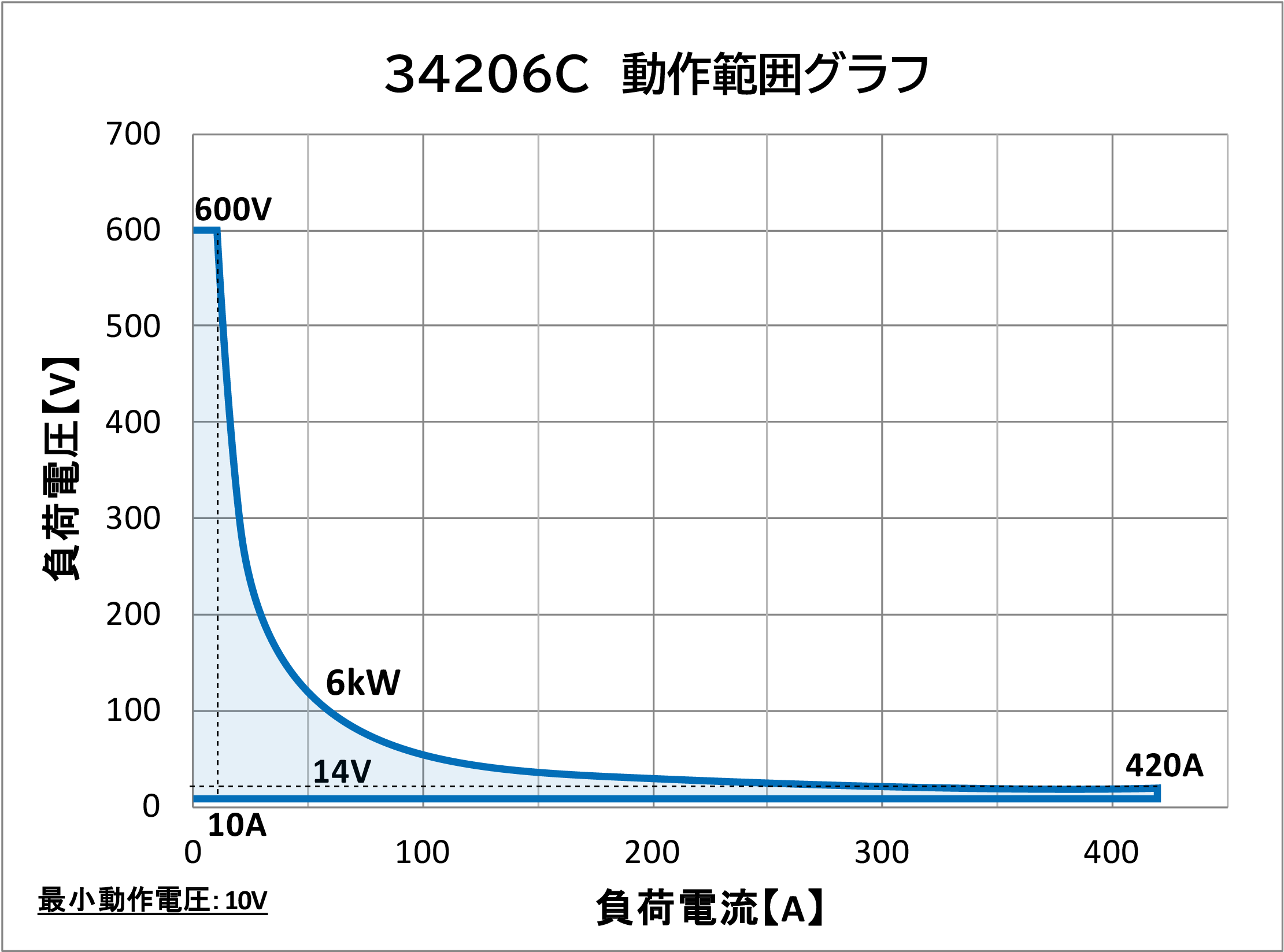

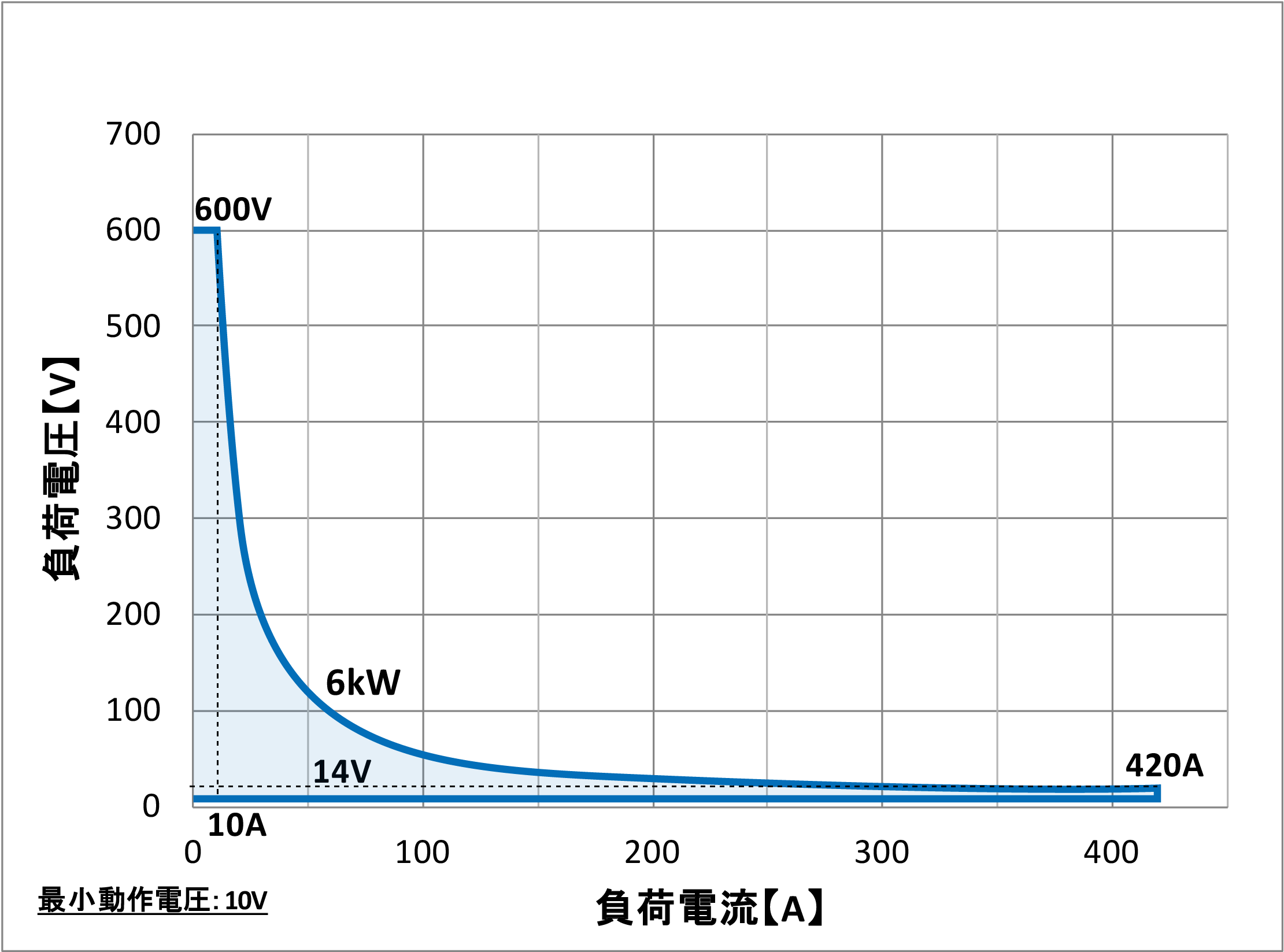

34206C動作範囲
クリックで拡大

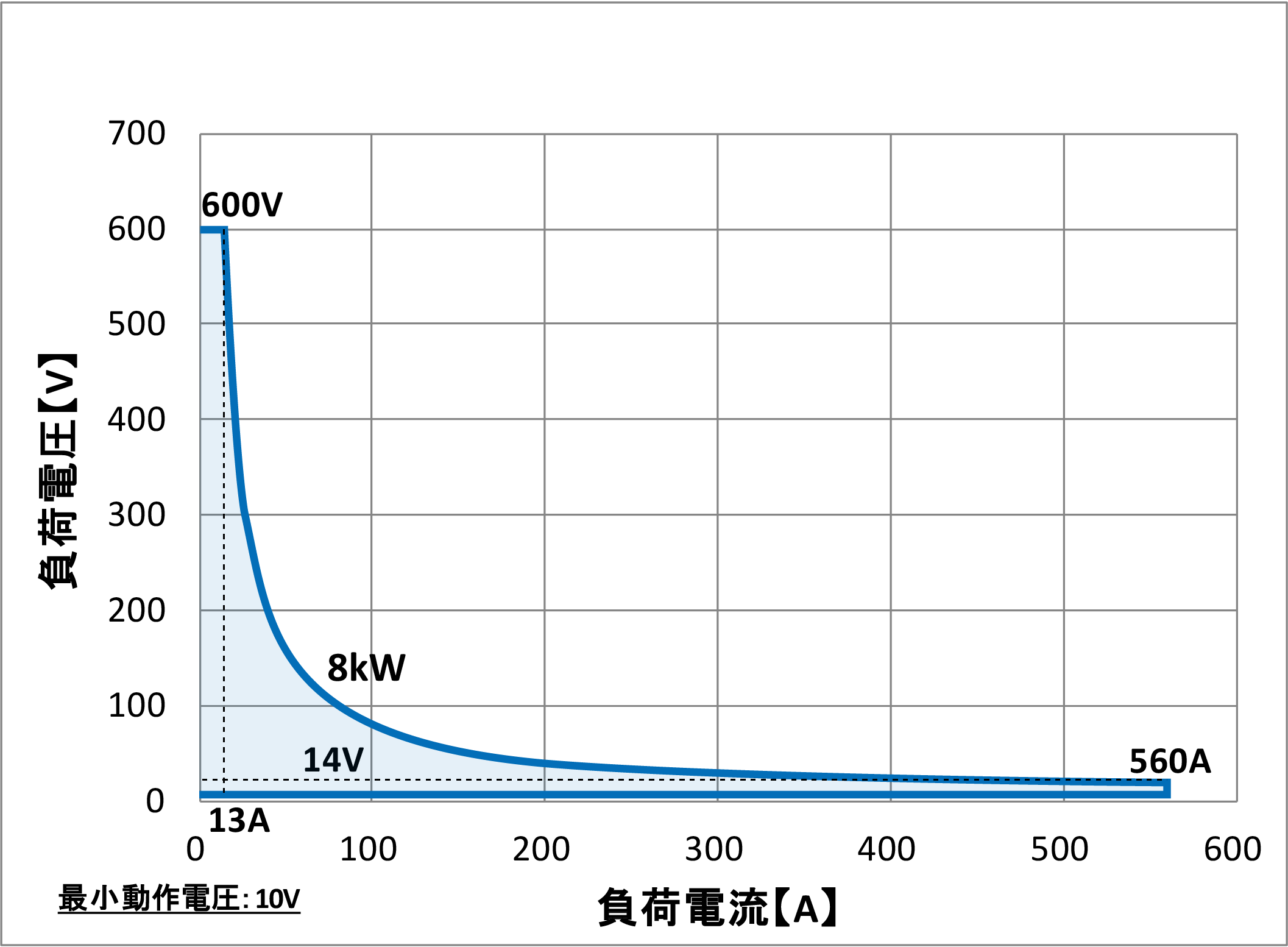

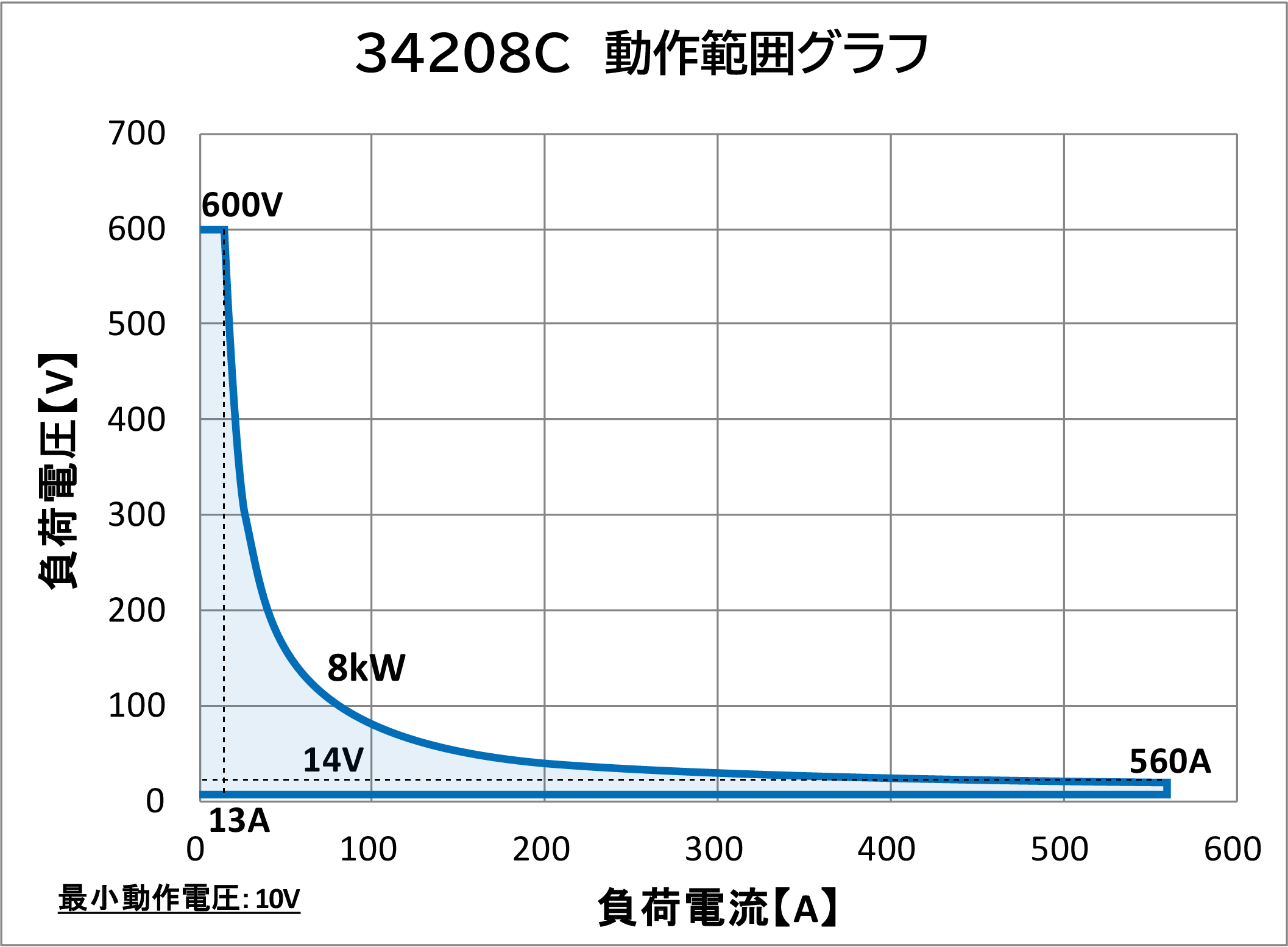

34208C動作範囲
クリックで拡大
定格電力 *16 kW6 kW8 kW8 kW
定格電流0~42 A0~420 A0~56 A0~560 A
定格電圧0~600V0~600 V
最小動作電圧10 V@420 A10 V@560 A
保護機能
過電力保護(OPP)105 %105 %
過電流保護(OCP)104 %104 %
過電圧保護(OVP)105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *242 A420 A56 A560 A
分解能0.672 mA6.72 mA0.896 mA8.96m A
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ85712 Ω~
1.42853 Ω
1.42853 Ω~
0.02384 Ω
64284 Ω~
1.0714 Ω
1.0714 Ω~
0.01788 Ω
分解能11.6669 uS23.84 uΩ15.5559 uS17.88 uΩ
確度±0.4 % of (Setting + Range)
定電圧(CV)
モード
レンジ600 V600 V
分解能10 mV10 mV
確度±0.1% of (Setting + Range)
定電力(CP)
モード
レンジ600 W6000 W800 W8000 W
分解能9.6 mW96 mW12.8 mW128 mW
確度±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ600 V420 A600 V560 A
分解能10 mV6.72 mA10 mV8.96 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ600 V6000 W600 V8000 W
分解能10 mV96 mW10 mV128 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~420 A0~560 A
サージ時間10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.0288~1.8 A/us0.288 A~18 A/us0.0288 A~1.8 A/us0.288 A~18 A/us
分解能0.0072 A/us0.072 A/us0.0072 A/us0.072 A/us
電流
レンジ0~42 A42~420 A0~56 A56~560 A
分解能0.672 mA6.72 mA0.896 mA8.96 mA
測定
電圧
リードバック
レンジ (5桁)0~60 V60~600 V0~60 V60~600 V
分解能1 mV10 mV1 mV10 mV
確度± 0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~42 A42~420 A0~56 A56~560 A
分解能0.672 mA6.72 mA0.896 mA8.96 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)600 W6000 W800 W8000 W
分解能0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0239 Ω0.0179 Ω
最大短絡電流420 A560 A
負荷オン電圧0.4~100 V0.4~100 V
負荷オフ電圧0~100 V0~100 V
消費電力510 VA920 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 446 × 444 × 763 (mm)572 × 444 × 763 (mm)
H × W × D(ホイール含まず) 342 × 444 × 763 (mm) 468 × 444 × 763 (mm)
質量62 kg77.5 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34210C, 34212C, 34215C
型名34210C34212C34215C
負荷動作範囲

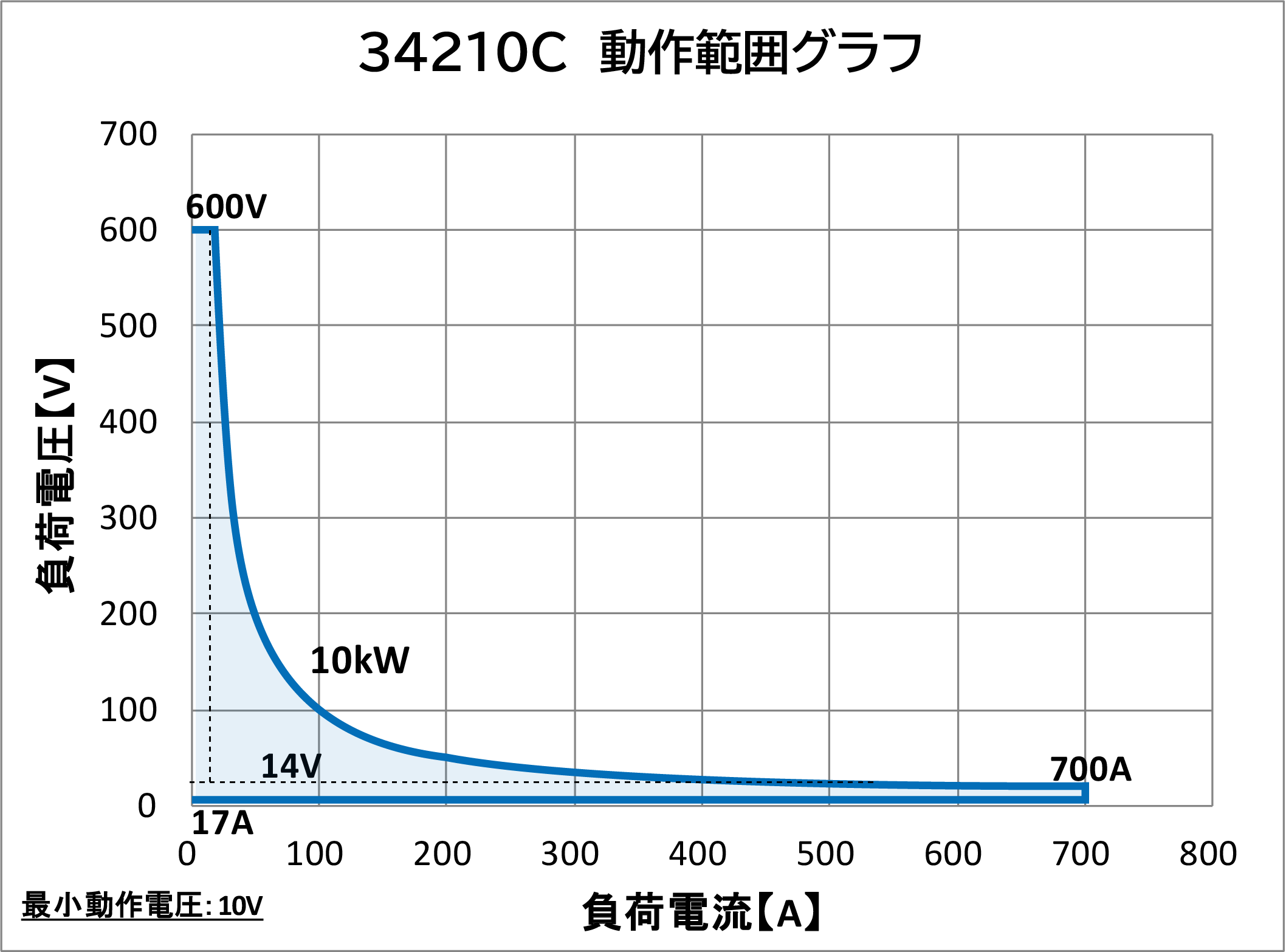

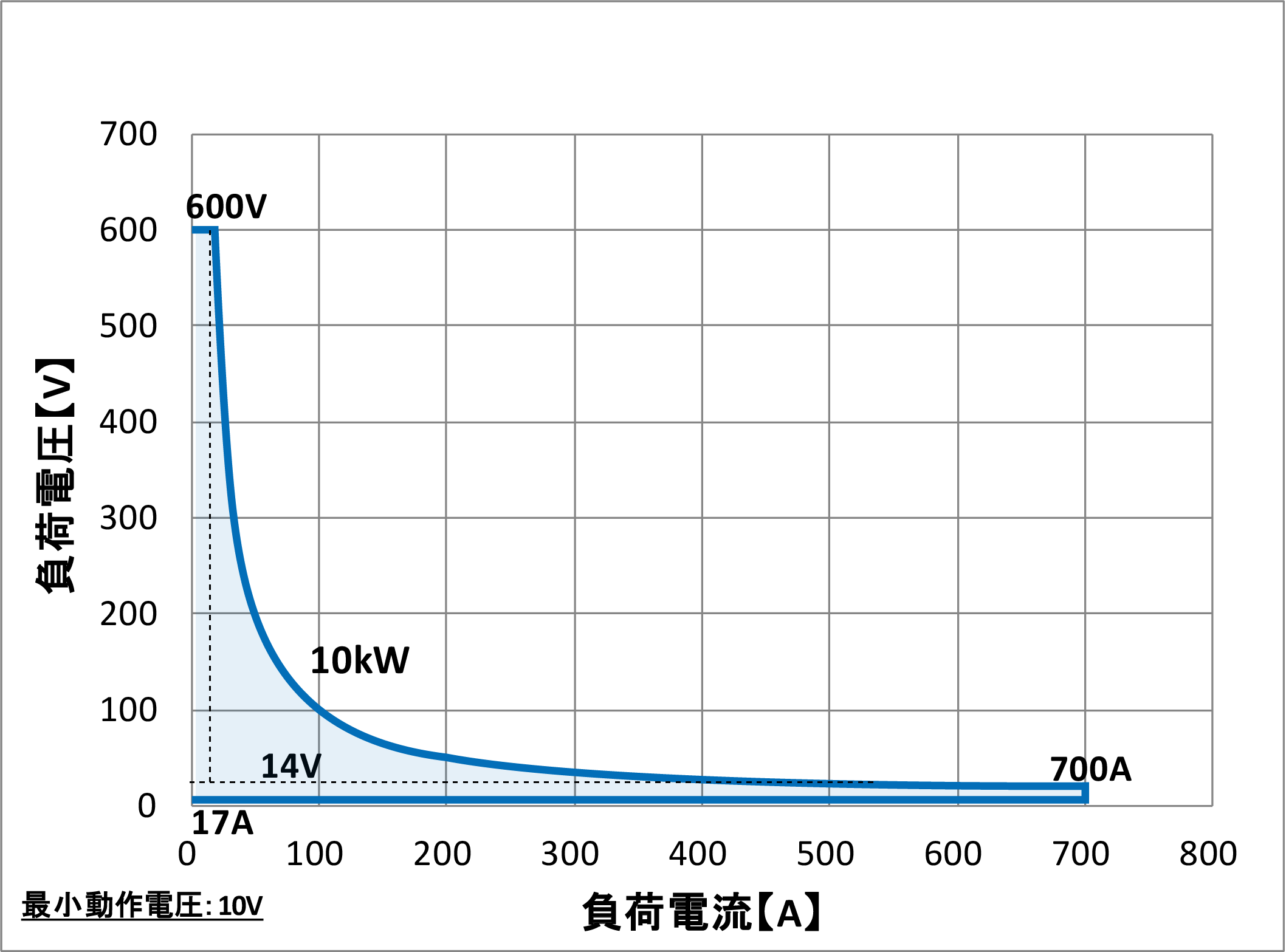

34210C動作範囲
クリックで拡大

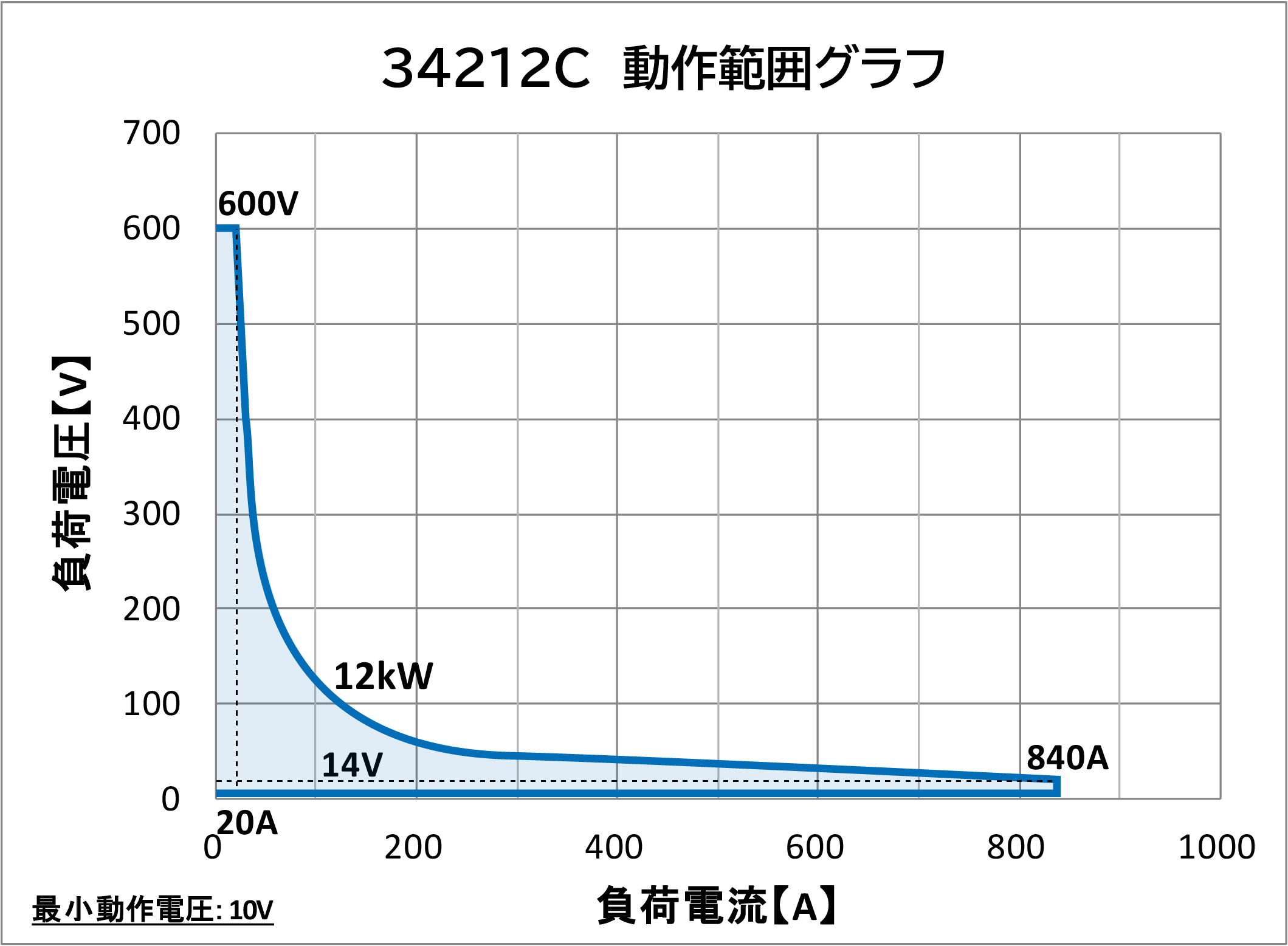

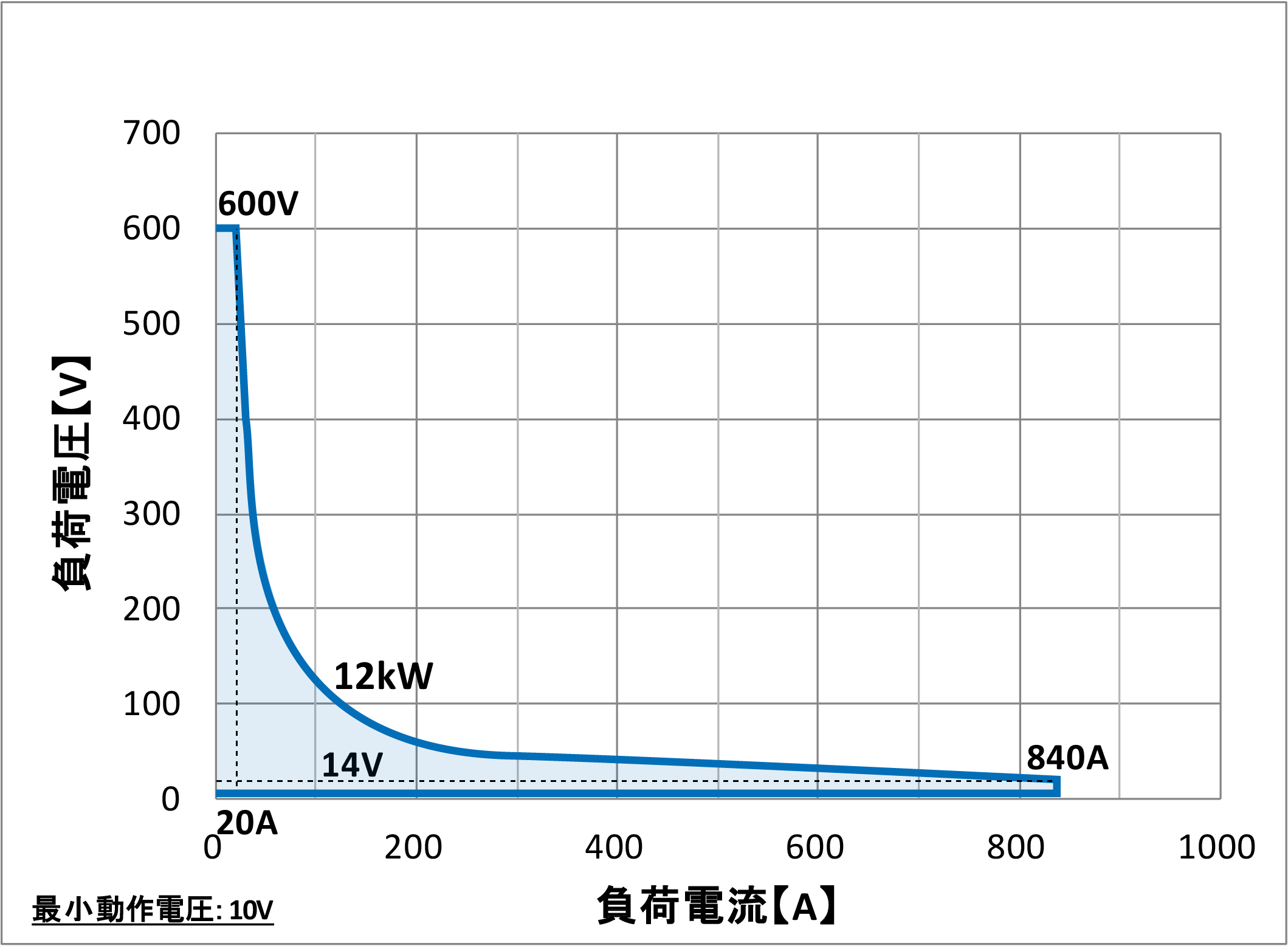

34212C動作範囲
クリックで拡大

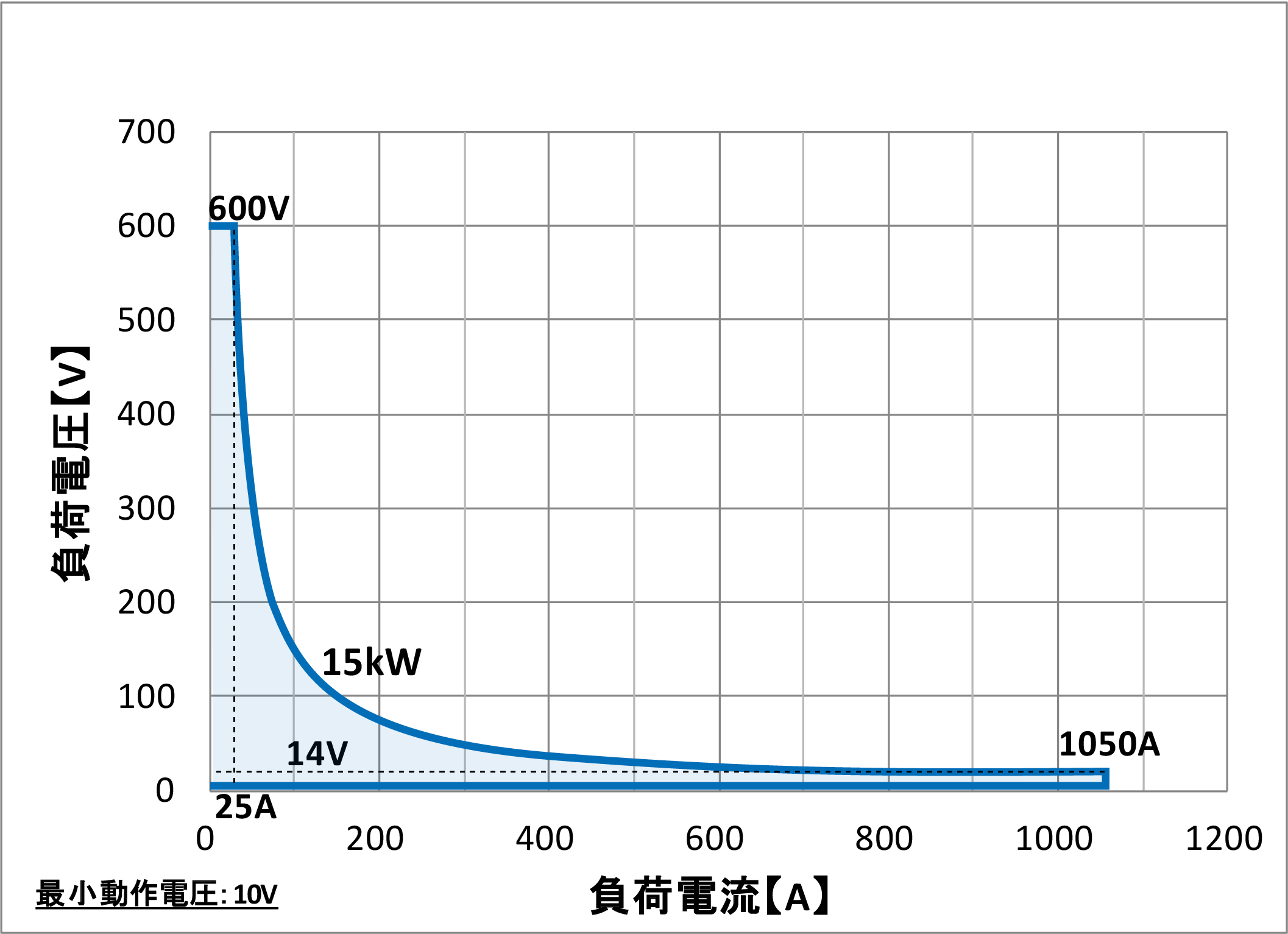

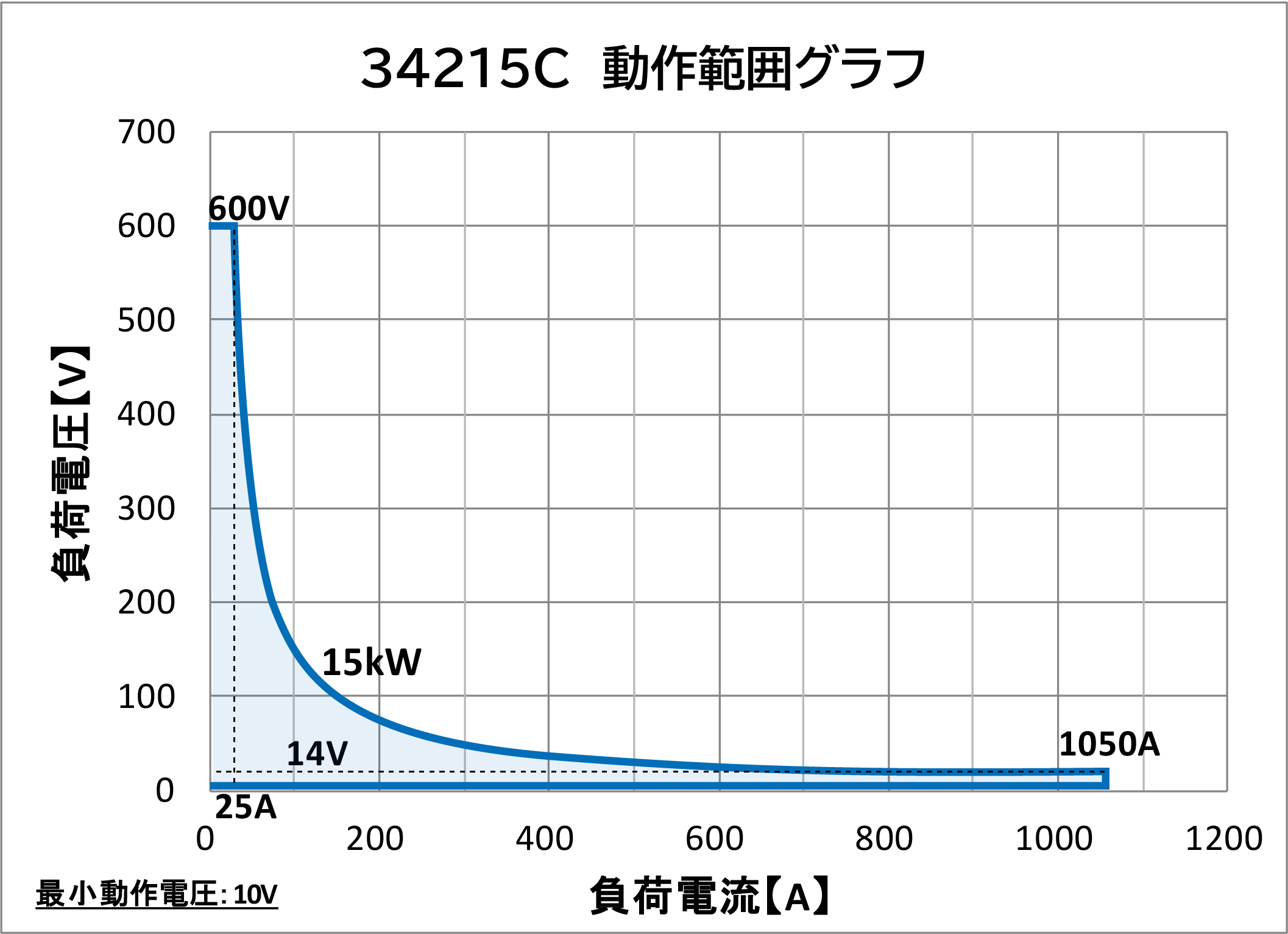

34215C動作範囲
クリックで拡大
定格電力 *110 kW10 kW12 kW12 kW15 kW15 kW
定格電流0 ~ 70 A0 ~ 700 A0 ~ 84 A0 ~ 840 A0 ~ 105 A0 ~ 1050 A
定格電圧0 ~ 600 V0 ~ 600 V0 ~ 600 V
最小動作電圧10 V@700 A10 V@840 A10 V@1050 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *270 A700 A84 A840 A105 A1050 A
分解能1.12 mA11.2 mA1.344 mA13.44 mA1.68 mA16.8 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ51427.2 Ω~
0.85712 Ω
0.85712 Ω~
0.014304 Ω
42856 Ω~
0.714267 Ω
0.714267 Ω~
0.01192 Ω
34284.8 Ω~
0.571413 Ω
0.571413 Ω~
0.009536 Ω
分解能19.4449 uS14.304 uΩ23.3339 uS11.92 uΩ29.1674 uS9.536 uΩ
確度±0.4 % of (Setting + Range)
定電圧(CV)
モード
レンジ600 V600 V600 V
分解能10 mV10 mV10 mV
確度±0.1 % of (Setting + Range)
定電力(CP)
モード
レンジ1000 W10000 W1200 W12000 W1500 W15000 W
分解能16 mW160 mW19.2 mW192 mW24 mW240 mW
確度±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ600 V700 A600 V840 A600 V1050 A
分解能10 mV11.2 mA10m V13.44 mA10 mV16.8 mA
確度±2.0% of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ600 V10000 W600 V12000 W600 V15000 W
分解能10 mV160m W10 mV192 mW10 mV240 mW
確度±2.0% of (Setting + Range)
機能
サージテストサージと
通常の電流
0~700 A0~840 A0~1050 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.0336 A~
2.1 A/us
0.336 A~
21 A/us
0.0384 A~
2.4 A/us
0.384 A~
24 A/us
0.0432 A~
2.7 A/us
0.432 A~
27 A/us
分解能0.0084 A/us0.084 A/us0.0096 A/us0.096 A/us0.0108 A/us0.108 A/us
電流
レンジ0~70 A70~700 A0~84 A84~840 A0~105 A105~1050 A
分解能1.12 mA11.2 mA1.334 mA13.34 mA1.68 mA16.8 mA
測定
電圧
リードバック
レンジ (5桁)0~60 V60~600 V0~60 V60~600 V0~60 V60~600 V
分解能1 mV10 mV1 mV10 mV1 mV10 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~70 A70~700 A0~84 A84~840 A0~105 A105~1050 A
分解能1.12 mA11.2 mA1.334 mA13.34 mA1.68 mA16.8 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1000 W10000 W1200 W12000 W1500 W15000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0143 Ω0.00120 Ω0.0096 Ω
最大短絡電流700 A840 A1050 A
負荷オン電圧0.4~100 V0.4~100 V0.4~100 V
負荷オフ電圧0~100 V0~100 V0~100 V
消費電力920 VA920 VA1320 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 572 × 444 × 763 (mm)572 × 444 × 763 (mm)761 × 444 × 763 (mm)
H × W × D(ホイール含まず) 468 × 444 × 763 (mm) 468 × 444 × 763 (mm) 657 × 444 × 763 (mm)
質量84.8 kg92 kg116.5 kg

回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34218C, 34220C, 34224C
型名34218C34220C34224C
負荷動作範囲

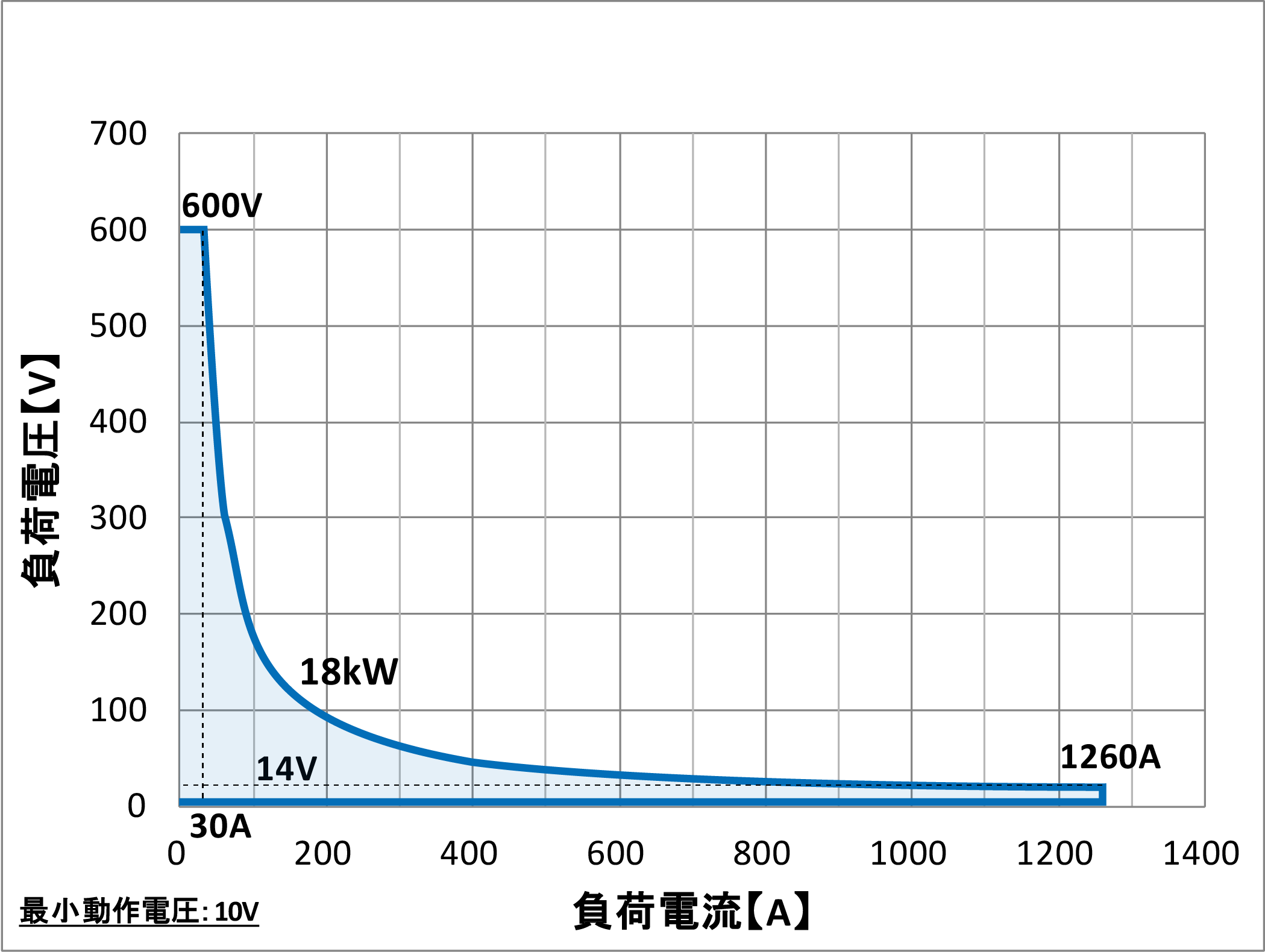

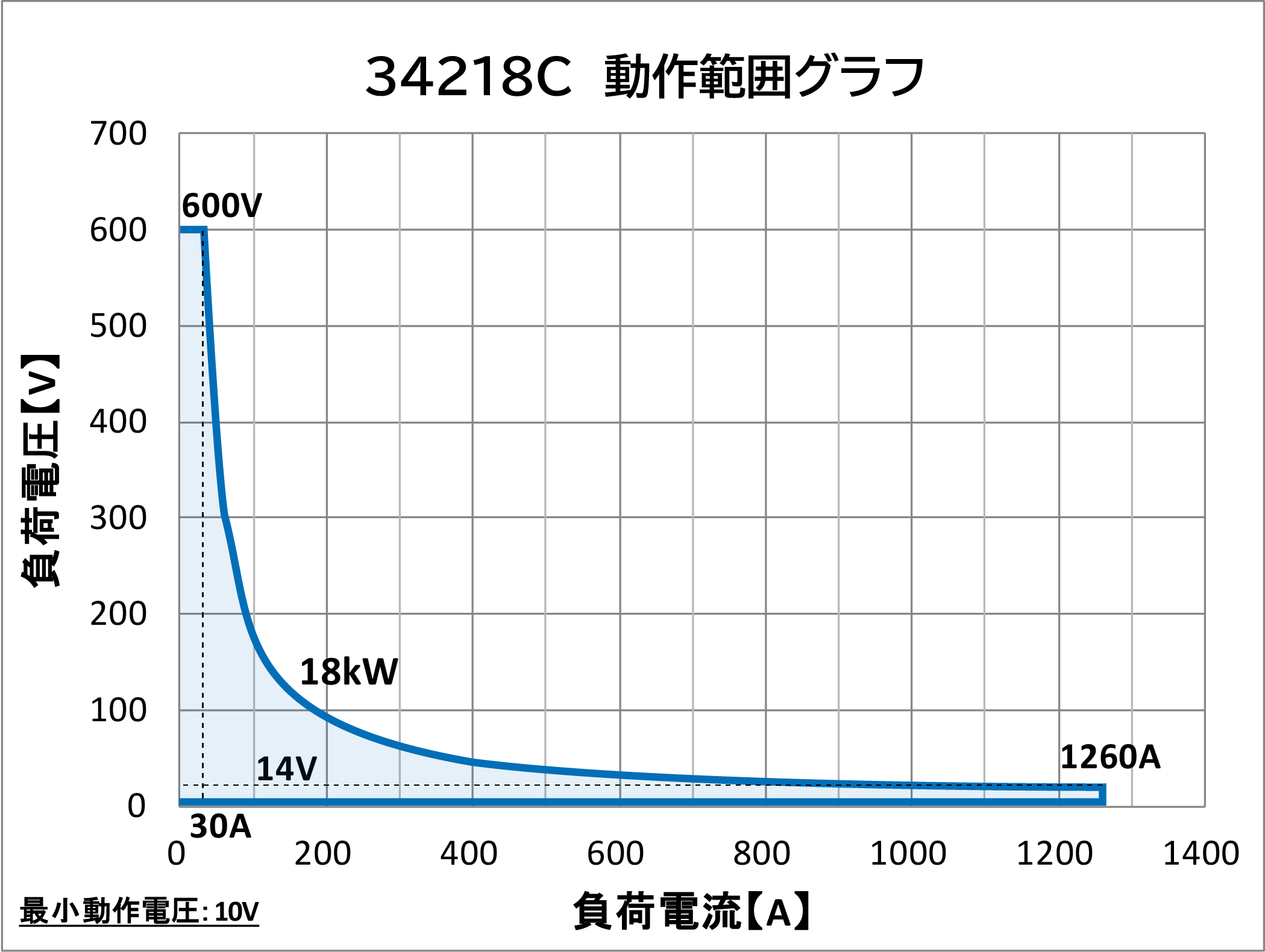

34218C動作範囲
クリックで拡大

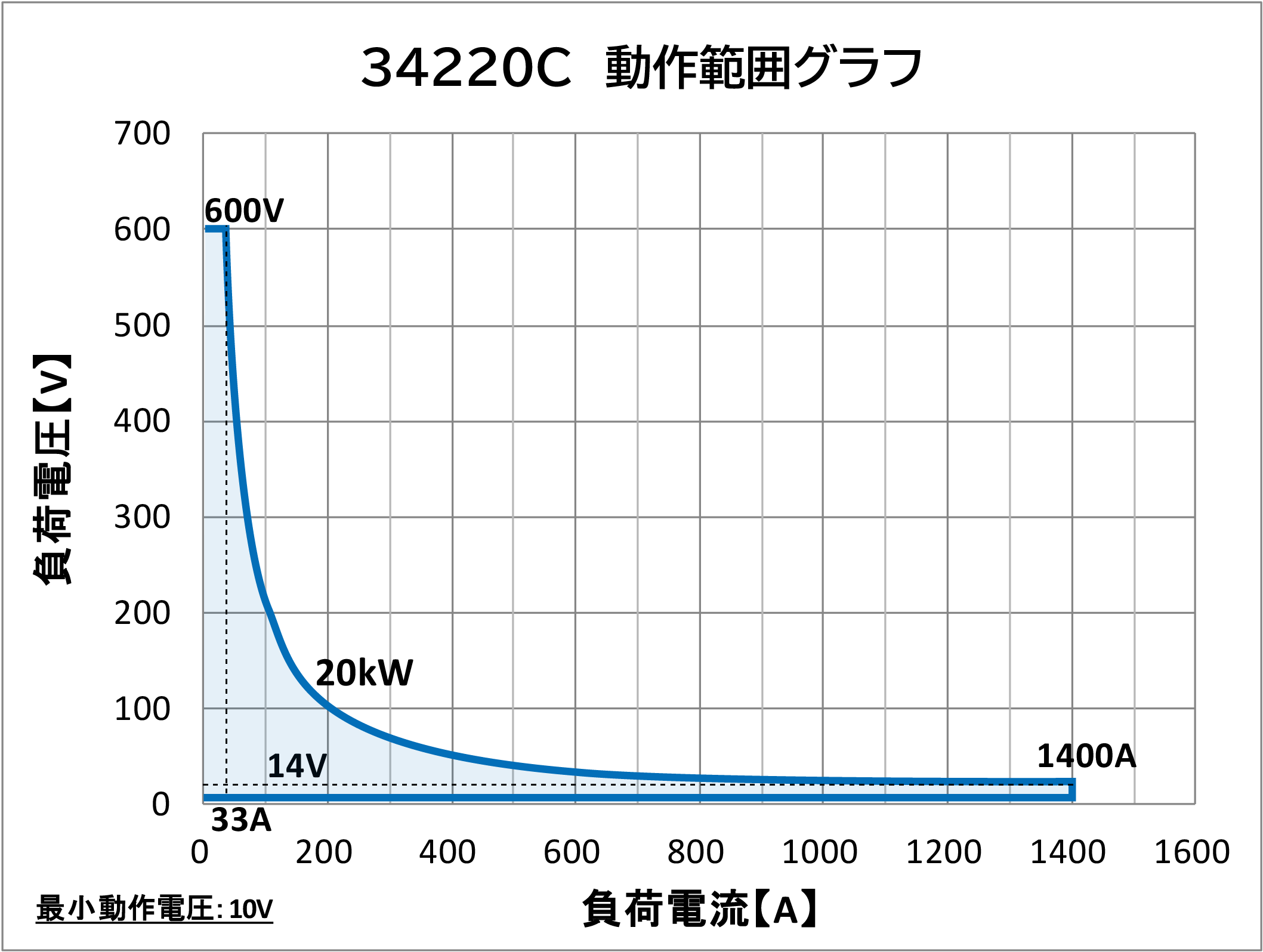

34220C動作範囲
クリックで拡大

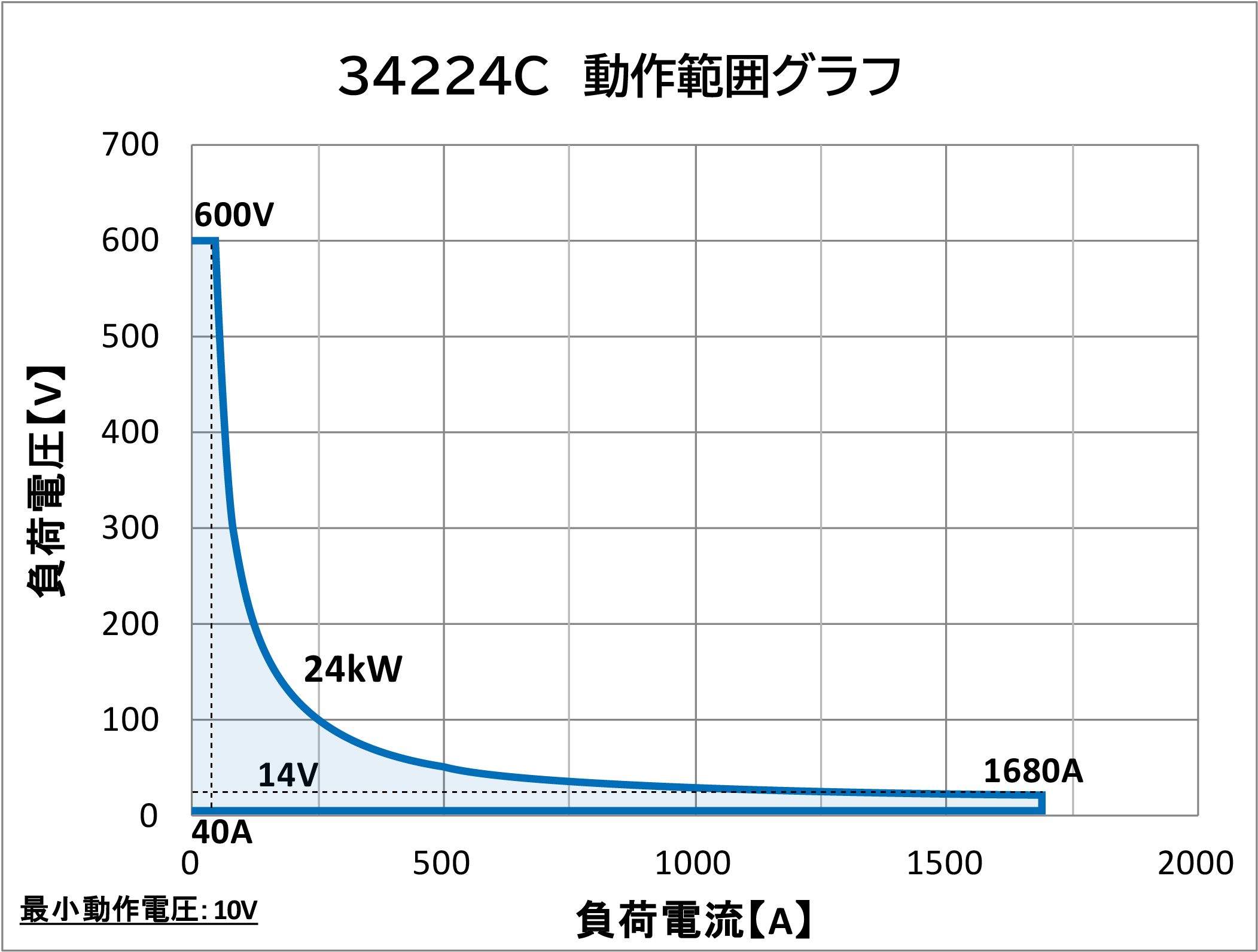

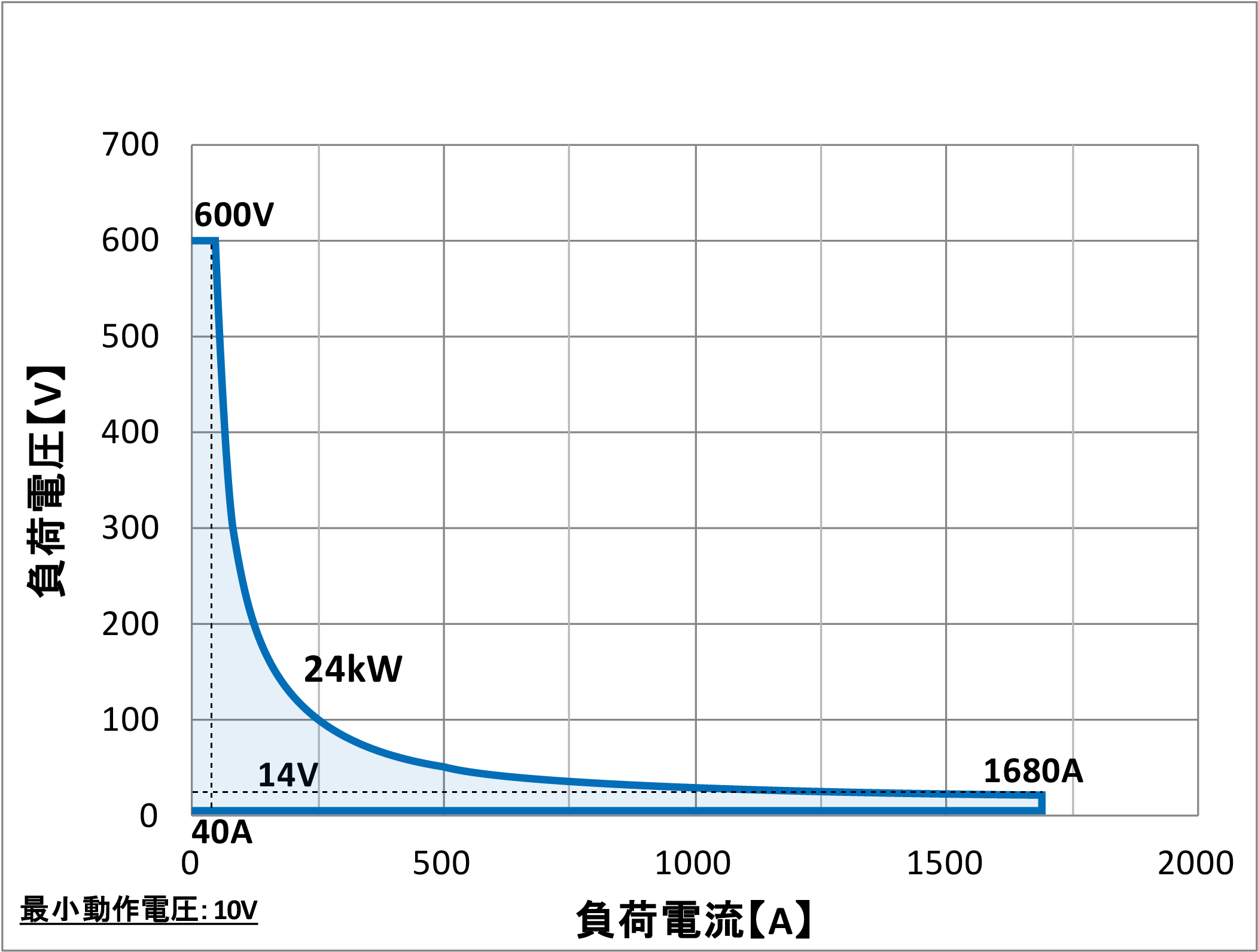

34224C動作範囲
クリックで拡大
定格電力 *118 kW18 kW20 kW20 kW24 kW24 kW
定格電流0~126 A0~1260 A0~140 A0~1400 A0~168 A0~1680 A
定格電圧0~600 V0~600 V0~600 V
最小動作電圧10 V@1260 A10 V@1400 A10 V@1680 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *2126 A1260 A140 A1400 A168 A1680 A
分解能2.016 mA20.16 mA2.24 mA22.4 mA2.688 mA26.88 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ28570.67 Ω~
0.476178 Ω
0.476178 Ω~
0.007947 Ω
25713.6 Ω~
0.42856 Ω
0.42856 Ω~
0.007152 Ω
21428 Ω~
0.357133 Ω
0.357133 Ω~
0.00596 Ω
分解能35.0009 uS7.947 uΩ38.8899 uS7.152 uΩ46.6679 uS5.96 uΩ
確度±0.4% of (Setting + Range)
定電圧(CV)
モード
レンジ600 V600 V600 V
分解能10 mV10 mV10 mV
確度±0.1% of (Setting + Range)
定電力(CP)
モード
レンジ1800 W18000 W2000 W20000 W2400 W24000 W
分解能28.8 mW288 mW32 mW320 mW38.4 mW384 mW
確度±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ600 V1260 A600 V1400 A600 V1680 A
分解能10 mV20.16 mA10 mV22.4 mA10 mV26.88 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ600 V18000 W600 V20000 W600 V24000 W
分解能10 mV288 mW10 mV320 mW10 mV384 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~1260 A0~1400 A0~1680 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10us / 100 us / 1 ms + 50 ppm
スルーレート0.048 A~
3 A/us
0.48 A~
30 A/us
0.0528 A~
3.3 A/us
0.528 A~
33 A/us
0.0576 A~
3.6 A/us
0.576 A~
36 A/us
分解能0.012 A/us0.12 A/us0.0132 A/us0.132 A/us0.0144 A/us0.144 A/us
電流
レンジ0~126 A126~1260 A0~140 A140~1400 A0~168 A168~1680 A
分解能2.016 mA20.16 mA2.24 mA22.4 mA2.688 mA26.88 mA
測定
電圧
リードバック
レンジ (5桁)0~60 V60~600 V0~60 V60~600 V0~60 V60~600 V
分解能1 mV10 mV1 mV10 mV1 mV10 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~126 A126~1260 A0~140 A140~1400 A0~168 A168~1680 A
分解能2.016 mA20.16 mA2.24 mA22.4 mA2.688 mA26.88 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1800 W18000 W2000 W20000 W2400 W24000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *4±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0080 Ω0.0072 Ω0.0060 Ω
最大短絡電流1260 A1400 A1680 A
負荷オン電圧0.4~100 V0.4~100 V0.4~100 V
負荷オフ電圧0~100 V0~100 V0~100 V
消費電力1320 VA1700 VA1700 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC500V 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm761 × 444 × 763 (mm)884 × 444 × 763 (mm)884 × 444 × 763 (mm)
H × W × D(ホイール含まず)657 × 444 × 763 (mm)780 × 444 × 763 (mm)780 × 444 × 763 (mm)
質量124 kg140.5 kg155 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. *5 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

定格電圧1200Vモデル

34306C, 34308C
型名34306C34308C
負荷動作範囲

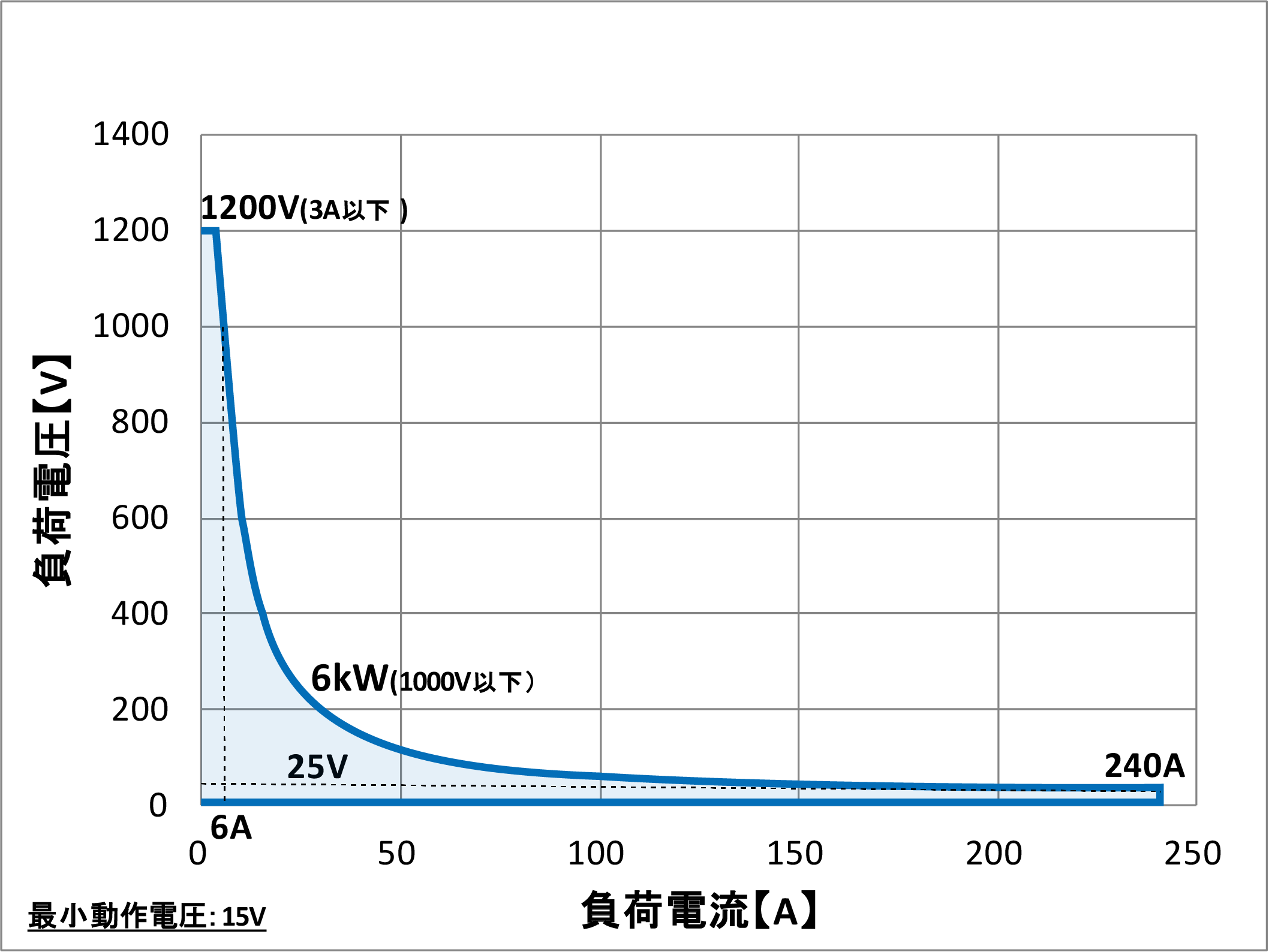

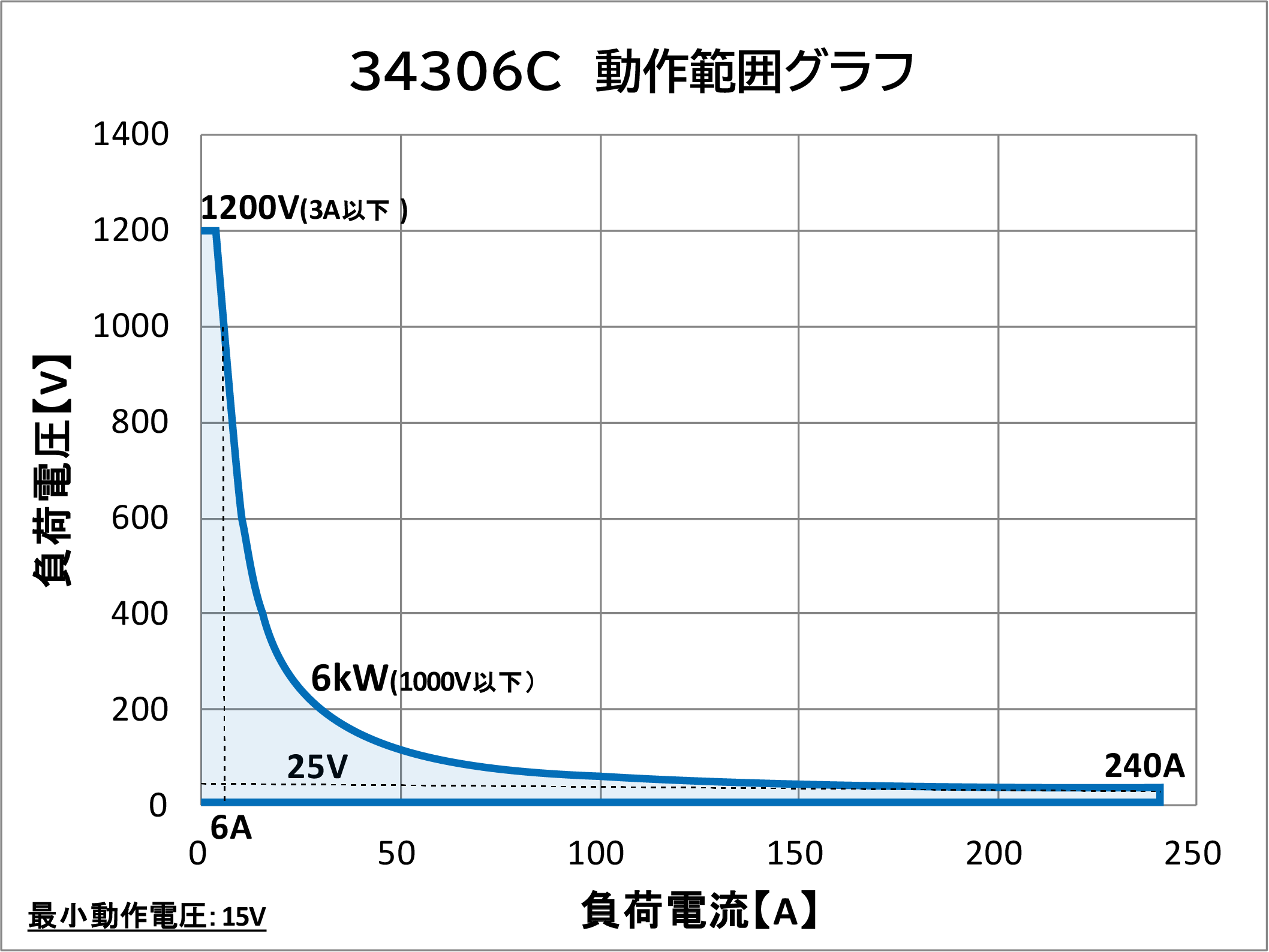

34306C動作範囲
クリックで拡大

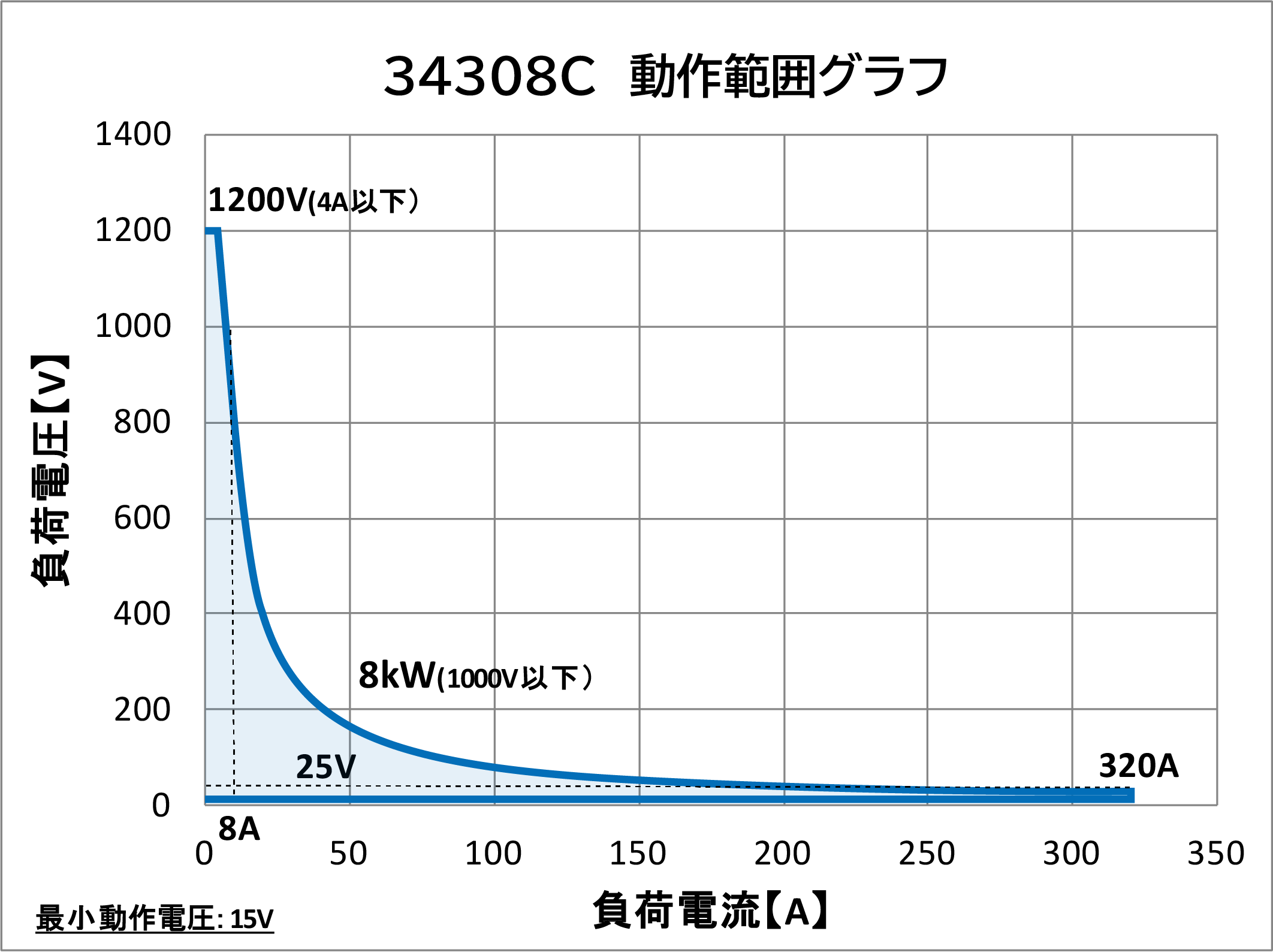

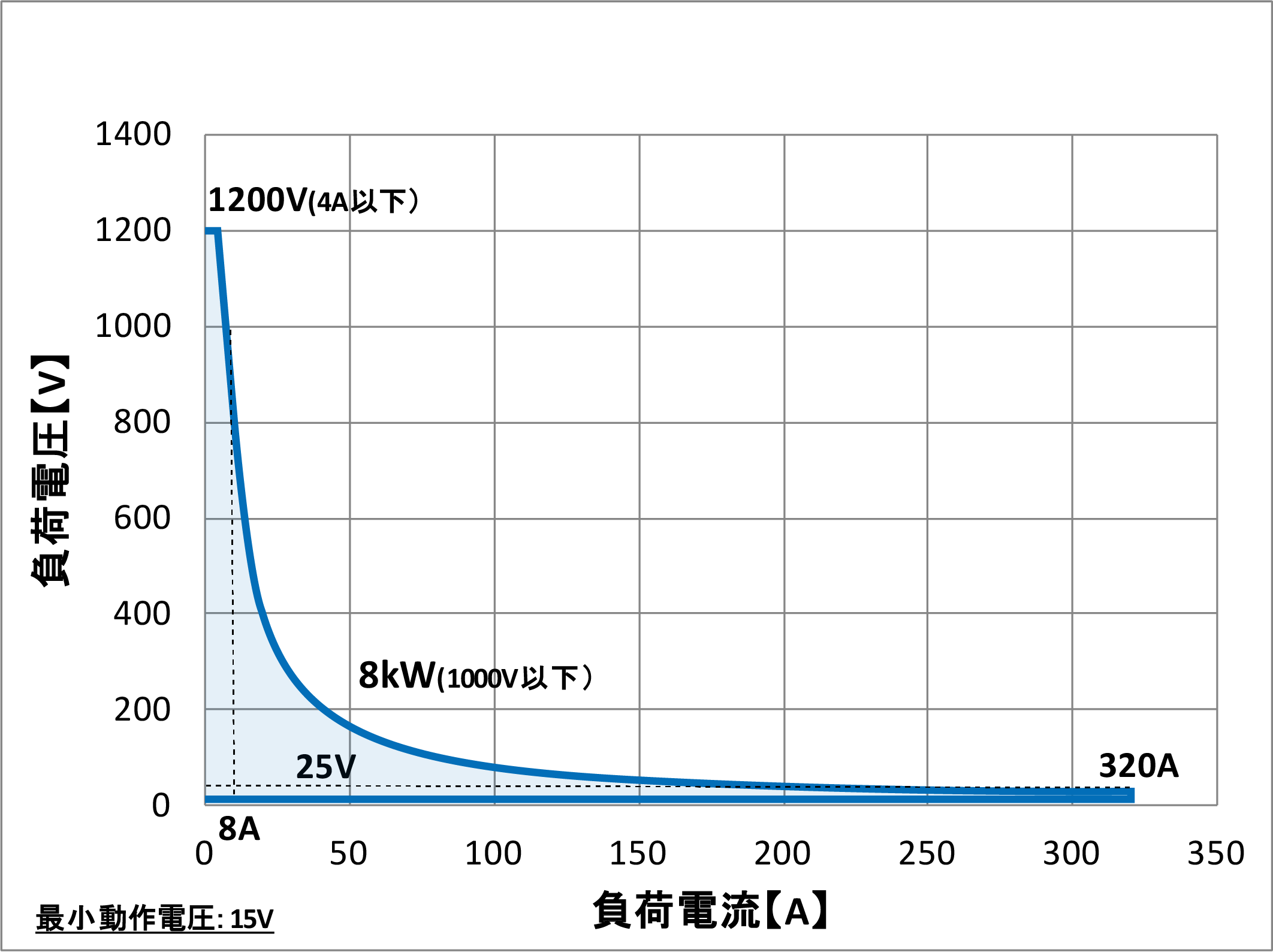

34308C動作範囲
クリックで拡大
定格電力 *16 kW6 kW8 kW8 kW
定格電流0~24A0~240A0~32A0~320A
定格電圧0~1200 V0~1200 V
最小動作電圧15 V@240 A15 V@320 A
保護機能
過電力保護(OPP)105 %105 %
過電流保護(OCP)104 %104 %
過電圧保護(OVP)105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *224 A240 A32 A320 A
分解能0.384 mA3.84 mA0.512 mA5.12 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ30 kΩ~5 Ω5Ω~0.0625 Ω 22.5 kΩ~3.75 Ω3.75 Ω~0.0468 Ω
分解能3.333 uS83.334 uΩ4.444 uS62.5 uΩ
確度±0.4 % of (Setting + Range)
定電圧(CV)
モード
レンジ1200 V1200 V
分解能20 mV20 mV
確度± 0.05% of (Setting + Range)
定電力(CP)
モード
レンジ600 W6000 W800 W8000 W
分解能9.6 mW96 mW12.8 mW128 mW
確度 *4±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
±0.4 % of
(Setting + Range)
±0.2 % of
(Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ1200 V240 A1200 V320 A
分解能20 mV3.84 mA20 mV5.12 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ1200 V6000 W1200 V8000 W
分解能20 mV96 mW20 mV128 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~240 A0~320 A
サージ時間10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.0192 A~1.2 A/us0.192 A~12 A/us0.0192 A~1.2 A/us0.192 A~12 A/us
分解能0.0048 A/us0.048 A/us0.0048 A/us0.048 A/us
電流
レンジ0~24 A24~240 A0~32 A32~320 A
分解能0.384 mA3.84 mA0.512 mA5.12 mA
測定
電圧
リードバック
レンジ (5桁)0~120 V120~1200 V0~120 V120~1200 V
分解能2 mV20 mV2 mV20 mV
確度± 0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~24 A24~240 A0~32 A32~320 A
分解能0.384 mA3.84 mA0.512 mA5.12 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)600 W6000 W800 W8000 W
分解能0.1 W1 W0.1 W1 W
確度 *5±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0625Ω0.0469Ω
最大短絡電流240A320A
負荷オン電圧1 ~ 250V1 ~ 250V
負荷オフ電圧0 ~ 250V0 ~ 250V
消費電力510VA920VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 446 × 444 × 763 (mm)572 × 444 × 763 (mm)
H × W × D(ホイール含まず) 342 × 444 × 763 (mm) 468 × 444 × 763 (mm)
質量62 kg77.5 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 動作電圧が600 Vを超える場合、確度仕様は1.0 % F.S. です。 *5 : 電力 F.S. = V range F.S. × I range F.S. *6 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34310C, 34312C, 34315C
型名34310C34312C34315C
負荷動作範囲

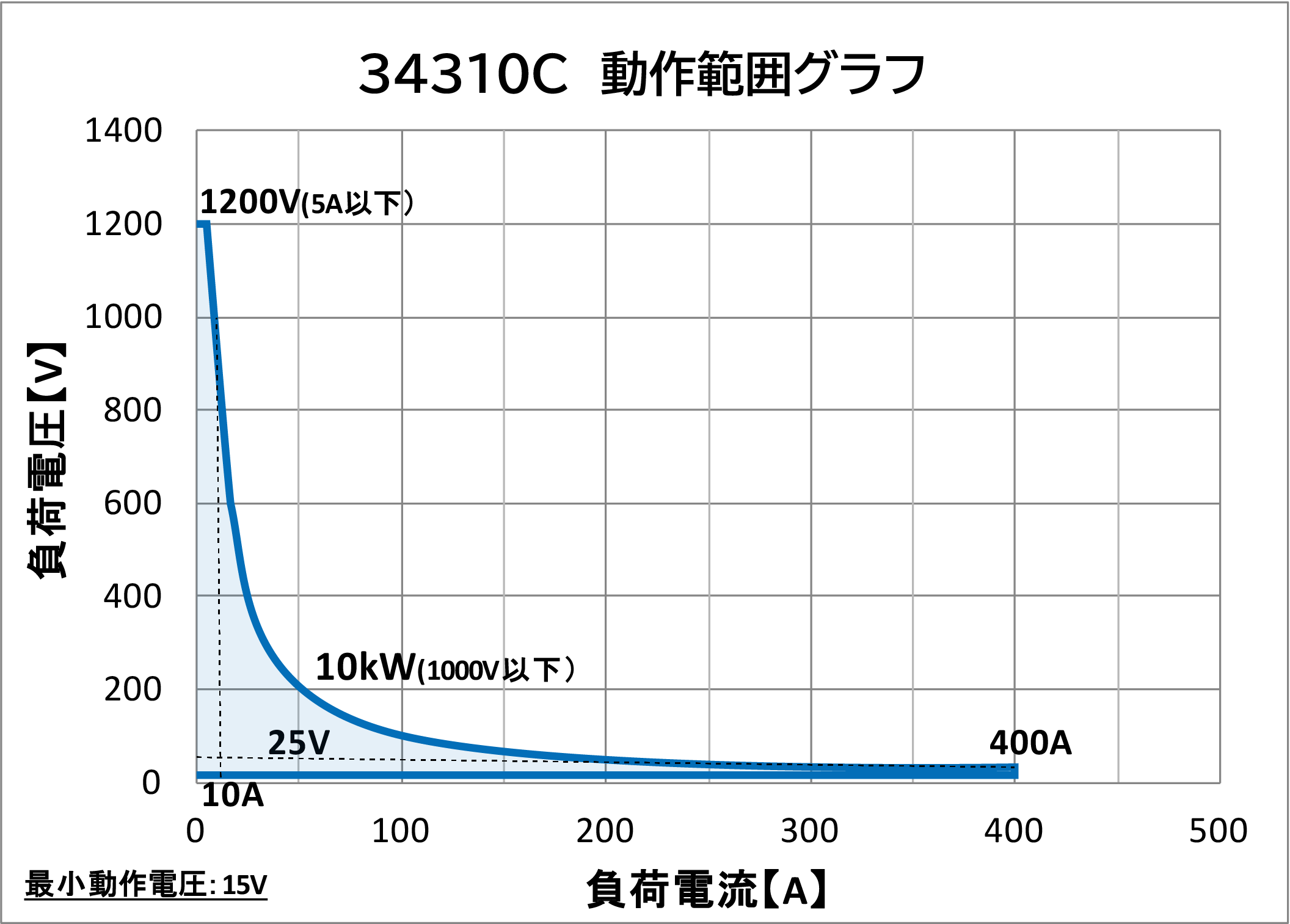

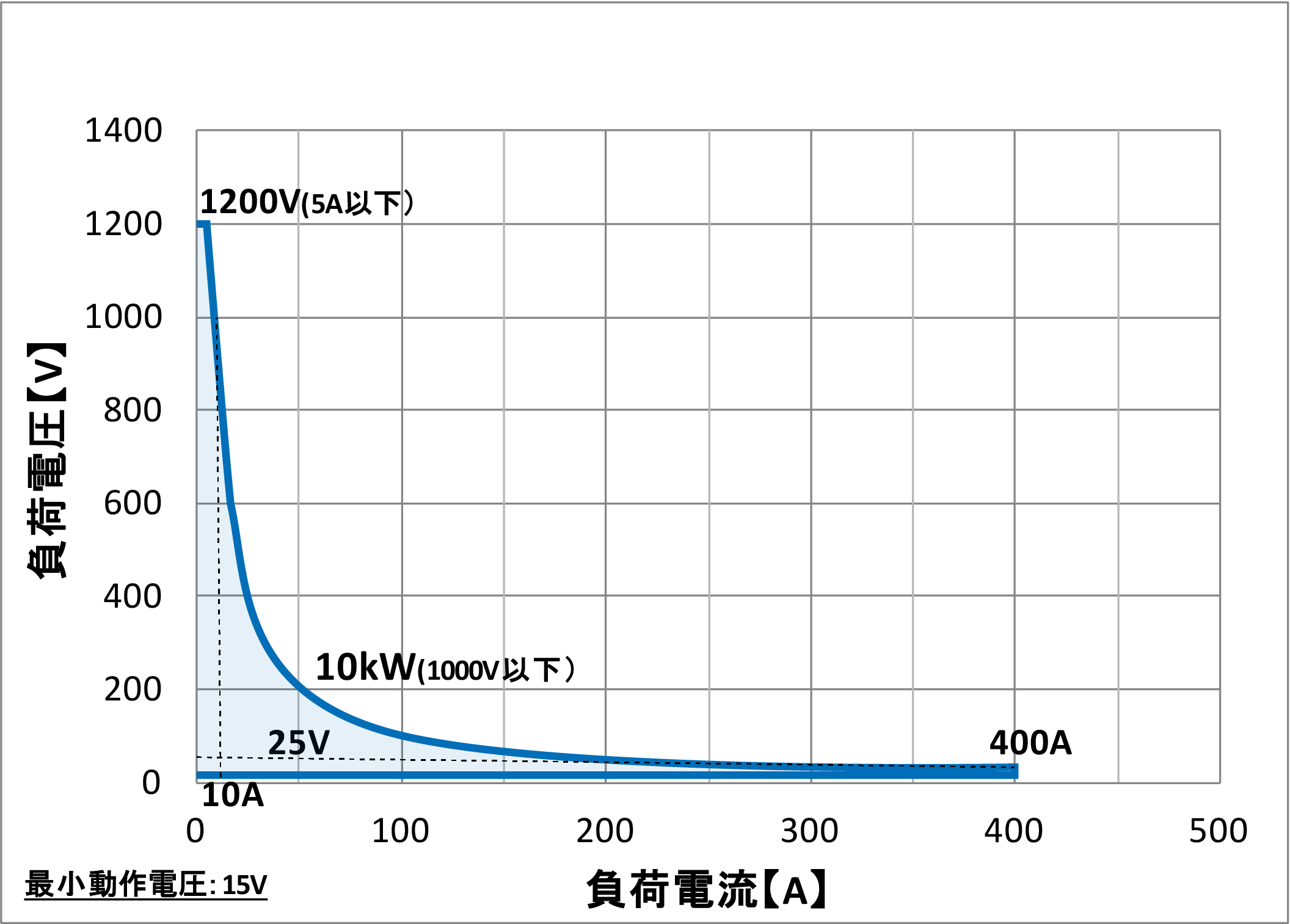

34310C動作範囲
クリックで拡大

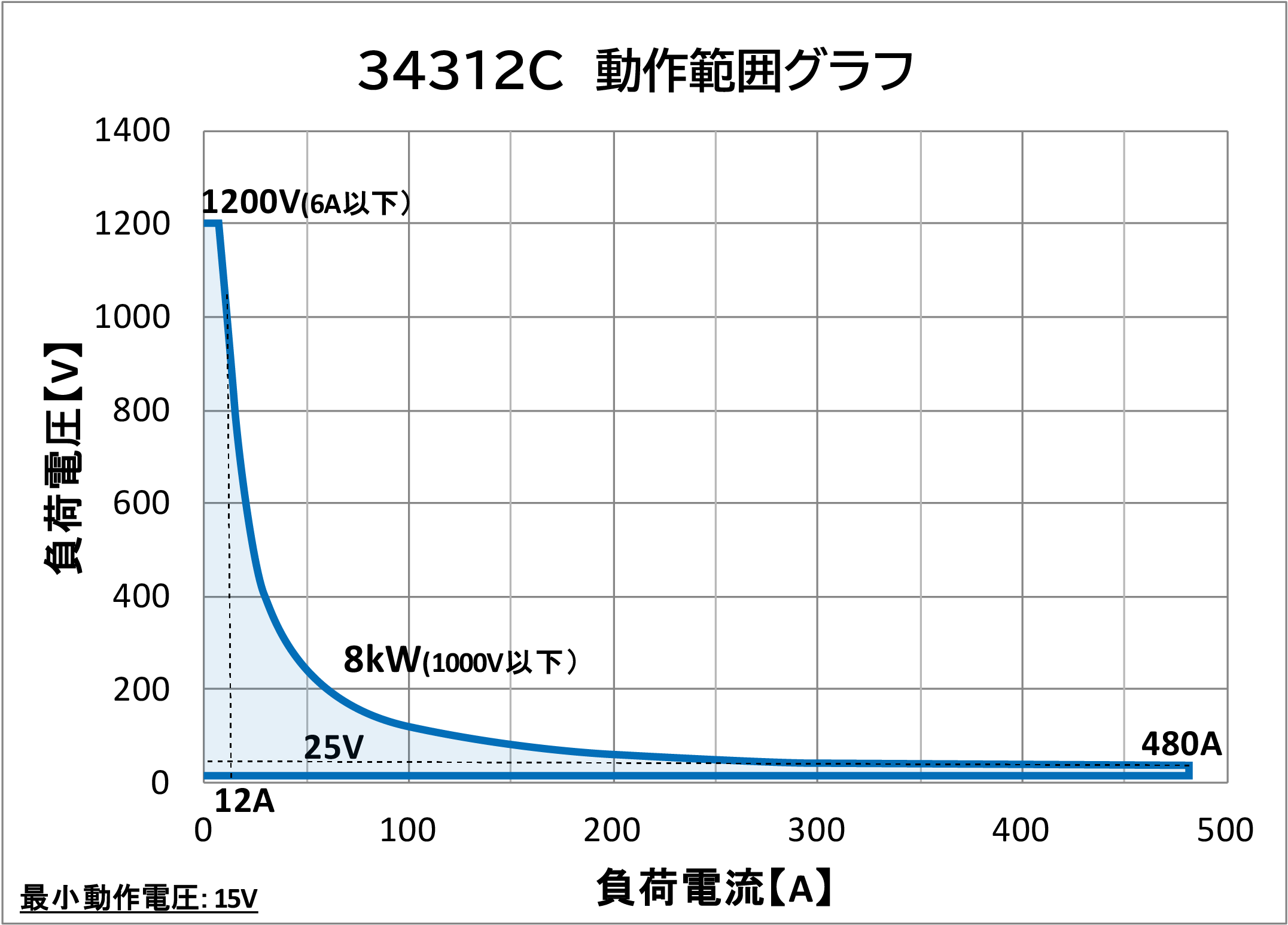

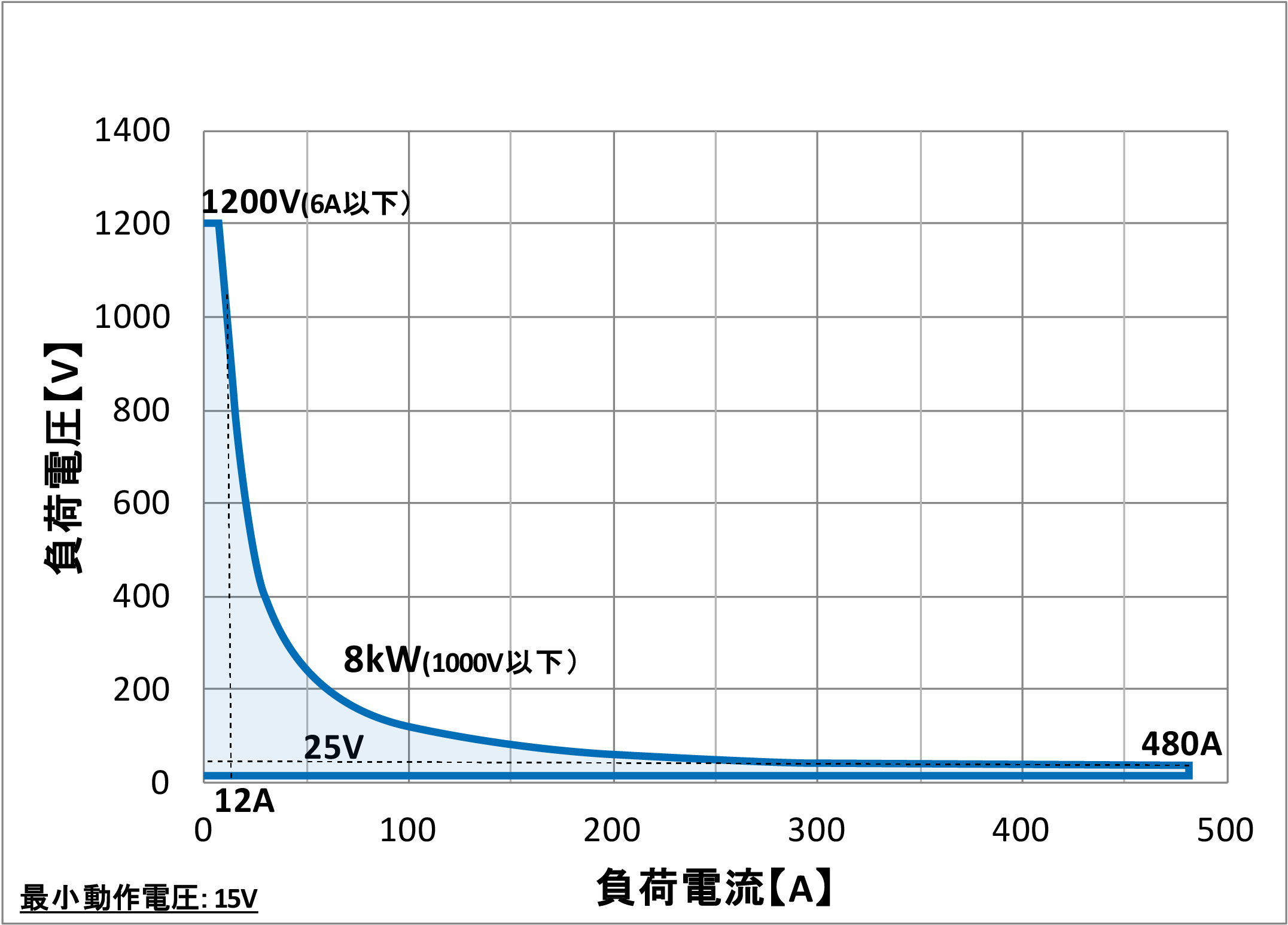

34312C動作範囲
クリックで拡大

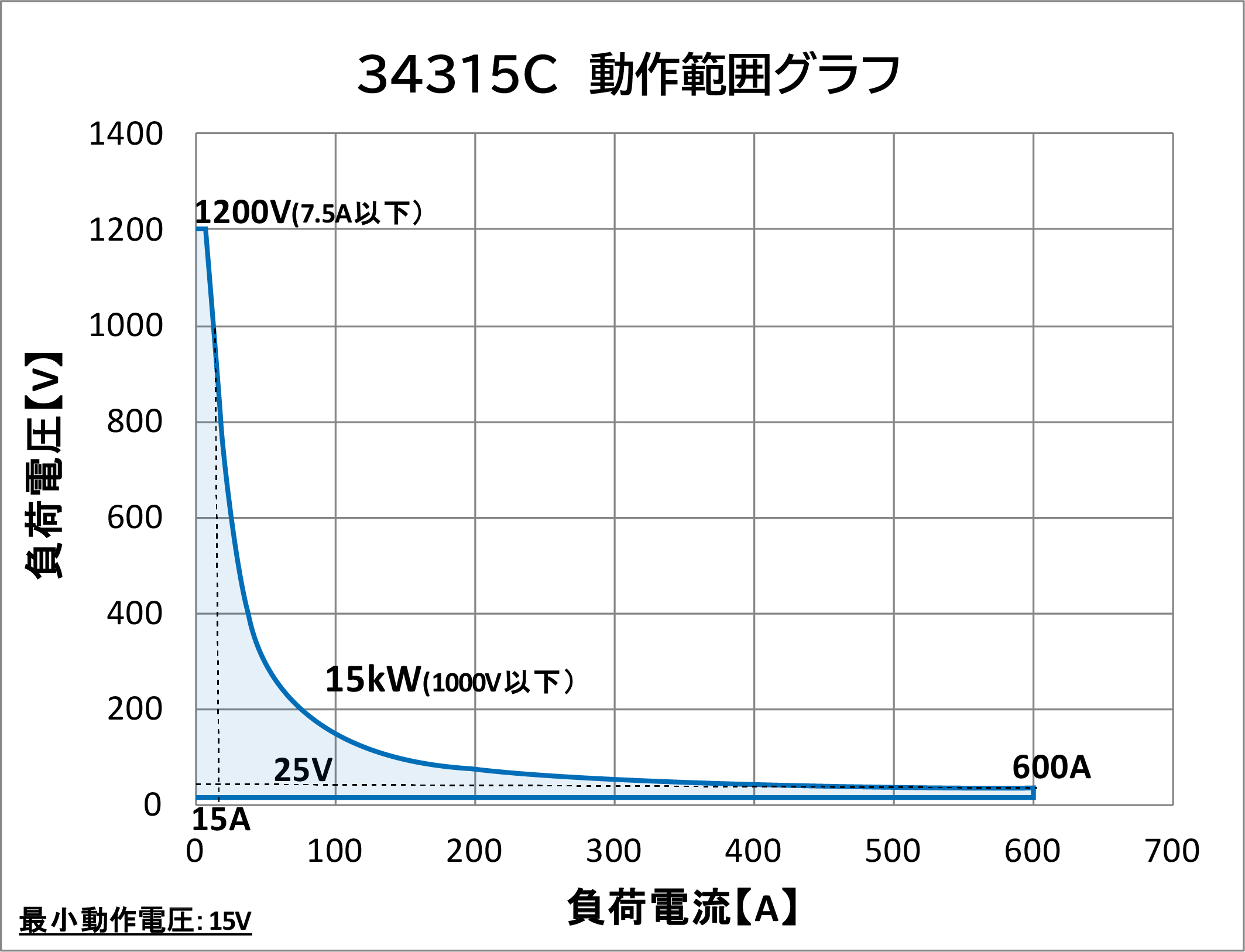

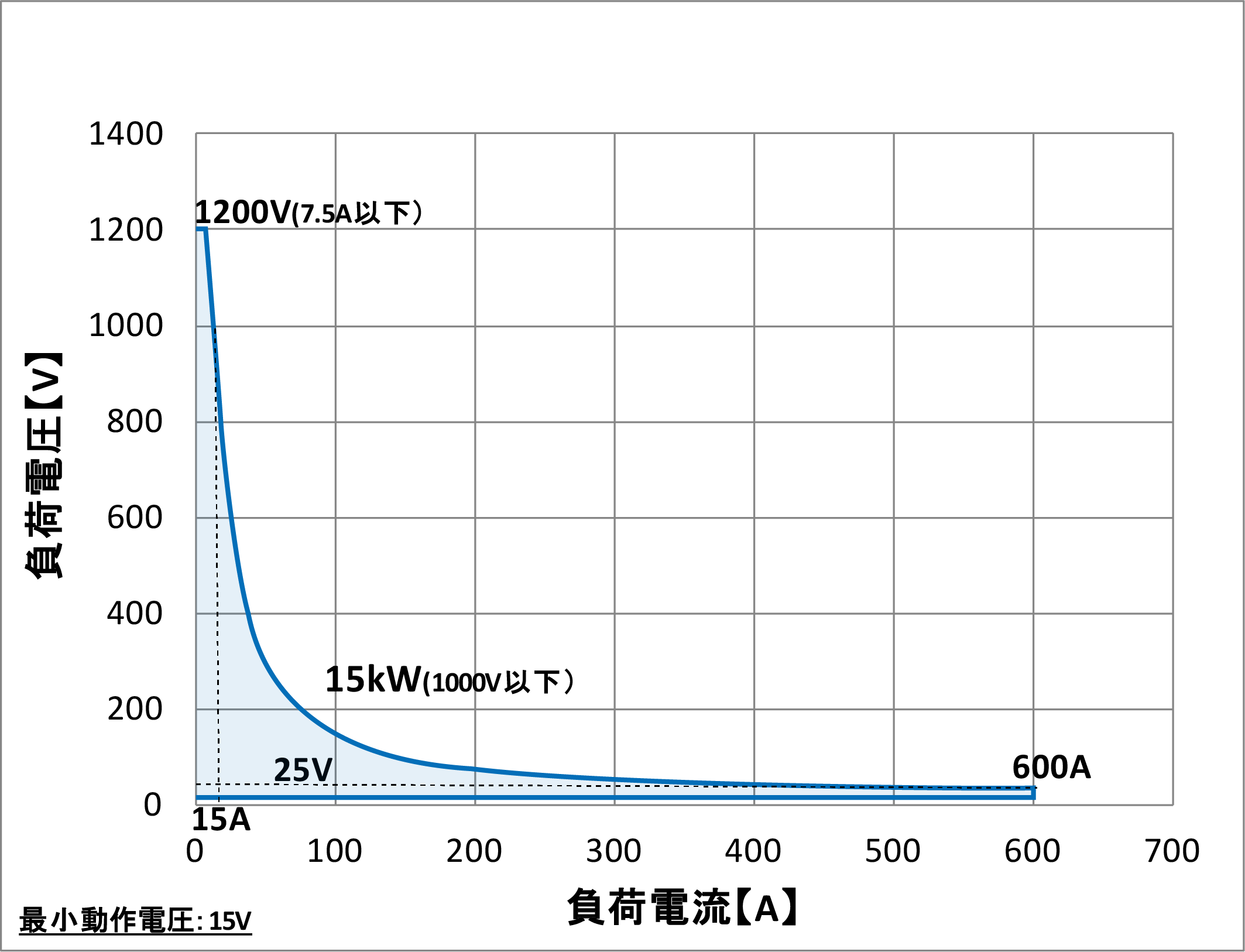

34315C動作範囲
クリックで拡大
定格電力 *110 kW10 kW12 kW12 kW15 kW15 kW
定格電流0~40 A0~400 A0~48 A0~480 A0~60 A0~600 A
定格電圧0~1200 V0~1200 V0~1200 V
最小動作電圧15 V@400 A15 V@480 A15 V@600 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *240 A400 A48 A480 A60 A600 A
分解能0.64 mA6.4 mA0.768 mA7.68 mA0.96 mA9.6 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ18 kΩ~3 Ω3 Ω~0.0375 Ω15 kΩ~2.5 Ω2.5 Ω~
0.0312 Ω
12 kΩ~2 Ω2 Ω~0.0250 Ω
分解能5.5555 uS50u Ω6.6666 uS41.667 uΩ8.3333 uS33.334 uΩ
確度±0.4 % of (Setting + Range)
定電圧(CV)
モード
レンジ1200 V1200 V1200 V
分解能20 mV20 mV20 mV
確度±0.05 % of (Setting + Range)
定電力(CP)
モード
レンジ1000 W10000 W1200 W12000 W1500 W15000 W
分解能16 mW160 mW19.2 mW192 mW24 mW240 mW
確度 *4±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)±0.4 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ1200 V400 A1200 V480 A1200 V600 A
分解能20 mV6.4 mA20 mV7.68 mA20 mV9.6 mA
確度±2.0% of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ1200 V10000 W1200 V12000 W1200 V15000 W
分解能20 mV160 mW20 mV192 mW20 mV240 mW
確度±2.0% of (Setting + Range)
機能
サージテストサージと
通常の電流
0~400 A0~480 A0~600 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1ms + 50ppm
スルーレート0.0224 A~
1.4 A/us
0.224 A~
14 A/us
0.0256 A~
1.6 A/us
0.256 A~
16 A/us
0.0288 A~
1.8 A/us
0.288 A~
18 A/us
分解能0.0056 A/us0.056 A/us0.0064 A/us0.064 A/us0.0072 A/us0.072 A/us
電流
レンジ0~40 A40~400 A0~48 A48~480 A0~60 A60~600 A
分解能0.64 mA6.4 mA0.768 mA7.68 mA0.96m A9.6m A
測定
電圧
リードバック
レンジ (5桁)0~120 V120~1200 V0~120 V120~1200 V0~120 V120~1200 V
分解能2mV20 mV2 mV20 mV2 mV20 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~40A40~400A0~48A48~480A0~60A60~600A
分解能0.64 mA6.4 mA0.768 mA7.68mA0.96mA9.6mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1000 W10000 W1200 W12000 W1500 W15000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *5±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0375 Ω0.0313 Ω0.0250 Ω
最大短絡電流400 A480 A600 A
負荷オン電圧1~250 V1~250 V1~250 V
負荷オフ電圧0~250 V0~250 V0~250 V
消費電力920VA920VA1320 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm 572 × 444 × 763 (mm)572 × 444 × 763 (mm)761 × 444 × 763 (mm)
H × W × D(ホイール含まず) 468 × 444 × 763 (mm) 468 × 444 × 763 (mm) 657 × 444 × 763 (mm)
質量84.8 kg92 kg116.5 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 動作電圧が600 Vを超える場合、確度仕様は1.0 % F.S. です。 *5 : 電力 F.S. = V range F.S. × I range F.S. *6 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

34318C, 34320C, 34324C
型名34318C34320C34324C
負荷動作範囲

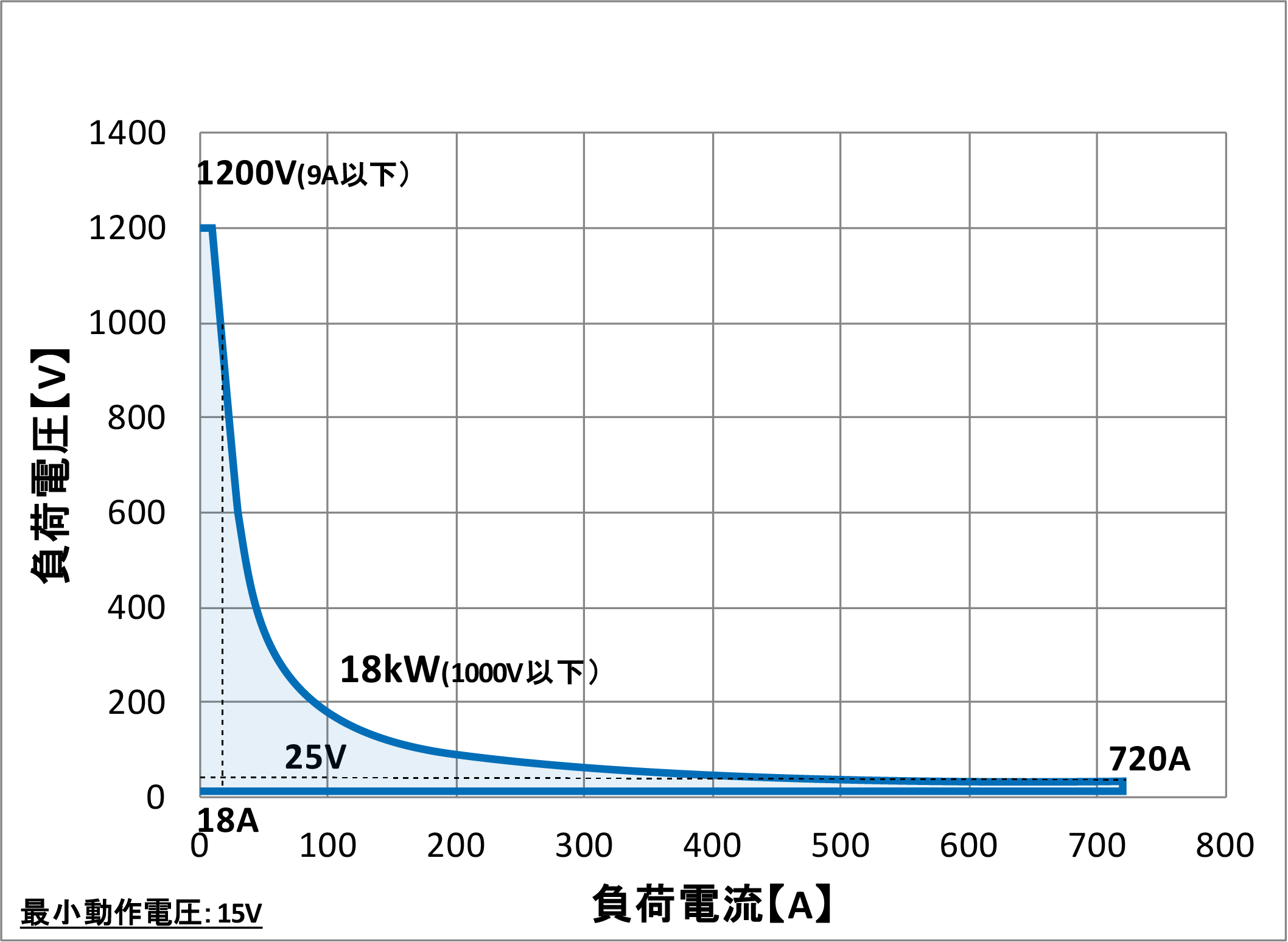

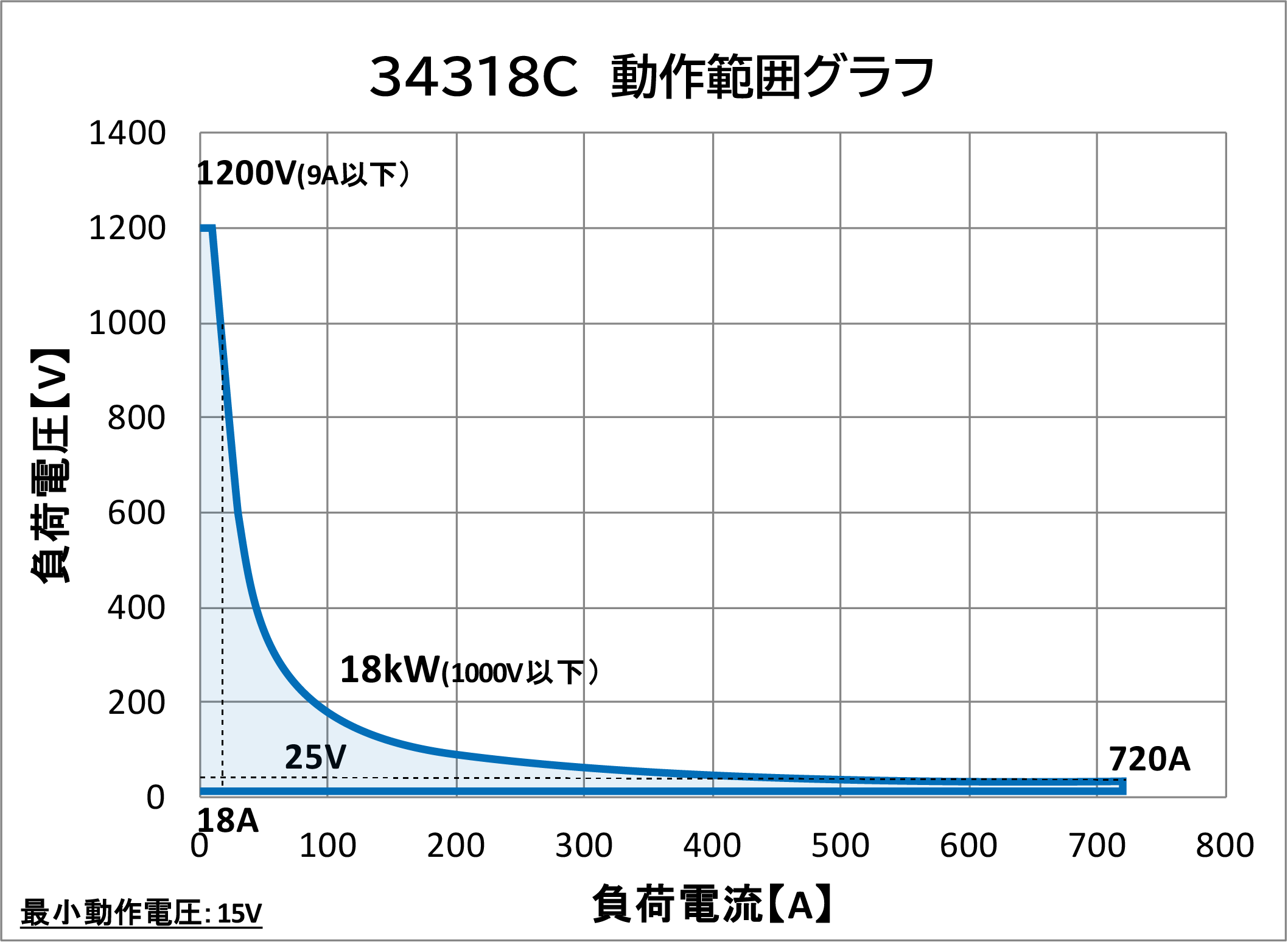

34318C動作範囲
クリックで拡大

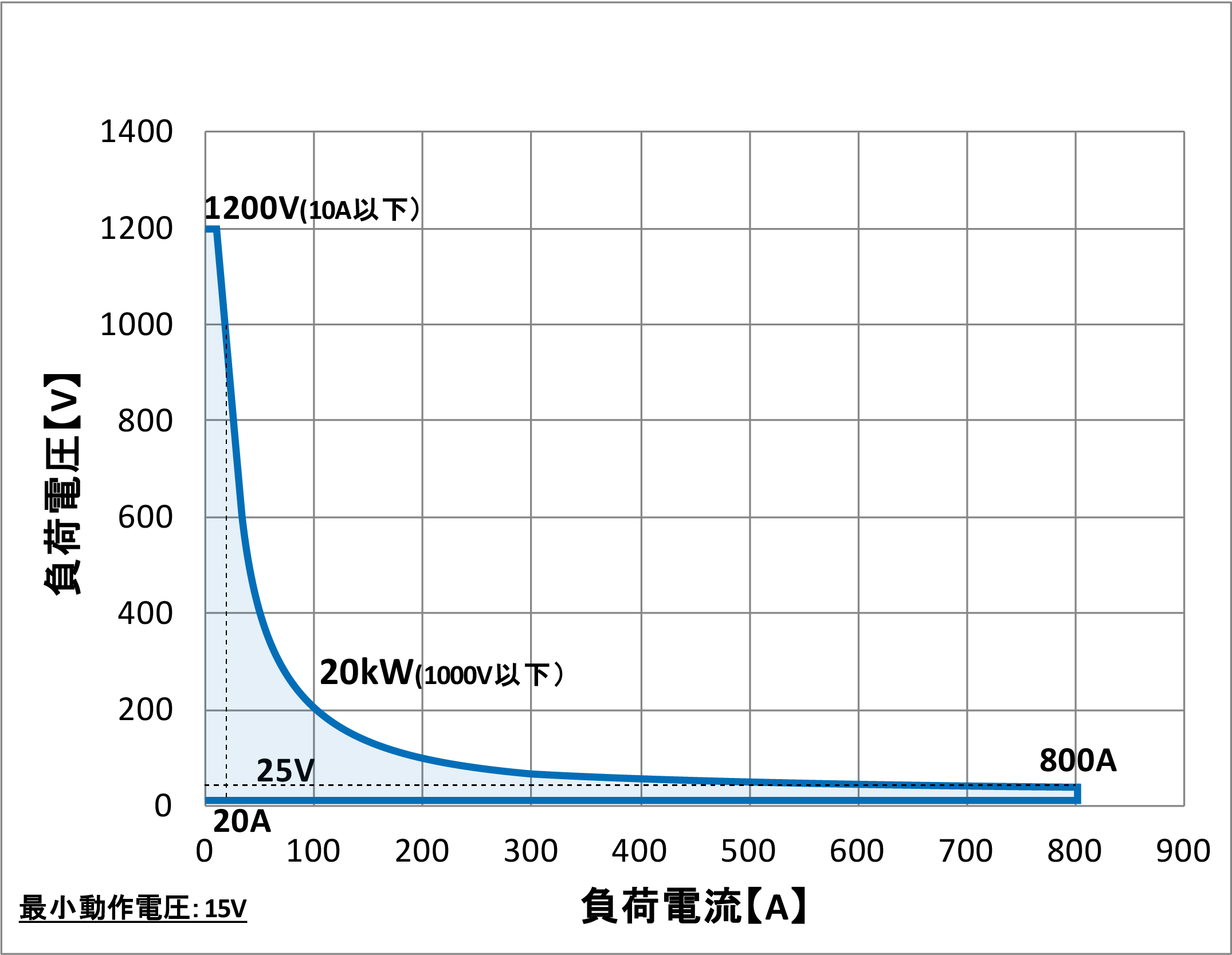

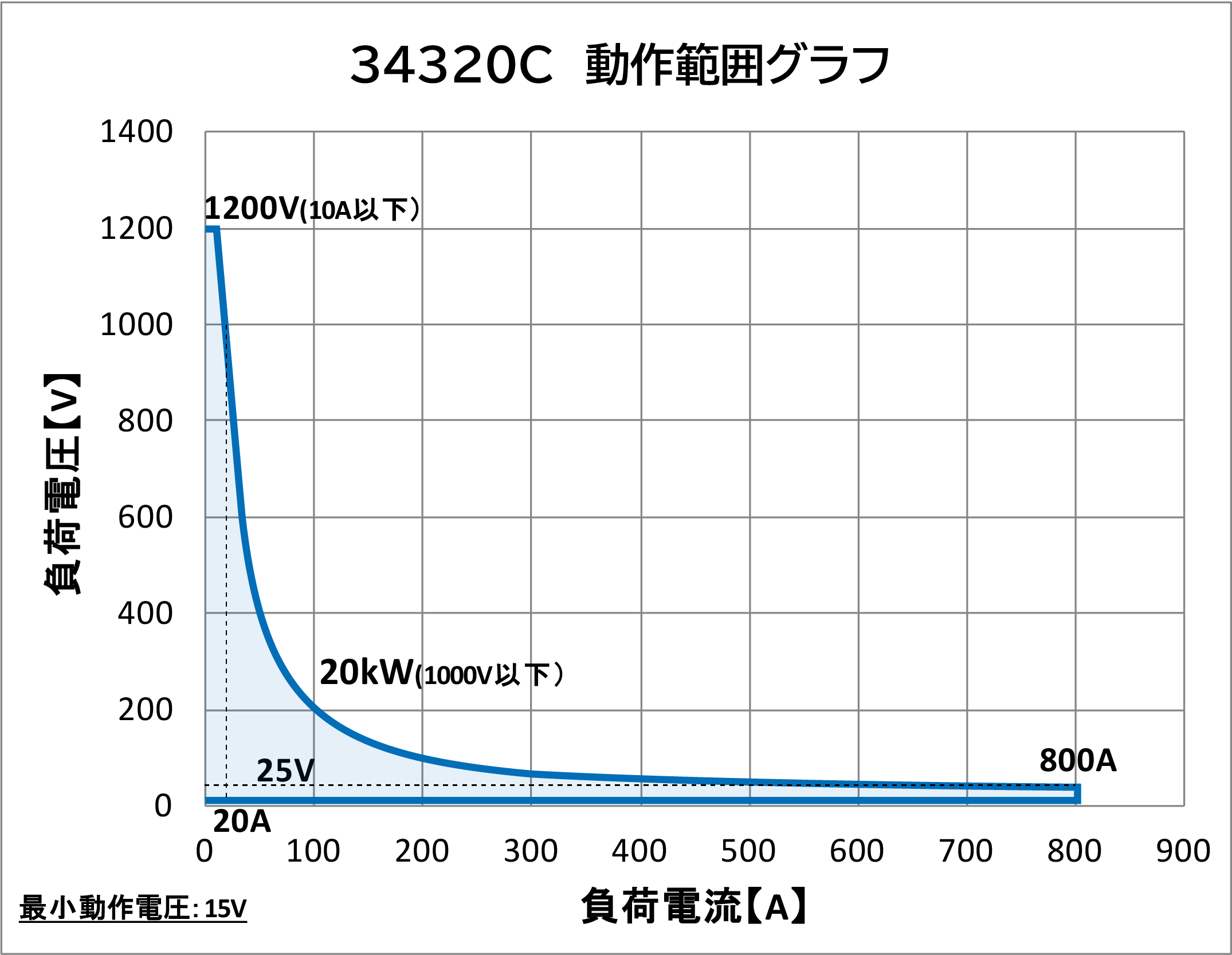

34320C動作範囲
クリックで拡大

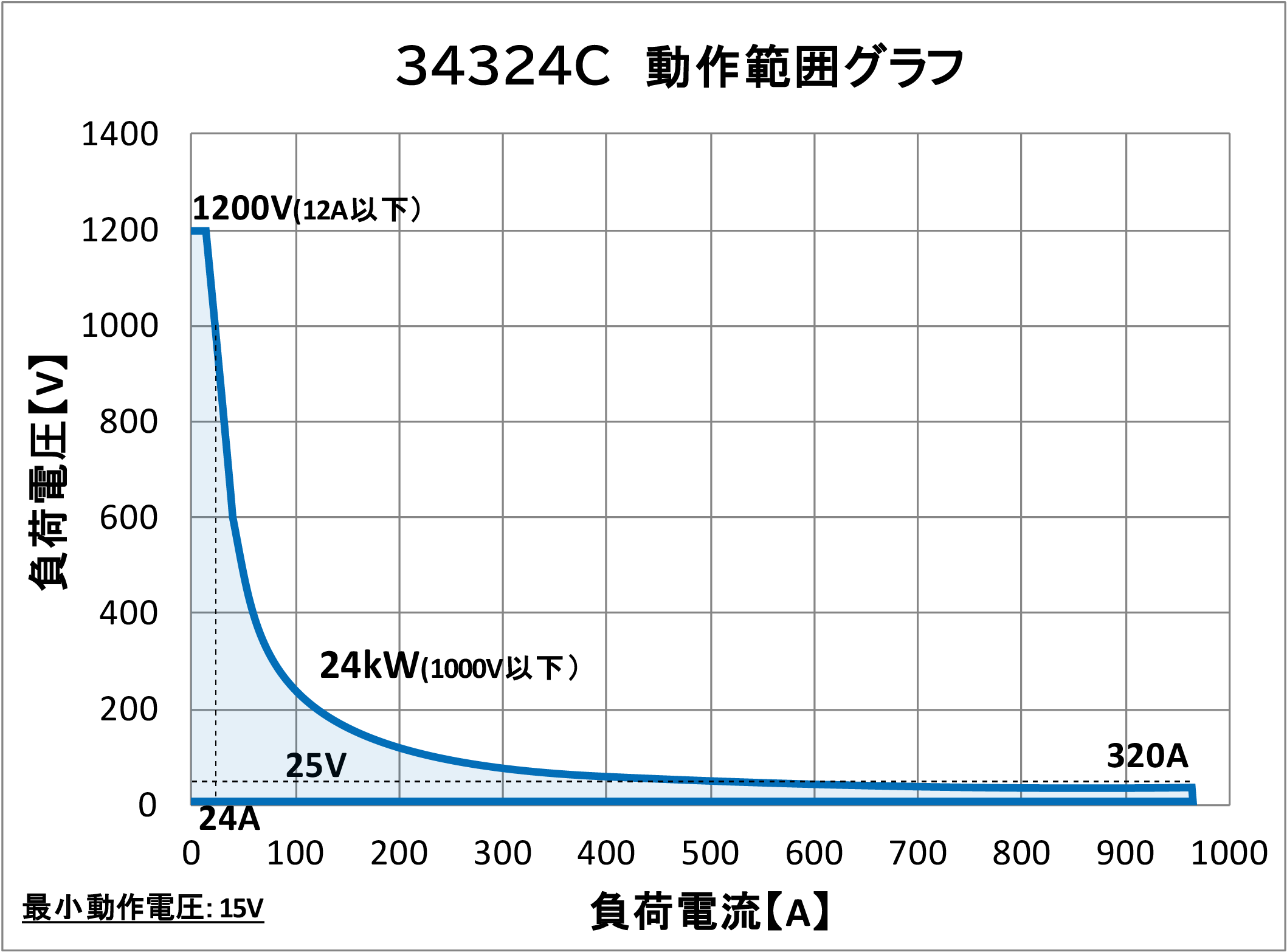

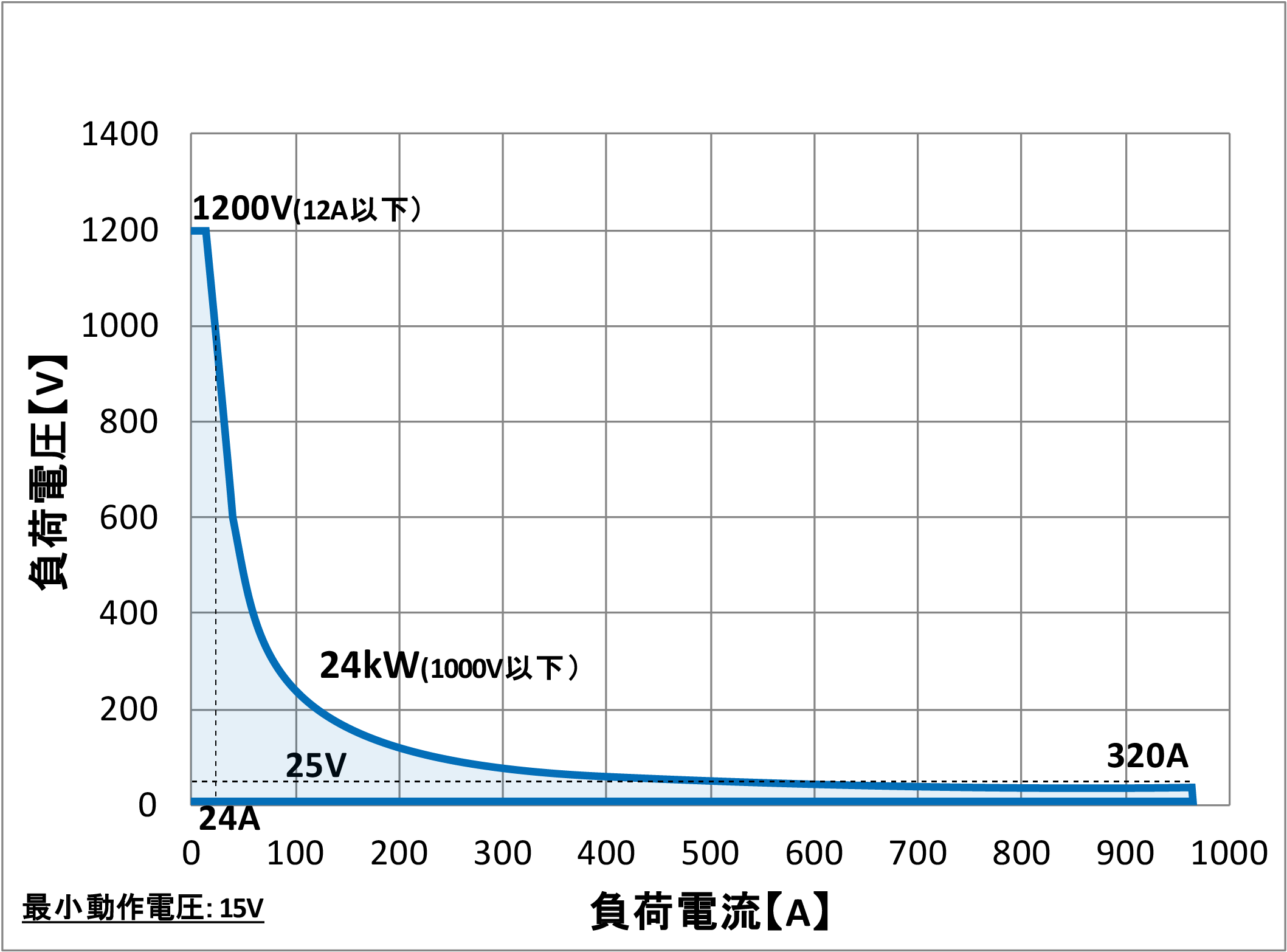

34324C動作範囲
クリックで拡大
定格電力 *118 kW18 kW20 kW20 kW24 kW24 kW
定格電流0~72 A0~720 A0~80 A0~800 A0~96 A0~960 A
定格電圧0~1200 V0~1200 V0~1200 V
最小動作電圧15 V@720 A15 V@800 A15 V@960 A
保護機能
過電力保護(OPP)105 %105 %105 %
過電流保護(OCP)104 %104 %104 %
過電圧保護(OVP)105 %105 %105 %
過熱保護(OTP)90 ℃±5 ℃90 ℃±5 ℃90 ℃±5 ℃
負荷モード
定電流(CC)
モード
レンジ *272 A720 A80 A800 A96 A960 A
分解能1.152 mA11.52 mA1.28 mA12.8 mA1.536 mA15.36 mA
確度 *3±0.1 % of (Setting + Range)
定抵抗(CR)
モード
レンジ10 kΩ~
1.666 Ω
1.666 Ω~
0.0209 Ω
9 kΩ~
1.5 Ω
1.5 Ω~
0.0188 Ω
7.5 kΩ~
1.25 Ω
1.25 Ω~
0.0157 Ω
分解能10 uS27.77 uΩ11.111 uS25 uΩ13.333 uS20.834 uΩ
確度±0.4% of (Setting + Range)
定電圧(CV)
モード
レンジ1200 V1200 V1200 V
分解能20 mV20 mV20 mV
確度±0.1% of (Setting + Range)
定電力(CP)
モード
レンジ1800 W18000 W2000 W20000 W2400 W24000 W
分解能28.8 mW288 mW32 mW320 mW38.4 mW384 mW
確度 *4±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)±0.2 % of (Setting + Range)
定電圧(CV)
+定電流(CC)
モード
レンジ1200 V720 A1200 V800 A1200 V960 A
分解能20 mV3.2 mA20 mV3.84 mA20 mV15.36 mA
確度±2.0 % of (Setting + Range)
定電圧(CV)
+定電力(CP)
モード
レンジ1200 V18000 W1200 V20000 W1200 V24000 W
分解能20 mV288 mW20 mV320 mW20 mV384 mW
確度±2.0 % of (Setting + Range)
機能
サージテストサージと
通常の電流
0~720 A0~800 A0~960 A
サージ時間10~1000 ms10~1000 ms10~1000 ms
サージステップ1~5
MPPTモードアルゴリズム P&O
負荷モードCV
P&O 間隔1000 ms~60000 ms ; 分解能 1000 ms
ダイナミック
モード
タイミング
Thigh & Tlow0.010~9.999 / 99.99 / 999.9 / 9999 ms
分解能0.001 / 0.01 / 0.1 / 1 ms
確度1 us / 10 us / 100 us / 1 ms + 50 ppm
スルーレート0.032 A~
2 A/us
0.32 A~
20A/us
0.0352 A~
2.2 A/us
0.352 A~
22 A/us
0.0384A~
2.4 A/us
0.384 A~
24 A/us
分解能0.008 A/us0.08 A/us0.0088 A/us0.088 A/us0.0096 A/us0.096 A/us
電流
レンジ0~72 A72~720 A0~80 A80~800 A0~96 A96~960 A
分解能1.152 mA11.52 mA1.28 mA12.8 mA1.536 mA15.36 mA
測定
電圧
リードバック
レンジ (5桁)0~120 V120~1200 V0~120 V120~1200 V0~120 V120~1200 V
分解能2 mV20 mV2 mV20 mV2 mV20 mV
確度±0.05 % of (Reading + Range)
電流
リードバック
レンジ (5桁)0~72 A72~720 A0~80 A80~800 A0~96 A96~960 A
分解能1.152 mA11.52 mA1.28 mA12.8 mA1.536 mA15.36 mA
確度±0.1 % of (Reading + Range)
電力
リードバック
レンジ (5桁)1800 W18000 W2000 W20000 W2400 W24000 W
分解能0.1 W1 W0.1 W1 W0.1 W1 W
確度 *5±0.12 % of (Reading + Range)
一般
AC入力入力電圧範囲100 Vac~230 Vac ±10 %
周波数範囲50 / 60 Hz ±3 Hz
保護ブレーカ
短絡抵抗値(代表値)0.0209 Ω0.0188 Ω0.0157 Ω
最大短絡電流720 A800 A960 A
負荷オン電圧1~250 V1~250 V1~250 V
負荷オフ電圧0~250 V0~250 V0~250 V
消費電力1320 VA1700 VA1700 VA
設置場所屋内、水平設置
安全性とEMC CE
使用環境条件凍結、結露、腐食性ガスのないこと
耐電圧入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 DC1.5kV 1分間
絶縁抵抗入力-FG間 / 負荷端子-FG間 / 入力-負荷端子間 30MΩ以上
動作温度 / 湿度範囲 *50~40℃ / 20~85 % RH (結露しないこと)
保存温度 / 湿度範囲-20~60℃ / 20~85%RH以下(結露しないこと)
使用高度2000m以下
外形寸法(H × W × D)mm761 × 444 × 763 (mm)884 × 444 × 763 (mm)884 × 444 × 763 (mm)
H × W × D(ホイール含まず)657 × 444 × 763 (mm)780 × 444 × 763 (mm)780 × 444 × 763 (mm)
質量124 kg140.5 kg155 kg

*1 : 周囲温度= 25 ℃での定格電力仕様 *2 : RangeⅡ固定(Hi Range)を選択することができます。 *3 : 動作電流が0.1 %のレンジを下回る場合、確度仕様は0.2 % F.S. です。 *4 : 動作電圧が600 Vを超える場合、確度仕様は1.0 % F.S. です。 *5 : 電力 F.S. = V range F.S. × I range F.S. *6 : 使用温度レンジは0~40 ℃です。特に記載のない限り、すべての仕様は25℃±5℃に適用されます。

本体標準価格(税抜):オープンプライス

定格電圧150Vモデル

型名定格サイズ(WxHxDmm)質量標準価格(税抜)
34106C150V600A6kW444x446x76362kgオープンプライス
お問い合わせください
34108C800A8kW444x572x76377.5kg
34110C1000A10kW444x572x76384.8kg
34112C1200A12kW444x572x76392kg
34115C1500A15kW444x761x763116.5kg
34118C1800A18kW444x761x763124kg
34120C2000A20kW444x884x763140.5kg
34124C2000A24kW444x884x763155kg

定格電圧600Vモデル

型名定格サイズ(WxHxDmm)質量標準価格(税抜)
34206C600V420A6kW444x446x76362kgオープンプライス
お問い合わせください
34208C560A8kW444x572x76377.5kg
34210C700A10kW444x572x76384.8kg
34212C840A12kW444x572x76392kg
34215C1050A15kW444x761x763116.5kg
34218C1260A18kW444x761x763124kg
34220C1400A20kW444x884x763140.5kg
34224C1680A24kW444x884x763155kg

定格電圧1200Vモデル

型名定格サイズ(WxHxDmm)質量標準価格(税抜)
34306C1200V240A6kW444x446x76362kgオープンプライス
お問い合わせください
34308C320A8kW444x572x76377.5kg
34310C400A10kW444x572x76384.8kg
34312C480A12kW444x572x76392kg
34315C600A15kW444x761x763116.5kg
34318C720A18kW444x761x763124kg
34320C800A20kW444x884x763140.5kg
34324C960A24kW444x884x763155kg

オプション

型名内容標準価格(税抜)
13300F810 *1RS232 Card
¥28,000
13300F811 *1GPIB Card
¥45,000
13300F812 *1USB Card
¥43,000
13300F813 *1LAN Card
¥86,000
LC-1000-011000A負荷ケーブル 2本(1m)
¥400,000
LC-1000-021000A負荷ケーブル 2本(2m)
¥495,000
LC-1000-041000A負荷ケーブル 2本(4m)
¥683,000
LC-0250-01250A負荷ケーブル 2本(1m)
¥99,000
LC-0250-02250A負荷ケーブル 2本(2m)
¥135,000
LC-0250-04250A負荷ケーブル 2本(4m)
¥206,000

*1 インターフェースはどれか一つのみ実装が可能です。


カタログ

ダイジェストカタログ
ダイジェストカタログ

アプリケーション

並列接続機器と同期運転可能な大容量直流電子負荷

負荷電流の遅延が発生しないマスタースレーブ並列運転動作

マスタースレーブ並列制御方式では、通信機能を持つRS-422やRS-485などが一般的に使用されています。直流電源では遅延の影響はありませんが、電子負荷では負荷応答が遅延する欠点があります。QL-Dシリーズは、アナログ制御方式とマルチチャンネル同期運転方式を採用し、並列運転時の負荷電流が遅延せず同期して動作することが可能です。

DCモーター制動時に発生する逆起電力の吸収方法について

回生能力のあるDCモーター試験の制動時に発生する逆起電力保護

DCモーター試験では、機械的な制動時(例:ブレーキ等)に逆起電力が発生します。一般的な電子負荷はCVモードが遅い為、逆起電力全てを吸収することができませんが、当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答の為、逆起電力を遅れなく消費させることが可能です。

高速電子負荷の定電圧(CV)モードを用いた定電流電源の評価試験

定電流電源の評価試験に最適な高速応答電子負荷

定電流電源の試験には電子負荷の定電圧(CV)モードを用いて試験しますが、負荷動作になる前に定電流電源の電圧が過電圧まで出力し、保護動作となり電源が起動することができません。当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答のため、問題なく定電流電源を起動することができます。

三相パワーコンディショナー(PCS:パワコン)の評価・試験について

大容量パワーコンディショナー(PCS)の評価・試験方法について

パワーコンディショナーの評価・試験において、PV入力模擬用に直流電源、系統模擬用に交流電源、工場内/店舗内負荷模擬用に交流電子負荷、各種電圧・電流測定用にパワーメータを使用します。電源機器の使い方を工夫することで、製品種類が多い汎用電源機器で構築することが可能です。効率測定や環境変化時(入力電圧変動など)の動作確認など規格試験以外の評価・試験あれば、導入コストも抑えることができます。

1000A以上の電流センサの評価方法について

高速応答電子負荷を用いた三相インバータ用電流センサの評価

複数の高速応答電子負荷を外部制御(EXT)モードで同期運転させることにより、1000A以上の大電流で電流センサの電流応答を評価できます。実験例として、LN-1000Aを10台使用した場合、1200Aの負荷電流において100A/μsの立ち上がり時間での電流応答が可能となり、次世代電流センサなどの評価に使用できるアプリケーションとなります。

アプリケーションをもっと見る

外観図

34106C/34206C/34306C外観図PDF
34106C/34206C/34306C
外観図PDF

34108C/34208C/34308C外観図PDF
34108C/34208C/34308C
外観図PDF

34110C/34210C/34310C外観図PDF
34110C/34210C/34310C
外観図PDF

34112C/34212C/34312C外観図PDF
34112C/34212C/34312C
外観図PDF

34115C/34215C/34315C外観図PDF
34115C/34215C/34315C
外観図PDF

34118C/34218C/34318C外観図PDF
34118C/34218C/34318C
外観図PDF

34120C/34220C/34320C外観図PDF
34120C/34220C/34320C
外観図PDF

34124C/34224C/34324C外観図PDF
34124C/34224C/34324C
外観図PDF

選定・搬入のご注意

機器選定について

  • 瞬時過電圧が発生する可能性のあるD.U.T(被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
  • 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
  • 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

  • 製品への供給電源はお客様にてご準備ください。
  • D.U.T(被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
  • 負荷線は、短く、太い電線をご準備ください。
  • 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
  • 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
  • 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
    (* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います)
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

  • 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
  • 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
  • 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

交換推奨部品

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
