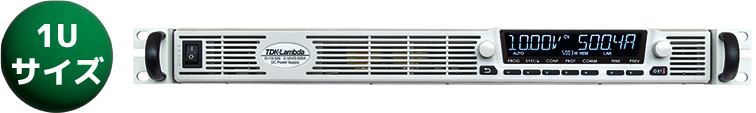

GENESYS+シリーズは、高さ1Uサイズで最大電力7.5kW、ハーフラックサイズで
1kW/1.5kWと業界最小クラスのコンパクト直流安定化電源（CVCC)です。
出力電圧1500Vモデルをラインナップしており、CV、CCモードに加え CPモードの出力制御が可能です。
本体標準価格（税抜）
お問い合わせください
お問い合わせください
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ- 特長
- 仕様
- カタログ
- アプリケーション

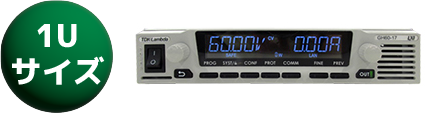

- 業界最小サイズ（7.5kWモデル：高さ44mm ※1kW/1.5kWは横のサイズが ハーフラックサイズ）
- インターフェース：LAN・USB・RS232C・RS485標準搭載、アナログコントロールボードは絶縁型標準搭載、GPIBオプションに加え、Modbus-TCP, EtherCATオプション追加
- 簡単シーケンス作成やPCに出力値を保存可能なソフトを無償添付
- 定電力制御モード、スルーレート機能、内部抵抗機能搭載
- 直列接続2台・並列接続4台まで対応。また専用ケーブルを用いて並列運転の設定が簡単

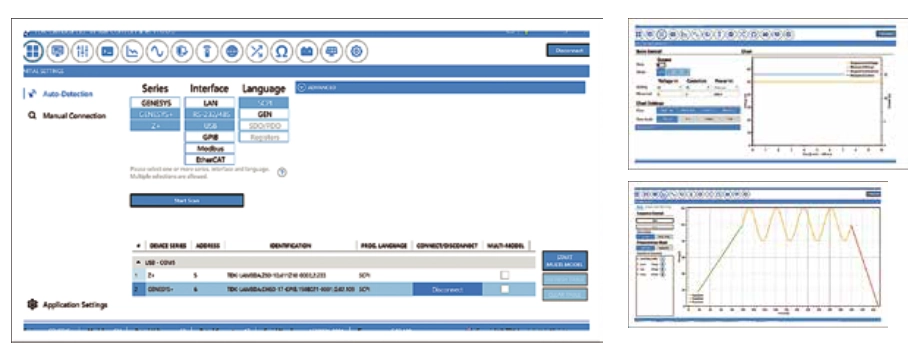

ソフトウェア無償提供
G+ Waveform Creator
- 出力電圧 /出力電流のシーケンス設定（WAVEモード、LISTモード）が可能
- 波形はWAVEモード、LISTモードを用意
- 設定したシーケンスは電源内部に４パターンまで設定でき、設定後はPCなどの接続なしに出力可能
G+ Virtual Front Panel
- ソフトウェア上から電圧・電流・各種操作の設定が可能
- 出力状態、エラー、イベント、リカバリなどのデータロギング可能
- 最大100ステップまでのサイン波や方形波などを含む複雑なシーケンス設定可能
- 起動時のカーバッテリーシミュレーションや電圧降下などに対する電気部品テスト用に対応
- 設定したシーケンスはPC上に10パターンまで保存可能

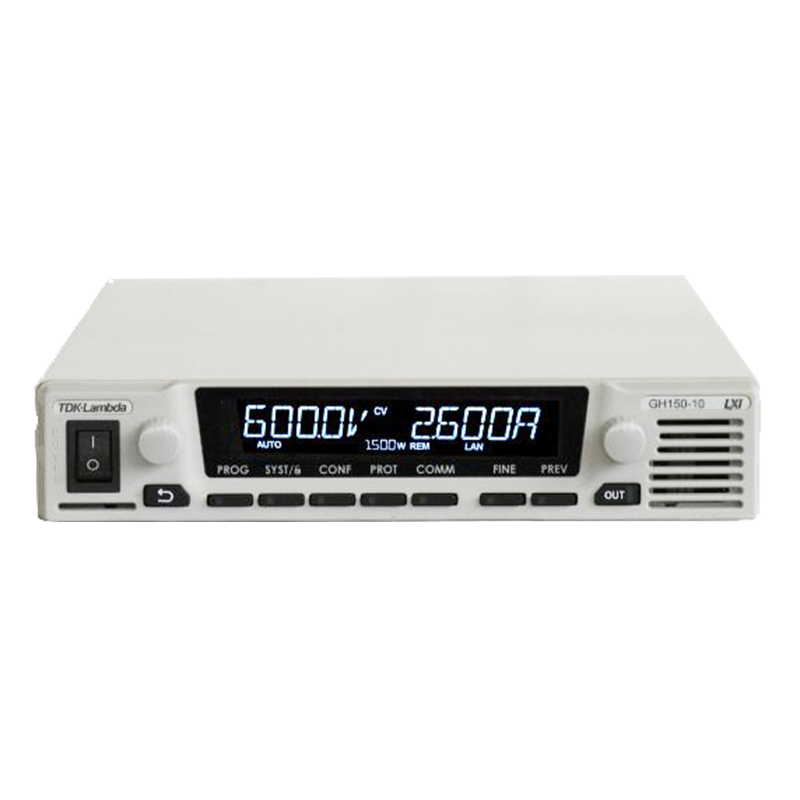

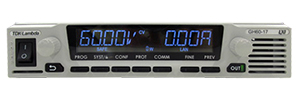

GENESYS+ GH1.5kW（ハーフラックサイズ）
| 型名（出力電圧-出力電流） | 10-150 | 20-75 | 30-50 | 40-38 | 60-25 | 80-19 | 100-15 | 150-10 | 300-5 | 600-2.6 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V |
| 定格電流 | 150A | 75A | 50A | 38A | 25A | 19A | 15A | 10A | 5A | 2.6A | |
| 定格電力 | 1500W | 1520W | 1500W | 1520W | 1500W | 1560W | |||||
| 入力電圧 | 単相85～265Vac | ||||||||||
| 効率(%)(100/200Vac) | 86/88 | 87/89 | 88/90 | ||||||||
| リップルノイズ (5～1MHz:実効値) | CVモード | 6mV | 7mV | 8mV | 30mV | 20mV | 45mV | 100mV | |||
| CCモード | 250mA | 130mA | 100mA | 60mA | 50mA | 30mA | 40mA | 10mA | 8mA | 5mA | |
| 質量 | 3.5kg以下 | ||||||||||
| 外形寸法 | (W)214 x (H)43.6 x (D)432mm（突起物含まず） | ||||||||||
GENESYS+ G1kW
| 型名（出力電圧-出力電流） | 10-100 | 20-50 | 30-34 | 40-25 | 60-17 | 80-12.5 | 100-10 | 150-7 | 300-3.5 | 600-1.7 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V |
| 定格電流 | 100A | 50A | 34A | 25A | 17A | 12.5A | 10A | 7A | 3.5A | 1.7A | |
| 定格電力 | 1000W | 1020W | 1000W | 1020W | 1000W | 1050W | 1020W | ||||
| 入力電圧 | 単相85～265Vac | ||||||||||
| 効率(%)(100/200Vac) | 86/88 | 87/89 | 88/90 | ||||||||
| リップルノイズ (5～1MHz:実効値) | CVモード | 6mV | 7mV | 10mV | 12mV | 9mV | 20mV | 100mV | |||
| CCモード | 420mA | 160mA | 100mA | 60mA | 50mA | 30mA | 20mA | 10mA | 8mA | 5mA | |
| 質量 | 5kg以下 | ||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)441.5mm（突起物含まず） | ||||||||||
GENESYS+ G1.7kW
| 型名（出力電圧-出力電流） | 10-170 | 20-85 | 30-56 | 40-42 | 60-28 | 80-21 | 100-17 | 150-11.2 | 300-5.6 | 600-2.8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V |
| 定格電流 | 170A | 85A | 56A | 42A | 28A | 21A | 17A | 11.2A | 5.6A | 2.8A | |
| 定格電力 | 1700W | 1680W | 1700W | 1680W | |||||||
| 入力電圧(周波数) | 単相85～265Vac(47～63Hz) | ||||||||||
| 効率(%)(100/200Vac) | 86/88 | 87/89 | 88/90 | ||||||||
| リップルノイズ (5～1MHz:実効値) | CVモード | 6mV | 7mV | 10mV | 12mV | 8mV | 20mV | 100mV | |||
| CCモード | 420mA | 160mA | 100mA | 60mA | 50mA | 30mA | 20mA | 10mA | 8mA | 5mA | |
| 質量 | 5.0kg以下 | ||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)441.5mm（突起物含まず） | ||||||||||
GENESYS+ G2.7kW
| 型名（出力電圧-出力電流） | 10-265 | 20-135 | 30-90 | 40-68 | 60-45 | 80-34 | 100-27 | 150-18 | 300-9 | 600-4.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V |
| 定格電流 | 265A | 135A | 90A | 68A | 45A | 34A | 27A | 18A | 9A | 4.5A | |
| 定格電力 | 2650W | 2700W | 2720W | 2700W | 2720W | 2700W | |||||
| 入力電圧(周波数) | 単相170 ～ 265Vac、3相200Vモデル（170 ～ 265Vac）、3相400V モデル（342 ～ 460Vac）、3相480V モデル（342 ～ 528Vac） | ||||||||||
| 効率(%)(*注) | 88 | 89 | 89.5 | 90 | 90.5 | ||||||
| リップルノイズ (三相入力時:実効値) | CVモード | 8mV | 10mV | 12mV | 15mV | 20mV | 60mV | 100mV | |||
| CCモード | 800mA | 450mA | 300mA | 150mA | 100mA | 70mA | 45mA | 30mA | 12mA | 5mA | |
| 質量 | 6.25kg以下 | ||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)441.5mm（突起物含まず） | ||||||||||
GENESYS+ G3.4kW
| 型名（出力電圧-出力電流） | 10-340 | 20-170 | 30-112 | 40-85 | 60-56 | 80-42 | 100-34 | 150-22.5 | 300-11.5 | 600-5.6 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 (*：40℃以上で ディレーティング） | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V |
| 定格電流 | 340A(*) | 170A | 112A | 85A | 56A | 42A | 34A | 22.5A | 11.5A | 5.6A | |
| 定格電力 | 3400W | 3360W | 3400W | 3360W | 3400W | 3375W | 3450W | 3360W | |||
| 入力電圧 | 単相170 ～ 265Vac、3相200Vモデル（170 ～ 265Vac）、3相400V モデル（342 ～ 460Vac）、3相480V モデル（342 ～ 528Vac） | ||||||||||
| 効率(%)(*注) | 88 | 89 | 89.5 | 90 | 90.5 | ||||||
| リップルノイズ (三相入力時:実効値) | CVモード | 8mV | 10mV | 12mV | 15mV | 20mV | 60mV | 100mV | |||
| CCモード | 800mA | 450mA | 300mA | 150mA | 100mA | 70mA | 45mA | 30mA | 12mA | 5mA | |
| 質量 | 6.25kg以下 | ||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)441.5mm（突起物含まず） | ||||||||||
GENESYS+ G5kW
| 型名（出力電圧-出力電流） | 10-500 | 20-250 | 30-170 | 40-125 | 60-80 | 80-65 | 100-50 | 150-34 | 200-25 | 300-17 | 600-8.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 (*：40℃以上で ディレーティング） | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 200V | 300V | 600V |
| 定格電流 | 500A(*) | 250A | 170A | 125A | 85A | 65A | 50A | 34A | 25A | 17A | 8.5A | |
| 定格電力 | 5000W | 5100W | 5000W | 5100W | 5200W | 5000W | 5100W | 5000W | 5100W | |||
| 入力電圧 | 三相200V モデル（170 ～ 265Vac）、三相400V モデル（342 ～ 460Vac）、三相480V モデル（342 ～ 528Vac） | |||||||||||
| 効率(%)(*注) | 89 | 91 | 92 | |||||||||
| リップルノイズ (5 ～ 1MHz:実効値) | CVモード | 8mV | 10mV | 12mV | 15mV | 20mV | 45mV | 60mV | 100mV | |||
| CCモード | 1200mA | 600mA | 300mA | 150mA | 100mA | 70mA | 45mA | 15mA | 8mA | |||
| 質量 | 7.5kg以下 | |||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)441.5mm（突起物含まず） | |||||||||||
GENESYS+ G7.5kW
| 型名（出力電圧-出力電流） | 20-375 | 30-250 | 40-188 | 60-125 | 80-94 | 100-75 | 150-50 | 300-25 | 600-12.5 | 1000-7.5 | 1500-5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 | 定格電圧 | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V | 1000V | 1500V |
| 定格電流 | 375A | 250A | 188A | 125A | 94A | 75A | 50A | 25A | 12.5A | 7.5A | 5A | |
| 定格電力 | 7500W | 7500W | 7520W | 7500W | 7500W | 7520W | 7500W | 7500W | 7500W | 7500W | 7500W | |
| 入力電圧 | 三相200V モデル（170 ～ 265Vac）、三相480V モデル（342 ～ 528Vac） | |||||||||||
| 効率(%)(*注) | 91 | ** | 91 | ** | ** | 91 | 91 | ** | 92 | ** | 92 | |
| リップルノイズ | CVモード | 10mV | ** | 8mV | ** | ** | 15mV | 20mV | ** | 100mV | ** | 500mV |
| (5 ～ 1MHz:実効値) | CCモード | 900mA | ** | 300mA | ** | ** | 70mA | 45mA | ** | 14mA | ** | 5mA |
| 質量 | 8.5kg以下 | |||||||||||
| 外形寸法 | (W)423 x (H)43.6 x (D)486.5mm（突起物含まず） | |||||||||||
** 定格出力電圧30V,60V,80V,200V,300V,1000Vは2023年夏頃リリース予定

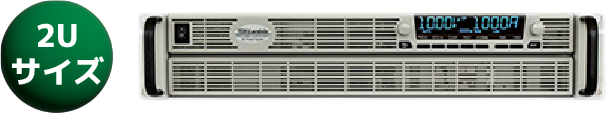

GENESYS+ GSP10kW
| 型名（出力電圧-出力電流） | 10-1000 | 20-500 | 30-340 | 40-250 | 60-170 | 80-130 | 100-100 | 150-68 | 200-50 | 300-34 | 600-17 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 (*：40℃以上で ディレーティング） | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 200V | 300V | 600V |
| 定格電流 | 1000A(*) | 500A | 340A | 250A | 170A | 130A | 100A | 68A | 50A | 34A | 17A | |
| 定格電力 | 10000W | 10200W | 10000W | 10200W | 10400W | 10000W | 10200W | 10000W | 10200W | |||
| 入力電圧 | 三相200V モデル（170 ～ 265Vac）、三相400V モデル（342 ～ 460Vac）、三相480V モデル（342 ～ 528Vac） | |||||||||||
| 効率(%)(*注) | 89 | 90 | 91 | 92 | ||||||||
| リップルノイズ (三相入力時:実効値) | CVモード | 8mV | 10mV | 12mV | 15mV | 20mV | 45mV | 60mV | 100mV | |||
| CCモード | 1200mA | 700mA | 300mA | 150mA | 75mA | 50mA | 35mA | 23mA | 23mV | 7.5mA | 6mA | |
| 質量 | 15.5kg以下 | |||||||||||
| 外形寸法 | (W)423 x (H)88.0 x (D)441.5mm（突起物含まず） | |||||||||||

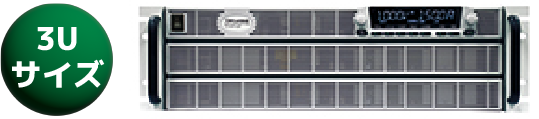

GENESYS+ GSP15kW
| 型名（出力電圧-出力電流） | 10-1500 | 20-750 | 30-510 | 40-375 | 60-255 | 80-195 | 100-150 | 150-102 | 200-75 | 300-51 | 600-25.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 (*：40℃以上で ディレーティング） | 定格電圧 | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 200V | 300V | 600V |
| 定格電流 | 1500A(*) | 750A | 510A | 375A | 255A | 195A | 150A | 102A | 75A | 51A | 25.5A | |
| 定格電力 | 15000W | 15300W | 15000W | 15300W | 15600W | 15000W | 15300W | 15000W | 15300W | |||
| 入力電圧 | 三相200V モデル（170 ～ 265Vac）、三相400V モデル（342 ～ 460Vac）、三相480V モデル（342 ～ 528Vac） | |||||||||||
| 効率(%)(*注) | 89 | 90 | 91 | 92 | ||||||||
| リップルノイズ (5 ～ 1MHz:実効値) | CVモード | 8mV | 10mV | 12mV | 15mV | 20mV | 45mV | 60mV | 100mV | |||
| CCモード | 1200mA | 700mA | 300mA | 150mA | 90mA | 60mA | 35mA | 23mA | 7.5mA | 6mA | ||
| 質量 | 23.5kg以下 | |||||||||||
| 外形寸法 | (W)423 x (H)132.5 x (D)441.5mm（突起物含まず） | |||||||||||
