直流電子負荷

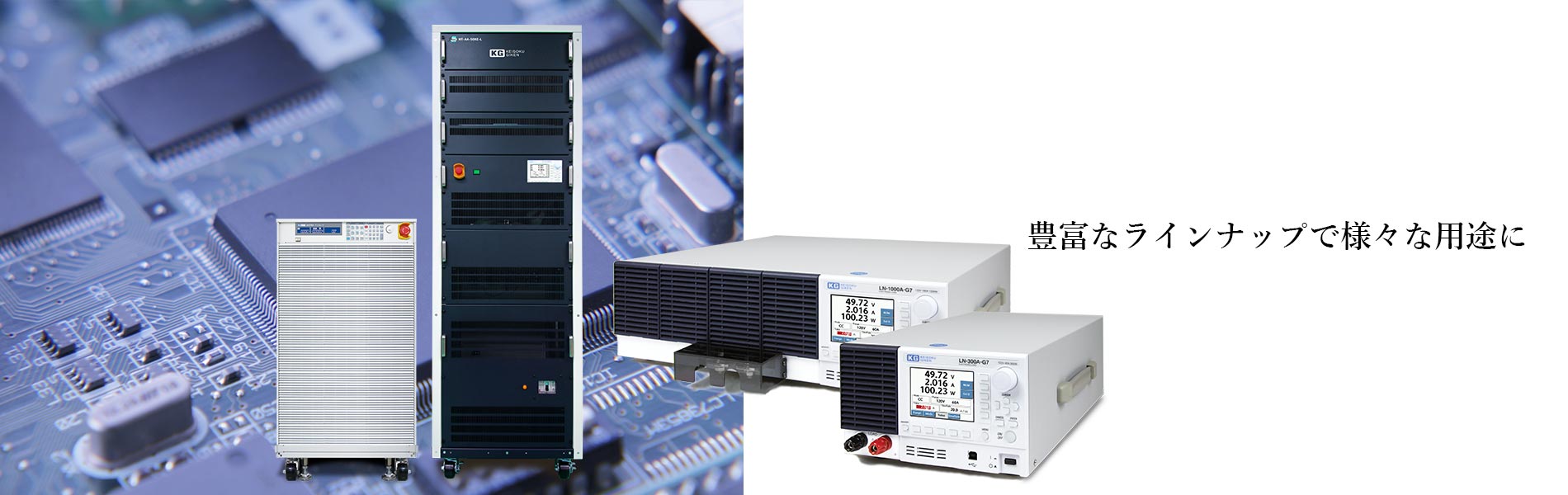

電子負荷をひとことで表現すると「色々な電源の出力に接続し、その電源に接続される負荷を模擬して性能を効率的に試験するためのもの」と言うことができます。ここで言う「電源」とは、直流電源や交流電源、あるいはバッテリー、さらには太陽電池や発電機など電圧を発生して電力を供給することができるありとあらゆる電圧源が該当します。計測技術研究所のドロッパー方式の直流電子負荷は、豊富なラインナップで様々な用途にお応えします。

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ

電子負荷とは?

「色々な電源の出力に模擬負荷として接続し電源の性能を試験するためのもの」です。

電子負荷は何のために必要?

例えば、皆さんが使っているパソコンやコピー機、液晶テレビなど家庭用コンセントから電源を取るほとんどの電気製品の中には交流を直流に変換する「スイッチング電源」と呼ばれる電源が内蔵されています。
この「スイッチング電源」は入力側に交流(日本国内では電圧100V)を入れると出力側に数V~数十Vの直流が出てくるというものです。パソコンの中に組み込まれているスイッチング電源は出力側の直流を使ってCPUやハードディスク、DVDドライブなどを動かしています。
このCPU やハードディスクなどのかわりに電子負荷を接続し、電源の出力側に電流を流します。このとき、実際の電流よりも多く流したりして(実際の使用条件よりも厳しい条件で)試験するために電子負荷が使用されています。

QUAD Ene-phant® QL-Dシリーズ
ハイエンド大容量直流電子負荷

高速電流制御とオシロライクなUIを備えたハイエンドな大容量直流電子負荷です。一体型構造で5kW~25kWまでをラインナップしており、マスタースレーブ接続で最大150kWまで電子負荷を拡張できます。オプションでMPPT機能もあり、多彩なファンクションに対応した製品です。
【ドロッパー方式】単体5kW~25kW、並列接続~150kW 150V~1,000V

続きを読む

Load Stationシリーズ
ハイエンド多機能電子負荷

ハイエンド多機能直流電子負荷

見やすい3.5インチカラーLCDや大型ロータリーノブなど、使いやすさを追求した8つのフロントポイントでオシロライクなユーザビリティを実現。多機能な直流電子負荷装置です。

【ドロッパー方式】単体300W~1kW/並列接続10W 120V~500V

続きを読む

34000A/36000A/34300E/36300E/33500F/3360Fシリーズ
大容量直流電子負荷

ラックパック型は最小600Wから最大14.4kWまで、一体型は最小5kWから最大60kWまで対応する大容量直流電子負荷装置です。マスタースレーブ機能を搭載し、必要な容量を自在に構成できます。
【ドロッパー方式】単体600W~60kW、並列接続~480kW 60V~1,250V

続きを読む

34000Cシリーズ コンパクト大容量直流電子負荷

6kW~24kWまで(8モデル/3種類の定格電圧) 同一モデルによる並列最大8台 最大電力192kWの大容量を実現。筐体サイズ幅440mmのコンパクトな電子負荷です。
【ドロッパー方式】単体6kW~24kW、並列接続~192kW 150V~1,200V

続きを読む

3300Fシリーズ
ローコストプラグイン電子負荷

シングル/デュアル対応!多チャンネルに最適なモジュール型直流電子負荷装置です。

【ドロッパー方式】40W ~ 300W / 60V ~ 500V

続きを読む

3332F-08
ローコストデュアルチャンネル電子負荷モジュール

CC, CRの負荷モードのみに特化した150Wデュアルチャンネルの電子負荷モジュールです。コストパフォーマンスに優れた多チャンネルシステムの構築が可能です。

【ドロッパー方式】150Wx2 / 80V

続きを読む

3110シリーズ
ローコスト電子負荷

3110シリーズ

ローコストながら基本モードのCC, CR, CV, CPに加え、Dynamic(負荷急変)モードを搭載。教育機関の実験用途から開発・設計・生産まで幅広くお使いいただける電子負荷です。

【ドロッパー方式】250W~700W/80V~500V

続きを読む

33430Gシリーズ
大容量LED電子負荷

高電圧、大容量で、モジュールタイプではできない直列数が多い大電流パワーLEDへの対応が可能な電子負荷装置です。

【ドロッパー方式】1800W ~ 3600W / 600V

続きを読む

3310Gシリーズ
モジュール型直流電子負荷

TURBOモード機能で多彩な用途に。多チャンネルに最適なモジュール型直流電子負荷装置です。

【ドロッパー方式】40W ~ 300W / 60V ~ 500V

続きを読む

3340Gシリーズ
モジュール型LED電子負荷

フレーム実装により、任意のチャンネル数でご利用頂けるモジュールタイプのLEDモード搭載型電子負荷装置です。

【ドロッパー方式】150W ~ 300W / 300V ~ 600V

続きを読む

3310Gシリーズ
スタンドアローン直流電子負荷

TURBOモード機能で多彩な用途に。1台で800Wに対応する直流電子負荷装置です。

【ドロッパー方式】800W / 80V, 500V

続きを読む

Load Edge/Load Starシリーズ
低電圧大電流高速電子負荷/超高速電子負荷

低電圧大電流高速電子負荷

スルーレート50A/μsのLoad Edgeシリーズとスルーレート200A/μsのLoad Starシリーズは、いずれも高速応答の性能を誇る直流電子負荷装置です。

【ドロッパー方式】300W~350W/30V

続きを読む

E-Load Player
コントロールソフトウェア

当社Webサイトから無償公開中!I-V特性など6種類をパックした直流電子負荷装置コントロールソフトウェアです。

続きを読む

オプション・アクセサリ

各種電子負荷装置と併せてお使い頂けるオプション製品、アクセサリ製品をご紹介致します。

続きを読む
