小規模AC/DCコンバータの試験( 基本検査例2)

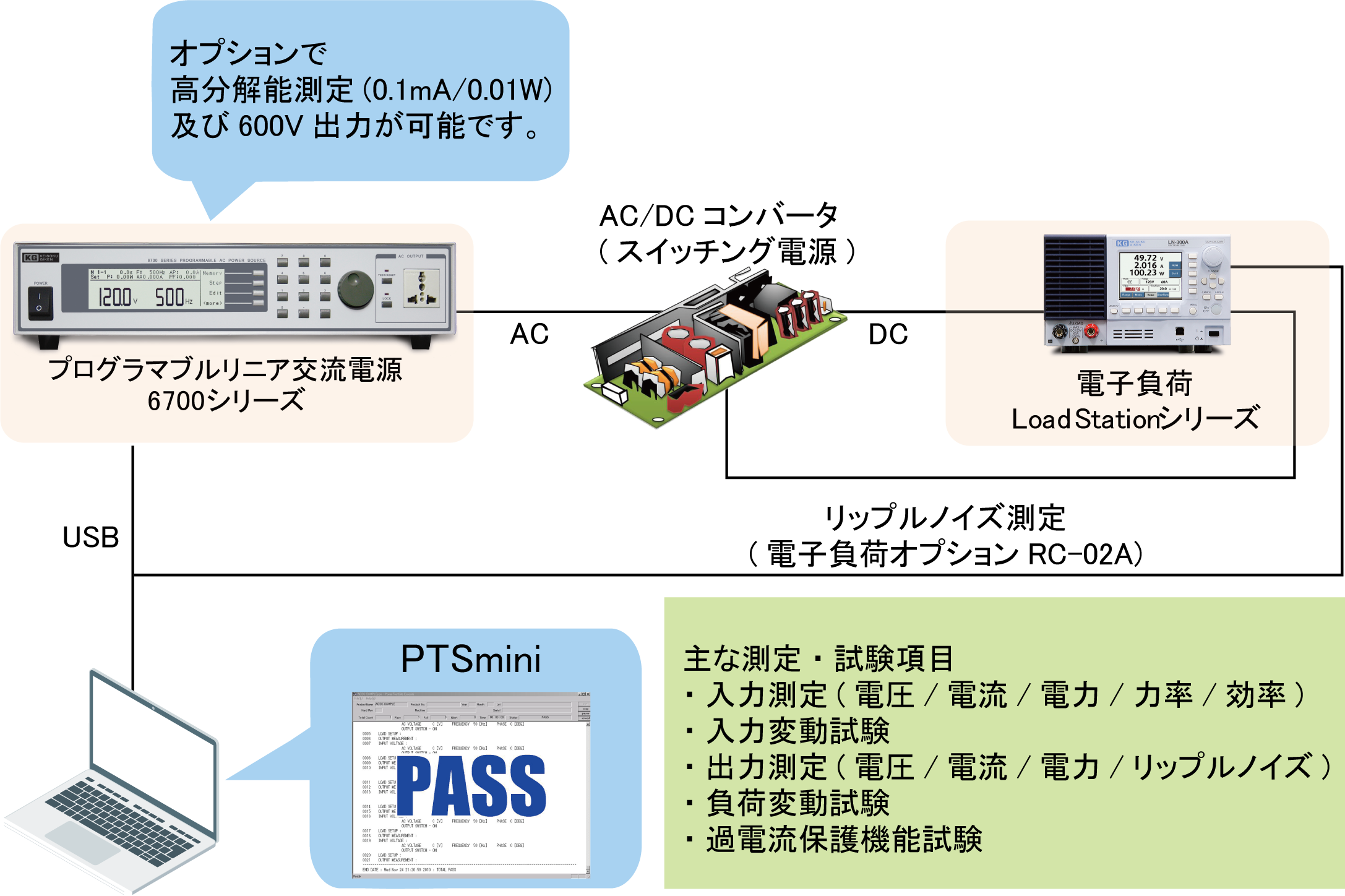

kg_master電源自動検査ソフトウエアPTSminiによる1CH 出力AC/DCコンバータ検査システムの基本的な構成例をご紹介します。AC入力にはリニア方式プログラマブル交流電源、DC出力にはリップルノイズ測定機能を内蔵可能なハイエンド多機能電子負荷装置を使用することによりAC/DCコンバータの入出力静特性試験を容易に行うことが可能となります。
解説
製品情報
PTS-mini/LTS-mini
電源自動検査ミニシステム
当社電子負荷、交流電源と自動検査ソフトウェアを組み合わせ、手軽で安価な検査ミニシステムを構築することができます。PTS-miniは入力1kVA以下で負荷4チャンネル以下という制限がありますが、構成によっては100万円を切る低価格でご提供しております。さらに、オプションの追加でリップルノイズ測定機能を付加することも可能です。
6700シリーズ
プログラマブルリニア交流電源
6700シリーズは、出力波形品質の良いリニアアンプ方式の交流電源です。パワーメータに匹敵する高分解能測定（0.1mA / 0.01W）に対応します（オプション）。
【リニア方式】単相500VA～5kVA
Load Stationシリーズ
ハイエンド多機能電子負荷
見やすい3.5インチカラーLCDや大型ロータリーノブなど、使いやすさを追求した8つのフロントポイントでオシロライクなユーザビリティを実現。多機能な直流電子負荷装置です。
【ドロッパー方式】単体300W～1kW/並列接続～10kW 120V～500V
