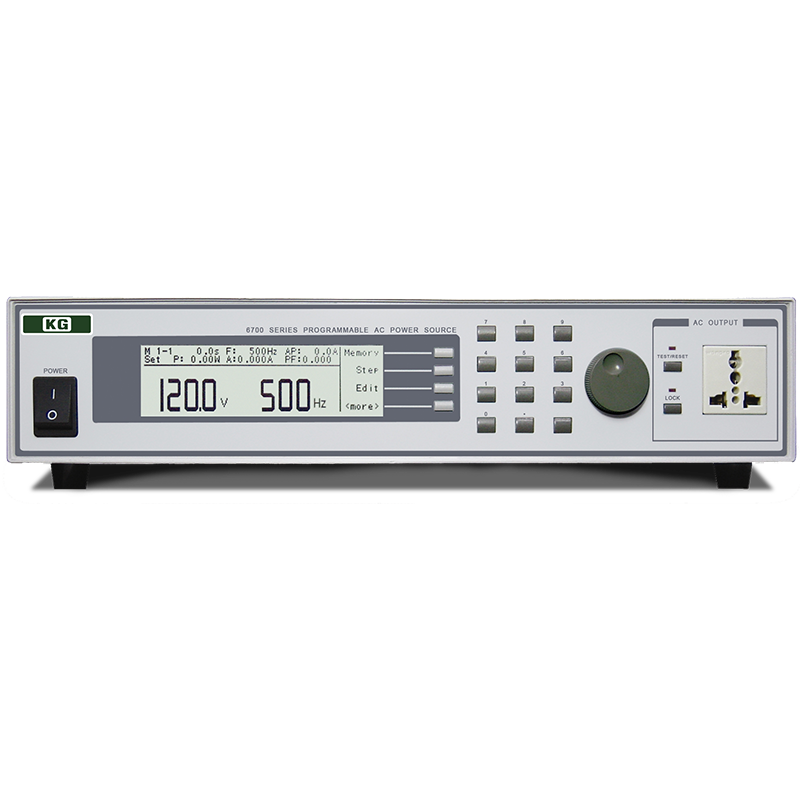

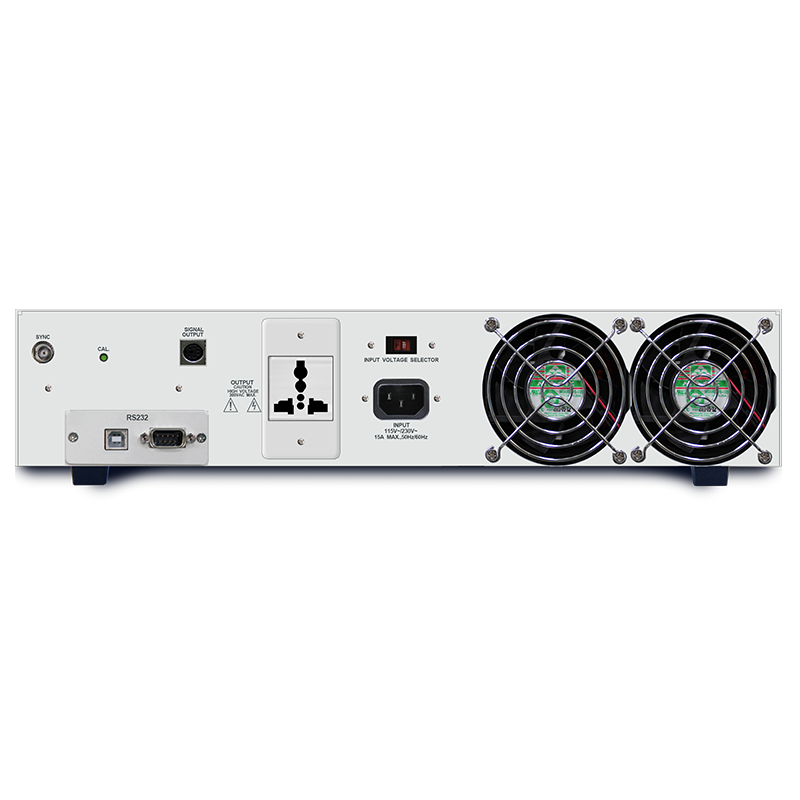

6700シリーズ
プログラマブルリニア交流電源

特長

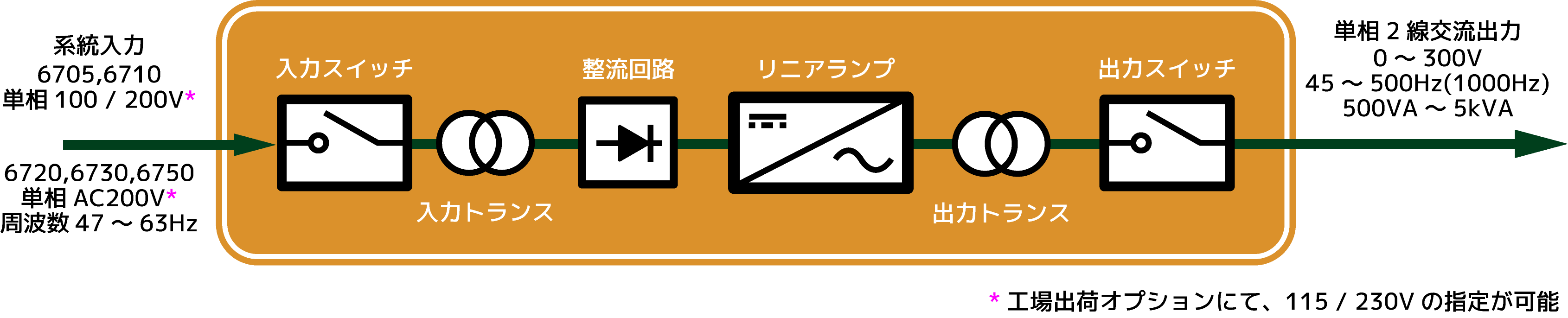

単線結線図

型名別比較表

*1 : カッコ内の数値は600V出力オプション選択時の仕様です。*2：カッコ内の数値は周波数オプション選択時の仕様です。

超低ノイズ出力

出力波形は歪みやノイズがほとんどなく、オーディオ機器など低ノイズな高品質波形を要求される試験に最適です。リニアアンプ方式はアンプ増幅方式であるため、SCR制御方式のような位相制御時（50/60Hz）にノイズが発生しません。

最長1000msecの突入電流供給（仕様の4倍まで）

突入電流以外に、1000msec以内であれば出力短絡を想定した短絡電流出力も可能です（1kVAまで5倍、2kVA以上6倍）。

豊富なインターフェース

標準搭載のRS-232C、USB（Type-A）でPCベースの通信制御に対応。さらに、オプションでGP-IBを追加することができます。

過電流フォールドバック機能

モーターやコンプレッサーなどは一時的に大きな起動電流が流れます。この起動電流により交流電源の保護回路が働くと試験ができません。これを回避するために開発された過電流フォールドバック機能により、モーターやコンプレッサーなどの試験にも安心してお使い頂くことができます。（応答時間は＜700ms）

各種テスト機能

出力位相制御、出力電圧DIP/POP、瞬断試験などの試験 機能により、スイッチング電源などの評価試験にご活用いただけます。

メモリとプログラム（オートループサイクル）機能

最大で9ステップ×50メモリを内蔵しています。メモリ 間を連結することでプログラムモードとして動作することができ、外部にPCを用意しなくても交流電源単体で電 圧変動やループサイクル試験が可能です。

600V出力オプション

本オプションをご利用いただくことで、半導体や絶縁材料、電子部品の試験における交流高電圧で大容量の電力印加試験が可能となります。倍電圧試験や系統イレギュラー時のDIP/POP試験などにもご活用いただけます。

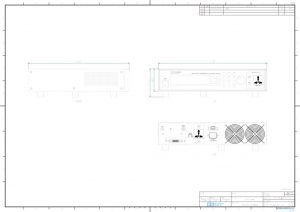

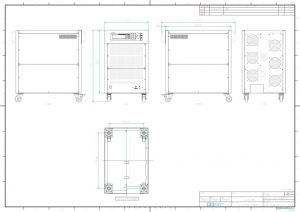

仕様

定格・通信アイコンについて

機能アイコンについて

---

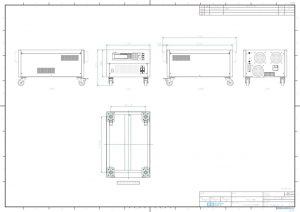

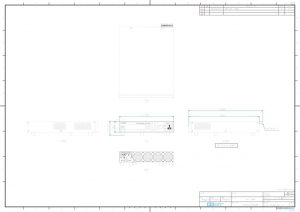

型名			6705	6710	6720	6730	6750
入力

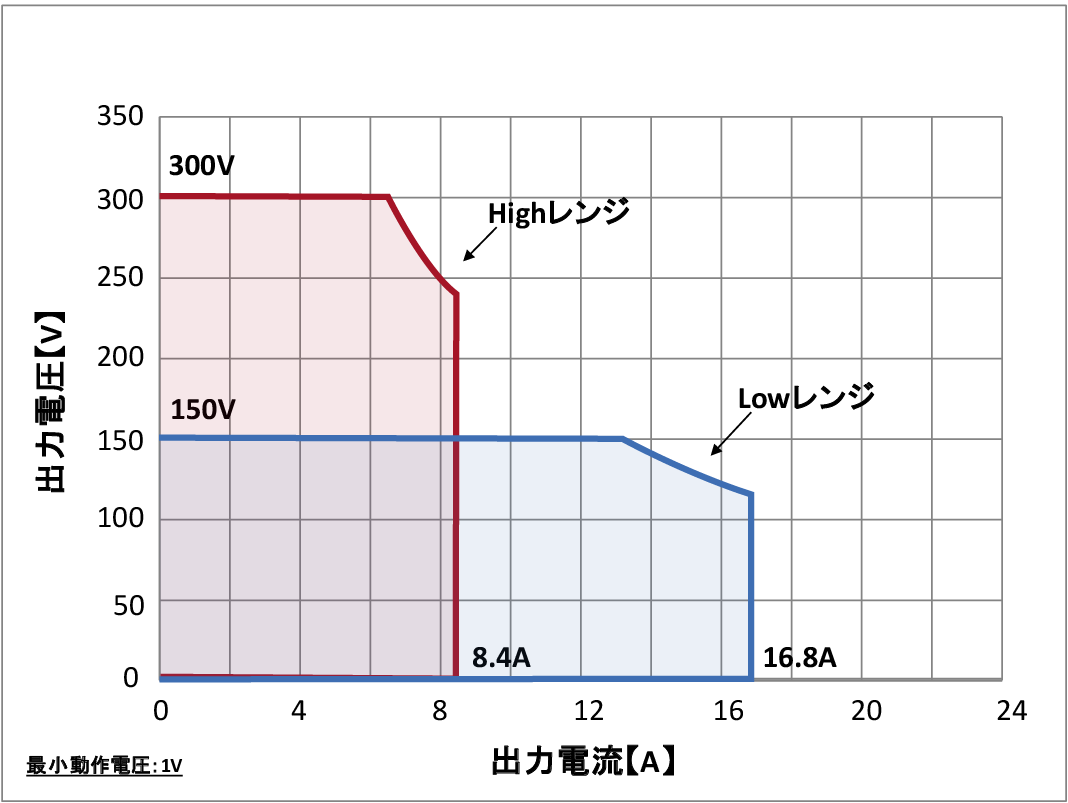

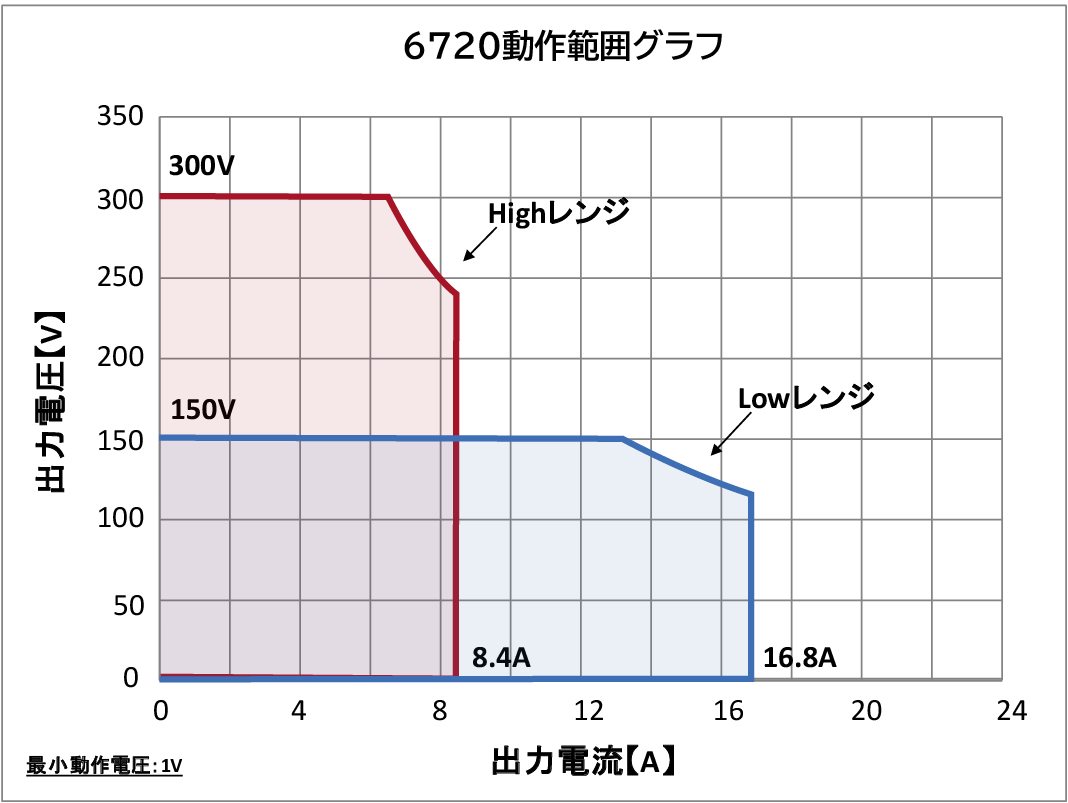

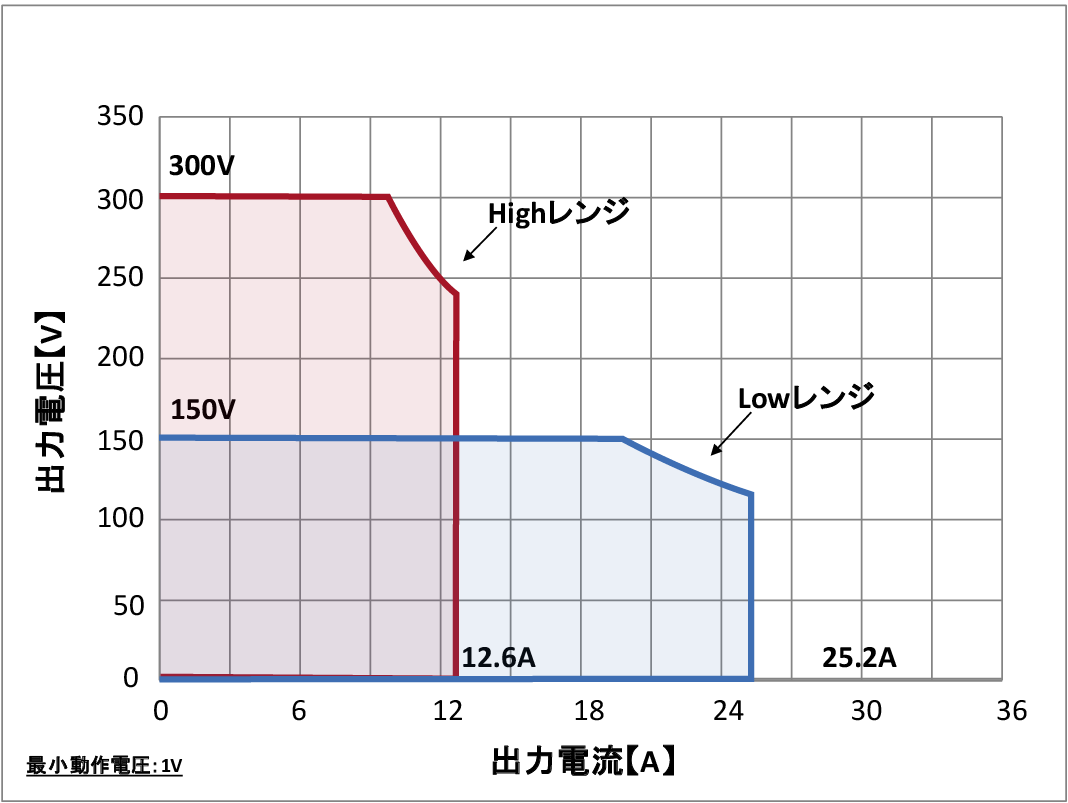

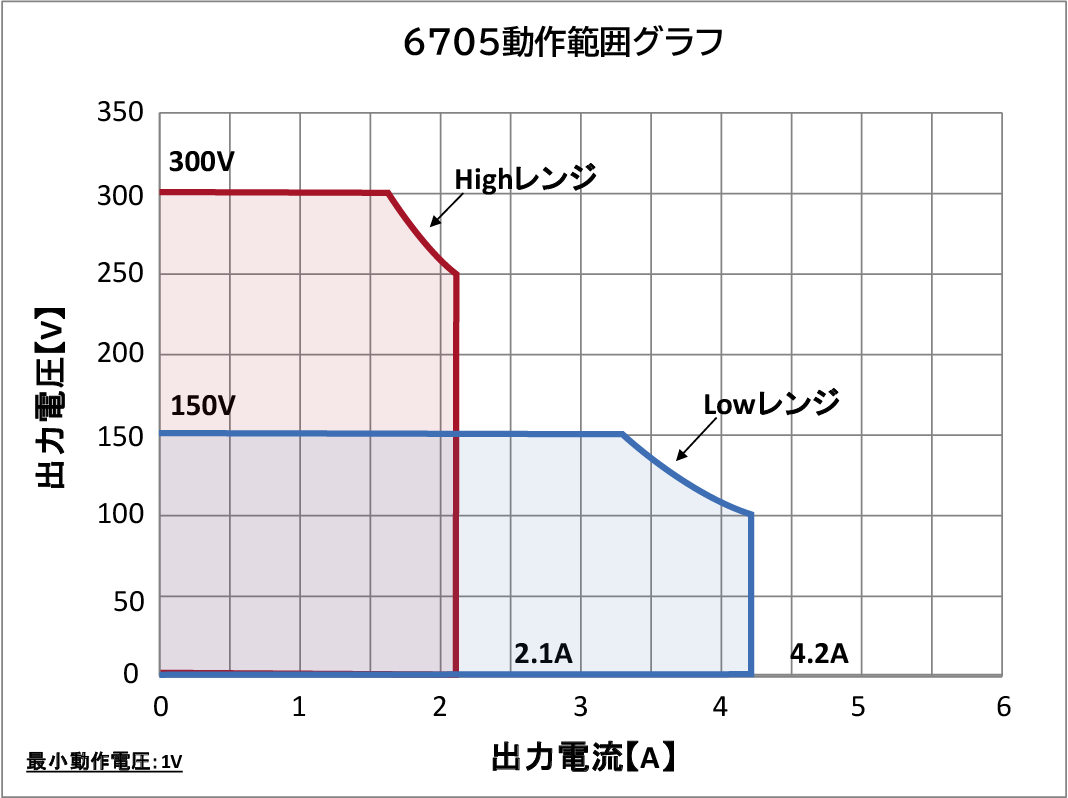

動作範囲

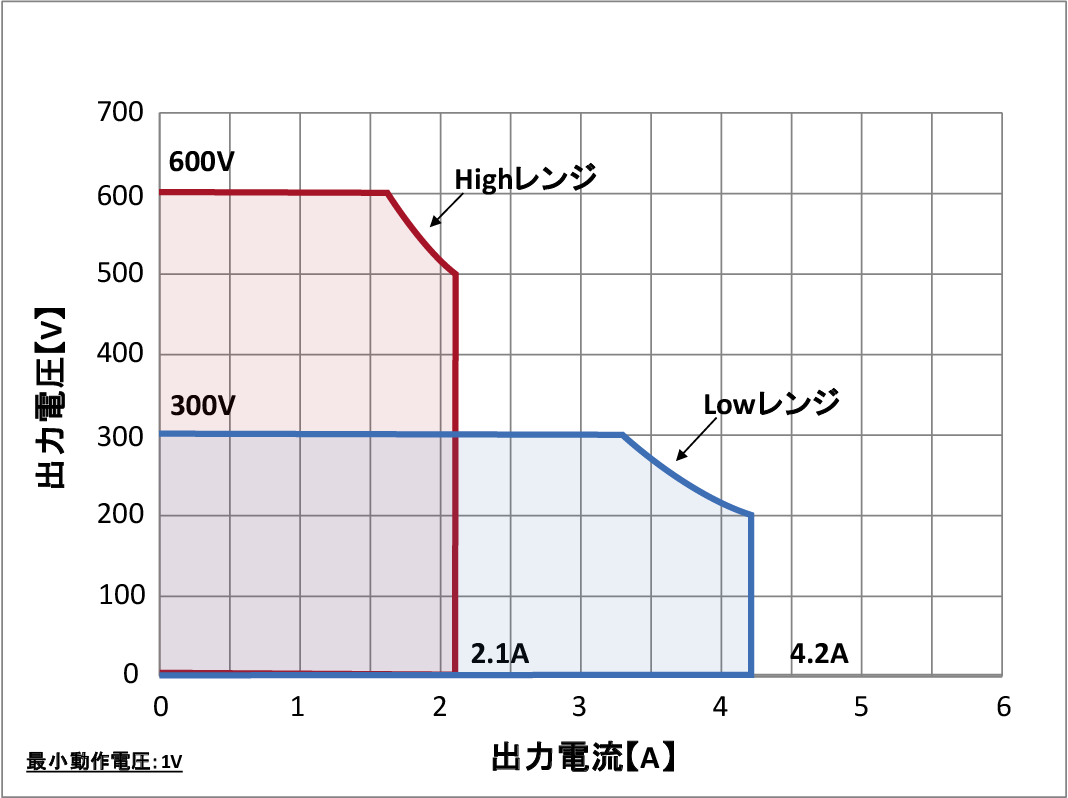

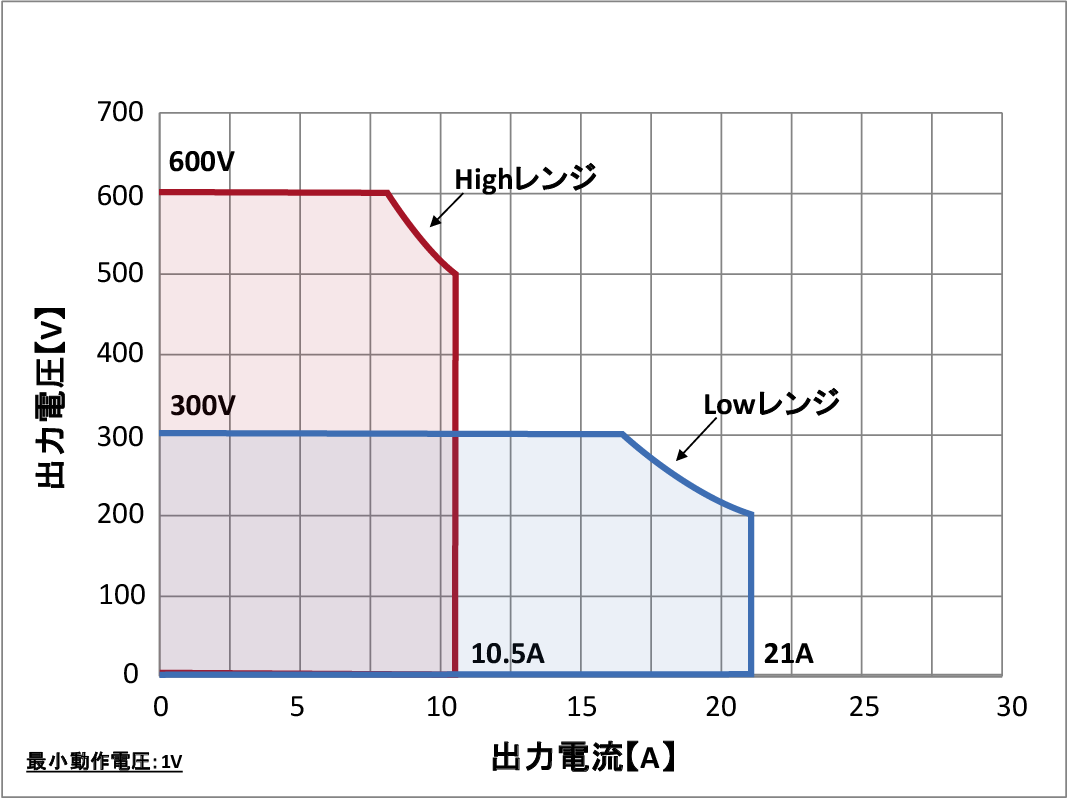

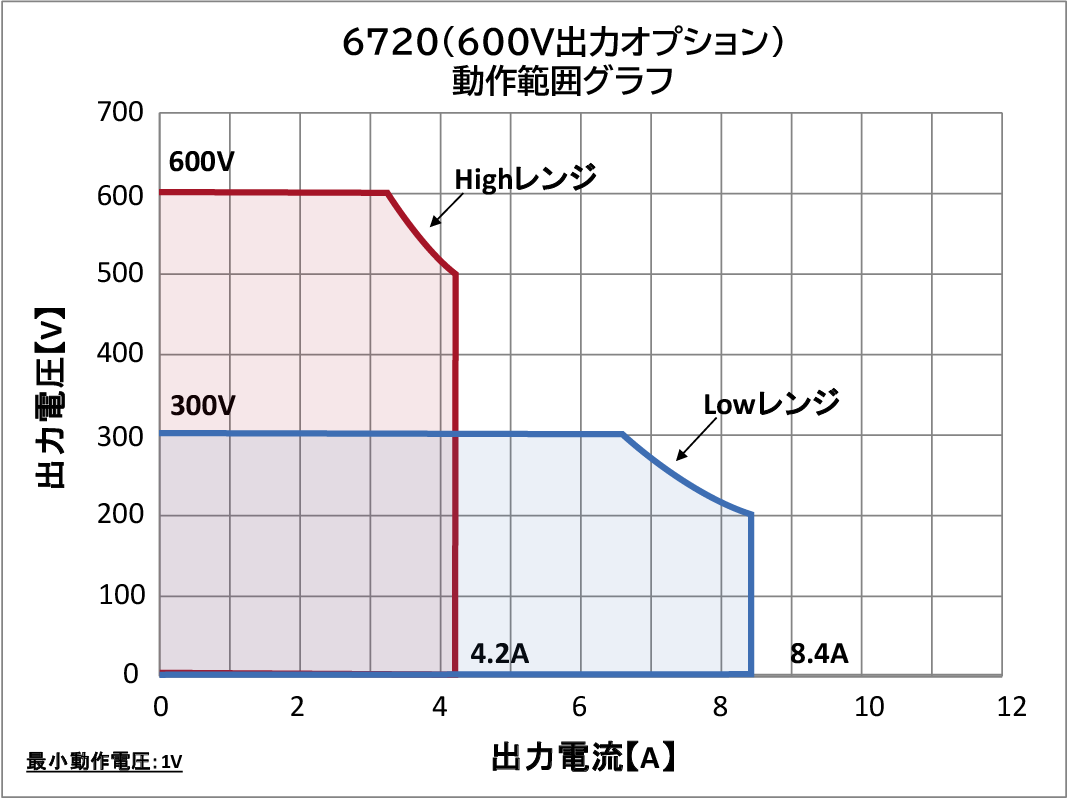

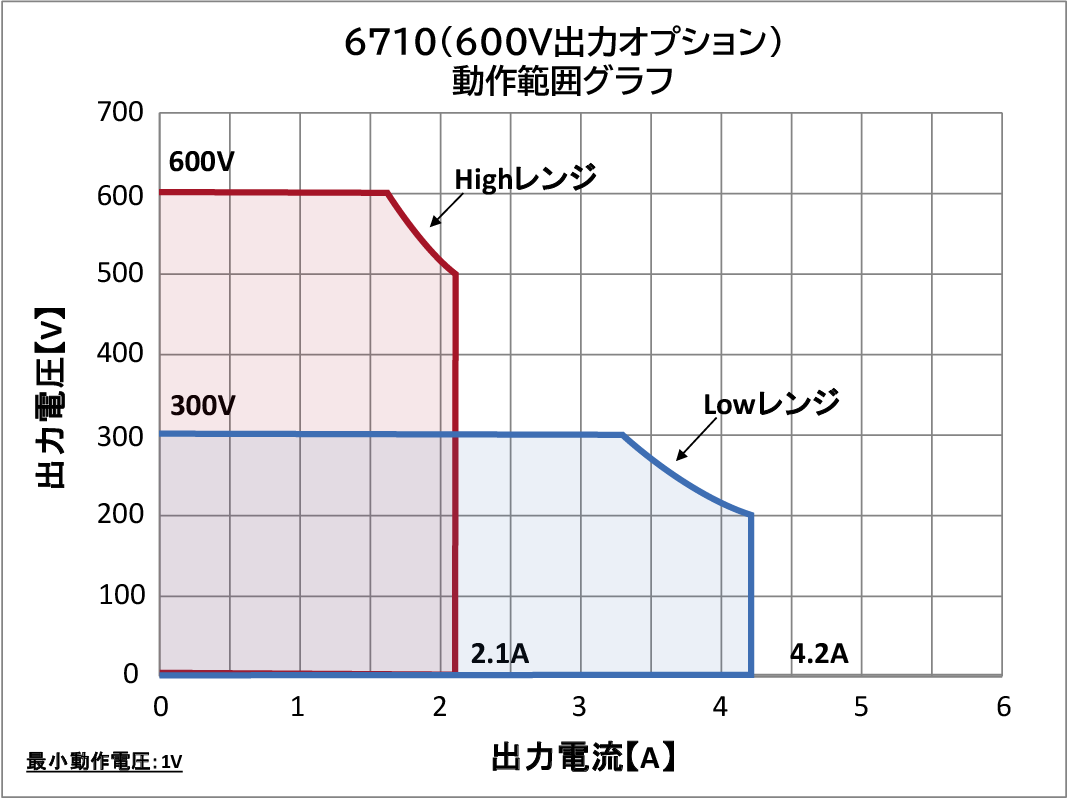

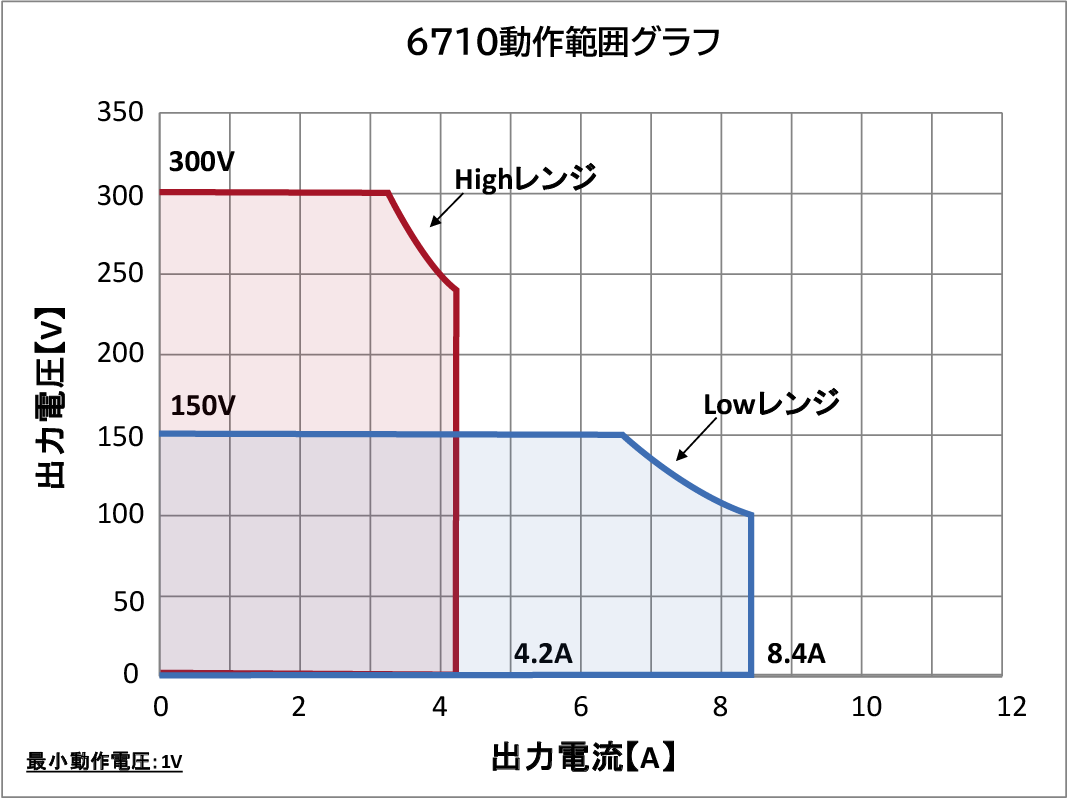

	600V出力オプション時
	PCのみクリックで拡大できます
相数			単相2線
電圧*1			100/200Vac ±10%, 115/230 Vac ±10%		200Vac ±10%, 230Vac ±10%
周波数			47 ～ 63Hz
消費電流　 ( 最大負荷時 )			20.0A(90V)/ 10.0A(180V)	40.0A(90V)/ 20.0A(180V)	40.0A(180V)	60.0A(180V)	99.5A(180V)
皮相電力　 ( 最大負荷時 )			1.8kVA	3.6kVA	7.2kVA	10.8kVA	17.9kVA
力率			0.7
出力
電力定格			500VA	1000VA	2000VA	3000VA	5000VA
最大電流 (r.m.s) *2	0 ～ 150V		4.2A	8.4A	16.8A	25.2A	42A
	0 ～ 300V		2.1A	4.2A	8.4A	12.6A	21A
最大電流 (r.m.s) (600V 出力仕様 ) *3	0 ～ 300V		2.1A	4.2A	8.4A	12.6A	21A
	0 ～ 600V		1.05A	2.1A	4.2A	6.3A	10.5A
最大電流 (peak)	0 ～ 150V		16.8A	33.6A	67.2A	100.8A	168A
	0 ～ 300V		8.4A	16.8A	33.6A	50.4A	84A
最大電流 (peak) (600V 出力仕様 )	0 ～ 300V		8.4A	16.8A	33.6A	50.4A	84A
	0 ～ 600V		4.2A	8.4A	16.8A	25.2A	42A
相数			単相2線
全高調波歪み率 (T.H.D)			・出力電圧がローレンジ 80-140V 或はハイレンジ 160-280V で 0.5% 以下
			・出力電圧がローレンジ 160-280V 或はハイレンジ 320V-560V　( オプション 0-600V) で 0.5% 以下
			・出力電圧がローレンジ 80-140V 或はハイレンジ 160-280V　周波数 501-1000Hz( オプション 45-1000Hz) で 1% 以下
クレスト・ファクタ			4 以下
入力変動			最大 0.1% 　 ( 入力変動 ±10% 時 ).
負荷変動			≤0.5% ( 抵抗負荷時 )
応答時間			100µs 以下
設定
電圧	レンジ		0 ～ 300V(HIGH ﾚﾝｼﾞ ), 150/300V(Auto ﾚﾝｼﾞ )/ 600V 出力仕様： 0 ～ 600V(HIGH ﾚﾝｼﾞ ), 300/600V(Auto ﾚﾝｼﾞ )
	分解能		0.1V / 0.2V
	確度		± (0.5% of setting + 2counts)
周波数	レンジ		45 ～ 500Hz
	分解能		0.1Hz (45 ～ 99.9Hz 時 ), 1Hz(100 ～ 500Hz 時 )
	確度		± 0.02% of setting
周波数 (45Hz-1KHz 仕様 )	レンジ		45 ～ 1000Hz
	分解能		0.1Hz (45 ～ 99.9Hz 時 ), 1Hz(100 ～ 1000Hz 時 )
	確度		± 0.02% of setting
開始、終了時 位相角	レンジ		0 ～ 360°
	分解能		1°
	確度		±1°(45 ～ 65Hz 時 )
測定
電圧	レンジ		0.0 ～ 300.0V / 0.0 ～ 600.0V
	分解能		0.1V / 0.2V
	確度*4		± (0.5% of reading + 2counts)
周波数	レンジ		0.0 ～ 1000.0Hz
	分解能		0.1Hz
	確度		± 0.1Hz(45.0 - 500.0Hz 時 ), ± 0.5Hz (500.1 - 1000.0Hz 時 )
電流 (r.m.s)	レンジ	L	0.000 ～ 3.500A
		H	3.00 ～ 35.00A
	分解能	L	0.001A
		H	0.01A
	確度*4	L	300V 出力仕様 (5-300V) ：± (0.5% of reading + 5counts) 600V 出力仕様 (5-600V) ：± (0.5% of reading + 10counts)
		H	± (0.5% of reading + 3counts) （ >5V 時）
電流 (peak)	レンジ		0.0 ～ 200.0A
	分解能		0.1A
	確度*4		± (1% of reading + 2counts)
電力	レンジ	L	0.0 ～ 350.0W
		H	300 ～ 4000W
	分解能	L	0.1W
		H	1W
	確度*1	L	300V 仕様 (60-300V): ± (0.6% of reading + 5 counts) 600V 仕様 (120-600V): ± (0.5% of reading + 30counts )
		H	300V 仕様 (60-300V): ± (0.6% of reading + 2 counts) 600V 仕様 (120-600V): ± (0.5% of reading + 5counts)
力率	レンジ		0 - 1.000
	分解能		0.001
	確度		W / VA , は有効数字 3 桁にて計算、表示されます。
オプション623 Lowレンジ･メータ分解能0.1mA / 0.01W for 6705 / 6710
型名			6705	6710	6720	6730	6750
測定
電流 (r.m.s)	レンジ		2.0 ～ 350.0 mA		－	－	－
	分解能		0.1 mA		－	－	－
	確度 *4		300V 仕様　± (0.6% of reading + 5counts) 600V 仕様　± (1% of reading + 5counts)		－	－	－
電力	レンジ		0.20 ～ 35.00W		－	－	－
	分解能		0.01W		－	－	－
	確度 *4		± (1% of reading + 10 counts)		－	－	－

*1 : PF 日本国内仕様では、6705/6710の場合は「100Vac/200Vac±10%」、6720/6730/6740の場合は「200Vac±10%」が標準です。海外仕様の入力電圧の指定もできます。　*2 : 出力電圧120V/240Vに設定した時の最大負荷電流です。　*3 : 出力電圧240V/480Vに設定した時の最大負荷電流です。　*4 : 測定電圧が5V以下の時、確度保証はありません。　*5 : 力率　0.5を超える場合に適用されます。　

6705を電源電圧100Vacで使用する場合、出力できる電力は350VAまでとなります。入力コネクタの定格(15A)による使用制限です。
6705について350VA以上出力する必要がある場合は、電源電圧200Vacでお使いください。
6710を電源電圧100Vacで使用する場合、出力できる電力は750VAまでとなります。入力端子台の定格(30A)による使用制限です。
6710について750VA以上を使用する必要がある場合は、電源電圧200Vacでお使いください。

※ ○：指定可、 －：指定不可

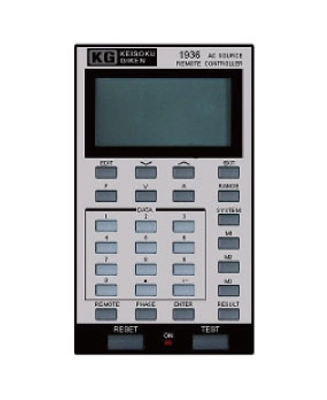

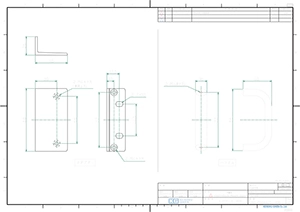

価格

※ 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償） *1：1536(USB & RS232C I/Fカード）は、GPIBインターフェースカードを選択されない場合に限り実装されます。
