非線形負荷って、そもそもナニ？
kg_master
はじめに基本から。「負荷」とは？
電源を評価するとき、必ずセットで登場するのが「負荷（ふか）」という言葉です。負荷とは、電源から見た「電気を消費する側」のこと。モーター、ヒーター、CPU、電球……電気を使うものすべてが「負荷」です。
そしてこの負荷には、大きく分けて 2種類 あります。
- 線形負荷（リニア負荷）
- 非線形負荷（ノンリニア負荷）
この2つ、何がどう違うのか？ そこが今回のテーマです。
「線形」と「非線形」の違いとは？
線形負荷：電圧と電流がまっすぐ比例する
線形負荷の代表例は 抵抗（抵抗器） です。
オームの法則（電圧 = 電流 × 抵抗）を思い出してください。電圧を2倍にすれば電流も2倍、電圧を半分にすれば電流も半分。電圧と電流の関係が常に一定の比率（直線） で変わるので「線形」と呼びます。
グラフに描けばきれいな直線になるわけですね。
非線形負荷：電圧と電流の関係が「ぐにゃっ」と曲がる
非線形負荷では、電圧が変わっても電流が比例して変わらない、あるいは電圧波形に対して電流波形が歪む、という現象が起きます。
直線にならず、曲線や折れ線になる。これが「非線形」の意味です。
非線形負荷の身近な例
「非線形負荷なんて特殊なもの？」――いえ、実は私たちの周りにあふれています。
| 機器・部品 | なぜ非線形？ |
| スイッチング電源（AC-DCコンバータ） | 整流回路が電流を「パルス状」に引き込むため |
| LED照明 | 内部のドライバ回路が電流を整形するため |
| インバータ（モータ駆動） | 半導体スイッチが断続的に電流を切り換えるため |
| パソコン・サーバの電源ユニット | スイッチング方式でコンデンサに急速充電するため |
| ダイオード整流回路 | 電圧がある「しきい値」を超えたときだけ電流が流れるため |
特にデータセンターのサーバ電源は、ほぼすべてがスイッチング方式。つまり、データセンター内の電源は「非線形負荷の塊」といっても過言ではありません。
合わせて読みたい
非線形負荷が引き起こす「高調波」問題
ここが少し難しいポイントですが、わかりやすく説明します。
電流が歪むと、何が起きる？

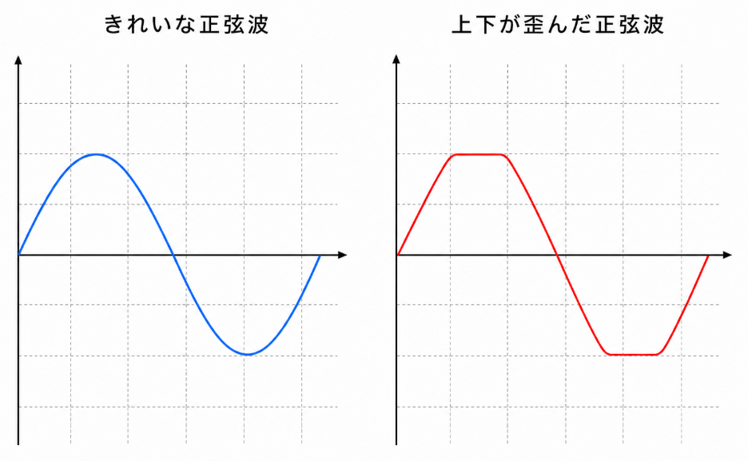

交流電源に非線形負荷をつなぐと、電流波形がきれいな正弦波（サインカーブ）にならず、下図の波形のようになることがあります。
この「歪み」は、数学的には基本周波数（50Hzや60Hz）に加えて、2倍・3倍・5倍……の高い周波数成分（高調波） が含まれていると解釈できます。
高調波が引き起こすトラブル
- 電源ラインの電圧が歪む → 同じ配線につながった他の機器が誤動作
- 変圧器やケーブルが異常発熱 → 想定以上の損失が発生
- 力率（パワーファクタ）が低下 → 同じ仕事をするのに余分な電流が流れる
- 中性線（ニュートラル）に過大電流 → 配電設備の過負荷
データセンターや工場など、多くの電気機器が密集する場所ほど、この問題は深刻になります。
直流側での「非線形性」── 電源評価で問題になる場面
交流だけの話と思いきや、直流電源の評価でも「非線形負荷」は重要なテーマになります。
サーバ内部の負荷は「一定消費」じゃない
サーバやネットワーク機器に搭載された内部電源（DC-DCコンバータなど）が供給する先は、CPUやメモリ、ストレージです。これらは常に一定の電流を引き込んでいるわけではありません。
- CPUが重い処理をしているとき → 急に大電流を要求
- アイドル時 → 消費電流が急減
- ストレージへのアクセス時 → パルス的な電流変動
このような「時々刻々と変動する電流需要」が、直流側における非線形特性の現れです。
定電圧負荷（CVモード）の特殊な非線形性
もう一つ重要なのが、定電圧（CV: Constant Voltage）特性を持つ負荷の存在です。
バッテリーや大容量コンデンサを含む機器、あるいはDC-DCコンバータは、入力電圧が下がるとそれを補おうとして電流を増やす動作をします（電力一定の動作 = CPL: Constant Power Load）。
これは電源にとって「負性抵抗」として振る舞うため、安定性を著しく損ない、最悪の場合は電源の発振や保護回路の誤動作を引き起こします。
合わせて読みたい
直流電子負荷で「非線形負荷」を再現するには
実際の製品評価では、こうした複雑な非線形特性を実験室の中で再現する必要があります。そこで活躍するのが直流電子負荷（DC Electronic Load）です。
主な再現モード
- 動的負荷変動（Dynamic Load）モード
設定した2つの電流値・電圧値の間を、任意の周波数・デューティ比でスイッチングさせる機能。急峻な負荷変動に対する電源の過渡応答特性を評価できます。
合わせて読みたい
- 定電力（CP: Constant Power）モード
入力電圧が変化しても消費電力が一定になるよう自動的に電流を調整するモード。定電力負荷（CPL）の非線形特性を忠実に再現し、電源の安定性マージンを評価できます。 - 任意波形発生（Waveform Simulation）モード
任意の電流波形データをメモリに書き込み、実機と同等のリアルな電流プロファイルを再生する機能。実機ログから抽出した電流波形を再現可能です。
合わせて読みたい
- バッテリーシミュレーションモード
放電特性のカーブに沿って電圧・電流特性を変化させ、バッテリーと同等の非線形特性をエミュレートします。
なぜ「非線形負荷での評価」が必要なのか？
「抵抗負荷で定格電流を流せれば十分では？」という疑問もあるかもしれません。しかし現実の機器は非線形負荷として動作するため、定常的な抵抗負荷だけでは見えないトラブルが存在します。
| 評価内容 | 線形（抵抗）負荷だけでは | 非線形負荷で初めてわかること |
| 過渡応答 | 見えない | 電圧ディップ・リカバリ時間 |
| 発振・不安定性 | 顕在化しにくい | CPLによる負性インピーダンス効果 |
| 保護回路の誤動作 | 確認困難 | 急変電流による誤トリップ |
| 効率の実態 | 軽負荷・重負荷の2点のみ | 実際の動作プロファイル全域 |
まとめ
- 線形負荷：電圧と電流が比例する。抵抗が代表例。
- 非線形負荷：電圧と電流が比例しない。スイッチング電源・LED・インバータなど現代の機器のほとんどが該当。
- 非線形負荷は高調波・電圧歪み・発熱・力率低下などを引き起こす。
- 直流側でも定電力負荷・急峻な電流変動として非線形性が現れる。
- 直流電子負荷の動的モード・CPモード・波形生成機能を使えば、こうした非線形特性をリアルに再現して電源評価が行える。
「実際の使われ方」に近い条件で電源を評価するためには、非線形負荷の理解と適切な試験機器の選択が欠かせません。
