PSUって、そもそもナニ？

はじめに

パソコンやサーバを使っていると、「PSU」という言葉を耳にすることがあります。でも、「PSUって何？」と聞かれても、ぱっと答えられる人は意外と少ないものです。

実は、PSUはサーバが動くために絶対に欠かせない、とても重要な部品です。今回は、そんなPSUについて、初心者の方にもわかりやすく解説していきます！

PSUって、何の略？

PSU とは、Power Supply Unit の略で、日本語では「電源ユニット」と呼ばれます。

一言で言えば、「電気を変換して、機器に届ける装置」です。

家庭のコンセントから来る電気をそのままサーバに突っ込んでも、サーバは動きません。PSUがあることで、サーバが使いやすい形の電気に変換してくれるのです。

そもそも電気の変換とは？

少しだけ電気の話をしましょう。電気には大きく分けて2種類あります。

種類	英語	特徴	例
交流	AC （Alternating Current）	波のように電気が行ったり来たりする	コンセントの電気
直流	DC （Direct Current）	一方向に電気が流れる	電池、CPU・メモリなどが使う電気

コンセントから来る電気は「交流（AC）」ですが、サーバの内部部品（CPUやメモリなど）が必要としているのは「直流（DC）」です。PSUは、このACをDCに変換するという、とても大切な仕事をしています。

PSUには２種類ある

サーバ用のPSUには、大きく分けて2つの種類があります。

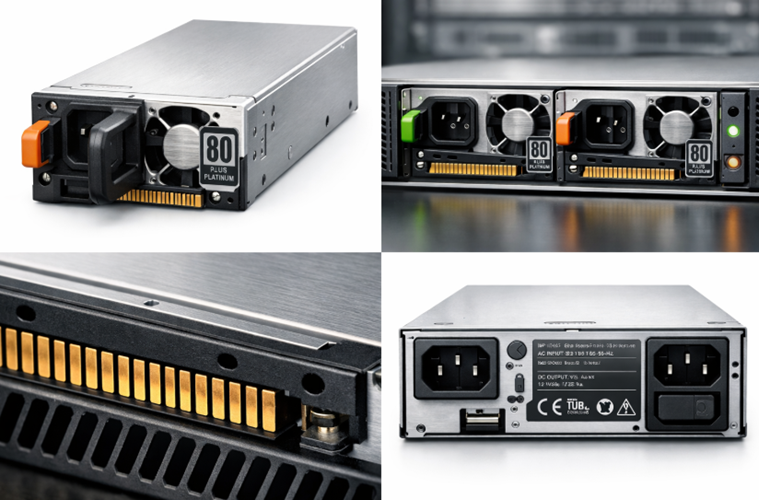

① AC/DC電源（ACアダプター型・主電源）

コンセント(AC 100V〜240V)

        ↓

  【AC/DC PSU】

        ↓

サーバ内部へ(DC 12V など)

これが一番よく知られているPSUです。

役割： 壁のコンセントから来る交流電気（AC）を、直流電気（DC）に変換します。

ポイント：

• サーバのメイン電源として使われる
• 一般的なサーバラックに搭載されている
• 出力電圧は主に 12V（近年の主流）
• 「電源モジュール」としてサーバに差し込む形になっていることが多い

身近な例で言うと… ノートパソコンの「ACアダプター（充電器）」も、AC/DC変換をしています。 あの黒いブロック部分が、まさにAC/DCコンバーターです！

② DC/DC電源（二次電源・電圧変換）

12V の直流電気

        ↓

  【DC/DC PSU】

        ↓

各部品へ(1V、3.3V、5V など)

役割： すでに直流（DC）になっている電気を、別の電圧の直流に変換します。

ポイント：

• AC/DCで作った12Vを、各パーツが必要な電圧に細かく変換する
• CPUは 約1V前後、メモリは 1.2V〜1.8V、USBは 5V など、部品ごとに必要な電圧が違う
• サーバのマザーボード上に搭載されていることが多い
• 「VRM（Voltage Regulator Module）」と呼ばれることもある

水道に例えると… AC/DCが「浄水場（大元の変換）」、DC/DCが「各家庭の蛇口（細かい調整）」のようなイメージです。

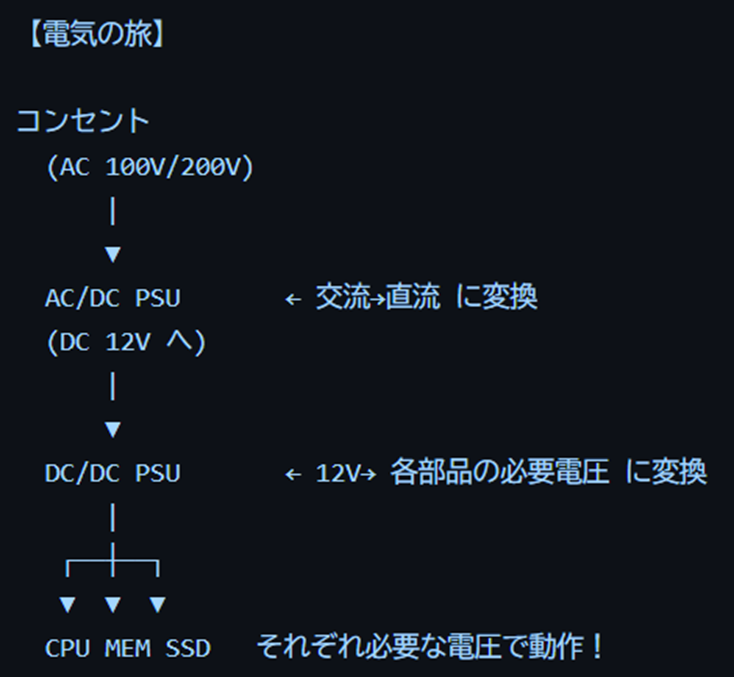

ふたつの役割を整理すると・・・

サーバのPSUが持つ「特別な機能」

家庭用PCのPSUと違い、サーバ用PSUにはいくつかの特別な機能が備わっています。

• 冗長化（ redundancy）
  サーバは24時間365日止まらないことが求められます。そのため、PSUを2台以上搭載して、1台が壊れてももう1台が動き続ける仕組みになっています。これを「N+1冗長」などと呼びます。

• ホットスワップ
  壊れたPSUを、サーバを止めずに交換できる機能です。電源を落とさずにPSUを抜き差しできるので、サービスを継続しながらメンテナンスができます。

• 高効率（80 PLUS認証など）
  電気を変換するとき、どうしても一部が熱として逃げてしまいます。サーバ用PSUは変換効率が高く、80%〜96%以上の効率を持つものも多いです。電力会社から買った電気を無駄なく使うことで、電気代の節約にもなります。

• 電源管理・監視機能
  PSUの状態（温度・電流・電圧など）をサーバ本体から監視できる機能があります。異常を早期に検知して、障害を未然に防ぐことができます。

まとめ

	AC/DC PSU	DC/DC PSU
入力	交流（AC）	直流（DC）
出力	直流（DC）	直流（DC）※別電圧
主な役割	メイン電源変換	各部品への電圧調整
場所	サーバの電源スロット	マザーボード上など

PSUは「ただの電源」と思われがちですが、実は：

• 電気を安全に変換する
• サーバを止めない冗長性を持つ
• 電力を効率よく使う
• 異常をいち早く検知する

…という、縁の下の力持ちな存在です。

サーバを語るうえで、PSUへの理解は欠かせません。ぜひ、次にサーバを見たときは「あ、あそこにAC/DCがあって、基板の上でDC/DCが変換してるんだな」と、少し違った目で眺めてみてください
