3270シリーズラインナップ
  • 3270シリーズラインナップ
  • 3270前面
  • 3270背面
  • ４U サイズで3.75kWの超コンパクト電子負荷
  • UPS評価などのAC整流負荷シミュレーションに対応
  • ラックパック型は、単相・三相切り替えユニットを内蔵
ドロッパーDC500VAC350V6機種USB：オプションLAN：オプション

『3270シリーズ』は従来品『3260Aシリーズ』と比較して大幅なサイズダウンにより省スペースを実現。1.875kWからマスタースレーブにより単相/三相11.25KWまで容量が拡張可能です。

￥1,246,000 ～ （本体標準価格・税抜）

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
交流電子負荷とは？

詳しく解説します

  • arrow特長
  • arrow仕様
  • arrow価格
  • arrow製品カタログ
  • arrowアプリケーション
  • arrow外観図
  • arrow選定・搬入のご注意
  • arrow保守サービス
  • arrowFAQ

製品情報
【以下のプルダウンからお選びください】



特長

  • 省スペース
    「3270シリーズ」は、4Uで3.75kW、質量が33.5kgとクラス最小の容積対負荷容量比。
  • 440Hzまで対応
    CC,CPモードでDC,40～440Hz、LinerCC,CRモードでDC,～440Hzまで対応。航空機向けの電源(400Hz)の評価・試験まで可能です。
  • 外部アナログ制御をオプションで準備
    0～10Vdc電圧で定電流制御可能な、外部アナログ制御をオプションで準備。PLCから簡単に制御することが可能です。
  • 電圧・電流モニタを標準装備
    アイソレーションされた電圧・電流モニタを標準で装備。安全に、オシロスコープなどで波形観測が可能です。また、ゼロクロス同期用の外部Sync Inputも標準装備しております。
  • 4つの通信
    オプションでGP-IB、RS-232C、USB、LANに対応。
  • マスタースレーブモードを搭載
    マスタースレーブモードでは、マスター機を含む最大8台まで並列接続可能なブーストモードと、三相専用で各相毎3台まで接続制御可能な3PHモードに対応。 単相で30kW、三相で11.25kWまで拡張可能です。
  • 広範囲入力350Vrms/500Vdc
    相電圧で350Vまで対応。単相240V電源の変動電圧±20％(288V)から、ヨーロッパなどの三相4線480V電源の変動電圧±20％ (線間電圧：576V、相電圧：332.5V)の試験などに対応可能な広範囲な定格入力です。
  • 入力範囲を425Vrms/600Vへ拡張可能
    相電圧入力を425Vrmsまで拡張可能なオプションを準備。三相3線方式での400V出力や、単相400V電源に対応することが可能です。
  • ワールドワイド入力に対応
    100～230Vとワールドワイド入力に対応。トランスの切り替えなく、世界各国で使用可能です。
  • 一体型のラックパックを準備
    システムラックに実装したラックパック型を3機種用意。単相2線(DC)、三相3線切り替えユニットを内蔵し、簡単に負荷結線の切り替えが可能です。

充実な負荷モード機能および測定機能

負荷モード

負荷モード

測定モード

電圧(Vrms,Vpeak,Vmax,Vmin)、電流(lrms,lpeal,lmax,lmin)、電力(W)、皮相電力(VA)、周波数(Hz)、波高率(CF)、力率(PF)、電圧全高調波歪(VTHD)、電圧歪(VH)、電流全高調波歪(IH)と多くの測定モードに対応

CCモード

正弦波負荷に加えCF（波高率）やPF(力率）の変更可能な負荷モードです。
※ CF は最大5.0まで、PF は0～±1.0（ただしサイン波での力率変更はできません。よって無効電力の再現は出来ません。）

CCモード

Linear CCモード

正弦波以外にも、PWM インバータ出力やステップ電圧、UPSの矩形波出力に対応した負荷モードです。

Linear CCモード

特殊負荷モードに対応

■パワーオンローディング
設定した電流値で電子負荷をON状態で待機させ、インバータやUPSの出力を投入し、出力電圧の安定性の試験・評価などに使用します。

パワーオンローディング

■ON/OFF位相制御試験
0~359°でON/OFF 位相を制御しインバータ出力の電圧過渡応答性やオーバーシュート/ アンダーシュートの許容差の確認試験などに使用します。

ON/OFF位相制御試験

■正負半整流制御試験
半波整流などの負荷モードを再現させ、インバータやUPSの出力電圧の安定性の試験・評価などに使用します。シリコン制御整流子（SCR)であるサイリスタやトライアックなどの位相変調模擬に最適です。

正負半整流制御試験

AC整流負荷モードを追加

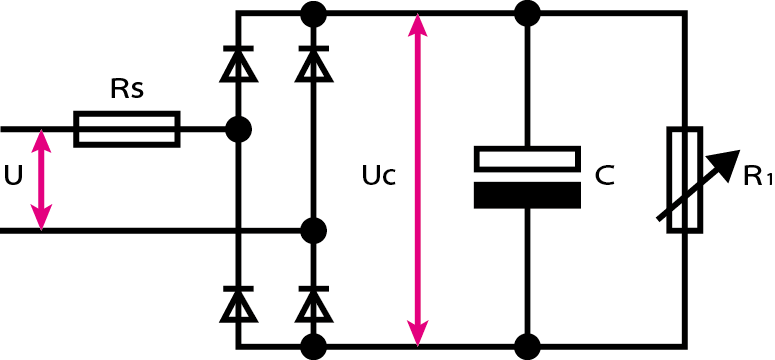

IEC62040-3 およびIEC61683 のテスト仕様に対応。整流時の非線形負荷（Non-Linear CC)モードならびに非線形負荷（Non-Linear CC) ＋抵抗負荷（CR) モードに対応。UPS からPVインバータ（PCS) の評価に最適。
AC 整流負荷モード1
AC 整流負荷モード2

突入電流/サージ電流シミュレーション

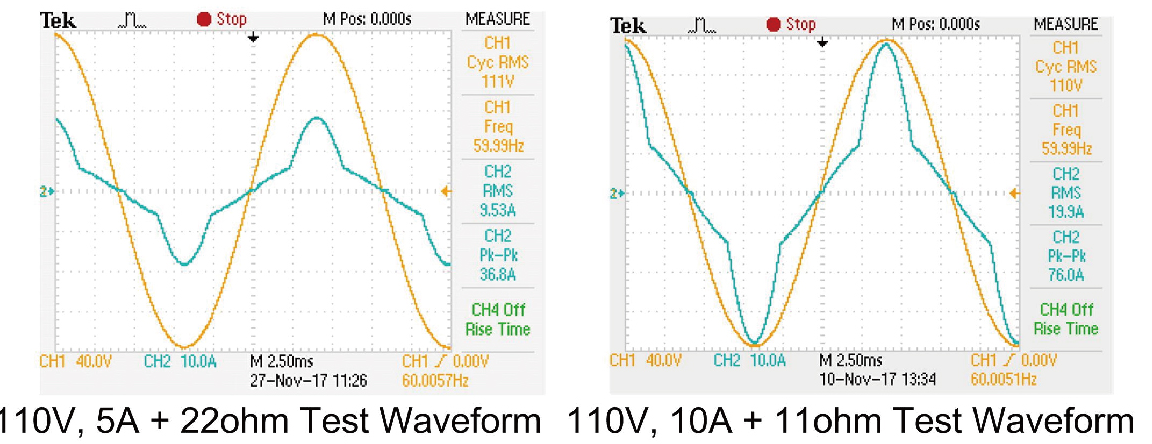

右表のように各種パラメータの設定により、容量性負荷(コンデンサインプット型)の突入電流の再現や、電源投入時のサージ電流シミュレーションなど、 各種評価部品を実際に電化製品へ組み込んだ状況の電流を再現させることが可能です。

突入電流/サージ電流シミュレーション

■突入電流シミュレーション波形

突入電流シミュレーション波形

■サージ電流シミュレーション波形

サージ電流シミュレーション波形

業界初定格を超えるTurbo機能を搭載

定格電力・電流の2 倍をシンク可能！（時限定格1 秒、FUSE、Short/OCP/OPP 試験モード時）

型名 3270 3271 3272 3273 3274
電力(W) Turbo OFF 3.75kW 2.8kW 1.875kW 2.8kW 1.875kW
Turbo ON 7.5kW 5.6kW 3.75kW 5.6kW 3.75kW
電流(A) Turbo OFF 37.5Arms 28Arms 18.75Arms 28Arms 18.75Arms
Turbo ON 75Arms 56Arms 37.5Arms 56Arms 37.5Arms
電圧(V) 50~350Vrms
Turbo機能

マスタースレーブモードを搭載

マスタースレーブモードにはブーストモードと3PHモードの２つの動作モードがあります。
ブーストモードは並列アプリケーションで、最大8台（マスター機含む）まで並列接続が可能です。3PHモードは、3相アプリケーションで、3台を三相負荷制御することで三相3線または3相4線の結線に接続することができます。

マスタースレーブモード

三相3線および三相4線結線例

■三相3線200Vの場合
DUTの線間電圧出力が、そのまま相電圧として電子負荷に入力されるため、200Vの負荷耐圧が必要です。この場合32701シリーズで対応することが可能です。

■三相3線400Vの場合
DUTの線間電圧出力が、そのまま相電圧として電子負荷に入力されるため、400Vの負荷耐圧が必要です。この場合負荷入力電圧が425Vrms/600Vdc入力拡張オプションを装備することで対応が可能です。

■三相4線400Vの場合
三相4線式の場合、線間電圧ではなく、DUTの相電圧出力(線間電圧/√3)が電子負荷に入力されるため、230Vの負荷耐圧が必要です。 よって、入力拡張オプションを使用することなく標準モデルで対応することができます。

結線例

バッテリー放電モードを搭載

3つのバッテリー放電モードを搭載。指定電圧ならびに放電時間を指定し、安全に放電試験が可能です。

バッテリー放電モード

AC E-Load Playerシリーズ

交流電子負荷3270/32701シリーズのシーケンス作成・操作を支援します。直接制御機能にてPCベースで簡単に操作。リアルタイムでのモニタリングとデータロギングも可能です。 専用機能アシストモードで交流電子負荷の専用機能を簡単に設定することができ、単相制御に加え三相制御にも対応します。（AC E-load Player/Multi)

AC E-Load Playerシリーズ
AC E-Load Playerシリーズ詳細ページ

仕様

モーダルポップアップ 定格・通信アイコン説明 機能アイコン説明

※：オプションです。インターフェースはどれか一つのみ実装が可能です。

    最大拡張容量30kW
    最大並列8台
    LAN

    ※

    USB

    ※

    RS-232C

    ※

    GP-IB

    ※

最大拡張容量30kW
最大並列8台
LAN

※

USB

※

RS-232C

※

GP-IB

※

3270 / 3271 / 3272
型名327032713272
電気仕様
定格電力3750W2800W1875W
定格電流37.5Arms / 112.5Apeak28.0Arms / 84.0Apeak18.75Arms / 56.2Apeak
定格電圧50～350Vrms / 500Vdc
定格周波数DC,40~440Hz(CC CP Mode) / DC~440Hz(LIN, CR, CV Mode)
OPP（過電力保護）3937.5Wrms または任意設定値2940Wrms または任意設定値1968Wrms または任意設定値
OCP（過電流保護）39.375Arms または任意設定値29.4Arms または任意設定値19.687Arms または任意設定値
OVP（過電圧保護）367.5Vrms / 525Vdc
OTP（過熱保護）あり
CCモード
及び
リニアCCモード		レンジ0～37.5A0～28.0A0～18.75A
分解能0.625mA0.5mA0.3125mA
確度 ※2±(0.2% of setting + 0.4% of range) @50/60Hz
±（1% of setting + 1% of range) @DC
±(1% of setting + 2% of range) @400Hz
CRモードレンジ1.6～32kΩ2.0～40kΩ3.2～64kΩ
分解能 ※10.010416mS0.0078137mS0.0052083mS
確度±0.4% of (setting + range) @50/60Hz, ± (1% of setting + 4% of range)@400Hz
CVモードレンジ50～350Vrms / 500Vdc
分解能0.1V
確度±(0.2% of setting + 0.2% of range)
CPモードレンジ3750W2800W1875W
分解能0.1W
確度 ※2±(1.0% of setting + 1.0% of range) @50/60Hz
±(4.0% of setting + 4.0% of range) @50/60Hz以外
C.F.
(CCモード, CPモード)		レンジ√2 ～ 5
分解能0.1
確度(1% / lrms) + 2%F.S.
P.F.
(CCモード, CPモード)		レンジ0～1 (遅れまたは進み)
分解能0.01
確度2%F.S.
UPS効率測定ノンリニアモード
動作周波数Auto ; 40～440Hz
電流レンジ0～37.5A0～28.0A0～18.7A
P.F.レンジ0～1
PVシステム効率測定
（パワコン：歪率80%）		抵抗値 + ノンリニア モード
動作周波数Auto ; 40～440Hz
電流レンジ0～37.5A0～28A0～18.75A
抵抗レンジ1.6～32kΩ2.0～40kΩ3.2～64kΩ
UPS バックアップ時間測定
(CCモード,LINモード, CRモード, CPモード)		UVP(VTH)50～350Vrms / 500Vdc
UPS Back-Up Time1～99999 Sec. (>27H)
バッテリー放電機能測定
(CCモード, LINモード, CRモード, CPモード)		UVP(VTH)50～350Vrms / 500Vdc
バッテリー放電時間1～99999 Sec. (>27H)
UPS オフライン転送時間測定電流レンジ0～37.5A0～28A0～18.75A
UVP(VTH)2.5V
Time range0.15mS～999.99msec.
ターボモード最大電流(ON)75.0Arms56.0Arms37.5Arms
最大電流(OFF)37.5Arms28.0Arms18.75Arms
ヒューズ試験モードトリップ時間&ノントリップ時間（Turbo ON）0.1～1.0sec.
（Turbo OFF）0.1～9999.9sec.
測定確度±0.006sec.
繰り返し回数0～255
Short/OPP/OCP試験機能短絡時間（Turbo ON)0.1S～1sec./ （Turbo OFF)0.1S～10sec. Or Cont.
OPP/OCPステップ時間(Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec.
OCP Istop(Turbo OFF)37.5Arms
(Turbo ON)75.0Arms		(Turbo OFF)28.0Arms
(Turbo ON)56.0Arms		(Turbo OFF)18.75Arms
(Turbo ON)37.5Arms
OPP Pstop(Turbo OFF)3750W
(Turbo ON)7500W		(Turbo OFF)2800W
(Turbo ON)5600W		(Turbo OFF)1875W
(Turbo ON)3750W
プログラマブル
突入電流シミュレーション		開始電流0～75A0～56A0～37.5A
ステップ時間0.1mS～100mS
停止電流0～37.5A0～28A0～18.75A
プログラマブル
サージ電流シミュレーション		S1&S2電流0～75A0～56A0～37.5A
T1&T2時間0.01S～0.5S
S3電流0～37.5A0～28A0～18.75A
T3時間0.01S～9.99Sec. or Cont
電圧表示レンジ500V
分解能0.01V
確度±0.1% of (reading + range)
パラメータVrms, V Max/Min, +/-Vpk
電流表示レンジ18.75Arms / 37.5Arms14.0Arms / 28.0Arms9.375Arms / 18.75Arms
分解能0.4mA / 0.8mA0.3mA / 0.6mA0.2mA / 0.4mA
確度 ※2±(0.1% of reading + 0.1% of range) @50/60Hz
±(0.4% of reading + 0.4% of range) @DC
±(0.4% of reading +4% of range) @400Hz
パラメータIrms, V MAX/MIN, +/-Ipk
電力表示レンジ3750W2800W1875W
分解能0.0625W0.05W0.03125W
確度 ※2±(1.0% of reading + 1.0% of range) @50/60Hz
±(4.0% of reading + 4.0% range) @50/60Hz以外
VA表示電流、電圧の測定結果から算出
力率表示レンジ+/- 0.000~1.000
確度±(0.002±(0.001/PF)*F)
周波数表示レンジDC, 40~440Hz
確度0.2%
その他パラメータ表示VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
パワーオン　ローディングパワーオン　ローディング機能あり
Load ON / OFF 角度指定負荷開始または停止時の角度について0～359°の間で指定可能
マスタースレーブ機能（3相アプリケーション） ※3マスターユニット1台に対して最大7台のスレーブユニット
外部制御入力（オプション）F.S / 10Vdc, 分解能0.1V
外部同期入力TTL
電圧モニター出力(絶縁)±500V / ±10V
電流モニター出力(絶縁)112.5Apk / ±10Vpk±84.0Apk / ±10Vpk56.25Apk / ±10Vpk
インターフェース（オプション）GPIB, RS-232, LAN, USB
一般仕様
入力電源定格電圧AC 100V ～ 230V ±10%, 50/60Hz ±3Hz　
入力電力（最大負荷時）150VA
動作温度0 ～ 40℃
動作湿度20 ～ 85%RH（結露しないこと）
保管温度－20 ～ 70℃
保管湿度20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）AC1500V,1分間
耐電圧（入力-負荷端子間）AC3000V,1分間
外形寸法（W×H×D) ※突起部含む440 x 188 x 558 mm
質量33.5kg27.5kg21.5kg

※1) mS = milli siemens
※2）定格電流の5%以下の領域ついては確度保証外となります。
3270　37.5[A] x 5% = 1.9[A]
3271　28.0[A] x 5% = 1.4[A]
3272　18.7[A] x 5% = 0.9[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。

Store recall テスト機能(Short, OCP, OPP…) アナログプログラミング入力 Vモニター Iモニター SYNC入力
ブーストモード × × × 〇 〇 〇
3PHモード × 〇 × 〇 〇 〇

〇：使用可能　×：使用不可能

3273 / 3274
型名32733274
電気仕様
定格電力3750W2800W
定格電流28 Arms / 84Apeak18.75 Arms / 56.25Apeak
定格電圧50~480Vrms / 700Vdc
定格周波数DC,40~70Hz(CC CP Mode) / DC~70Hz(LIN, CR, CV Mode)
OPP（過電力保護）3937.5Wrms または任意設定値2940Wrms または任意設定値
OCP（過電流保護）29.4Arms または任意設定値19.687Arms または任意設定値
OVP（過電圧保護）504Vrms / 735Vdc
OTP（過熱保護）あり
CCモード
及び
リニアCCモード		レンジ0～28A0～18.75A
分解能0.5mA0.3125mA
確度 ※2±(0.2% of setting + 0.4% of range) @50/60Hz
±（1% of setting + 1% of range) @DC
CRモードレンジ2.5Ω～50kΩ4～80kΩ
分解能 ※10.006666mS0.004166mS
確度±0.4% of (setting + range) @50/60Hz
CVモードレンジ50～480Vrms / 700Vdc
分解能0.0125V
確度±(0.2% of setting + 0.2% of range)
CPモードレンジ3750W2800W
分解能0.1W
確度 ※2±(1.0% of setting + 1.0% of range) @50/60Hz
±(4.0% of setting + 4.0% of range) @50/60Hz以外
C.F.
(CCモード, CPモード)		レンジ√2 ～ 5
分解能0.1
確度(1% / lrms) + 2%F.S.
P.F.
(CCモード, CPモード)		レンジ0～1 (遅れまたは進み)
分解能0.01
確度2%F.S.
UPS効率測定ノンリニアモード
動作周波数Auto ; 40～70Hz
電流レンジ0～28A0～18.75A
P.F.レンジ0～1
PVシステム効率測定
（パワコン：歪率80%）		抵抗値 + ノンリニア モード
動作周波数Auto ; 40～70Hz
電流レンジ0～28A0～18.75A
抵抗レンジ2.5～50kΩ4～80kΩ
UPS バックアップ時間測定
(CCモード,LINモード, CRモード, CPモード)		UVP(VTH)50～480Vrms / 700Vdc
UPS Back-Up Time1～99999 Sec. (>27H)
バッテリー放電機能測定
(CCモード, LINモード, CRモード, CPモード)		UVP(VTH)50～480Vrms / 700Vdc
バッテリー放電時間1～99999 Sec. (>27H)
UPS オフライン転送時間測定電流レンジ0～28A0～18.75A
UVP(VTH)2.5V
Time range0.15mS～999.99msec.
ターボモード最大電流(ON)56.0Arms37.5Arms
最大電流(OFF)28.0Arms18.75Arms
ヒューズ試験モードトリップ時間&ノントリップ時間（Turbo ON）0.1～1.0sec.
（Turbo OFF）0.1～9999.9sec.
測定確度±0.006sec.
繰り返し回数0～255
Short/OPP/OCP試験機能短絡時間（Turbo ON)0.1S～1sec./ （Turbo OFF)0.1S～10sec. Or Cont.
OPP/OCPステップ時間(Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec.
OCP Istop(Turbo OFF)28.0Arms
(Turbo ON)56.0Arms		(Turbo OFF)18.75Arms
(Turbo ON)37.5Arms
OPP Pstop(Turbo OFF)3750W
(Turbo ON)7500W		(Turbo OFF)2800W
(Turbo ON)5600W
プログラマブル
突入電流シミュレーション		開始電流0～56A0～37.5A
ステップ時間0.1mS～100mS
停止電流0～28A0～18.75A
プログラマブル
サージ電流シミュレーション		S1&S2電流0～56A0～37.5A
T1&T2時間0.01S～0.5S
S3電流0～28A0～18.75A
T3時間0.01S～9.99Sec. or Cont
電圧表示レンジ700V
分解能0.0125V
確度±0.1% of (reading + range)
パラメータVrms, V Max/Min, +/-Vpk
電流表示レンジ14Arms / 28Arms9.375Arms / 18.75Arms
分解能0.3mA / 0.6mA0.2mA / 0.4mA
確度 ※2±(0.1% of reading + 0.1% of range) @50/60Hz
±(0.4% of reading + 0.4% of range) @DC
パラメータIrms, V MAX/MIN, +/-Ipk
電力表示レンジ3750W2800W
分解能0.0625W0.05W
確度 ※2±(1.0% of reading + 1.0% of range) @50/60Hz
±(4.0% of reading + 4.0% range) @50/60Hz以外
VA表示電流、電圧の測定結果から算出
力率表示レンジ+/- 0.000~1.000
確度±(0.002±(0.001/PF)*F)
周波数表示レンジDC, 40~70Hz
確度0.20%
その他パラメータ表示VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
パワーオン　ローディングパワーオン　ローディング機能あり
Load ON / OFF 角度指定負荷開始または停止時の角度について0～359°の間で指定可能
マスタースレーブ機能（3相アプリケーション） ※3マスターユニット1台に対して最大7台のスレーブユニット
外部制御入力（オプション）F.S / 10Vdc, 分解能0.1V
外部同期入力TTL
電圧モニター出力(絶縁)±700V / ±10V
電流モニター出力(絶縁)±84Apk / ±10Vpk±56.25Apk / ±10Vpk
インターフェース（オプション）GPIB, RS-232, LAN, USB
一般仕様
入力電源定格電圧AC 100V ～ 230V ±10%, 50/60Hz ±3Hz　
入力電力（最大負荷時）150VA
動作温度0 ～ 40℃
動作湿度20 ～ 85%RH（結露しないこと）
保管温度－20 ～ 70℃
保管湿度20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）AC1500V,1分間
耐電圧（入力-負荷端子間）AC3000V,1分間
外形寸法（W×H×D) ※突起部含む440 x 188 x 558 mm
質量33.5kg27.5kg

※1) mS = milli siemens
※2）定格電流の5%以下の領域ついては確度保証外となります。
3273　28.0[A] x 5% = 1.4[A]
3274　18.75[A] x 5% = 0.938[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。

Store recall テスト機能(Short, OCP, OPP…) アナログプログラミング入力 Vモニター Iモニター SYNC入力
ブーストモード × × × 〇 〇 〇
3PHモード × 〇 × 〇 〇 〇

〇：使用可能　×：使用不可能

本体標準価格（税抜）：1,246,000 ～

本体単品

型名電圧電流電力標準価格（税抜）
3272350Vrms
500Vdc（*1,*2）		18.75A1.875kW
￥1,246,000
327128A2.8kW
￥1,648,000
327037.5A3.75kW
￥2,050,000
3274480Vrms
700Vdc（*1）		18.75A2.8kW
￥1,554,000
327328A3.75kW
￥1,844,000
425Vrms/600Vdc入力電圧を425V/600Vdcへ変更（3270/3271/3272用）
￥87,000
327×/REC327×検査成績書
￥15,000
TCP製品別トレーサビリティ
（検査成績書(日本語版のみ)のご注文が必要となります）
￥5,000
SCI標準器試験成績書
（検査成績書(日本語版のみ)のご注文が必要となります）
￥20,000

*1 : DC直流入力の電子負荷としてもご使用可能です。
*2 : 工場出荷オプション追加で、425Vrms/600Vdcへ負荷入力定格拡張可能

ラックパック型

型名電圧電流電力標準価格（税抜）
3272-5.6kW-RP350Vrms
500Vdc（*1,*3
）		56.25A（*2）5.625kW
￥5,446,000
3271-8.4kW-RP84A（*2）8.4kW
￥7,109,000
3270-11.2kW-RP111.75A（*2）11.25kW
￥8,380,000
425Vrms /600Vdc for RP入力電圧を425V/600Vdcへ変更（ラックパック用）
￥261,000
3270-11.2kW-RP/REC3270-11.2kW-RP検査成績書
￥45,000
3271-8.4kW-RP/REC3271-8.4kW-RP検査成績書
￥45,000
3272-5.6kW-RP/REC3272-5.6kW-RP検査成績書
￥45,000
TCP製品別トレーサビリティ
（検査成績書(日本語版のみ)のご注文が必要となります）
￥5,000
SCI標準器試験成績書
（検査成績書(日本語版のみ)のご注文が必要となります）
￥20,000

*1 : DC直流入力の電子負荷としてもご使用可能です。
*2 : ラックパック型モデルでは単相結線時の負荷電流。三相結線時は1/3の負荷電流となります。
*3 : 工場出荷オプション追加で、425Vrms/600Vdcへ負荷入力定格拡張可能

インターフェースアクセサリー/入力変換オプション

型名主な仕様標準価格（税抜）
13300F810 *1RS-232C Card
￥28,000
13300F811 *1GP-IB Card
￥45,000
13300F812 *1USB Card
￥43,000
13300F813 *1LAN Card
￥86,000
External　Programming　Input外部アナログ入力
￥27,000

*1 インターフェースはどれか一つのみ実装が可能です。

専用ソフトウェア

型名内容標準価格（税抜）
AC E-Load Player/Single3270/32701シリーズアプリケーションソフト（単独運転）￥99,000
AC E-Load Player/Multi3270/32701シリーズアプリケーションソフト（同期運転）￥199,000

ソフトウェアはCD-ROMで提供。別途ライセンス認証用のUSBドングルも付属されます。

製品カタログ

ダイジェストカタログ
ダイジェストカタログ
交流電子負荷アプリケーション
交流電子負荷アプリケーション
交流電子負荷3270シリーズ
交流電子負荷3270シリーズ

アプリケーション

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：非電力回生型）

投稿: 2025-04-02

系統連系認証前のPCSは直接系統へ連系できないため、独立した系統模擬負荷が必要となります。
この負荷は交流電源と交流電子負荷を用いることで簡単に構築できます。
また、キルヒホッフの法則を利用し、PCSの発電電力と交流電源の出力電力の総和を常に消費します。さらに、交流電子負荷を使用することで、家電やOA機器のトレンド負荷を再現でき、マイクログリッドの評価にも適しています。

逆潮流の心配の無い、V2Xシステム評価用模擬負荷に最適な大容量交流電子負荷

投稿: 2024-11-06

大容量の燃料電池の放電特性評価には回生型直流電子負荷が使われ、回生により省スペース化と省エネが可能です。しかし、発電電力が大きい場合、逆潮流防止や系統電圧源の準備が必要です。一方、ドロッパー方式の電子負荷は廃熱処理が必要ですが、逆潮流の心配がなく、系統電圧源を準備せずに使用できます。

突入電流やサージ電流シミュレーション可能な交流電子負荷用アプリケーションソフトについて

電流シミュレーション機能を搭載した交流電子負荷の簡単操作方法

投稿: 2022-01-26

プログラマブル交流電子負荷3270/32701シリーズには電流シミュレーション機能が搭載され、位相変調、半波整流、突入・サージ電流シミュレーションなど様々な模擬が本体で設定可能です。専用ソフトAC E-Load Playerでは、PCベースで様々な電流シミュレーションの設定が可能です。

交流電子負荷を使ったダイオードやトライアック整流器の模擬

交流電子負荷を使ったダイオードやトライアック整流器の模擬

投稿: 2020-10-14

インバータやUPSなどの出力電圧の安定性の試験や評価では、ダイオードやトライアックなどを用いて試験回路を組み上げる為、試験電流や位相制御の調整に多くの手間をかけておりました。特殊負荷モードに対応した交流電子負荷を用いることで、各種パラメータの設定により、半波整流などのダイオード負荷を再現が可能です。

交流電子負荷を使った突入電流シミュレーション

投稿: 2020-10-04

UPSや商用インバータの評価や試験において、突入電流試験を行う際は、実負荷の準備や試験回路などで再現させる為、準備や必要な突入電流値の設定に多くの時間がかかる試験項目でした。シミュレータ機能をもって交流電子負荷を用いることで、各種パラメータの設定により、要求する容量負荷性の突入電流や電源投入時のシミュレーションおよび電化製品へ直接電源を差し込んだサージ電流の再現を簡単に行うことができます。

アプリケーションをもっと見る

外観図

3270外観図PDF
3270外観図PDF

3270外観図DXF
3271外観図PDF
3271外観図PDF

3271外観図DXF
3272外観図PDF
3272外観図PDF

3272外観図DXF
3273外観図PDF
3273外観図PDF

3273外観図DXF
3274外観図PDF
3274外観図PDF

3274外観図DXF
3270-XX.XkW-RP外観図PDF
3270-XX.XkW-RP外観図PDF

3270-XX.XkW-RP外観図DXF

選定・搬入のご注意

機器選定について

  • 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
  • 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
  • 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

  • 製品への供給電源はお客様にてご準備ください。
  • D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
  • 負荷線は、短く、太い電線をご準備ください。
  • 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
  • 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
  • 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
    （* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います）
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

  • 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
  • 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
  • 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

交換推奨部品

FAQ

以下をクリックしてご覧ください

3270シリーズ (5)

a

INRUSHのテスト機能選択方法を教えて下さい

INRUSHとSURGEはMainframe F/W R2.00 で追加された機能となるため、これ以降のバージョンで使用できます。
R1.03以前のファームウェアでは使用することは出来ません。

3270のハードウェア自体が異なるため、Mainframe F/W はR1.xxからR2.xxにアップデートすることは出来ません。
他にも出荷時期で対応機能が異なる場合があります。ご利用の3270で最新の取説記載の機能が全て動作するかはお問い合わせください。

a

リニアCCモードで発振してしまうときの対処方法

発振を収める方法として

  1. ケーブルの配線長を短くして、太いものを使用する
    負荷ケーブルが長いと電線のインダクタンス成分が増加し、発振する可能性があります。
  2. 負荷装置のBW（帯域幅）の設定を変更する
    発振している状態で、CONFIGキーでBWの設定値を下げます。（0-15まで設定ができ、デフォルトの設定が13となっております。この値を上げると応答性が上がり、値を下げると応答性が下がります）
a

USBでリモート制御する際のサンプルコードはありますか？

USBでリモート制御するサンプルコードはこちらをご参照ください。

3270series_USBsampleダウンロード

a

LANでリモート制御する際のサンプルコードはありますか？

LANで制御するサンプルコードです。
使用するにあたり、ocxファイルの登録が必要になります。
詳細は添付のPDFをご覧ください。

3270series_LANsampleダウンロード

a

VモニターとIモニターを使用する際の注意点はありますか？

当機種のモニターは、負荷端子に印加される電圧の交直に応じて、出力されるモニター電圧の交直が変わります。
また、各モニターにおいてフルスケールの換算が以下のようになるので、ご注意ください。

[Vモニター]
　3270の場合、定格 350Vrms に対し、ピーク値をフルスケール10Vとしています。
　その為、350 * √2 = 494.9Vpk を 10Vとして 換算してください。 [Iモニター]
　当機種にはターボ機能が搭載されており、短時間にて定格の2倍の電流が流せる事ができ、
　そちらをフルスケール10Vとしています。
　その為、3270の場合は定格37.5Armsを半分の5Vとして換算してください。

なお、モニター電源は当機種の各モニターから供給されているので、
使用したいモニターにケーブルを接続するのみでそのまま確認が可能です。

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
