定電圧電源とLED電源試験の兼用

屋内の照明や屋外の看板など、いたるところでLED照明が普及しており、これにともないLEDを点灯するための電源(LED電源、LEDドライバ)が必要となるのは言うまでもありません。 このようなLED電源を試験するためには従来の汎用電子負荷装置では試験できない場合がある ため注意が必要です。(アプリNo.9参照)

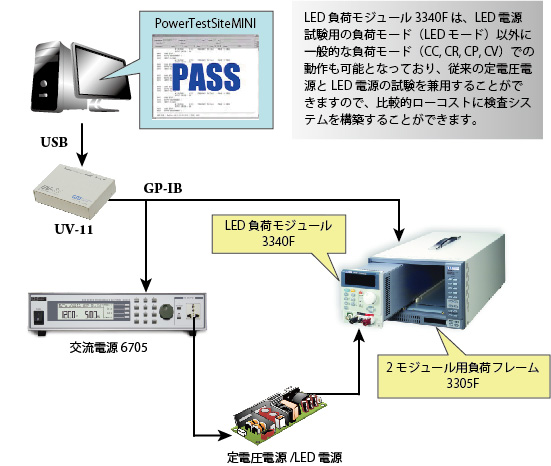

このアプリでは、従来の定電圧電源とLED電源試験のどちらにも対応可能で、比較的ローコストな試験機器構成例についてご紹介します。
Print Friendly, PDF & Email
製品情報
製品名型名主な仕様
交流電源6705+Opt.627 ・・・ (GP-IB 付き)リニア方式500VA 出力
2モジュール用フレーム3305F
GP-IB インターフェースオプション13300F811
LED 負荷モジュール3340F300V, 2A, 150W
USB/GP-IB コンバータUV-11
自動検査ソフトウエアPowerTestSiteMINI

本アプリケーションに記載された情報は作成発行当時(発行年月日)のものとなりますので、現行としてシリーズ・機種・型式(オプション含む)が変更(後継含め)及び販売終了品による廃型になっているものが含まれておりますので、予めご了承下さい。
本情報はテストソリューションにおけるDUT(供試体)・JIG及び当社製品のアプリケーション構成フローのご参考としてご覧下さい。
現行及び詳細については弊社営業部までお問い合わせ下さい
