3300Fシリーズは9種類の負荷モジュールと3種類のフレームを組み合わせることで様々な用途に対応することができる、プラグイン方式の電子負荷です。
オプションでGP-IBやUSBなどの追加も可能となっており、PCを使った自動化にもすぐに対応することができます。

ドロッパー方式

本体標準価格（税抜）：￥192,000 ～ ￥280,000　／　価格表・オプション情報はこちらをクリック　＞＞

2023年3月版
※　負荷モジュール単体は電源供給機能などがないため、フレームなしでご利用頂くことはできません。必ずフレームをご用意下さい。
※「3310Gシリーズ」のフレームと互換性はありません。
型名主な仕様標準価格(税抜）
フレーム3302F1 チャンネルフレーム
￥126,000
3305F2 チャンネルフレーム
￥164,000
3300F4 チャンネルフレーム
￥193,000
型名
電圧
電流
電力
シングル負荷モジュール3310F *160V30A150W
￥192,000
3311F *160A300W
￥233,000
3312F *1250V12A
￥243,000
3314F *1500V12A
￥249,000
3315F *160V15A75W
￥193,000
デュアル負荷モジュール3330F *180V60A250W
￥280,000
6A50W
3332F *124A120W
￥257,000
3336F *13A40W
￥238,000
3332F-0824A150W
￥200,000
インターフェースアクセサリー13300F810 *2RS-232C Card
￥28,000
13300F811 *2GP-IB Card
￥45,000
13300F812 *2USB Card
￥43,000
13300F813 *2LAN Card
￥86,000
検査成績書33××F/REC33××F検査成績書
￥8,000
TCP製品別トレーサビリティ
（検査成績書(日本語版のみ)のご注文が必要となります）
￥5,000
SCI標準器試験成績書
（検査成績書(日本語版のみ)のご注文が必要となります）
￥20,000
* 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
*1 : 負荷モジュール単体は電源供給機能などがないため、フレームなしでご利用頂くことはできません。必ずフレームをご用意下さい。
*2 : インターフェースはどれか一つのみ実装が可能です。
  • SINGLE/DUAL負荷モジュール
  • 9種類の負荷モジュールから選択して使用可能
  • 3種のフレーム（1、2、4モジュール用）から選択可能
  • 見やすい大型LCDと使いやすいロータリーノブを採用
  • 便利な10種類の設定メモリとオートシーケンス機能を標準装備
  • RS-232C、GP-IB、USB、LANから選べる豊富な通信インターフェース
  • 全チャンネルを同時にON / OFF できるシンク機能を採用

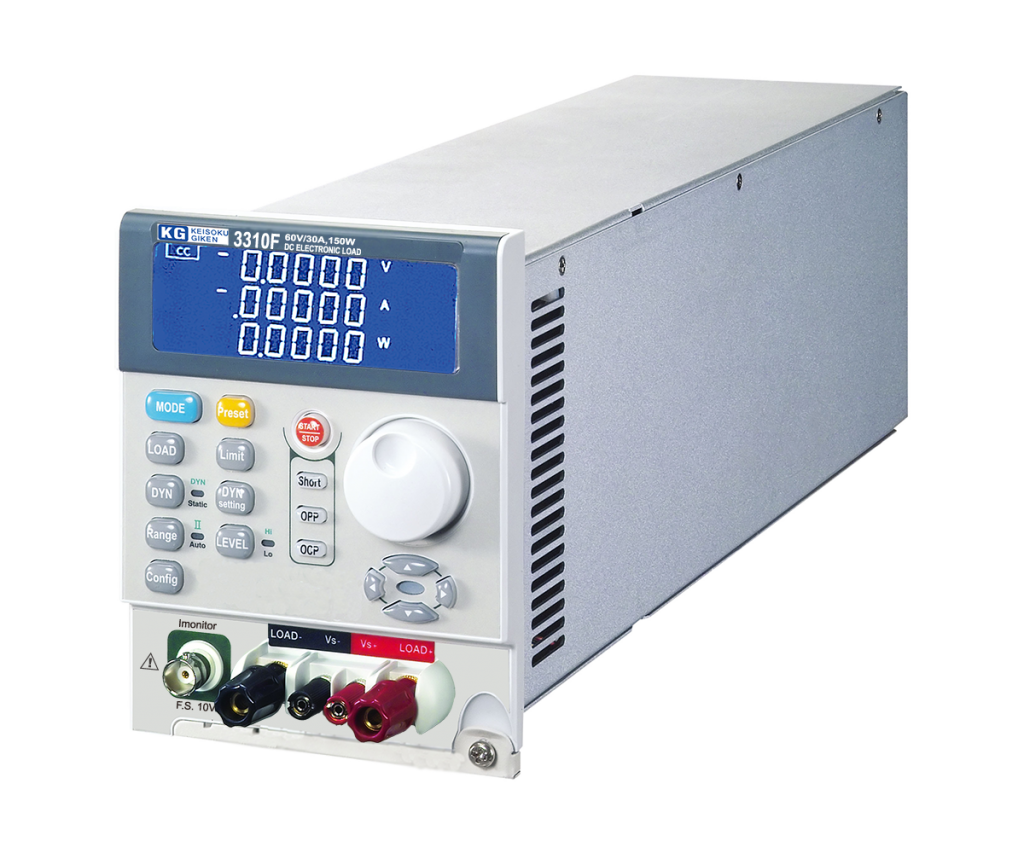

シングルチャンネルモジュール

3310Fシリーズ

最大4ch/フレームまで拡張可能

  • 使いやすさと高性能を実現（3種類の専用テストボタン装備）
  • 省スペースで抜群の拡張性
  • 1, 2, 4チャンネルから選べる3種のフレーム
  • 75W ～ 300Wから選べる5種類の負荷モジュール
  • 見やすい大型LCDと使いやすいノブを各モジュールに装備
  • 電源、電池、電子デバイスの検査に最適

デュアルチャンネルモジュール

3330Fシリーズ

最大8ch/フレームまで拡張可能

  • 使いやすさと高性能を実現（3種類の専用テストボタン装備）
  • 省スペースで抜群の拡張性
  • 1, 2, 4チャンネルから選べる3種のフレーム
  • 40W ～ 250Wから選べる4種類の負荷モジュール
  • 見やすい大型LCDと使いやすいノブを各モジュールに装備
  • 電源、電池、電子デバイスの検査に最適

ローコストデュアルチャンネルモジュール

3332F-08

3332F-08製品ページ

CC, CRの負荷モードのみに特化した150Wデュアルチャンネルの電子負荷モジュールです。コストパフォーマンスに優れた多チャンネルシステムの構築が可能です。

最大8ch/フレームまで拡張可能

  • 簡単操作！大型ディスプレイとロータリーノブを採用
  • 2ch同時に電圧・電流・電力の測定値をリアルタイム表示
  • 5桁1/2まで高分解能で表示
  • 負荷チャンネル間は絶縁仕様
  • 過電流試験に便利なOCP試験機能をファンクションとして用意

多様な負荷モジュールをスマートに収納する専用フレーム

フレームは1台で最大8チャンネルまで対応（デュアルチャンネル実装時）。コンパクトなシステム構築が可能となります。

※右はデュアルチャンネルモジュール4台を実装した例

  • トータル150種類メモリとプログラムシーケンス機能
  • RS-232C, GP-IB, USB, LANから選べるインターフェース
    （工場出荷オプション）

3310Fシリーズ

3310F外観図PDF
3310F外観図DXF
3311F外観図PDF
3311F外観図DXF
3312F外観図PDF
3312F外観図DXF
3314F外観図PDF
3314F外観図DXF
3315F外観図PDF
3315F外観図DXF

3330Fシリーズ

3330F外観図PDF
3330F外観図DXF
3332F外観図PDF
3332F外観図DXF
3336F外観図PDF
3336F外観図DXF

3300Fシリーズ

3300F外観図PDF
3300F外観図DXF
3302F外観図PDF
3302F外観図DXF
3305F外観図PDF
3305F外観図DXF
4CHフレーム用JISラックマウント
キット外観図PDF
4CHフレーム用JIS
ラックマウントキット外観図DXF
4CHフレーム用EIAラックマウント
キット外観図PDF
4CHフレーム用EIA
ラックマウントキット外観図DXF

3310Fシリーズ（シングルチャンネルモジュール）
負荷モジュール型名3310F3311F3312F3314F3315F
最大電力150W300W300W300W75W
最大電流30A60A12A12A15A
最大電圧60V60V250V500V60V
最小動作電圧0.6V @ 30A0.498V @ 60A0.96V @ 12A6V @ 12A0.3V @ 15A
過電力保護≒ 157.5W≒ 315W≒ 315W≒ 315W≒78.75W
過電流保護≒ 31.5A≒ 63A≒ 12.6A≒ 12.6A≒15.75A
過電圧保護≒ 63V≒ 63V≒ 262.5V≒ 525V≒ 63V
過熱保護≒ 85℃≒ 85℃≒ 85℃≒ 85℃≒ 85℃
CC モードレンジ0 - 3A , 0 - 30A0 - 6A , 0 - 60A0 - 1.2A , 0 - 12A0 - 1.2A , 0 - 12A0-1.5A , 0-15A
分解能0.05mA , 0.5mA0.1mA , 1mA0.02mA , 0.2mA0.02mA , 0.2mA0.0254mA , 0.25mA
確度± 0.2%of ( setting + f.s. )
CR モードレンジ2-120kΩ , 0.02-2Ω1-60kΩ , 0.015-1Ω25-1500kΩ , 0.08-25Ω50-3000kΩ , 0.5-50Ω4-24kΩ , 0.02-4Ω
分解能0.0083mS , 0.033mΩ0.0166mS , 0.0166mΩ0.00066mS , 0.4166mΩ0.00033mS , 0.8333mΩ0.04166mS , 0.0666mΩ
確度± 0.2%of ( setting + f.s. )
CV モードレンジ0 - 6V , 0-60V0 - 6V , 0-60V0 - 30V , 0-250V0 - 60V , 0-500V0 - 6V , 0-60V
分解能0.1mV , 1mV0.1mV , 1mV0.5mV , 10mV0.001V , 0.01V0.0001V , 0.001V
確度± 0.1%of ( setting + f.s. )
CP モードレンジ0-15W , 0-150W0-30W , 0-300W0-30W , 0-300W0-30W , 0-300W0-7.5W , 0-75W
分解能0.25mW , 2.5mW1mW , 10mW1mW , 10mW0.001W , 0.01W0.000125W , 0.00125W
確度± 1%of ( setting + f.s. )
ダイナミックモード設定時間50us to 9.999s
分解能0.001 / 0.01 / 0.1 / 1mS
確度1uS/10uS/100uS/1mS + 50ppm
スルーレート2.0-125 mA/us4-250 mA/us0.8-50 mA/us0.8-50 mA/us1.0-62.5 mA/us
20-1250 mA/us40-2500 mA/us8-500 mA/us8.0-500 mA/us10.0-625 mA/us
分解能0.5 mA/us , 5 mA/us1 mA/us , 10 mA/us0.2 mA/us , 2 mA/us0.2 mA/us , 2 mA/us0.25 mA/us , 2.5 mA/us
確度± ( 5% of setting ) ± 10us
最小立上り時間24uS(typical)
電流レンジ0-3A , 0-30A0-6A , 0-60A0-1.2A , 0-12A0-1.2A , 0-12A0-1.5A , 0-15A
分解能0.05mA , 0.5mA0.1mA , 0.1mA0.02mA , 0.2mA0.02mA , 0.2mA0.025mA , 0.25mA
確度± 0.1% of ( SETTING + RANGE. )
電圧測定レンジ6.0V , 60.0V6.0V , 60.0V30.0V , 250.0V60.0V , 500.0V6.0V , 60.0V
分解能0.0001V , 0.001V0.0001V , 0.001V0.001V , 0.01V0.001V , 0.01V0.0001V , 0.001V
確度± 0.05%of ( reading + f.s. )
電流測定レンジ3.0A , 30.0A6.0A , 60.0A1.2A , 12.0A1.2A , 12A1.5A , 15.0A
分解能0.0001A , 0.001A0.0001A , 0.001A0.00002A , 0.0002A0.00002A , 0.0002A0.000025A , 0.00025A
確度± 0.2%of ( reading + f.s. )
電力測定レンジ－
分解能－
確度－
最大ショート電流30A60A12A12A15A
LOAD ON 電圧レンジ0.1 - 25V0.1 - 25V0.2 - 50V0.4 - 100V0.1 - 25V
分解能0.1V0.1V0.2V0.4V0.1V
確度1% of ( setting + f.s. )
LOAD OFF 電圧レンジ0 - 25V0 - 25V0 - 50V0 - 100V0 - 25V
分解能1mV1mV5mV10mV1mV
確度0.05% of ( setting + f.s. )
短絡出力信号－－－－－
ディミングコントロールレベル/分解能－－－－－
周波数/分解能－－－－－
効率/分解能－－－－－
温度係数 / 動作温度100ppm/℃(typical) / 0-40℃
外形寸法（突起物含まず）W108 × H143 × D415mm
質量3.6kg
電流モニタ出力, 確度フルスケール：10V （負荷モジュールとは絶縁されています）, ±0.5% of ( setting + f.s. )
外部制御入力フルスケール：10V （他の負荷モジュールとは絶縁されています）
ショート機能内蔵
短絡抵抗（Typ.）0.02Ω0.01Ω0.08Ω0.5Ω0.02Ω
電源フレームから供給
3330Fシリーズ（デュアルチャンネルモジュール）
負荷モジュール型名3330F3332F3336F
最大電力250W , 50W120Wx240Wx2
最大電流0-60A , 0-6A0-24A0-3A
最大電圧0-80V0-80V0-80V
最小動作電圧0.8V @ 60A , 0.8V @ 6A0.8V @ 24A0.3V @ 3A
過電力保護≒ 263W , 53W≒ 126W≒ 42W
過電流保護≒ 63A , 6.3A≒ 25A≒ 3.2A
過電圧保護≒ 84V
過熱保護内蔵
CC モードレンジ0-6A/60A , 0-0.6A/6A0-2.4A/24A0-0.3A/3A
分解能0.1/1mA , 0.01/0.1mA0.04/0.4mA0.005mA/0.05mA
確度0.2% + 0.2% F.S.
CR モードレンジ0.01335-1.335-80.1KΩ
0.1335-13.35-801KΩ		0.0333-3.33-199.8KΩ0.267-26.7-1602KΩ
分解能16bits
確度0.2% OF (Setting + Range)
CV モードレンジ6V/80V
分解能0.135mV/1.35mV
確度0.1% +0.1% F.S.
CP モードレンジ25W/250W , 5W/50W12W/120W4W/40W
分解能0.417mW/4.17mW0.2mW/2mW0.067mW/0.67mW
確度1.0% + 1.0% F.S.
ダイナミックモード設定時間0.050-9.999 / 99.99 / 999.9 / 9999mS
分解能0.001 / 0.01 / 0.1 / 1mS
確度1uS/10uS/100uS/1mS + 50ppm
スルーレート4-250mA/us , 40-2500mA/us
0.4-25mA/us , 4-250mA/us		1.6-100mA/us
16-1000mA/us		0.2-12.5mA/us
2-125mA/us
分解能1mA/us , 10mA/us0.1mA/us , 1mA/us0.4mA/us
4mA/us		0.5mA/us
確度(5% of setting) ± 10 us
最小立上り時間24uS(typical)
電流レンジ0-6A/60A , 0-0.6A/6A0-2.4A/24A0-0.3A/3A
分解能0.1/1mA , 0.01/0.1mA0.04/0.4mA0.005mA/0.05mA
確度±0.1%OF (SETTING + RANGE)
電圧測定レンジ0-6V/81V
分解能0.1mV/1.35mV
確度0.05%+0.05% F.S.
電流測定レンジ0-6A/60A , 0-0.6A/6A0-2.4A/24A0-0.3A/3A
分解能0.1mA/1mA , 0.01mA/0.1mA0.04mA/0.4mA0.005mA/0.05mA
確度0.2%+0.2% F.S.
電力測定レンジ0-250W,0-50W0-120W0-40W
分解能－－－
確度0.25%+0.25% F.S.
最大ショート電流60A,6A24A3A
LOAD ON 電圧レンジ0.1-25.0V
分解能0.1V
確度1% of Setting + 0.25V
LOAD OFF 電圧レンジ0-25V
分解能1.35mV
確度0.025%+0.025% F.S.
短絡出力信号－－－
ディミングコントロールレベル/分解能－－－
周波数/分解能－－－
効率/分解能－－－
温度係数 / 動作温度100ppm/℃(typical) / 0-40℃
外形寸法（突起物含まず）W143 x H108 x D415 mm
質量3.5 kg
電流モニタ出力, 確度－
外部制御入力－
ショート機能－
短絡抵抗（Typ.）－
電源フレームから供給
3330Fシリーズ（フレーム）
負荷フレーム型名3302F3305F3300F
チャンネル数124
インターフェースRS-232C, GP-IB, USB, LANの4種から選択できます（オプション）
外部制御入力0～10V（BNC）
※デュアルCHモジュールは非対応です。
消費電力
（負荷モジュール全実装時）		28VA48VA96VA
電源電圧AC100V±10%/AC200V±10%
（背面パネルスイッチで切り替え）
外形寸法
（突起物含まず）		W160 × H177 × D452 mmW270 × H177 × D452mmW440 × H177 × D455 mm
質量5.5kg7.5kg9.3kg
