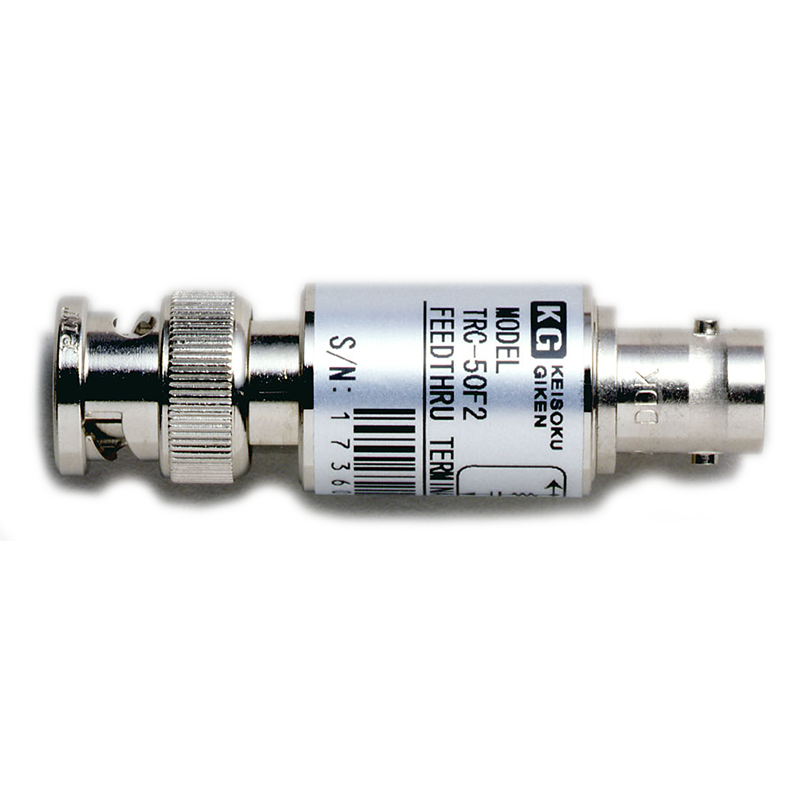

TRC-50F2高周波終端抵抗

特性インピーダンス50 Ωの同軸ケーブル用
抵抗器と直列にコンデンサを挿入し、直流分をカット
電源出力測定に最適

TRC-50F2はスイッチング電源のリップルノイズ測定をする際、特性インピーダンス50Ωの同軸ケーブルで測定信号を伝送し、これを50Ωで終端するためのものです。
一般的な終端抵抗器の内部は抵抗器のみとなっていますが、電源の測定では抵抗器の電力を超える可能性があるためTRC-50F2では抵抗器と直列にコンデンサを挿入し、直流分をカットするようになっています。

￥20,000 （本体標準価格・税抜）

お気軽にお問い合わせください。044-223-7950受付時間 9:00-18:00 [ 土・日・祝日除く ]

お問い合わせ

製品情報
【以下のプルダウンからお選びください】

特長

高周波終端抵抗器とは

高周波終端抵抗器は、特性インピーダンス50Ωの同軸ケーブルを使ったプローブと測定器を接続するときに使用します。同軸ケーブルを使って高周波（リップルノイズ）を伝送するとき受け側（測定器）で抵抗器により終端することが必要です。このときの抵抗値は同軸ケーブルの特性インピーダンスと同じ値にすることが必要ですが、電源測定の場合抵抗のみの終端では問題が起こります。当たり前ですが、電源の出力には直流電圧が出力されており、これが同軸ケーブルを介して終端抵抗器に接続されます。このとき、抵抗器に流れる電流と消費される電力は右の表のようになります。オシロスコープの中には終端抵抗器を内蔵しているものもありますが、例えば50Vの電源出力を接続すると50Wもの電力を消費するため、終端抵抗器が加熱し、場合によっては焼けてしまいます。そこで、TRC-50F2の内部は抵抗器と直列にコンデンサが入っており直流分をカットし、高周波のみ抵抗器に流れるようになっているため、高い電圧を接続しても終端抵抗器が過熱することはありません。なお、当社のリップルメータ（RM-104）や電子負荷装置内蔵のリップルメータには TRC-50F2 相当の終端回路が内蔵されているため外部に終端は不要です。

電源の出力電圧	電源の出力電流	電源の出力電力
5V	0.1A	0.5W
10V	0.2A	2W
20V	0.4A	8W
50V	1.0A	50W

特性インピーダンス50 Ωの同軸ケーブル用
高周波信号を50 Ωとコンデンサで終端
直流分をカットした高周波終端
オシロなどのリップルノイズ測定に最適

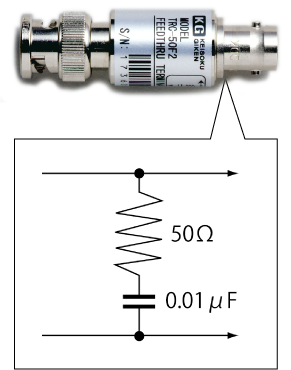

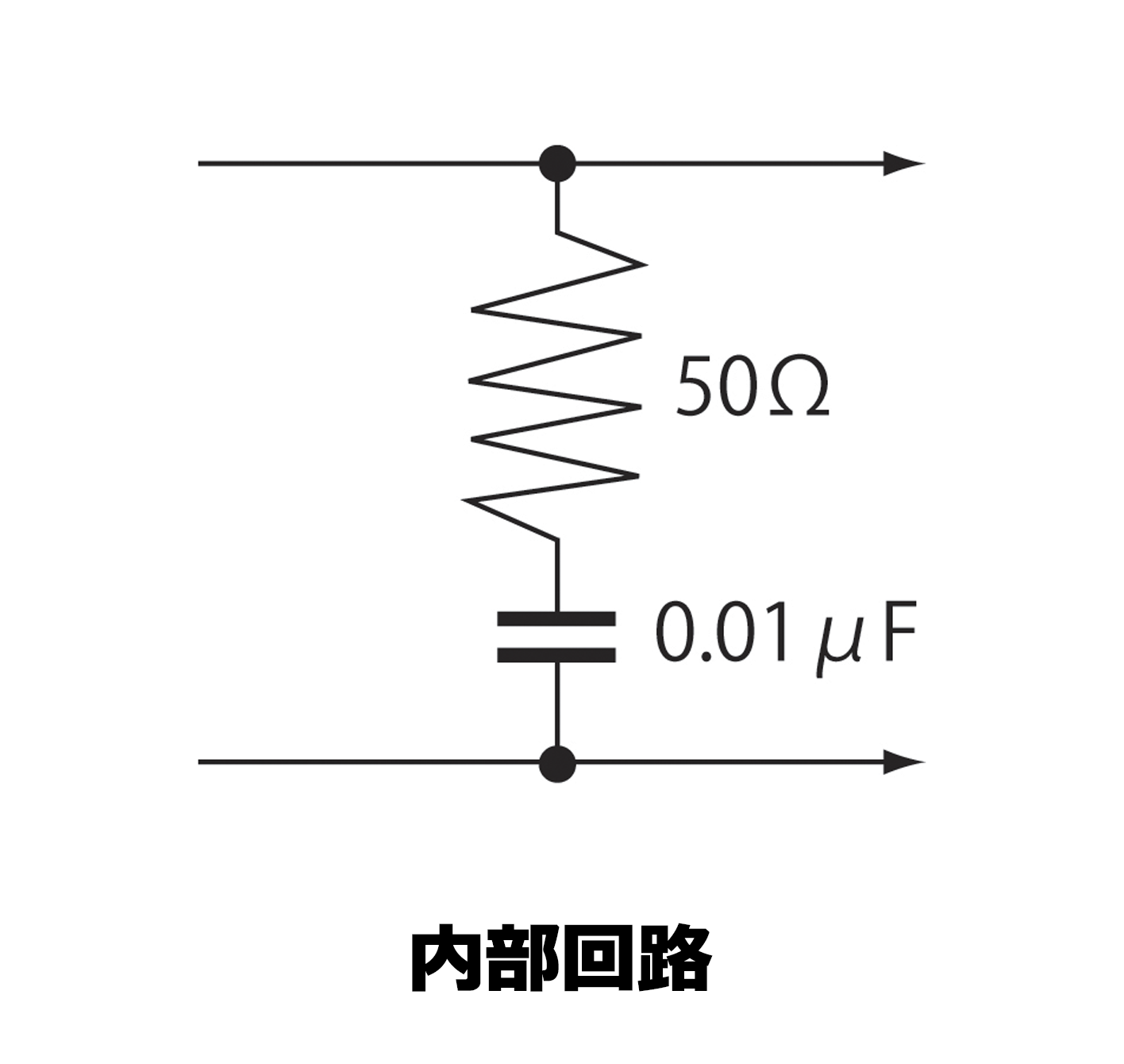

内部CR定数

仕様

型名	TRC-50F2
標準価格（税抜）	￥20,000
仕様
最大入力電圧*()**	±500V DC
周波数帯域	1MHz～100MHz
インピーダンス	50Ω、0.01μF（高周波終端）
連続許容電力	0.25W
コネクタ	BNC

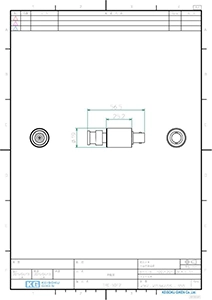

外形寸法	17Φ×54(L) mm
