電源自動検査の決定版！
40年以上実績のある電源検査のノウハウを専用試験器としたALL in Oneのパッケージモデルです。試験に必要なハードウェアもすべて負荷・測定ユニットであるmodel-800Eに内蔵されており、必要な入力源（AC電源もしくはDC電源）を選択することで、電源検査試験製造ラインのファンクションテスターとして、すぐにライン投入することが可能です。
今後予期されるOSのアップデートにも対応予定で、安心してお使いいただける最新版の電源自動検査システムです。
お問い合わせください （本体標準価格・税抜）
※川崎ものづくりブランド対象はmodel-800Eのみです。
特長
特長を動画でご紹介
オートマティックパワーサプライテスター model-800E
負荷・測定ユニットです。 5ch負荷、5chリップルノイズ測定、過電圧電源（8ch）、DVM（16ch）、Di/Do（各8ch）を内蔵しております。 増設用汎用スロットを使い、シーケンス測定（3ch）やCONTACT（C接点スイッチ：8ch）の増設が可能です。

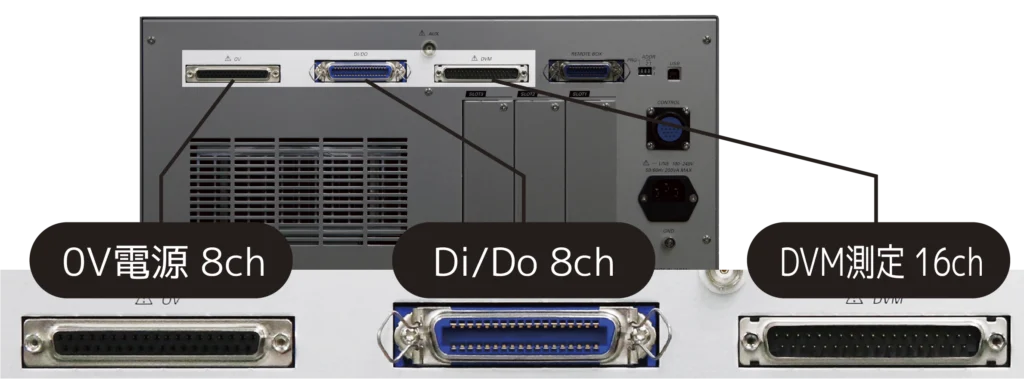

汎用測定部
DVM測定、OV電源、デジタルI/Oを標準搭載*1。
SW電源の多点電圧測定や治具装置の制御に対応可能です。

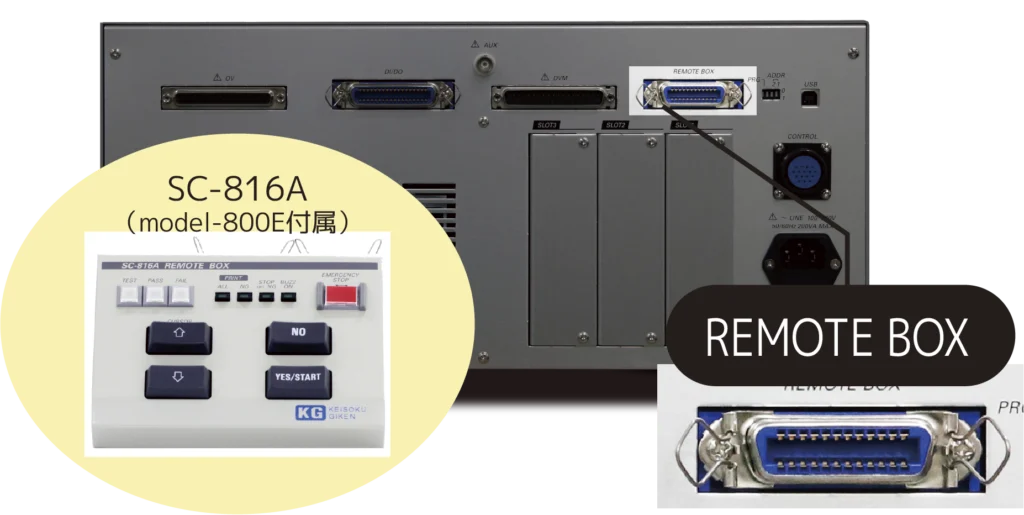

REMOTE BOXコネクタ
リモートBOX SC-816A制御用コネクタを装備*1。手元からの検査スタートからGO/NG信号の出力ができ、治具との組み合わせ可能です。

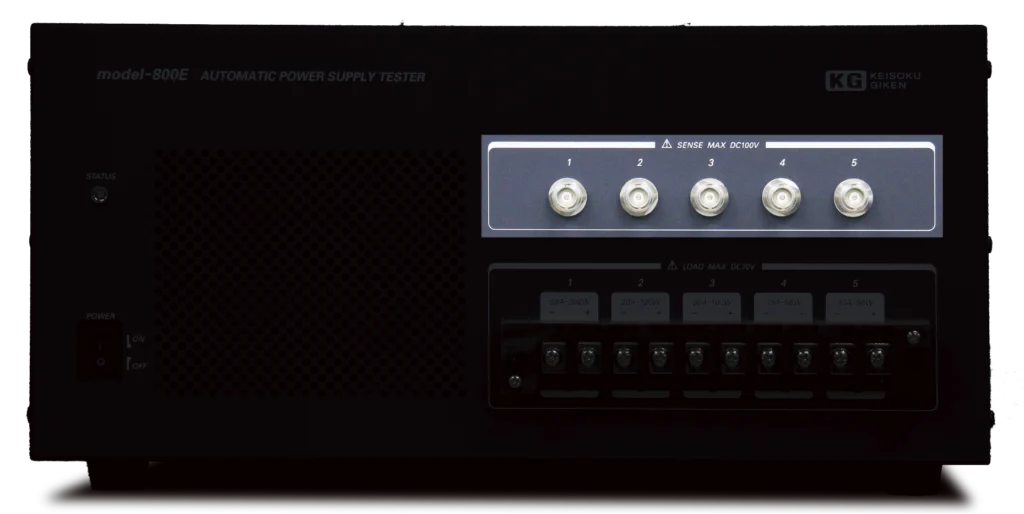

5chリップルノイズ測定
マルチプレクサ方式で最大DC100V入力のリップル測定機能を搭載。（パルス幅デューティ比較方式）

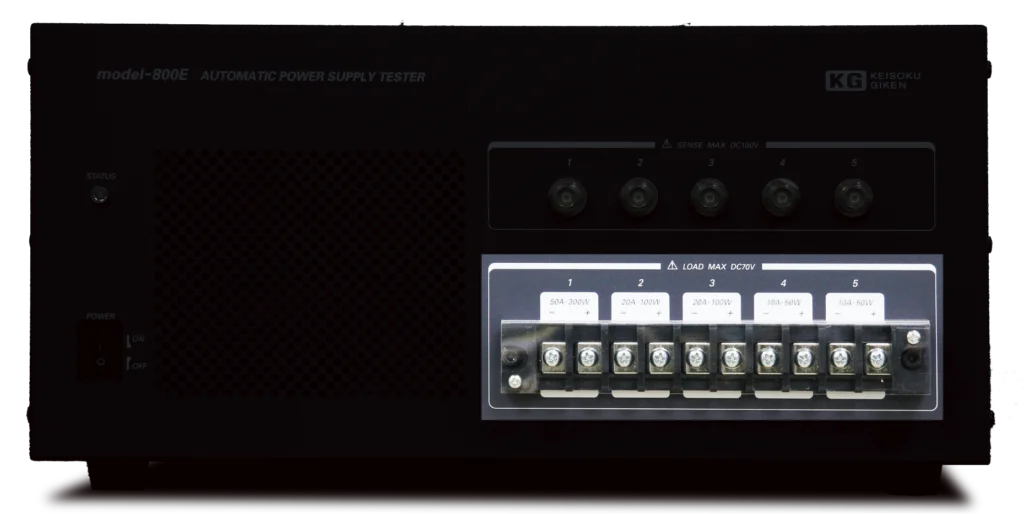

5ch電子負荷
最大70V入力の絶縁された負荷ブロックを搭載。
高速応答回路搭載し、0Ｖ付近からの動作が可能です。
| ch | 電力 | 電圧 | 電流 | モード |
|---|---|---|---|---|
| ch1 | 300W | 70V | 50A | 定電流 定抵抗 |
| ch2 | 100W | 20A | ||
| ch3 | 100W | 20A | ||
| ch4 | 50W | 10A | ||
| ch5 | 50W | 10A |

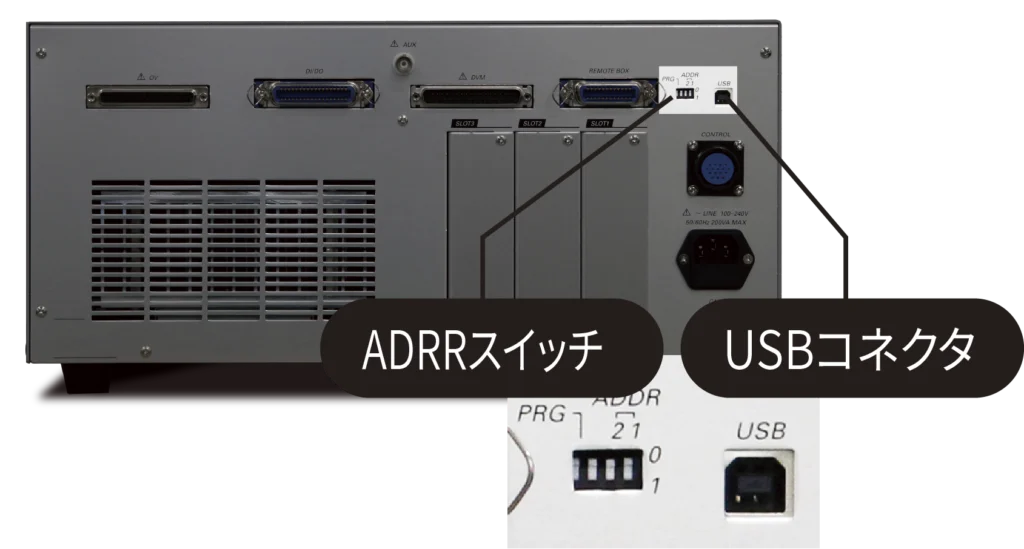

USBコネクタ
USBを採用し高速制御。アドレス指定で最大4台・20chの負荷まで増設可能です。

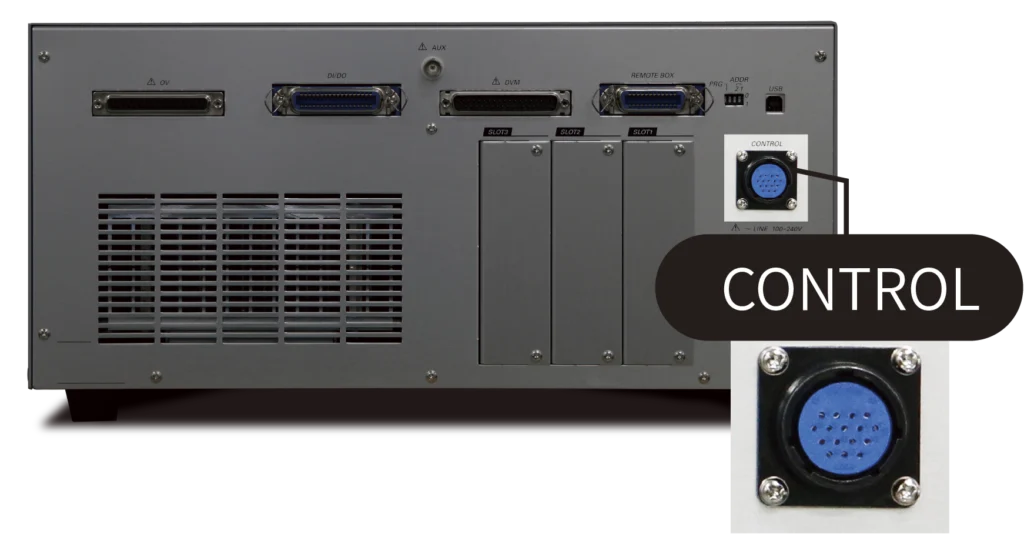

CONTROLコネクタ
DCソースコントローラ model-519A用制御コネクタを装備*1。5A、10A、20A、50Aと電流毎のモデルからお選びいただけます。

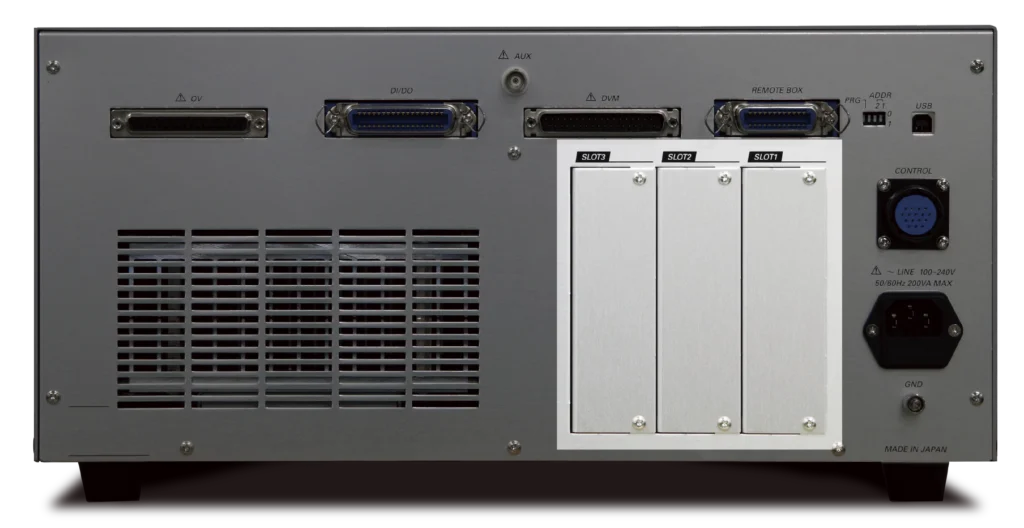

増設用汎用スロット
最大3枚までスキャナスロットの増設が可能。
標準汎用測定部と合わせて、DVM測定とデジタルI/Oは最大32CHまでのCH数の増設ができます。
| 型名 | 仕様 |
|---|---|
| SC-830 | DVM測定用マルチプレクサ(8CH) |
| SC-840 | コンタクト(リレー接点)出力(8CH) |
| SC-850 | フォトカプラ絶縁デジタルI/O(8CH) |
| SC-860A | シーケンス測定(3CH) |
*1 : ピンアサインはmodel-600Eと完全コンパチ。従来の治具装置とそのまま接続可能です。
パワーメーターユニット
単相2線入力、三相3線入力の結線方式と容量に合わせたパワーメータ―ユニットを用意。 パワーメーターを内蔵することで、高精度測定のほか待機電力測定（4kVAまで）及び突入電流測定にも対応。 AC接続パネルも準備し、DUTや治具と接続しやすいようにユニバーサルコンセントと端子台を搭載。
単相2線入力、三相3線入力の結線方式と容量に合わせたパワーメーターユニットを用意。
パワーメーター内蔵することで、高精度測定のほか、待機電流測定（3kVAモデルまで）および突入電流測定にも対応。

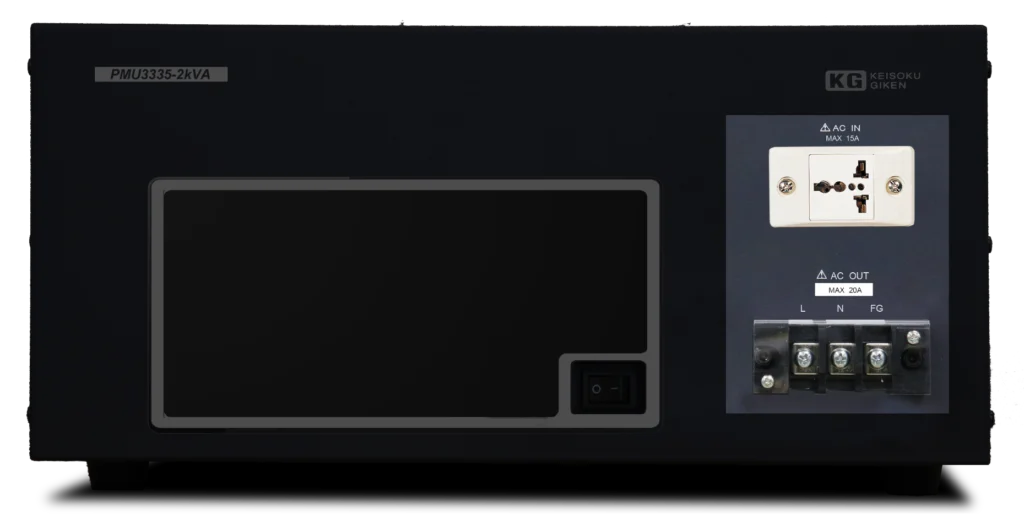

AC接続パネル
DUTや治具と接続しやすいように、ユニバーサルコンセントと端子台を搭載。
交流電源（8500 ADV/6700/400XACシリーズ）*2
単相SWで500VA、1.25kVA、2kVA、3kVA、４kVA、6kVA、単相リニアで500VA、1kVA、2kVA、3kVA、5kVA、三相で3kVA、6kVAのモデルを検査電源仕様にあわせ任意に選択可能です。
6700シリーズは、出力波形品質の良いリニアアンプ方式の交流電源です。パワーメータに匹敵する高分解能測定（0.1mA / 0.01W）に対応（オプション）。また、出力電圧600V指定オプションを追加することにより、全世界の電源電圧に対応した試験が可能となります。
*2 : パワーメータと交流電源は、USB-GPIB変換ケーブルによりGP-IB制御となります。
Windows11対応！ PowerTestSite/PW-800
電源自動ソフトウェアPowerTestSiteをバージョンアップ！従来の操作のまま、GP-IB制御における制御機器を増やし、高度化する電源検査項目への対応やUSBドングルによるライセンス管理を搭載。
PTS-500・PW-600で作成したデータはそのまま移行可能です。
その他の機能
- USB-GPIB変換ケーブルによる各種GP-IB制御
当社指定の計測器においては、サポートを含め対応可能。 - 負荷チャンネルの増設が可能
model-800Eに増設以外にも、当社電子負荷Load Stationシリーズの増設が可能。 GP-IB制御で最大20chまで対応。 - 安全試験器（7800シリーズ）と試験連動可能
SW電源のすべての試験がPW-800で構成できます。
Load Stationシリーズ
仕様
model-800E
| 型名 | model-800E | ||||||
|---|---|---|---|---|---|---|---|
直流負荷機能 |
|||||||
| CH1 | CH2 | CH3 | CH4 | CH5 | |||
| 定格 | 定格電圧 | 70 V | 70 V | 70 V | 70 V | 70 V | |
| 定格電流 | 50 A | 20 A | 20 A | 10 A | 10 A | ||
| 定格電力*1 | 300 W | 100 W | 100 W | 50 W | 50 W | ||
| 定電流 (CC)モード | 電流設定範囲 (レンジ) | H | 50 A | 20 A | 20 A | 10 A | 10 A |
| L | 5 A | 2 A | 2 A | 1 A | 1 A | ||
| 公称分解能*2 | 0.04 % of レンジ | ||||||
| 設定確度*3 | ±(0.5 % of stg. + 0.1 % of Curr.High f.s.) | ||||||
| 定抵抗 (CR)モード | 抵抗設定範囲 (レンジ) | H | 0.1 ～ 0.2 kΩ | 0.25 ～ 0.5 kΩ | 0.25 ～ 0.5 kΩ | 0.5 ～ 1 kΩ | 0.5 ～ 1 kΩ |
| L | 1 ～ 2 kΩ | 2.5 ～ 5 kΩ | 2.5 ～ 5 kΩ | 5 ～ 10 kΩ | 5 ～ 10 kΩ | ||
| Autoレンジ 切替閾値 | 2.5 Ω | 5 Ω | 5 Ω | 10 Ω | 10 Ω | ||
| 公称分解能 *2 | 0.04 % of 1 / レンジ | ||||||
| 設定確度*3,*4 | ±(0.5 % of Conv.Curr. + 0.3 % of Curr.High f.s.) | ||||||
測定部 |
|||||||
| 直流電圧測定 | 電圧測定範囲 | H | 100 V | ||||
| M | 30 V | ||||||
| L | 6 V | ||||||
| チャンネル数 | 負荷端子 | 5ch 切替 | |||||
| DVM | 16ch 切替 | ||||||
| 測定分解能 | 0.001% of f.s. | ||||||
| 測定確度*3 | Fast ±(0.1 % of rdg. + 0.25 % of f.s.) / Slow ±(0.05 % of rdg. + 0.05 % of f.s.) | ||||||
| 標準測定時間 | Fast 10 ms / Slow 25 ms (チャンネルおよびレンジ切替時 + 10 ms) | ||||||
| 入力インピーダンス | 1 MΩ | ||||||
| 直流電流測定 | 電流測定範囲 | CH1 | CH2 | CH3 | CH4 | CH5 | |
| 50 A | 20 A | 20 A | 10 A | 10 A | |||
| 測定分解能 | 0.001 % of f.s. | ||||||
| 測定確度*3 | Fast ±(0.2 % of rdg. + 0.25 % of f.s.) / Slow ±(0.1 % of rdg. + 0.1 % of f.s.) | ||||||
| 標準測定時間 | Fast 10 ms / Slow 25 ms (チャンネル切替時 + 10 ms） | ||||||
| リップルノイズ測定 | ノイズ測定範囲 | H | 200 mVp-p | ||||
| L | 2000 mVp-p | ||||||
| 測定分解能 | H | 0.1 mV | |||||
| L | 1 mV | ||||||
| 測定確度*3 | ±(2 % of rdg. + 2 % of f.s.) | ||||||
| 測定時間*5 | 300 ms ～ 2000 ms | ||||||
| 公称帯域幅 | 50 MHz | ||||||
| リップル測定方式 | 分離比設定方式 | ||||||
| リップルノイズ分離比 | 1 % ～ 15 % | ||||||
| THRU | 50 Hz ～ 50 MHz | ||||||
| L.P.F. | 50 Hz ～ 3 kHz | ||||||
| H.P.F | 1 kHz ～ 50 MHz | ||||||
| 入力インピーダンス | 50 Ω (高周波 1 MHz 以上) 50 Ω 同軸ケーブル 1.5 m |
||||||
保護，アラーム機能 |
|||||||
| 保護機能 | 過電流, 過電力, 過熱 | ||||||
| アラーム機能 | 過電圧, 逆接続 | ||||||
その他の機能 |
|||||||
| 内部抵抗 | CH1 | CH2 | CH3 | CH4 | CH5 | ||
| 0.02 Ω | 0.06 Ω | 0.12 Ω | |||||
| 最小動作電圧設定 | 有効時 | 約 1.6 V以上にて動作 (定電流設定のみ) | |||||
| 無効時 | 電位差があれば動作 | ||||||
外部コントロール信号 出力／入力 |
|||||||
| OV 試験用電源 | 設定電圧 | 1 V ～ 70 V | |||||
| 出力電流 | 0.0 A ～ 0.5 A (過電流リミッタ付) | ||||||
| 公称分解能*2 | 0.04 % of レンジ | ||||||
| 設定確度 *3 | ±(0.1 % of stg. + 0.2 % of f.s.) | ||||||
| リモートボックス I/F | 制御対象 | SC-816A 専用 | |||||
| OV スキャナ | 接点定格 | 70 V, 0.5 A | |||||
| 出力チャンネル数 | 8 | ||||||
| DVM マルチプレクサ | 接点定格 | 100V, 10mA | |||||
| 入力回路数 | 16 | ||||||
| DI/DO | 入力 | 回路形式 | フォトカプラ絶縁入力 [ 入力抵抗 1 kΩ, 12 V/10 mA (Max 16 mA) ] | ||||
| 回路数 | 8 | ||||||
| 出力 | 回路形式 | フォトカプラ絶縁オープンコレクタ [ 12 V/10 mA (Max 24 V/16 mA) ] | |||||
| 回路数 | 8 | ||||||
| コントロール I/F | 制御対象 | model-519 / model-519A ( DCソースコントローラ ) | |||||
| レンジ*6 | 3 V | ||||||
| 分解能 | 0.001% of f.s. | ||||||
| 測定確度*3 | ±(0.05 % of rdg. + 0.05 % of f.s.) | ||||||
| 標準測定時間 | 接続機器に依存 | ||||||
インターフェース |
|||||||
| PCAT接続 I/F | USB | USB2.0準拠 | |||||
一般仕様 |
|||||||
| 入力定格 | 配線 | 1φ2W | |||||
| 電圧 / 周波数 | AC85 V～264 V, 50/60 Hz (47 ～ 63) | ||||||
| 入力電力 | 最大負荷時 | 200 VA | |||||
| 質量 | 本体のみ | 約 17 kg | |||||
| 外形寸法 | 突起部含まず | 430 (W) × 200 (H) × 500 (D) mm | |||||
| 端子形状 | 入力 | ACインレット | |||||
| 負荷 | M5ネジ | ||||||
| 電圧センス | BNC | ||||||
| 環境条件 | 設置・動作環境 | 屋内にて使用 高温多湿、凍結、結露、ほこり、直射日光、可燃性や腐食性のあるガス、 機械などの振動を避けた場所に設置 |
|||||
| 設置姿勢 | 必ず底面を下にして、水平になる状態で使用 | ||||||
| 動作温度 | 0 ℃ ～ +40 ℃ | ||||||
| 動作湿度 | 20 %RH ～ 85 %RH（結露しないこと） | ||||||
| 保存温度 | -20 ℃ ～ +60 ℃ | ||||||
| 保存湿度 | 20 %RH ～ 85 %RH（結露しないこと） | ||||||
| 高度 | 2000 m 以下 | ||||||
| 冷却方式 | ファンによる強制空冷 | ||||||
| 耐電圧 | 入力-FG間 | AC1500 V, 1分間印加で異常なし | |||||
| 絶縁抵抗 | 入力-FG間 | DC500 V, 30 MΩ 以上 | |||||
| 入力-測定端子間 | |||||||
| 入力-負荷端子間 | |||||||
| 内部リレー耐久性 | 電気的寿命 | 約 500万回 (±100 V, 60回/分, 周囲温度 23 ℃) | |||||
| 機械的寿命 | 約1億回 | ||||||
付属品 |
|||||||
| 取扱説明書 | CD-ROM × 1 （model-800E取扱説明書、model-800E Windows用デバイスドライバー） |
||||||
| 電源コード | 3P 2m 電源ケーブル × 1 | ||||||
| USBケーブル | 1.8m USBケーブル × 1 | ||||||
| 信号ケーブル | BM-58U-150KO × 5 | ||||||
| リモートボックス | SC-816A × 1 | ||||||
| OV用コネクタ | 17JE-23370-02D8A (DDK) × 1 | ||||||
| DVM用コネクタ | 17JE-13370-02D8A (DDK) × 1 | ||||||
| DI/DO用コネクタ | 57-30360 (DDK) × 1 | ||||||
オプション |
|||||||
| PX-4J-JIS | model-800E 用 JISラックアダプター | ||||||
| PX-5U-KIT-EIA | model-800E 用 EIAラックマウントキット | ||||||
*1 :最大定格電力（負荷）では、１分以下の動作時間です。 *2 :公称分解能とは、各設定モードで想定している分解能の概算を示します。 *3 :周囲温度 23 ±5 ℃ 湿度70 %以下において6ヶ月保証します。 *4 :Conv.Currは、『入力電圧 / 設定抵抗値』の理想電流値を示します。*5 :同一測定モードとレンジの場合の測定時間です。 *6 :接続した機器の最大 DC ±3 V の電圧を測定し条件に合わせて換算して結果を返します。
model-519A
| 型名 | model-519A | ||||
|---|---|---|---|---|---|
測定部 |
|||||
| 内蔵可能なシャントの種類 | 5 A | 10 A | 20 A | 50 A *1 | |
| 電圧測定 | 最大入力電圧 | ±500 V | |||
| 入力インピーダンス | 1MΩ | ||||
| レンジ | 15V / 60V / 500V | ||||
| 分解能 | 1mV / 2mV / 20mV | ||||
| 確度 | ±(1.0 % of rdg. + 1.0 % of f.s.) | ||||
| 電流測定 | レンジ | 0.5 A / 5 A | 1 A / 10 A | 2 A / 20 A | 5 A / 50 A |
| 分解能 | 各レンジの 1/30000 で最小表示は 1 mA | ||||
| 確度 | ±(1.0 % of rdg. + 0.5 % of f.s.) | ||||
| 突入電流測定 | レンジ | DC 25 A | DC 50 A | DC 100 A | DC 250 A |
| 分解能 | 各レンジの 1/30000 で最小表示は 1 mA | ||||
| 確度 | ±(1.0 % of rdg. + 0.5 % of f.s.) | ||||
その他の機能 |
|||||
| 内蔵可能なシャントの種類 | 5 A | 10 A | 20 A | 50 A*1 | |
| DC電源の制御出力 | 最大出力電圧の調整範囲 | 9.5 V ～ 10.5 V | |||
| 最大出力電流 | 3 mA | ||||
| 分解能*2,*3 | 0.1 % of f.s. | ||||
| 確度*2,*3 | ±(0.05 % of stg. + 0.05 % of f.s.) | ||||
| FETスイッチ | 最大電圧 | DC 500 V | |||
| FETスイッチのON抵抗 | 0.2 Ω typ. | ||||
| 最大電流 *4 | DC 5 A | DC 10 A | DC 20 A | DC 50 A | |
| 突入電流*5 | DC 25 A | DC 50 A | DC 100 A | DC 250 A | |
| SYNC | 出力形式 | TTL | |||
| 動作タイミング | SW切り替え時に、約 50μs の Lowパルスを出力 | ||||
| REMOTE ⇔ LOCAL | REMOTE | model-519Aにて DC電源の出力電圧を制御 | |||
| LOCAL | DC電源のVRにて DC電源の出力電圧を制御 | ||||
| FET SW ON ⇔ OFF | ON | model-519A 内部のFETスイッチを使用して制御 | |||
| OFF | model-519A 内部のFETスイッチを使用しない | ||||
一般仕様 |
|||||
| 入力定格 | 配線 | 1φ2W | |||
| 電圧 / 周波数 | AC90 V～110 V, 50/60 Hz | ||||
| 入力電力 | 10 VA 以下 | ||||
| 質量 | 本体のみ | 約 7 kg | |||
| 外形寸法 | 突起部含まず | 430 (W) × 100 (H) × 500 (D) mm | |||
| 端子形状 | 電源入力 | MS3102A18-21P コネクタ | |||
| DC電源入力端子 | M5ネジ | ||||
| 供試物接続端子 (出力端子) | M5ネジ | ||||
| SYNC端子 | BNC | ||||
| DCPS CONTROL端子 | 57-40140 コネクタ | ||||
| CONTROL端子 | JMR-2116M コネクタ | ||||
| サービスコンセント | ACコンセント | ||||
| 環境条件 | 設置・動作環境 | 屋内にて使用 高温多湿、凍結、結露、ほこり、直射日光、可燃性や腐食性のあるガス、 機械などの振動を避けた場所に設置 |
|||
| 設置姿勢 | 必ず底面を下にして、水平になる状態で使用 | ||||
| 動作温度 | 0 ℃ ～ +40 ℃ | ||||
| 動作湿度 | 20 %RH ～ 85 %RH（結露しないこと） | ||||
| 保存温度 | -20 ℃ ～ +60 ℃ | ||||
| 保存湿度 | 20 %RH ～ 85 %RH（結露しないこと） | ||||
| 高度 | 2000 m 以下 | ||||
| 冷却方式 | 自然空冷 | ||||
付属品 |
|||||
| 取扱説明書 | CD-ROM (M-2032-01) × 1 | ||||
| 電源ケーブル | 3P/2.0SQ/2.5m 電源ケーブル × 1 | ||||
| 制御ケーブル | CONTROL ケーブル × 1 | ||||
| ヒューズ | GDL 250V 0.5A (Time-delay) または同等品 × 1 | ||||
オプション |
|||||
| オプション | なし | ||||
*1 :50A は「工場出荷オプション」となります。 *2 :分解能および確度はフロントパネルの調整により変化します。 *3:DC電源を含めた確度とは異なります。 *4 :使用シャント5A,10A,20A,50Aのいずれか、200mV 出力0.5級 *5:100ms以内
PMU3335・PMU3336
| 型名 | PMU3335 ・ PMU3336 | |||
|---|---|---|---|---|
測定部, 各種機能 |
||||
| 本製品は日置電機製パワーメーター PW3335 または PW3336 を組み込んだユニットになります。 測定部や各種機能に関する仕様はパワーメーターの各資料をご覧ください。 |
||||
一般仕様 |
||||
| PMU3335 | PMU3336 | |||
| 入力定格 | 配線 | 1φ2W | ||
| 電圧 / 周波数 | AC100 V～240 V, 50/60 Hz | |||
| 入力電力 | 30 VA 以下 | 40 VA 以下 | ||
| 質量 | 約 9 kg | 約 11 kg | ||
| 外形寸法 | 突起部含まず | 430 (W) × 176 (H) × 500 (D) mm | ||
| 端子情報 | 電源入力 | 形状 | ACインレット (電源コード取り付け済み) | |
| センス端子 | 形状 | M4ネジ | ||
| 供試物入力 「AC OUT」端子 | 形状 | M5ネジ | ||
| 許容電流 | MAX 30 A | MAX 65 A | ||
| 供試物入力 コンセント | 形状 | ユニバーサルコンセント | ||
| 許容電流 | MAX 15 A | |||
| 交流電源出力 「AC IN」端子 | 形状 | M5ネジ | ||
| 許容電流 | MAX 30 A | MAX 65 A | ||
| 環境条件 | 設置・動作環境 | 屋内にて使用 高温多湿、凍結、結露、ほこり、直射日光、可燃性や腐食性の あるガス、機械などの振動を避けた場所に設置 |
||
| 設置姿勢 | 必ず底面を下にして、水平になる状態で使用 | |||
| 使用温度 | 0 ℃ ～ +40 ℃ | |||
| 使用湿度 | 85 %RH 以下（結露しないこと） | |||
| 高度 | 2000 m 以下 | |||
付属品 |
||||
| PMU3335 | PMU3336 | |||
| パワーメーターユニット取扱説明書*1 | CD-ROM × 1 | |||
| 電源コード *2 | 3P 電源ケーブル (日本国内専用) × 1 | |||
| リモートセンスケーブル *3 | KE-540627 ケーブル × 1 | |||
| パワーメーター取扱説明書 | PW3335用 取説冊子 × 1 | PW3336用 取説冊子 × 1 | ||
| 接続ケーブル *3 | KE-540538 ケーブル × 1 | KE-540598 ケーブル × 1 | ||
| 端子用安全カバー *2 | 端子台用カバー × 2 | 端子台用カバー × 4 | ||
| 端子用安全カバーネジ *2 | 端子台用ネジ × 4 | 端子台用ネジ × 8 | ||
オプション |
||||
| PX-4J-KIT-JIS | パワーメーターユニット用 JISラックマウントキット | |||
| PX-4U-EIA | パワーメーターユニット用 EIAラックアダプター | |||
*1 :シリーズ共通取説 *2 :本体に取り付けた状態での納品になります。 *3 :本器と当社製交流電源8500シリーズを接続するためのケーブルです。
価格
標準価格（税抜）：お問い合わせください
| 型名 | 概要 | 標準価格（税抜） |
|---|---|---|
| PowerTestSite/PW-800 | 電源自動検査ソフトウェア for PW-800 | ￥250,000 |
| model-800Ｅ | 測定負荷ユニット/RC01 | ￥2,480,000 |
| model-519/5A | DCソースコントローラ（5A DCスイッチ内蔵） | ￥390,000 |
| model-519/10A | DCソースコントローラ（10A DCスイッチ内蔵） | ￥390,000 |
| model-519/20A | DCソースコントローラ（20A DCスイッチ内蔵） | ￥390,000 |
| model-519/50A | DCソースコントローラ（50A DCスイッチ内蔵） | ￥480,000 |
| SC-860A | シーケンス測定ボード | ￥280,000 |
| SC-816A | リモートボックス | ￥75,000 |
| SC-820 | OVスキャナ | ￥80,000 |
| SC-830 | ＤＶ用マルチプレクサ | ￥80,000 |
| SC-840 | ユーザーズコンタクト | ￥118,000 |
| SC-850 | デジタルI/O | ￥60,000 |
| RK-100J | ステー無しラックマウント（100mm） | ￥25,000 |
| PX-4J-JIS | model-800E用JISラックアダプター | ￥35,000 |
| PX-5U-KIT-EIA | model-800E用EIAラックマウントキット | ￥58,000 |
| PX-4J-KIT-JIS | パワーメーターユニット用JISラックマウントキット | ￥58,000 |
| PX-4U-EIA | パワーメーターユニット用EIAラックアダプター | ￥35,000 |
| PMU3335 | PW3335_パワーメータパッケージ | ￥587,000 |
| PMU3336 | PW3336_パワーメータパッケージ | ￥918,000 |
| model-800E/REC | パワーサプライテスタ 検査成績書 | ￥20,000 |
| SC-860A/RE | シーケンス測定ボード 検査成績書 | ￥8,000 |
| model-519A/REC | DCソースコントローラ 検査成績書 | ￥10,000 |
| PMU3335/3336/REC | パワーメータユニット 検査成績書 | ￥8,000 |
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ￥5,000 |
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ￥20,000 |
製品カタログ
アプリケーション（電源自動試験システム）
設計(半導体部品)変更時の再評価に便利な自動評価システム
PowerTestSite シリーズによるGP-IB コントロール
JEITAのスイッチング電源に関する規格RC-9131B
JEITA のスイッチング電源に関する規格
回生電子負荷による大容量スイッチング電源の試験
GP-IBの接続台数制限を回避するには
外観図
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。
はやぶさ特急修理サービス
対象製品の修理からご返却までを、お預かり後5営業日以内に実施するサービスです。
はやぶさ特急校正サービス
対象製品の校正からご返却までを、お預かり後3営業日以内に実施するサービスです。
つばめ準特急校正サービス
対象製品の修理からご返却までを、お預かり後6営業日以内に実施するサービスです。
消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
FAQ
model-512はローレンジ10A、ハイレンジ5Aです。一方、model-602はローレンジ20A、ハイレンジ10Aです。
又、model-512はインバーター方式の為DUTの急峻な突入電流では電圧が降下します。model-602はインバーター方式＋小型リニアアンプ方式 の為急峻な突入電流でも電圧波形は変化しません。これらの事から突入電流が大きくなったものと思われます。
- 電流測定用シャントがもともと使っていたものと異なる定格のmodel-519に変更した
- 組み合わせる電源の定格電圧がもともと使っていたものと異なる定格のものに変更した
上記の場合、PSFファイルの変更が必要となります。
出力定格電圧が異なる電源に変更した場合、以下の数値を変更した電源の電圧に変更します。
model-519のシャントが異なる場合は、以下の数値を変更します。
シャントの定格は、電圧に関してはフルスケール時に200mVを発生するものと使用しています。
なので、20Aシャントの場合は
R=200mV / 20A = 0.01
で、係数に0.01を設定します。
