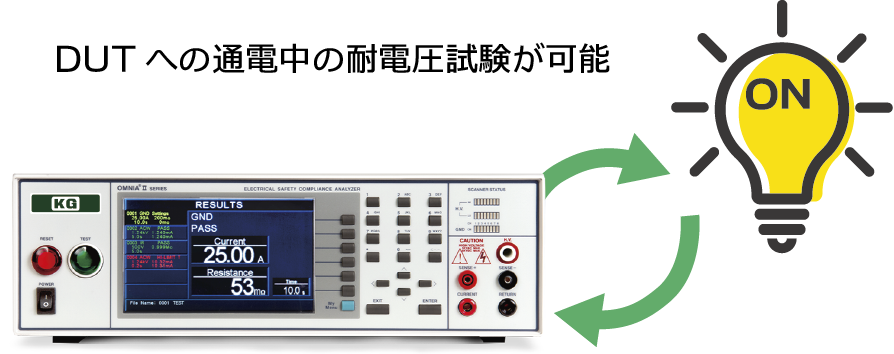

1台にすべての安全試験をパッケージ！

1台で全ての安全規格試験（AC/DC耐電圧、絶縁抵抗、アース導通、タッチカレント試験）をパッケージ化した最新鋭の安全試験器です。各種産業機器から医療機器まで幅広くお使いいただけます。

￥ 2,054,000 ～（標準価格・税抜）

価格表
安全規格リファレンスガイド
無償保証期間5年

ワンストップで安全規格試験の実施可能

IEC60601に対応したタッチカレント測定が可能

AC電源(500VA)内蔵モデルを準備

特長

3Uサイズに最大7-in-1の機能

3UサイズにAC/DC耐電圧、絶縁抵抗、アース導通、タッチカレント、RUNテスト試験機能が搭載されており、1台ですべての試験ソリューションが結合されており、複数の組み合わせよる試験をワンストップに実施することが可能です。またモデル毎に最大容量500VA(100mA)やスキャナ内蔵（オプション）モデル、交流電源(500VA)内蔵モデルなど各種産業機器から医療機器まで幅広くお使いいただけます。

型名AC耐電圧DC耐電圧絶縁抵抗アース導通グランド導通タッチカレントRUNテスト電源内蔵(500VA)スキャナ内蔵(Option)
82045kV, 50mA6kV, 20mA1kV、50GΩ40A,600mΩ,AC8V標準搭載---〇
82545kV, 100mA---〇
8206
(旧ESA-140A)		5kV, 50mA16A/277Vac/15-1MHz標準搭載--
8256
(旧ESA-150A)		5kV, 100mA16A/277Vac/15-1MHz標準搭載--
82075kV, 50mA16A/277Vac/15-1MHz標準搭載標準搭載-
82575kV, 100mA16A/277Vac/15-1MHz標準搭載標準搭載-

7つ測定模擬回路と8つの入力障害、マルチポイント用のスキャナ切替制御

漏れ電流測定で必要なあらゆる要件に対応する機能と搭載。(82×6/82×7)1台で規格で要求されているすべてをシミュレートすることが出来ます。またマトリックススキャナ（SC6540シリーズ）用のコントロール端子も準備しており、マルチポイントでの切り替えが可能です。

電流測定Peak電流測定周波数入力最大定格
10,000μArms10,000μAp-pDC,15～1MHz16A/277Vac
測定回路モジュール
MD AUL544 NP, UL484, IEC60598, UL1363,UL923, UL471, UL867, UL697
MD BUL544P
MD CUL2601-1, IEC60601-1, EN60601-1
MD DUL1563
MD EIIEC60990 Fig4 U2, IEC60950-1, IEC60335-1, IEC60598-1, UL484, IEC60065, IEC61010
MD FIEC60990 Fig5 U3, IEC60598-1
MD G基準測定素子1kΩ（周波数確認用）
外部MD1つの模擬回路を追加可能
MD電圧リミット最大電圧30Vdc
MD部品確度精度 コンデンサ：±5％ 抵抗：±1％

例) 漏れ電流の流れる経路（正常状態）

IEC60601対応タッチカレント測定

従来、タッチカレント（漏れ電流）測定では、AC+DCの合算で測定しておりましたが、IEC60601（医療用電気機器の安全規格）における測定規格に対応し、AC+DCの測定値から、AC測定・DC測定と個々に分けて測定することが可能です。

デュアルチェック機能

別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認することができます。

今まで別々に行っていた、アース導通試験(GB)と耐圧試験(ACW,DCW)を同時に行うことができます。トータルの試験時間の短縮ができ、より効率的な試験を行うことができます。

簡単接続で耐電圧・絶縁・リーケージカレントの試験

付属品のユニバーサルアダプタBOXを使用し、以下のように接続するだけで耐電圧・絶縁・リーケージカレント試験が可能です。入力障害の各種切替えは本体内部で行っており、別途外部に切り替え器などの必要はありません。また、交流電源8500/6700のメモリを呼び出して試験電圧のコントロールが可能です。またマトリックススキャナ（SC6540シリーズ）用のコントロール端子も準備しており、マルチポイントでの切り替えが可能です。

アーク放電検出機能

一般的な耐圧試験器では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良など、10kHzまでのパルス状のアーク放電電流を測定し判定することができます。今まで見つけにくかった絶縁不良まで測定でき、より厳しい試験が可能です。

チャージLow機能搭載

別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認することができます。

通電中の耐電圧試験が可能

8200シリーズは、DUT（供試物）の電源が入っている間に耐電圧試験を実行することが可能です。より要求の厳しい品質テストのために中国規格 GB/T 12350-2009に準拠しています。

模擬回路の電圧波形の観測可能

デジタル表示では平均化された測定値しか分かりませんが、BNC端子を直接オシロスコープに接続することで、模擬回路に流れる電流（電圧）値を波形で確認することができます。よって漏れ電流を観測することが可能です。

入力電源277V、16Armsまで対応

一般的なリーケージカレントテスタは、最大240Vまでです。よって、輸出する機器に対して110%の電圧印加試験が出来ないケースがあります。8200シリーズでは最大277Vまで対応しており、240Vの110%、264Vの試験が可能です。またリレー定格は16Armsまで対応しており、ほとんどの電子機器の試験に対応することが可能です。

RUNテスト機能

高電圧を印加する為、場合によっては安全試験中にDUTを破壊してしまう恐れがあります。RUNテストは試験終了後、DUTの消費電力などの測定を行い試験終了後の故障判定を行うことが可能です。

無停電極性切替機能

入力の極性を切替える場合、いったん電圧を落とすこと（=停電）が必要です。エアコンや冷蔵庫などでは、停電後に安定するまで時間が掛かるため、すぐに試験ができません。8200シリーズでは極性切替えではなく測定側の極性を切替えることで無停電で電極の切替えが可能です。

自由設計可能な外部MD回路

着脱可能で自由に模擬回路を組むことができる外部MDを用意。新しい規格の模擬回路にも対応できます。

グランド導通機能

アース導通試験とは異なり、接地部に対して5V印加時に導通しているかを判定する機能です。電流値に関しては指定電流はなく、導通有無の確認だけとなります。本試験はULにおける要求事項となります。7800シリーズは全てのモデルで本グランド導通試験機能を標準装備しております。

フロントパネルレイアウト

AC耐電圧試験周波数 400/800Hzレンジ*オプション

航空宇宙用の電子機器用の耐電圧試験用に400Hzおよび800Hzの交流周波数オプションを準備。航空機など400Hzかでは800Hzで駆動する電子機器へ対するAC耐電圧試験を実施することが可能です。

仕様

定格・通信アイコンについて
機能アイコンについて
　
　
　
　
　
　
※オプション
※オプション
　
　
※オプション
型名820482548206825682078257
機能
AC 耐圧試験
（電流リミット　50 mA）		〇―〇―〇―
AC 耐圧試験
（電流リミット　100 mA）		―〇―〇―〇
DC 耐圧試験〇〇〇〇〇〇
絶縁抵抗〇〇〇〇〇〇
グランドボンド〇〇〇〇〇〇
リーケージカレントテスト――〇〇〇〇
RUNテスト――〇〇〇〇
内蔵AC電源――〇〇
AC 耐圧試験 仕様　※特に記載のない限り「V=Vrms」「A=Arms」　（対象モデル：全モデル）
AC出力最大定格出力容量 5000 V
50 mA		5000 V
100 mA		5000 V
50 mA		5000 V
100 mA		5000 V
50 mA		5000 V
100 mA
出力電圧範囲0～5000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5 % of setting + 5 V)
出力周波数50 Hz/60 Hz/400Hz/800Hz ±0.1 %, 選択可能
400Hz/800Hz（オプション）
出力波形正弦波、クレストファクタ = 1.3～1.5
負荷変動・出力電圧安定度無負荷から最大負荷、Low LineからHigh Lineにおいて ± (1 % of output + 5 V)
(複合変動)
出力方式PWMスイッチング - 昇圧トランス
AC測定電圧測定確度±(1.5 % of reading) @ 500 V以上
±(1.5 % of reading+1 count) @ 500 V未満
電圧測定分解能0.01 V
電流測定分解能/確度
（トータル）		 0.001 / ± (2% of reading + 2 counts)@ 0.000-3.500 mA
0.01 / ± (2% of reading + 2 counts)@ 3.00-100.00 mA
電流測定分解能/確度
（リアル）		0.001 / ± (3% of reading + 50 uA)@ 0.000-9.999
0.01 / ± (3% of reading + 50 uA)@ 10.00-99.99
@ PF > 0.1 , V > 250VAC
時間機能立上り時間設定範囲0.1～999.9 s
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
立下り時間設定範囲0.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
試験時間設定範囲0, 0.4～999.9 s (0 = 連続)
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
DC 耐圧試験 仕様（対象モデル：全モデル）
DC出力最大定格出力容量 6000V 20mA
出力電圧範囲0～6000 V
出力電圧設定分解能1
出力電圧設定確度± (1.5 % of setting + 5 V)
出力リップル＜ 4 % (5 kV / 20 mA 抵抗負荷に於いて)
Ramp High 電流>20 mA peak maximum, ON / OFF 選択可能
Charge - Low 電流0.0～350.0 uA 自動/手動設定
放電時間無負荷の場合は ≤ 50 ms、コンデンサ負荷の場合は
最大容量性負荷1 μF ＜ 1 kV、0.75 μF ＜ 2 kV、0.5 μF ＜ 3 kV
0.08 μF ＜ 4 kV、0.04 μF ＜ 5 kV、0.04 μF ＜ 6 kV
出力方式PWMスイッチング - 昇圧トランス
DC測定電圧測定確度± ( 1.5% of reading) ≥ 500 V
± ( 1.5% of reading +1 count)
電圧測定分解能0.01 V
電流測定分解能/測定確度0.1 uA / ± (2% of reading + 2 counts)@ 0.0 - 350.0 mA
0.001 mA / ± (2% of reading + 2 counts)@ 0.300 - 3.500 mA
0.01 mA / ± (2% of reading + 2 counts)@ 3.00 - 20.00 mA
時間機能立上り時間設定範囲0.4～999.9 s
分解能0.1 s
設定確度± (0.1 % + 0.05 s)
立下り時間設定範囲0.0、1.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
試験時間設定範囲0、0.3～999.9 s (0 = 連続)
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
絶縁抵抗試験 仕様（対象モデル：全モデル）
DC出力出力電圧範囲30～6000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5% of setting + 2 counts)
DC測定電圧測定分解能/測定確度1 V / ± (1.5% of reading + 2 counts)@ 0 - 1000 V
1 V / ± (1.5% of reading + 10 Volts)@ 1001 - 6000 V
抵抗測定範囲0.05 MΩ – 50000 MΩ
分解能0.001 MΩ @ 30 - 499 V, 0.050 - 1.999 MΩ
　　　　　　　　　500 - 1000 V, 0.050 - 9.999 MΩ
　　　　　　　　　 1001 - 6000 V, 0.300 - 9.999 MΩ
0.01 MΩ @ 30 - 499 V, 2.00 - 19.99 MΩ
　　　　　　　　 500 - 6000V, 10.00 - 99.99 MΩ
0.1 MΩ @ 30 - 499 V, 20.0 - 199.9 MΩ
　　　　　　　 500 - 6000V, 100.0 - 999.9 MΩ
1 MΩ @ 30 - 499 V, 200 - 50000 MΩ
　　　　　　 500 - 6000V, 1000 - 50000 MΩ
測定確度出力電圧：500 – 1000 V
0.05M – 999.9 MΩ, ± (2% of reading +2 counts)
1000M – 9999 MΩ, ± (5% of reading +2 counts)
10000M – 50000 MΩ, ± (15% of reading +2 counts)
出力電圧：1001 – 6000 V
0.30M – 999.9 MΩ, ± (2% of reading +2 counts)
1000M – 9999 MΩ, ± (5% of reading +2 counts)
10000M – 50000 MΩ, ± (15% of reading +2 counts)
チャージ電流最大 20 mApeak未満
上限/下限抵抗設定値分解能0.01 MΩ@ 0.05～99.99 MΩ　（HI-LIMIT:0=OFF)
0.1 MΩ@ 100.0～999.9 MΩ
1 MΩ@ 1000～50000 MΩ
上限/下限抵抗設定値設定確度±(2% of setting+2 counts)@ 0.05～999.9 MΩ
±(5% of setting+2 counts)@ 1000～9999 MΩ
±(15% of setting+2 counts)@ 10000～50000 MΩ
時間機能立上り時間設定範囲0.1 – 999.9 s
分解能0.1s
設定確度± (0.1% + 0.05 s)
立下り時間設定範囲0.0, 1.0-999.9 s
分解能0.1s
設定確度± (0.1% + 0.05 s)
試験時間設定範囲0, 0.5 - 999.9s (0=continuous)
分解能0.1s
設定確度± (0.1% + 0.05 s)
遅延時間設定範囲0.5～999.9 s (0=continuous)
分解能0.1s
設定確度± (0.1% + 0.05 s)
Charge - Low 電流0.000～3.500uA or Auto Set
グランドボンド試験 仕様（対象モデル：全モデル）
AC出力出力電流設定範囲1.00～40.00 A
分解能0.01 A
設定確度± (2 % of setting + 2 counts)
出力電圧設定範囲3.00～8.00 V
分解能0.01 V
設定確度± (2 % of setting + 3 counts) 開回路モード
出力周波数50 Hz/60 Hz ± 0.1 %, ユーザ選択
出力レギュレーション± (1% of output + 0.02 A)@最大負荷以下
最大負荷1.00–10.00 A@ 0–600 mΩ
10.01–30.00 A@ 0–200 mΩ
30.01–40.00 A@ 0–150 mΩ
設定抵抗測定値オフセット 設定範囲0～200 mΩ
設定分解能1 mΩ
設定確度± (2 % of setting + 2 counts)
上限/下限
設定抵抗値 		設定範囲0～150 mΩ(30.01～40.00 A), 0=OFF
0～200 mΩ(10.01～30.00 A), 0=OFF
0～600 mΩ( 1.00～10.00 A), 0=OFF
設定確度± (2 % of setting + 2 counts)@ 6.00～40 A
± (3 % of setting + 3 counts)@ 1.00-5.99 A
設定分解能1 mΩ
試験時間 s設定範囲0, 0.5～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 sec)
コンティニュティ試験 仕様（対象モデル：全モデル）
出力電流, DC0.1 A ± 0.01 A 合計抵抗：0.00 – 12.0 Ω
0.01 A ± 0.001 A 合計抵抗：12.1 – 120 Ω
0.001 A ± 0.0001 A 合計抵抗：121 – 1200 Ω
0.0001 A ± 0.00001 A 合計抵抗：1201 – 10000 Ω
抵抗測定　分解能＠範囲 / 確度　 0.01 Ω@ 0.00～10.00 Ω / ± (1% of reading + 3 counts)
　 0.1 Ω@ 10.1～100.0 Ω/ ± (1% of reading + 3 counts)
1 Ω@ 101～1000 Ω/ ± (1% of reading + 3 counts)
　　 1 Ω@ 1001～10000 Ω/ ± (1% of reading + 10 counts)
設定上限/下限設定抵抗値
分解能@範囲/設定確度		　 0.01 Ω@ 0.00～10.00 Ω / ± (1% of reading + 3 counts)
　 0.1 Ω@ 10.1～100.0 Ω/ ± (1% of reading + 3 counts)
1 Ω@ 101～1000 Ω/ ± (1% of reading + 3 counts)
　　 1 Ω@ 1001～10000 Ω/ ± (1% of reading + 10 counts)
(最大値: 0 = OFF)
試験時間設定範囲0, 0.3～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 s)
測定測定抵抗オフセット測定範囲0.00～10.00 Ω
測定分解能0.01 Ω
測定確度± (1 % of reading + 3 counts)
RUNテスト仕様（対象モデル：8206 8256 8207 8257）
相 / 線数単相2線
定格出力電圧0.0 – 277.0 VAC
出力電流16A AC
遅延時間範囲0.2 - 999.9 s
分解能0.1 s
確度±(0.1% + 0.05 s)
試験時間範囲0, 0.1 - 999.9 s (0 = Continuous)
分解能0.1 s
確度±(0.1% + 0.05 s)
電圧 上限/下限設定値範囲30.0 - 277.0 VAC
分解能0.1V
確度±(1.5% of setting + 2 counts)
電流 上限/下限設定値範囲0.0 - 16.00 AAC
分解能0.01A
確度±(2% of setting + 2 counts)
電力 上限/下限設定値範囲0 - 4500 W
分解能1W
確度±(5% of setting + 3 counts)
力率 上限/下限設定値範囲0.000 - 1.000
分解能1E-3
確度±(8% of setting + 2 counts)
漏れ電流値 上限/下限設定値範囲0.000 - 10.00 mA (0 = OFF)
分解能0.01 mA
確度±(2% of reading + 2 counts)
漏れ電流測定抵抗 MD=2kΩ ±1%
測定電圧範囲0.0 - 277.0 VAC
分解能0.1 V
確度±(1.5% of reading + 2 counts)@ 30.0 – 277.0 VAC
電流範囲0.0 - 16.00 AAC
分解能0.01A
確度±(2% of reading + 2 counts)
電力範囲0.000 - 4500 W
分解能1
確度±(5% of reading + 3 counts)
力率範囲0.000 - 1.000
分解能1E-3
確度±(8% of reading + 2 counts)
漏れ電流範囲0 - 10.00 mA
分解能0.01 mA
確度±(2% of reading + 2 counts)
漏れ電流測定抵抗 MD=2kΩ ±1%
試験時間範囲0.0 - 999.9 s
分解能0.1 s
確度±(0.1% of reading + 0.05 s)
リーケージカレントテスト仕様（対象モデル：8206 8256 8207 8257）
定格出力電圧0.0 – 277.0 VAC
出力電流16A AC
電圧範囲0.0 - 277.0 VAC
分解能0.1 V
確度±(1.5% of reading + 2 counts)
遅延時間範囲0.5 – 999.9 s (AC+DC)
　　　　　　　　　1.8-999.9 s (ACまたはDC かつ 自動レンジ)
　　　　　　　　　1.3-999.9 s (ACまたはDC かつ 固定レンジ)
分解能0.1 s
確度±(0.1% + 0.05s)
試験時間範囲0.0,0.5 – 999.9 s (AC+DC)
0.1-999.9 s (AC または DC)
(0 = Continuous)
分解能0.1 s
確度±(0.1% + 0.05 s)
リバースパワースイッチ　種類リバースパワースイッチ設定選択 ON/OFF/AUTO
　ON：逆電源
　OFF：通常
　AUTO: 自動極性反転
ニュートラルスイッチ単一故障状態の ON/OFF 選択
グランドスイッチクラス I 単一故障状態の ON/OFF 選択
タッチカレント　上限/下限（RMS）範囲0.0 uA - 999.9 uA
1000 uA - 10.00 mA
分解能0.1 uA / 1 uA / 10.00 mA
タッチカレント　上限/下限（Peak）範囲0.0 uA - 999.9 uA
1000 uA - 10.00 mA
分解能0.1 uA / 1 uA / 10.00 mA
タッチカレント　測定値（RMS）測定範囲１分解能 @ 範囲0.1 uA @ 0.0 uA - 32.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0 uA - 999.9 uA)
測定範囲2分解能 @ 範囲0.1 uA @ 28.0 uA - 130.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15Hz ＜ f ＜100KHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0uA - 999.9uA)
測定範囲3分解能 @ 範囲0.1 uA @ 120.0 uA - 550.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0 uA - 999.9 uA)
測定範囲4分解能 @ 範囲1 uA @ 400 uA - 2100 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 KHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10 uA - 8500 uA)
測定範囲5分解能 @ 範囲1 uA @ 1800 uA - 8500 uA, frequency DC, 15 Hz - 1M Hz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHZ : ±5% of reading (10 uA - 8500 uA)
測定範囲6分解能 @ 範囲0.01 mA @ 8.00 mA - 10.00 mA, frequency DC, 15 Hz – 100 kHz
測定確度DC, 15Hz ＜ f ＜ 100kHz : ±5% of reading (0.01mA -10.00mA )
タッチカレント　測定値（Peak）測定範囲１分解能 @ 範囲0.1 uA @ 0.0 uA -32.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲2分解能 @ 範囲0.1 uA @ 28.0 uA - 130.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲3分解能 @ 範囲0.1 uA @ 120.0 uA - 550.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲4分解能 @ 範囲1 uA @ 400 uA - 2100 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz
測定範囲5分解能 @ 範囲1 uA @ 1800 uA - 8500 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲6分解能 @ 範囲0.01 mA @ 8.0 mA -10.00 mA, frequency DC – 100 kHz
測定確度DC : ±(2% of reading + 3 counts)
15 Hz ＜ f ＜ 100 kHz : ±10% of reading + 2counts
MD回路モジュール
MD1UL544NP, UL484 , UL923, UL471, UL867, UL697
MD2UL544P
MD3IEC 60601-1
MD4UL1563
MD5IEC60990 Fig4-U1, IEC60950
MD6IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, IEC60065, IEC61010
MD7IEC60990 Fig5 U3, IEC60598-1
External MDBasic measuring element 1k ohm
Scope Output InterfaceBNC type connector on rear panel for Oscilloscope connection
MD voltage limitMaximum 70VDC
MD Component AccuracyCapacitors = 5%
Resistors = 1%
内蔵AC電源仕様（対象モデル：8207　8257）
定格出力電圧0 - 150.0 V / 0 - 277.0 V
出力電流4.20 A (0-150 V) / 2.10 A (0-277 V)
出力電力630 VA and 500 W
THD (全高調波歪み)≤ 1% @ 45-500Hz(80 - 140 Vac または 160 - 277 Vac）(抵抗負荷)
クレストファクタ＞3
設定電圧設定範囲Low Range：0.0 - 150.0 V
High Range：0.0 - 277.0 V
設定分解能0.1
設定確度± (1.5% of setting + 2 counts)
周波数設定範囲45.0 Hz - 99.9 Hz
100 Hz - 500 Hz
設定分解能0.1 Hz / 1 Hz
設定確度± 0.1 % of setting
電流リミット設定範囲4.20 A / 2.10 A
分解能0.01 A
設定確度± (2 % of setting +2 counts)
OC フォールドバック設定範囲4.20 A / 2.10 A
分解能0.01 A
設定確度± (2 % of setting +2 counts)
応答時間＜ 1500 ms
測定電圧測定範囲0.0-277.0 V
測定分解能0.1 V
測定確度± (1.5 % of reading +2 counts)
電流測定範囲0.00-16.00 A
測定分解能0.01 A
測定確度± (2 % of reading +2 counts)
電力測定範囲0 - 4500 W
測定分解能1 W
測定確度± (5% of reading +3 counts) for PF > 0.100
力率測定範囲0.000-1.000
測定分解能1E-3
測定確度± (8 % of reading +5 counts)
周波数測定範囲45 - 500 Hz
測定分解能0.1 Hz
測定確度±0.1Hz
保護機能過電流保護、過熱保護、過電圧保護、過電力保護
その他の機能
メモリ10000 steps
表示器解像度800x480　TFT LCD
校正内蔵プログラムと外部測定器により可能
自動校正アラート機能により、次の校正時期を通知。
アラーム音量レンジ0～9 (0 = OFF、1 = 音量最小、9 = 音量最大)
インターフェース
USBハードウェアUSB＆RS232C / GPIB / LAN （標準・いずれか選択可能）
ターミネータ受信時LF,送信時LF
PLC リモートコントロール入力 : Test、Reset、ファイル呼出1～3
ハードウェア インターロック：インターロック信号が無効の場合、
正弦波とアンプのリレーを直接制御します。
出力 : Pass、Fail、Test-in-Process
(出力リレー接点の定格は 1 AAC / 125 VAC、0.5 ADC / 30 VDC)
一般仕様
供給電源入力定格単相2線
入力電圧/周波数100 VAC / 200 VAC ± 10 %、50/60 Hz ±5 %
入力電力最大負荷時750 VA
質量本体のみ32 kg
外形寸法 (W×H×D)突起部含まず430 × 133 × 500 mm(高さ 3U)
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 % RH ～ 85% RH (結露なし)
保存温度 -20 ℃～ +60 ℃
保存湿度20% RH ～ 85% RH (結露なし)
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-出力間AC 1500 V、1 分間印加で異常なし
入力-FG間AC 1500 V、1 分間印加で異常なし
絶縁抵抗入力-FG間DC 500 V、30 MΩ 以上
付属品
取扱説明書× 1
電源ケーブル× 1
ヒューズ10 A / 250 VAC(スローブロー) (品番：38503)
インターロック解除コネクタ× 1 (品番：38075)
高電圧ケーブル× 3 (品番：04040A-08)
高電流出力ケーブル× 1 (品番：38489)
リターンケーブル× 1 (品番：02100A-13)
高電流リターンケーブル× 1 (品番：38490)
USBケーブル 1.8 m× 1 (AB-Type)　(品番：39066)
アダプターボックス× 1
(品番：38482)		―
アダプターボックス―× 1
(品番：38578)
3U ラック マウント ハンドル× 2　(品番：38787)
3U ラック マウント ブラケット× 2　(品番：38788)
ねじ M4 x 12mm FHMS× 4 (ラック マウント ハンドル用)　(品番：38549)

価格

お見積りのご依頼
お近くの代理店を探す
型名AC耐電圧DC耐電圧絶縁抵抗アース導通グランド導通タッチカレントRUNテスト電源内蔵(500VA)標準価格（税抜）
82045kV, 50mA6kV,20mA1kV,50ＧΩ40A,600mΩ,AC8V標準装備―――
¥2,054,000
82545kV, 100mA―――
¥2,242,000
8206
5kV, 50mA16A/277Vac
DC,15-1MHz
10mArms/10mAp-p
MD7回路内蔵
標準装備―
¥2,451,000
8256
5kV, 100mA―
¥2,781,000
82075kV, 50mA標準装備
¥2,493,000
82575kV, 100mA
¥2,844,000
検査成績書
8204/REC8204の検査成績書
¥33,000
8254/REC8254の検査成績書
¥33,000
8206/REC8206の検査成績書
¥46,000
8256/REC8256の検査成績書
¥46,000
8207/REC8207の検査成績書
¥56,000
8257/REC8257の検査成績書
¥56,000
TCP製品別トレーサビリティ
（検査成績書のご注文が必要となります）
¥5,000
SCI標準器試験成績書
（検査成績書のご注文が必要となります）
¥20,000
工場出荷オプション
Option 01 for 82x48ch内蔵スキャナ追加 8204/8254用
¥512,000
Option 05 for 82x6,82x7交流電源制御用7メモリ追加 8206/8256/8207/8257用
¥51,000
Option 06 for 82x6,82x7Cold Resistance 8206/8256/8207/8257用
¥51,000
Option 14 for 82x4,8206ACW 400/800Hzレンジを追加 8204/8254/8026用
¥51,000
Option 16-82Prompt Interlock
¥3,000
Option 56 for 8206Power Tracking 8206用
¥51,000
Option 57-82Hardware Interlock
¥45,000
Option 58-for 82x6,82x7Disable RUN/LLT GFI 8206/8256/8207/8257用
¥45,000
インターフェースアクセサリー
38075インターロック機能解除キー(追加購入希望の場合)
¥8,000
Option 08-82プリンターポートインターフェース
¥67,000
Option 10-82GPIBインターフェース
¥75,000
Option 09-82LANインターフェース
¥123,000
39063*1USB＆RS-232Cインターフェース
¥75,000

※工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
*1：1536B(USB&RS232Cインターフェース）は他のインターフェースオプションを選択されない限り標準装備となります。
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。

製品カタログ

安全試験器カタログ
ダイジェストカタログ

アプリケーション（安全試験器）

製品機能紹介
±（正負）出力に対応した絶縁試験器(IR)
EVなどの駆動システムの正負絶縁抵抗試験に最適な絶縁耐電圧試験器
2026-02-04
製品機能紹介
QRコードの読み込み可能なAC/DCアース導通試験器(AC/DC GB)
試験実行の自動化に最適！バーコードリーダーに対応したAC/DCアース導通試験器
2026-01-21
製品機能紹介
QRコードの読み込み可能な安全試験器(耐電圧試験器)
試験実行の自動化に最適！バーコードリーダーに対応した安全試験器
2026-01-14
製品機能紹介
±（正負）出力に対応した直流耐電圧試験器(DCW)
正負両出力（DCW/IR）に対応した絶縁耐電圧試験器
2026-01-07
安全試験(耐電圧/絶縁抵抗/アース導通）
セルフヒーリングを発生させなDC耐電圧（DCW)試験方法
小容量フィルムコンデンサのセルフヒーリングを発生させない耐電圧試験方法
2025-11-19
製品機能紹介
直流耐電圧試験（DCW）の高速試験方法
PLCを用いたDC耐電圧高速試験システム
2025-10-15
過去の記事はこちら

外観図

8204外観図
8204　PDFファイル
8204 : DXFファイル
8254外観図
8254　PDFファイル
8254 : DXFファイル
8206外観図
8206　PDFファイル
8206 : DXFファイル
8256外観図
8256　PDFファイル
8256 : DXFファイル
8207外観図
8207　PDFファイル
8207 : DXFファイル
8257外観図
8257　PDFファイル
8257 : DXFファイル

選定・搬入のご注意

機器選定・使用時のご注意

  • 高電圧を発生させる計測器をご選定いただく際には、被試験物（D.U.T.）の耐電圧に適した製品をお選びください。
  • 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
  • D.U.T（被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
  • 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。

修理・校正・点検

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

FAQ

a

400Hz/800Hzオプション（Opt.770）追加に選択できる出力周波数について

安全試験器　ESAシリーズに400Hz/800Hz出力オプション（Opt.770）を追加したとき，選択できる出力周波数は以下の通りです。

  • 50Hz
  • 60Hz
  • 400Hz
  • 800Hz

Opt.770を追加しても50Hz/60Hzを選択することは可能です。

Tag: 仕様
a

Sync機能について

ESA-150のSync機能は外部から任意の周波数を入力して、その周波数でAC耐圧試験を行う機能ではありません。
周波数設定でSync機能を設定した場合、ESA-150の電源として入力されている交流電圧の周波数に合わせて交流耐圧試験を行います。

Tag: 仕様
a

交流耐圧試験の電圧波形

安全試験器ESA-150で交流耐圧試験を行うとき、試験周波数を変動させた場合の電圧波形をご紹介します。

ESA-150 ACW 波形 試験電圧：200



1.周波数 Sync(電源周波数60Hz)




2.周波数 Sync(電源周波数50Hz)






3.周波数50Hz




4.周波数60Hz






5.周波数400Hz




6.周波数800Hz



Tag: その他
ご案内

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせください。

メール
電話
