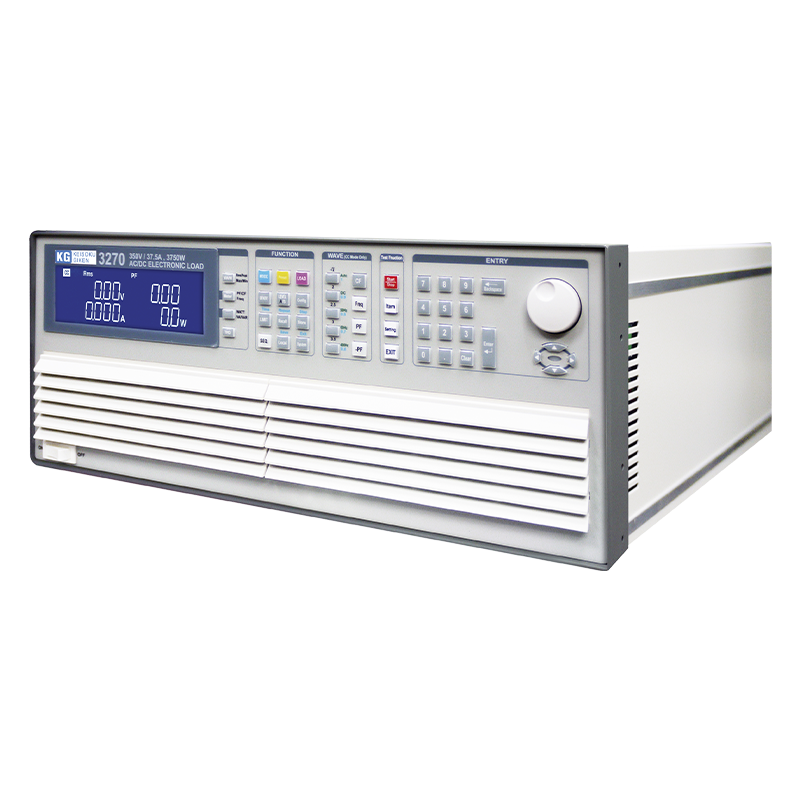

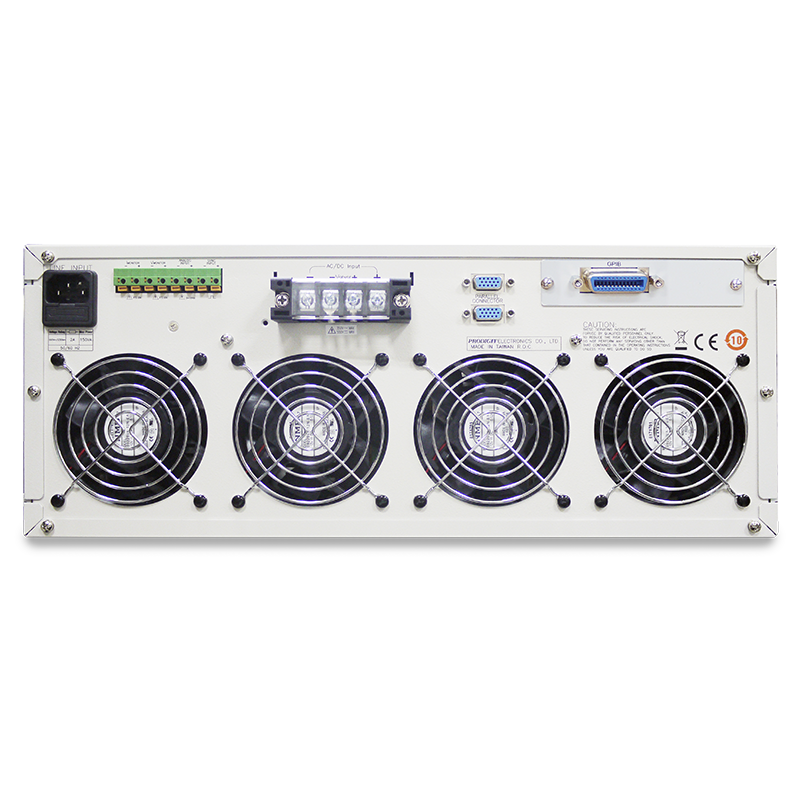

3270シリーズ
プログラマブル交流電子負荷

単相・三相交流電子負荷！

従来品『3260Aシリーズ』と比較して大幅なサイズダウンにより省スペースを実現。1.875kWからマスタースレーブにより単相/三相11.25KWまで容量が拡張可能です。

￥ 1,246,000 ～  （標準価格・税抜）

価格表

ドロッパー方式

単相1.875kW～3.75kW / 三相5.625kW～11.25kW

特長

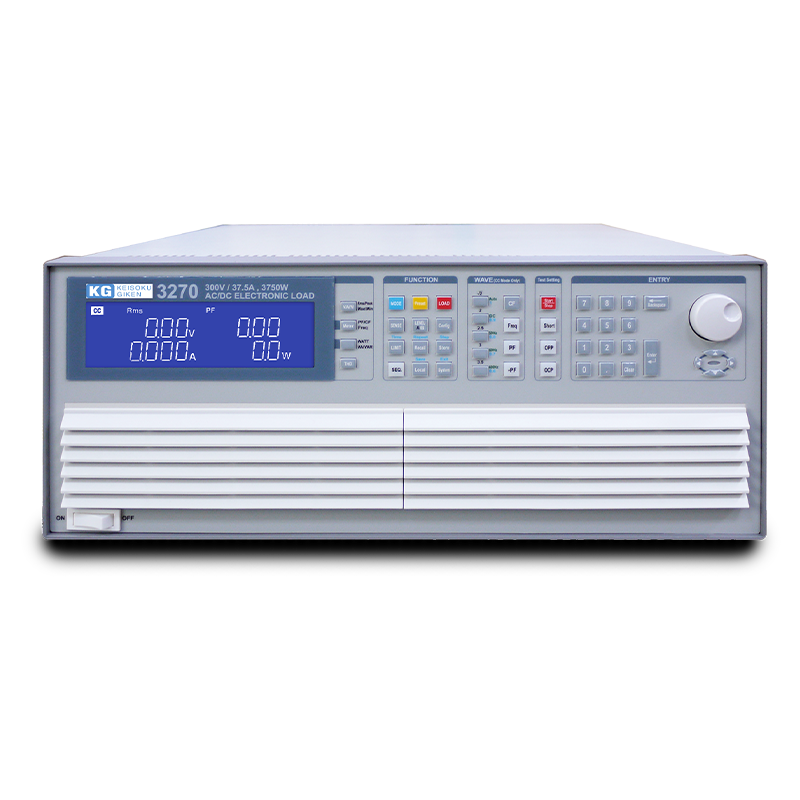

• 省スペース
  「3270シリーズ」は、4Uで3.75kW、質量が33.5kgとクラス最小の容積対負荷容量比。
• 440Hzまで対応
  CC,CPモードでDC,40～440Hz、LinerCC,CRモードでDC,～440Hzまで対応。航空機向けの電源(400Hz)の評価・試験まで可能です。
• 外部アナログ制御をオプションで準備
  0～10Vdc電圧で定電流制御可能な、外部アナログ制御をオプションで準備。PLCから簡単に制御することが可能です。
• 電圧・電流モニタを標準装備
  アイソレーションされた電圧・電流モニタを標準で装備。安全に、オシロスコープなどで波形観測が可能です。また、ゼロクロス同期用の外部Sync Inputも標準装備しております。
• 4つの通信
  オプションでGP-IB、RS-232C、USB、LANに対応。
• マスタースレーブモードを搭載
  マスタースレーブモードでは、マスター機を含む最大8台まで並列接続可能なブーストモードと、三相専用で各相毎3台まで接続制御可能な3PHモードに対応。 単相で30kW、三相で11.25kWまで拡張可能です。

• 広範囲入力350Vrms/500Vdc
  相電圧で350Vまで対応。単相240V電源の変動電圧±20％(288V)から、ヨーロッパなどの三相4線480V電源の変動電圧±20％ (線間電圧：576V、相電圧：332.5V)の試験などに対応可能な広範囲な定格入力です。
• 入力範囲を425Vrms/600Vへ拡張可能
  相電圧入力を425Vrmsまで拡張可能なオプションを準備。三相3線方式での400V出力や、単相400V電源に対応することが可能です。
• ワールドワイド入力に対応
  100～230Vとワールドワイド入力に対応。トランスの切り替えなく、世界各国で使用可能です。
• 一体型のラックパックを準備
  システムラックに実装したラックパック型を3機種用意。単相2線(DC)、三相3線切り替えユニットを内蔵し、簡単に負荷結線の切り替えが可能です。

充実な負荷機能と測定機能

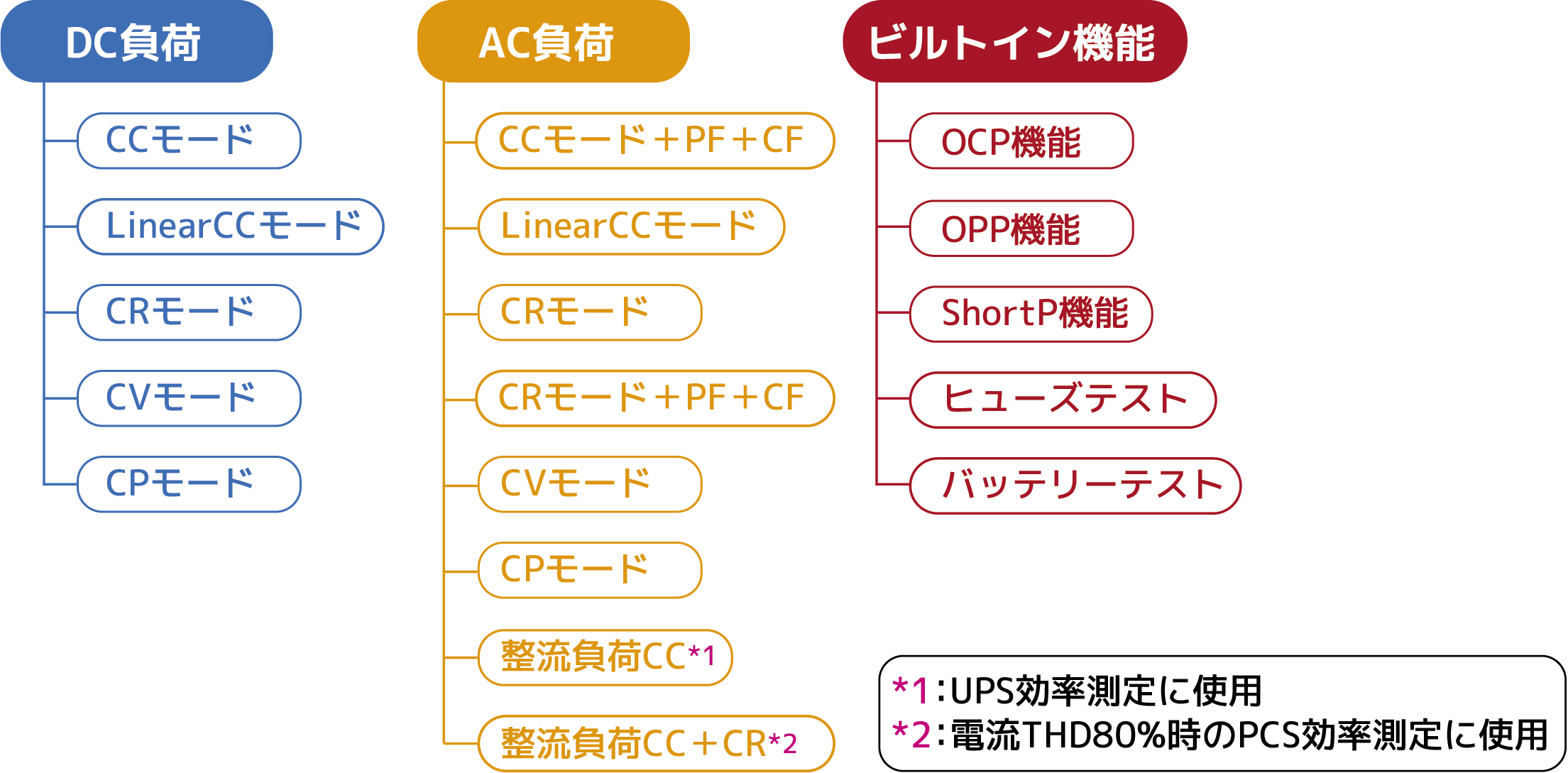

負荷機能

測定機能

電圧(Vrms,Vpeak,Vmax,Vmin)、電流(lrms,lpeal,lmax,lmin)、電力(W)、皮相電力(VA)、周波数(Hz)、波高率(CF)、力率(PF)、電圧全高調波歪(VTHD)、電圧歪(VH)、電流全高調波歪(IH)と多くの測定モードに対応

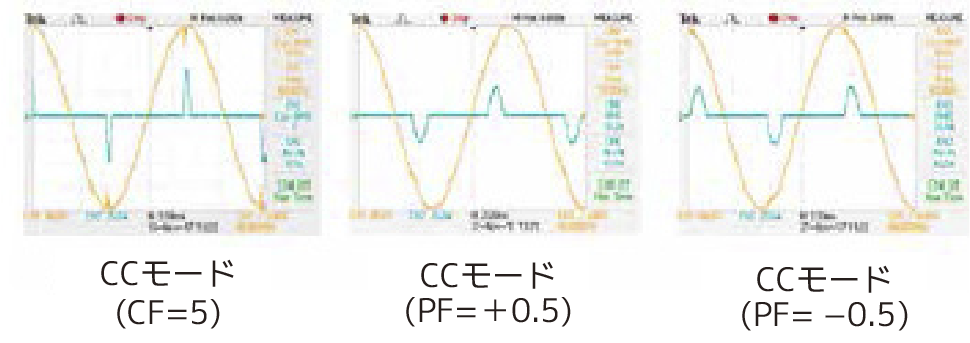

CCモード

正弦波負荷に加えCF（波高率）やPF(力率）の変更可能な負荷モードです。
※ CF は最大5.0まで、PF は0～±1.0（ただしサイン波での力率変更はできません。よって無効電力の再現は出来ません。）

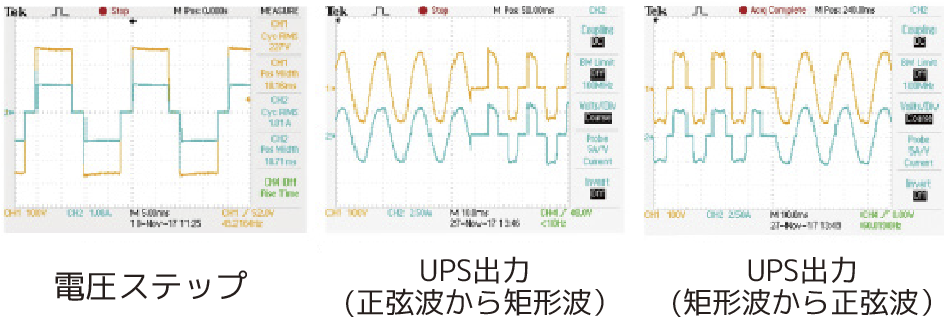

Linear CCモード

正弦波以外にも、PWM インバータ出力やステップ電圧、UPSの矩形波出力に対応した負荷モードです。

特殊負荷モードに対応

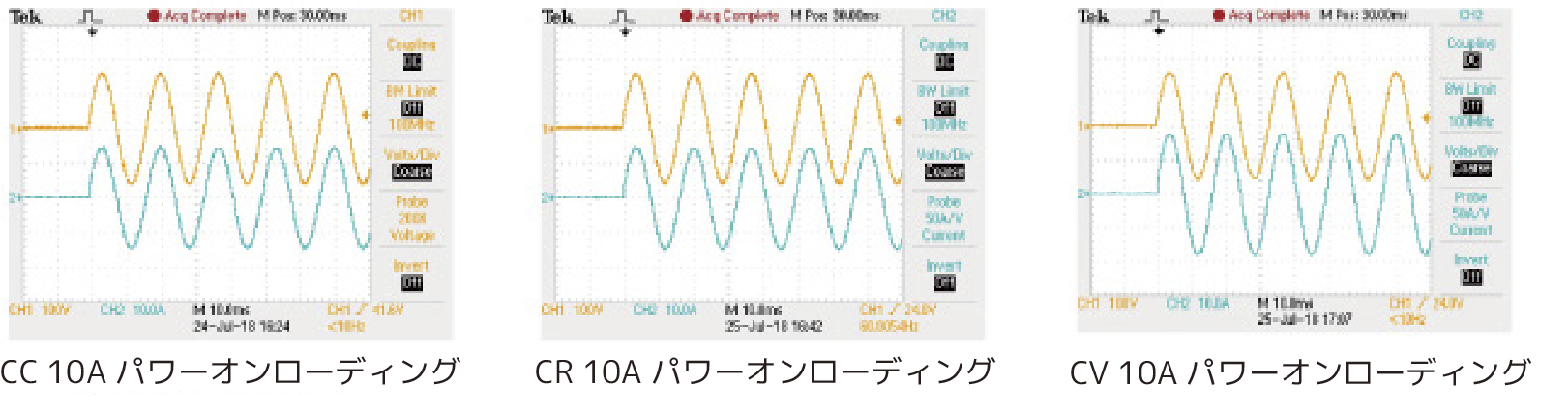

• パワーオンローディング
  設定した電流値で電子負荷をON状態で待機させ、インバータやUPSの出力を投入し、出力電圧の安定性の試験・評価などに使用します。

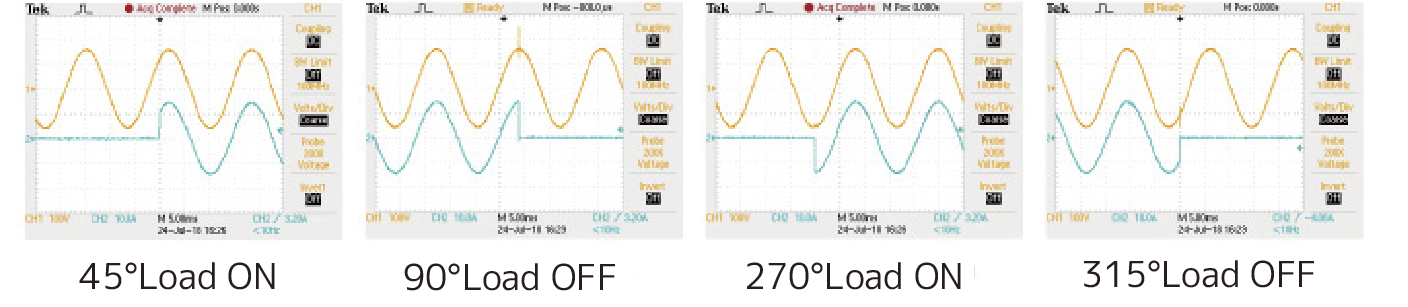

• ON/OFF位相制御試験
  0~359°でON/OFF 位相を制御しインバータ出力の電圧過渡応答性やオーバーシュート/ アンダーシュートの許容差の確認試験などに使用します。

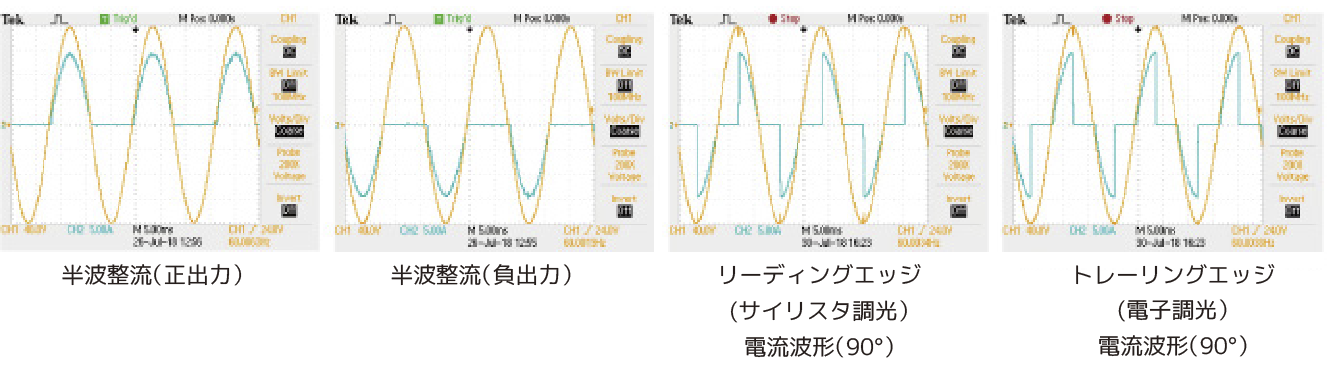

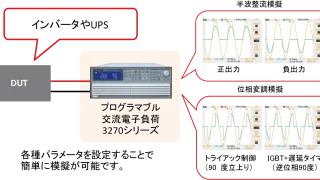

• 正負半整流制御試験
  半波整流などの負荷モードを再現させ、インバータやUPSの出力電圧の安定性の試験・評価などに使用します。シリコン制御整流子（SCR)であるサイリスタやトライアックなどの位相変調模擬に最適です。

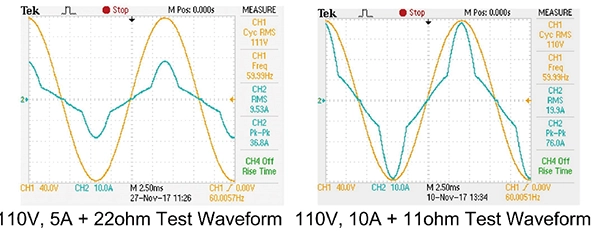

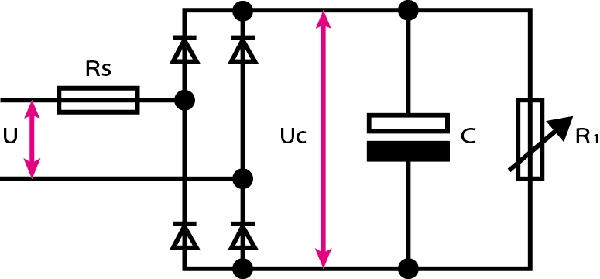

AC整流負荷モード

IEC62040-3 およびIEC61683 のテスト仕様に対応。整流時の非線形負荷（Non-Linear CC)モードならびに非線形負荷（Non-Linear CC) ＋抵抗負荷（CR) モードに対応。UPS からPVインバータ（PCS) の評価に最適。

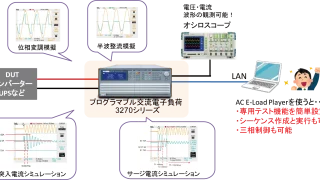

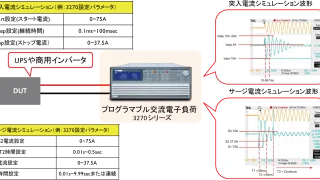

突入電流/サージ電流シミュレーション

右表のように各種パラメータの設定により、容量性負荷(コンデンサインプット型)の突入電流の再現や、電源投入時のサージ電流シミュレーションなど、 各種評価部品を実際に電化製品へ組み込んだ状況の電流を再現させることが可能です。

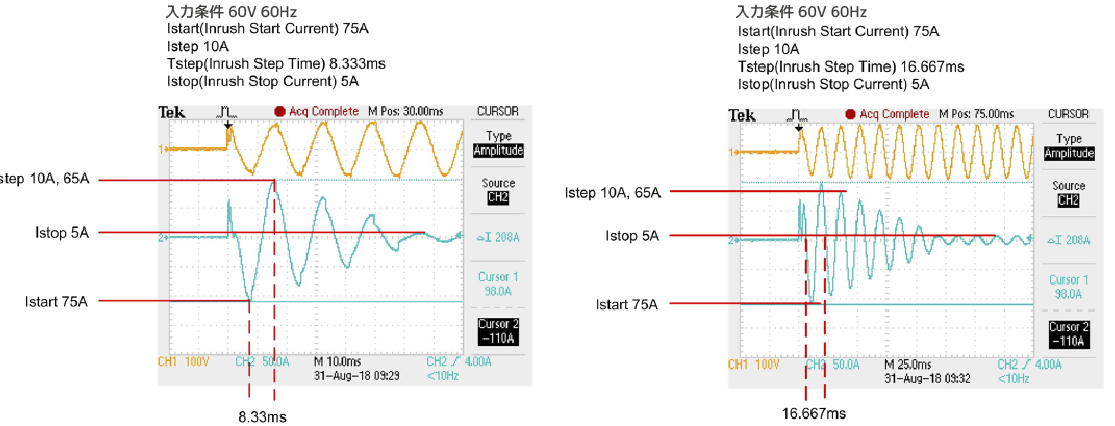

• 突入電流シミュレーション波形

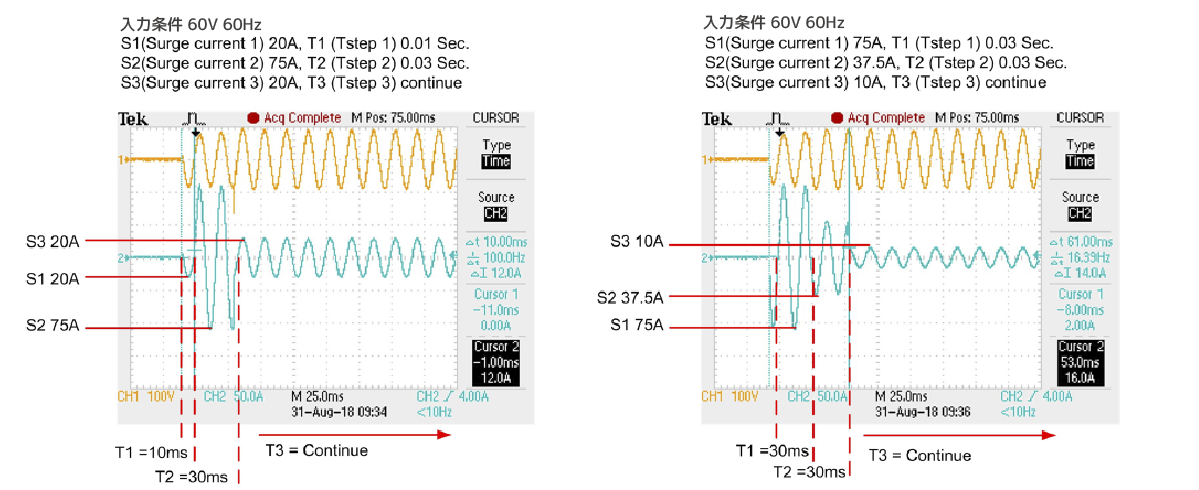

• サージ電流シミュレーション波形

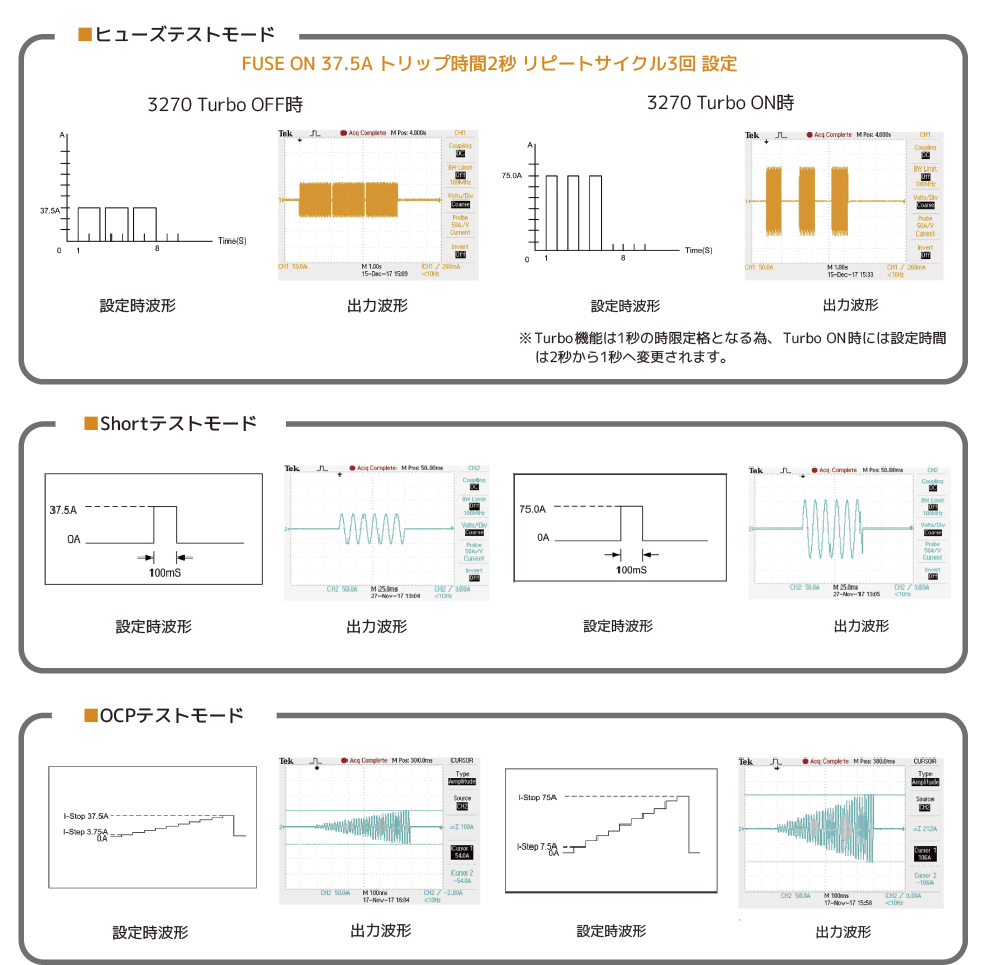

業界初定格を超えるTurbo機能

定格電力・電流の2 倍をシンク可能！（時限定格1 秒、FUSE、Short/OCP/OPP 試験モード時）

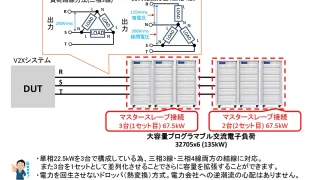

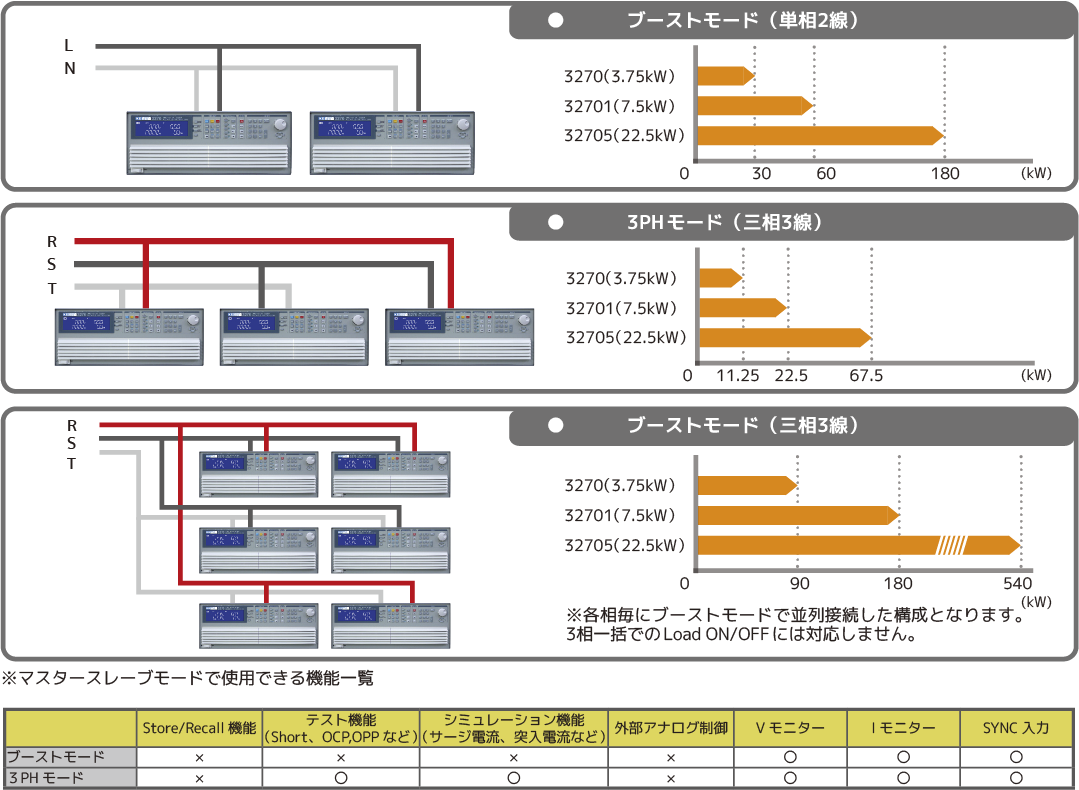

マスタースレーブモード

マスタースレーブモードにはブーストモードと3PHモードの２つの動作モードがあります。
ブーストモードは並列アプリケーションで、最大8台（マスター機含む）まで並列接続が可能です。3PHモードは、3相アプリケーションで、3台を三相負荷制御することで三相3線または3相4線の結線に接続することができます。

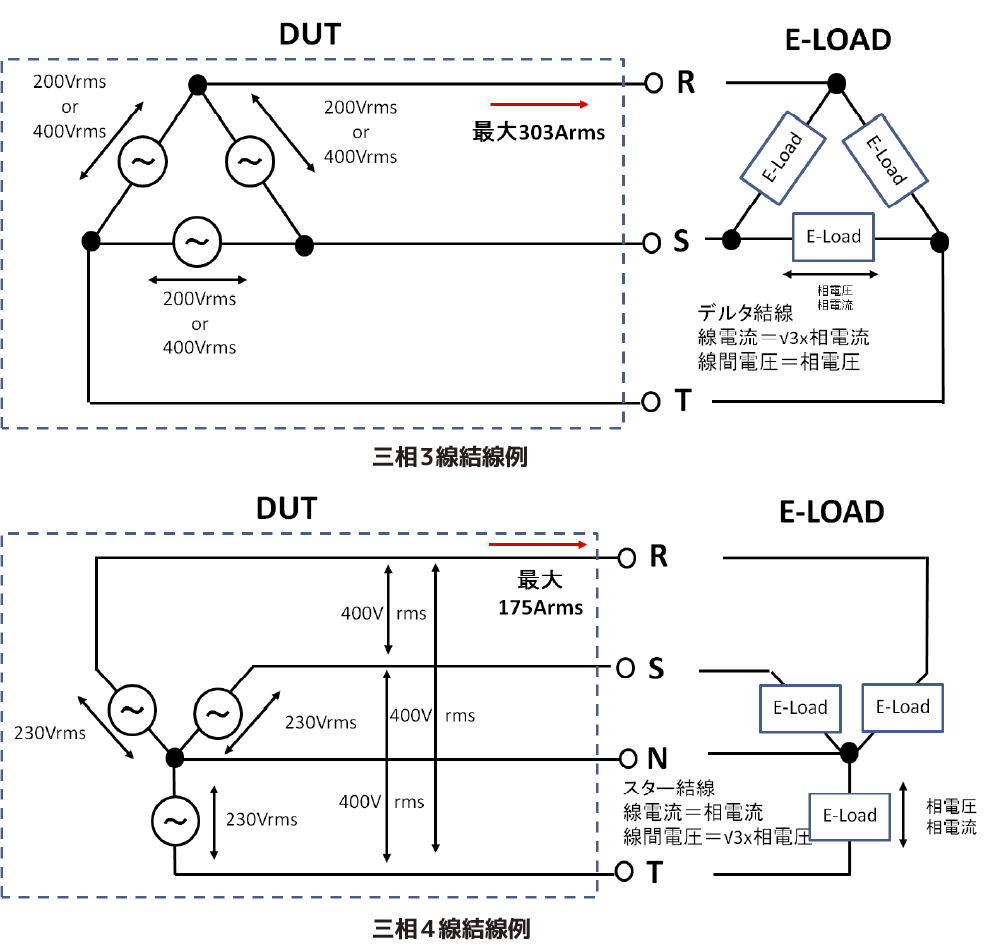

三相3線および三相4線結線例

• 三相3線200Vの場合
  DUTの線間電圧出力が、そのまま相電圧として電子負荷に入力されるため、200Vの負荷耐圧が必要です。この場合32701シリーズで対応することが可能です。
• 三相3線400Vの場合
  DUTの線間電圧出力が、そのまま相電圧として電子負荷に入力されるため、400Vの負荷耐圧が必要です。この場合負荷入力電圧が425Vrms/600Vdc入力拡張オプションを装備することで対応が可能です。
• 三相4線400Vの場合
  三相4線式の場合、線間電圧ではなく、DUTの相電圧出力(線間電圧/√3)が電子負荷に入力されるため、230Vの負荷耐圧が必要です。 よって、入力拡張オプションを使用することなく標準モデルで対応することができます。

バッテリー放電モード

3つのバッテリー放電モードを搭載。指定電圧ならびに放電時間を指定し、安全に放電試験が可能です。

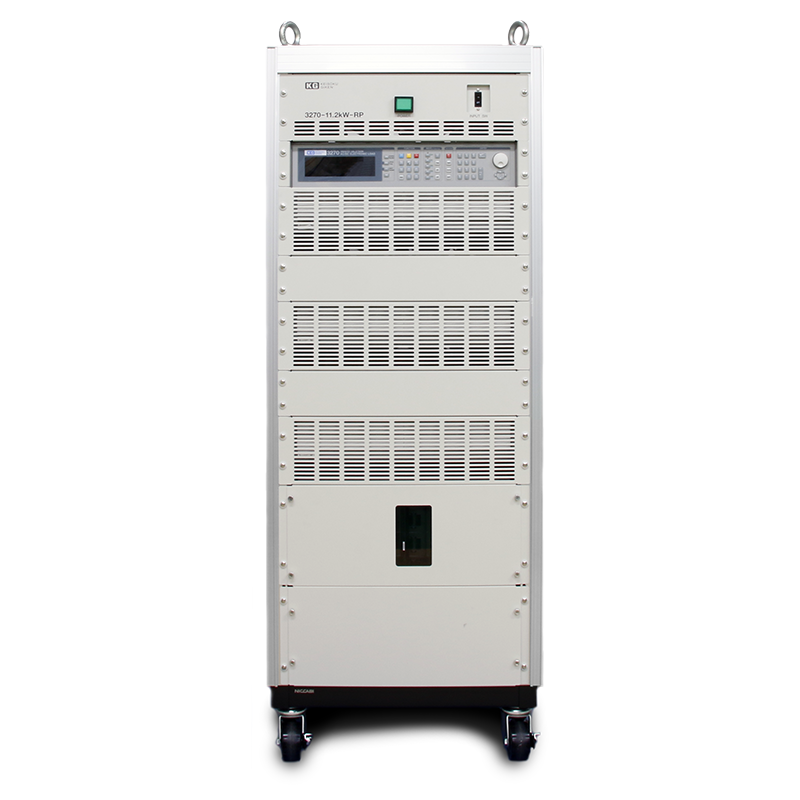

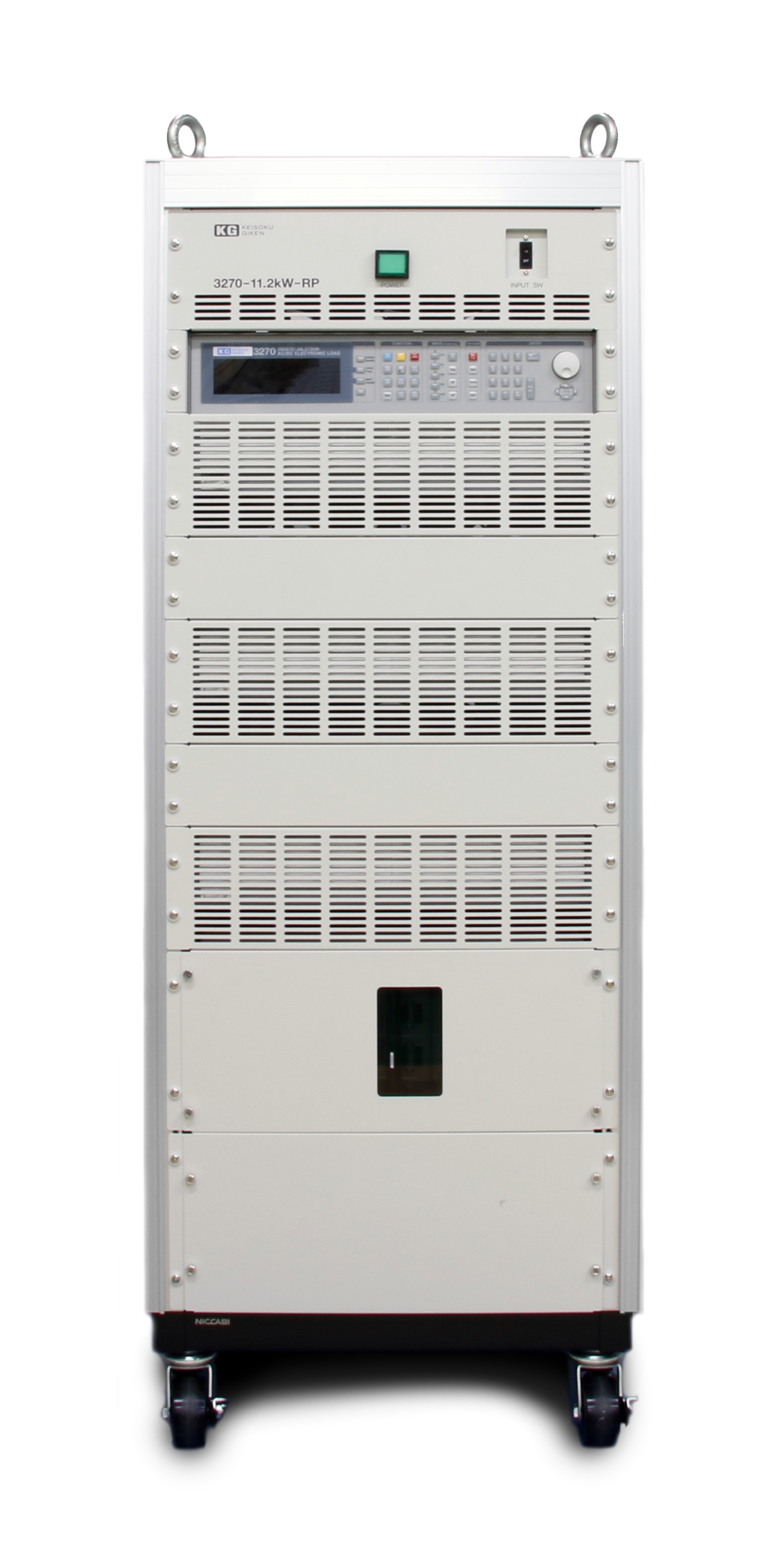

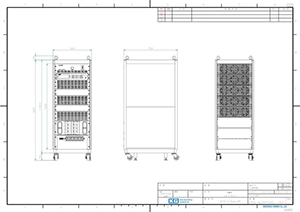

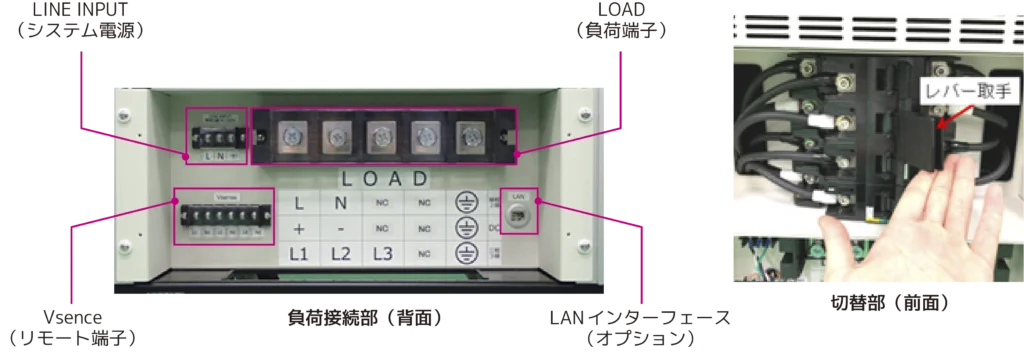

単相2線(DC)、三相3線切り替え可能なラックパック型

3270シリーズをベースに専用のシステムラックパーツに一体化したマルチ入力が可能なラックパックモデルです。切り替えユニットを搭載しており、面倒な結線の切り替えも簡単に実施することができます。 単相2線(DC)、三相3線に対応。
※別途特注で三相3線を三相4線へ変更が可能です。また、別売りオプションのアプリケーションソフト(AC E-Load Player Multi)とパソコンをご用意いただくことで、各種の負荷シミュレーションを 行うことができます。

型名	電圧	電流	電力
3272-5.6kW-RP	350Vrms 500Vdc*1,*3	56.25A*2	5.625kW
3271-8.4kW-RP		84A*2	8.4kW
3270-11.2kW-RP		111.75A*2	11.25kW

*1：DC直流入力の電子負荷としてもご使用可能です。
*2：ラックパック型モデルでは単相結線時の負荷電流。三相結線時は1/3の負荷電流となります。
*3：工場出荷オプション追加で、425Vrms/600Vdcへ負荷入力定格拡張可能です。

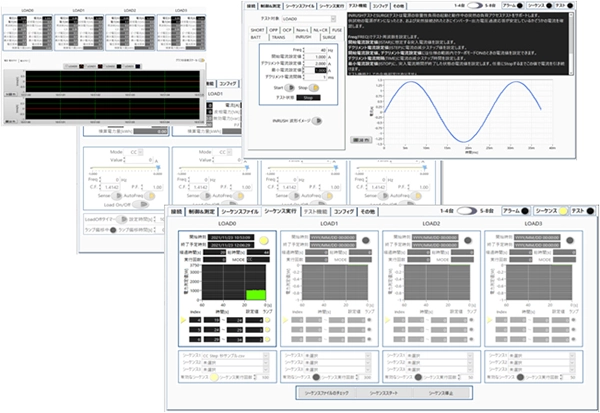

AC E-Load Playerシリーズ

交流電子負荷3270/32701シリーズのシーケンス作成・操作を支援します。直接制御機能にてPCベースで簡単に操作。リアルタイムでのモニタリングとデータロギングも可能です。 専用機能アシストモードで交流電子負荷の専用機能を簡単に設定することができ、単相制御に加え三相制御にも対応します。（AC E-load Player/Multi)

AC E-Load Playerシリーズ　詳細ページ

仕様

定格・通信アイコンについて

機能アイコンについて

---

3270 / 3271 / 3272

型名		3270	3271	3272
電気仕様
定格電力		3750W	2800W	1875W
定格電流		37.5Arms / 112.5Apeak	28.0Arms / 84.0Apeak	18.75Arms / 56.2Apeak
定格電圧		50～350Vrms / 500Vdc
定格周波数		DC,40~440Hz(CC CP Mode) / DC~440Hz(LIN, CR, CV Mode)
OPP（過電力保護）		3937.5Wrms または任意設定値	2940Wrms または任意設定値	1968Wrms または任意設定値
OCP（過電流保護）		39.375Arms または任意設定値	29.4Arms または任意設定値	19.687Arms または任意設定値
OVP（過電圧保護）		367.5Vrms / 525Vdc
OTP（過熱保護）		あり
CCモード 及び リニアCCモード	レンジ	0～37.5A	0～28.0A	0～18.75A
	分解能	0.625mA	0.5mA	0.3125mA
	確度 ※2	±(0.2% of setting + 0.4% of range) @50/60Hz ±（1% of setting + 1% of range) @DC ±(1% of setting + 2% of range) @400Hz
CRモード	レンジ	1.6～32kΩ	2.0～40kΩ	3.2～64kΩ
	分解能 ※1	0.010416mS	0.0078137mS	0.0052083mS
	確度	±0.4% of (setting + range) @50/60Hz, ± (1% of setting + 4% of range)@400Hz
CVモード	レンジ	50～350Vrms / 500Vdc
	分解能	0.1V
	確度	±(0.2% of setting + 0.2% of range)
CPモード	レンジ	3750W	2800W	1875W
	分解能	0.1W
	確度 ※2	±(1.0% of setting + 1.0% of range) @50/60Hz ±(4.0% of setting + 4.0% of range) @50/60Hz以外
C.F. (CCモード, CPモード)	レンジ	√2 ～ 5
	分解能	0.1
	確度	(1% / lrms) + 2%F.S.
P.F. (CCモード, CPモード)	レンジ	0～1 (遅れまたは進み)
	分解能	0.01
	確度	2%F.S.
UPS効率測定	ノンリニアモード
	動作周波数	Auto ; 40～440Hz
	電流レンジ	0～37.5A	0～28.0A	0～18.7A
	P.F.レンジ	0～1
PVシステム効率測定 （パワコン：歪率80%）	抵抗値 + ノンリニア モード
	動作周波数	Auto ; 40～440Hz
	電流レンジ	0～37.5A	0～28A	0～18.75A
	抵抗レンジ	1.6～32kΩ	2.0～40kΩ	3.2～64kΩ
UPS バックアップ時間測定 (CCモード,LINモード, CRモード, CPモード)	UVP(VTH)	50～350Vrms / 500Vdc
	UPS Back-Up Time	1～99999 Sec. (>27H)
バッテリー放電機能測定 (CCモード, LINモード, CRモード, CPモード)	UVP(VTH)	50～350Vrms / 500Vdc
	バッテリー放電時間	1～99999 Sec. (>27H)
UPS オフライン転送時間測定	電流レンジ	0～37.5A	0～28A	0～18.75A
	UVP(VTH)	2.5V
	Time range	0.15mS～999.99msec.
ターボモード	最大電流(ON)	75.0Arms	56.0Arms	37.5Arms
	最大電流(OFF)	37.5Arms	28.0Arms	18.75Arms
ヒューズ試験モード	トリップ時間&ノントリップ時間	（Turbo ON）0.1～1.0sec.
		（Turbo OFF）0.1～9999.9sec.
	測定確度	±0.006sec.
	繰り返し回数	0～255
Short/OPP/OCP試験機能	短絡時間	（Turbo ON)0.1S～1sec./ （Turbo OFF)0.1S～10sec. Or Cont.
	OPP/OCPステップ時間	(Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec.
	OCP Istop	(Turbo OFF)37.5Arms (Turbo ON)75.0Arms	(Turbo OFF)28.0Arms (Turbo ON)56.0Arms	(Turbo OFF)18.75Arms (Turbo ON)37.5Arms
	OPP Pstop	(Turbo OFF)3750W (Turbo ON)7500W	(Turbo OFF)2800W (Turbo ON)5600W	(Turbo OFF)1875W (Turbo ON)3750W
プログラマブル 突入電流シミュレーション	開始電流	0～75A	0～56A	0～37.5A
	ステップ時間	0.1mS～100mS
	停止電流	0～37.5A	0～28A	0～18.75A
プログラマブル サージ電流シミュレーション	S1&S2電流	0～75A	0～56A	0～37.5A
	T1&T2時間	0.01S～0.5S
	S3電流	0～37.5A	0～28A	0～18.75A
	T3時間	0.01S～9.99Sec. or Cont
電圧表示	レンジ	500V
	分解能	0.01V
	確度	±0.1% of (reading + range)
	パラメータ	Vrms, V Max/Min, +/-Vpk
電流表示	レンジ	18.75Arms / 37.5Arms	14.0Arms / 28.0Arms	9.375Arms / 18.75Arms
	分解能	0.4mA / 0.8mA	0.3mA / 0.6mA	0.2mA / 0.4mA
	確度 ※2	±(0.1% of reading + 0.1% of range) @50/60Hz ±(0.4% of reading + 0.4% of range) @DC ±(0.4% of reading +4% of range) @400Hz
	パラメータ	Irms, V MAX/MIN, +/-Ipk
電力表示	レンジ	3750W	2800W	1875W
	分解能	0.0625W	0.05W	0.03125W
	確度 ※2	±(1.0% of reading + 1.0% of range) @50/60Hz ±(4.0% of reading + 4.0% range) @50/60Hz以外
	VA表示	電流、電圧の測定結果から算出
力率表示	レンジ	+/- 0.000~1.000
	確度	±(0.002±(0.001/PF)*F)
周波数表示	レンジ	DC, 40~440Hz
	確度	0.2%
その他パラメータ表示		VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
パワーオン　ローディング		パワーオン　ローディング機能あり
Load ON / OFF 角度指定		負荷開始または停止時の角度について0～359°の間で指定可能
マスタースレーブ機能（3相アプリケーション） ※3		マスターユニット1台に対して最大7台のスレーブユニット
外部制御入力（オプション）		F.S / 10Vdc, 分解能0.1V
外部同期入力		TTL
電圧モニター出力(絶縁)		±500V / ±10V
電流モニター出力(絶縁)		112.5Apk / ±10Vpk	±84.0Apk / ±10Vpk	56.25Apk / ±10Vpk
インターフェース（オプション）		GPIB, RS-232, LAN, USB
一般仕様
入力電源定格電圧		AC 100V ～ 230V ±10%, 50/60Hz ±3Hz
入力電力（最大負荷時）		150VA
動作温度		0 ～ 40℃
動作湿度		20 ～ 85%RH（結露しないこと）
保管温度		－20 ～ 70℃
保管湿度		20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）		AC1500V,1分間
耐電圧（入力-負荷端子間）		AC3000V,1分間
外形寸法（W×H×D) ※突起部含む		440 x 188 x 558 mm
質量		33.5kg	27.5kg	21.5kg

※1) mS = milli siemens
※2）定格電流の5%以下の領域ついては確度保証外となります。
3270　37.5[A] x 5% = 1.9[A]
3271　28.0[A] x 5% = 1.4[A]
3272　18.7[A] x 5% = 0.9[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。

	Store recall	テスト機能(Short, OCP, OPP…)	アナログプログラミング入力	Vモニター	Iモニター	SYNC入力
ブーストモード	×	×	×	〇	〇	〇
3PHモード	×	〇	×	〇	〇	〇

〇：使用可能　×：使用不可能

3273 / 3274

型名		3273	3274
電気仕様
定格電力		3750W	2800W
定格電流		28 Arms / 84Apeak	18.75 Arms / 56.25Apeak
定格電圧		50~480Vrms / 700Vdc
定格周波数		DC,40~70Hz(CC CP Mode) / DC~70Hz(LIN, CR, CV Mode)
OPP（過電力保護）		3937.5Wrms または任意設定値	2940Wrms または任意設定値
OCP（過電流保護）		29.4Arms または任意設定値	19.687Arms または任意設定値
OVP（過電圧保護）		504Vrms / 735Vdc
OTP（過熱保護）		あり
CCモード 及び リニアCCモード	レンジ	0～28A	0～18.75A
	分解能	0.5mA	0.3125mA
	確度 ※2	±(0.2% of setting + 0.4% of range) @50/60Hz ±（1% of setting + 1% of range) @DC
CRモード	レンジ	2.5Ω～50kΩ	4～80kΩ
	分解能 ※1	0.006666mS	0.004166mS
	確度	±0.4% of (setting + range) @50/60Hz
CVモード	レンジ	50～480Vrms / 700Vdc
	分解能	0.0125V
	確度	±(0.2% of setting + 0.2% of range)
CPモード	レンジ	3750W	2800W
	分解能	0.1W
	確度 ※2	±(1.0% of setting + 1.0% of range) @50/60Hz ±(4.0% of setting + 4.0% of range) @50/60Hz以外
C.F. (CCモード, CPモード)	レンジ	√2 ～ 5
	分解能	0.1
	確度	(1% / lrms) + 2%F.S.
P.F. (CCモード, CPモード)	レンジ	0～1 (遅れまたは進み)
	分解能	0.01
	確度	2%F.S.
UPS効率測定	ノンリニアモード
	動作周波数	Auto ; 40～70Hz
	電流レンジ	0～28A	0～18.75A
	P.F.レンジ	0～1
PVシステム効率測定 （パワコン：歪率80%）	抵抗値 + ノンリニア モード
	動作周波数	Auto ; 40～70Hz
	電流レンジ	0～28A	0～18.75A
	抵抗レンジ	2.5～50kΩ	4～80kΩ
UPS バックアップ時間測定 (CCモード,LINモード, CRモード, CPモード)	UVP(VTH)	50～480Vrms / 700Vdc
	UPS Back-Up Time	1～99999 Sec. (>27H)
バッテリー放電機能測定 (CCモード, LINモード, CRモード, CPモード)	UVP(VTH)	50～480Vrms / 700Vdc
	バッテリー放電時間	1～99999 Sec. (>27H)
UPS オフライン転送時間測定	電流レンジ	0～28A	0～18.75A
	UVP(VTH)	2.5V
	Time range	0.15mS～999.99msec.
ターボモード	最大電流(ON)	56.0Arms	37.5Arms
	最大電流(OFF)	28.0Arms	18.75Arms
ヒューズ試験モード	トリップ時間&ノントリップ時間	（Turbo ON）0.1～1.0sec.
		（Turbo OFF）0.1～9999.9sec.
	測定確度	±0.006sec.
	繰り返し回数	0～255
Short/OPP/OCP試験機能	短絡時間	（Turbo ON)0.1S～1sec./ （Turbo OFF)0.1S～10sec. Or Cont.
	OPP/OCPステップ時間	(Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec.
	OCP Istop	(Turbo OFF)28.0Arms (Turbo ON)56.0Arms	(Turbo OFF)18.75Arms (Turbo ON)37.5Arms
	OPP Pstop	(Turbo OFF)3750W (Turbo ON)7500W	(Turbo OFF)2800W (Turbo ON)5600W
プログラマブル 突入電流シミュレーション	開始電流	0～56A	0～37.5A
	ステップ時間	0.1mS～100mS
	停止電流	0～28A	0～18.75A
プログラマブル サージ電流シミュレーション	S1&S2電流	0～56A	0～37.5A
	T1&T2時間	0.01S～0.5S
	S3電流	0～28A	0～18.75A
	T3時間	0.01S～9.99Sec. or Cont
電圧表示	レンジ	700V
	分解能	0.0125V
	確度	±0.1% of (reading + range)
	パラメータ	Vrms, V Max/Min, +/-Vpk
電流表示	レンジ	14Arms / 28Arms	9.375Arms / 18.75Arms
	分解能	0.3mA / 0.6mA	0.2mA / 0.4mA
	確度 ※2	±(0.1% of reading + 0.1% of range) @50/60Hz ±(0.4% of reading + 0.4% of range) @DC
	パラメータ	Irms, V MAX/MIN, +/-Ipk
電力表示	レンジ	3750W	2800W
	分解能	0.0625W	0.05W
	確度 ※2	±(1.0% of reading + 1.0% of range) @50/60Hz ±(4.0% of reading + 4.0% range) @50/60Hz以外
	VA表示	電流、電圧の測定結果から算出
力率表示	レンジ	+/- 0.000~1.000
	確度	±(0.002±(0.001/PF)*F)
周波数表示	レンジ	DC, 40~70Hz
	確度	0.20%
その他パラメータ表示		VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
パワーオン　ローディング		パワーオン　ローディング機能あり
Load ON / OFF 角度指定		負荷開始または停止時の角度について0～359°の間で指定可能
マスタースレーブ機能（3相アプリケーション） ※3		マスターユニット1台に対して最大7台のスレーブユニット
外部制御入力（オプション）		F.S / 10Vdc, 分解能0.1V
外部同期入力		TTL
電圧モニター出力(絶縁)		±700V / ±10V
電流モニター出力(絶縁)		±84Apk / ±10Vpk	±56.25Apk / ±10Vpk
インターフェース（オプション）		GPIB, RS-232, LAN, USB
一般仕様
入力電源定格電圧		AC 100V ～ 230V ±10%, 50/60Hz ±3Hz
入力電力（最大負荷時）		150VA
動作温度		0 ～ 40℃
動作湿度		20 ～ 85%RH（結露しないこと）
保管温度		－20 ～ 70℃
保管湿度		20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）		AC1500V,1分間
耐電圧（入力-負荷端子間）		AC3000V,1分間
外形寸法（W×H×D) ※突起部含む		440 x 188 x 558 mm
質量		33.5kg	27.5kg

※1) mS = milli siemens
※2）定格電流の5%以下の領域ついては確度保証外となります。
3273　28.0[A] x 5% = 1.4[A]
3274　18.75[A] x 5% = 0.938[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。

	Store recall	テスト機能(Short, OCP, OPP…)	アナログプログラミング入力	Vモニター	Iモニター	SYNC入力
ブーストモード	×	×	×	〇	〇	〇
3PHモード	×	〇	×	〇	〇	〇

〇：使用可能　×：使用不可能

3272-5.6kW-RP / 3271-8.4kW-RP / 3270-11.2kW-RP

型名		3272-5.6kW-RP	3271-8.4kW-RP	3270-11.2kW-RP
3相3線・各相（R-S/S-T/T-S）・負荷仕様
定格電力		1875W	2800W	3750W
定格電流		18.75Arms / 56.2Apeak	28.0Arms / 84.0Apeak	37.5Arms / 112.5Apeak
定格電圧		50～350Vrms / 500Vdc
定格周波数		DC,40~440Hz(CC CP Mode) DC~440Hz(LIN, CR, CV Mode)
OPP（過電力保護）		1968Wrms または任意設定値	2940Wrms または任意設定値	3937.5Wrms または任意設定値
OCP（過電流保護）		19.687Arms または任意設定値	29.40Arms または任意設定値	39.375Arms または任意設定値
OVP（過電圧保護）		367.5Vrms / 525Vdc
OTP（過熱保護）		あり
CCモード 及び リニアCCモード	レンジ	0～18.7A	0～28.0A	0～37.5A
	分解能	0.3125mA	0.469mA	0.625mA
	確度 *2	±(0.2% of setting + 0.4% of range) @50/60Hz ±（1% of setting + 1% of range) @DC ±(1% of setting + 2% of range) @400Hz
CRモード	レンジ	3.2～64kΩ	2.13～42.6kΩ	1.6～32kΩ
	分解能*1	0.0052083mS	0.00781mS	0.010416mS
	確度	±0.4% of (setting + range) @50/60Hz, ± (1% of setting + 4% of range)@400Hz
CVモード	レンジ	50～350Vrms / 500Vdc
	分解能	0.1V
	確度	±(0.2% of setting + 0.2% of range)
CPモード	レンジ	1875W	2800W	3750W
	分解能	0.1W
	確度*2	±(1% of setting + 1% of range) @50/60Hz ±(4% of setting + 4% of range) @50/60Hz以外
C.F.	レンジ	√2 ～ 5
(CCﾓｰﾄﾞ, CPモード)	分解能	0.1
	確度	(1% / lrms) + 2%F.S.
P.F.	レンジ	0～1 (遅れまたは進み)
(CCﾓｰﾄﾞ, CPモード)	分解能	0.01
	確度	2%F.S.
UPS効率測定	ノンリニアモード
	動作周波数	Auto ; 40～440Hz
	電流レンジ	0～18.7A	0～28.0A	0～37.5A
	P.F.レンジ	0～1
PVシステム効率測定 （パワコン：歪率80%）	抵抗値 + ノンリニア モード
	動作周波数	Auto ; 40～440Hz
	電流レンジ	0～18.75A	0～28.0A	0～37.5A
	抵抗レンジ	3.2～64kΩ	2.13～42.7kΩ	1.6～32kΩ
UPS バックアップ時間測定 (CCモード,LINモード, CRモード, CPモード)	UVP(VTH)	50～350Vrms / 500Vdc
	UPS Back-Up Time	1～99999 Sec. (>27H)
バッテリー放電機能測定 (CCモード, LINモード, CRモード, CPモード)	UVP(VTH)	50～350Vrms / 500Vdc
	バッテリー放電時間	1～99999 Sec. (>27H)
UPS オフライン転送時間測定	電流レンジ	0～18.75A	0～28.0A	0～37.5A
	UVP(VTH)	2.5V
	Time range	0.15mS～999.99msec.
ターボモード	最大電流(ON)	37.5Arms	56.0Arms	75.0Arms
	最大電流(OFF)	18.75Arms	28.0Arms	37.5Arms
ヒューズ試験モード	トリップ時間&ノントリップ時間	（Turbo ON）0.1～1.0sec.
		（Turbo OFF）0.1～9999.9sec.
	測定確度	±0.006sec.
	繰り返し回数	0～255
Short/OPP/OCP試験機能	短絡時間	（Turbo ON)0.1S～1sec./ （Turbo OFF)0.1S～10sec. Or Cont.
	OPP/OCPステップ時間	(Turbo ON)100msec., up to 10 Steps (Turbo OFF)100msec.
	OCP Istop	(Turbo OFF)18.75Arms (Turbo ON)37.5Arms	(Turbo OFF)56.0Arms (Turbo ON)28.0Arms	(Turbo OFF)37.5Arms (Turbo ON)75.0Arms
	OPP Pstop	(Turbo OFF)1875W (Turbo ON)3750W	(Turbo OFF)2800W (Turbo ON)5600W	(Turbo OFF)3750W (Turbo ON)7500W
プログラマブル 突入電流シミュレーション	開始電流	0～37.5A	0～56.0A	0～75A
	ステップ時間	0.1mS～100mS
	停止電流	0～18.75A	0～28.0A	0～37.5A
プログラマブル サージ電流シミュレーション	S1&S2電流	0～37.5A	0～56.0A	0～75A
	T1&T2時間	0.01S～0.5S
	S3電流	0～18.75A	0～28.0A	0～37.5A
	T3時間	0.01S～9.99Sec. or Cont
電圧表示	レンジ	500V
	分解能	0.01V
	確度	±0.1% of (reading + range)
	パラメータ	Vrms, V Max/Min, +/-Vpk
電流表示	レンジ	9.375Arms / 18.75Arms	14.0Arms / 28.0Arms	18.75Arms / 37.5Arms
	分解能	0.2mA / 0.4mA	0.3mA / 0.6mA	0.4mA / 0.8mA
	確度*2	±(0.1% of reading + 0.1% of range) @50/60Hz ±(0.4% of reading + 0.4% of range) @DC ±(0.4% of reading +4% of range) @400Hz
	パラメータ	Irms, V MAX/MIN, +/-Ipk
電力表示	レンジ	1875W	2800W	3750W
	分解能	0.03125W	0.0468W	0.0625W
	確度 *2	±(1% of reading + 1% of range) @50/60Hz ±(4% of reading + 4% range) @50/60Hz以外
	VA表示	電流、電圧の測定結果から算出
力率表示	レンジ	+/- 0.000~1.000
	確度	±(0.002±(0.001/PF)*F)
周波数表示	レンジ	DC, 40~440Hz
	確度	0.2%
その他パラメータ表示		VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
パワーオン　ローディング		パワーオン　ローディング機能あり
Load ON / OFF 角度指定		負荷開始または停止時の角度について0～359°の間で指定可能
外部同期入力		TTL
電圧モニター出力(絶縁)		±500V / ±10V
電流モニター出力(絶縁)		±56.25Apk / ±10Vpk	±84.0Apk / ±10Vpk	±112.5Apk / ±10Vpk
単相2線・負荷仕様
定格電力		5625W	8400W	11250W
定格電流		56.25Arms / 168.6Apeak	84.0Arms / 252.0Apeak	112.5Arms / 337.5Apeak
定格電圧		50～350Vrms / 500Vdc
定格周波数		DC,40~440Hz(CC CP Mode) DC~440Hz(LIN, CR, CV Mode)
OPP（過電力保護）		5906.25Wrms または任意設定値	8820Wrms または任意設定値	11812.5Wrms または任意設定値
OCP（過電流保護）		59.0625Arms または任意設定値	88.2Arms または任意設定値	118.125Arms または任意設定値
OVP（過電圧保護）		367.5Vrms / 525Vdc
OTP（過熱保護）		あり
CCモード 及び リニアCCモード	レンジ	0～56.25A	0～84.0A	0～112.5A
	分解能	0.9375mA	1.407mA	1.875mA
	確度 *3	±(0.6% of setting + 1.2% of range) @50/60Hz ±（3% of setting + 3% of range) @DC ±(3% of setting + 6% of range) @400Hz
CRモード	レンジ	1.07～21.3kΩ	0.71～14.2kΩ	0.53～10kΩ
	分解能 *1	0.0156249mS	0.02343mS	0.031248mS
	確度	±1.2% of (setting + range) @50/60Hz, ± (3% of setting + 12% of range)@400Hz
CVモード	レンジ	50～350Vrms / 500Vdc
	分解能	0.1V
	確度	±(0.6% of setting + 0.6% of range)
CPモード	レンジ	5625W	8400W	11250W
	分解能	0.3W
	確度 *3	±(3% of setting + 3% of range) @50/60Hz ±(12% of setting + 12% of range) @50/60Hz以外
C.F.	レンジ	√2 ～ 5
(CCﾓｰﾄﾞ, CPモード)	分解能	0.1
	確度	(1% / lrms) + 2%F.S.
P.F.	レンジ	0～1 (遅れまたは進み)
(CCﾓｰﾄﾞ, CPモード)	分解能	0.01
	確度	2%F.S.
電圧表示	レンジ	500V
	分解能	0.01V
	確度	±0.1% of (reading + range)
	パラメータ	Vrms, V Max/Min, +/-Vpk
電流表示	レンジ	28.125Arms / 56.25Arms	42.0Arms / 84.0Arms	56.25Arms / 112.5Arms
	分解能	0.6mA / 1.2mA	0.9mA / 1.8mA	1.2mA / 2.4mA
	確度 *3	±(0.3% of reading + 0.3% of range) @50/60Hz ±(1.2% of reading + 1.2% of range) @DC ±(1.2% of reading +12% of range) @400Hz
	パラメータ	Irms, V MAX/MIN, +/-Ipk
電力表示	レンジ	5625W	8400W	11250W
	分解能	0.09375W	0.1404W	0.1875W
	確度 *3	±(3% of reading + 3% of range) @50/60Hz ±(12% of reading + 12% range) @50/60Hz以外
	VA表示	電流、電圧の測定結果から算出
力率表示	レンジ	+/- 0.000~1.000
	確度	±(0.002±(0.001/PF)*F)
周波数表示	レンジ	DC, 40~440Hz
	確度	0.2%
その他パラメータ表示		VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
Load ON / OFF 角度指定		負荷開始または停止時の角度について0～359°の間で指定可能
外部同期入力		TTL
一般仕様
入力電源定格電圧		AC 100V ±10%, 50/60Hz
動作温度		0 ～ 40℃
動作湿度		20 ～ 85%RH（結露しないこと）
保管温度		－20 ～ 70℃
保管湿度		20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）		DC2100V,1分間
耐電圧（入力-負荷端子間）		DC2100V,1分間
外形寸法（W×H×D) ※突起部含む		540mm×1464mm×750mm
質量		184kg	202kg	220kg
インターフェース（オプション）		LAN

*1：mS = milli siemens *2：定格電流の5%以下の領域ついては確度保証外となります。 3272-5.6kW-RP：18.5[A] x 5% = 0.925[A]　　3271-8.4kW-RP：28.0[A] x 5% = 1.4[A]　　3270-11.2kW-RP：37.5[A] x 5% = 1.9[A]*3：定格電流の5%以下の領域ついては確度保証外となります。
3272-5.6kW-RP：56.25[A] x 5% = 2.8[A]　　3271-8.4kW-RP：84.0[A] x 5% =4.2[A]　　3270-11.2kW-RP：112.5[A] x 5% = 5.6[A]
負荷モードによって以下のような機能制限があります。ご注意ください。

	Store recall	テスト機能(Short, OCP, OPP…)	アナログプログラミング入力	Vモニター	Iモニター	SYNC入力
ブーストモード	×	×	×	〇	〇	〇
3PHモード	×	〇	×	〇	〇	〇

〇：使用可能　×：使用不可能

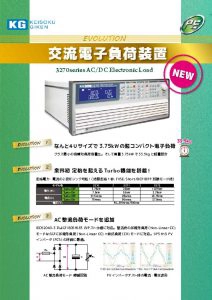

製品カタログ

アプリケーション（交流電子負荷）

系統/スマートグリッド/太陽電池試験

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：非電力回生型）

2025-04-02

燃料電池(FC)試験

逆潮流の心配の無い、V2Xシステム評価用模擬負荷に最適な大容量交流電子負荷

2024-11-06

製品機能紹介

電流シミュレーション機能を搭載した交流電子負荷の簡単操作方法

2022-01-26

電子部品/材料/変成器/遮断器試験

交流電子負荷を使ったダイオードやトライアック整流器の模擬

2020-10-14

製品機能紹介

交流電子負荷を使った突入電流シミュレーション

2020-10-04

自動車関連試験

EVコネクタ・ワイヤーハーネス試験

2020-04-14

外観図

3270 : DXFファイル

3271 : DXFファイル

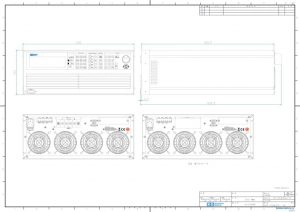

3272 : DXFファイル

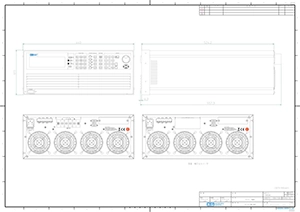

3273 : DXFファイル

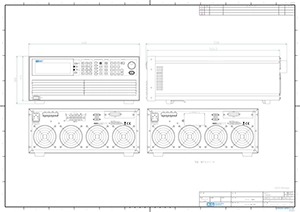

3274 : DXFファイル

3270-XX.XkW-RP : DXFファイル

選定・搬入のご注意

機器選定について

• 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
• 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
• 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

• 製品への供給電源はお客様にてご準備ください。
• D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
• 負荷線は、短く、太い電線をご準備ください。
• 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
• 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
• 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
• 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
  （* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います）
• 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

• 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
• 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
• 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
