超低電圧で動作する電子部品の試験に。最小設定分解能1 Vの耐電圧試験器
kg_master
超低電圧で動作する電子部品や微細な回路（半導体、IC、センサー、低圧コンデンサなど）の絶縁性能を評価する場合、一般的な耐電圧試験（AC 1000 Vなど）とは異なり、6 V程度の低い電圧（信号レベル）で試験することがあります。しかし、最小設定分解能が10 Vの耐電圧試験器では、このような低電圧を設定できません。

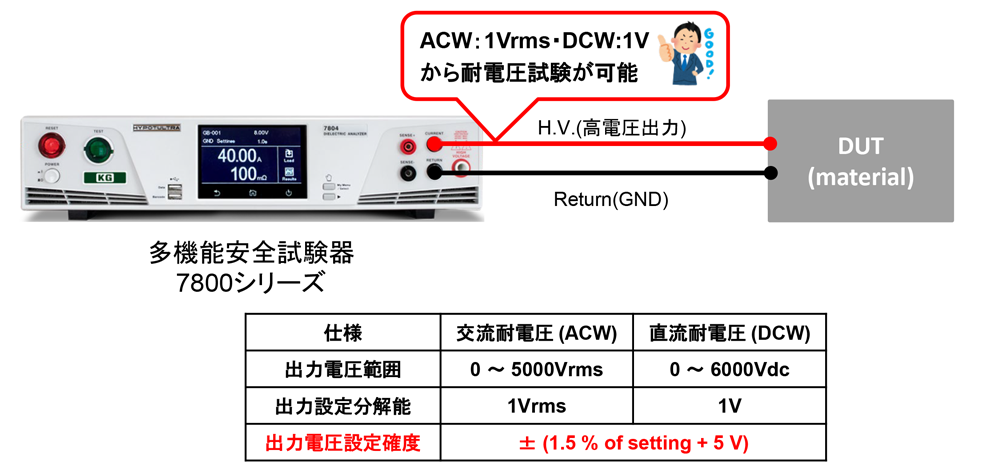

多機能安全試験器「7800シリーズ」は、交流・直流ともに1 V単位で出力電圧を設定できます。また、直流耐電圧試験では0.1 nA、交流耐電圧試験では1 μAまでの漏れ電流を測定できるため、低電圧での絶縁性能評価にも使用できます。
解説
※出力電圧の設定確度について
設定電圧を6 Vとした場合、設定値に対する1.5％は0.09 Vです。これに固定値の5 Vを加えるため、仕様上の誤差幅は約±5.1 Vとなります。
したがって、6 Vに設定した場合でも、実際の出力電圧は約0.9～11.1 Vの範囲となる可能性があります。最小設定分解能と出力電圧確度は異なるため、試験条件を設定する際は確度も考慮する必要があります。
特長
- 2Uサイズに最大4-in-1（ACW／DCW／IR／GB）の機能を搭載。8チャンネルスキャナもオプションで搭載可能
- 直流耐電圧試験（DCW）では0.1 nA、交流耐電圧試験（ACW）では1 μAまでの微小電流を測定可能
- 試験電圧5 V、試験電流1 Aに対応し、1.000～10000 Ωの導通確認が可能なコンティニュイティ試験を搭載
関連製品
7800シリーズ
多機能安全試験器
4.3インチカラータッチパネル採用ならびに操作パネルの表示言語に英語・日本語表示対応した使いやすい安全試験器です。コンパクトな2Uサイズ(88mm)に最大容量500VAモデルやスキャナ内蔵モデルなど多彩なラインナップから用途にあわせた選定が可能です。
【仕様概要】耐電圧AC5kV、DC6kV/絶縁抵抗/アース導通
