４端子測定（ケルビン接続）って、そもそもナニ？
kg_master
はじめに
「ミリオーム（0.001Ω）を測りたいんです」
そう言われて、テスター（デジタルマルチメータ）を当ててみたら、値がフラフラ…。
「あれ？さっきと違う」「リード線を動かしたら数値が変わる…」そんな経験はありませんか？
実はそれ、測り方が間違っている可能性があります。
そこで登場するのが――
４端子測定（ケルビン接続）
です。
今回は、「そもそも４端子測定って何？」というところから、初心者向けにやさしく解説します。
合わせて読みたい
ふつうの測定（２端子接続）とは？

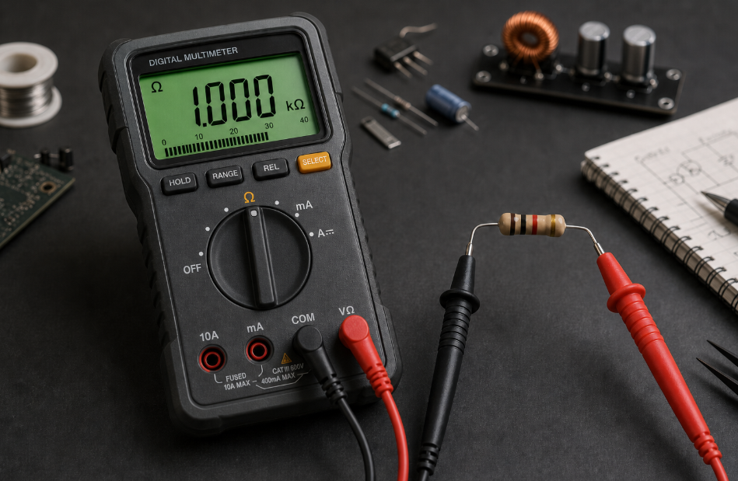

一般的なテスターで抵抗を測るときは、こんな感じですよね。
２本のリード線をつないで測る方法です。これを ２端子測定 といいます。
でも、ここに落とし穴があります。実は、測っているのは「被測定物」だけではありません。
こんなものも一緒に測っているのです。
- リード線の抵抗
- テストリードの接触抵抗
- ワニ口クリップの接触部分
- 基板の配線パターン
つまり、
表示されている値 ＝ 被測定物 ＋ リード線 ＋ 接触抵抗
なのです。
たとえば…
もし測りたい抵抗が0.01Ω（10ミリオーム）だったとします。
でも、リード線の抵抗が0.05Ωあったら？
0.01Ω（本当） + 0.05Ω（余分） = 0.06Ω
なんと、6倍の値になってしまいます。
これでは正確な測定とは言えませんよね。
４端子測定（ケルビン接続）とは

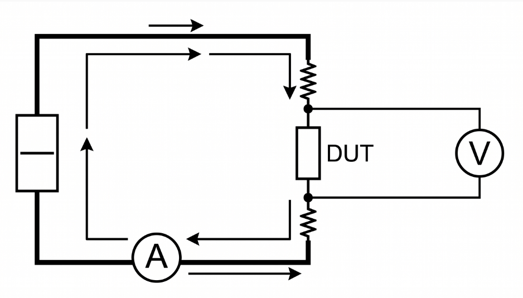

４端子測定では、以下のように４本の線を使います。
電流を流すための線： プラス側とマイナス側（２本）
電圧を測るための線： プラス側とマイナス側（２本）
DUT（測定されるもの）に対してプラス側とマイナス側、各２本の接続が必要です。
どうして正確になるの？
ポイントはここです。
電圧測定側には、ほとんど電流が流れない
電圧計は内部抵抗が非常に高いため、電圧測定用の線にはほぼ電流が流れません。
ということは…
電圧測定線の抵抗 × ほぼ0A ＝ ほぼ0V
つまり、電圧測定線の抵抗の影響が無視できるのです。
どういう原理？
流れはこうです：
- 電流用端子から一定の電流を流す
- 被測定物の両端の電圧だけを正確に測る
- オームの法則で抵抗を計算する
R = V / I
電圧は“純粋に被測定物だけの電圧”なので、 非常に正確な抵抗値が出せます。
例えるなら・・・
２端子測定は、
ホース＋蛇口＋水道管の全部を含めて水圧を測っている状態
４端子測定は、
水道管の「その部分だけ」にセンサーを直接当てて測っている状態
余計な部分をカットしているわけです。
どんなときに使うの？
４端子測定は、こんな場面で活躍します。
- シャント抵抗の測定
- 電源ラインのパターン抵抗測定
- バッテリー内部抵抗測定
- リレー接点抵抗測定
- 溶接部の抵抗確認
- 超低抵抗部品の品質検査
ミリオームやマイクロオームの世界では、 ４端子測定はほぼ必須です。
合わせて読みたい
余談：ケルビンの由来は？
この方式を考案・普及させたウィリアム・トムソン（ケルビン卿） にちなんでいます。温度の「ケルビン（K）」と同じ人物です。
まとめ
| 測定方法 | 特徴 | 向いている用途 |
| ２端子測定 | 手軽だけど誤差が出やすい | 数Ω以上の測定 |
| ４端子測定（ケルビン接続） | 超高精度 | ミリオーム以下 |
一言でいうと…
「余計な抵抗を測らないための方法」
それが４端子測定（ケルビン接続）です。
