LCフィルタって、そもそもナニ？

はじめに

電子回路を勉強し始めると、「LCフィルタ」という言葉に出会います。なんだか難しそうな響きですが、実は身近な電子機器の中で大活躍している重要な部品なんです。今回は、LCフィルタとは何か、どんな仕組みで働いているのかを、初心者の方にもわかりやすく解説していきます。

フィルタとは？

まず「フィルタ」という言葉から考えてみましょう。コーヒーのフィルタを思い浮かべてください。コーヒーのフィルタは、液体は通すけれど、コーヒーの粉は通さないですよね。

電気回路のフィルタも、これと同じような考え方です。特定の周波数の信号は通すけれど、他の周波数の信号は通さない、そんな役割を果たします。

例えば：

• ラジオは、聞きたい放送局の電波だけを取り出す
• スピーカーは、低音と高音を適切に分ける
• 電源回路は、ノイズを取り除いてきれいな電気を作る

これらすべてにフィルタが使われています。

LとCって、何？

「LC」とは、2つの電子部品の頭文字です。

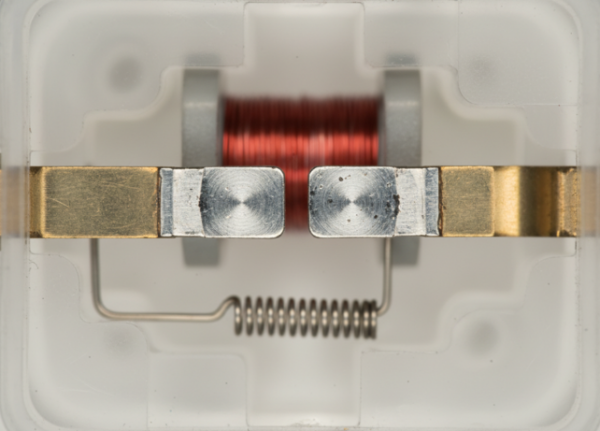

L：インダクタ（コイル）

Lは「インダクタンス（Inductance）」の頭文字で、コイル状の部品のことです。

• 特徴：電流が変化することを嫌う性質がある
• 低い周波数：抵抗が小さく、電流を通しやすい
• 高い周波数：抵抗が大きく、電流を通しにくい

水の流れに例えると、「水車」のようなイメージです。ゆっくりした流れ（低周波）なら水車は簡単に回りますが、速い流れの変化（高周波）には追いつけず、抵抗になります。

C：キャパシタ（コンデンサ）

Cは「キャパシタンス（Capacitance）」の頭文字で、電気を一時的に蓄える部品です。

• 特徴：電圧が変化することを嫌う性質がある
• 低い周波数：抵抗が大きく、電流を通しにくい
• 高い周波数：抵抗が小さく、電流を通しやすい

水の流れに例えると、「ゴム膜の付いたタンク」のようなイメージです。ゆっくりした流れ（低周波）はゴム膜が押し戻してしまいますが、速い振動（高周波）はゴム膜を通り抜けやすくなります。

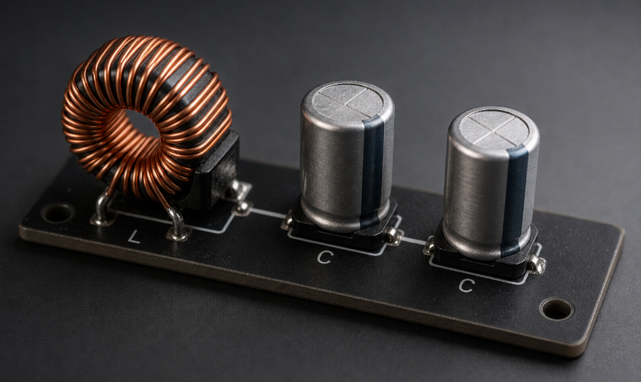

LCフィルタの基本的な種類

LとCを組み合わせることで、様々な種類のフィルタを作ることができます。

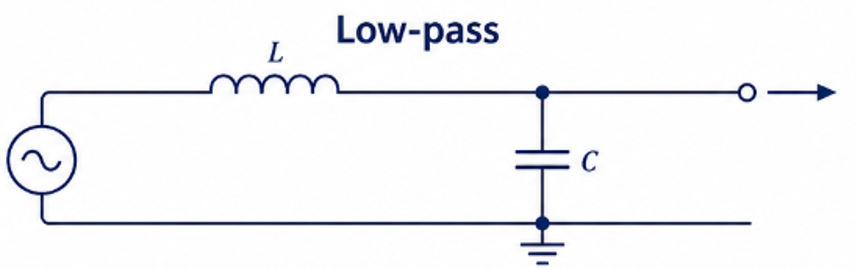

1. ローパスフィルタ（低域通過フィルタ）

低い周波数は通すけれど、高い周波数は通さないフィルタです。

• 用途例：オーディオアンプ（超音波ノイズを除去）、電源回路（高周波ノイズ除去）
• 構成：インダクタを直列に、コンデンサを並列に配置

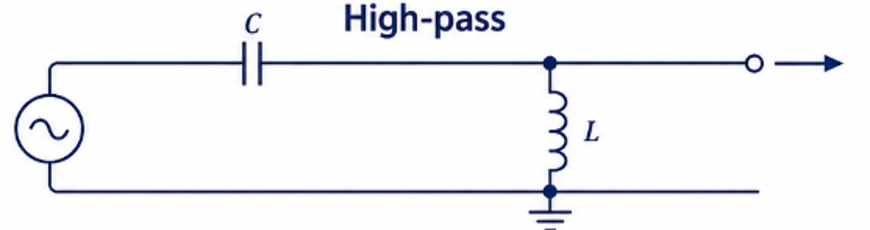

2. ハイパスフィルタ（高域通過フィルタ）

高い周波数は通すけれど、低い周波数は通さないフィルタです。

• 用途例：スピーカーのツイーター回路（高音専用）、信号処理（DCカット）
• 構成：コンデンサを直列に、インダクタを並列に配置

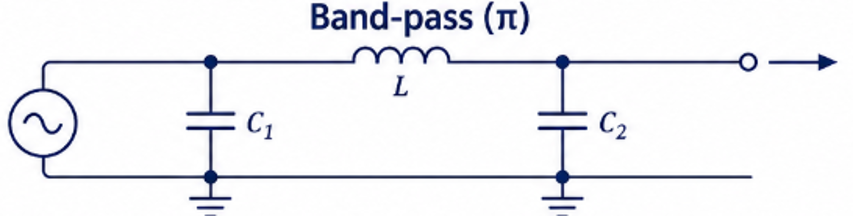

3. バンドパスフィルタ（帯域通過フィルタ）

特定の周波数帯域だけを通すフィルタです。

• 用途例：ラジオの選局回路、無線通信
• 構成：LとCを組み合わせて共振回路を作る

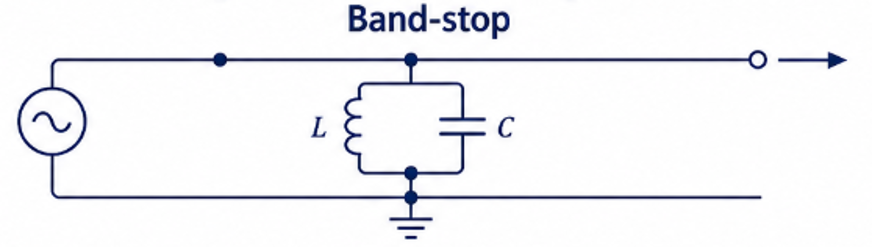

4. バンドストップフィルタ（帯域除去フィルタ）

特定の周波数帯域だけを遮断するフィルタです。

• 用途例：特定のノイズ除去、妨害電波の除去
• 構成：LとCを組み合わせて共振回路を作り、並列に配置

なぜLとCを組み合わせるの？

LとCは、周波数に対して正反対の性質を持っています。

• インダクタ（L）：周波数が高くなると抵抗が大きくなる
• キャパシタ（C）：周波数が高くなると抵抗が小さくなる

この相反する性質を利用することで、特定の周波数だけを通したり、遮断したりできるのです。

さらに、LとCを組み合わせると共振という現象が起こります。特定の周波数で、LとCの性質がちょうど打ち消し合い、非常に効率的に電流が流れたり、逆に完全に遮断したりします。

LCフィルタの利点と欠点

利点

• 受動部品：電源が不要で、シンプル
• 低損失：理想的には電力をほとんど消費しない
• 高周波特性：高い周波数でも効果的に動作
• 耐久性：可動部分がなく、長寿命

欠点

• サイズ：低い周波数用のインダクタは大きく重い
• コスト：高性能なインダクタは高価
• 寄生成分：実際の部品には理想的でない特性がある
• 調整困難：一度作ると特性を変更しにくい

身近なLCフィルタの例

実は、私たちの周りにはLCフィルタがたくさんあります。

1. スマートフォン：アンテナ回路で特定の周波数帯を選択
2. テレビ：放送信号から不要な周波数を除去
3. ノートパソコンの充電器：電源ノイズを除去
4. 車のオーディオシステム：スピーカーに適切な周波数帯を送る
5. Wi-Fiルーター：2.4GHz帯と5GHz帯を分離

まとめ

LCフィルタは、インダクタ（L）とキャパシタ（C）という2つの部品を組み合わせて、特定の周波数の信号だけを通したり遮断したりする回路です。

ポイント：

• L（インダクタ）：高周波を通しにくい
• C（キャパシタ）：高周波を通しやすい
• この2つの性質を組み合わせることで、様々なフィルタを作れる
• 身の回りの電子機器に広く使われている

難しそうに見えるLCフィルタですが、基本的な考え方はシンプルです。「どんな周波数を通したいか、遮断したいか」という目的に合わせて、LとCを適切に組み合わせているだけなのです。

電子回路の世界では、このような基本的な部品の組み合わせで、驚くほど多様な機能を実現しています。LCフィルタは、その代表的な例と言えるでしょう。
