eFuseって、そもそもナニ？

はじめに

「eFuse（イーヒューズ）」という言葉を聞いたことがありますか？電子回路の設計をしている方なら一度は目にしたことがあるかもしれません。でも、「なんとなく保護部品でしょ？」くらいのイメージで、詳しくは知らない…という方も多いのではないでしょうか。

この記事では、eFuseとは何か、なぜ必要なのか、そしてどのように回路を守ってくれるのかを、できるだけわかりやすく解説します。

そもそもヒューズとは？

eFuseの話をする前に、まず普通のヒューズを思い出してみましょう。

ヒューズとは、電流が流れすぎたときに自分が溶けて切れることで、回路を守る部品です。いわば「自己犠牲の保護部品」です。

しかし、ヒューズには弱点があります。

• 一度切れたら交換が必要
• 溶けて切れるまでにわずかな時間がかかる
• 反応速度が比較的遅い

こうした弱点を克服するために登場したのが、eFuse（エレクトロニック・ヒューズ）です。

eFuseとは？

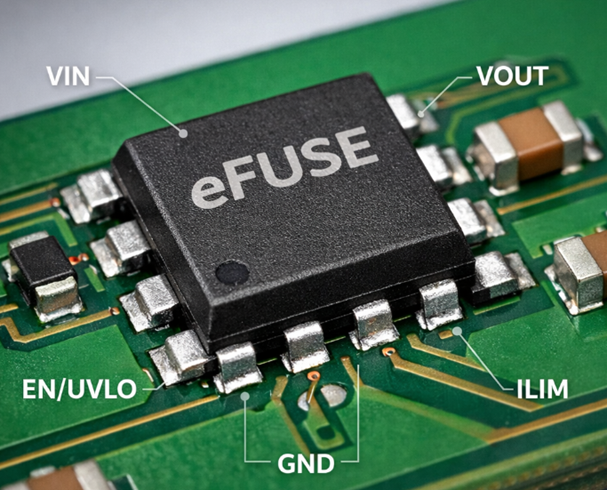

eFuse（Electronic Fuse） は、その名の通り「電子的なヒューズ」で、従来のヒューズが「金属が溶ける物理現象」で回路を守るのに対し、eFuseは半導体（トランジスタなど）を使った電子回路で、スマートに電流をコントロールします。

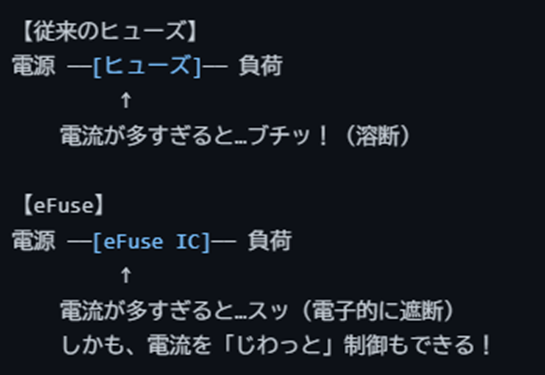

イメージとしては、こんな感じです。

ポイントは、eFuseが「遮断するだけでなく、電流をコントロールできる」という点です。これが後述する突入電流制御の鍵になります。

突入電流とは？

eFuseが解決する問題のひとつが、突入電流（Inrush Current） です。

突入電流が起きる仕組み

電子機器には、電源ラインにコンデンサが大量に使われています。コンデンサは「電気をためる部品」です。

電源が入っていないとき、コンデンサの中は空っぽ（電荷がゼロ）の状態です。

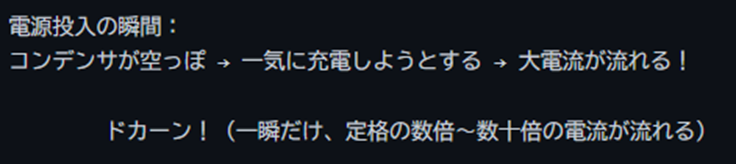

ここに突然電源を投入すると…

この瞬間的な大電流が突入電流です。

突入電流はどのくらい大きいの？

通常の動作電流が 1A の回路でも、電源投入の瞬間には 10A〜20A 以上の突入電流が流れることがあります。

突入電流が引き起こす問題

問題	具体的な症状
電源ラインの電圧降下	他の回路への電源供給が一時的に乱れる
コネクタの劣化	電流アーク（火花）でコネクタが傷む
ヒューズの誤断	問題がないのにヒューズが切れてしまう
部品へのストレス	長期的に部品の寿命が縮む

特に困るのが、ホットプラグ（活線挿抜） のシーンです。

ホットプラグとは？

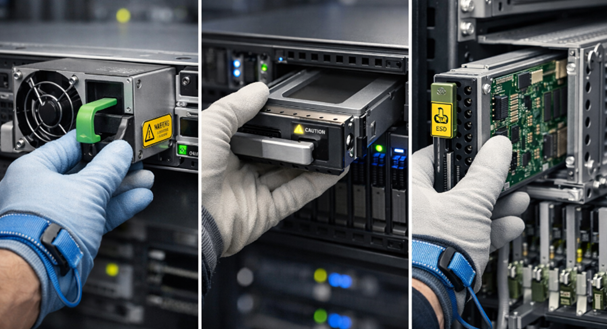

ホットプラグ（Hot Plug） とは、システムの電源を入れたまま、基板やモジュールを抜き差し（挿抜）することです。サーバーのディスクや、産業機器の拡張ボードなど、「電源を切らずに部品を交換したい」という場面では必須の技術です。

この「差し込んだ瞬間」が最も危険です。コネクタが接触する瞬間、電圧差のあるラインが繋がるため、コンデンサへの急速充電が起きます。アーク放電（火花）がコネクタを傷めたり、電源ラインを不安定にしたりします。これを防ぐのが、eFuseの突入電流制御機能です。

eFuseはどうやって突入電流を抑えるの？

eFuseの核心機能のひとつが、スルーレート制御（Slew Rate Control） です。

スルーレート制御とは？

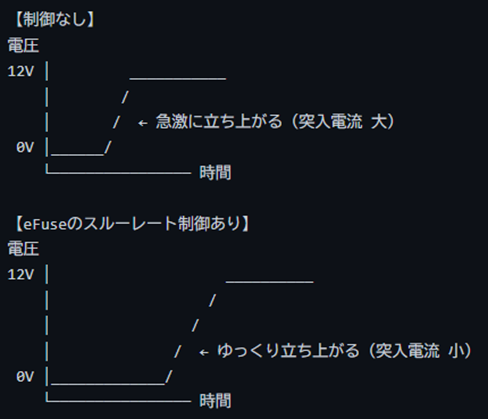

スルーレートとは「電圧や電流の変化速度」のことです。スルーレート制御とは、この変化速度を意図的に「ゆっくり」にしてあげることです。

ゆっくり電圧を上げることで、コンデンサへの充電電流を分散させ、突入電流を大幅に減らすことができます。eFuseの内部では、MOSFETのゲート電圧を徐々に上げることで、このゆっくりした立ち上がりを実現しています。外付けのコンデンサ1個で、その「ゆっくり具合（時定数）」を調整できる製品も多くあります。

eFuseのもうひとつの仕事：短絡保護

突入電流制御と並んで重要なのが、短絡保護（Short Circuit Protection） です。

短絡（ショート）とは？

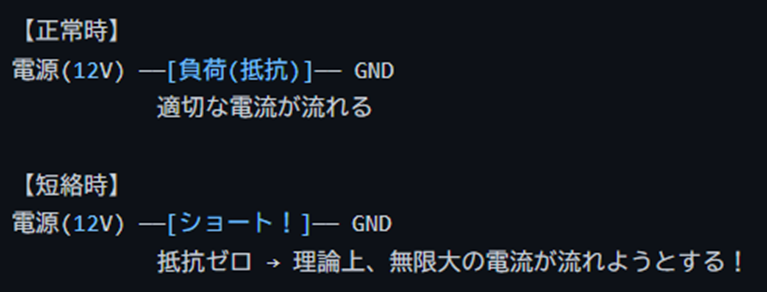

短絡とは、電源の＋と−が抵抗なしに直接繋がってしまうことです。

短絡が起きると、電源や配線が焼けたり、最悪の場合は発火することもあります。

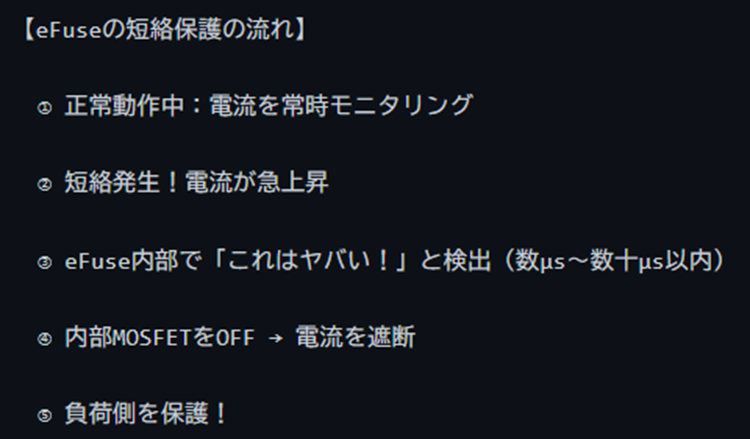

eFuseは短絡をどう検出して遮断するの？

eFuseは内部に電流センサー（電流検出抵抗） を持っています。常に流れている電流を監視しており、設定した過電流閾値を超えると、即座にMOSFETをOFFにして電流を遮断します。

この反応速度はマイクロ秒（μs）オーダーと非常に高速です。従来のヒューズが溶断するよりもはるかに速く、より確実に回路を守ることができます。

また、遮断後に自動的に復帰を試みる自動リトライ機能や、過熱を検出する過熱保護機能を持つ製品もあります。

eFuseの主な機能まとめ

eFuseが持つ代表的な保護・制御機能を整理してみましょう。

機能	内容
突入電流制御	電源投入・挿抜時の突入電流をゆっくり立ち上げて抑制
過電流保護	設定した電流値を超えたら遮断
短絡保護	ショート発生時に高速で遮断
過熱保護	ICが高温になったら自動的にシャットダウン
逆接続保護	電源の極性が逆になっても壊れない
過電圧保護	設定電圧以上の電圧が来たら遮断

これだけの機能が、小さなIC1個に詰め込まれているのです。

eFuseのメリット・デメリット

メリット

• 交換不要：切れても自動復帰（設計次第）
• 高速応答：μsオーダーで保護動作
• 調整可能：外付け部品で電流値・スルーレートを設定
• 省スペース：多機能が1チップに集約
• 診断機能付き：異常をマイコンに通知できる製品も

デメリット

• コスト：ヒューズより高価
• 消費電力：IC自身が少し電力を消費する
• 設計の複雑さ：適切な設定・部品選定が必要

まとめ

eFuseは「電子的なヒューズ」であり、従来のヒューズをはるかに超える賢い保護部品です。

• 突入電流制御で、挿抜時の大電流を「じわっと」制御
• 短絡保護で、ショート発生時に素早く回路を遮断
• 自動復帰など、ヒューズにはできないスマートな動作

ホットプラグが必要なシステム、ノイズの多い産業環境、信頼性が求められるサーバーなど、さまざまな場面でeFuseは活躍しています。「電源の安全」を設計する上で、eFuseはもはや欠かせない存在となっています。回路設計に携わる方は、ぜひeFuseの採用を検討してみてください。
