リップルノイズ測定：オシロスコープとリップルノイズメータの違いとは？

はじめに

電子機器の電源出力は「直流が理想」ですが、実際には微小な揺れや高周波のノイズが重なった「リップルノイズ」が必ず存在します。このリップルノイズの大きさや成分を正しく測ることは、製品の安定性・信頼性を左右する重要な工程です。本稿では、よく使われるオシロスコープ測定と、専用器「リップルノイズメータ」の測定の違いを、初心者にもわかりやすく整理します。

そもそもリップルノイズとは？

• 直流出力に重なる「不要な交流成分」の総称で、周波数の低い商用周波数由来のリップル（50/60Hz）から、スイッチング回路で生じる高周波ノイズまでが混ざったものです。
• 実機では、この混ざり合った波形から「どの成分がどれくらいあるか」を見分けるのがポイントになります。

測定に使う二つのアプローチ

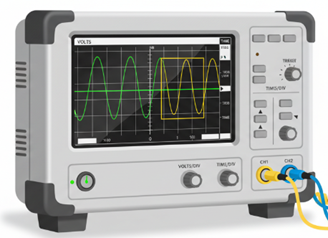

1. オシロスコープで測る

   できること：時間波形の可視化、ピーク・ピーク値やRMS（実効値）の算出、周波数解析（FFT）など。セッティング次第で幅広い電源ノイズを評価できます。

   注意点：測定系そのものの「ノイズ床（測定器の雑音）」やプローブの取り回しで値が簡単に変わります。帯域制限（Bandwidth Limit）、1:1プローブや低ノイズのパワーレールプローブの選択、短いグランド、50Ω終端やAC結合の使い分けなどの基本が精度を左右します。

2. リップルノイズメータで測る（RM-104）

   できること：複雑なリップルノイズ波形から、あらかじめ定義された「5種類の電圧成分」を抽出し、デジタル値で表示します。誰が測っても同じ基準で読み取れるよう設計されています。

   例：A=リップルノイズ（総合）、B=リップル、C=スイッチングノイズ、D=スイッチングリップル、E=ACリップル（50/60Hz）など。

   特徴：差動プローブが標準付属、DC 6V/60V/500Vレンジ、オプションでLAN接続、ワンタッチ操作など。現場で「見て判断」ではなく「数値で合否」を出したい用途に向いています。

	オシロスコープ	リップルノイズメータ
特徴	波形そのものを観察し、原因探索や詳細解析に強い。	定義済みの指標を短時間に「数値化」するのに強い。作業標準化・合否判定に向く。
難易度	プローブ選択や配線、帯域設定で結果が変わりやすい。慣れが必要。	操作が簡単で測定者の個人差が出にくい。
測定結果	波形・統計・スペクトルなど多様。自由度が高い反面、読み取りに経験が要る。	決められた5種類の値をデジタル表示。基準と比較しやすい。
適した用途	研究・開発での試作品評価など	量産ライン、受け入れ検査、現場の保守点検など

両方あれば最強な理由

リップルノイズメータで「数値の事実」を素早く確定し、オシロスコープで「原因の可視化」を行う——この二段構えが、開発から量産・保守まで一貫して強い体制になります。

まとめ

• オシロスコープは「見て理解（分析）する道具」、リップルノイズメータは「数値で管理する道具」。用途に合わせて使い分けましょう。
• 設計段階ではオシロの基本セッティングを身につけ、量産や点検ではリップルノイズメータで標準化された指標を短時間に測る——これが失敗しない測定フローです。
