三相交流電源「6300シリーズ」は最小9kVAから最大300kVAの大容量までカバーしており、PWM(スイッチング)方式により小型・軽量となっております。
電動機やコンプレッサーのような負荷では起動時に大きな起動電流が流れ、交流電源の保護回路が動作することがあるため、一般的にこの起動電流を流せる大きな容量の交流電源が必要となりますが、当社の交流電源は独自の「過電流フォールドバック回路」により起動電流で保護回路が働くことがなく安定して試験することができます。
さらに、出力電圧600V指定オプションを追加することにより、全世界の電源電圧に対応した試験が可能となります。


本体標準価格(税別)
¥2,686,000 ~ ¥30,900,000

  • 三相9kVA ~ 300kVA出力
  • 0 ~ 300V, 47 ~ 63Hz
  • 入力三相3線式
  • 設定メモリ機能(5ステップ× 8メモリ)
  • PLCインターフェース
  • USB & RS-232Cインターフェース(標準装備)
  • GP-IBインターフェース(オプション)
  • 600V出力に対応(オプション)
  • 周波数変換機としての用途に最適な周波数拡張オプションを用意(45~500Hz)
  • 大容量を必要とする冷凍機や空調機などの三相入力設備の試験に最適

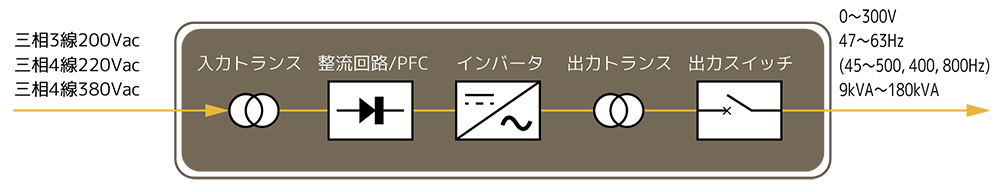

単結ブロック図

2020年1月版
型式内容標準価格
6310P10kVA,0~300V,45~70Hz,PFC¥2,686,000
6315P15kVA,0~300V,45~70Hz,PFC¥3,259,000
6330P30kVA,0~300V,45~70Hz,PFC¥4,623,000
6345P45kVA,0~300V,45~70Hz,PFC¥5,788,000
6360P60kVA,0~300V,45~70Hz,PFC¥6,749,000
6390P90kVA,0~300V,45~70Hz,PFC¥8,850,000
63120P120kVA,0~300V,45~70Hz,PFC¥11,397,000
63150150kVA,0~300V,45~70Hz¥13,947,000
63180180kVA,0~300V,45~70Hz¥16,467,000
63210210kVA,0~300V,45~70Hz¥20,100,000
63240240kVA,0~300V,45~70Hz¥22,850,000
63330P300kVA,0~300V,45~70Hz,PFC¥30,900,000
検査成績書
6310P/REC6310Pの検査成績書¥35,000
6315P/REC6315Pの検査成績書¥35,000
6330P/REC6330Pの検査成績書¥40,000
6345P/REC6345Pの検査成績書¥55,000
6360P/REC6360Pの検査成績書¥70,000
6390P/REC6390Pの検査成績書¥100,000
63120P/REC63120Pの検査成績書¥115,000
63150/REC63150の検査成績書¥130,000
63180/REC63180の検査成績書¥145,000
63210/REC63210の検査成績書¥160,000
63240/REC63240の検査成績書¥175,000
工場出荷オプション①
Opt.608-for6310P0-600V出力 6310P用¥139,000
Opt.608-for6315P0-600V出力 6315P用¥144,000
Opt.609-for6330P0-600V出力 6330P用¥223,000
Opt.609-for6345P0-600V出力 6345P用¥255,000
Opt.609-for6360P0-600V出力 6360P用¥285,000
Opt.610-for6390P0-600V出力 6390P用¥284,000
Opt.610-for63120P0-600V出力 63120P用¥331,000
Opt.616-for6310P45-500Hz出力 6310P用¥119,000
Opt.616-for6315P45-500Hz出力 6315P用¥144,000
Opt.617-for6330P45-500Hz出力 6330P用¥199,000
Opt.617-for6345P45-500Hz出力 6345P用¥276,000
Opt.618-for6360P45-500Hz出力 6360P用¥324,000
Opt.618-for6390P45-500Hz出力 6390P用¥414,000
Opt.618-for63120P45-500Hz出力 63120P用¥504,000
Opt.618-for6315045-500Hz出力 63150用¥603,000
Opt.618-for6318045-500Hz出力 63180用¥735,000
Opt.618-for6321045-500Hz出力 63210用¥1,096,000
Opt.618-for6324045-500Hz出力 63240用¥1,298,000
Opt.618-for63300P45-500Hz出力 63300P用¥1,825,000
Opt.637-for6310P出力単相3線 6310P用¥89,000
Opt.637-for6315P出力単相3線 6315P用¥92,000
Opt.637-for6330P出力単相3線 6330P用¥125,000
Opt.637-for6345P出力単相3線 6345P用¥193,000
Opt.637-for6360P出力単相3線 6360P用¥203,000
Opt.637-for6390P出力単相3線 6390P用¥257,000
Opt.637-for63120P出力単相3線 63120P用¥300,000
Opt.637-for63150出力単相3線 63150用¥363,000
Opt.637-for63180出力単相3線 63180用¥363,000
Opt.637-for63210出力単相3線 63210用¥659,000
Opt.637-for63240出力単相3線 63240用¥781,000
Opt.637-for63300P出力単相3線 63300P用¥1,096,000
Opt.649-for631500-600V出力 63150用¥401,000
Opt.649-for631800-600V出力 63180用¥489,000
Opt.650リモートセンシング¥194,000
Opt.671(9-30kVA用)ROCP(逆電流保護)オプション 6300/6500シリーズ 9-30KVA用¥287,000
Opt.672(45-300kVA用)ROCP(逆電流保護)オプション 6300/6500シリーズ 45-300KVA用¥475,000
Opt.673(9-60kVA用)レベラーオプション 6300/6500シリーズ 9-60KVA用¥29,000
Opt.674-for6310P0-350V出力 6310P用¥203,000
Opt.674-for6315P0-350V出力 6315P用¥210,000
Opt.674-for6330P0-350V出力 6330P用¥287,000
Opt.674-for6345P0-350V出力 6345P用¥445,000
Opt.674-for6360P0-350V出力 6360P用¥470,000
Opt.674-for6390P0-350V出力 6390P用¥595,000
Opt.674-for63120P0-350V出力 63120P用¥695,000
Opt.674-for631500-350V出力 63150用¥843,000
Opt.674-for631800-350V出力 63180用¥1,027,000
Opt.674-for632100-350V出力 63210用¥1,533,000
Opt.674-for632400-350V出力 63240用¥1,817,000
Opt.674-for63300P0-350V出力 63300P用¥2,553,000
Opt.676-for632100-600V出力 63210用¥790,000
Opt.676-for632400-600V出力 63240用¥935,000
Opt.676-for63300P0-600V出力 63300P用¥1,314,000
インターフェースアクセサリー
1528(GPIB)*1 GPIB I/Fカード¥60,000
1536(USB&RS232)*1 USB & RS232 I/Fカード¥42,000
1538(ANALOG)*1 アナログコントロール I/Fカード¥42,000
1936(20M)*1 6600/6700/6500/6300 series 用リモートコントローラ¥131,000
ケーブルアクセサリー
1178(1.5M)入力ケーブル 6309P用 (1.5M 2sqキャプタイヤ 4線) ¥32,000
1178(5M)入力ケーブル 6309P用 (5M 2sqキャプタイヤ 4線) ¥36,000
1179(1.5M)入力ケーブル 6315P用 (1.5M 8sqキャプタイヤ 4線) ¥36,000
1179(5M)入力ケーブル 6315P用 (5M 8sqキャプタイヤ 4線) ¥54,000
1181(1.5M)入力ケーブル 6330P用 (1.5M 14sqキャプタイヤ 4線) ¥39,000
1181(5M)入力ケーブル 6330P用 (5M 14sqキャプタイヤ 4線) ¥68,000
※工場出荷時のみ入力電圧ならびに入力結線(三相4線)の変更が可能です。(変更費用は一律¥124,600)
*1 1536(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
6309P外観図PDF

6309P外観図PDF

6310P外観図PDF

6310P外観図PDF

6315P外観図PDF

6315P外観図PDF

6330P外観図PDF

6330P外観図PDF


6345P外観図PDF

6345P外観図PDF

6360P外観図PDF

6360P外観図PDF

6390P外観図PDF

6390P外観図PDF

63120P外観図PDF

63120P外観図PDF


63150外観図PDF

63150外観図PDF

63180外観図PDF

63180外観図PDF

6309P / 6310P / 6315P / 6330P
モデル6309P6310P6315P6330P
入力
相/線数三相3線 / 三相4線
電圧 ※1)200Vac(線間電圧)±10% / 220Vac(相電圧),380Vac(線間電圧)±10%
周波数47 - 63Hz
入力線電流
(三相3線:AC180V最大負荷)
38A40A60A120A
皮相電力
(最大負荷時)
11.9kVA12.4kVA18.6kVA37.2kVA
力率 (最大負荷時)0.95
出力
電力容量相容量3kVA3.33kVA5kVA10kVA
合計容量9kVA10kVA15kVA30kVA
最大電流 (r.m.s) ※2)0 - 150V25.2A28.0A42.0A84.0A
0 - 300V12.6A14.0A21.0A42.0A
最大電流 (r.m.s) ※3)0 - 175V22.0A24.0 A36.0A72.0A
0 - 350V11.0A12.0A18.0A36.0A
最大電流 (r.m.s)
(600V出力仕様) ※4)
0 - 300V12.6A14.0A21.0A42.0A
0 - 600V6.3A7.0A10.5A21.0A
相/線数三相4線
全高調波歪み率(T.H.D)1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時)
1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時)
クレストファクタ3以下
ラインレギュレーション±0.1V
ロードレギュレーション相電圧(L - N):±(0.5% of output + 0.5V) / 線間電圧( L - L):±(1% of output + 1V)   (抵抗負荷時)
位相角 誤差120°±1°以内(バランス負荷時),  120°±2.5°以内(アンバランス負荷時)
応答時間 2 msec 以下
ランプアップ/ダウンレンジ0.1-999.9s
設定分解能0.1s
確度±(0.1% of setting + 0.05s)
設定
電圧レンジ0 - 150V / 0 - 300V  選択可能 、 (350V出力仕様:0 - 175V / 0 - 350V  選択可能)、 (600V出力仕様:0 - 300V / 0 - 600V  選択可能)
分解能0.1V
確度 ※5),※6)10V以上 : ±(1% of setting + 2counts)  、 10V未満 : ±(1% of setting + 4counts)
周波数レンジ45.0 - 70.0Hz 、 45 - 500Hz(オプション:45 - 500Hz)
分解能0.1Hz 、  1Hz(オプション:45 - 500Hz)
確度±(0.02% of setting)
測定
電圧相電圧レンジ0.0 - 300.0V 、  (350V出力仕様:0.0 - 350.0V)、  (600V出力仕様:0.0 - 600.0V)
線間電圧レンジ0.0 - 520.0V 、  (350V出力仕様:0.0 - 606V) 、  (600V出力仕様:0.0 - 1040V)
分解能0.1V 、  (600V出力仕様:0.2V)
確度 ※5),※6)±(1% of reading + 2counts) 、  (600V出力仕様:±(1% of reading + 2counts))
周波数レンジ45.0 - 850.0Hz
分解能0.1Hz
確度±0.1Hz
電流(r.m.s)
(300V,350V出力仕様)
レンジL0.000 - 3.500A0.00 - 35.00A
H3.00 - 35.00A30.00 - 350.0A
分解能L0.001A0.01A
H0.01A0.1A
確度
※5)
L±(1% of reading + 5counts)±(1% of reading + 2counts)
H±(1% of reading + 1count)±(1% of reading + 1count)
電流(r.m.s)
(600V出力仕様)
レンジL0.000 - 3.500A0.00 - 35.00A
H3.00 - 35.00A※7)30.00 - 350.0A
分解能L0.001A0.01A
H0.01A※7)0.1A
確度
※8)
L±(1% of reading + 5counts)±(1% of reading + 2counts)
H±(1% of reading + 1count)※7)±(1% of reading + 1count)
電力レンジL0.0 - 350.0W0.000 - 3.500kW
H300 - 4000W3.00 - 40.00kW
分解能L0.1W0.001kW
H1W0.01kW
確度
※5)
L±(1.5% of reading + 5counts) 、出力電圧5V以上の時
H±(1.5% of reading + 1count) 、出力電圧5V以上の時
力率レンジ0.000 - 1.000
分解能0.001
確度電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示
モデル
6309P
6310P
6315P
6330P
一般仕様
PLC リモート入力:ON/OFF, P1, P2, P3 / 出力:Processing
メモリ8 メモリ、 メモリ当たり5ステップ(電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能)
同期出力信号ON/OFF
外部アナログコントロール(オプション)
入力電圧:0V~10V
タイマ0=連続, 1 - 9999 (単位:秒, 分, 時間から選択可能)
オートループサイクル0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能)
自動電圧調整設定電圧値の±0.1V以内に収まるように動作
効率80%以上 (全負荷時)85%以上 (全負荷時)
保護機能過負荷, 出力短絡, 過熱, 過電圧, 過電力 及びアラーム音&出力停止
校正機能フロントパネルから校正可能
インターフェース (オプション)USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール
動作環境温度:0 - 40℃ / 湿度:20 - 85%RH
交流電源本体 サイズ/質量
外形寸法(W×H×D) mm600×732×900600×732×900600×732×900600×842×900
キャスタ付きサイズ(W×H×D) mm600×839×980600×839×980600×839×980600×949×980
質量 (kg)299299362547
センシングオプション(Opt.650)
モデル
6309P
6310P
6315P
6330P
センシング保証電圧レンジL最大 5V保証
H最大 10V保証
センシング応答時間2sec
センシング機能有効センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。
保護機能低電圧保護:リモートセンシングが開放になった時、”LVP"を表示して出力停止する。
過電圧保護:リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。
オプション型名
モデル
6309P
6310P
6315P
6330P
1528 GPIBインターフェース
1538(外部アナログコントロール)
Opt.608 出力電圧600V
Opt.609 出力電圧600V
Opt.610 出力電圧600V
Opt.649 出力電圧600V
Opt.676 出力電圧600V
Opt.615 周波数45 - 500Hz
Opt.616 周波数45 - 500Hz-
Opt.617 周波数45 - 500Hz
Opt.618 周波数45 - 500Hz
Opt.650 Remote sensing
Opt.671 逆電流保護オプション
Opt.672 逆電流保護オプション
Opt.673 レベラーオプション
Opt.674 出力電圧350V
1936
AC Power Source Remote Controller
6345P / 6360P / 6390P / 63120P
モデル6345P6360P6390P63120P
入力
相/線数三相3線 / 三相4線
電圧 ※1)200Vac(線間電圧)±10% / 220Vac(相電圧),380Vac(線間電圧)±10%
周波数47 - 63Hz
入力線電流
(三相3線:AC180V最大負荷)
179A239A358A477A
皮相電力
(最大負荷時)
55.8kVA74.4kVA111.5kVA148.7kVA
力率 (最大負荷時)0.95
出力
電力容量相容量15kVA20kVA30kVA40kVA
合計容量45kVA60kVA90kVA120kVA
最大電流 (r.m.s) ※2)0 - 150V126.0A168.0A252.0A336.0A
0 - 300V63.0A84.0A126.0A168.0A
最大電流 (r.m.s) ※3)0 - 175V108.0A144.0A216.0A288.0A
0 - 350V54.0A72.0A108.0A144.0A
最大電流 (r.m.s)
(600V出力仕様) ※4)
0 - 300V63.0A84.0A126.0A168.0A
0 - 600V31.5A42.0A63.0A84.0A
相/線数三相4線
全高調波歪み率(T.H.D)1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時)
1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時)
クレストファクタ3以下
ラインレギュレーション±0.1V
ロードレギュレーション相電圧(L - N):±(0.5% of output + 0.5V) / 線間電圧( L - L):±(1% of output + 1V)   (抵抗負荷時)
位相角 誤差120°±1°以内(バランス負荷時),  120°±2.5°以内(アンバランス負荷時)
応答時間 2 msec 以下
ランプアップ/ダウンレンジ0.1-999.9s
設定分解能0.1s
確度±(0.1% of setting + 0.05s)
設定
電圧レンジ0 - 150V / 0 - 300V  選択可能 、 (350V出力仕様:0 - 175V / 0 - 350V  選択可能)、 (600V出力仕様:0 - 300V / 0 - 600V  選択可能)
分解能0.1V
確度 ※5),※6)10V以上 : ±(1% of setting + 2counts)  、 10V未満 : ±(1% of setting + 4counts)
周波数レンジ45.0 - 70.0Hz 、 45 - 500Hz(オプション:45 - 500Hz)
分解能0.1Hz 、  1Hz(オプション:45 - 500Hz)
確度±(0.02% of setting)
測定
電圧相電圧レンジ0.0 - 300.0V 、  (350V出力仕様:0.0 - 350.0V)、  (600V出力仕様:0.0 - 600.0V)
線間電圧レンジ0.0 - 520.0V 、  (350V出力仕様:0.0 - 606V) 、  (600V出力仕様:0.0 - 1040V)
分解能0.1V 、  (600V出力仕様:0.2V)
確度 ※5),※6)±(1% of reading + 2counts) 、  (600V出力仕様:±(1% of reading + 2counts))
周波数レンジ45.0 - 850.0Hz
分解能0.1Hz
確度±0.1Hz
電流(r.m.s)
(300V,350V出力仕様)
レンジL0.00 - 35.00A
H30.00 - 350.0A
分解能L0.01A
H0.1A
確度
※5)
L±(1% of reading + 2counts)
H±(1% of reading + 1count)
電流(r.m.s)
(600V出力仕様)
レンジL0.00 - 35.00A
H30.00 - 350.0A
分解能L0.01A
H0.1A
確度
※8)
L±(1% of reading + 2counts)
H±(1% of reading + 1count)
電力レンジL0.000 - 3.500kW
H3.00 - 40.00kW
分解能L0.001kW
H0.01kW
確度
※5)
L±(1.5% of reading + 5counts) 、出力電圧5V以上の時
H±(1.5% of reading + 1count) 、出力電圧5V以上の時
力率レンジ0.000 - 1.000
分解能0.001
確度電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示
モデル
6345P
6360P
6390P
63120P
一般仕様
PLC リモート入力:ON/OFF, P1, P2, P3 / 出力:Processing
メモリ8 メモリ、 メモリ当たり5ステップ(電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能)
同期出力信号ON/OFF
外部アナログコントロール(オプション)
入力電圧:0V~10V
タイマ0=連続, 1 - 9999 (単位:秒, 分, 時間から選択可能)
オートループサイクル0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能)
自動電圧調整設定電圧値の±0.1V以内に収まるように動作
効率85%以上 (全負荷時)
保護機能過負荷, 出力短絡, 過熱, 過電圧, 過電力 及びアラーム音&出力停止
校正機能フロントパネルから校正可能
インターフェース (オプション)USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール
動作環境温度:0 - 40℃ / 湿度:20 - 85%RH
交流電源本体 サイズ/質量
外形寸法(W×H×D) mm800×1557×900800×1557×9001200×1557×9001200×1557×1100
キャスタ付きサイズ(W×H×D) mm800×1662×980800×1662×9801200×1805×9801200×1805×1180
質量 (kg)80090915052139
センシングオプション(Opt.650)
モデル
6345P
6360P
6390P
63120P
センシング保証電圧レンジL最大 5V保証
H最大 10V保証
センシング応答時間2sec
センシング機能有効センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。
保護機能低電圧保護:リモートセンシングが開放になった時、”LVP"を表示して出力停止する。
過電圧保護:リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。
オプション型名
モデル
6345P
6360P
6390P
63120P
1528 GPIBインターフェース
1538(外部アナログコントロール)
Opt.608 出力電圧600V
Opt.609 出力電圧600V
Opt.610 出力電圧600V
Opt.649 出力電圧600V
Opt.676 出力電圧600V
Opt.615 周波数45 - 500Hz
Opt.616 周波数45 - 500Hz
Opt.617 周波数45 - 500Hz-
Opt.618 周波数45 - 500Hz
Opt.650 Remote sensing
Opt.671 逆電流保護オプション
Opt.672 逆電流保護オプション
Opt.673 レベラーオプション
Opt.674 出力電圧350V
1936
AC Power Source Remote Controller
63150 / 63180 / 63210 / 63240 / 63300P
モデル63150631806321063240P63300P
入力
相/線数三相3線 / 三相4線
電圧 ※1)200Vac(線間電圧)±10% / 220Vac(相電圧),380Vac(線間電圧)±10%
周波数47 - 63Hz
入力線電流
(三相3線:AC180V最大負荷)
708A850A990A1135A1415A
皮相電力
(最大負荷時)
220.6kVA264.8kVA308.8kVA352.9kVA441.2kVA
力率 (最大負荷時)0.8
出力
電力容量相容量50kVA60kVA70kVA80kVA100kVA
合計容量150kVA180kVA210kVA240kVA300kVA
最大電流 (r.m.s) ※2)0 - 150V420.0A504.0A588.0A672.0A840.0A
0 - 300V210.0A252.0A294.0A336.0A420.0A
最大電流 (r.m.s) ※3)0 - 175V360.0A432.0A504.0A576.0A720.0A
0 - 350V180.0A216.0A252.0A288.0A360.0A
最大電流 (r.m.s)
(600V出力仕様) ※4)
0 - 300V210.0A252.0A294.0A336.0A420.0A
0 - 600V105.0A126.0A147.0A168.0A210.0A
相/線数三相4線
全高調波歪み率(T.H.D)1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時)
1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時)
クレストファクタ3以下
ラインレギュレーション±0.1V
ロードレギュレーション相電圧(L - N):±(0.5% of output + 0.5V) / 線間電圧( L - L):±(1% of output + 1V)   (抵抗負荷時)
位相角 誤差120°±1°以内(バランス負荷時),  120°±2.5°以内(アンバランス負荷時)
応答時間 2 msec 以下
ランプアップ/ダウンレンジ0.1-999.9s
設定分解能0.1s
確度±(0.1% of setting + 0.05s)
設定
電圧レンジ0 - 150V / 0 - 300V  選択可能 、 (350V出力仕様:0 - 175V / 0 - 350V  選択可能)、 (600V出力仕様:0 - 300V / 0 - 600V  選択可能)
分解能0.1V
確度 ※5),※6)10V以上 : ±(1% of setting + 2counts)  、 10V未満 : ±(1% of setting + 4counts)
周波数レンジ45.0 - 70.0Hz 、 45 - 500Hz(オプション:45 - 500Hz)
分解能0.1Hz 、  1Hz(オプション:45 - 500Hz)
確度±(0.02% of setting)
測定
電圧相電圧レンジ0.0 - 300.0V 、  (350V出力仕様:0.0 - 350.0V)、  (600V出力仕様:0.0 - 600.0V)
線間電圧レンジ0.0 - 520.0V 、  (350V出力仕様:0.0 - 606V) 、  (600V出力仕様:0.0 - 1040V)
分解能0.1V 、  (600V出力仕様:0.2V)
確度 ※5),※6)±(1% of reading + 2counts) 、  (600V出力仕様:±(1% of reading + 2counts))
周波数レンジ45.0 - 850.0Hz
分解能0.1Hz
確度±0.1Hz
電流(r.m.s)
(300V,350V出力仕様)
レンジL0.00 - 350.0A
H300 - 504A300 - 840A
分解能L0.1A
H1A
確度
※5)
L±(1% of reading + 2counts)
H±(1% of reading + 1count)
電流(r.m.s)
(600V出力仕様)
レンジL0.00 - 350.0A
H300 - 504A300 - 840A
分解能L0.1A
H1A
確度
※8)
L±(1% of reading + 2counts)
H±(1% of reading + 1count)
電力レンジL0.00 - 35.00kW
H30.0 - 60.0kW30.0 - 100.0kW
分解能L0.01kW
H0.1kW
確度
※5)
L±(1.5% of reading + 5counts) 、出力電圧5V以上の時
H±(1.5% of reading + 1count) 、出力電圧5V以上の時
力率レンジ0.000 - 1.000
分解能0.001
確度電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示
モデル
63150
63180
63210
63240
63300
一般仕様
PLC リモート入力:ON/OFF, P1, P2, P3 / 出力:Processing
メモリ8 メモリ、 メモリ当たり5ステップ(電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能)
同期出力信号ON/OFF
外部アナログコントロール(オプション)
入力電圧:0V~10V
タイマ0=連続, 1 - 9999 (単位:秒, 分, 時間から選択可能)
オートループサイクル0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能)
自動電圧調整設定電圧値の±0.1V以内に収まるように動作
効率85%以上 (全負荷時)
保護機能過負荷, 出力短絡, 過熱, 過電圧, 過電力 及びアラーム音&出力停止
校正機能フロントパネルから校正可能
インターフェース (オプション)USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール
動作環境温度:0 - 40℃ / 湿度:20 - 85%RH
交流電源本体 サイズ/質量
外形寸法(W×H×D) mm1600×1557×11061600×1557×11061600×1557×11061600×1808×12061600×1808×1206
キャスタ付きサイズ(W×H×D) mm1600×1808×11861600×1808×11861600×1808×11861600×1808×12061600×1808×1206
質量 (kg)18002100240026002850
PFCユニット サイズ/質量 ※9)
外形寸法(W×H×D) mm1000 x 1808 x 1206
質量 (kg)1400 Kg1500 Kg
センシングオプション(Opt.650)
モデル
63150
63180
63210
63240
63300
センシング保証電圧レンジL最大 5V保証
H最大 10V保証
センシング応答時間2sec
センシング機能有効センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。
保護機能低電圧保護:リモートセンシングが開放になった時、”LVP"を表示して出力停止する。
過電圧保護:リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。
オプション型名
モデル
63150
63180
63210
63240
63300
1528 GPIBインターフェース
1538(外部アナログコントロール)
Opt.608 出力電圧600V
Opt.609 出力電圧600V
Opt.610 出力電圧600V
Opt.649 出力電圧600V
Opt.676 出力電圧600V
Opt.615 周波数45 - 500Hz
Opt.616 周波数45 - 500Hz
Opt.617 周波数45 - 500Hz
Opt.618 周波数45 - 500Hz
Opt.650 Remote sensing
Opt.671 逆電流保護オプション
Opt.672 逆電流保護オプション
Opt.673 レベラーオプション
Opt.674 出力電圧350V
1936
AC Power Source Remote Controller
※1) 入力電圧は工場出荷時オプションとなります。 ※2) 出力電圧120V/240Vに設定した時の最大負荷電流です。※3) 出力電圧140V/280Vに設定した時の最大負荷電流です。 ※4) 出力電圧240V/480Vに設定した時の最大負荷電流です。 ※5) 出力電圧が5V以下の時、確度保証はありません。 ※6) 5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満足します。 ※7) 600V出力仕様時、電流測定レンジはLOWのみとなります。 ※8) 出力電圧が10V以下の時、確度保証はありません。 ※9) 63150より大きい容量の交流電源はPFCユニットが別筐体となります。 ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。

交流電源カタログ

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問合せ頂けますようお願い致します。
