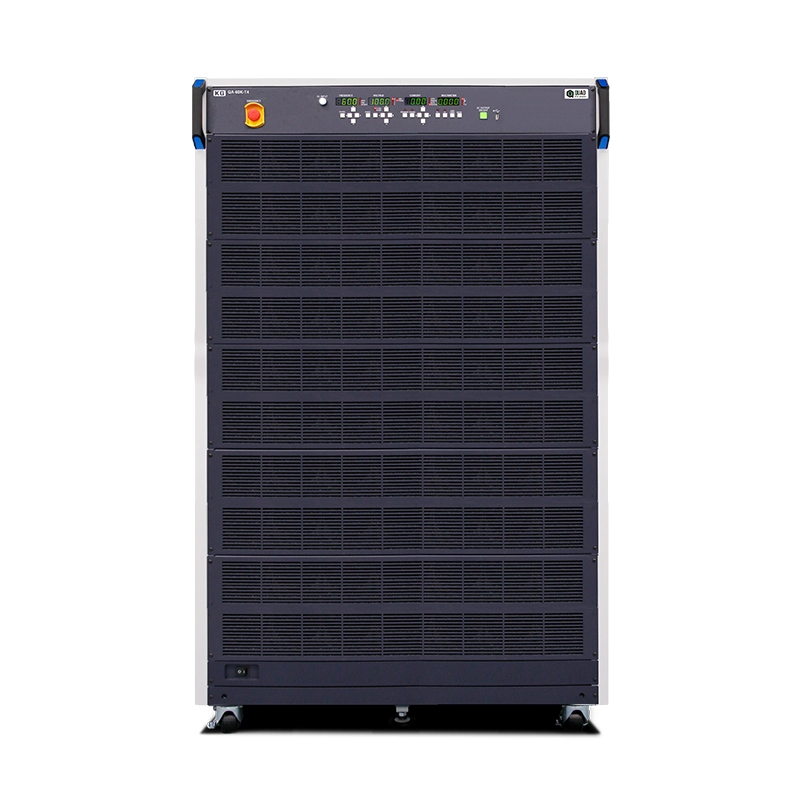

基本コンセプトを継承しながら「シン化」した大容量プログラマブル交流電源です
- 力率0.95と高効率。入力系統のブレーカーのサイズダウンが可能
- 力率改善回路(PFC)を内蔵しつつ、省スペースを実現
- 15kVA、30kVA、60kVA、90kVAの4機種をラインナップ
- 空港や基地の電源電圧に合わせて入力結線及び電圧の変更可能(工場出荷オプション)
- シンプル機能に特化し、省スペースとローコスト化を実現
- 15kVA、30kVA、60kVA、90kVAの4機種をラインナップ
- 力率0.95と高効率。入力系統のブレーカーのサイズダウンが可能
- 力率改善回路(PFC)を内蔵しつつ、省スペースを実現
- 10kVA、20kVA、30kVAの3機種をラインナップ
クリックして拡大
クリックして拡大
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ本体標準価格（税抜）：¥2,760,000～¥13,994,000 ／ 価格表・オプション情報はこちらをクリック ＞＞
QA-T4シリーズ
| 型名 | 回路方式 | 出力電圧 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| QA-15K-T4 | スイッチング | 三相4線式(3線式も可) | 155V/310V(相電圧) 268～537V (線間電圧） | 40～70Hz | 50A/25A | 15kVA | ¥5,038,000 |
| QA-30K-T4 | 100A/50A | 30kVA | ¥7,115,000 | ||||
| QA-60K-T4 | 200A/100A | 60kVA | ¥10,480,000 | ||||
| QA-90K-T4 | 300A/150A | 90kVA | ¥13,600,000 | ||||
| インターフェース | 標準：RS-232C/USB/LAN/PLC/DI/DO | ||||||
QA-T4-4シリーズ
| 型名 | 回路方式 | 出力電圧 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| QA-15K-T4-4 | スイッチング | 三相4線式 (3線式も可) | 155V/310V (相電圧) 268～537V (線間電圧） | 360～440Hz | 50A/25A | 15kVA | ¥5,158,000 |
| QA-30K-T4-4 | 100A/50A | 30kVA | ¥7,298,000 | ||||
| QA-60K-T4-4 | 200A/100A | 60kVA | ¥10,754,000 | ||||
| QA-90K-T4-4 | 300A/150A | 90kVA | ¥13,994,000 | ||||
| インターフェース | 標準：RS-232C/USB/LAN/PLC/DI/DO | ||||||
QA-S2シリーズ
| 型名 | 回路方式 | 出力電圧 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| QA-10K-S2 | スイッチング | 単相2線 | 155V/310V | 40～70Hz | 100A/50A | 10kVA | ¥2,760,000 |
| QA-20K-S2 | 200A/100A | 20kVA | ¥4,591,000 | ||||
| QA-30K-S2 | 300A/150A | 30kVA | ¥6,380,000 | ||||
| インターフェース | 標準：RS-232C/USB/LAN/PLC/DI/DO | ||||||
共通オプション
| 型式 | 仕様概要 | 標準価格(税抜) |
|---|---|---|
| AO-01* | 外部アナログ入力制御 | ¥52,000 |
| AO-02* | 出力電圧350V 拡張 10kVA用 | ¥207,000 |
| AO-03* | 出力電圧350V 拡張 15kVA用 | ¥237,000 |
| AO-04* | 出力電圧350V 拡張 20kVA用 | ¥288,000 |
| AO-05* | 出力電圧350V 拡張 30kVA用 | ¥325,000 |
| AO-06* | 出力電圧350V 拡張 60kVA用 | ¥429,000 |
| AO-07* | 出力電圧350V 拡張 90kVA用 | ¥548,000 |
| AO-08* | 出力電圧600V 拡張 10kVA用 | ¥207,000 |
| AO-09* | 出力電圧600V 拡張 15kVA用 | ¥237,000 |
| AO-10* | 出力電圧600V 拡張 20kVA用 | ¥288,000 |
| AO-11* | 出力電圧600V 拡張 30kVA用 | ¥325,000 |
| AO-12* | 出力電圧600V 拡張 60kVA用 | ¥429,000 |
| AO-13* | 出力電圧600V 拡張 90kVA用 | ¥548,000 |
| AO-14* | 逆電流保護機能（単相用） | ¥167,000 |
| AO-15* | 逆電流保護機能（三相用） | ¥268,000 |
| AO-16 | 耐震用筐体固定ボルト | ¥98,000 |
| AO-17 | アンカーボルト固定金具 | ¥179,000 |
| AO-18* | 瞬時過負荷対応 | ¥150,000 |
| AO-19* | パトランプ(出力時点灯）追加 | ¥129,000 |
| AO-21* | 入力電圧/入力結線変更 15kVA用 | ¥273,000 |
| AO-23* | 入力電圧/入力結線変更 30kVA用 | ¥339,000 |
| AO-24* | 入力電圧/入力結線変更 60kVA用 | ¥432,000 |
| AO-25* | 入力電圧/入力結線変更 90kVA用 | ¥470,000 |
| QO-C-01 | GPIB/RS-232Cコンバータ | ¥98,000 |
* :工場出荷オプション
- 特長
- 仕様

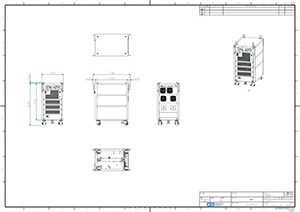

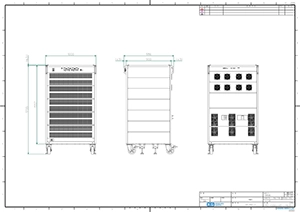

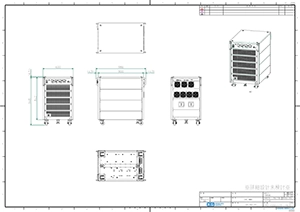

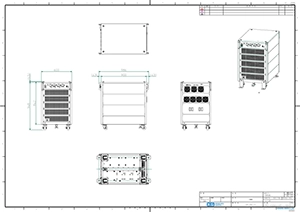

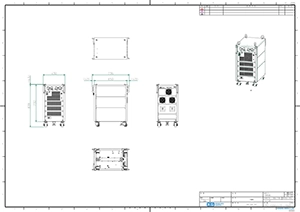

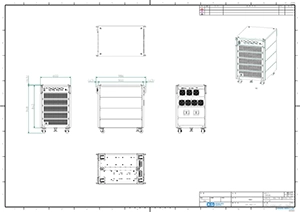

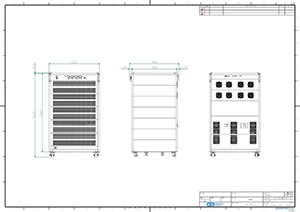

- 外観図
- カタログ
- アプリケーション
進化（Version up）
…基本コンセプトを継承しながら従来製品から大きく進化（Version up）
比較で見るシン化した交流電源
「QAシリーズ」は、同等の従来製品「6300/6500シリーズ」の仕様・性能を広くカバーしながらアップデート致しました。
新化（Evolution）
…基本コンセプトを継承しながら多彩な新機能を搭載（Evolution）
フロントインターフェース
使いやすさを追求した8つのポイント
① パトランプ固定用ネジ穴標準装備
② 通電確認に便利な系統受電ランプ
③ 非常停止ボタンおよびインターロック機能を標準搭載して安全 面を強化
④ 前面吸気・背面排気で左右の空間が不要
⑤ 耐震用筐体固定ボルト取付対応(オプション)
⑥ ダイレクトキーで簡単操作
⑦ 耐震用アンカーボルト固定金具取付対応(オプション)
⑧ レベラを標準搭載
Ⓐ 周波数・電圧・電流・力率(または電力)をパワーメーターのように4つの値を同時測定可能。
Ⓑ 設定値のUp/Downボタンの他に桁変更ボタンの追加をしました。従来モデルに比べて設定がしやすくなっております。
Ⓒ 従来の各相および線間電圧測定機能に加え、相電圧と線間電圧それぞれの電圧設定ができるよう、新たにLINE/PHASEの切り替え機能を追加しました。ダイレクトに任意電圧設定が可能です。
Ⓓ 一目で入力状態が分かるように照光式出力スイッチを採用しました。
Ⓔ 専用USBポートにUSBメモリを接続することで、プログラム設定値をUSBメモリに保存や呼び出しが可能です。また、ファームウェアのアップデートもこのポートを使って行うことができます。

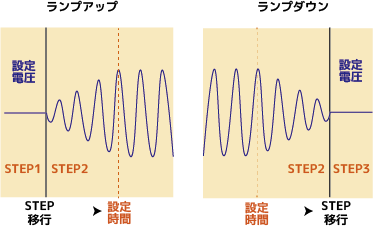

電圧ソフトスタート機能を標準装備
出力ON時にソフトスタート時間設定を備えており、モーター始動動作中に起動電流なく電圧を上昇させることができます。

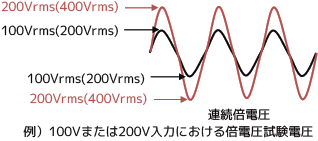

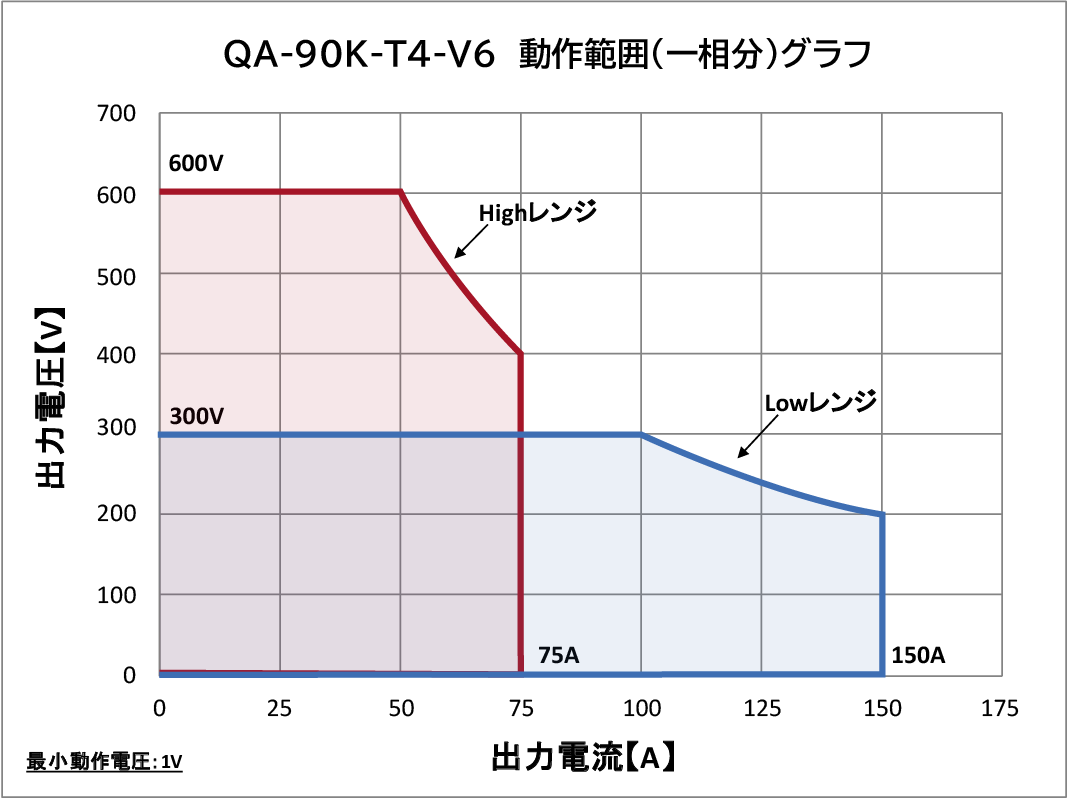

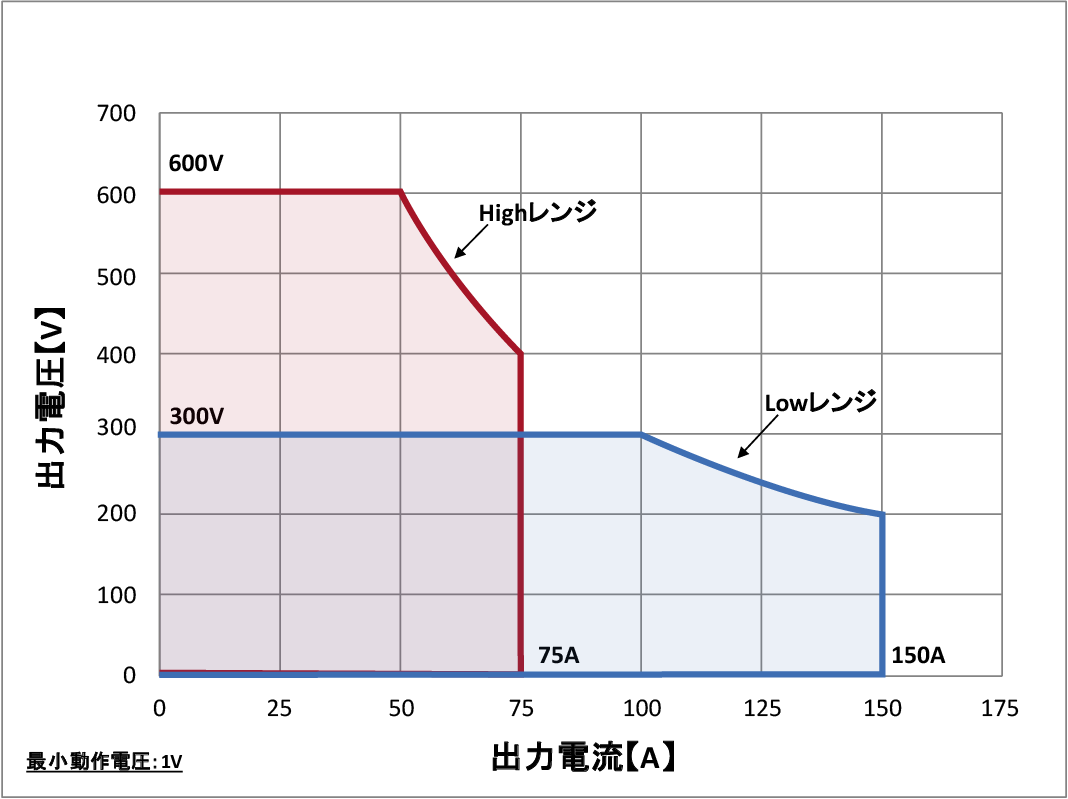

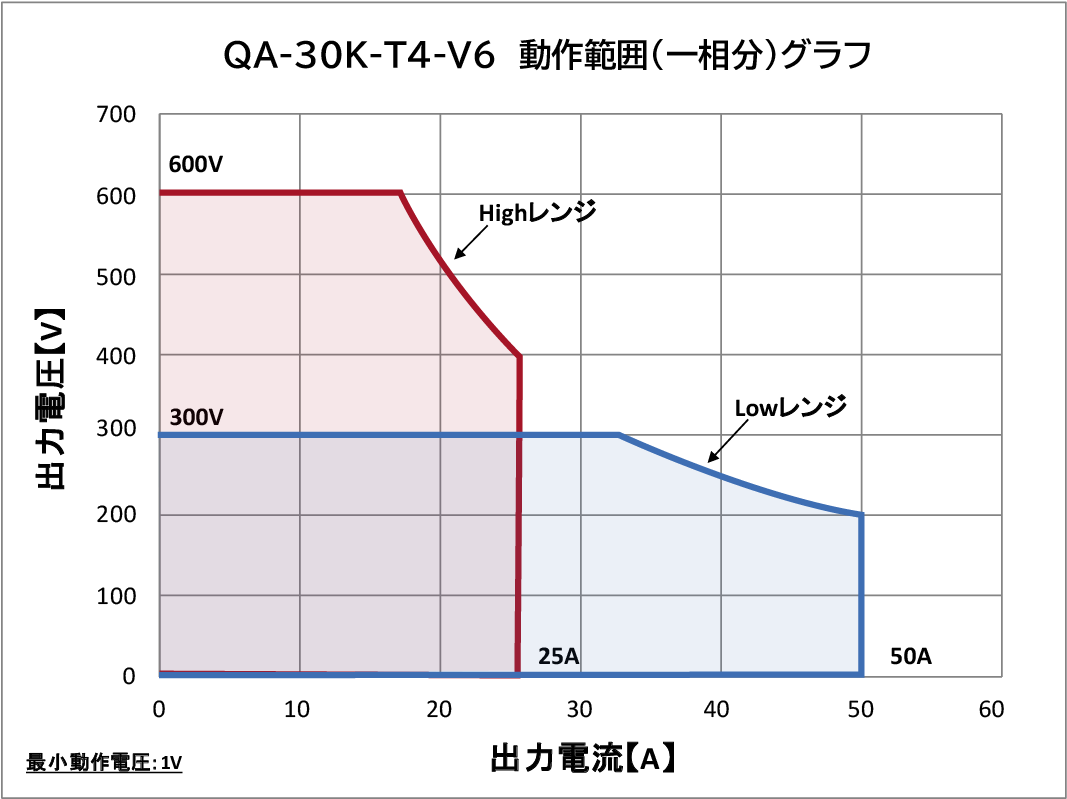

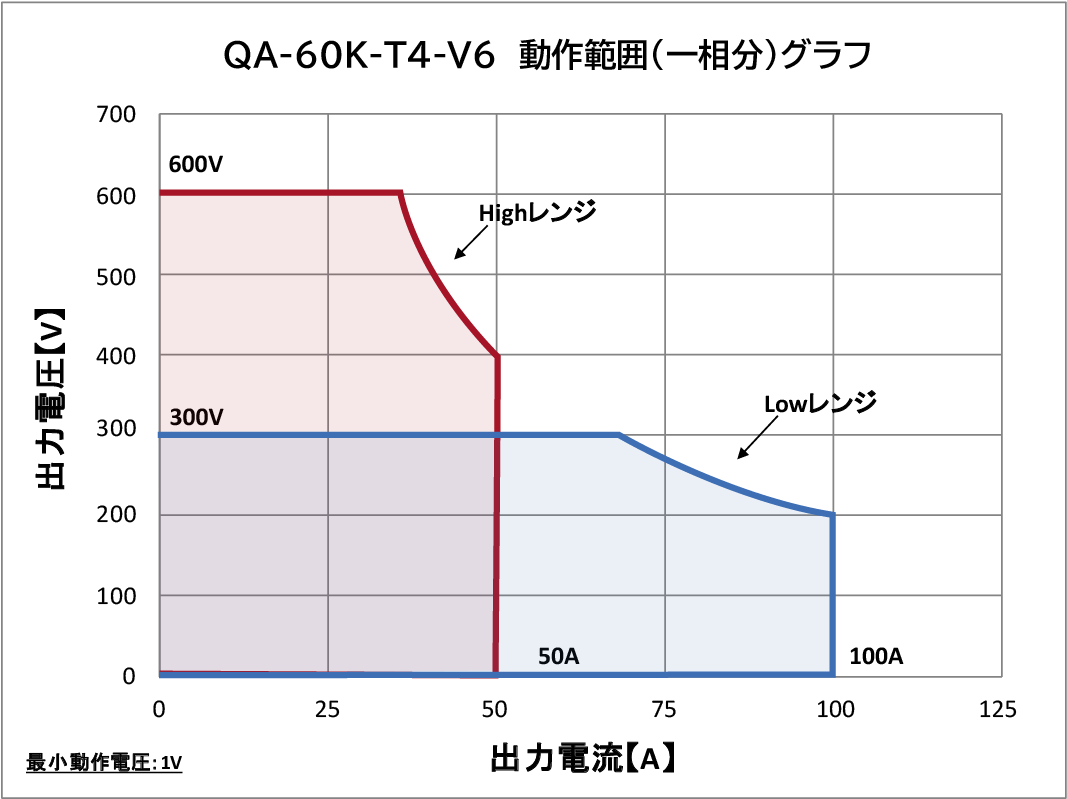

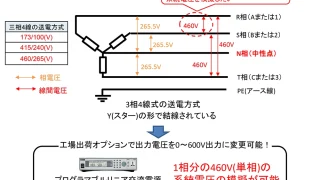

世界の電源電圧の再現が可能

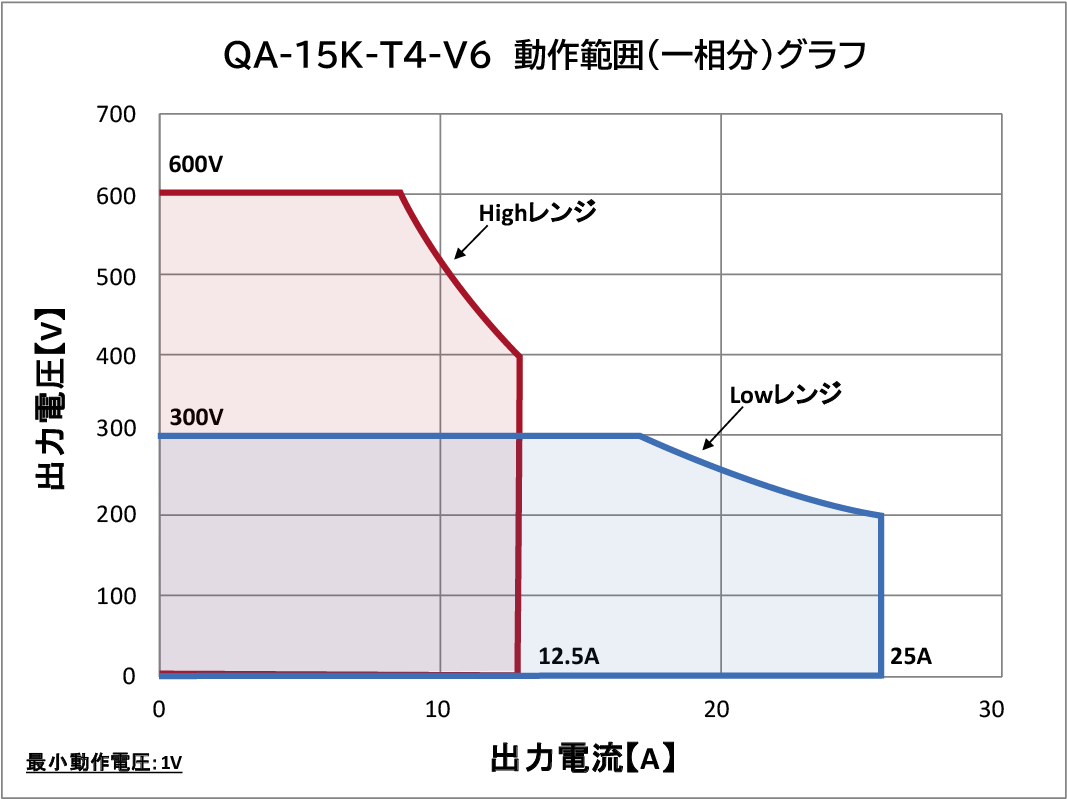

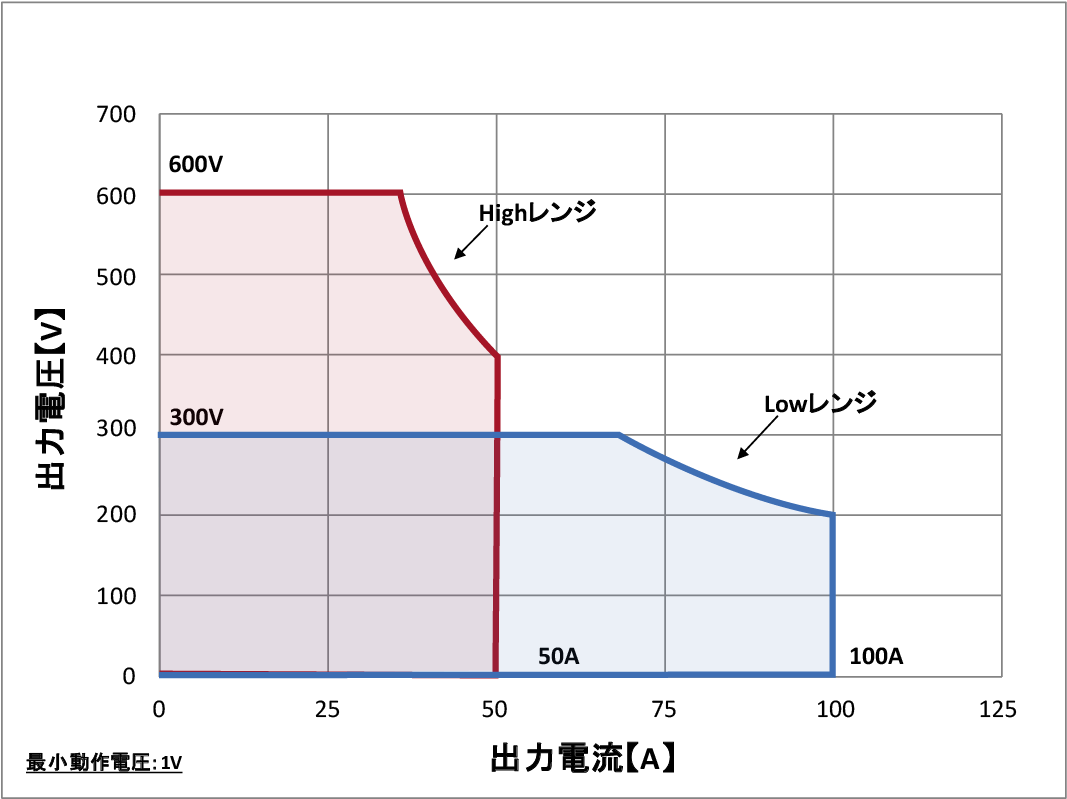

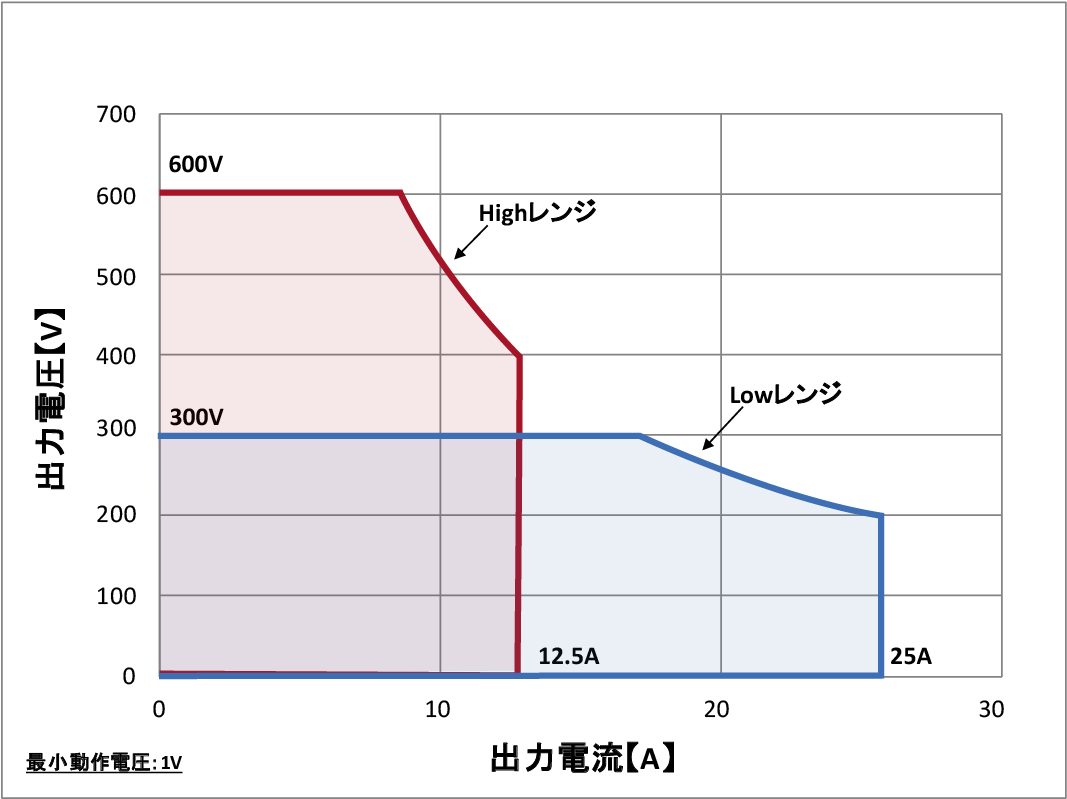

相電圧を350Vまで拡大することで、線間電圧で606Vまで出力可能なオプションです。これにより別途トランスを使用せず480V±20％(384V～576V)の電源電圧の模擬ができ、変動試験を含めた世界中の電源電圧の再現が可能となりました。
豊富なインターフェース
LAN/USB/RS-232Cを標準装備。別途オプションでGBIB/RS-232Cコンバータも用意しております。
PLC制御に最適なPLC入力とDI/DOを装備。外部アナログ入力制御をオプションで準備
PCベースの通信制御以外に0～10Vdcの外部アナログ制御(オプション)に対応。標準装備のPLC入力とDI/DOを用いてPLC(プログラマブル・ロジック・コントローラ)から電圧と周波数の制御が可能になります。
外部アナログ入力制御
| 外部AI | 名前 | 用途 |
|---|---|---|
| V CONT | 出力電圧制御 | 外部CV制御0～10Vdc |
| F CONT | 出力周波数制御 | 外部CF制御0～10Vdc |
アナログ制御の動き
電圧リモートセンスを標準搭載
大電流を流したときの電圧降下を補正し、より正確な電圧の設定がセンスポイントにおいて可能です。交流電源本体と負荷までの距離が離れているときに効果を発揮します。
時限電流リミット機能を標準搭載
モーターやコンプレッサーなどは一時的に大きな起動電流が流れます。この起動電流により交流電源の保護回路が働くと試験ができません。これを回避するために開発された時限電流リミット機能によりモーターやコンプレッサーなどの試験にも安心してお使いいただくことができます。

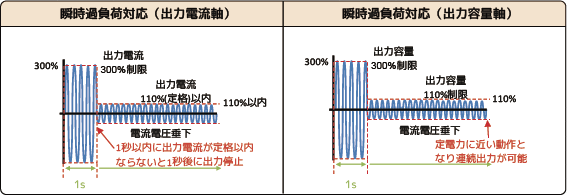

瞬時過負荷対応(オプション)を準備
定格容量の3倍、1秒以下(時限1秒超は電圧垂下110％まで低下)定格電流の3倍、1秒以下の瞬時過負荷の供給が可能です。突入電流や起動電流が大きいモーターやコンプレッサーなどの試験にて、電圧の垂下なく起動(回転)させることが可能です。

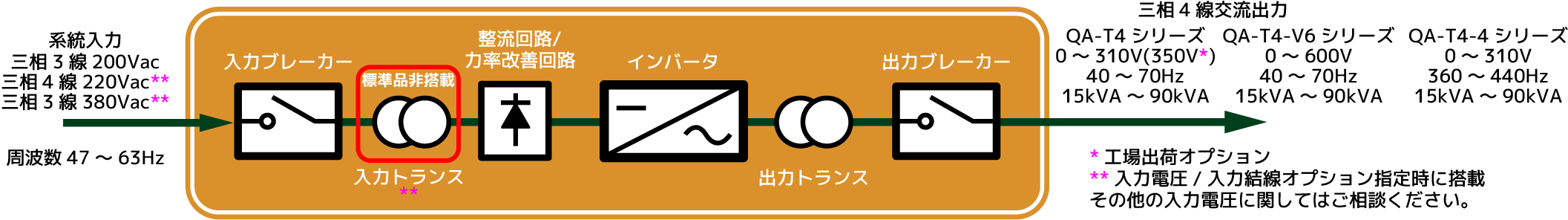

入力電圧/入力結線へ変更可能(工場出荷オプション)
工場出荷オプション(有償)指定することで、以下入力電圧ならびに結線に変更が可能です。あらゆる国の系統入力電圧に対して対応することが可能です。
※指定なしの標準は三相3線200V
| 三相3線式 線間電圧 | 三相4線式 相電圧/線間電圧 |
|---|---|
| 200V、208V、220V、230V 240V、380V、400V、415V | 220V/380V、230V/400V、240V/415V |
| 200V、208V、220V、230V、240V、380V、400V、415V、440V、480V | 220V/380V、230V/400V、240V/415V、254V/440V、266V/460V、277V/480V |
突入電流に強い
突入電流に関して従来モデルの3倍から仕様の4倍まで供給可能です。繰り返し発生するクレストファクタに関しても仕様の4倍までの耐性があります。
電動機試験時の保護に最適な逆電流保護(オプション)を準備
オプションで逆電流保護機能を搭載することが可能です。交流電源の出力端から入力電流(逆電流)が検出されたとき、交流電源本体を保護するためアラームを表示し、速やかに出力をOFFします。モーターやコンプレッサーなどの電動機が停止時に発生する逆潮流電流や、系統模擬電源として抵抗負荷と並列に組み合わせた際にPCSから発生する瞬時逆潮流電力などの逆電流から本体を保護し、安心してお使いいただけます。

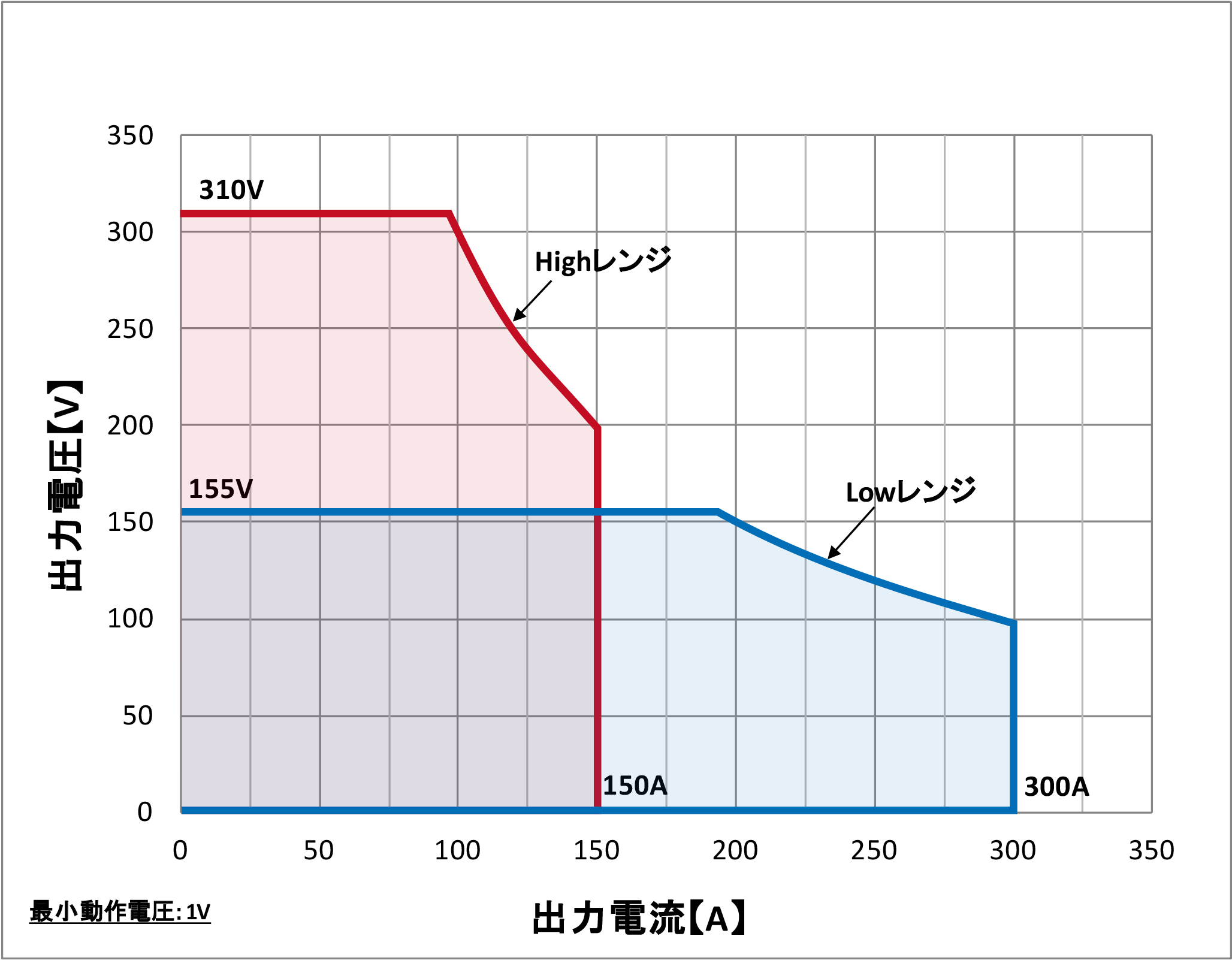

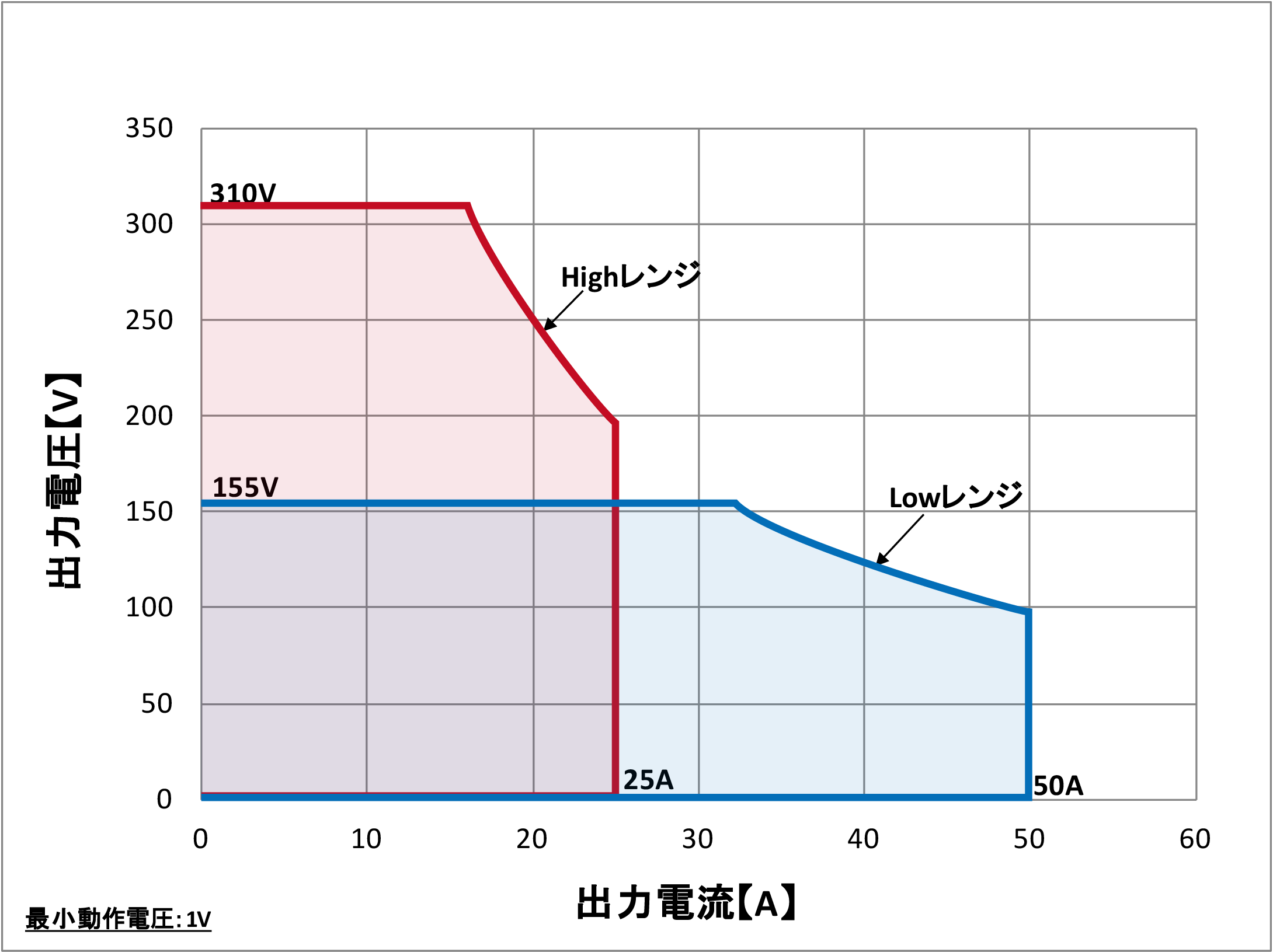

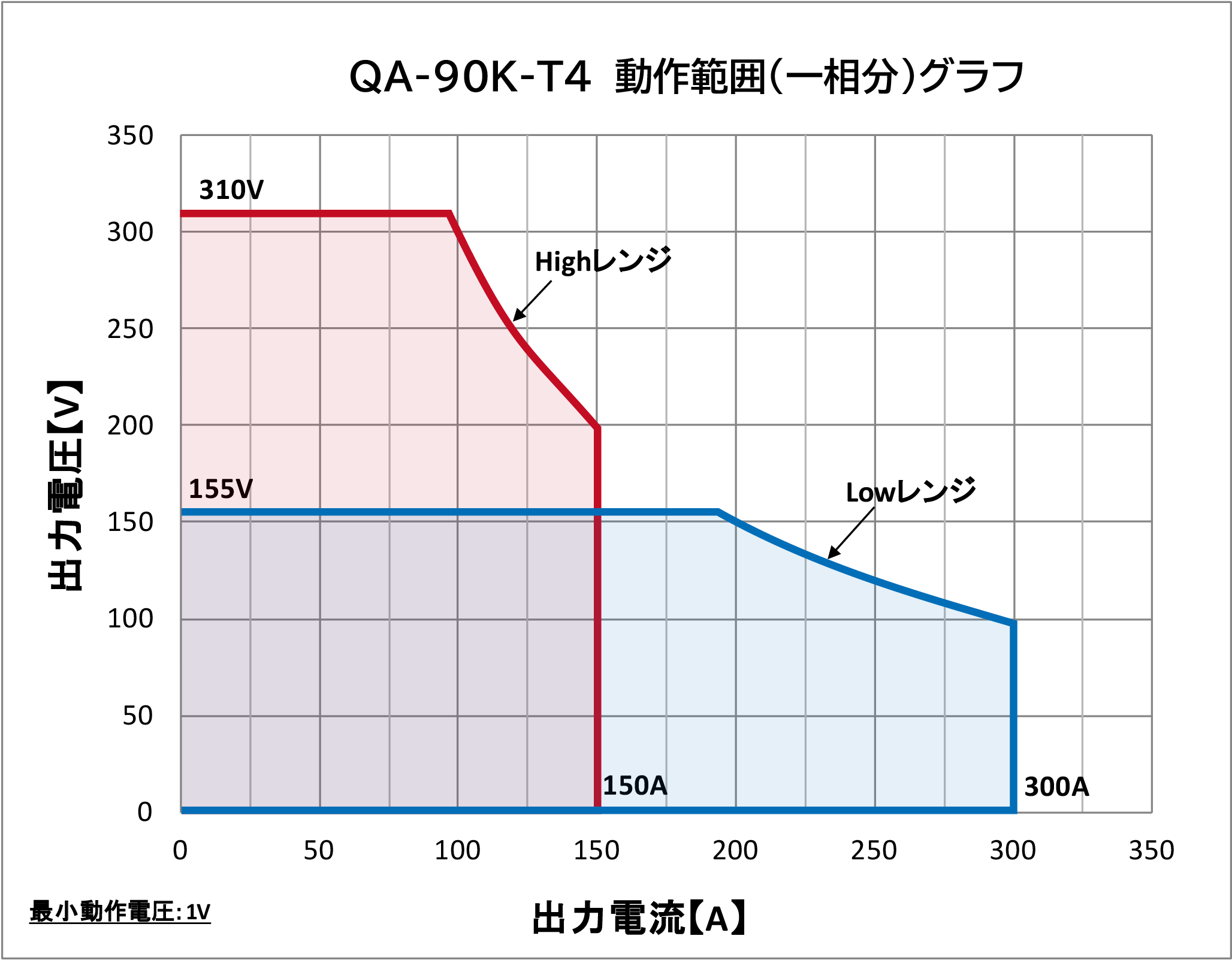

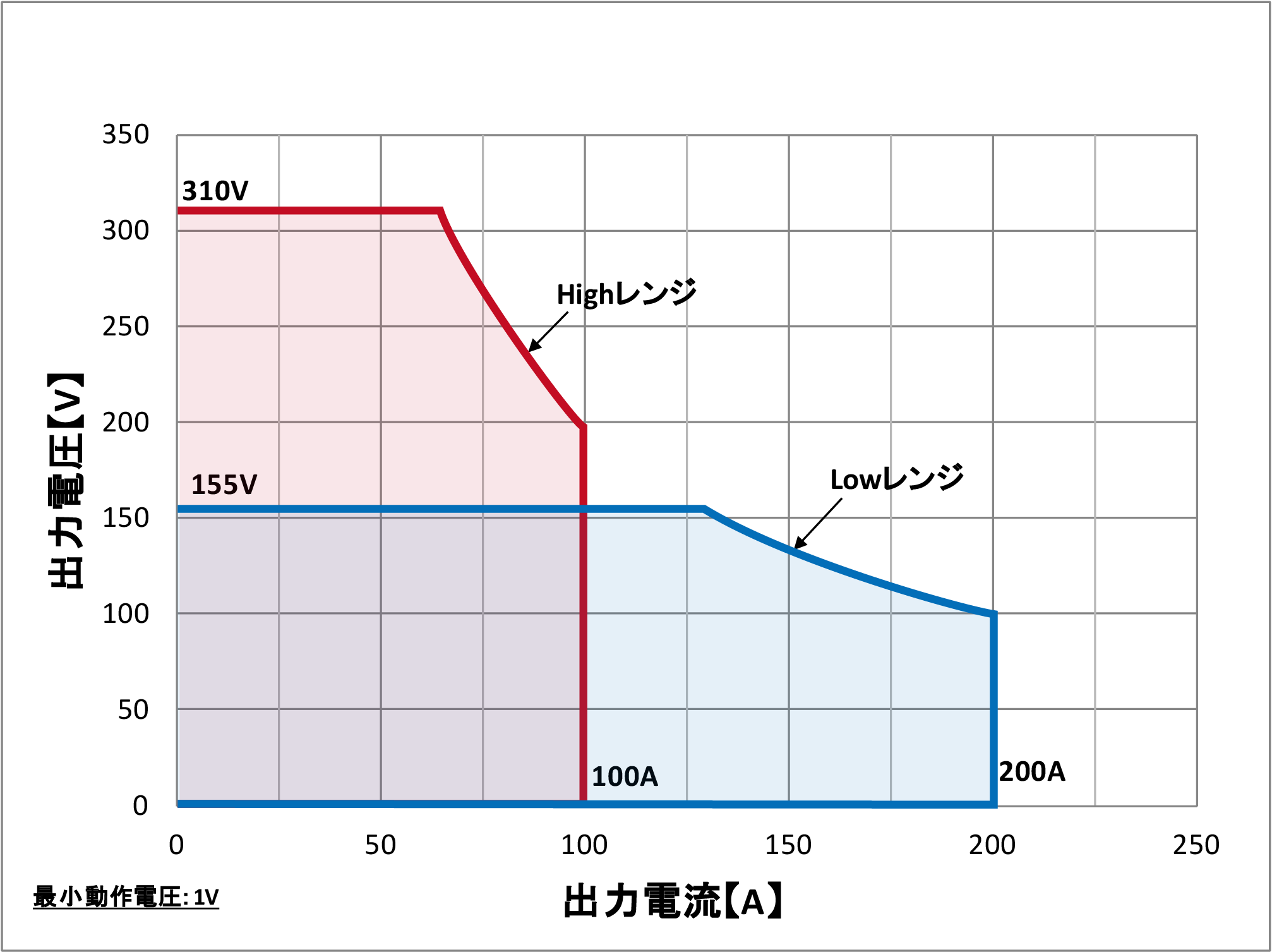

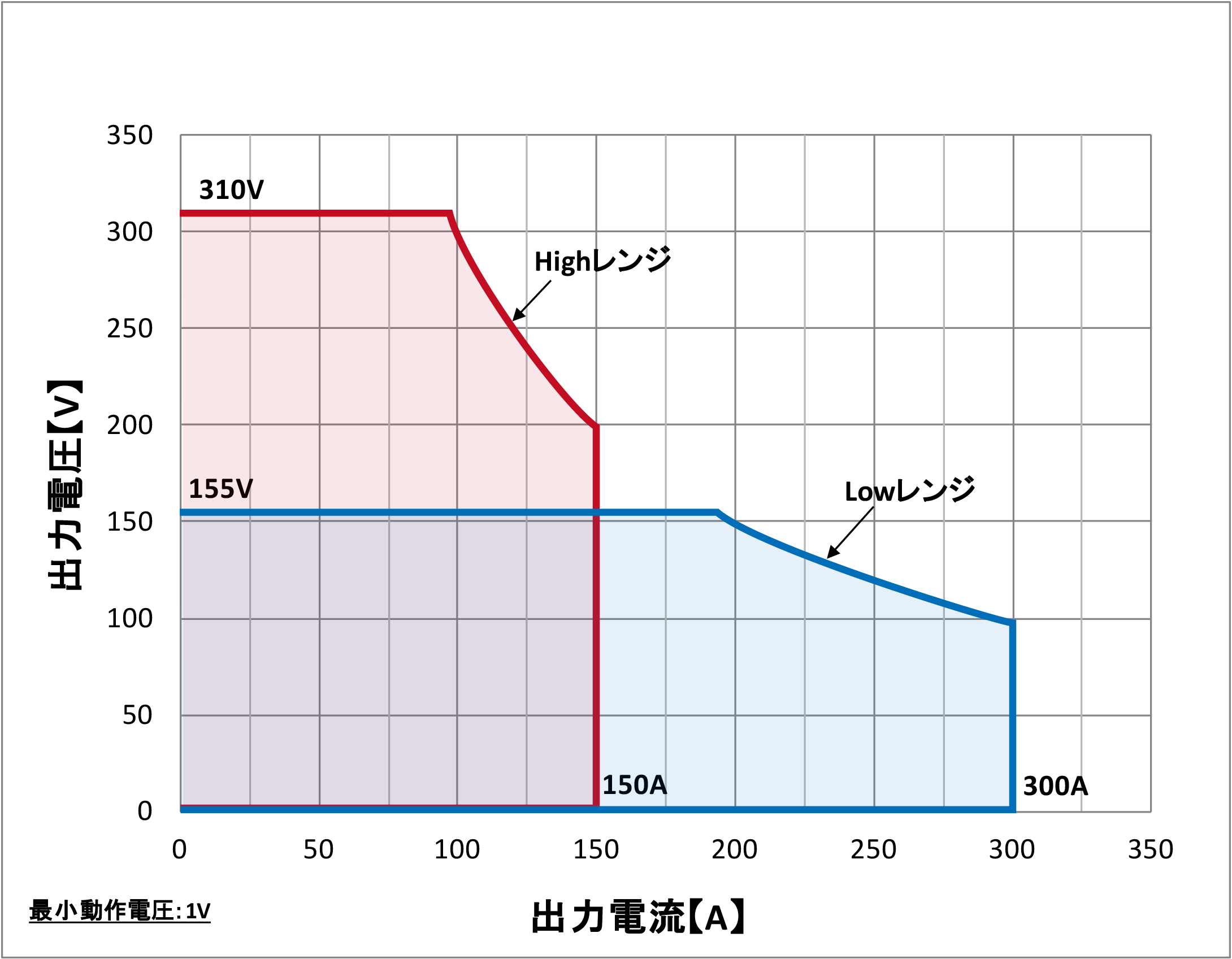

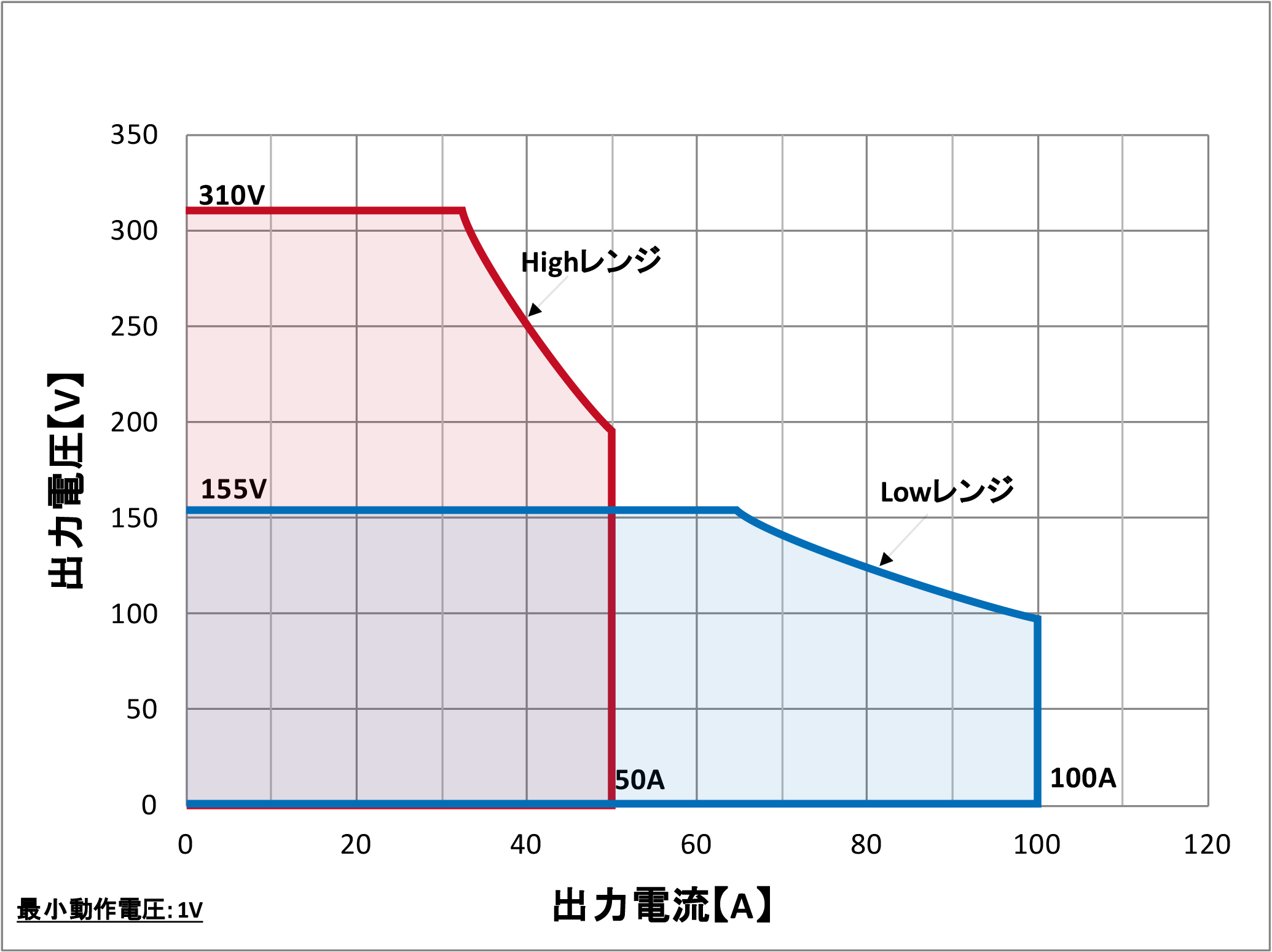

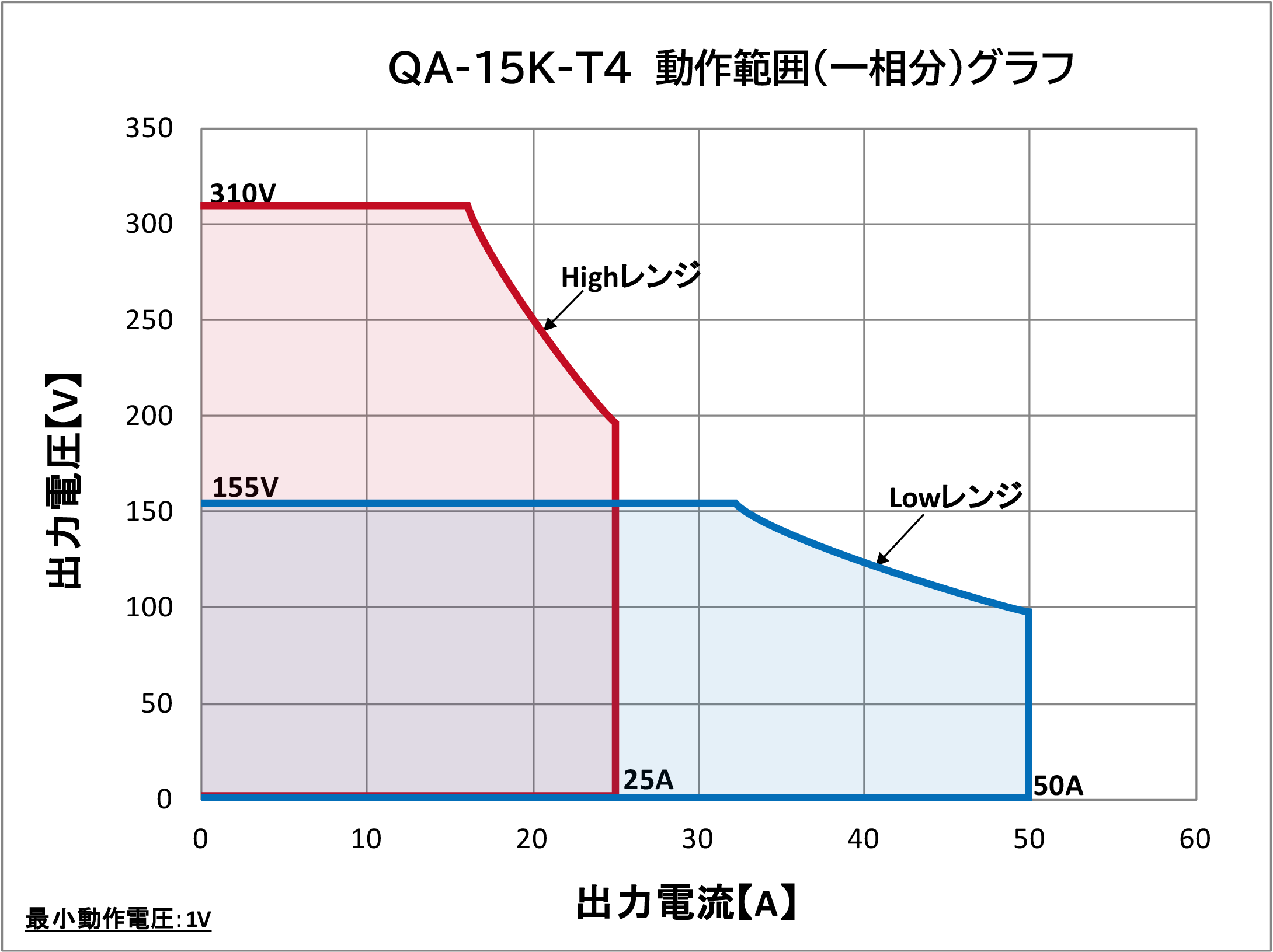

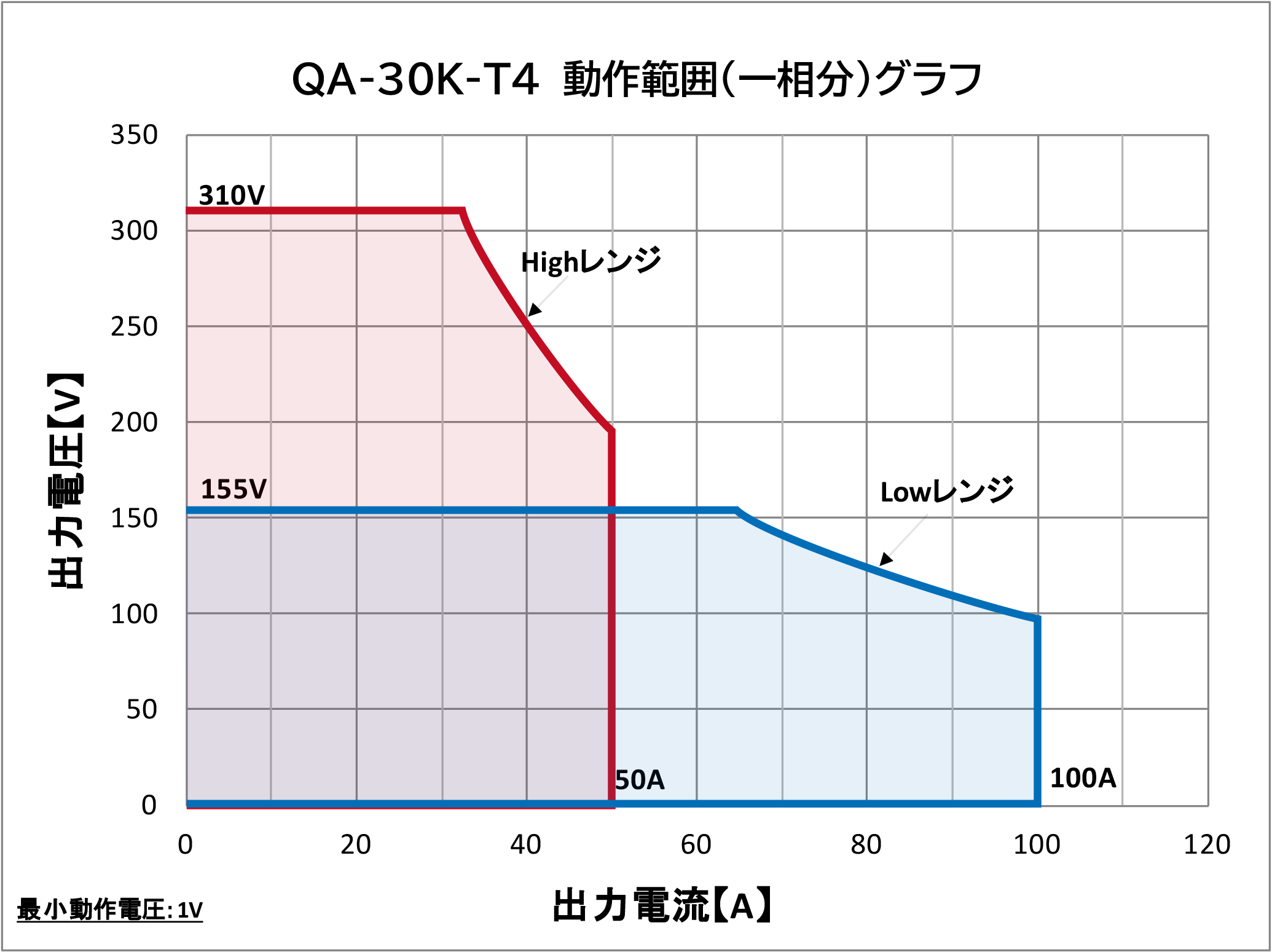

QA-T4シリーズ
S-2572(1.4)
| 型名 | QA-15K-T4 (三相15kVA) | QA-30K-T4 (三相30kVA) | QA-60K-T4 (三相60kVA) | QA-90K-T4 (三相90kVA) | ||
|---|---|---|---|---|---|---|
交流出力（AC実効値） |
||||||
| 相/線数 | 三相4線 | |||||
| 定格 | 定格電圧 | 155 Vrms / 310 Vrms | ||||
| 定格電流 | 50 Arms / 25 Arms | 100 Arms / 50 Arms | 200 Arms / 100 Arms | 300 Arms / 150 Arms | ||
| 定格電力 | 15 kVA | 30 kVA | 60 kVA | 90 kVA | ||
| 交流電圧 | 出力相電圧設定範囲 | 0～155 V / 0～310 V / オートレンジ | ||||
| 出力線電圧設定範囲 | 0～269 V / 0～537 V / オートレンジ | |||||
| 設定分解能 | 0.1 V | |||||
| 設定確度 *1 *2 | 10 V以上 : ± (1 % of setting + 2 counts)、10 V未満 : ± (1 % of setting + 4 counts) | |||||
| 入力電源変動 | ± 0.1 V | |||||
| 負荷変動 | 相電圧(L - N)：± (0.5% of Setting + 0.5 V)、線間電圧(L -L)：± (1 % of Setting + 1 V)（抵抗負荷） | |||||
| DCオフセット電圧 | ±20 mV（typ） | |||||
| 応答時間 | 2 msec（10～90 %, typ） |
|||||
| 交流最大電流 | 0〜155 V | 50 A @ 100 V | 100 A @ 100 V | 200 A @ 100 V | 300 A @ 100 V | |
| 0〜310 V | 25 A @ 200 V | 50 A @ 200 V | 100 A @ 200 V | 150 A @ 200 V | ||
| 周波数 | 設定範囲 | 40 Hz～70 Hz | ||||
| 設定分解能 | 0.1 Hz | |||||
| 設定確度 | ± (0.02 % of Setting) | |||||
| THD (全高調波歪み) *3 | 0.6 %以下（40 Hz～70 Hz、抵抗負荷） | |||||
| クレストファクタ *3 | ≦ 4 | |||||
| 負荷力率 | 0～1（進相または遅相、40 Hz～70 Hz、外部からの電力注入および回生動作は行えません) | |||||
| リモートセンス | レンジ L | 最大 10 V保証 | ||||
| レンジ H | 最大 20 V保証 | |||||
測定機能（交流は実効値） |
||||||
| 交流電圧 | 相電圧測定範囲 | 0〜155.0 V / 0～310.0 V | ||||
| 線電圧測定範囲 | 0〜269.0 V / 0～537.0 V | |||||
| 測定分解能 | 0.1 V | |||||
| 測定確度 *1 *2 | ± (1 % of Reading + 2 counts) | |||||
| 交流電流 | 測定範囲 | L | 0.00～35.00 A | |||
| H | 30.0～350.0 A | |||||
| 測定分解能 | L | 0.01 A | ||||
| H | 0.1 A | |||||
| 測定確度 *1 | L | ± (1 % of Reading + 5 count) | ||||
| H | ± (1 % of Reading + 1 count) | |||||
| 周波数 | 測定範囲 | 40 Hz～70 Hz | ||||
| 測定分解能 | 0.1 Hz | |||||
| 測定確度 | ± (0.1 Hz of Reading + 1 count) | |||||
| 交流有効電力 | 測定範囲 | L | 0.000～3.500 kW | |||
| H | 3.00～40.00 kW | |||||
| 測定分解能 | L | 0.001 kW | ||||
| H | 0.01 kW | |||||
| 測定確度 *1 | L | ± (1.5 % of Reading + 5 count) | ||||
| H | ± (1.5 % of Reading + 1 count) | |||||
| 力率 | 測定範囲 | 0～1.000 （計算式：W/V×A） | ||||
| 測定分解能 | 0.001 | |||||
保護機能 |
||||||
| 過電圧保護（OVP） | 出力電圧値が定格の5%又は設定電圧保証値を超えた | |||||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | |||||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | |||||
| 過熱保護（OTP） | 本体放熱用ヒートシンクまたはトランスが設定した温度を超えた | |||||
| 短絡保護 | 出力短絡を検知した | |||||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | |||||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +15 %を超えた | |||||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -15 %を超えた | |||||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | |||||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | ||||
| 電力 | 出力電力が設定したリミット値を超えた | |||||
その他の機能 |
||||||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | |||||
| タイマ時間設定 | レンジ | 1～9999（0=連続） | ||||
| 単位 | 秒、分、時間から選択可能 | |||||
| ソフトスタート機能 | 設定範囲 | 0.1～999.9 s | ||||
| 設定分解能 | 0.1 s | |||||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
|||||
| オートループサイクル | 0=連続、OFF=1回、2～9999（倍率を×1、×10、×100を選択） | |||||
| 校正機能 | フロントパネルから校正可能 | |||||
| 故障診断機能 | 各種故障内容をコード番号で表示 | |||||
| 積算機能 | 総稼働時間（単位：分） | |||||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | |||||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | |||||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | |||||
| 操作ボタン | フロントパネルに装備 | |||||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | |||||
動作表示 |
||||||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | ||||
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点滅 | ||||
| 動作異常時 | FAIL LED 点滅 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
|||||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | ||||
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | ||||
| 出力電圧レンジ | Lowレンジ時 | 0～155 V LED 点灯 | ||||
| Highレンジ時 | 0～310 V LED 点灯 | |||||
| 電圧値表示 | 線電圧表示時 | LINE LED 点灯 | ||||
| 相電圧表示時 | PHASE LED 点灯 | |||||
| 出力電力容量表示 | P LED 点灯 | |||||
| 力率表示 | PF LED 点灯 | |||||
| テスト時間表示 | T LED 点灯 | |||||
| プログラムメモリ状態表示 | P-S LED 点灯 | |||||
外部コントロール |
||||||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します | |||
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | |||||
| DI/DOコントロール （D-Sub 25ピンコネクタ） | 入力信号 | 非常停止 | 非常停止を実行します | |||
| INTERLOCK | 本体パネル制御のTEST実行を無効にします | |||||
| 出力信号 | FAIL | 動作異常アラーム | ||||
| PROSESSING | プログラム試験中 | |||||
| STANDBY | プログラム試験待機中 | |||||
| EMERGENCY | 非常停止アラーム | |||||
| 電源供給 | +12V | +12 V（最大250mA）を供給（パトランプLED用サービス電源） | ||||
| 出力同期 信号 | 信号レベル | Lowレベル（0 V～1.0 V）、Highレベル（3 V～5 V） | ||||
| 機能 | 出力 ON時Highレベル / 出力 OFF時Lowレベル | |||||
インターフェース |
||||||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-A コネクタ | ||||||
| 機能 | USBメモリからFWアップデートを実行 | |||||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-B コネクタ | ||||||
| 機能 | プログラムの実行 | |||||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
||||
| RJ-45 コネクタ | ||||||
| TCP/IP IPv4、 Keep Alive対応 | ||||||
| RS-232C | ハードウェア | D-SUB 9-pin | ||||
| ボーレート : 115200 bps | ||||||
| データ長 : 8 bit、ストップビット : 1 bit、 パリティビット : なし、フロー制御:なし | ||||||
一般仕様 |
||||||
| 供給電源 | 入力定格 | 三相3線 | ||||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47～63 Hz | |||||
| 力率(最大負荷時) | 0.90以上 | |||||
| 効率(最大負荷時) | 80 %以上 (全負荷時) | |||||
| 入力電力 | 最大負荷時、PFC付き | 20.8 kVA | 41.7 kVA | 83.3 kVA | 125 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 66.8 A | 133.6 A | 267 A | 401 A | |
| 入力形態 | 端子台 | |||||
| 質量 | 本体のみ *4 | 380 kg | 550 kg | 950 kg | 1500 kg | |
| 外形寸法 | 突起部含む | W：600 H：948 D：986 [mm] | W：1000 H：1663 D：986 [mm] | W：1000 H：1755 D：986 [mm] |
||
| 固定方法 | レベラによる固定 | |||||
| 移動方式 | キャスターによる自走式 | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃～ + 40 ℃ | |||||
| 動作湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 保存温度 | -20 ℃～ + 60 ℃ | |||||
| 保存湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 高度 | 海抜 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | ||||
| 入力-FG間 | ||||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 M Ω 以上 | ||||
オプション |
||||||
| QO-C-01 | GP-IBインタフェース | 専用GP-IB⇔RS-232C変換BOXを使用（QUADシリーズ共通オプション） | ||||
| AO-01 *5 | アナログコントロール電圧 | 0 V～10 V | ||||
| 出力電圧制御 | 外部アナログ入力電圧に応じて出力電圧を制御（HIGHレンジ10 V入力時 AC 300 Vが出力されます） | |||||
| 出力周波数制御 | 外部アナログ入力電圧に応じて出力周波数を制御（0 V入力時 40 Hz、10 V入力時 70 Hzが出力されます） | |||||
| AO-03（15kVA） *5 AO-05（30kVA）*5 AO-06（60kVA） *5 AO-07（90kVA） *5 | 出力電圧350 Vオプション | 出力：350 V | ||||
| AO-09（15kVA） *5 AO-11（30kVA） *5 AO-12（60kVA） *5 AO-13（90kVA） *5 | 出力電圧600 Vオプション | 出力：600 V | ||||
| AO-15 *5 | 逆電流保護 | 電力が回生された場合に内部回路を保護する機能 | ||||
| AO-16 | 耐震用筐体固定ボルト | 筐体上部に取り付け | ||||
| AO-17 | アンカーボルト固定金具 | 筐体の四隅に取り付け可能 | ||||
| AO-18 *5 | 瞬時過負荷対応 | 定格容量の3倍 1秒以下（時限、1秒超は電圧垂下110 %まで低下） 定格電流の3倍 1秒以下 |
||||
| AO-19 *5 | パトランプ固定金具 | 出力時点灯用パトライト （パトライト社製 SL08シリーズ、専用金具付） |
||||
| AO-21（15kVA） *5 AO-23（30kVA） *5 AO-24（60kVA） *5 AO-25（90kVA） *5 | 入力電圧/入力結線オプション | 入力電圧/入力結線変更 | ||||
*1: 出力電圧が 5 V以下の時、確度保証はありません。
*2: 出力電圧が 5 Vを超え 30 V以下の時、”Volt Adj”=ONでこの仕様を満たします。
*3: 出力電圧が 定格電圧（Lレンジ100V/Hレンジ200V）の時、この仕様を満たします。
*4: 定格電圧出力時、この仕様を満たします。
*5: 工場出荷オプションです。

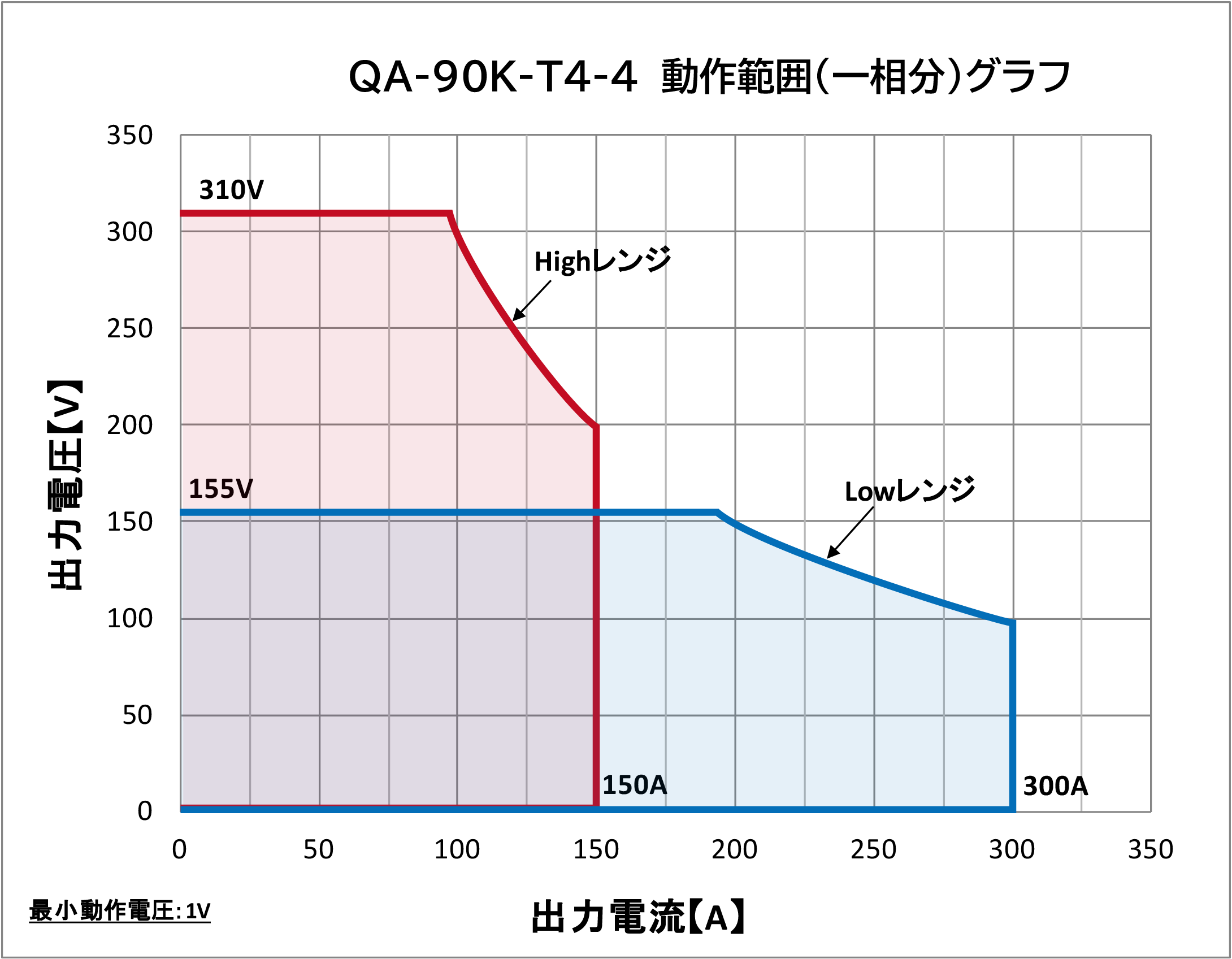

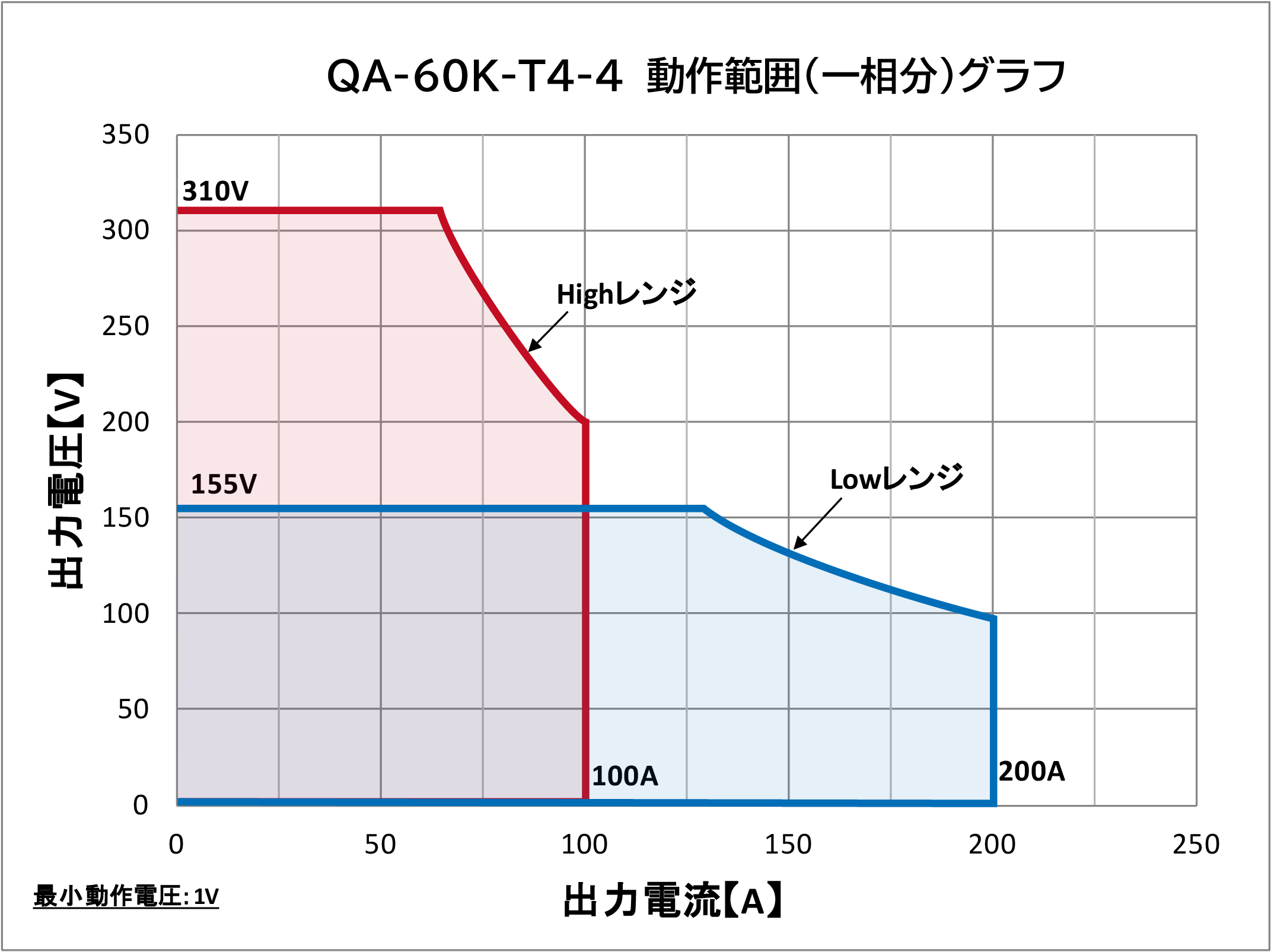

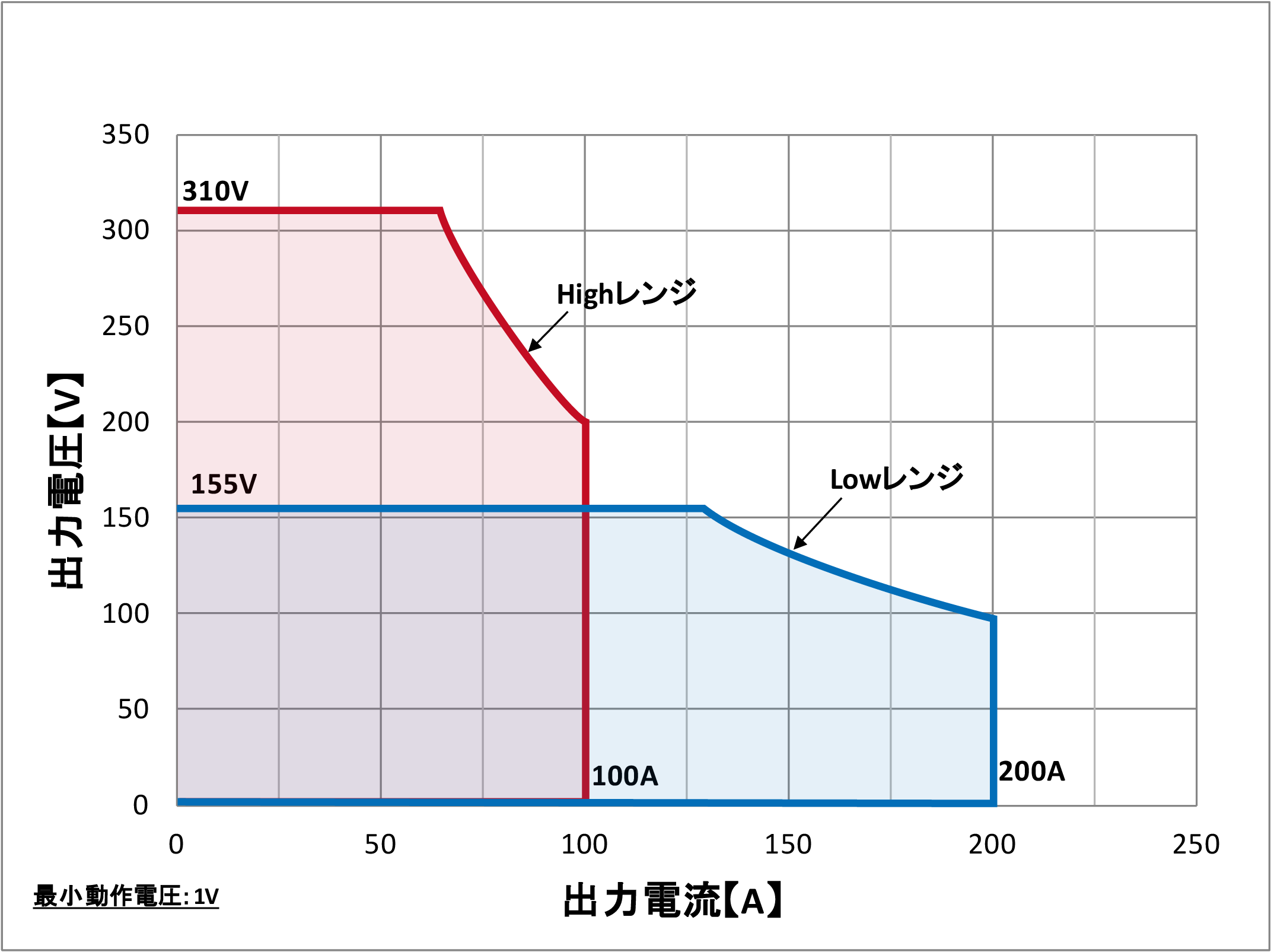

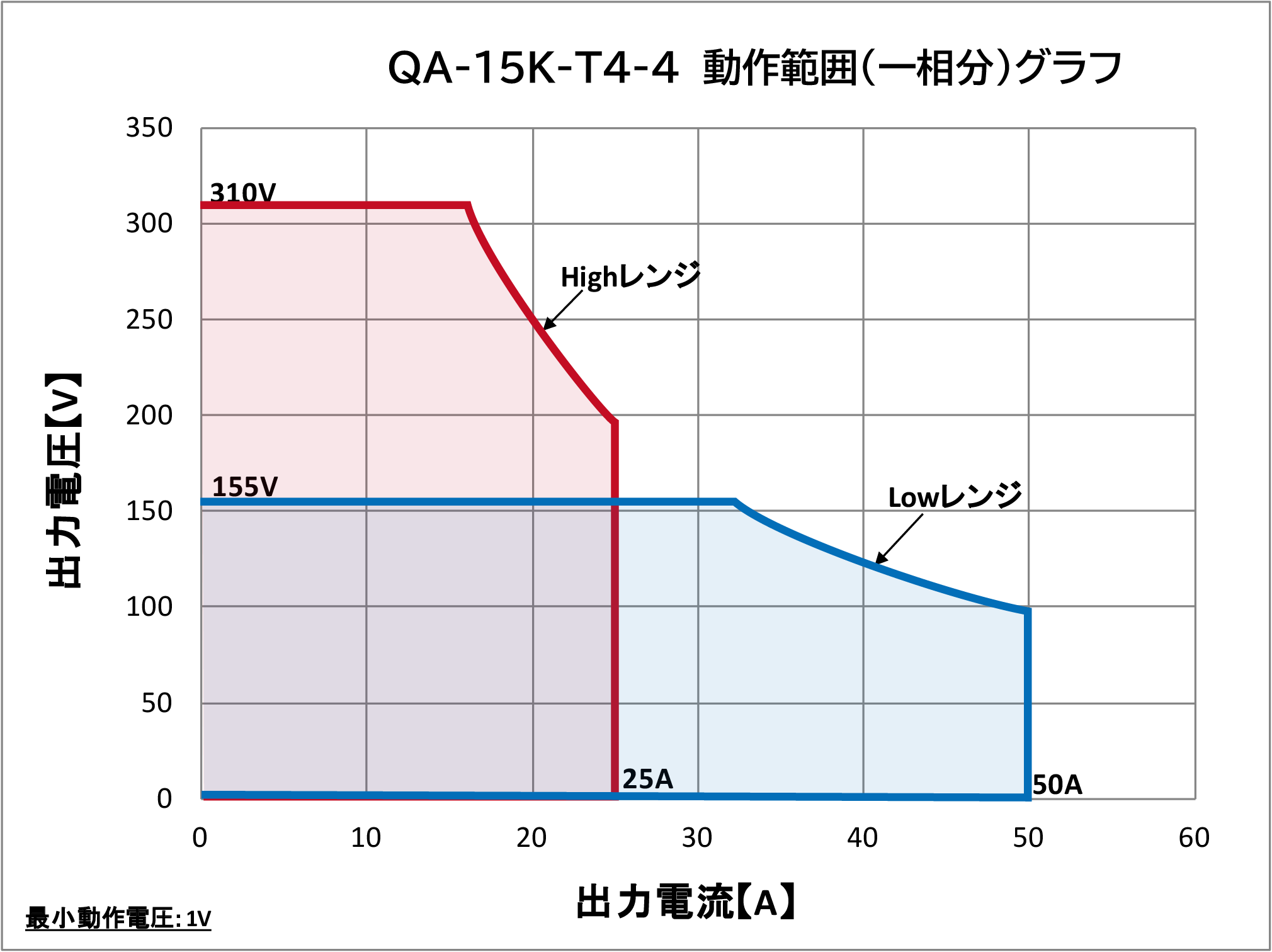

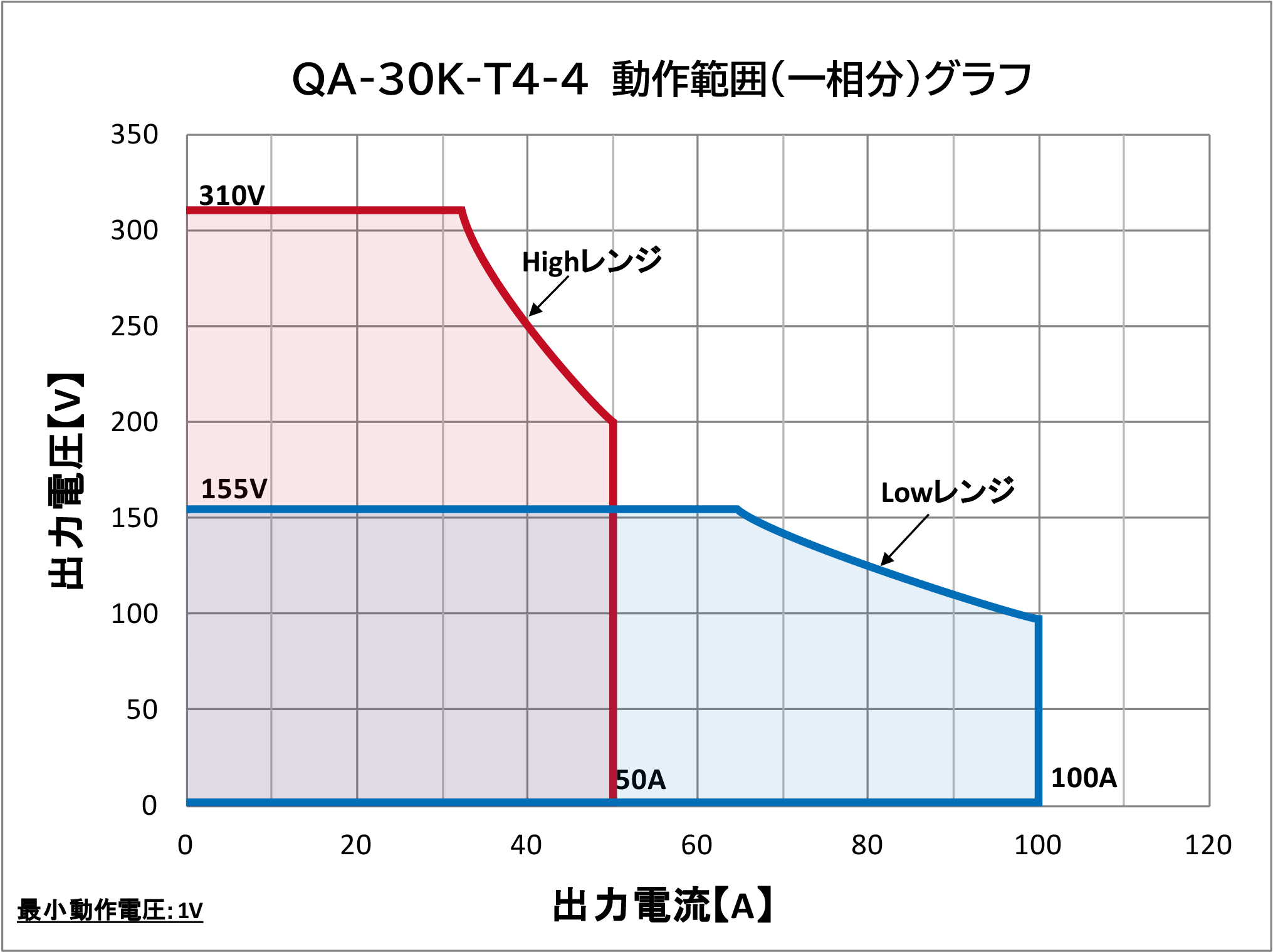

QA-T4-4シリーズ
| 型名 | QA-15K-T4-4(三相15 kVA) | QA-30K-T4-4 (三相30 kVA) | QA-60K-T4-4(三相60 kVA) | QA-90K-T4-4(三相90 kVA) | ||
|---|---|---|---|---|---|---|
| 交流出力（AC 実効値） | ||||||
| 相/線数 | 三相4線 | |||||
| 定格 | 定格電圧 | 155 Vrms / 310 Vrms | ||||
| 定格電流 | 50 Arms / 25 Arms | 100 Arms / 50 Arms | 200 Arms / 100 Arms | 300 Arms / 150 Arms | ||
| 定格電力 | 15 kVA | 30 kVA | 60 kVA | 90 kVA | ||
| 交流電圧 | 出力相電圧設定範囲 | 0～155 V / 0～310 V / オートレンジ | ||||
| 出力線電圧設定範囲 | 0～269 V / 0～537 V / オートレンジ | |||||
| 設定分解能 | 0.1 V | |||||
| 設定確度*1 *2 | 10 V以上 : ± (1 % of setting + 2 counts)、10 V未満 : ± (1 % of setting + 4 counts) | |||||
| 入力電源変動 | ± 0.1 V | |||||
| 負荷変動 | 相電圧(L - N)：± (0.5% of Setting + 0.5 V)、線間電圧(L -L)：± (1 % of Setting + 1 V)（抵抗負荷） | |||||
| DCオフセット電圧 | ±20 mV（typ） | |||||
| 応答時間 | 2 msec（10～90 %, typ） |
|||||
| 交流最大電流 | 0～155 V | 50 A @ 100 V | 100 A @ 100 V | 200 A @ 100 V | 300 A @ 100 V | |
| 0～310 V | 25 A @ 200 V | 50 A @ 200 V | 100 A @ 200 V | 150 A @ 200 V | ||
| 周波数 | 設定範囲 | 360 Hz～440 Hz | ||||
| 設定分解能 | 1 Hz | |||||
| 設定確度 | ± (0.02 % of Setting) | |||||
| THD (全高調波歪み)*3 | 1 %以下（360 Hz～440 Hz、抵抗負荷） | |||||
| クレストファクタ*3 | ≦ 4 | |||||
| 負荷力率 | 0～1（進相または遅相、360 Hz～440 Hz、外部からの電力注入および回生動作は行えません) | |||||
| リモートセンス | レンジ L | 最大 10 V保証 | ||||
| レンジ H | 最大 20 V保証 | |||||
| 測定機能（交流は実効値） | ||||||
| 交流電圧 | 相電圧測定範囲 | 0～155.0 V / 0～310.0 V | ||||
| 線電圧測定範囲 | 0～269.0 V / 0～537.0 V | |||||
| 測定分解能 | 0.1 V | |||||
| 測定確度*1 *2 | ± (1 % of Reading + 2 counts) | |||||
| 交流電流 | 測定範囲 | L | 0.00～35.00 A | |||
| H | 30.0～350.0 A | |||||
| 測定分解能 | L | 0.01 A | ||||
| H | 0.1 A | |||||
| 測定確度*1 | L | ± (1 % of Reading + 5 count) | ||||
| H | ± (1 % of Reading + 1 count) | |||||
| 周波数 | 測定範囲 | 360 Hz～440 Hz | ||||
| 分解能 | 0.1 Hz | |||||
| 確度 | ± 0.1 Hz | |||||
| 交流有効電力 | 測定範囲 | L | 0.000～3.500 kW | |||
| H | 3.00～40.00 kW | |||||
| 測定分解能 | L | 0.001 kW | ||||
| H | 0.01 kW | |||||
| 測定確度 *1 | L | ± (1.5 % of Reading + 5 count) | ||||
| H | ± (1.5 % of Reading + 1 count) | |||||
| 力率 | 測定範囲 | 0～1.000 （計算式：W/V×A） | ||||
| 測定分解能 | 0.001 | |||||
| 一般仕様 | ||||||
| 供給電源 | 入力定格 | 三相3線 | ||||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47～63 Hz | |||||
| 力率(最大負荷時) | 0.90以上 | |||||
| 効率(最大負荷時) | 80 %以上 (全負荷時) | |||||
| 入力電力 | 最大負荷時、PFC付き | 20.8 kVA | 41.7 kVA | 83.3 kVA | 125 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 66.8 A | 133.6 A | 267 A | 401 A | |
| 入力形態 | 端子台 | |||||
| 質量 | 本体のみ*4 | 380kg | 550 kg | 950 kg | 1500 kg | |
| 外形寸法 | キャスター含む | 600 ×948 ×986 [mm] | 1000 × 1663 × 986 [mm] | 1000 × 1755 × 986 [mm] |
||
| 固定方法 | レベラによる固定 | |||||
| 移動方式 | キャスターによる自走式 | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃～ + 40 ℃ | |||||
| 動作湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 保存温度 | -20 ℃～ + 60 ℃ | |||||
| 保存湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 高度 | 海抜 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | ||||
| 入力-FG間 | ||||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 M Ω 以上 | ||||
| オプション | ||||||
| QO-C-01 | GP-IBインタフェース | 専用GP-IB⇔RS-232C変換BOXを使用（QUADシリーズ共通オプション） | ||||
| AO-16 | 耐震用筐体固定ボルト | 筐体上部に取り付け | ||||
| AO-17 | アンカーボルト固定金具 | 筐体の四隅に取り付け可能 | ||||
| AO-19 *4 | パトランプ（出力時点灯） | （パトランプ社製 SL08シリーズ、専用金具付） | ||||
*1: 出力電圧が 5 V以下の時、確度保証はありません。
*2: 出力電圧が 5 Vを超え 30 V以下の時、”Volt Adj”=ONでこの仕様を満たします。
*3: 出力電圧が 5 V以下（600 Vオプションでは 10 V以下）の時、確度保証はありません。
*4:工場出荷オプションです。

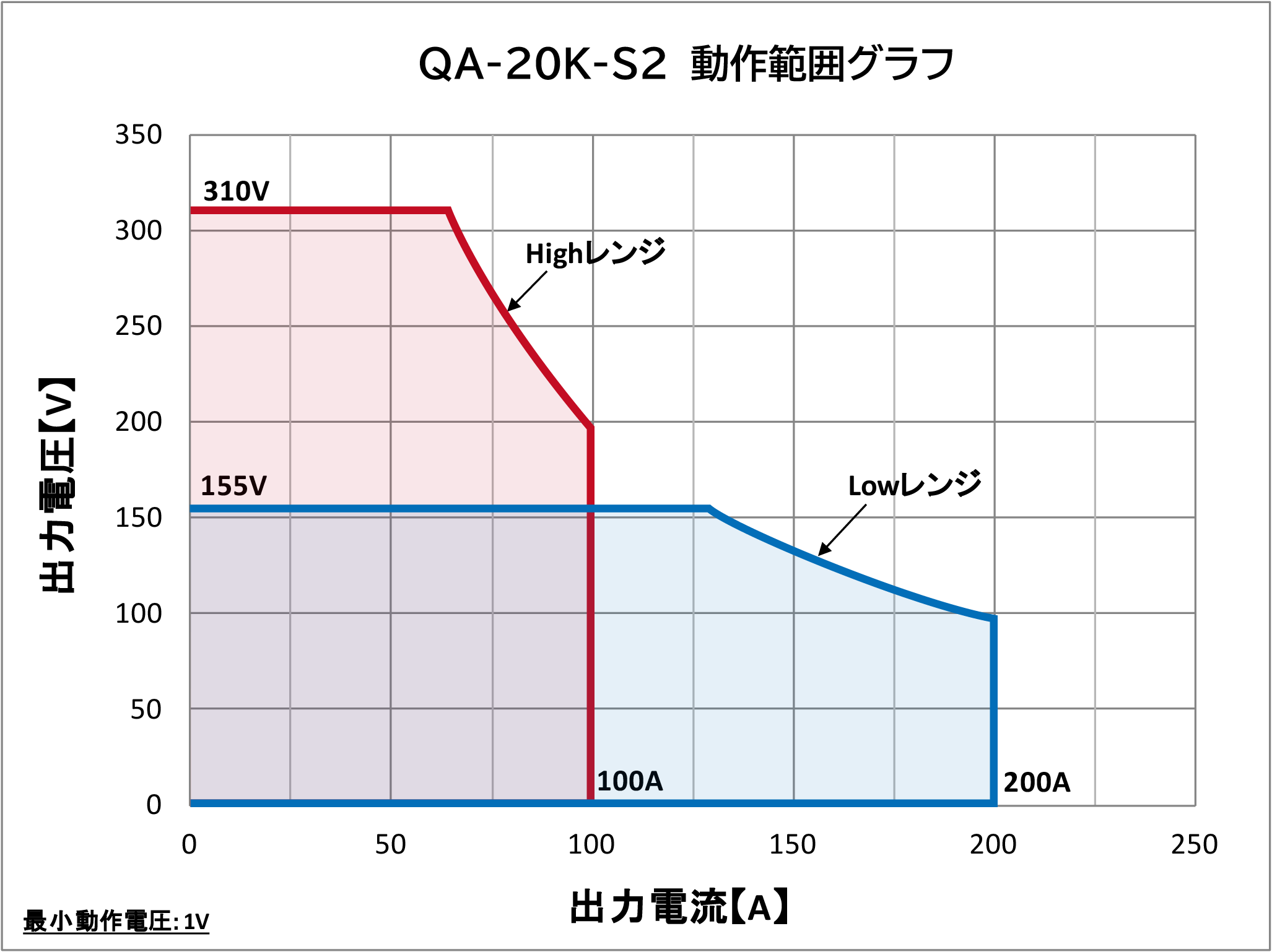

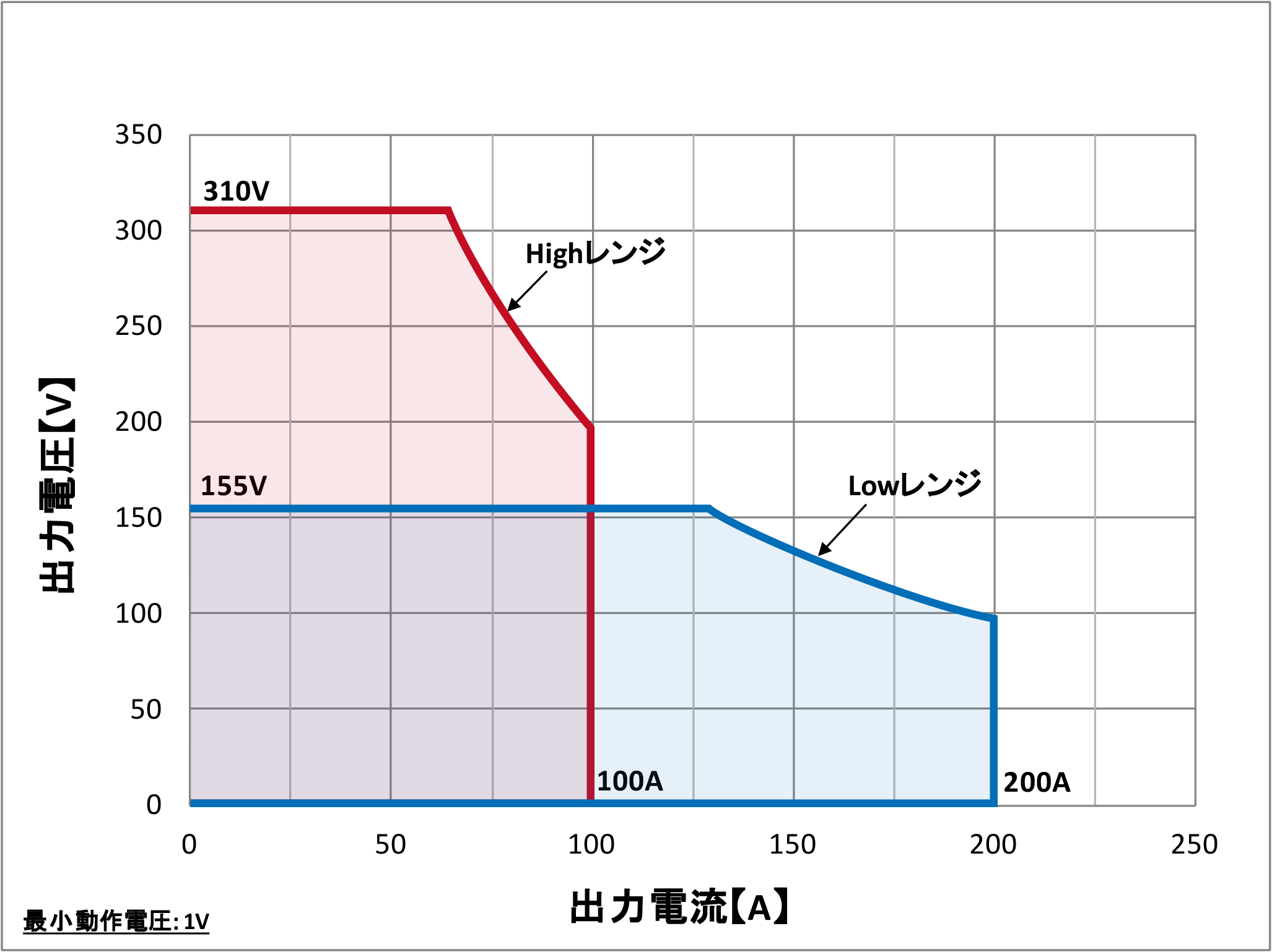

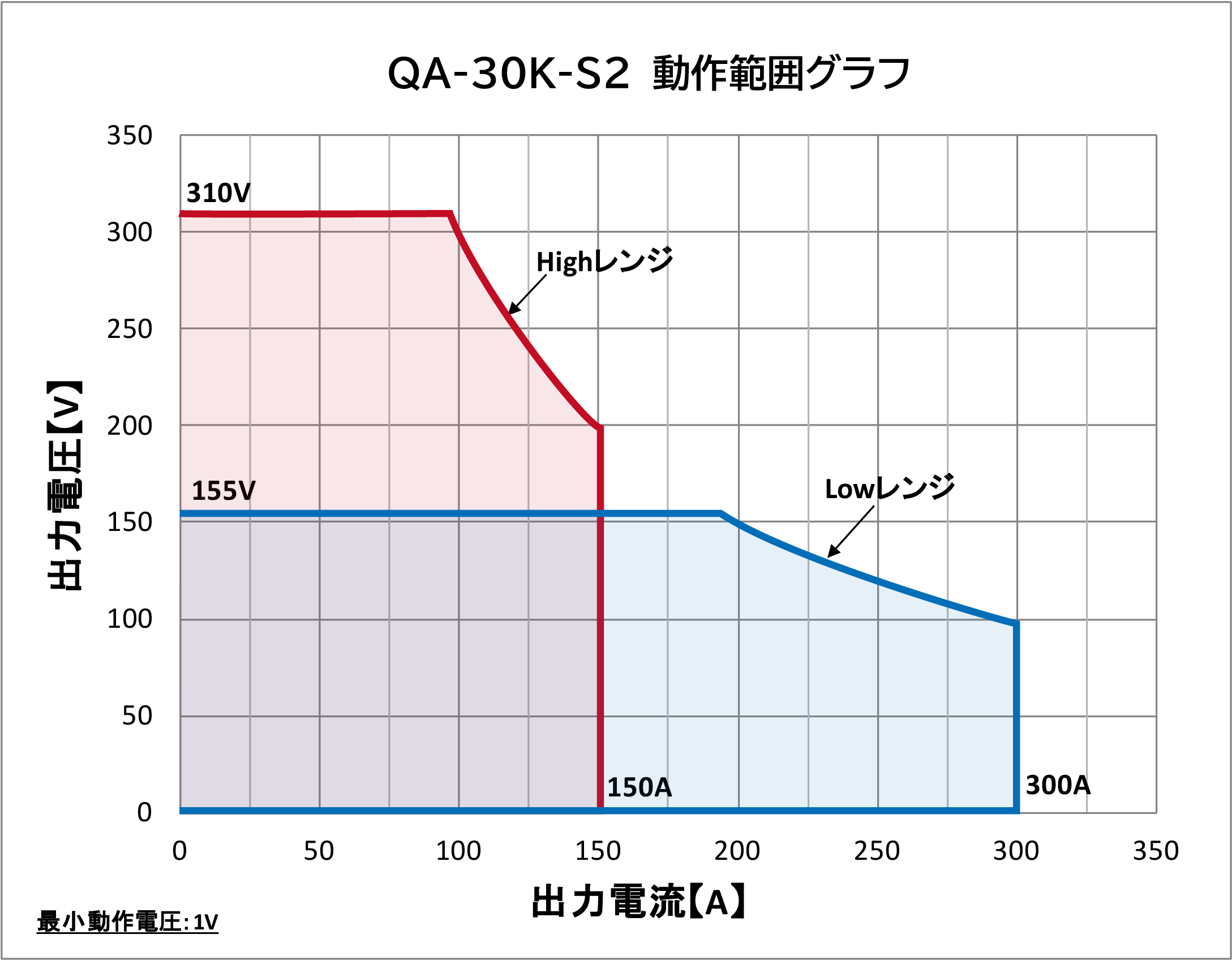

QA-S2シリーズ
S-2571(1.4)

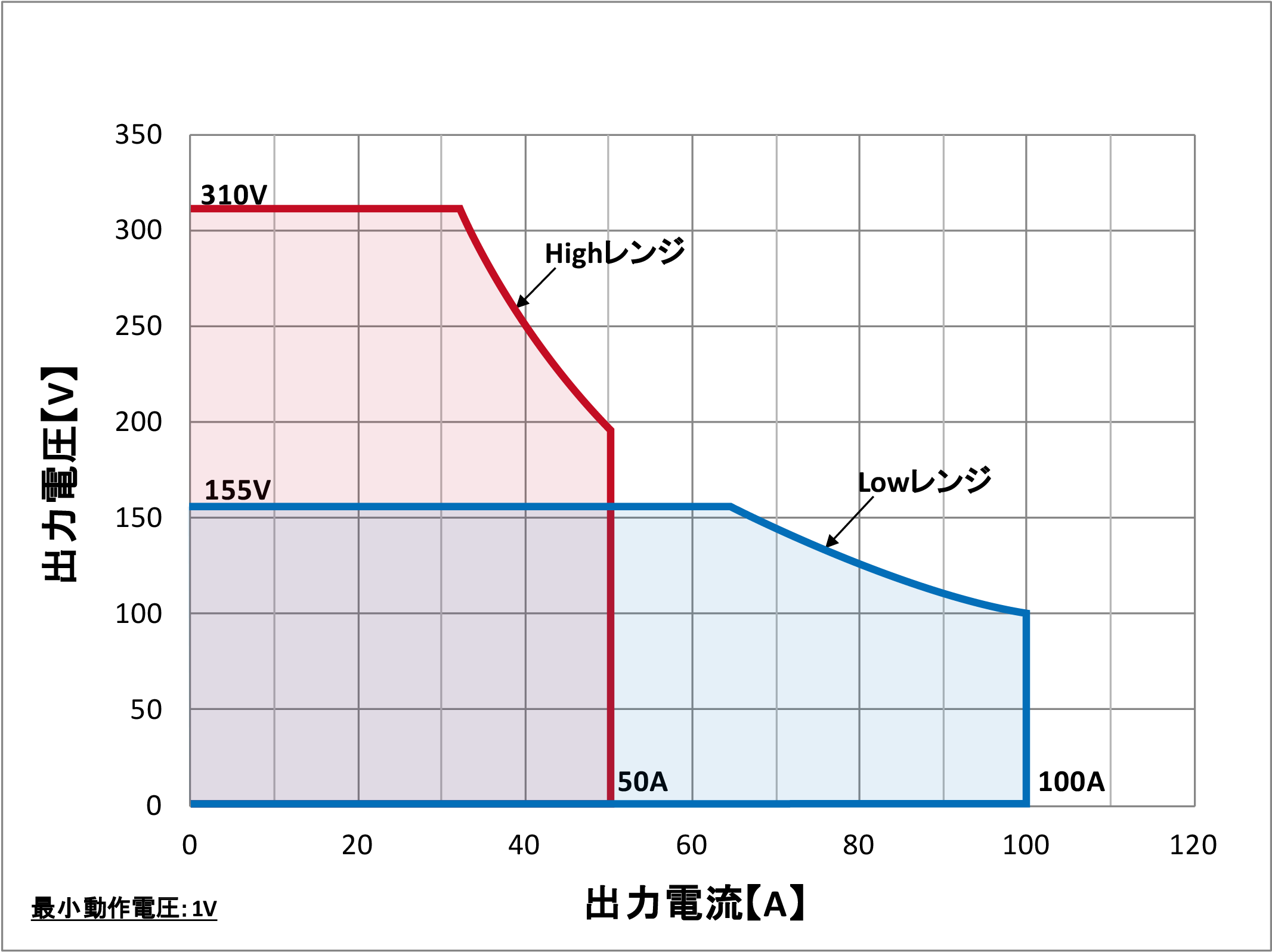

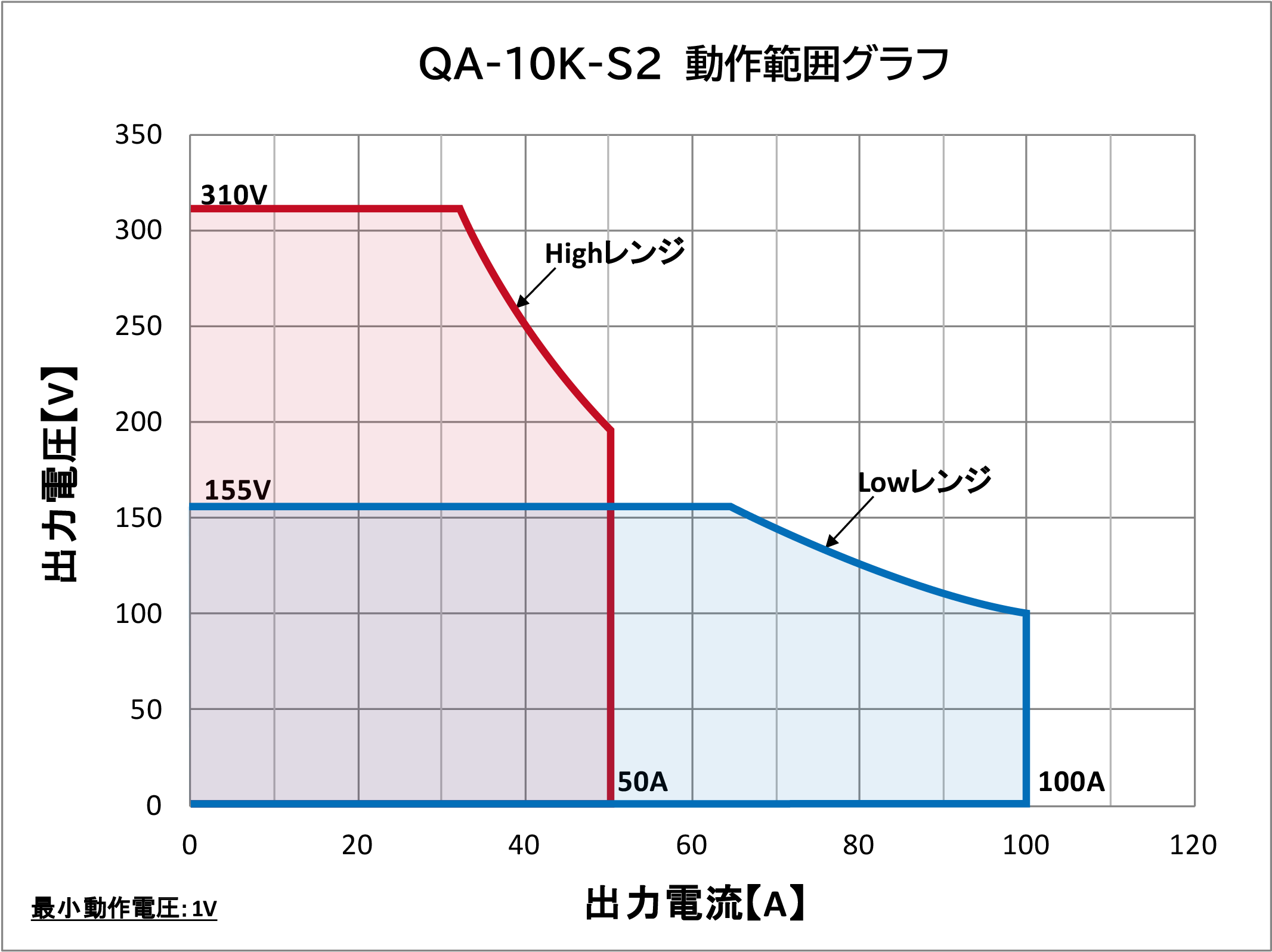

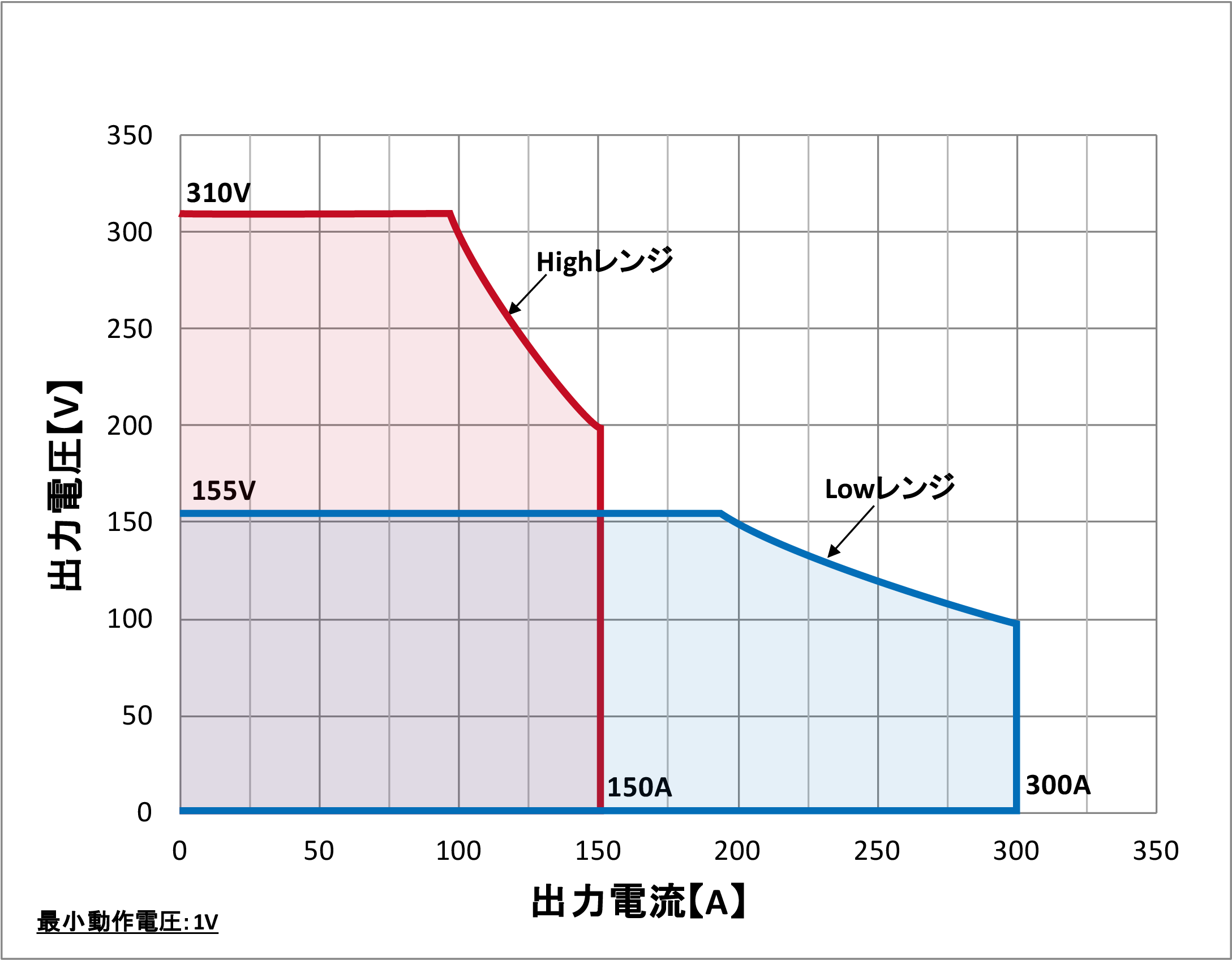

| 型名 | QA-10K-S2 (単相10 kVA) | QA-20K-S2 (単相20 kVA) | QA-30K-S2 (単相30 kVA) | ||
|---|---|---|---|---|---|
交流出力（AC実効値） |
|||||
| 相/線数 | 単相2線 | ||||
| 定格 | 定格電圧 | 155 Vrms / 310 V | |||
| 定格電流 | 100 Arms / 50 A | 200 Arms / 100 Arms | 300 Arms / 150 Arms | ||
| 定格電力 | 10 kVA | 20 kVA | 30 kVA | ||
| 交流電圧 | 出力電圧設定範囲 | 0～155 V / 0～310 V / オートレンジ | |||
| 設定分解能 | 0.1 V | ||||
| 設定確度 *1 *2 | ± (1 % of setting + 2 counts) | ||||
| 入力電源変動 | ± 0.1 V | ||||
| 負荷変動 | ± (0.5 % of Setting + 0.5 V) (抵抗負荷) | ||||
| DCオフセット電圧 | ±20 mV（typ） | ||||
| 応答時間 | 2 msec（10～90 %, typ） |
||||
| 交流最大電流 | 0〜155 V | 100 A @ 100 V | 200 A @ 100 V | 300 A @ 100 V | |
| 0〜310 V | 50 A @ 200 V | 100 A @ 200 V | 150 A @ 200 V | ||
| 周波数 | 設定範囲 | 40 Hz ～ 70 Hz | |||
| 設定分解能 | 0.1 Hz | ||||
| 設定確度 | ± (0.02 % of Setting) | ||||
| THD (全高調波歪み) *3 | 0.6 %以下（40 Hz～70 Hz、抵抗負荷） | ||||
| クレストファクタ *3 | ≦ 4 | ||||
| 負荷力率 | 0～1（進相または遅相、40 Hz～70 Hz、外部からの電力注入および回生動作は行えません） | ||||
| リモートセンス | レンジ L | 最大 10 V保証 | |||
| レンジ H | 最大 20 V保証 | ||||
測定機能（交流は実効値 |
|||||
| 交流電圧 | 相電圧測定範囲 | 0〜155.0 V / 0～310.0 V | |||
| 線電圧測定範囲 | 0〜269.0 V / 0～537.0 V | ||||
| 測定分解能 | 0.1 V | ||||
| 測定確度 *1 *2 | ± (1 % of Reading + 2 counts) | ||||
| 交流電流 | 測定範囲 | L | 0.00～35.00 A | ||
| H | 30.0～350.0 A | ||||
| 測定分解能 | L | 0.01 A | |||
| H | 0.1 A | ||||
| 測定確度 *1 | L | ± (1 % of Reading + 5 count) | |||
| H | ± (1 % of Reading + 1 count) | ||||
| 周波数 | 測定範囲 | 40 Hz～70 Hz | |||
| 測定分解能 | 0.1 Hz | ||||
| 測定確度 | ± (0.1 Hz of Reading + 1 count) | ||||
| 交流有効電力 | 測定範囲 | L | 0.000～3.500 kW | ||
| H | 3.00～40.00 kW | ||||
| 測定分解能 | L | 0.001 kW | |||
| H | 0.01 kW | ||||
| 測定確度 *1 | L | ± (1 % of Reading + 5 count) | |||
| H | ± (1 % of Reading + 1 count) | ||||
| 力率 | 測定範囲 | 0～1.000 （計算式：W/V×A） | |||
| 測定分解能 | 0.001 | ||||
保護機能 |
|||||
| 過電圧保護（OVP） | 出力電圧値が定格の5%又は設定電圧保証値を超えた | ||||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | ||||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | ||||
| 過熱保護（OTP） | 本体放熱用ヒートシンクまたはトランスが設定した温度を超えた | ||||
| 短絡保護 | 出力短絡を検知した | ||||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | ||||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +15 %を超えた | ||||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -15 %を超えた | ||||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | ||||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | |||
| 電力 | 出力電力が設定したリミット値を超えた | ||||
その他の機能 |
|||||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | ||||
| タイマ時間設定 | レンジ | 1～9999（0=連続） | |||
| 単位 | 秒、分、時間から選択可能 | ||||
| ソフトスタート機能 | 設定範囲 | 0.1～999.9 s | |||
| 設定分解能 | 0.1 s | ||||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
||||
| オートループサイクル | 0=連続、OFF=1回、2～9999（倍率を×1、×10、×100を選択） | ||||
| 校正機能 | フロントパネルから校正可能 | ||||
| 故障診断機能 | 各種故障内容をコード番号で表示 | ||||
| 積算機能 | 総稼働時間（単位：分） | ||||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | ||||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | ||||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | ||||
| 操作ボタン | フロントパネルに装備 | ||||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | ||||
動作表示 |
|||||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | |||
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点滅 | |||
| 動作異常時 | FAIL LED 点滅 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
||||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | |||
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | |||
| 出力電圧レンジ | Lowレンジ時 | 0～155 V LED 点灯 | |||
| Highレンジ時 | 0～310 V LED 点灯 | ||||
| 電圧値表示 | 線電圧表示時 | LINE LED 点灯 | |||
| 相電圧表示時 | PHASE LED 点灯 | ||||
| 出力電力容量表示 | P LED 点灯 | ||||
| 力率表示 | PF LED 点灯 | ||||
| テスト時間表示 | T LED 点灯 | ||||
| プログラムメモリ状態表示 | P-S LED 点灯 | ||||
外部コントロール |
|||||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します | ||
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | ||||
| DI/DOコントロール （D-Sub 25ピンコネクタ） | 入力信号 | 非常停止 | 非常停止を実行 | ||
| INTERLOCK | 本体パネル制御のTEST実行を無効にします | ||||
| 出力信号 | FAIL | 動作異常アラーム | |||
| PROSESSING | プログラム試験中 | ||||
| STANDBY | プログラム試験待機中 | ||||
| EMERGENCY | 非常停止アラーム | ||||
| 電源供給 | + 12 V | +12 V（最大250 mA）を供給（パトランプLED用サービス電源） | |||
| 出力同期 信号 | 信号レベル | Lowレベル（0 V～1.0 V）、Highレベル（3 V～5 V） | |||
| 機能 | 出力 ON時 Highレベル / 出力 OFF時 Lowレベル | ||||
インターフェース |
|||||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | |||
| Type-A コネクタ | |||||
| 機能 | USBメモリからFWアップデートを実行 | ||||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | |||
| Type-B コネクタ | |||||
| 機能 | USB通信により各種プログラムを実行 | ||||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
|||
| RJ-45 コネクタ | |||||
| TCP/IP IPv4、Keep Alive対応 | |||||
| RS-232C | ハードウェア | D-SUB 9-pin | |||
| ボーレート : 115200 bps | |||||
| データ長 : 8 bit、ストップビット : 1 bit、パリティビット : なし、フロー制御:なし | |||||
一般仕様 |
|||||
| 供給電源 | 入力定格 | 三相3線 | |||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47～63 Hz | ||||
| 力率（最大負荷時） | 0.90以上 | ||||
| 効率（最大負荷時） | 80 %以上 (全負荷時) | ||||
| 入力電力 | 最大負荷時、PFC付き | 13.9 kVA | 27.8 kVA | 41.7 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 44.5 A | 89.1 A | 133.6 A | |
| 入力形態 | 端子台 | ||||
| 質量 | 本体のみ | 230 kg | 350 kg | 540 kg | |
| 外形寸法 | 突起部含む | W：430 H：839 D：736 [mm] | W：600 H：948 D：986 [mm] |
||
| 固定方法 | レベラによる固定 | ||||
| 移動方式 | キャスターによる自走式 | ||||
| 環境条件 | 動作環境 | 屋内使用 | |||
| 動作温度 | 0 ℃～ + 40 ℃ | ||||
| 動作湿度 | 20 % Rh～85 % Rh（結露なし） | ||||
| 保存温度 | -20 ℃～ + 60 ℃ | ||||
| 保存湿度 | 20 % Rh～85 % Rh（結露なし） | ||||
| 高度 | 海抜 2000 m 以下 | ||||
| 冷却方式 | ファンによる強制空冷 | ||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | |||
| 入力-FG間 | |||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 M Ω 以上 | |||
オプション |
|||||
| QO-C-01 | GP-IBインタフェース | 専用GP-IB⇔RS-232C変換BOXを使用（QUADシリーズ共通オプション） | |||
| AO-01 *4 | アナログコントロール電圧 | 0 V～10 V | |||
| 出力電圧制御 | 外部アナログ入力電圧に応じて出力電圧を制御（AC 0～310 V） | ||||
| 出力周波数制御 | 外部アナログ入力電圧に応じて出力周波数を制御（40～70 Hz） | ||||
| AO-02（10kVA） *4 AO-04（20kVA） *4 AO-05（30kVA） *4 | 出力電圧350 Vオプション | 出力：350 V | |||
| AO-08（10kVA） *4 AO-10（20kVA） *4 AO-11（30kVA） *4 | 出力電圧600 Vオプション | 出力：600 V | |||
| AO-14 *4 | 逆電流保護 | 電力が回生された場合に内部回路を保護する機能 | |||
| AO-16 | 耐震用筐体固定ボルト | 筐体上部に取り付け | |||
| AO-17 | アンカーボルト固定金具 | 筐体の四隅に取り付け可能 | |||
| AO-18 *4 | 瞬時過負荷対応 | 定格容量の 3倍 1秒以下（時限、1秒超は電圧垂下 110 %まで低下） 定格電流の 3倍 1秒以下 |
|||
| AO-19 *4 | パトランプ固定金具 | パトライト社製 SL08シリーズを固定するための金具 （パトランプ固定用ネジ穴標準装備） |
|||
*1: 出力電圧が 5 V以下の時、確度保証はありません。
*2: 出力電圧が 5 Vを超え30 V以下の時、”Volt Adj”=ONでこの仕様を満たします。
*3: 出力電圧が定格電圧（Lレンジ100V/Hレンジ200V）の時、この仕様を満たします。
*4: 工場出荷オプションです。
全モデル共通
| 保護機能 | |||
|---|---|---|---|
| 過電圧保護（OVP） | 出力電圧値が設定電圧の +5 Vを超えた | ||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | ||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | ||
| 過熱保護（OTP） | 本体放熱用ヒートシンクまたはトランスが設定した温度を超えた | ||
| 短絡保護 | 出力短絡を検知した | ||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | ||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +20 %を超えた | ||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -20 %を超えた | ||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | ||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | |
| 電力 | 出力電力が設定したリミット値を超えた | ||
| その他の機能 | |||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | ||
| タイマ時間設定 | レンジ | 1～9999（0=連続） | |
| 単位 | 秒、分、時間から選択可能 | ||
| ソフトスタート機能 | 設定範囲 | 0.1～999.9 s | |
| 設定分解能 | 0.1 s | ||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
||
| オートループサイクル | 0=連続、OFF=1回、2～9999（倍率を×1、×10、×100を選択） | ||
| 校正機能 | フロントパネルから校正可能 | ||
| 故障診断機能 | 各種故障内容をコード番号で表示 | ||
| 積算機能 | 総稼働時間（単位：分） | ||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | ||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | ||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | ||
| 操作ボタン | フロントパネルに装備 | ||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | ||
| 動作表示 | |||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | |
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点灯 | |
| 動作異常時 | FAIL LED 点灯 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | |
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | |
| 出力電圧レンジ | Lowレンジ時 | 0～155 V LED 点灯 | |
| Highレンジ時 | 0～310 V LED 点灯 | ||
| 電圧値表示 | 線電圧表示時 | LINE LED | |
| 相電圧表示時 | PHASE LED | ||
| 出力電力容量表示 | P LED | ||
| 力率表示 | PF LED | ||
| テスト時間表示 | T LED | ||
| プログラムメモリ状態表示 | P-S LED | ||
| 外部コントロール | |||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します |
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | ||
| DI/DOコントロール （D-Sub 25ピンコネクタ） | 入力信号 | 非常停止 | 非常停止を実行 |
| INTERLOCK | 本体パネル制御を無効にします | ||
| 出力信号 | FAIL | 動作異常アラーム | |
| PROSESSING | プログラム試験中アラーム | ||
| STANDBY | プログラム試験待機中アラーム | ||
| EMERGENCY | 非常停止アラーム | ||
| 電源供給 | + 12 V | +12 V（最大250 mA）を供給（パトランプLED用サービス電源） | |
| トリガ出力 | 信号レベル | Lowレベル（0 V～1.0 V）、Highレベル（3 V～5 V） | |
| 機能 | 出力 ON時 Highレベル / 出力 OFF時 Lowレベル / パルス出力 | ||
| インターフェース | |||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | |
| Type-A コネクタ | |||
| 機能 | USBメモリからFWアップデートを実行 | ||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | |
| Type-B コネクタ | |||
| 機能 | USB通信により各種プログラムを実行 | ||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
|
| RJ-45 コネクタ | |||
| TCP/IP IPv4、Keep Alive対応 | |||
| RS-232C | ハードウェア | D-SUB 9-pin | |
| ボーレート : 115200 bps | |||
| データ長 : 8 bit、ストップビット : 1 bit、パリティビット : なし、フロー制御:なし | |||
| その他 | |||
| 推奨パトランプ | パトランプ | パトライト社製 SL08シリーズ（パトランプ固定用ネジ穴標準装備） | |
*1: 出力電圧が 5 V以下の時、確度保証はありません。
*2: 出力電圧が 5 Vを超え30 V以下の時、”Volt Adj”=ONでこの仕様を満たします。
*3: 出力電圧が 5 V以下（600Vオプションでは 10 V以下）の時、確度保証はありません。
*4: 0～310 Vの時は 5 V（0～600 Vオプションでは 10 V）を超える出力出力電圧の場合に仕様確度を満たします。
*5: 出力電圧が 5 V以下の時、仕様確度を満たします。
※暫定版のため変更の可能性がございます。
交流電源を活用したアプリケーションをご紹介します。
始動電流に対応したモーター試験用周波数変換器（交流電源）
2024-04-17
パワーコンディショナー評価用の系統模擬電源の構築方法について
2024-04-03
より安全な作業の為に二重化された交流電源の出力遮断機能
2023-11-22
セラミックコンデンサのAC負荷試験に最適な1000V出力対応交流電源
2023-11-08
半波整流電圧波形が出力可能な交流電源
2023-10-04
トランスの励磁電流供給に最適な交流電源
2023-09-06
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
