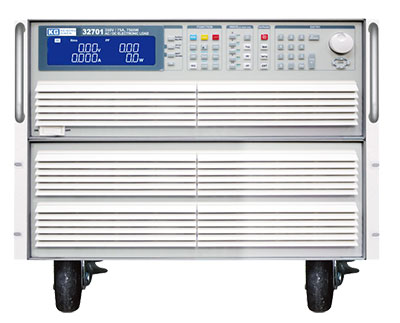

シミュレーション機能を搭載した大容量プログラマブル交流電子負荷です。
単相5.6kWから、マスタースレーブ接続により単相180kW、三相67.5kWまで容量拡張が可能です。AC整流負荷のシミュレーション(IEC62040-3)に対応しております。
ドロッパーDC500VAC350V6機種USB:オプションLAN:オプション
本体標準価格(税抜):¥2,734,000 ~ ¥9,051,000 / 価格表・オプション情報はこちらをクリック >>
型名 | 電圧 | 電流 | 電力 | 標準価格(税抜) |
---|---|---|---|---|
32711 | 350Vrms 500Vdc(*1, *2) | 56A | 5.6kW | ¥2,734,000 |
32701 | 75A | 7.5kW | ¥3,486,000 |
|
32702 | 112.5A | 11.25kW | ¥5,335,000 |
|
32703 | 112.5A | 15kW | ¥6,486,000 |
|
32704 | 112.5A | 18.75kW | ¥7,763,000 |
|
32705 | 112.5A | 22.5kW | ¥9,051,000 |
|
検査成績書 |
||||
32711/REC | 32711検査成績書 | ¥15,000 |
||
32701/REC | 32701検査成績書 | ¥20,000 |
||
32702/REC | 32702検査成績書 | ¥25,000 |
||
32703/REC | 32703検査成績書 | ¥25,000 |
||
32704/REC | 32704検査成績書 | ¥25,000 |
||
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
||
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
||
インターフェースアクセサリー |
||||
13300F810*4 | RS232 Card | ¥28,000 |
||
13300F811*4 | GPIB Card | ¥45,000 |
||
13300F812*4 | USB Card | ¥43,000 |
||
13300F813*4 | LAN Card | ¥86,000 |
||
External Programming Input | 外部アナログ入力 | ¥23,000 |
||
その他オプション |
||||
425Vrms /600Vdc for 32711 | 入力電圧を425Vrms/600Vdcへ変更(32711用) | ¥172,000 |
||
425Vrms /600Vdc for 32701 | 入力電圧を425Vrms/600Vdcへ変更(32701用) | ¥172,000 |
||
425Vrms /600Vdc for 32702 | 入力電圧を425Vrms/600Vdcへ変更(32702用) | ¥257,000 |
||
425Vrms /600Vdc for 32703 | 入力電圧を425Vrms/600Vdcへ変更(32703用) | ¥341,000 |
||
425Vrms /600Vdc for 32704 | 入力電圧を425Vrms/600Vdcへ変更(32704用) | ¥426,000 |
||
425Vrms /600Vdc for 32705 | 入力電圧を425Vrms/600Vdcへ変更(32705用) | ¥511,000 |
*2 工場出荷オプション追加で、425Vrms/600Vdcへ負荷入力定格拡張可能
*3 インターフェースはどれか一つのみ実装が可能です。
- 特長
- 仕様
- 外観図
- カタログ
- アプリケーション
- 大型LCDディスプレイとロータリーノブを採用
- 電圧・電流・電力・周波数・力率の他に全高調波歪率ならびに高調波(電圧・電流)の簡易測定が可能
- 突入電流ならびにサージ電流のシミュレーション機能を内蔵
- 定格電流/電力を2倍までシンク可能なTurbo機能を搭載
- CC, CPモード外部電圧制御に対応
- 150のストア、リコールメモリを装備
- 過電圧、過電流、過電力、加熱保護機能内蔵
32711 / 32701 / 32702
型名 | 32711 | 32701 | 32702 | |
---|---|---|---|---|
電気仕様 |
||||
定格電力 | 5600W | 7500W | 11250W | |
定格電流 | 56Arms / 168Apeak | 75Arms / 225Apeak | 112.5Arms / 337.5Apeak | |
定格電圧 | 50~350Vrms / 500Vdc | |||
定格周波数 | DC,40~440Hz(CC CP Mode) / DC~440Hz(LIN, CR, CV Mode) | |||
OPP(過電力保護) | 5880Wrms または任意設定値 | 7875Wrms または任意設定値 | 11812.5Wrms または任意設定値 | |
OCP(過電流保護) | 58.8Arms または任意設定値 | 78.75Arms または任意設定値 | 118.125Arms または任意設定値 | |
OVP(過電圧保護) | 367Vrms / 525Vdc | |||
OTP(過熱保護) | あり | |||
CCモード 及び リニアCCモード | レンジ | 0~56A | 0~75A | 0~112.5A |
分解能 | 1mA | 1.25mA | 1.875mA | |
確度 ※2) | ±(0.2% of setting + 0.4% of range) @50/60Hz ±(1% of setting + 1% of range) @DC ±(1% of setting + 2% of range) @400Hz |
|||
CRモード | レンジ | 1~20kΩ | 0.8~16kΩ | 0.533 ohm~10.666K ohm |
分解能 ※1) | 0.016666mS | 0.020832mS | 0.031248mS | |
確度 | ±0.4% of (setting + range) @50/60Hz | |||
CVモード | レンジ | 50~350Vrms / 500Vdc | ||
分解能 | 0.1V | |||
確度 | ±(0.4% of setting + 0.4% of range) | |||
CPモード | レンジ | 5600W | 7500W | 11250W |
分解能 | 0.1W | 0.1W | 1W | |
確度 ※2) | ±(0.4% of setting + 0.4% of range) @50/60Hz/DC ±(0.2% of setting + 4% of range) @400Hz |
|||
C.F. (CCモード, CPモード) | レンジ | √2 ~ 5 | ||
分解能 | 0.1 | |||
確度 | (1% / lrms) + 2%F.S. | |||
P.F. (CCモード, CPモード) | レンジ | 0~1 (遅れまたは進み) | ||
分解能 | 0.01 | |||
確度 | 2%F.S. | |||
UPS効率測定 | ノンリニアモード | |||
動作周波数 | Auto ; 40~440Hz | |||
電流レンジ | 0~56A | 0~75A | 0~112.5A | |
P.F.レンジ | 0~1 | |||
PVシステム効率測定 (パワコン:歪率80%) | 抵抗値 + ノンリニア モード | |||
動作周波数 | Auto ; 40~440Hz | |||
電流レンジ | 0~56A | 0~75A | 0~112.5A | |
抵抗レンジ | 1~20kΩ | 0.8 ohm~16K ohm | 0.533 ohm~10.666 Kohm | |
UPS バックアップ時間測定 (CCモード,LINモード, CRモード, CPモード) | UVP(VTH) | 50~350Vrms / 500Vdc | ||
UPS Back-Up Time | 1~99999 Sec. (>27H) | |||
バッテリー放電機能測定 (CCモード, LINモード, CRモード, CPモード) | UVP(VTH) | 50~350Vrms / 500Vdc | ||
バッテリー放電時間 | 1~99999 Sec. (>27H) | |||
UPS オフライン転送時間測定 | 電流レンジ | 0~56A | 0~75A | 0~112.5A |
UVP(VTH) | 2.5V | |||
Time range | 0.15mS~999.99msec. | |||
ターボモード | 最大電流(ON) | 112Arms | 150Arms | 225Arms |
最大電流(OFF) | 56Arms | 75Arms | 112.5Arms | |
ヒューズ試験モード | トリップ時間&ノントリップ時間 | (Turbo ON)0.1~1.0sec. | ||
(Turbo OFF)0.1~9999.9sec. | ||||
測定確度 | ±0.003sec. | |||
繰り返し回数 | 0~255 | |||
Short/OPP/OCP試験機能 | 短絡時間 | (Turbo ON)0.1S~1sec./ (Turbo OFF)0.1S~10sec. Or Cont. | ||
OPP/OCPステップ時間 | (Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec. | |||
OCP Istop | (Turbo OFF)56Arms (Turbo ON)112Arms | (Turbo OFF)75Arms (Turbo ON)150Arms | (Turbo OFF)112.5Arms (Turbo ON)225Arms |
|
OPP Pstop | (Turbo OFF)5600W (Turbo ON)11200W | (Turbo OFF)7500W (Turbo ON)15000W | (Turbo OFF)11250W (Turbo ON)22500W |
|
プログラマブル 突入電流シミュレーション | 開始電流 | 0~112A | 0~150A | 0~225A |
ステップ時間 | 0.1mS~100mS | |||
停止電流 | 0~56A | 0~75A | 0~112.5A | |
プログラマブル サージ電流シミュレーション | S1&S2電流 | 0~112A | 0~150A | 0~225A |
T1&T2時間 | 0.01S~0.5S | |||
S3電流 | 0~56A | 0~75A | 0~112.5A | |
T3時間 | 0.01S~9.99Sec. or Cont | |||
電圧表示 | レンジ | 500V | ||
分解能 | 0.01V | |||
確度 | ±0.1% of (reading + range) | |||
パラメータ | Vrms, V Max/Min, +/-Vpk | |||
電流表示 | レンジ | 28Arms / 56Arms | 37.5Arms / 75Arms | 56.25Arms / 112.5Arms |
分解能 | 0.6mA / 1.2mA | 0.8mA / 1.6mA | 1.2mA / 2.4mA | |
確度 ※2) | ±(0.2% of reading + 0.2% of range) @50/60Hz ±(0.4% of reading + 0.4% of range) @DC ±(0.4% of reading +4% of range) @400Hz |
|||
パラメータ | Irms, V MAX/MIN, +/-Ipk | |||
電力表示 | レンジ | 5600W | 7500W | 11250W |
分解能 | 0.1W | 0.125W | 0.1875W | |
確度 ※2) | ±(0.4% of reading + 0.4% of range) @50/60Hz/DC ±(0.2% of reading + 4% range) @400Hz |
|||
VA表示 | 電流、電圧の測定結果から算出 | |||
力率表示 | レンジ | +/- 0.000~1.000 | ||
確度 | ±(0.002±(0.001/PF)*F) | |||
周波数表示 | レンジ | DC, 40~440Hz | ||
確度 | 0.002 | |||
その他パラメータ表示 | VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD | |||
パワーオン ローディング | パワーオン ローディング機能あり | |||
Load ON / OFF 角度指定 | 負荷開始または停止時の角度について0~359°の間で指定可能 | |||
マスタースレーブ機能(3相アプリケーション) ※3) | マスターユニット1台に対して最大7台のスレーブユニット | |||
外部アナログ入力(オプション) | F.S / 10Vdc, 分解能0.1V | |||
外部同期入力 | TTL | |||
電圧モニター出力(絶縁) | ±500V / ±10V | |||
電流モニター出力(絶縁) | 168Apk / ±10Vpk | 225Apk / ±10Vpk | 337.5Apk / ±10Vpk | |
オプションインターフェース | GPIB, RS-232, LAN, USB | |||
一般仕様 |
||||
入力電源定格電圧 | AC 100V / 200V ±10%, 50/60Hz | |||
動作温度 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||
保管温度 | -20 ~ 70℃ | |||
保管湿度 | 20 ~ 85%RH(結露しないこと) | |||
耐電圧(入力-FG間) | AC1500V,1分間 | |||
耐電圧(入力-負荷端子間) | AC3000V,1分間 | |||
外形寸法(W×H×D) | 480 x 458 x 593 mm | 480 x 458 x 593 mm | 480 x 636 x 593 mm | |
質量 | 58kg | 70kg | 105kg |
※1) mS = milli siemens
※2)定格電流の5%以下の領域ついては確度保証外となります。
32711 56[A] x 5% = 2.8[A]
32701 75[A] x 5% = 3.8[A]
32702 112.5[A] x 5% = 5.6[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。
〇:使用可能 ×:使用不可能
32703 / 32704 / 32705
型名 | 32703 | 32704 | 32705 | |
---|---|---|---|---|
電気仕様 |
||||
定格電力 | 15000W | 18750W | 22500W | |
定格電流 | 112.5Arms / 337.5Apeak | 112.5Arms / 337.5Apeak | 112.5Arms / 337.5Apeak | |
定格電圧 | 50~350Vrms / 500Vdc | |||
定格周波数 | DC,40~440Hz(CC CP Mode) / DC~440Hz(LIN, CR, CV Mode) | |||
OPP(過電力保護) | 15750Wrms または任意設定値 | 19687.5Wrms または任意設定値 | 23625Wrms または任意設定値 | |
OCP(過電流保護) | 118.125Arms または任意設定値 | 118.125Arms または任意設定値 | 118.125Arms または任意設定値 | |
OVP(過電圧保護) | 367.5Vrms / 525Vdc | |||
OTP(過熱保護) | あり | |||
CCモード 及び リニアCCモード | レンジ | 0~112.5A | 0~112.5A | 0~112.5A |
分解能 | 1.875mA | 1.875mA | 1.875mA | |
確度 ※2) | ±(0.2% of setting + 0.4% of range) @50/60Hz ±(1% of setting + 1% of range) @DC ±(1% of setting + 2% of range) @400Hz |
|||
CRモード | レンジ | 0.533~10.666kΩ | 0.533~10.666kΩ | 0.533 ohm~10.666K ohm |
分解能 ※1) | 0.031248mS | 0.031248mS | 0.031248mS | |
確度 | ±0.4% of (setting + range) @50/60Hz | |||
CVモード | レンジ | 50~350Vrms / 500Vdc | ||
分解能 | 0.1V | |||
確度 | ±(0.4% of setting + 0.4% of range) | |||
CPモード | レンジ | 15000W | 18750W | 22500W |
分解能 | 1W | 1W | 1W | |
確度 ※2) | ±(0.4% of setting + 0.4% of range) @50/60Hz/DC ±(0.2% of setting + 4% of range) @400Hz |
|||
C.F. (CCモード, CPモード) | レンジ | √2 ~ 5 | ||
分解能 | 0.1 | |||
確度 | (1% / lrms) + 2%F.S. | |||
P.F. (CCモード, CPモード) | レンジ | 0~1 (遅れまたは進み) | ||
分解能 | 0.01 | |||
確度 | 2%F.S. | |||
UPS効率測定 | ノンリニアモード | |||
動作周波数 | Auto ; 40~440Hz | |||
電流レンジ | 0~112.5A | 0~112.5A | 0~112.5A | |
P.F.レンジ | 0~1 | |||
PVシステム効率測定 (パワコン:歪率80%) | 抵抗値 + ノンリニア モード | |||
動作周波数 | Auto ; 40~440Hz | |||
電流レンジ | 0~112.5A | 0~112.5A | 0~112.5A | |
抵抗レンジ | 0.533~10.666kΩ | 0.533~10.666kΩ | 0.533 ohm~10.666 Kohm | |
UPS バックアップ時間測定 (CCモード,LINモード, CRモード, CPモード) | UVP(VTH) | 50~350Vrms / 500Vdc | ||
UPS Back-Up Time | 1~99999 Sec. (>27H) | |||
バッテリー放電機能測定 (CCモード, LINモード, CRモード, CPモード) | UVP(VTH) | 50~350Vrms / 500Vdc | ||
バッテリー放電時間 | 1~99999 Sec. (>27H) | |||
UPS オフライン転送時間測定 | 電流レンジ | 0~112.5A | 0~112.5A | 0~112.5A |
UVP(VTH) | 2.5V | |||
Time range | 0.15mS~999.99msec. | |||
ターボモード | 最大電流(ON) | 225Arms | 225Arms | 225Arms |
最大電流(OFF) | 112.5Arms | 112.5Arms | 112.5Arms | |
ヒューズ試験モード | トリップ時間&ノントリップ時間 | 0.1~1.0sec. | ||
0.1~9999.9sec. | ||||
測定確度 | ±0.003sec. | |||
繰り返し回数 | 0~255 | |||
Short/OPP/OCP試験機能 | 短絡時間 | (Turbo ON)0.1S~1sec./ (Turbo OFF)0.1S~10sec. Or Cont. | ||
OPP/OCPステップ時間 | (Turbo ON)100msec., up to 10 Steps / (Turbo OFF)100msec. | |||
OCP Istop | (Turbo OFF)112.5Arms (Turbo ON)225Arms | (Turbo OFF)112.5Arms (Turbo ON)225Arms | (Turbo OFF)112.5Arms (Turbo ON)225Arms |
|
OPP Pstop | (Turbo OFF)15000W (Turbo ON)30000W | (Turbo OFF)18750W (Turbo ON)37500W | (Turbo OFF)22500W (Turbo ON)45000W |
|
プログラマブル 突入電流シミュレーション | 開始電流 | 0~225A | 0~225A | 0~225A |
ステップ時間 | 0.1mS~100mS | |||
停止電流 | 0~112.5A | 0~112.5A | 0~112.5A | |
プログラマブル サージ電流シミュレーション | S1&S2電流 | 0~225A | 0~225A | 0~225A |
T1&T2時間 | 0.01S~0.5S | |||
S3電流 | 0~112.5A | 0~112.5A | 0~112.5A | |
T3時間 | 0.01S~9.99Sec. or Cont | |||
電圧表示 | レンジ | 500V | ||
分解能 | 0.01V | |||
確度 | ±0.1% of (reading + range) | |||
パラメータ | Vrms, V Max/Min, +/-Vpk | |||
電流表示 | レンジ | 56.25Arms / 112.5Arms | 56.25Arms / 112.5Arms | 56.25Arms / 112.5Arms |
分解能 | 1.2mA / 2.4mA | 1.2mA / 2.4mA | 1.2mA / 2.4mA | |
確度 ※2) | ±(0.2% of reading + 0.2% of range) @50/60Hz ±(0.4% of reading + 0.4% of range) @DC ±(0.4% of reading +4% of range) @400Hz |
|||
パラメータ | Irms, V MAX/MIN, +/-Ipk | |||
電力表示 | レンジ | 15000W | 18750W | 22500W |
分解能 | 0.25W | 0.3125W | 0.375W | |
確度 ※2) | ±(0.4% of reading + 0.4% of range) @50/60Hz/DC ±(0.2% of reading + 4% range) @400Hz |
|||
VA表示 | 電流、電圧の測定結果から算出 | |||
力率表示 | レンジ | +/- 0.000~1.000 | ||
確度 | ±(0.002±(0.001/PF)*F) | |||
周波数表示 | レンジ | DC, 40~440Hz | ||
確度 | 0.002 | |||
その他パラメータ表示 | VA, VAR, CF_I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD | |||
パワーオン ローディング | パワーオン ローディング機能あり | |||
Load ON / OFF 角度指定 | 負荷開始または停止時の角度について0~359°の間で指定可能 | |||
マスタースレーブ機能(3相アプリケーション) ※3) | マスターユニット1台に対して最大7台のスレーブユニット | |||
外部アナログ入力(オプション) | F.S / 10Vdc, 分解能0.1V | |||
外部同期入力 | TTL | |||
電圧モニター出力(絶縁) | ±500V / ±10V | |||
電流モニター出力(絶縁) | 337.5Apk / ±10Vpk | 337.5Apk / ±10Vpk | 337.5Apk / ±10Vpk | |
オプションインターフェース | GPIB, RS-232, LAN, USB | |||
一般仕様 |
||||
入力電源定格電圧 | AC 100V / 200V ±10%, 50/60Hz | |||
動作温度 | 0 ~ 40℃ | |||
動作湿度 | 20 ~ 85%RH(結露しないこと) | |||
保管温度 | -20 ~ 70℃ | |||
保管湿度 | 20 ~ 85%RH(結露しないこと) | |||
耐電圧(入力-FG間) | AC1500V,1分間 | |||
耐電圧(入力-負荷端子間) | AC3000V,1分間 | |||
外形寸法(W×H×D) | 480 x 814 x 593 mm | 600 x 1285 x 600 mm | 600 x 1285 x 600 mm | |
質量 | 140kg | 260kg | 295kg |
※1) mS = milli siemens
※2)定格電流の5%以下の領域ついては確度保証外となります。
32703 112.5[A] x 5% = 5.6[A]
32704 112.5[A] x 5% = 5.6[A]
32705 112.5[A] x 5% = 5.6[A]
※3) マスタースレーブ機能を使用時、以下のような機能制限があります。
