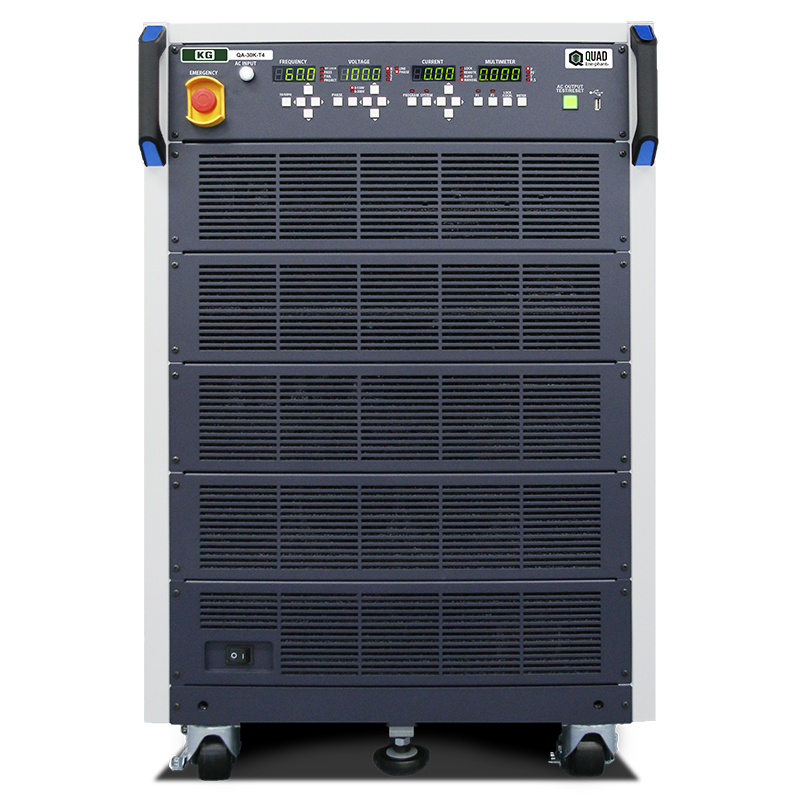

力率0.9以上の高効率を実現した交流電源
最小15kVAから最大90kVAの大容量までカバーし、容量別に一体型とすることで小型・軽量を実現しました。
￥ 5,038,000 ～（標準価格・税抜）
三相スイッチング方式

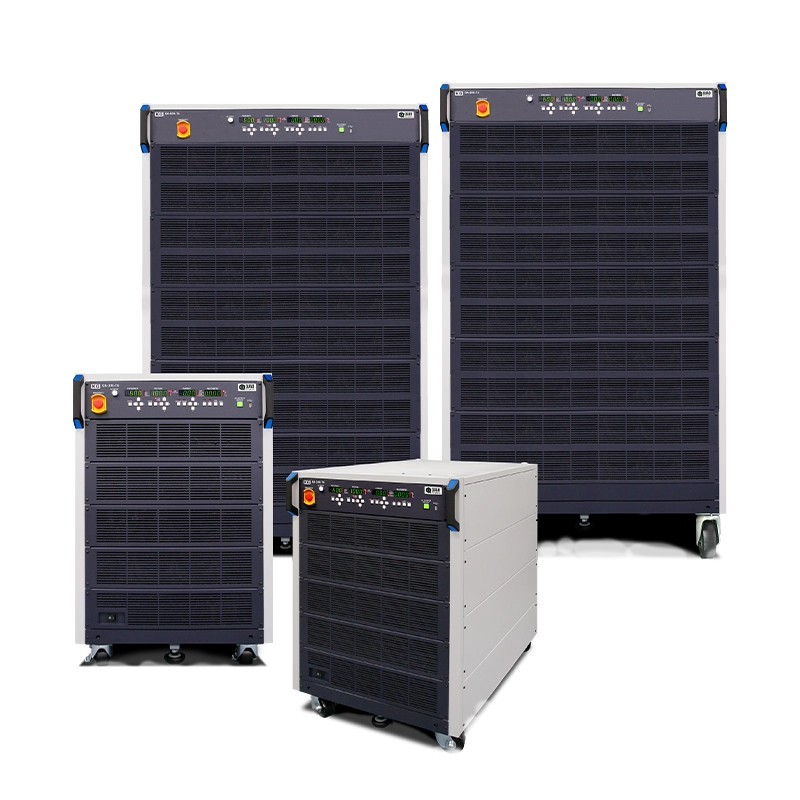

■ QA-T4シリーズ

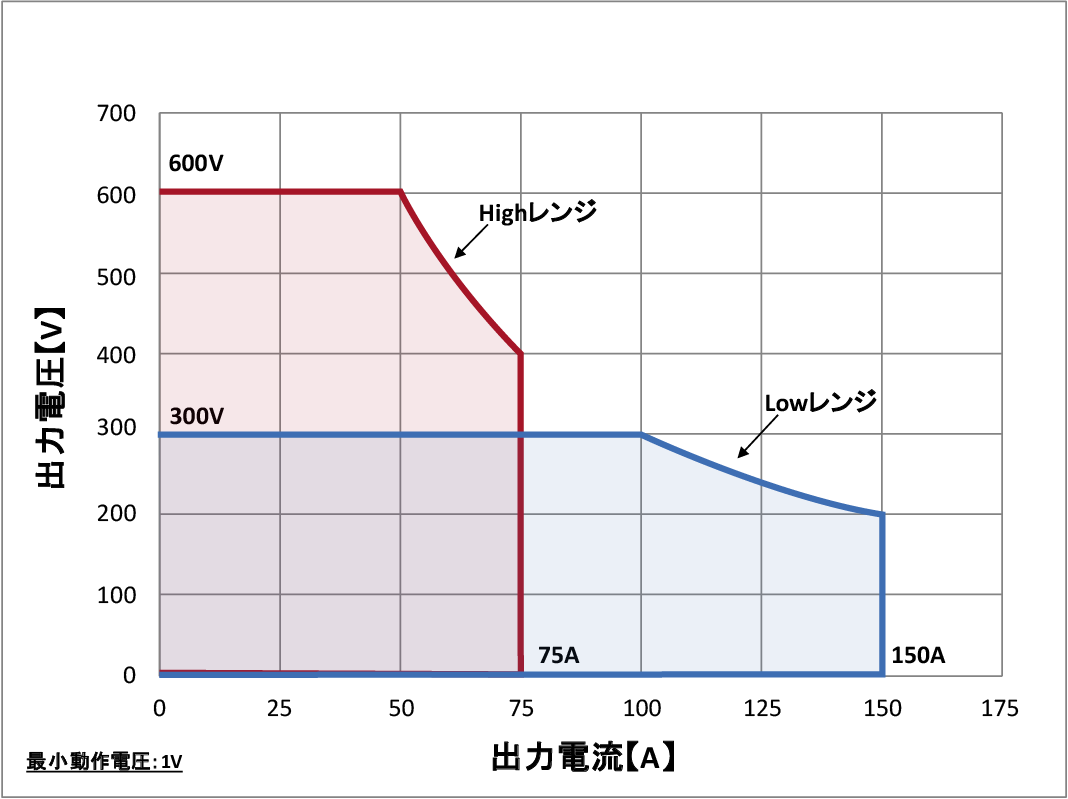

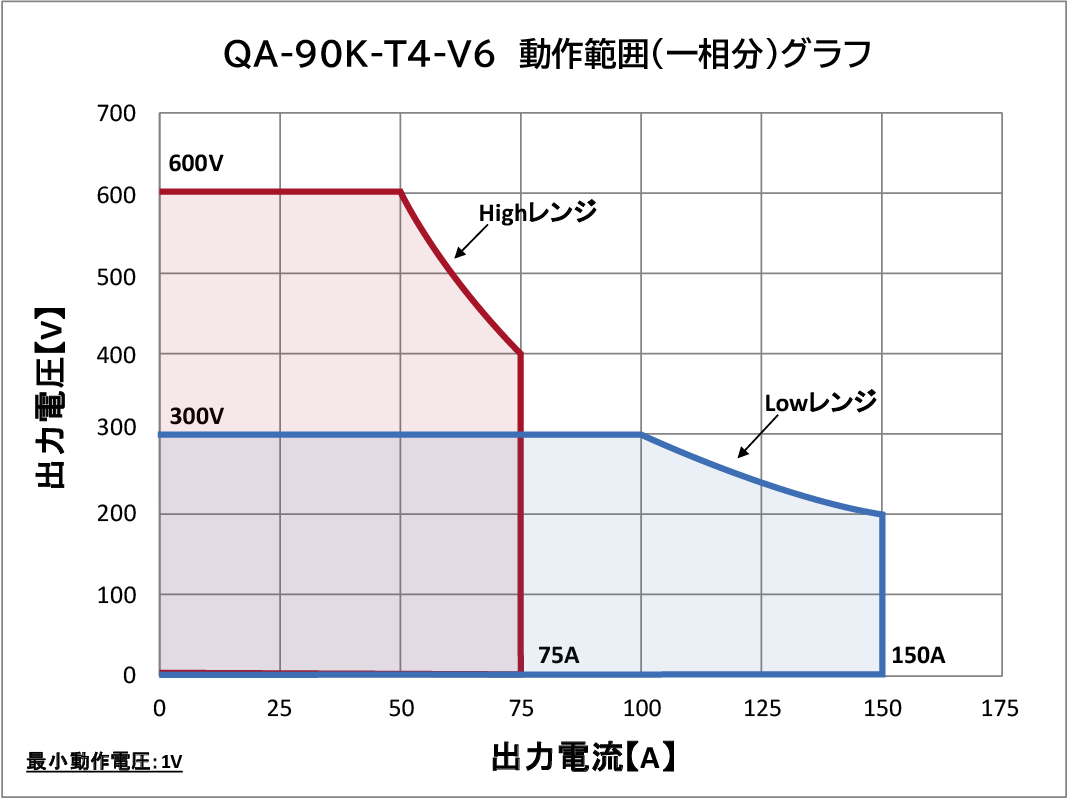

■ QA-T4-V6シリーズ（三相出力600V）
15kVA、30kVA、60kVA、90kVAの4機種
特長
PLC、DI/DOならびにRS-232C/USB/LAN インターフェースを標準化し、オプションのGPIB/RS-232Cコンバータや外部アナログ入力制御（0~10Vdc）を搭載することで、PCベースやPLCによる自動制御が可能。出力電圧は標準で310Ｖ（線間電圧537Ｖ）となり全世界の電源環境の再現をすることができます。また出力電圧350Ｖ（線間606Ｖ）拡張オプションを用いることで電圧変動試験（±20%)の試験が可能です。
モーターの起動電流に対応した時限電流リミット機能を標準搭載。さらにオプションで３倍の瞬時過負荷出力に対応し、あらゆる回転機器に対応した試験が可能となりました。
単線結線図
使いやすさと安全に配慮した8つのポイント
フロントパネル
Ⓐ 周波数・電圧・電流・力率(または電力)をパワーメーターのように4つの値を同時測定可能。
Ⓑ 設定値のUp/Downボタンの他に桁変更ボタンの追加をしました。従来モデルに比べて設定がしやすくなっております。
Ⓒ 従来の各相および線間電圧測定機能に加え、相電圧と線間電圧それぞれの電圧設定ができるよう、新たにLINE/PHASEの切り替え機能を追加しました。ダイレクトに任意電圧設定が可能です。
Ⓓ 一目で入力状態が分かるように照光式出力スイッチを採用しました。
Ⓔ 専用USBポートにUSBメモリを接続することで、プログラム設定値をUSBメモリに保存や呼び出しが可能です。また、ファームウェアのアップデートもこのポートを使って行うことができます。
電圧ソフトスタート機能を標準装備
出力ON時にソフトスタート時間設定を備えており、モーター始動動作中に起動電流なく電圧を上昇させることができます。

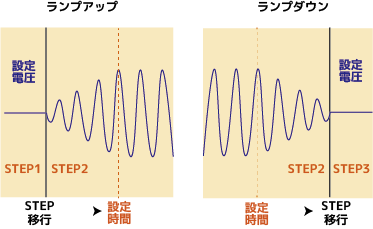

電圧ランプアップ/ダウン機能標準装備
プログラムモード時に各ステップ毎、調整可能なランプアップ時間設定を備えており、モータ始動動作中に起動電流なく電圧を上昇させることができます。
豊富なインターフェース
LAN/USB/RS-232Cを標準装備。別途オプションでGB-IB/RS-232Cコンバータも用意しております。

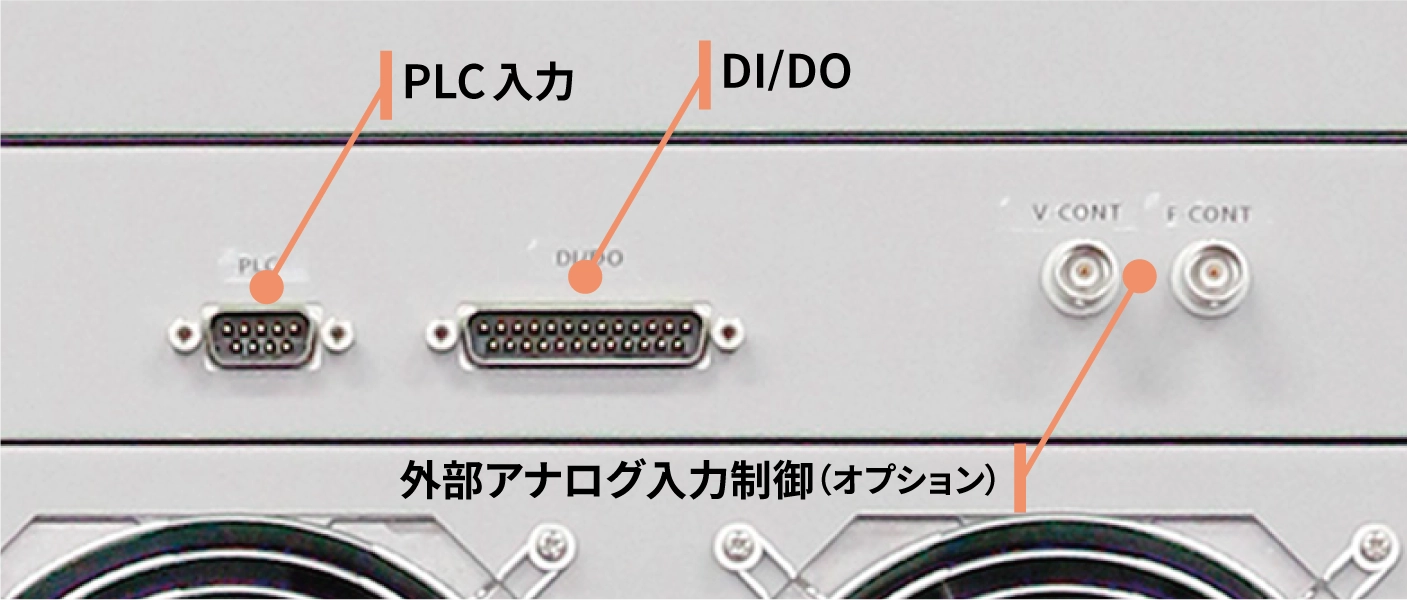

外部制御
PCベースの通信制御以外に0～10Vdcの外部アナログ制御(オプション)に対応。標準装備のPLC入力とDI/DOを用いてPLC(プログラマブル・ロジック・コントローラ)から電圧と周波数の制御が可能になります。

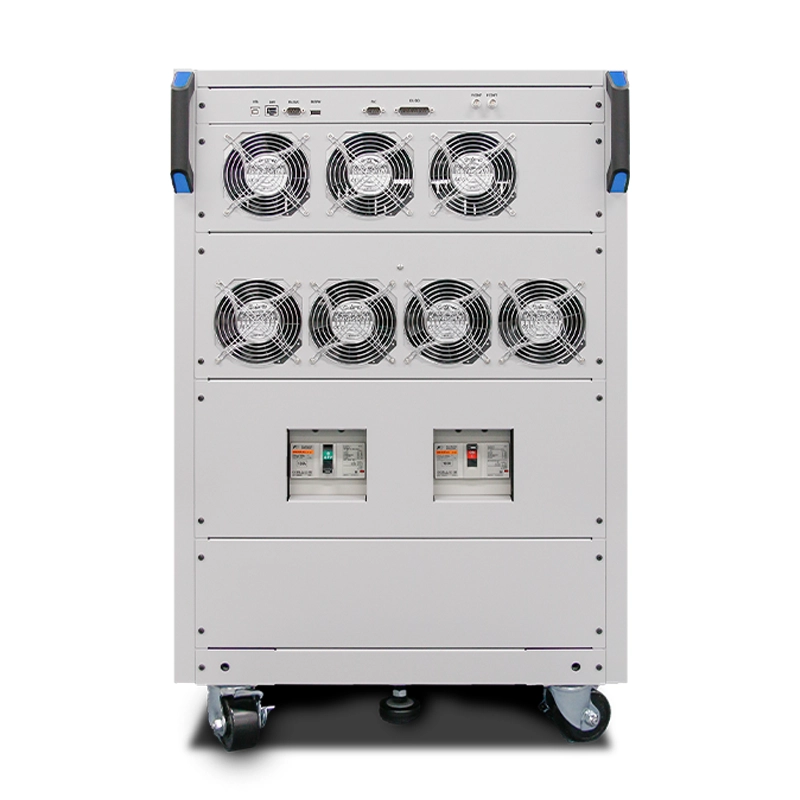

リアパネルインターフェース部

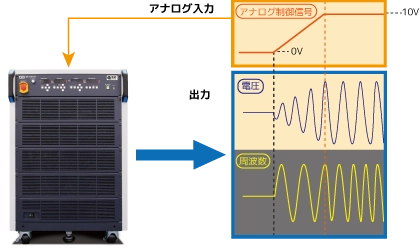

アナログ制御の動き
電圧リモートセンスを標準搭載
大電流を流したときの電圧降下を補正し、より正確な電圧の設定がセンスポイントにおいて可能です。交流電源本体と負荷までの距離が離れているときに効果を発揮します。
時限電流リミット機能を標準搭載
モーターやコンプレッサーなどは一時的に大きな起動電流が流れます。この起動電流により交流電源の保護回路が働くと試験ができません。これを回避するために開発された時限電流リミット機能によりモーターやコンプレッサーなどの試験にも安心してお使いいただくことができます。

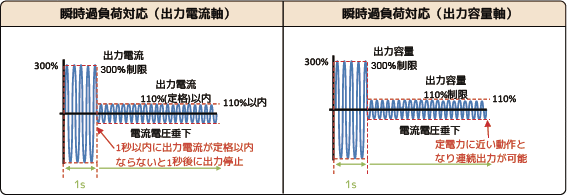

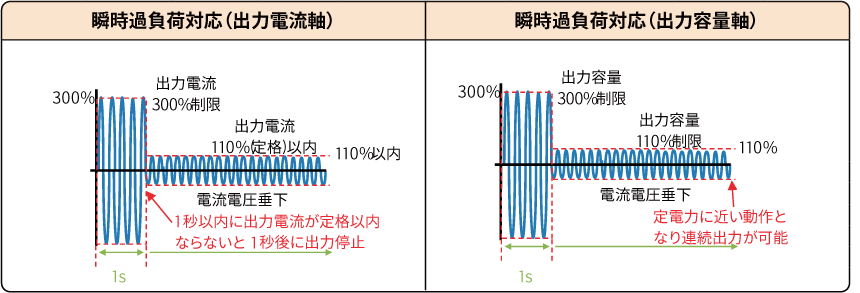

瞬時過負荷対応（オプション）
定格容量の3倍、1秒以下(時限1秒超は電圧垂下110%まで低下)定格電流の3倍、1秒以下の瞬時過負荷の供給可能です。
突入電流や起動電流が大きいモーターやコンプレッサーなどの試験にて、電圧の垂下なく起動（回転）させることが可能です。
入力電圧／入力結線の変更が可能（有償工場出荷オプション）
入力電圧ならびに結線が変更可能です。あらゆる国の系統入力電圧に対応いたします。ご発注時にご指定ください。
※指定無しの標準は三相3線200V
ご指定可能設定値
| 三相3線式 線間電圧 | 三相4線式 相電圧／線間電圧 |
|---|---|
| 200V、208V、220V、230V、240V、380V、400V、415V | 220V/380V、230V/400V、240V/415V |
| 200V、208V、220V、230V、240V、380V、400V、415V、440V、480V | 220V/380V、230V/400V、240V/415V、254V/440V、266V/460V、277V/480V |
突入電流に強い
突入電流に関して従来モデルの3倍から仕様の4倍まで供給可能です。繰り返し発生するクレストファクタに関しても仕様の4倍までの耐性があります。

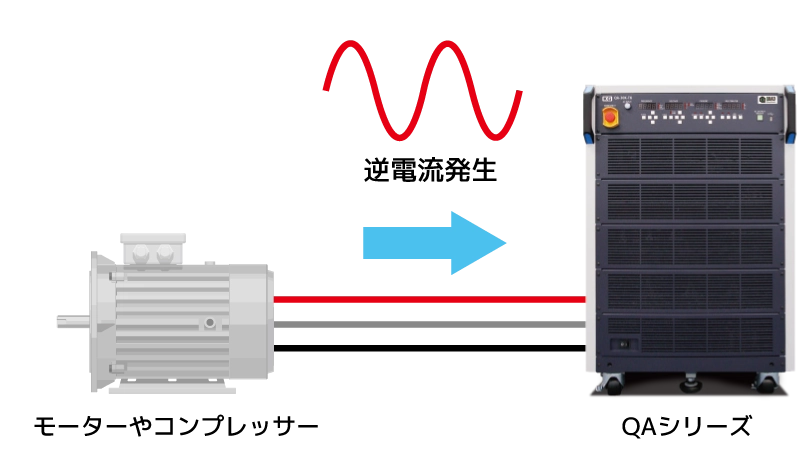

電動機試験時の保護に最適な逆電流保護機能（オプション）
交流電源の出力端から入力電流(逆電流)が検出されたとき、交流電源本体を保護するためアラームを表示して速やかに出力をOFFします。モーターやコンプレッサーなどの電動機が停止時に発生する逆潮流電流や、系統模擬電源として抵抗負荷と並列に組み合わせた際にPCSから発生する瞬時逆潮流電力などの逆電流から本体を保護し、安心してお使いいただけます。
仕様
 |  |  |  ※オプション | | | |
QA-T4シリーズ
S-2572(1.9)
| 型名 | QA-15K-T4 (三相15kVA) | QA-30K-T4 (三相30kVA) | QA-60K-T4 (三相60kVA) | QA-90K-T4 (三相90kVA) | ||
|---|---|---|---|---|---|---|
交流出力（AC 実効値） |
||||||

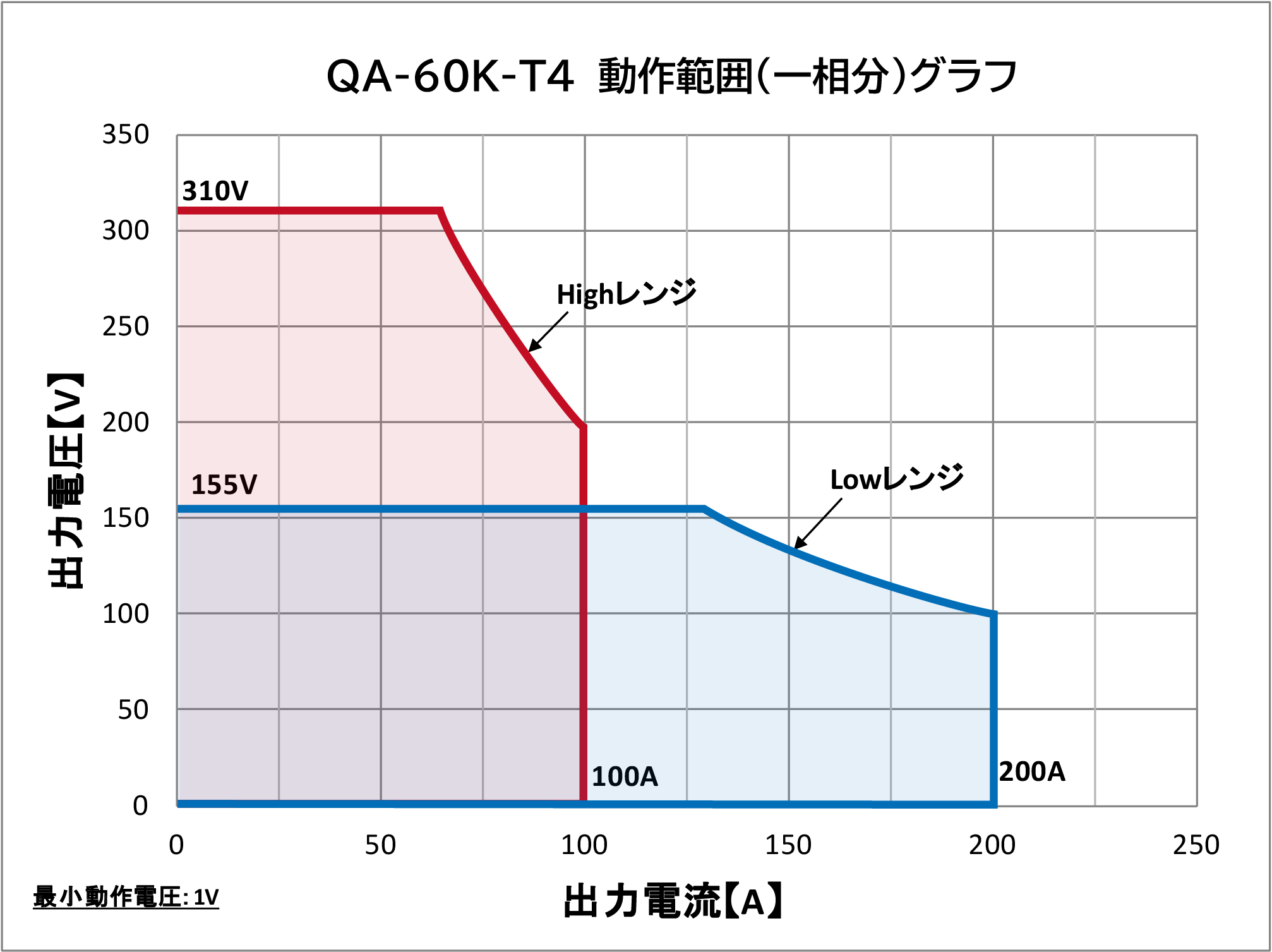

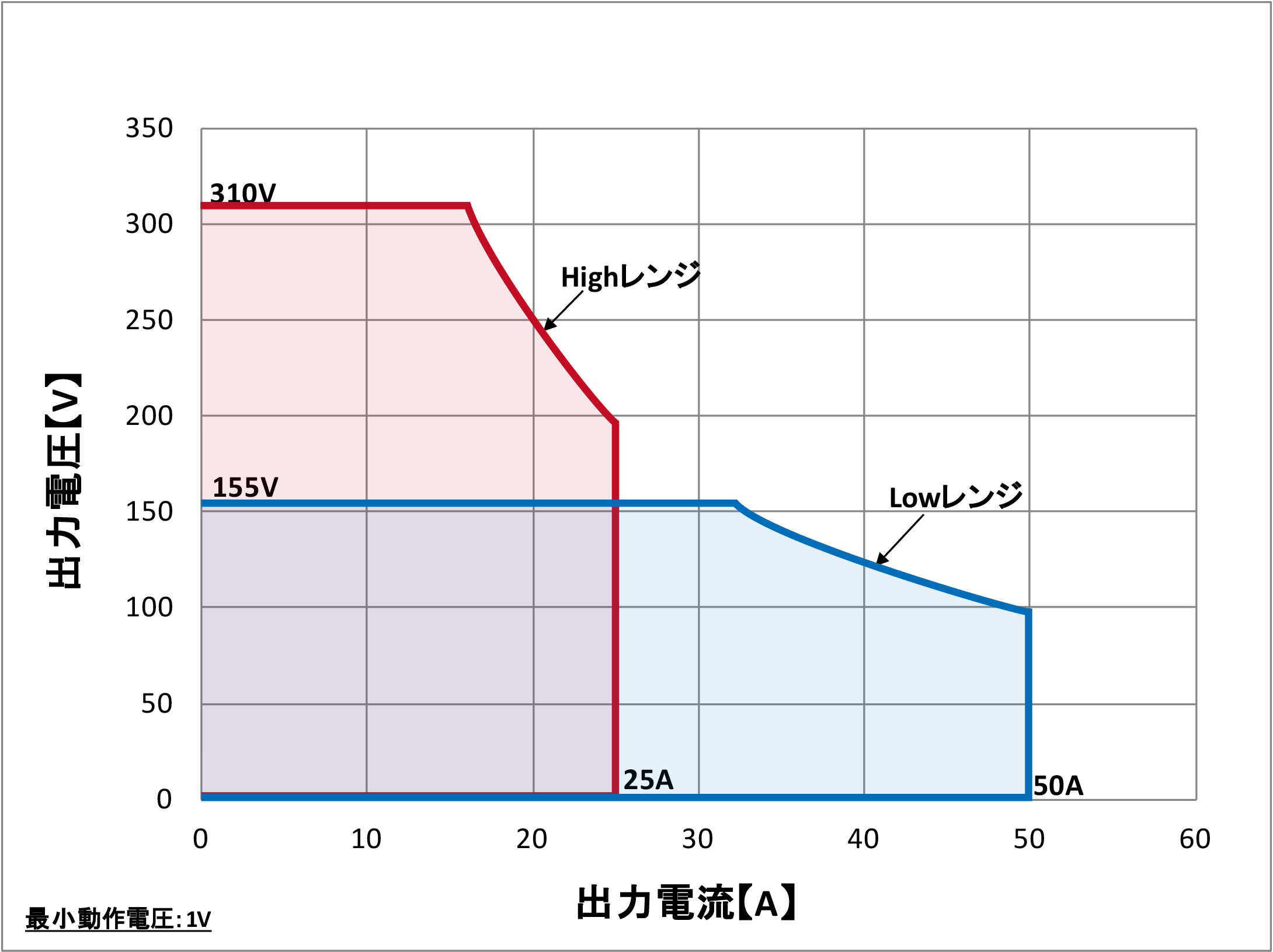

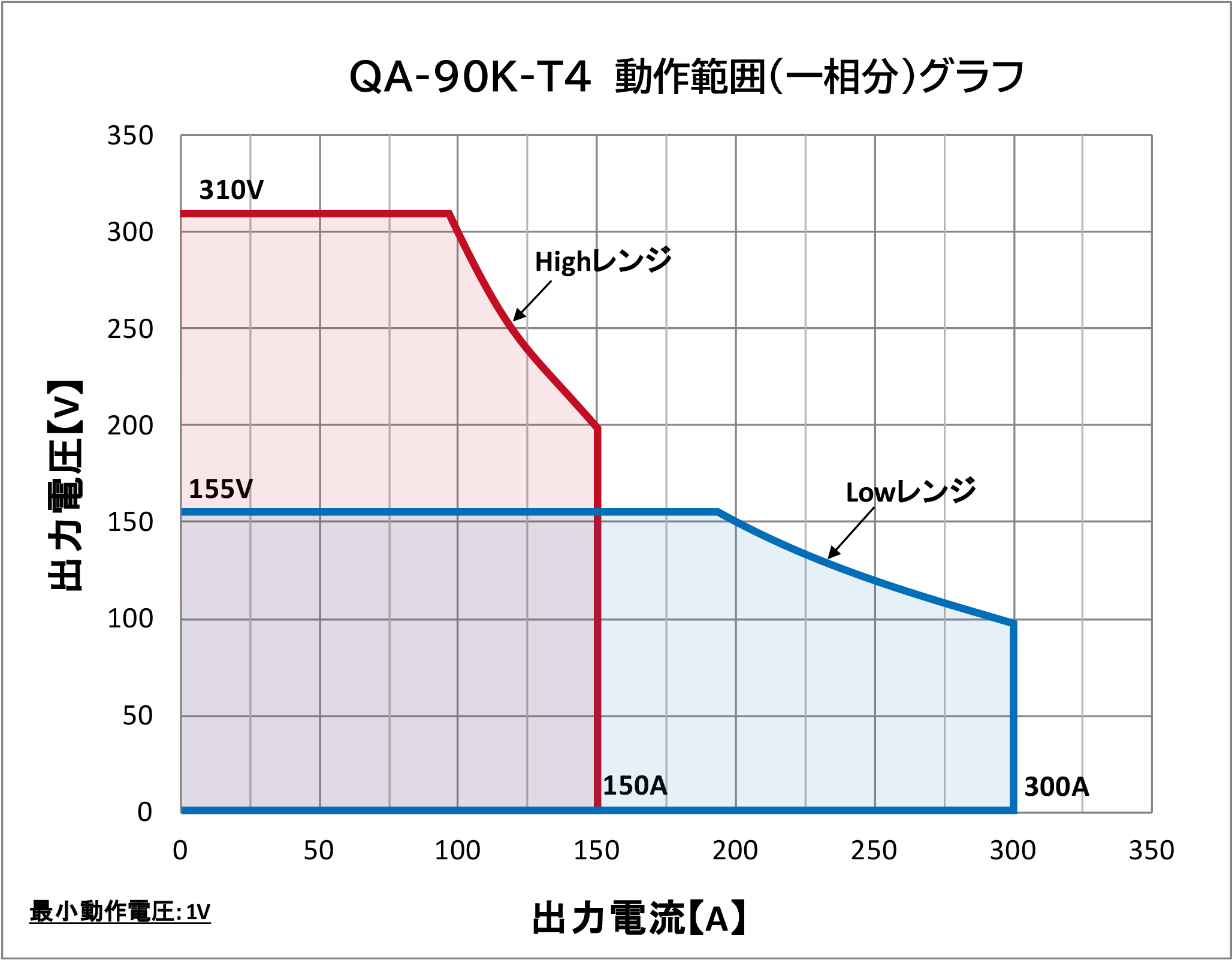

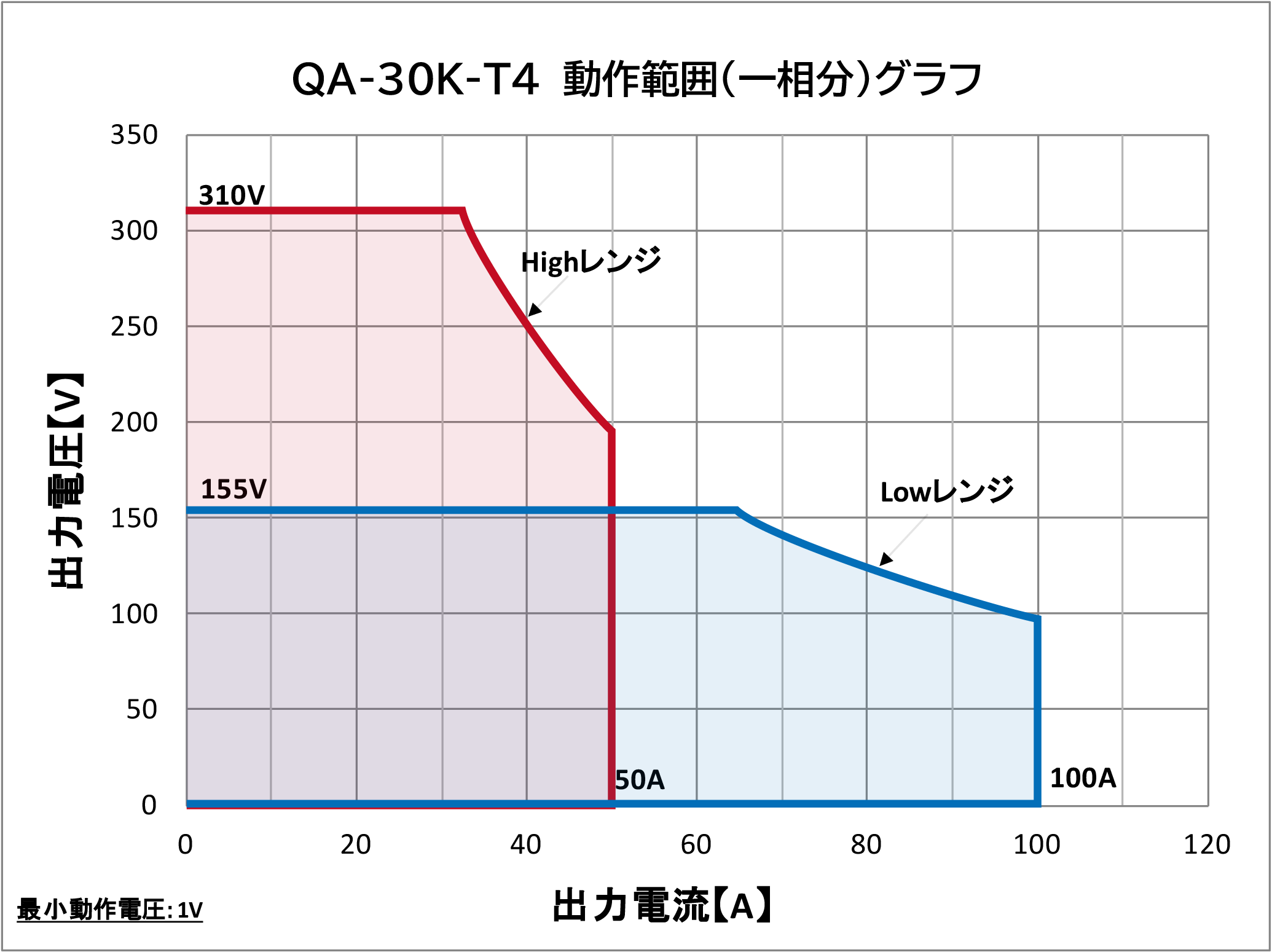

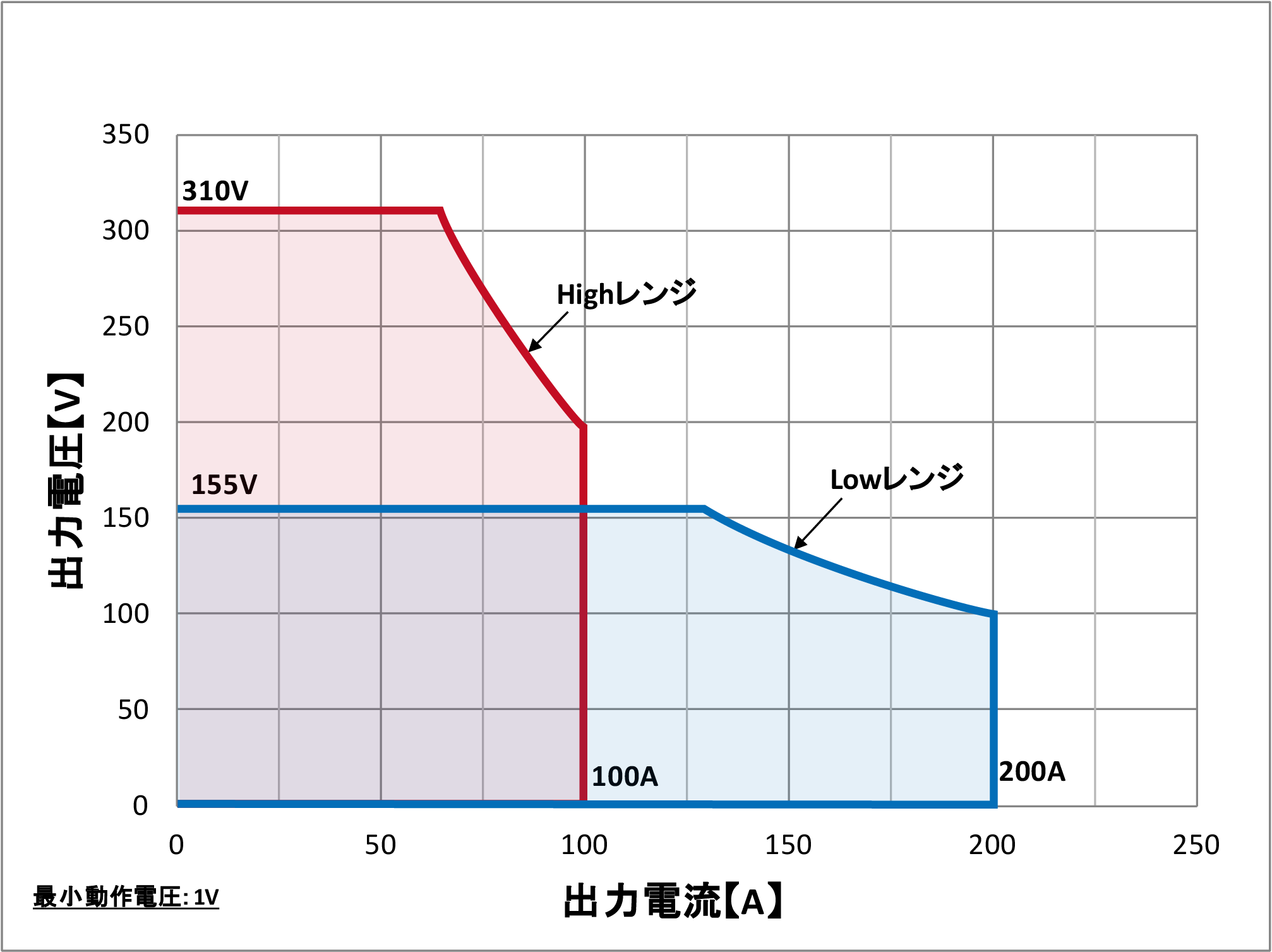

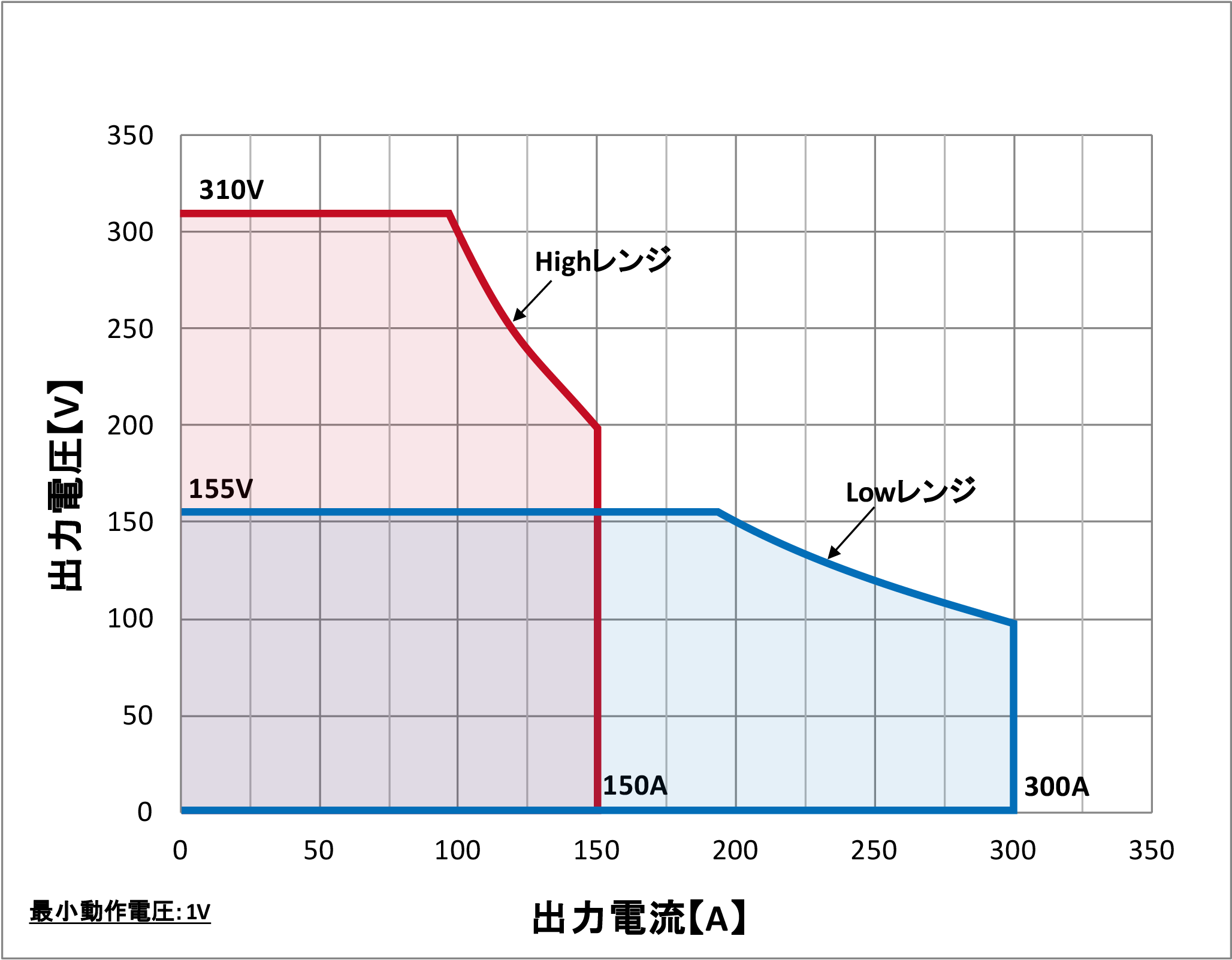

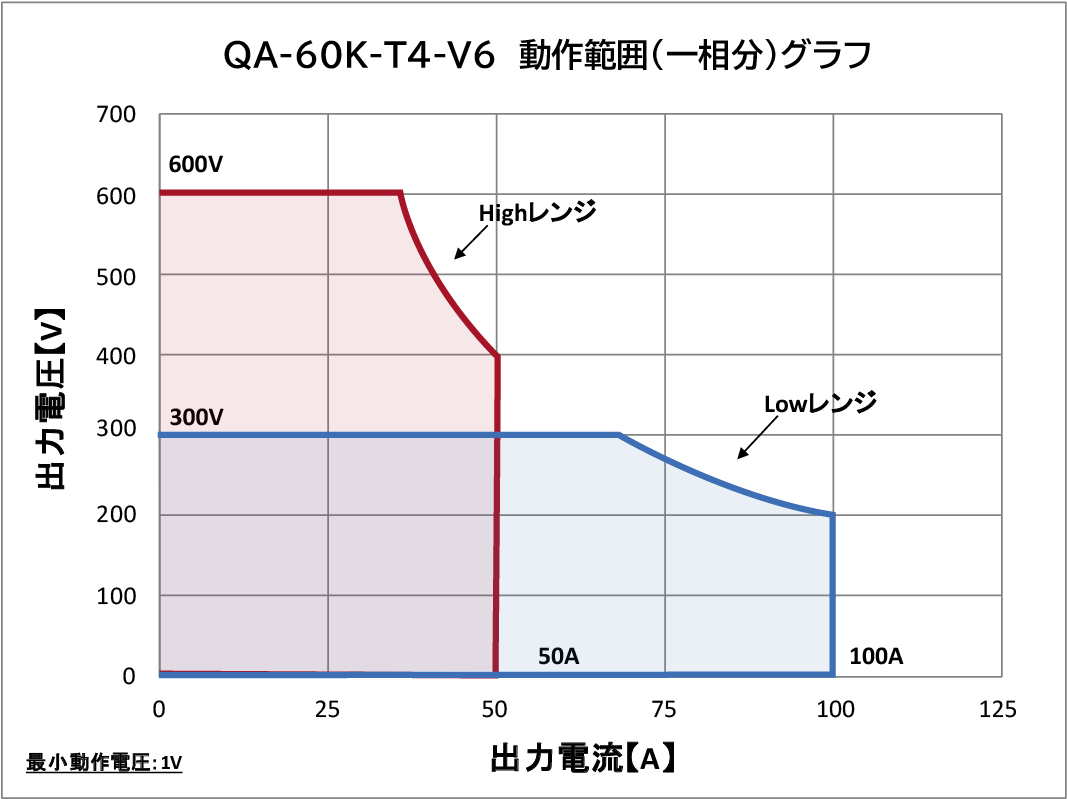

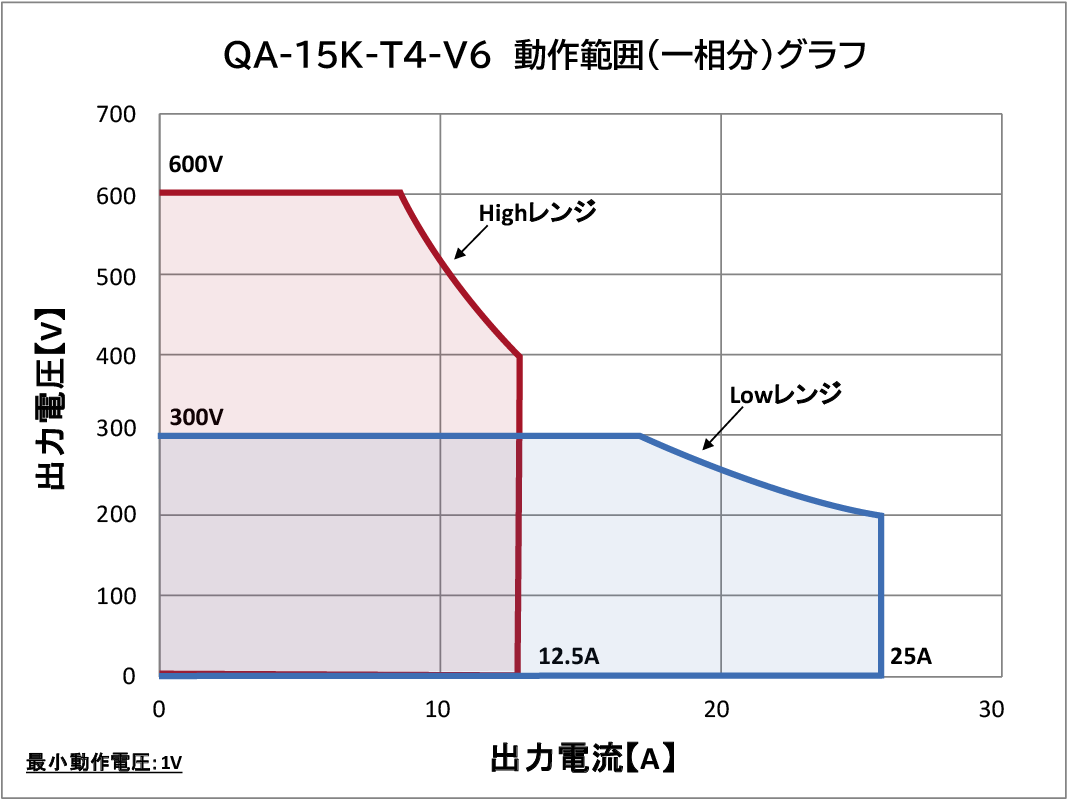

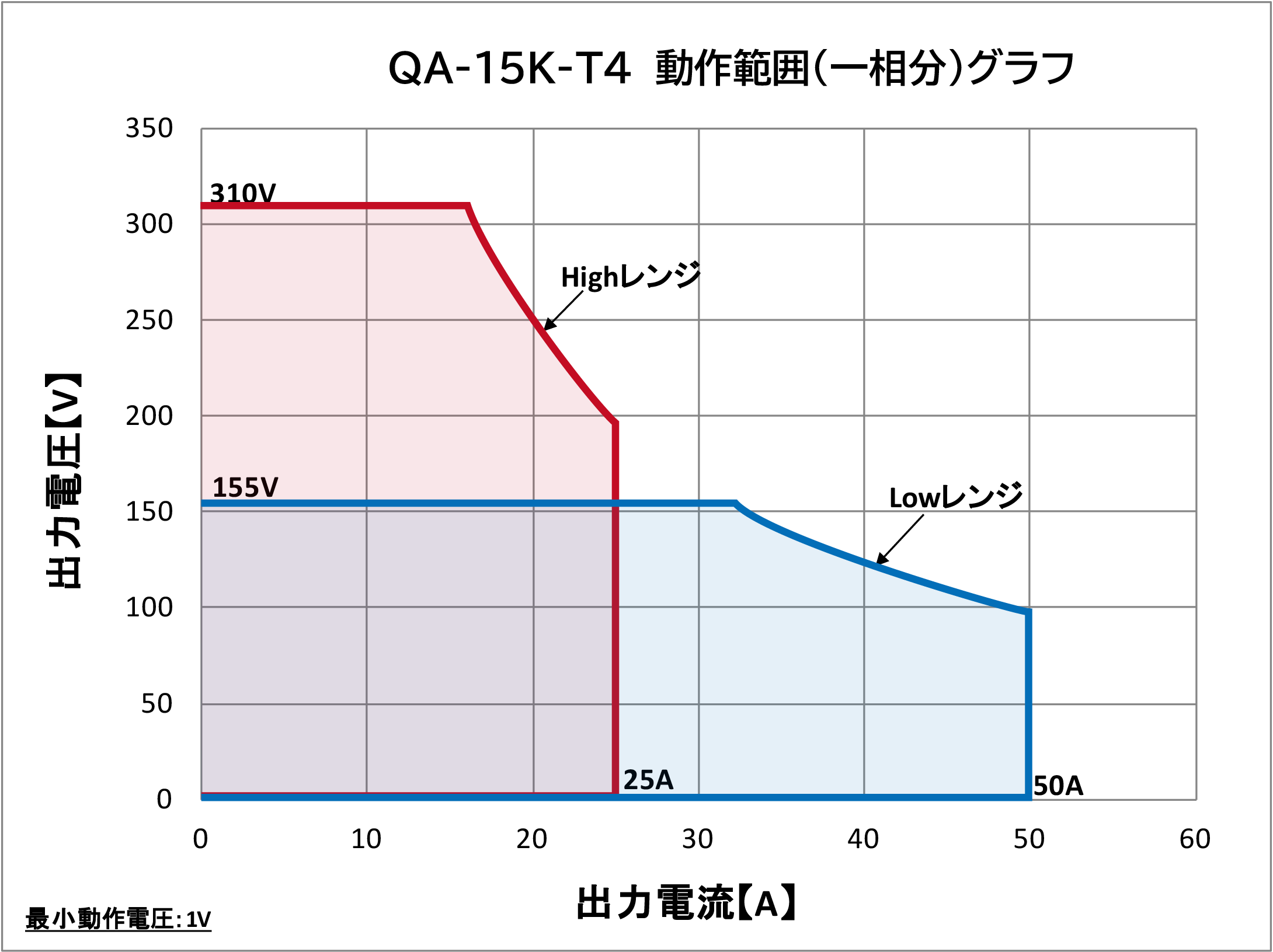

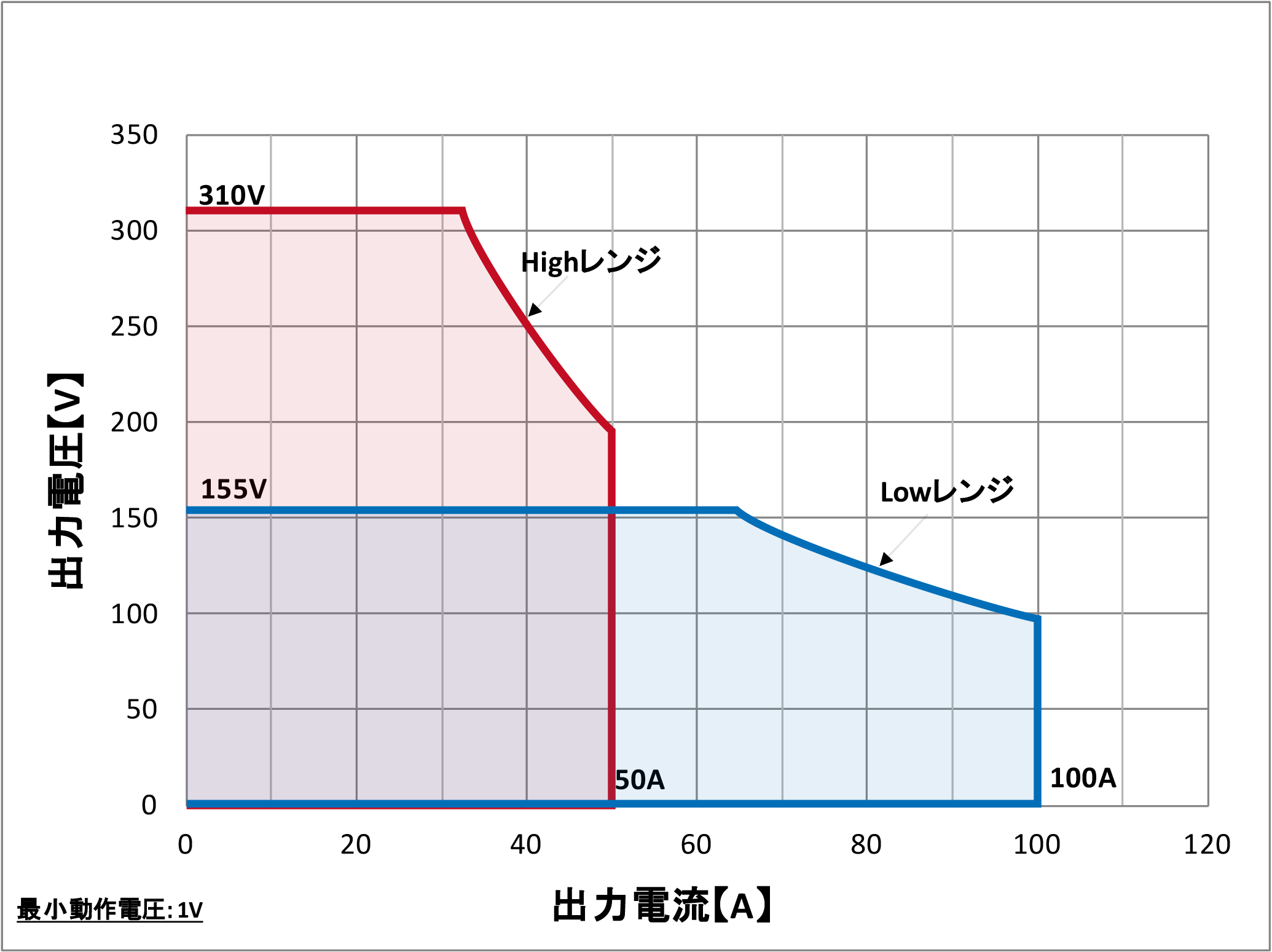

| 動作範囲 | ||||||
| PCのみクリックで拡大できます | ||||||
| 相/線数 | 三相4線 | |||||
| 定格 | 定格電圧 | 155 Vrms / 310 Vrms | ||||
| 定格電流 | 50 Arms / 25 Arms | 100 Arms / 50 Arms | 200 Arms / 100 Arms | 300 Arms / 150 Arms | ||
| 定格電力 | 15 kVA | 30 kVA | 60 kVA | 90 kVA | ||
| 交流電圧 | 出力相電圧設定範囲 | 0 ～ 155 V / 0 ～ 310 V | ||||
| 出力線間電圧設定範囲 | 0 ～ 269 V / 0 ～ 537 V | |||||
| 設定分解能 | 0.1 V | |||||
| 設定確度*1 *2 | 10 V以上 : ± (1 % of setting + 2 counts)、10 V未満 : ± (1 % of setting + 4 counts) | |||||
| 入力電源変動 | ± 0.1 V | |||||
| 負荷変動 | 相電圧(L - N)：± (0.5% of Setting + 0.5 V)、線間電圧(L -L)：± (1 % of Setting + 1 V)（抵抗負荷） | |||||
| DCオフセット電圧 | ±20 mV（typ） | |||||
| 応答時間 | 2 msec（10 ～ 90 %, typ） | |||||
| 交流最大電流 | 0 〜 155 V | 50 A @ 100 V | 100 A @ 100 V | 200 A @ 100 V | 300 A @ 100 V | |
| 0 〜 310 V | 25 A @ 200 V | 50 A @ 200 V | 100 A @ 200 V | 150 A @ 200 V | ||
| 周波数 | 設定範囲 | 40 Hz ～ 70 Hz | ||||
| 設定分解能 | 0.1 Hz | |||||
| 設定確度 | ± (0.02 % of Setting) | |||||
| THD (全高調波歪み)*3 | 0.6 %以下（40 Hz ～ 70 Hz、抵抗負荷） | |||||
| クレストファクタ *3 | ≦ 4 | |||||
| 負荷力率 | 0 ～ 1（進相または遅相、40 Hz ～ 70 Hz、外部からの電力注入および回生動作は行えません) | |||||
| リモートセンス | レンジ L | 最大 10 V保証 | ||||
| レンジ H | 最大 20 V保証 | |||||
測定機能（交流は実効値） |
||||||
| 交流電圧 | 相電圧測定範囲 | 0 〜 155.0 V / 0 ～ 310.0 V | ||||
| 線間電圧測定範囲 | 0 〜 269.0 V / 0 ～ 537.0 V | |||||
| 測定分解能 | 0.1 V | |||||
| 測定確度 *1 *2 | ± (1 % of Reading + 2 counts) | |||||
| 交流電流 | 測定範囲 | L | 0.00 ～ 35.00 A | |||
| H | 30.0 ～ 350.0 A | |||||
| 測定分解能 | L | 0.01 A | ||||
| H | 0.1 A | |||||
| 測定確度 *1 | L | ± (1 % of Reading + 5 count) | ||||
| H | ± (1 % of Reading + 1 count) | |||||
| 周波数 | 測定範囲 | 40 Hz ～ 70 Hz | ||||
| 測定分解能 | 0.1 Hz | |||||
| 測定確度 | ± (0.1 Hz of Reading + 1 count) | |||||
| 交流有効電力 | 測定範囲 | L | 0.000 ～ 3.500 kW | |||
| H | 3.00 ～ 40.00 kW | |||||
| 測定分解能 | L | 0.001 kW | ||||
| H | 0.01 kW | |||||
| 測定確度 *1 | L | ± (1.5 % of Reading + 5 count) | ||||
| H | ± (1.5 % of Reading + 1 count) | |||||
| 力率 | 測定範囲 | 0 ～ 1.000 （計算式：W/V×A） | ||||
| 測定分解能 | 0.001 | |||||
保護機能 |
||||||
| 過電圧保護（OVP） | 出力電圧値が定格の5%又は設定電圧保証値を超えた | |||||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | |||||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | |||||
| 過熱保護（OTP） | 本体放熱用ヒートシンクの温度が100℃を超えた または 内部トランスの温度が180℃を超えた | |||||
| 短絡保護 | 出力短絡を検知した | |||||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | |||||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +15 %を超えた | |||||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -15 %を下回った | |||||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | |||||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | ||||
| 電力 | 出力電力が設定したリミット値を超えた | |||||
その他の機能 |
||||||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | |||||
| タイマ時間設定 | レンジ | 1 ～ 9999（0=連続） | ||||
| 単位 | 秒、分、時間から選択可能 | |||||
| ソフトスタート機能 | 設定範囲 | 0.1 ～ 999.9 s | ||||
| 設定分解能 | 0.1 s | |||||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
|||||
| オートループサイクル | 0=連続、OFF=1回、2 ～ 9999（倍率を×1、×10、×100を選択） | |||||
| 校正機能 | フロントパネルから校正可能 | |||||
| 故障診断機能 | 各種故障内容をコード番号で表示 | |||||
| 積算機能 | 総稼働時間（単位：分） | |||||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | |||||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | |||||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | |||||
| 操作ボタン | フロントパネルに装備 | |||||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | |||||
動作表示 |
||||||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | ||||
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点滅 | ||||
| 動作異常時 | FAIL LED 点滅 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
|||||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | ||||
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | ||||
| 出力電圧レンジ | Lowレンジ時 | 0 ～ 155 V LED 点灯 | ||||
| Highレンジ時 | 0 ～ 310 V LED 点灯 | |||||
| 電圧値表示 | 線間電圧表示時 | LINE LED 点灯 | ||||
| 相電圧表示時 | PHASE LED 点灯 | |||||
| 出力電力容量表示 | P LED 点灯 | |||||
| 力率表示 | PF LED 点灯 | |||||
| テスト時間表示 | T LED 点灯 | |||||
| プログラムメモリ状態表示 | P-S LED 点灯 | |||||
外部コントロール |
||||||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します | |||
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | |||||
| 入力信号 | 非常停止 | 非常停止を実行します | ||||
| INTERLOCK | 本体パネル制御のTEST実行を無効にします | |||||
| 出力信号 | FAIL | 動作異常アラーム | ||||
| PROSESSING | プログラム試験中 | |||||
| STANDBY | プログラム試験待機中 | |||||
| EMERGENCY | 非常停止アラーム | |||||
| 電源供給 | +12 V | +12 V（最大250 mA）を供給（パトランプLED用サービス電源） | ||||
| 出力同期 信号 | 信号レベル | Lowレベル（0 V ～ 1.0 V）、Highレベル（3 V ～ 5 V） | ||||
| 機能 | 出力 ON時Highレベル / 出力 OFF時Lowレベル | |||||
インターフェース |
||||||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-A コネクタ | ||||||
| 機能 | USBメモリからFWアップデートを実行 | |||||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-B コネクタ | ||||||
| 機能 | プログラムの実行 | |||||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
||||
| RJ-45 コネクタ | ||||||
| TCP/IP IPv4、 Keep Alive対応 | ||||||
| RS-232C | ハードウェア | D-SUB 9-pin | ||||
| ボーレート : 115200 bps | ||||||
| データ長 : 8 bit、ストップビット : 1 bit、 パリティビット : なし、フロー制御:なし | ||||||
一般仕様 |
||||||
| 供給電源 | 入力定格 | 三相3線 | ||||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47 ～ 63 Hz | |||||
| 力率(最大負荷時) | 0.90以上 | |||||
| 効率(最大負荷時) | 80 %以上 (全負荷時) | |||||
| 入力電力 | 最大負荷時、PFC付き | 20.8 kVA | 41.7 kVA | 83.3 kVA | 125 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 66.8 A | 133.6 A | 267 A | 401 A | |
| 入出力形態 | 端子台 | |||||
| 入出力端子サイズ | 入力端子 | M5 | M8 | M10 | M12 | |
| 出力端子 | M5 | M8 | M8 | M10 | ||
| リモートセンス端子 | M4 | M4 | M4 | M4 | ||
| 質量 | 本体のみ *4 | 300 kg | 420 kg | 900 kg | 1250 kg | |

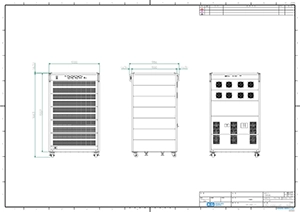

| 外形寸法 | 突起部含む | W：600 H：948 D：986 [mm] | W：1000 H：1663 D：986 [mm] | W：1000 H：1755 D：986 [mm] |
||
| 固定方法 | レベラによる固定 | |||||
| 移動方式 | キャスターによる自走式 | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃ ～ + 40 ℃ | |||||
| 動作湿度 | 20 % Rh ～ 85 % Rh（結露なし） | |||||
| 保存温度 | -20 ℃～ + 60 ℃ | |||||
| 保存湿度 | 20 % Rh ～ 85 % Rh（結露なし） | |||||
| 高度 | 海抜 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | ||||
| 入力-FG間 | ||||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||||
オプション |
||||||
| QO-C-01 | GP-IBインタフェース | 専用GP-IB⇔RS-232C変換BOXを使用（QUADシリーズ共通オプション） | ||||
| AO-01 *4 | アナログコントロール電圧 | 0 V ～ 10 V | ||||
| 出力電圧制御 | 外部アナログ入力電圧に応じて出力電圧を制御（HIGHレンジ10 V入力時 AC 300 Vが出力されます） | |||||
| 出力周波数制御 | 外部アナログ入力電圧に応じて出力周波数を制御（0 V入力時 40 Hz、10 V入力時 70 Hzが出力されます） | |||||
| AO-03（15kVA） *4 AO-05（30kVA） *4 AO-06（60kVA） *4 AO-07（90kVA） *4 | 出力電圧350 Vオプション | 出力：350 V | ||||
| AO-09（15kVA） *4 AO-11（30kVA） *4 AO-12（60kVA） *4 AO-13（90kVA） *4 | 出力電圧600 Vオプション | 出力：600 V | ||||
| AO-15 *4 | 逆電流保護 | 電力が回生された場合に内部回路を保護する機能 | ||||
| AO-16 | 耐震用筐体固定ボルト | 筐体上部に取り付け | ||||
| AO-17 | アンカーボルト固定金具 | 筐体の四隅に取り付け可能 | ||||
| AO-18 *4 | 瞬時過負荷対応 | 定格容量の3倍 1秒以下（時限、1秒超は電圧垂下110 %まで低下） 定格電流の3倍 1秒以下 |
||||
| AO-19 *4 | パトランプ（出力時点灯） | 出力時点灯用パトライト （パトライト社製 SL08シリーズ、専用金具付） |
||||
| AO-21（15kVA） *4 AO-23（30kVA） *4 AO-24（60kVA） *4 AO-25（90kVA）*4 | 入力電圧/入力結線オプション | 入力電圧/入力結線変更 | ||||
*1 : 出力電圧が5V以下の時、確度保証はありません。 *2 : 出力電圧が5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満たします。 *3 : 出力電圧が定格電圧（Lレンジ100V/Hレンジ200V）の時、この仕様を満たします。 *4 : 工場出荷オプションです。
QA-T4シリーズ（三相出力350Vオプション実装時）
| 型名 | QA-15K-T4(三相15 kVA) | QA-30K-T4 (三相30 kVA) | QA-60K-T4 (三相60 kVA) | QA-90K-T4 (三相90 kVA) | ||
|---|---|---|---|---|---|---|
交流出力（AC 実効値） |
||||||
| 相/線数 | 三相4線 | |||||
| 定格 | 定格電圧 | 175 Vrms / 350 Vrms | ||||
| 定格電流 | 45 Arms / 22.5 Arms | 90 Arms / 45 Arms | 180 Arms / 90 Arms | 270 Arms / 135 Arms | ||
| 定格電力 | 15 kVA | 30 kVA | 60 kVA | 90 kVA | ||
| 交流電圧 | 出力相電圧設定範囲 | 0～175 V / 0～350 V | ||||
| 出力線間電圧設定範囲 | 0～303 V / 0～606 V | |||||
| 設定分解能 | 0.1 V | |||||
| 設定確度 *1 *2 | 10 V以上 : ± (1 % of setting +2 counts)、10 V未満 : ± (1 % of setting + 4 counts) | |||||
| 入力電源変動 | ± 0.1 V | |||||
| 負荷変動 | 相電圧(L - N)：± (0.5% of Setting + 0.5 V)、線間電圧(L -L)：± (1 % of Setting + 1 V)（抵抗負荷） | |||||
| DCオフセット電圧 | ±20 mV（typ） | |||||
| 応答時間 | 2 msec（10～90 %, typ） |
|||||
| 交流最大電流 | 0〜175 V | 45 A @ 100 V | 90 A @ 100 V | 180 A @ 100 V | 270 A @ 100 V | |
| 0〜350 V | 22.5 A @ 200 V | 45 A @ 200 V | 90 A @ 200 V | 135 A @ 200 V | ||
| 周波数 | 設定範囲 | 40 Hz～70 Hz | ||||
| 設定分解能 | 0.1 Hz | |||||
| 設定確度 | ± (0.02 % of Setting) | |||||
| THD (全高調波歪み) *3 | 0.6 %以下（40 Hz～70 Hz、抵抗負荷） | |||||
| クレストファクタ *3 | ≦ 4 | |||||
| 負荷力率 | 0～1（進相または遅相、40 Hz～70 Hz、外部からの電力注入および回生動作は行えません) | |||||
| リモートセンス | レンジ L | 最大 10 V保証 | ||||
| レンジ H | 最大 20 V保証 | |||||
| 測定機能（交流は実効値） | ||||||
| 交流電圧 | 相電圧測定範囲 | 0〜175.0 V / 0～350.0 V | ||||
| 線間電圧測定範囲 | 0〜303.0 V / 0～606.0 V | |||||
| 測定分解能 | 0.1 V | |||||
| 測定確度 *1 *2 | ± (1 % of Reading + 2 counts) | |||||
| 交流電流 | 測定範囲 | L | 0.00～35.00 A | |||
| H | 30.0～350.0 A | |||||
| 測定分解能 | L | 0.01 A | ||||
| H | 0.1 A | |||||
| 測定確度 *1 | L | ± (1 % of Reading + 5 count) | ||||
| H | ± (1 % of Reading + 1 count) | |||||
| 周波数 | 測定範囲 | 40 Hz～70 Hz | ||||
| 測定分解能 | 0.1 Hz | |||||
| 測定確度 | ± (0.1 Hz of Reading + 1 count) | |||||
| 交流有効電力 | 測定範囲 | L | 0.000～3.500 kW | |||
| H | 3.00～40.00 kW | |||||
| 測定分解能 | L | 0.001 kW | ||||
| H | 0.01 kW | |||||
| 測定確度 *1 | L | ± (1.5 % of Reading + 5 count) | ||||
| H | ± (1.5 % of Reading + 1 count) | |||||
| 力率 | 測定範囲 | 0～1.000 （計算式：W/V×A） | ||||
| 測定分解能 | 0.001 | |||||
保護機能 |
||||||
| 過電圧保護（OVP） | 出力電圧値が定格の5%又は設定電圧保証値を超えた | |||||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | |||||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | |||||
| 過熱保護（OTP） | 本体放熱用ヒートシンクまたはトランスが設定した温度を超えた | |||||
| 短絡保護 | 出力短絡を検知した | |||||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | |||||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +15 %を超えた | |||||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -15 %を下回った | |||||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | |||||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | ||||
| 電力 | 出力電力が設定したリミット値を超えた | |||||
その他の機能 |
||||||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | |||||
| タイマ時間設定 | レンジ | 1～9999（0=連続） | ||||
| 単位 | 秒、分、時間から選択可能 | |||||
| ソフトスタート機能 | 設定範囲 | 0.1～999.9 s | ||||
| 設定分解能 | 0.1 s | |||||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
|||||
| オートループサイクル | 0=連続、OFF=1回、2～9999（倍率を×1、×10、×100を選択） | |||||
| 校正機能 | フロントパネルから校正可能 | |||||
| 故障診断機能 | 各種故障内容をコード番号で表示 | |||||
| 積算機能 | 総稼働時間（単位：分） | |||||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | |||||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | |||||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | |||||
| 操作ボタン | フロントパネルに装備 | |||||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | |||||
動作表示 |
||||||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | ||||
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点滅 | ||||
| 動作異常時 | FAIL LED 点滅 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
|||||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | ||||
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | ||||
| 出力電圧レンジ | Lowレンジ時 | 0～175 V LED 点灯 | ||||
| Highレンジ時 | 0～350 V LED 点灯 | |||||
| 電圧値表示 | 線間電圧表示時 | LINE LED 点灯 | ||||
| 相電圧表示時 | PHASE LED 点灯 | |||||
| 出力電力容量表示 | P LED 点灯 | |||||
| 力率表示 | PF LED 点灯 | |||||
| テスト時間表示 | T LED 点灯 | |||||
| プログラムメモリ状態表示 | P-S LED 点灯 | |||||
外部コントロール |
||||||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します | |||
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | |||||
| DI/DOコントロール （D-Sub 25ピンコネクタ） | 入力信号 | 非常停止 | 非常停止を実行します | |||
| INTERLOCK | 本体パネル制御のTEST実行を無効にします | |||||
| 出力信号 | FAIL | 動作異常アラーム | ||||
| PROSESSING | プログラム試験中 | |||||
| STANDBY | プログラム試験待機中 | |||||
| EMERGENCY | 非常停止アラーム | |||||
| 電源供給 | +12V | +12 V（最大250mA）を供給（パトランプLED用サービス電源） | ||||
| 出力同期 信号 | 信号レベル | Lowレベル（0 V～1.0 V）、Highレベル（3 V～5 V） | ||||
| 機能 | 出力 ON時Highレベル / 出力 OFF時Lowレベル | |||||
インターフェース |
||||||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-A コネクタ | ||||||
| 機能 | USBメモリからFWアップデートを実行 | |||||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-B コネクタ | ||||||
| 機能 | プログラムの実行 | |||||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
||||
| RJ-45 コネクタ | ||||||
| TCP/IP IPv4、 Keep Alive対応 | ||||||
| RS-232C | ハードウェア | D-SUB 9-pin | ||||
| ボーレート : 115200 bps | ||||||
| データ長 : 8 bit、ストップビット : 1 bit、 パリティビット : なし、フロー制御:なし | ||||||
一般仕様 |
||||||
| 供給電源 | 入力定格 | 三相3線 | ||||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47～63 Hz | |||||
| 力率(最大負荷時) | 0.90以上 | |||||
| 効率(最大負荷時) | 80 %以上 (全負荷時) | |||||
| 入力電力 | 最大負荷時、PFC付き | 20.8 kVA | 41.7 kVA | 83.3 kVA | 125 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 66.8 A | 133.6 A | 267 A | 401 A | |
| 入出力形態 | 端子台 | |||||
| 入出力端子形状 | 入力端子 | M5 | M8 | M10 | M12 | |
| 出力端子 | M5 | M8 | M8 | M10 | ||
| リモートセンス端子 | M4 | M4 | M4 | M4 | ||
| 質量 | 本体のみ | 300 kg | 420 kg | 900 kg | 1250 kg | |
| 外形寸法 | 突起部含む | W：600 H：948 D：986 [mm] | W：1000 H：1663 D：986 [mm] | W：1000 H：1755 D：986 [mm] |
||
| 固定方法 | レベラによる固定 | |||||
| 移動方式 | キャスターによる自走式 | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃～ + 40 ℃ | |||||
| 動作湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 保存温度 | -20 ℃～ + 60 ℃ | |||||
| 保存湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 高度 | 海抜 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | ||||
| 入力-FG間 | ||||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 M Ω 以上 | ||||
*1 : 出力電圧が5V以下の時、確度保証はありません。 *2 : 出力電圧が5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満たします。 *3 : 出力電圧が5V以下（600Vオプションでは10V以下）の時、確度保証はありません。
QA-T4-V6シリーズ（三相出力600V）
S-2631(1.1)
| 型名 | QA-15K-T4-V6 (三相15 kVA) | QA-30K-T4-V6 (三相30 kVA) | QA-60K-T4-V6 (三相60 kVA) | QA-90K-T4-V6 (三相90 kVA) | ||
|---|---|---|---|---|---|---|
| 動作範囲グラフ | ||||||
| PCのみクリックで拡大できます | ||||||
交流出力（AC 実効値） |
||||||
| 相/線数 | 三相4線 | |||||
| 定格 | 定格電圧 | 300 Vrms / 600 Vrms | ||||
| 定格電流 | 25 Arms / 12.5 Arms | 50 Arms / 25 Arms | 100 Arms / 50 Arms | 150 Arms / 75 Arms | ||
| 定格電力 | 15 kVA | 30 kVA | 60 kVA | 90 kVA | ||
| 交流電圧 | 出力相電圧設定範囲 | 0～300 V / 0～600 V | ||||
| 出力線間電圧設定範囲 | 0～520 V / 0～1040 V | |||||
| 設定分解能 | 0.1 V | |||||
| 設定確度 *1 *2 | 20 V以上 : ± (1 % of setting +4 counts)、20 V未満 : ± (1 % of setting + 8 counts) | |||||
| 入力電源変動 | ± 0.1 V | |||||
| 負荷変動 | 相電圧(L - N)：± (0.5% of Setting + 0.5 V)、線間電圧(L -L)：± (1 % of Setting + 1 V)（抵抗負荷） | |||||
| DCオフセット電圧 | ±20 mV（typ） | |||||
| 応答時間 | 2 msec（10～90 %, typ） |
|||||
| 交流最大電流 | 0〜300 V | 25 A @ 200 V | 50 A @ 200 V | 100 A @ 200 V | 150 A @ 200 V | |
| 0〜600 V | 12.5 A @ 400 V | 25 A @ 400 V | 50 A @ 400 V | 75 A @ 400 V | ||
| 周波数 | 設定範囲 | 40 Hz～70 Hz | ||||
| 設定分解能 | 0.1 Hz | |||||
| 設定確度 | ± (0.02 % of Setting) | |||||
| THD (全高調波歪み) *3 | 0.6 %以下（40 Hz～70 Hz、抵抗負荷） | |||||
| クレストファクタ *3 | ≦ 4 | |||||
| 負荷力率 | 0～1（進相または遅相、40 Hz～70 Hz、外部からの電力注入および回生動作は行えません) | |||||
| リモートセンス | レンジ L | 最大 20 V保証 | ||||
| レンジ H | 最大 40 V保証 | |||||
測定機能（交流は実効値） |
||||||
| 交流電圧 | 相電圧測定範囲 | 0〜300.0 V / 0～600.0 V | ||||
| 線間電圧測定範囲 | 0〜520.0 V / 0～1040.0 V | |||||
| 測定分解能 | 0.1 V | |||||
| 測定確度*1*2 | ± (1 % of Reading + 4 counts) | |||||
| 交流電流 | 測定範囲 | L | 0.00～35.00 A | |||
| H | 30.0～350.0 A | |||||
| 測定分解能 | L | 0.01 A | ||||
| H | 0.1 A | |||||
| 測定確度*1 | L | ± (1 % of Reading + 5 count) | ||||
| H | ± (1 % of Reading + 1 count) | |||||
| 周波数 | 測定範囲 | 40 Hz～70 Hz | ||||
| 測定分解能 | 0.1 Hz | |||||
| 測定確度 | ± (0.1 Hz of Reading + 1 count) | |||||
| 交流有効電力 | 測定範囲 | L | 0.000～3.500 kW | |||
| H | 3.00～40.00 kW | |||||
| 測定分解能 | L | 0.001 kW | ||||
| H | 0.01 kW | |||||
| 測定確度*1 | L | ± (1.5 % of Reading + 5 count) | ||||
| H | ± (1.5 % of Reading + 1 count) | |||||
| 力率 | 測定範囲 | 0～1.000 （計算式：W/V×A） | ||||
| 測定分解能 | 0.001 | |||||
保護機能 |
||||||
| 過電圧保護（OVP） | 出力電圧値が定格の5%又は設定電圧保証値を超えた | |||||
| 過電流保護（OCP） | 出力電流が定格最大電流の +10 %を超えた | |||||
| 過電力保護（OPP） | 出力電力が定格電力の 10 %を超えた | |||||
| 過熱保護（OTP） | 本体放熱用ヒートシンクまたはトランスが設定した温度を超えた | |||||
| 短絡保護 | 出力短絡を検知した | |||||
| 低電圧保護 | リモートセンシング機能 ON時、電圧測定値が設定値－センシング保証電圧よりも低い | |||||
| AC 入力過電圧保護（Vin OVP） | 入力電圧が定格の +15 %を超えた | |||||
| AC 入力低電圧保護（Vin UVP） | 入力電圧が定格の -15 %を超えた | |||||
| AC 入力電圧アンバランス保護 | 入力三相の相電圧が不平衡（±20 V）を検知した | |||||
| リミット機能 | 電流 | 出力電流が設定したリミット値を超えた | ||||
| 電力 | 出力電力が設定したリミット値を超えた | |||||
その他の機能 |
||||||
| 時限電流リミット機能 | 出力電流が制限値を超えようとしたとき、出力電圧を下げて一定電流にする機能 | |||||
| タイマ時間設定 | レンジ | 1～9999（0=連続） | ||||
| 単位 | 秒、分、時間から選択可能 | |||||
| ソフトスタート機能 | 設定範囲 | 0.1～999.9 s | ||||
| 設定分解能 | 0.1 s | |||||
| メモリ | 10ファイル、1ファイルあたり20ステップ （電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能） |
|||||
| オートループサイクル | 0=連続、OFF=1回、2～9999（倍率を×1、×10、×100を選択） | |||||
| 校正機能 | フロントパネルから校正可能 | |||||
| 故障診断機能 | 各種故障内容をコード番号で表示 | |||||
| 積算機能 | 総稼働時間（単位：分） | |||||
| 系統入力ランプ | 系統入力（ブレーカーON）によりフロントパネル白色ランプ点灯 | |||||
| 非常停止ボタン | フロントパネル非常停止ボタンから非常停止実行 | |||||
| 出力ON/OFFボタン（照光式） | フロントパネルに装備（出力ONで点灯） | |||||
| 操作ボタン | フロントパネルに装備 | |||||
| 表示パネル | 7SEG LEDをフロントパネルに装備 | |||||
動作表示 |
||||||
| OUTPUT ON/OFF | 出力オン時 | OUTPUT LED 点灯 | ||||
| アラーム 動作 | 保護機能作動時 | PROTECT LED 点滅 | ||||
| 動作異常時 | FAIL LED 点滅 （起動異常、OVP、OCP、SHORT、OPP、温度異常、ヒューズ溶断、IGBT異常、 入力電源過電圧/低電圧/瞬断検出など） |
|||||
| キーロック動作 | キーロック状態 | LOCK LED 点灯 | ||||
| リモート動作 | リモートコントロール時 | REMOTE LED 点灯 | ||||
| 出力電圧レンジ | Lowレンジ時 | 0～155 V LED 点灯 | ||||
| Highレンジ時 | 0～310 V LED 点灯 | |||||
| 電圧値表示 | 線間電圧表示時 | LINE LED 点灯 | ||||
| 相電圧表示時 | PHASE LED 点灯 | |||||
| 出力電力容量表示 | P LED 点灯 | |||||
| 力率表示 | PF LED 点灯 | |||||
| テスト時間表示 | T LED 点灯 | |||||
| プログラムメモリ状態表示 | P-S LED 点灯 | |||||
外部コントロール |
||||||
| PLCリモートコントロール （D-Sub 9ピンコネクタ） | 入力信号 | 出力ON/OFF | 交流電圧出力を ON/OFF制御します | |||
| メモリ読み出し | プログラムメモリP1, P2, P3のいずれかを読み出します | |||||
| DI/DOコントロール （D-Sub 25ピンコネクタ） | 入力信号 | 非常停止 | 非常停止を実行します | |||
| INTERLOCK | 本体パネル制御のTEST実行を無効にします | |||||
| 出力信号 | FAIL | 動作異常アラーム | ||||
| PROSESSING | プログラム試験中 | |||||
| STANDBY | プログラム試験待機中 | |||||
| EMERGENCY | 非常停止アラーム | |||||
| 電源供給 | +12V | +12 V（最大250mA）を供給（パトランプLED用サービス電源） | ||||
| 出力同期 信号 | 信号レベル | Lowレベル（0 V～1.0 V）、Highレベル（3 V～5 V） | ||||
| 機能 | 出力 ON時Highレベル / 出力 OFF時Lowレベル | |||||
インターフェース |
||||||
| USB（HOST） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-A コネクタ | ||||||
| 機能 | USBメモリからFWアップデートを実行 | |||||
| USB（DEVICE） | ハードウェア | USB2.0準拠 （Fullspeed） | ||||
| Type-B コネクタ | ||||||
| 機能 | プログラムの実行 | |||||
| LAN | ハードウェア | IEEE 802,3 100Base-Tx/10Base-T Ethernet |
||||
| RJ-45 コネクタ | ||||||
| TCP/IP IPv4、 Keep Alive対応 | ||||||
| RS-232C | ハードウェア | D-SUB 9-pin | ||||
| ボーレート : 115200 bps | ||||||
| データ長 : 8 bit、ストップビット : 1 bit、 パリティビット : なし、フロー制御:なし | ||||||
一般仕様 |
||||||
| 供給電源 | 入力定格 | 三相3線 | ||||
| 入力電圧/周波数 | AC 200 V ± 10 % / 47～63 Hz | |||||
| 力率(最大負荷時) | 0.90以上 | |||||
| 効率(最大負荷時) | 80 %以上 (全負荷時) | |||||
| 入力電力 | 最大負荷時、PFC付き | 20.8 kVA | 41.7 kVA | 83.3 kVA | 125 kVA | |
| 入力電流 | 三相3線 AC 180 V 最大負荷時 | 66.8 A | 133.6 A | 267 A | 401 A | |
| 入出力形態 | 端子台 | |||||
| 入出力端子形状 | 入力端子 | M5 | M8 | M10 | M12 | |
| 出力端子 | M6 | M6 | M8 | M8 | ||
| リモートセンス端子 | M4 | M4 | M4 | M4 | ||
| 質量 | 本体のみ | 300 kg | 420 kg | 900 kg | 1250 kg | |
| 外形寸法 | 突起部含む | W：600 H：948 D：986 [mm] | W：1000 H：1663 D：986 [mm] | W：1000 H：1755 D：986 [mm] |
||
| 固定方法 | レベラによる固定 | |||||
| 移動方式 | キャスターによる自走式 | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃～ + 40 ℃ | |||||
| 動作湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 保存温度 | -20 ℃～ + 60 ℃ | |||||
| 保存湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 高度 | 海抜 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間 | ||||
| 入力-FG間 | ||||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 M Ω 以上 | ||||
オプション |
||||||
| QO-C-01 | GP-IBインタフェース | 専用GP-IB⇔RS-232C変換BOXを使用（QUADシリーズ共通オプション） | ||||
| AO-15 *4 | 逆電流保護 | 電力が回生された場合に内部回路を保護する機能 | ||||
| AO-16 | 耐震用筐体固定ボルト | 筐体上部に取り付け | ||||
| AO-17 | アンカーボルト固定金具 | 筐体の四隅に取り付け可能 | ||||
| AO-19 *4 | パトランプ（出力時点灯） | 出力時点灯用パトライト （パトライト社製 SL08シリーズ、専用金具付） |
||||
| AO-21（15kVA） *4 AO-23（30kVA） *4 AO-24（60kVA） *4 AO-25（90kVA） *4 | 入力電圧/入力結線オプション | 入力電圧/入力結線変更 | ||||
*1 : 出力電圧が10V以下の時、確度保証はありません。 *2 : 出力電圧が10Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満たします。 *3 : 出力電圧が定格電圧（Lレンジ200V/Hレンジ400V）の時、この仕様を満たします。 *4 : 工場出荷オプションです。
価格
QA-T4シリーズ
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| QA-15K-T4 | スイッチング | 三相4線式(3線式も可) | 155Vrms/310Vrms ( 相電圧 ) 268Vrms/537Vrms ( 線間電圧） | 40～70Hz | 50Arms/25Arms | 15kVA | ¥5,038,000 |
| QA-30K-T4 | 100Arms/50Arms | 30kVA | ¥7,115,000 |
||||
| QA-60K-T4 | 200Arms/100Arms | 60kVA | ¥10,480,000 |
||||
| QA-90K-T4 | 300Arms/150Arms | 90kVA | ¥13,600,000 |
||||
| QA-15K-T4/REC | QA-15K-T4検査成績書 | ¥35,000 |
|||||
| QA-30K-T4/REC | QA-30K-T4検査成績書 | ¥40,000 |
|||||
| QA-60K-T4/REC | QA-60K-T4検査成績書 | ¥70,000 |
|||||
| QA-90K-T4/REC | QA-90K-T4検査成績書 | ¥100,000 |
|||||
| インターフェース | 標準：RS-232C/USB/LAN/PLC/DI/DO | ||||||
QA-T4-V6シリーズ
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格（税別） |
|---|---|---|---|---|---|---|---|
| QA-15K-T4-V6 | スイッチング | 三相4線式 (3線式も可) | 300Vrms/600Vrms ( 相電圧 ) 520Vrms/1040Vrms ( 線間電圧） | 40～70Hz | 25Arms/12.5Arms | 15kVA | ¥5,555,000 |
| QA-30K-T4-V6 | 50Arms/25Arms | 30kVA | ¥7,440,000 |
||||
| QA-60K-T4-V6 | 100Arms/50Arms | 60kVA | ¥10,909,000 |
||||
| QA-90K-T4-V6 | 150Arms/75Arms | 90kVA | ¥14,148,000 |
||||
| QA-15K-T4-V6/REC | QA-15K-T4-V6 検査成績書 | ¥35,000 |
|||||
| QA-30K-T4-V6/REC | QA-30K-T4-V6 検査成績書 | ¥40,000 |
|||||
| QA-60K-T4-V6/REC | QA-60K-T4-V6 検査成績書 | ¥70,000 |
|||||
| QA-90K-T4-V6/REC | QA-90K-T4-V6 検査成績書 | ¥100,000 |
|||||
共通オプション
| 型式 | 仕様概要 | 標準価格(税抜) |
|---|---|---|
| AO-01*1 | 外部アナログ入力制御 | ¥52,000 |
| AO-08 | QAレベラ固定用金具(10kVA～60ｋVA用） | ¥8,000 |
| AO-09 | QAレベラ固定用金具(90kVA用） | ¥9,000 |
| AO-15*1 | 逆電流保護機能（三相用） | ¥268,000 |
| AO-16 | 耐震用筐体固定ボルト | ¥98,000 |
| AO-17 | アンカーボルト固定金具 | ¥179,000 |
| AO-18*1 | 瞬時過負荷対応 | ¥150,000 |
| AO-19*1 | パトランプ(出力時点灯）追加 | ¥129,000 |
| AO-21*1 | 入力電圧/入力結線変更 15kVA用 | ¥273,000 |
| AO-23*1 | 入力電圧/入力結線変更 30kVA用 | ¥339,000 |
| AO-24*1 | 入力電圧/入力結線変更 60kVA用 | ¥432,000 |
| AO-25*1 | 入力電圧/入力結線変更 90kVA用 | ¥470,000 |
| QO-C-01 | GPIB/RS-232Cコンバータ | ¥98,000 |
| TCP*2 | 製品別トレーサビリティ | ¥5,000 |
| SCI*2 | 標準器試験成績書 | ¥20,000 |
*1 : 工場出荷オプション *2 : 別途検査成績書のご注文が必要となります。
製品カタログ
アプリケーション（交流電源）
ソフトウェアバージョンアップで機能拡張可能な交流電源New!!
2026-01-07
システムラックへの格納に最適！SIerで実績のある定番交流電源
2025-12-12
宅配便で運べる！業界最軽量クラスの小型・薄型交流電源
2025-12-08
信号設備に使用される電灯駆動用単相460V試験用電源
2025-08-19

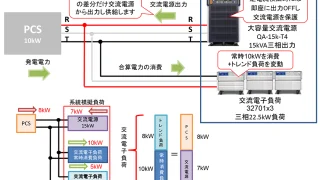

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：非電力回生型）
2025-04-02

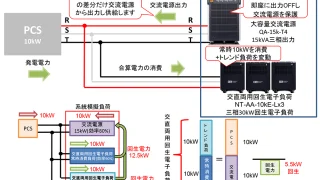

再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：電力回生型）
2025-04-02

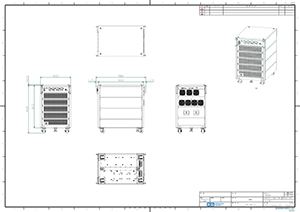

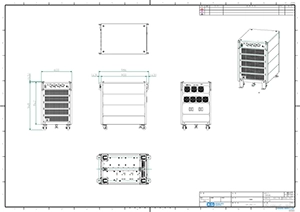

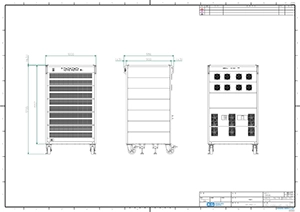

外観図
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセーフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。
消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
