見やすいカラー液晶搭載。業界最軽量を目指した交流電源
用途に応じて選べるシリーズ。安全規格IEC610101とEMC規格EN61326-1に準拠し、操作性の高い交流電源です。
￥ 495,000 ～（STDシリーズ：標準価格・税抜）
￥ 673,000 ～（ADVシリーズ：標準価格・税抜）
スイッチング方式
■ 8500 STDシリーズ
■ 8500 ADVシリーズ
単相500VA～6kVA
特長
単線結線図
モデルごとの機能比較
リモートコントロールで機器を制御したい場合は「8500 STDシリーズ」を、正弦波以外に3種類の波形出力を活用した運用には「8500 ADVシリーズ」をおすすめします。
また、主にマニュアル操作だけでのご利用には「8500 MANシリーズ」が最適です。
| 型名 | 8500 MANシリーズ | 8500 STDシリーズ | 8500 ADVシリーズ |
|---|---|---|---|
| AC出力 | 0～310Vrms | ||
| DC出力 | 0～420V | ||
| 周波数 | DC, 0～1200Hz | ||
| AC + DC | - | - | ○ |
| 三角波 / 矩形波 / クリップサイン波 | - | - | ○ |
| ファイル数×メモリ数 | 10 x 100 | 100 x 100 | 100 x 100 |
| プログラムモード | シンプルリストモードのみ | ステップ / リスト / パルス | |
| 出力位相角設定 | ○ | ||
| リモートセンス | ○ | ||
| トランジェント機能 | ○ | ||
| Lib（IEC61000規格試験）モード ※プレ試験用（規格は非準拠） | - | - | ○ |
| インターフェース標準 | PLCのみ | USB / LAN / PLC | |
| ANALOG制御 | - | ○ | ○ |
| インターフェース（オプション） | - | RS-232CまたはGP-IB | |
| 同期出力信号 | ON / OFF | ON / OFF / Start / end / Both | |
| アップグレード対応 | STDまたはADVへのアップグレードが可能 | - | - |
高い操作性
大画面4.3インチLCDディスプレイと大型ロータリノブの柔軟な操作性とテンキーの採用により、設定の効率化を実現。より良い操作性を提供します。

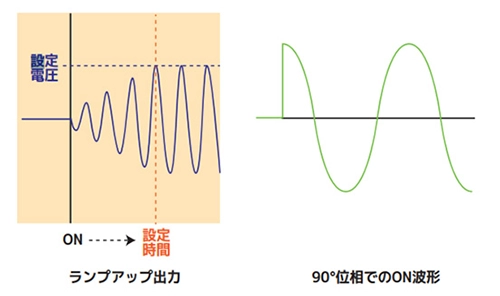

ランプアップ機能と投入位相角設定を標準装備
出力ON時に調整可能なランプアップ時間設定を備えており、モーター始動動作中に過負荷（起動電流）なく電圧を上昇させることができます。 また出力時の位相の設定も可能です。

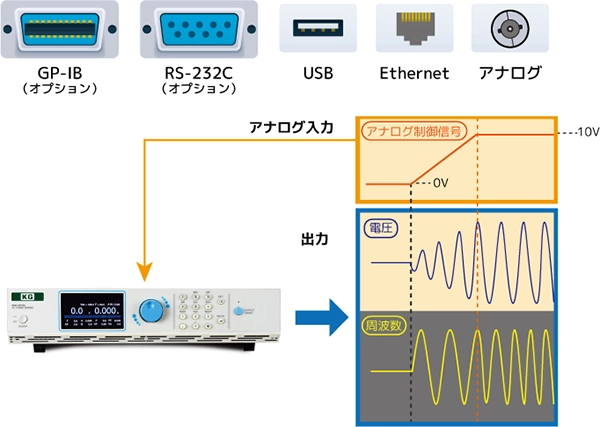

豊富なインターフェース
PCベースの通信制御以外に0~10Vdc制御のアナログ制御に対応。PLCから電圧と周波数の制御が可能となります。
トップクラスの静音特性
耐久性に優れた低ノイズファンを採用。定格出力時、最大55dBとトップクラスの静かさです。
幅広い出力可変範囲に対応
電圧0～310V、周波数5～1200Hzまでの出力に対応。エアコン、洗濯機、冷蔵庫、掃除機などの白物家電から航空機電源やモータなどの部品評価まで幅広いシーンに利用することができます。
直流出力機能
直流出力機能により、最大420Vの直流電源として使用可能です。交流入力機器だけでなく。直流入力機器の試験にも使用することができます。
最長1000msecの突入電流供給（仕様の4倍まで）
突入電流以外に、1000msec以内であれば出力短絡を想定した短絡電流出力も可能です。
過電流フォールドバック機能
モーターやコンプレッサーなどは一時的に大きな起動電流が流れます。この起動電流により交流電源の保護回路が働くと試験ができません。これを回避するために開発された過電流フォールドバック機能により、モーターやコンプレッサーなどの試験にも安心してお使い頂くことができます。（応答時間は＜1.4s）

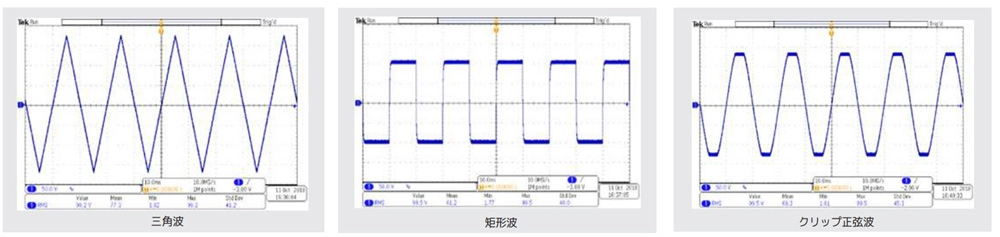

正弦波以外の波形出力モードに対応（8500 ADVシリーズ）
正弦波に加え、三角波、矩形波、クリップ正弦波と多岐 にわたる出力モードに対応します。
AC+DC波形出力モードに対応（8500 ADVシリーズ）
直流のバイアス電圧に重畳させたAC+DC波形出力モードに対応。複雑なシミュレーション波形の要求に対応しました。

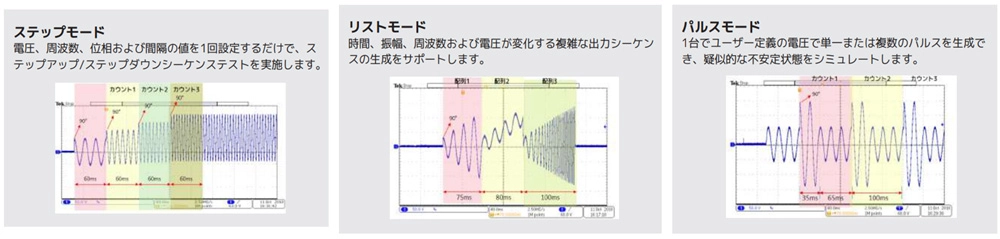

リストモードに加えステップ、パルスモードに対応（8500 ADVシリーズ）
リストモードに加え、周波数、電圧の加減と繰り返し可変が可能なステップモードと複数の電圧が設定できるパルスモードを内蔵し、より複雑な波形シミュレーションが可能となっております。
同期信号(SYNC)出力機能を搭載
ON / OFFに加えて、ADVモデルでは、START / END / BOTH / EVENT発生時に出力信号として5Vの同期信号を発生させます。オシロスコープでの波形観測に最適です。
| 項目 | MANシリーズ | STDシリーズ | ADVシリーズ |
|---|---|---|---|
| 同期出力信号 （出力信号：5V） | ON / OFF | ON / OFF | ON / START / END / BOTH / OFF / EVENT |
リモートセンス機能
大電流を流した時の電圧降下を補正可能なリモートセンス機能を搭載。本機から負荷まで離れているときに効果を発揮します。

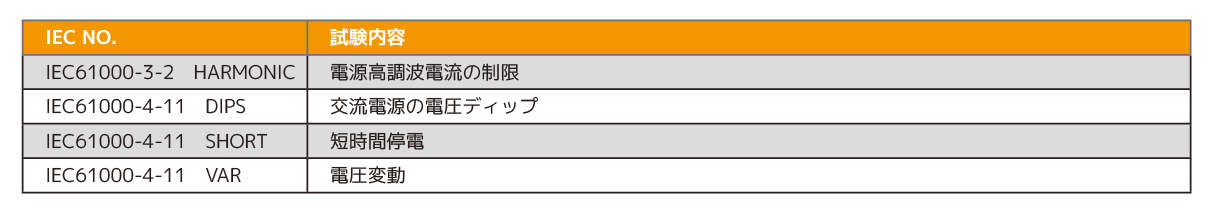

IEC libraryモードを搭載
Step/List/Pulse モードに加え、新たに IEC Library モードを追加。IEC61000 の 3-2，4-11 のプレ試験が可能です。（規格は非準拠）
| IEC No. | 試験内容 |
|---|---|
| IEC61000-3-2 HARMONIC | 電源高調波電流の制限 |
| IEC61000-4-11 DIPS | 交流電源の電圧ディップ |
| IEC61000-4-11 SHORT | 短時間停電 |
| IEC61000-4-11 VAR | 電圧変動 |
仕様
 |  |  ※オプション |  ※オプション | | | |
STDシリーズ, ADVシリーズ共通
| 型名 | 8505 | 8512 | 8520 | 8530 | 8540 | 8560 | ||
|---|---|---|---|---|---|---|---|---|
交流出力（AC 実効値） |
||||||||
| 動作範囲 | ||||||||
| PCのみクリックで拡大できます | ||||||||
| 相 / 線数 | 単相2線 | |||||||
| 定格 | 出力電圧 | 0〜310 V | ||||||
| 出力電流 *1 | 0〜155 V | 5 A @ 100 V | 12.5 A @ 100 V | 20 A @ 100 V | 30 A @ 100 V | 40 A @ 100 V | 60 A @ 100 V | |
| 0〜310 V | 2.5 A @ 200 V | 6.25 A @ 200 V | 10 A @ 200 V | 15 A @ 200 V | 20 A @ 200 V | 30 A @ 200 V | ||
| 出力電力 | 500 VA | 1250 VA | 2000 VA | 3000VA | 4000VA | 6000VA | ||
| 交流電圧 | 設定範囲 | 0〜310 V、155 / 310 V オートレンジ | ||||||
| 設定分解能 | 0.1 V | |||||||
| 設定確度 | ±(0.2 % of setting +3 counts) | ±(0.2 % of setting +6 counts) | ||||||
| 入力電源変動 | ±0.1 V | |||||||
| 負荷変動 *2 | ±0.2 V、＜ 1 s 応答時間 | |||||||
| 周波数 | 設定範囲 | DC、5〜1200 Hz フルレンジ調整 | ||||||
| 設定分解能 | 0.1 Hz at 0.0～999.9 Hz 1 Hz at 1000～1200 Hz |
|||||||
| 設定確度 *3 | ±0.03 % of setting(≧15 Hz) ±0.3 % of setting(＜15 Hz) |
|||||||
| THD (全高調波歪み) *4 | ≦0.3 % @ 50 / 60 Hz (全抵抗負荷) ≦1.1 % @ 5 - 1000 Hz (全抵抗負荷) ≦1.2 % @ 1001 / 1200 Hz (全抵抗負荷) |
|||||||
| クレストファクタ | ≧ 3 | ≧ 3 | ≧ 3 | ≧ 3 | ≧ 3 | ≧ 3 | ||
| 突入電流(peak) | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 応答時間 (Tr/Tf) *5 | 275-400 usec (Typical) | |||||||
直流出力 |
||||||||
| 定格 | 出力電圧 | 0〜420 V | ||||||
| 出力電流*1 | 0〜210 V | 3.0 A | 7.5 A | 12.0 A | 18.0 A | 24.0 A | 36.0 A | |
| 0〜420 V | 1.5 A | 3.75 A | 6.0 A | 9.0 A | 12.0 A | 18.0 A | ||
| 出力電力 | 300 W | 750 W | 1200 W | 1800 W | 2400 W | 3600 W | ||
| 直流電圧 | 設定範囲 | 0〜420 V、210 / 420 Vオートレンジ | ||||||
| 設定分解能 | 0.1 V | |||||||
| 設定確度 | ±(0.2 % of setting +3 counts) | ±(0.2 % of setting +6 counts) | ||||||
| 負荷変動 *2 | ±0.2 V、＜1 s 応答時間 | |||||||
| リップル・ノイズ (rms) *6 | ＜700 mV | ＜800 mV | ||||||
| リップル・ノイズ (p-p) *6 | ＜6.0 Vp-p | ＜7.0 Vp-p | ||||||
| 応答時間 (Tr/Tf) *5 | 275-400 usec (Typical) | |||||||
測定機能（交流は実効値） |
||||||||
| 交流電圧 (実効値) | レンジ | 0〜310 V、155/310 V オートレンジ | ||||||
| 測定分解能 | 0.1 V | |||||||
| 測定確度 | ±(0.2 % of reading +3 counts) at voltage > 5 V | ±(0.2 % of reading +6 counts) at voltage > 5 V |
||||||
| 直流電圧 | レンジ | 0〜420 V、210/420 V オートレンジ | ||||||
| 測定分解能 | 0.1 V | |||||||
| 測定確度 | ±(0.2 % of reading +3 counts) at voltage > 5 V | ±(0.2 % of reading +6 counts) at voltage > 5 V |
||||||
| 交流電流／ 直流電流 *7 | レンジ | L | 0.050〜1.200 A | 0.050〜5.000 A | － | － | － | |
| H | 1.00〜6.25 A | 4.00〜15.62 A | 4.00〜25.00 A | 0.10〜37.50 A | 0.10〜50.00 A | 0.10〜75.00 A | ||
| 測定分解能 | L | 0.001 A | － | － | － | |||
| H | 0.01 A | |||||||
| 測定確度 | L | ±(1 % of reading +10 counts) at CF | － | － | － | |||
| H | ±(0.5 % of reading +8 counts) | ±(0.5 % of reading +12 counts) | ||||||
| 周波数 | レンジ | 0.0〜1200 Hz | ||||||
| 分解能 | 0.1 Hz / 1 Hz | |||||||
| 確度 | ±0.1 Hz @ 5〜999.9 Hz. ±1 Hz @ 1000〜1200 Hz |
|||||||
| 交流有効電力／ 直流電力 *8 | レンジ | L | 0.0〜75.0 W | 0.0〜300.0 W | － | － | － | |
| H | 60〜625 W | 240〜1563 W | 240〜2500 W | 0〜3750 W | 0〜5000 W | 0〜7500 W | ||
| 測定分解能 | L | 0.1 W | － | － | － | |||
| H | 1 W | |||||||
| 測定確度 | L | ± (1% of reading +10 counts) at PF ≥ 0.35 and voltage > 5 V | ± (2% of reading +15 counts) at PF ≥ 0.35 and voltage >5 V | － | － | － | ||
| H | ± (1% of reading +5 counts) at PF ≥ 0.35 and voltage > 5 V | ± (1% of reading +10 counts) at PF ≥ 0.35 and voltage >5 V | ± (1% of reading +20 counts) at PF ≥ 0.35 and voltage >5 V |
|||||
| 力率 | 測定範囲 | 0.000～1.000 | ||||||
| 測定分解能 | 0.001 | |||||||
| 測定確度 | W/VAを有効数字3桁で表示 | |||||||
| 交流皮相電力 | 測定レンジ | L | 0.0〜75.0 VA | 0.0〜300.0 VA | － | － | － | |
| H | 60〜625 VA | 240〜1563 VA | 240〜2500 VA | 0〜3750 VA | 0〜5000 VA | 0〜7500 VA | ||
| 測定分解能 | L | 0.1 VA | － | － | － | |||
| H | 1 VA | |||||||
| 計算式 | V×A、計算値 | |||||||
| 交流無効電力 | レンジ | 0〜155 V | 0.0〜75.0 VAR | 0.0〜300.0 VAR | － | － | － | |
| 0〜310 V | 60〜625 VAR | 240〜1563 VAR | 240〜2500 VAR | 0〜3750 VAR | 0〜5000 VAR | 0〜7500 VAR | ||
| 分解能 | 0〜155 V | 0.1 VAR | － | － | － | |||
| 0〜310 V | 1 VAR | |||||||
| 計算式 | √(VA)2- (W)2) 、計算値 | |||||||
| ピーク電流 | 測定可能範囲 | 0.0〜20.0 Apk | 0.0〜50.0 Apk | 0.0〜80.0 Apk | 0.0〜120.0 Apk | 0.0〜160.0 Apk | 0.0〜240.0 Apk | |
| 測定分解能 | 0.1 A | |||||||
| 測定確度 | ±(0.5 % of reading +8 counts) | ±(0.5 % of reading +12 counts) | ||||||
| クレスト ファクタ | 測定可能範囲 | 0〜10.00 | ||||||
| 測定分解能 | 0.01 | |||||||
| 計算式 | Ap / A | |||||||
保護機能 |
||||||||
| プロテクション | OCP 、OVP 、OPP 、OTP 、LVP 、RCP およびファン | |||||||
その他の機能 |
||||||||
| 交流出力 開始角度 | 設定範囲 | 0〜359° | ||||||
| 設定分解能 | 1° | |||||||
| 過電流 フォールド バック *9 | 設定範囲 | 0〜155 V | 0.05〜5.00 A | 0.05〜12.50 A | 0.05〜20.00 A | 0.1〜30.00A | 0.10〜40.00 A | 0.10〜60.00 A |
| 0〜310 V | 0.05〜2.50 A | 0.05〜6.25 A | 0.05〜10.00 A | 0.1〜15.00A | 0.10〜20.00 A | 0.10〜30.00 A | ||
| 設定分解能 | 0.01 A | |||||||
| 設定確度 | ±(2.0 % of setting +4 counts) | |||||||
| 応答時間 | ＜ 1.4 s | |||||||
| 時間設定 | レンジ | 1.0〜999.9 h 、1.0〜999.9 min 、1.0〜999.9 s 、0.2〜999.9 ms | ||||||
| 分解能 | 0.1 h 、0.1 min 、0.1 s 、0.1 ms | |||||||
| 確度 | ±(0.1 % +0.1 h) 、±(0.1 % +0.1 min) 、±(0.1 % +0.1 s) 、±(0.1 % +0.1 ms) | |||||||
| 単位 | 時間 (h) 、分 (min) 、秒 (s) 、ミリ秒 (ms) | |||||||
| ランプアップ 機能 | 設定範囲 | 0.1〜999.9 s 、0 = OFF | ||||||
| 設定分解能 | 0.1 s | |||||||
| 設定確度 | ±(0.1 % + 1 Cycle) 出力周波数 ≤10 Hz ±(0.1 % + 0.1 sec) 出力周波数 >10 Hz |
|||||||
| メモリ | 100 x 100 (ファイル x シーケンス) マニュアル、ステップ、パルスモード、100ファイルまで作成できます。 |
|||||||
| グラフィックディスプレイ | 4.3インチ TFT LCD | |||||||
信号出力/入力 |
||||||||
| ステータス信号出力 | FAIL STATUS | FAIL発生時にオン | ||||||
| PROSESSING STATUS | 出力中にオン | |||||||
動作表示 |
||||||||
| OUTPUT ON/OFF | 出力オン時 | 前面表示パネルに「OUTPUT」が点灯します。 | ||||||
| アラーム 動作 | 保護機能作動時 | 前面表示パネルに保護機能に対応したメッセージ（OVP,OCPなど）が表示されます。 | ||||||
| 電力制限作動時 | 前面表示パネルに「OPP」が表示されます。 | |||||||
| キーロック動作 | キーロック状態 | 前面表示パネルに「LOCK」が点灯します。 | ||||||
| リモート動作 | リモート コントロール時 | 前面表示パネルにアイコン（PCマーク）が表示されます。 | ||||||
外部コントロール |
||||||||
| PLCリモートコントロール | 入力：出力オン、出力オフ/リセット、出力検証、 インターロック、ファイルリコールM1からM7、トリガー 出力： Fail、Test-in-Process |
|||||||
| 同期信号外部トリガー | STD | ON / OFF、出力信号 5 V、BNCタイプ | ||||||
| ADV | ON / START / END / BOTH / OFF / EVENT、出力信号 5 V、BNCタイプ | |||||||
インターフェース |
||||||||
| USB | ハードウェア | ソケットB タイプ | ||||||
| ターミネータ | 受信時LF 、送信時LF | |||||||
| LAN | ハードウェア | IEEE 802.3 | ||||||
| RJ-45 | ||||||||
| 10Base-T/100Base-T | ||||||||
| uIP/TCP（キープアライブ信号は未対応） | ||||||||
| ターミネータ | 受信時LF or EOI、送信時LF + EOI | |||||||
| オプションインターフェース | 標準装備： USB, PLC remote、LAN オプション： GPIB、RS-232 |
|||||||
一般仕様 |
||||||||
| 供給電源 | 入力定格 | 単相2線 | 単相2線 or 三相3線 |
|||||
| 入力電圧/周波数 | 100～240 V ± 10% 50/60 Hz | 200～240 V ± 10% 50/60 Hz | 単相2線/三相3線： 200～240V±10% 50/60 Hz 三相4線： 346～416V ± 10% 50/60 Hz |
|||||
| 力率(最大負荷時) *10 | ≧ 0.93 | ≧ 0.97 | ||||||
| 効率(最大負荷時) *11 | ≧74 % | ≧81 % | ≧84 % | ≧83 % | ≧84 % | ≧84 % | ||
| 入力電力 | 最大負荷時 | 745 | 1630 | 2520 | 3820 | 5030 | 7550 | |
| 入力電流 | 最大負荷時 | 10A | 20 A | 30 A | 22 A | 30 A | 単相2線：45 A 三相3線：38 A 三相4線：22 A |
|

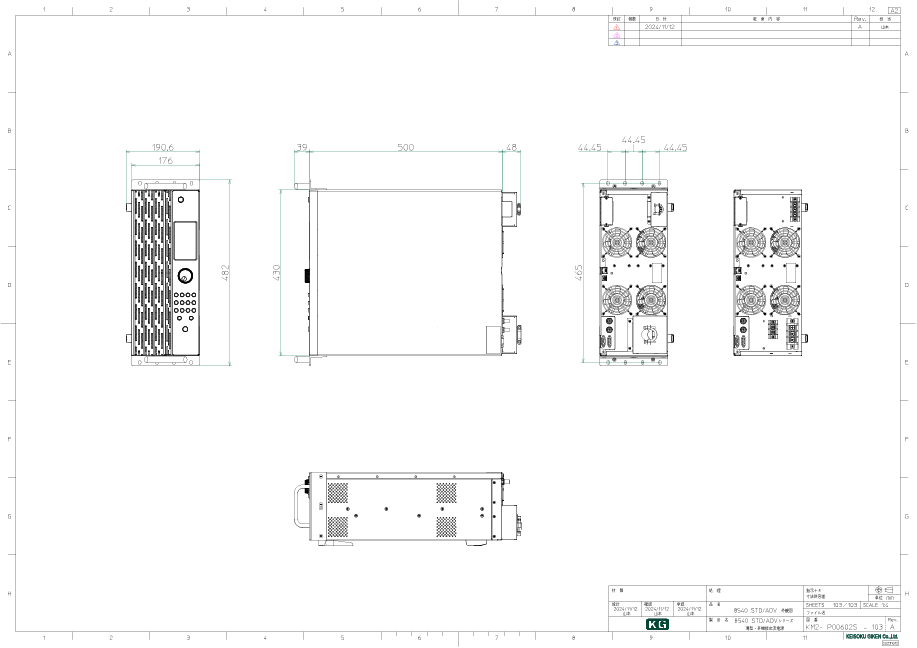

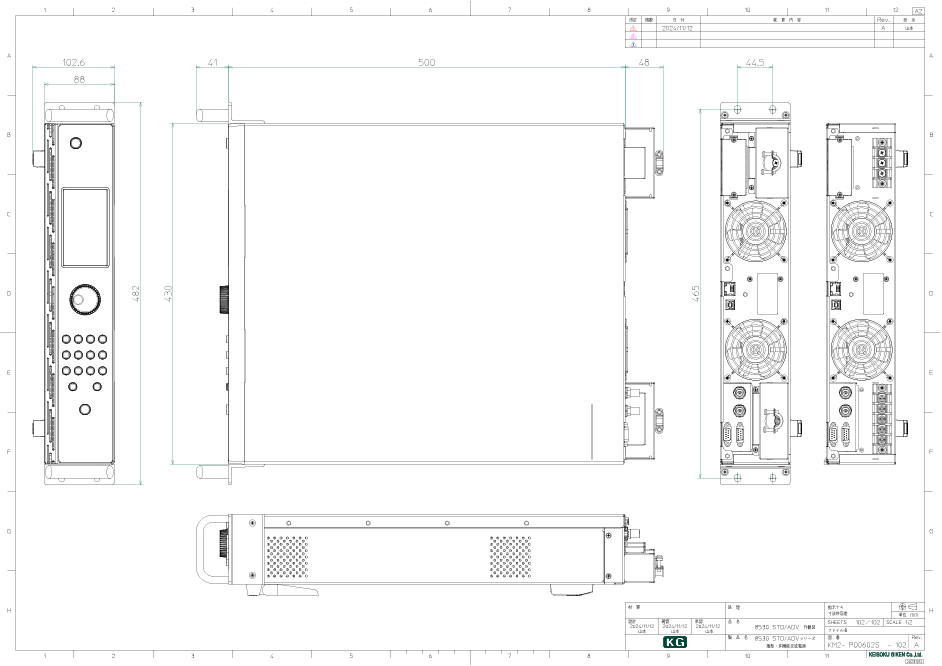

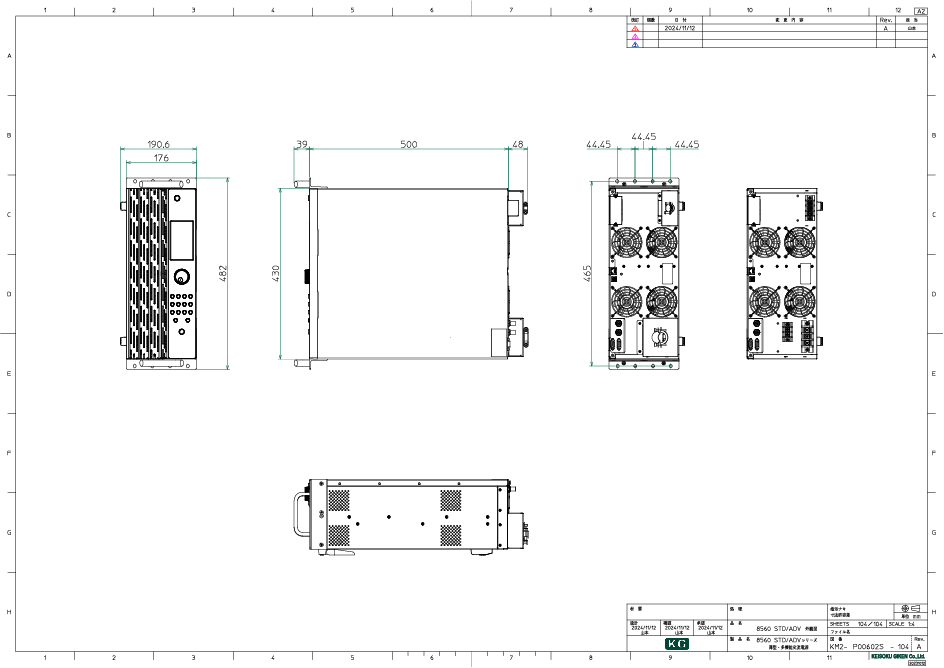

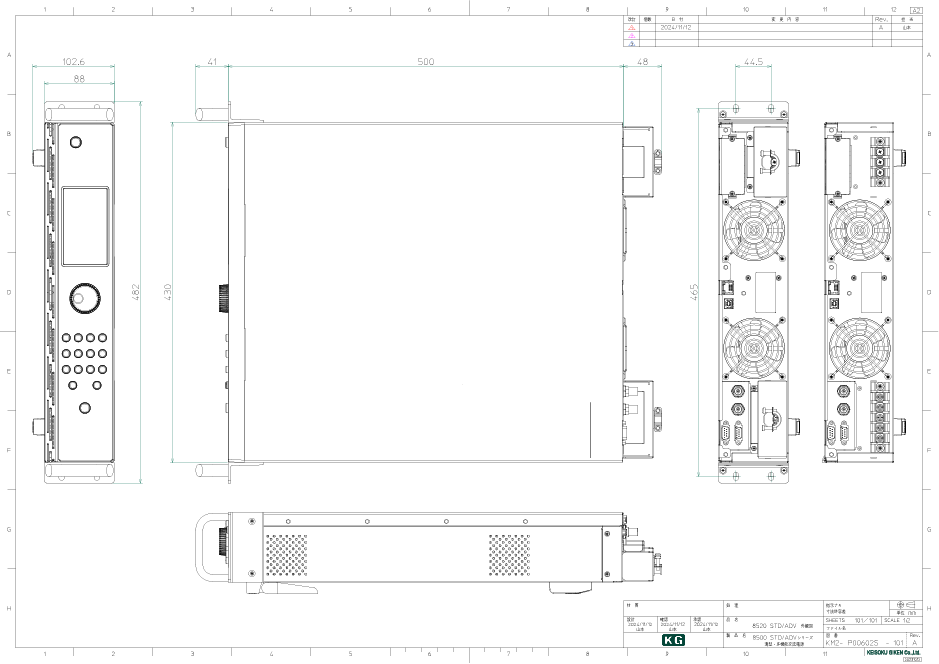

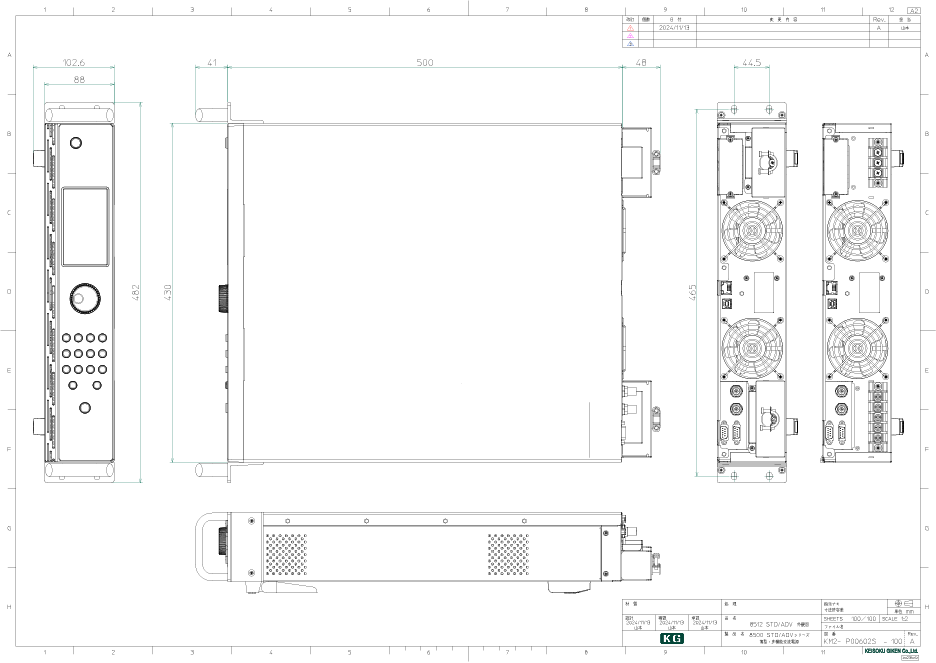

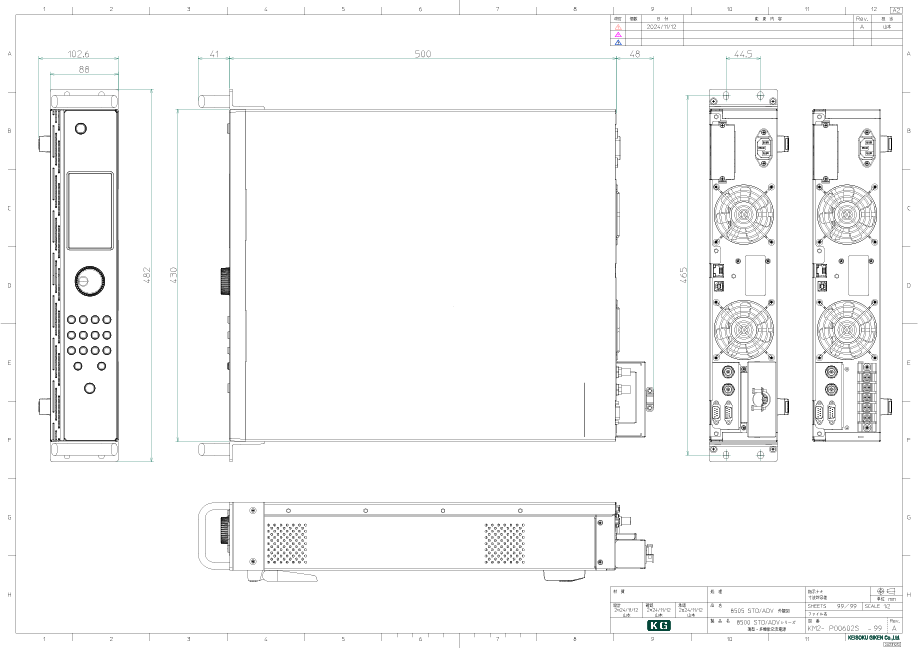

| 入力形態 | ACインレット | ターミナルブロック | ||||||
| 質量 | 本体のみ | 15 kg | 28 kg | |||||
| 外形寸法 | 突起部含まず | W : 430 x H : 88 x D : 500 [mm] | W : 430 x H : 176 x D : 500 [mm] | |||||
| 環境条件 | 動作環境 | 屋内使用 | ||||||
| 動作温度 | 0 ℃～40 ℃ | |||||||
| 動作湿度 | 20 %～85 % RH以下（結露しないこと） | |||||||
| 保存温度 | -20 ℃～60 ℃ | |||||||
| 保存湿度 | 20 %～85 % RH以下（結露しないこと） | |||||||
| 高度 | 2000 m以下 | |||||||
| 冷却方式 | ファンによる強制空冷 | |||||||
| 耐電圧 | 入力-出力間 | 入力-出力間 DC 2100 V １分間 | ||||||
| 入力-FG間 | 入力-FG間 DC 2100 V １分間 | |||||||
| 絶縁抵抗 | 入力-FG間 | 入力-FG間 DC 500 V 30 MΩ以上 | ||||||
| 準拠規格 | TUV-EMC / IEC 61362-1 / IEC 61010-1 | |||||||
*1 : 動作電圧 100 V / 200 V *2 : 出力周波数が100 Hzを超える場合は、負荷レギュレーションを参照してください。出力は±0.5 V、＜1 sで安定します。 *3 : 電圧＞ 10 V *4 : 最大歪みは、抵抗性負荷への最大電流で100〜155 V（155 V範囲）および200〜310 V（310 V範囲）でテストした結果です。 *5 : 出力電圧の10 %から90 % *6 : 電圧= 0 VでDC〜300 kHzのコンポーネント *7 : 最大定格電流の10 %から100 % *8 : 最大定格電力の10 %から100 %。出力電流が現在の測定Lレンジを超える場合、電力測定確度はHレンジに従います。 *9 : 出力周波数30 Hz〜1200 Hz。AC出力（出力周波数5〜29.9H z）の場合、応答時間＜7 s。 DC出力の場合、応答時間＜2 s。OC_FOLD機能が有効になっている場合、過渡電流と電力は定格電流と定格電力の110 %を超えることはできません。それ以外の場合、保護が発生します。 *10 : 500 / 1250 / 2000 VA：入力電圧は100 V〜240 V、線形負荷への最大出力電力、正弦波、出力周波数30 Hz〜1200 Hz。4000 VA：入力電圧は200 V〜240 V、線形負荷への最大出力電力、正弦波、出力周波数30 Hz〜1200 Hz *11 : 効率は、線形負荷への最大電力、出力周波数5 Hz〜500 Hzの入力電圧220 Vacでテストした結果です。
* : 確度は周囲温度23 ℃ ±5 ℃において、納入後6ヶ月間保証します。
価格
8500 STDシリーズ
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 直流出力 | 電流 | 電力 | 標準価格（税抜） |
|---|---|---|---|---|---|---|---|---|
| 8505 STD（旧EAL-5005 STD) | スイッチング | 単相 | 155V/310V | 5～1200Hz | 0～210V 3A/0～420V 1.5A | 5A/2.5A | 0.5kVA | ¥495,000 |
| 8512 STD(旧EAL-5012 STD） | 0～210V 7.5A/0～420V 3.75A | 12.5A/6.25A | 1.25kVA | ¥608,000 |
||||
| 8520 STD(旧EAL-5020 STD） | 0～210V 12A/0～420V 6A | 20A/10A | 2kVA | ¥880,000 |
||||
| 8530 STD（旧EAL-5030 STD） | 0～210V 18A/0～420V 9A | 30A/15A | 3kVA | ¥1,180,000 |
||||
| 8540 STD（旧EAL-5040 STD ) | 0～210V 24A/0～420V 12A | 40A/20A | 4kVA | ¥1,564,000 |
||||
| 8560 STD（旧EAL-5060 STD） | 0～210V 36A/0～420V 18A | 60A/30A | 6kVA | ¥2,216,000 |
||||
検査成績書 |
||||||||
| 8505 STD/REC | 8505 STDの検査成績書 | ¥8,000 |
||||||
| 8512 STD/REC | 8512 STDの検査成績書 | ¥8,000 |
||||||
| 8520 STD/REC | 8520 STDの検査成績書 | ¥8,000 |
||||||
| 8530 STD/REC | 8530 STDの検査成績書 | ¥15,000 |
||||||
| 8540 STD/REC | 8540 STDの検査成績書 | ¥15,000 |
||||||
| 8560 STD/REC | 8560 STDの検査成績書 | ¥25,000 |
||||||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
||||||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
||||||
インターフェースアクセサリー |
||||||||
| 40257（旧1505）*1 | インターロック機能解除キー | ¥8,000 |
||||||
| Option 03-85(旧1539）*2 | GPIBインターフェース | ¥69,000 |
||||||
| Option 09-85（旧1540) *2 | RS-232Cインターフェース | ¥39,000 |
||||||
*1 : 40257(インタロック機能解除キー)は、付属品で標準添付されております。 *2 : インターフェースはどれか一つのみ実装が可能です。
※ オプション関係は全て「工場出荷時ご指定」となっております。ご購入後の追加は別途費用が発生しますのでご注意ください。
8500 ADVシリーズ
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 直流出力 | 電流 | 電力 | 標準価格（税抜） |
|---|---|---|---|---|---|---|---|---|
| 8505 ADV（旧EAL-5005 ADV) | スイッチング | 単相 | 155V/310V | 5～1200Hz | 0～210V 3A /0～420V 1.5A | 5A/2.5A | 0.5kVA | ¥673,000 |
| 8512 ADV(旧EAL-5012 ADV） | 0～210V 7.5A /0～420V 3.75A | 12.5A/6.25A | 1.25kVA | ¥957,000 |
||||
| 8520 ADV(旧EAL-5020 ADV） | 0～210V 12A /0～420V 6A | 20A/10A | 2kVA | ¥1,191,000 |
||||
| 8530 ADV（旧EAL-5030 ADV） | 0～210V 18A /0～420V 9A | 30A/15A | 3kVA | ¥1,554,000 |
||||
| 8540 ADV（旧EAL-5040 ADV) | 0～210V 24A /0～420V 12A | 40A/20A | 4kVA | ¥2,150,000 |
||||
| 8560 ADV（旧EAL-5060 ADV） | 0～210V 36A /0～420V 18A | 60A/30A | 6kVA | ¥2,740,000 |
||||
検査成績書 |
||||||||
| 8505 ADV/REC | 8505 ADVの検査成績書 | ¥8,000 |
||||||
| 8512 ADV/REC | 8512 ADVの検査成績書 | ¥8,000 |
||||||
| 8520 ADV/REC | 8520 ADVの検査成績書 | ¥8,000 |
||||||
| 8530 ADV/REC | 8530 ADVの検査成績書 | ¥15,000 |
||||||
| 8540 ADV/REC | 8540 ADVの検査成績書 | ¥15,000 |
||||||
| 8560 ADV/REC | 8560 ADVの検査成績書 | ¥25,000 |
||||||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
||||||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
||||||
インターフェースアクセサリー |
||||||||
| 40257（旧1505）*1 | インターロック機能解除キー | ¥8,000 |
||||||
| Option 03-85(旧1539） *2 | GPIBインターフェース | ¥69,000 |
||||||
| Option 09-85（旧1540) *2 | RS-232Cインターフェース | ¥39,000 |
||||||
*1 : 40257(インタロック機能解除キー)は、付属品で標準添付されております。 *2 : インターフェースはどれか一つのみ実装が可能です。
※ オプション関係は全て「工場出荷時ご指定」となっております。ご購入後の追加は別途費用が発生しますのでご注意ください。
製品カタログ
アプリケーション（交流電源）
ソフトウェアバージョンアップで機能拡張可能な交流電源New!!
システムラックへの格納に最適！SIerで実績のある定番交流電源
宅配便で運べる！業界最軽量クラスの小型・薄型交流電源
信号設備に使用される電灯駆動用単相460V試験用電源
再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：非電力回生型）
再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：電力回生型）
外観図（シリーズ共通）
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセーフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。
消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
