軽量シンプルなアース導通試験器！
AC60Aのアース導通（GroundBond)試験に対応した、国内最軽量のACアース導通試験器です。可搬性に優れており、大型ロータリーエンコーダによる直感的なシンプル操作で試験を行うことが可能です。
￥ 392,000 ～（標準価格・税抜）
仕様概要
AC40A / 8V、AC60A / 12V
特長

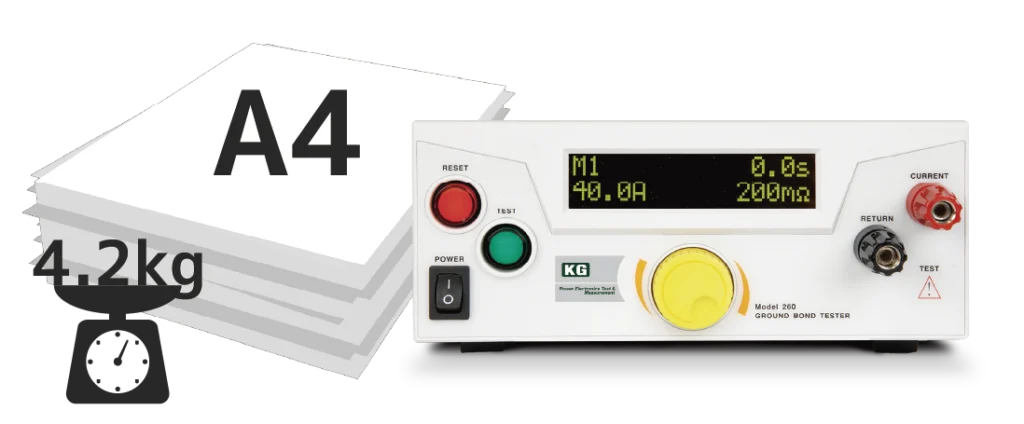

クラス最軽量
スイッチングトランス採用により40Aで4.2kg、60Aで約9kgと国内最軽量を実現。A4用紙サイズと小型・軽量化を実現しました。（264） 機器の移動や持ち運びが多い現場での使用に最適です。従来のアース導通試験器の質量に対し約84％の軽量化となりました。

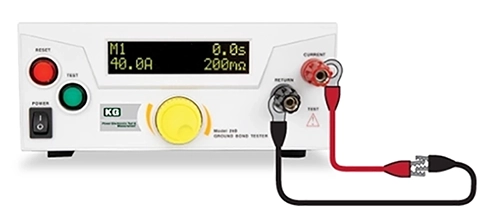

自動オフセット機能
mΩ単位の自動オフセット機能を搭載。事前に使用するケーブル抵抗値をオフセット設定することで4端子法を用いらず、高精度に接地抵抗測定が可能です。

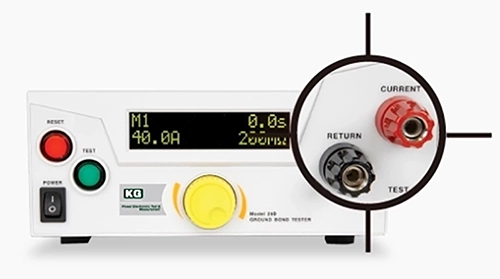

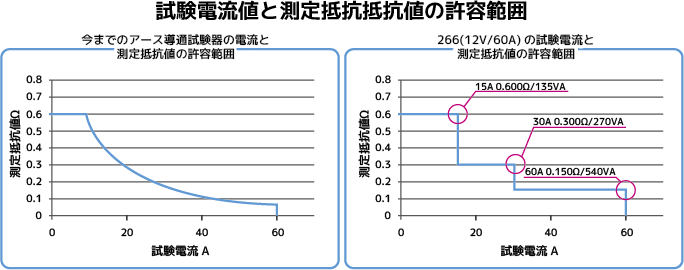

高抵抗まで測定可能
一般的なアース導通試験(30A)では、最大で約150ｍΩまでしか測定することができません。260シリーズの電力容量は一般的なアース導通試験器の約2倍の出力容量があり、60A出力で150mΩまでの測定が可能です。
PLCリモートコントロール
PLC（プログラマブルロジックコントローラー）と接点を使ってリモート制御が可能です。

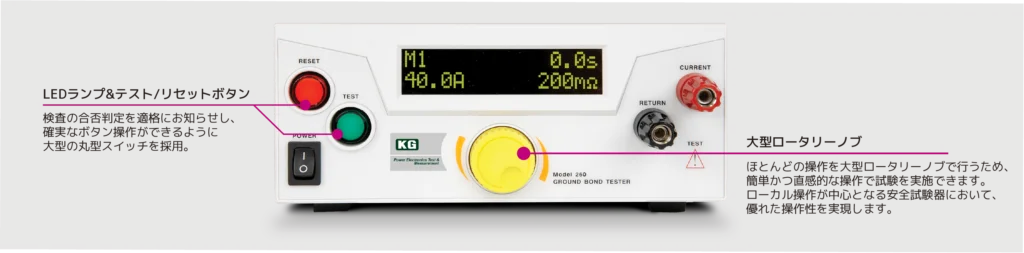

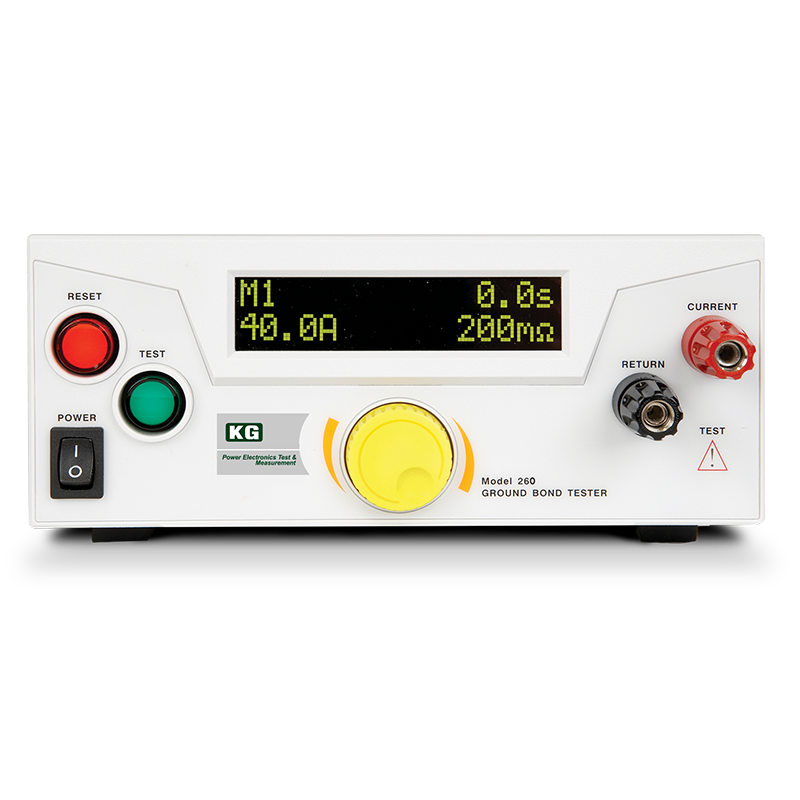

フロントパネルレイアウト
電圧降下表示変更*オプション
アース導通試験では、印加電流における抵抗測定における合否判定となっております。本オプションを追加することで、抵抗測定から実際の電圧降下分の電圧測定へ変更することができます。
USBインターフェース*オプション
USBインターフェース（オプション）を追加実装することで、WindowsPCを用いたリモートコントロールが可能です。簡単に安全規格試験自動検査システムの構築をすることができます。

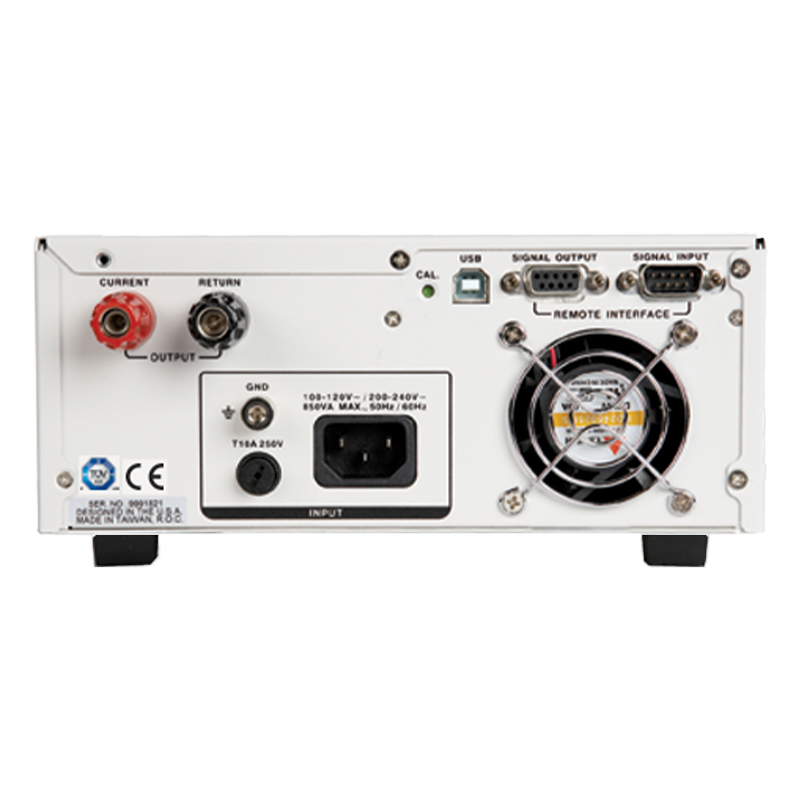

リアに出力端子*オプション
コンパクトでありながら、システムラック実装時に便利なリアパネルへ出力端子をオプションで準備しました。
仕様
| 型名 | 264 | 266 | ||
|---|---|---|---|---|
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
| AC出力 | 出力容量 | 40 A / 600 mΩ / 8 V | 60 A / 600 mΩ / 12 V | |
| 出力電流範囲 | 3.0～40.0 A | 3.0～60.0 A | ||
| 設定分解能 | 0.1 A | |||
| 出力周波数 | 50 Hz/60 Hz ±0.1 %, ユーザー選択可能 | |||
| 設定確度 | ±(2 % of setting +0.1A) | |||
| 出力電圧 | 8 V (固定) | 12 V (固定) | ||
| 最大負荷 | 3.0～10.0 A / 0～600 mΩ, 10.1～30.0 A / 0～200 mΩ, 30.1～40.0 A / 0～150 mΩ | 3.0～15.0 A / 0～600 mΩ, 15.1～30.0 A / 0～200 mΩ, 30.1～60.0 A / 0～150 mΩ | ||
| オフセット | 設定範囲 | 0～100 mΩ | ||
| 分解能 | 1 mΩ | |||
| 設定確度 | ±(2 % of setting +2 mΩ) | |||
| 電流測定 | 電流測定範囲 | 0.0～40.0 A | 0.0～60.0 A | |
| 分解能 | 0.1 A | |||
| 測定確度 | ±(3 % of reading +0.1 A) | |||
| 抵抗測定 | 抵抗測定確度 | 0～600 mΩ | ±(3 % of reading +3 mΩ) for 3～5.9 A, ±(2 % of reading +2 mΩ) for 6～40 A | ±(3 % of reading +3 mΩ) for 3～5.9 A, ±(2 % of reading +2 mΩ) for 6～60 A |
| 分解能 | 1 mΩ | |||
| 時間機能 | 立上り時間 | 設定範囲 | 0.1 s (固定) | |
| 設定確度 | ±0.05 s | |||
| 試験時間 | 設定範囲 | 0, 0.5～240.0 s (0=連続) | ||
| 分解能 | 0.1 s | |||
| 設定確度 | ±(0.1 % +0.05 s) | |||
その他の機能 |
||||
| メモリ | 最大5メモリ | |||
| セキュリティー | Run Only Mode(RUN) - テストパラメータおよびメモリロケーションへのアクセスを制限 Memory Mode(MEM)- テストパラメータの変更を制限、メモリロケーションへのアクセスを許可 |
|||
| 校正 | 内蔵プログラムと外部測定器により可能 | |||
| 電圧降下表示 | 抵抗測定の代わりに電圧降下を表示 (オプション) | |||
インターフェース |
||||
| USB | ハードウェア | USB ソケットB タイプ (オプション) | ||
| ターミネータ | 受信時LF、送信時LF | |||
| PLCリモートコントロール | 入力: テスト、リセット、インターロック | |||
| 出力: 合格、不合格、試験中 | ||||
一般仕様 |
||||
| 供給電源 | 入力定格 | 単相2線 | ||
| 入力電圧/周波数 | AC 100～120 Vrms/AC 200～240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | AC 100～240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | ||
| 入力電力 | 最大負荷時 | 850 VA以下 | 1000 VA以下 | |
| 入力電流 | 最大負荷時 | 10 A (AC 10 A / 250 V Slow-Blow) | 12 A (AC 12 A / 250 V Slow-Blow) | |
| 質量 | 本体のみ | 約 4.2 kg | 約 9.2 kg | |
| 外形寸法 (W×H×D) | 215 × 88 × 300 mm | 430 × 132 × 300 mm | ||
| 環境条件 | 動作環境 | 屋内使用 | ||
| 動作温度 | 0 ℃～ +40 ℃ | |||
| 動作湿度 | 20 % RH～85 % RH(結露なし) | |||
| 保存温度 | -20 ℃～ +60 ℃ | |||
| 保存湿度 | 20 % RH～85 % RH(結露なし) | |||
| 高度 | 2000 m 以下 | |||
| 冷却方式 | ファンによる強制空冷 | |||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間印加で異常なし | ||
| 入力-FG間 | AC 1500 V、1 分間印加で異常なし | |||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||
付属品 |
||||
| 取扱説明書 | × 1 | |||
| 電源ケーブル | × 1 | |||
| ヒューズ | × 1 (264:10 A, 266:12 A) | |||
| インターロック解除コネクタ | × 1 (品番：38075) | |||
| 電流テストケーブル | × 1 (品番：99-10724-01) | × 1 (品番：40406) | ||
| 電流リターンケーブル | × 1 (品番：99-10725-01) | × 1 (品番：99-10238-01) | ||
| USBケーブル | × 1 (品番：39066) (オプション03付与時) | |||
オプション |
||||
| Code | 01 | Rear Output | ||
| 03 | Activate USB Port | |||
| 09 | Display Voltage Drop | |||
※モデルオプションラベルについて |
||||
| 本機のリアパネルには、オプションコードが記載されたラベルがあります。 例えば、オプションコードは次のように表示されます。 | option 01 → OPT: 01 option 01 と 02 → OPT: 0102 |
|||
※オプション09 - について |
||||
| このオプションをインストールすると、試験器は測定された抵抗ではなく、負荷全体の電圧降下を表示します。 電圧の上限値、下限値、およびオフセットを編集するために、新しいテストパラメータとコマンドを使用できます。 本オプションが機器に装着されている場合、以下の仕様表が適用されます。 |
||||
型名 | 264 | 266 |
||
オプション09 Display Voltage Drop 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
| オフセット | 設定範囲 | 0.00～4.00 V | 0.00～6.00 V | |
| 分解能 | 0.01 V | |||
| 設定確度 | ±(2 % of setting +2 counts) | |||
| 電圧設定 | 設定範囲 | 0.00～6.00 V (3.0～40.0 A) | 0.00～9.00 V (3.0～60.0 A) | |
| 分解能 | 0.01 V | |||
| 設定確度 | ±(2 % of setting +2 counts) | |||
| 時間機能 | 試験時間 | 設定範囲 | 0, 0.5～240.0 s (0=連続) | |
| 分解能 | 0.1 s | |||
| 設定確度 | ±(0.1 % of setting +0.05 s) | |||
| 電流測定 | 電流測定範囲 | 0.0～40.0 A | 0.0～60.0 A | |
| 分解能 | 0.1 A | |||
| 測定確度 | ±(3 % of reading +1 count) | |||
| 電圧測定 | 電圧測定範囲 | 0.00～6.00 V | 0.00～9.00 V | |
| 分解能 | 0.01 V | |||
| 測定確度 | ±(2 % of reading +2 counts) | ±(3 % of reading +3 counts) for 3～5.9 A, ±(2 % of reading +2 counts) for 6～60 A |
||
価格
| 型名 | ACアース導通 | 寸法 (W×H×D) mm | 質量 | 標準価格（税抜） |
|---|---|---|---|---|
| 264 | AC40A、600mΩ、8V | 215x88x300 | 約4.3kg | ¥392,000 |
| 266 | AC60A、600mΩ、12V | 430x132x300 | 約9.0kg | ¥729,000 |
検査成績書 |
||||
| 264/REC | 264の検査成績書 | ¥14,000 |
||
| 266/REC | 266の検査成績書 | ¥14,000 |
||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
||
工場出荷オプション |
||||
| Option 01-26 | Rear Output Kit | ¥49,000 |
||
| Option 03-26 | USBインターフェース | ¥20,000 |
||
| Option 09-26 | 電圧降下表示変更 | ¥20,000 |
||
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。
製品カタログ
アプリケーション（安全試験器）
試験実行の自動化に最適！バーコードリーダーに対応したAC/DCアース導通試験器
試験実行の自動化に最適！バーコードリーダーに対応した安全試験器
正負両出力（DCW/IR）に対応した絶縁耐電圧試験器
小容量フィルムコンデンサのセルフヒーリングを発生させない耐電圧試験方法
PLCを用いたDC耐電圧高速試験システム
半導体デバイスの絶縁膜の信頼性に最適な油中電極治具システム

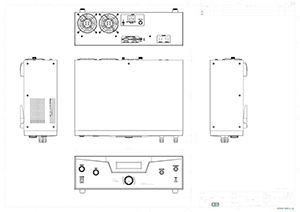

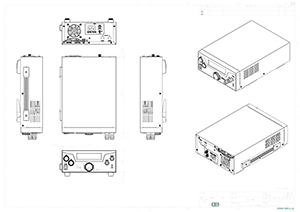

外観図
選定・搬入のご注意
機器選定・使用時のご注意
- 高電圧を発生させる計測器をご選定いただく際には、被試験物（D.U.T.）の耐電圧に適した製品をお選びください。
- 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
- D.U.T（被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
