SC6540シリーズ
マトリックススキャナ

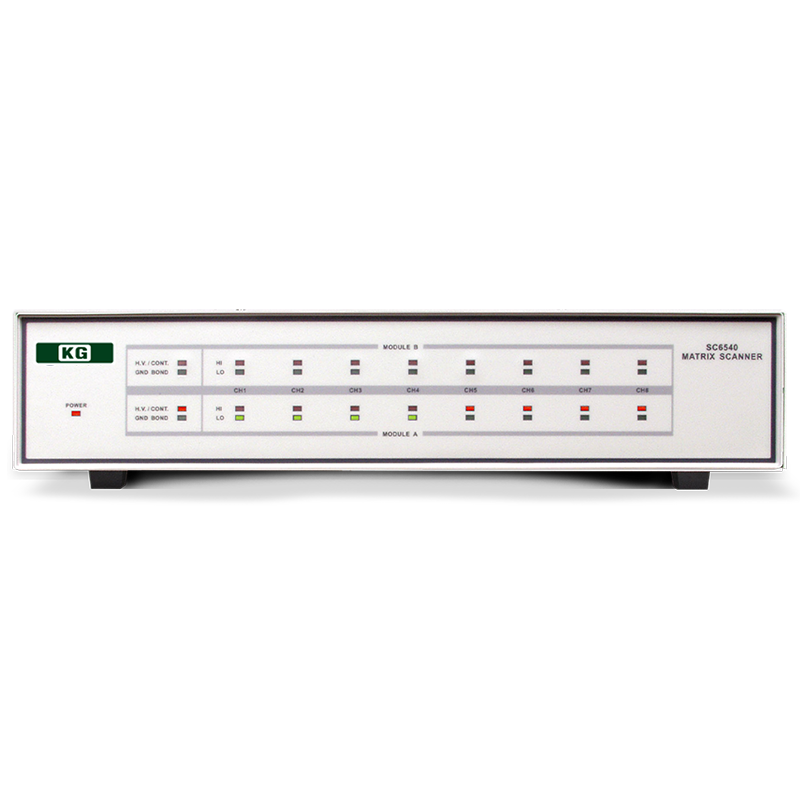

特長

2Uサイズに最大16chのスキャナユニット

内部モジュール1と2に各種組み合わせで最適な切り替えユニットの提供が可能です。インターフェースも標準のUSB&RS-232Cから、LANおよびGP-IBインターフェースへの交換が可能です。（工場出荷オプション）

型名	内部モジュール1	内部モジュール2	インターフェース	マスター/スレーブ	背面外観（クリックして拡大）

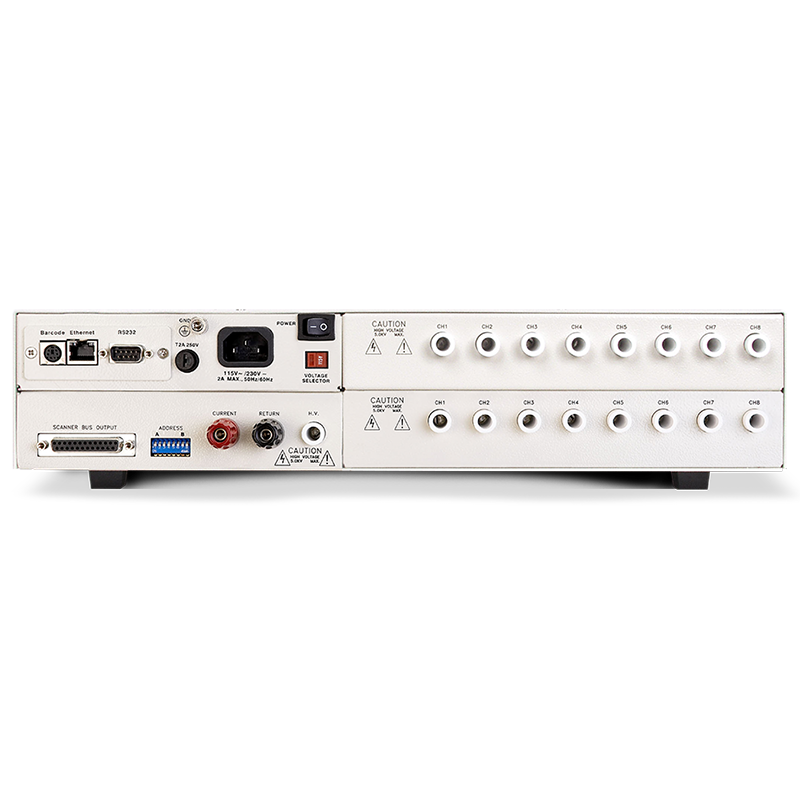

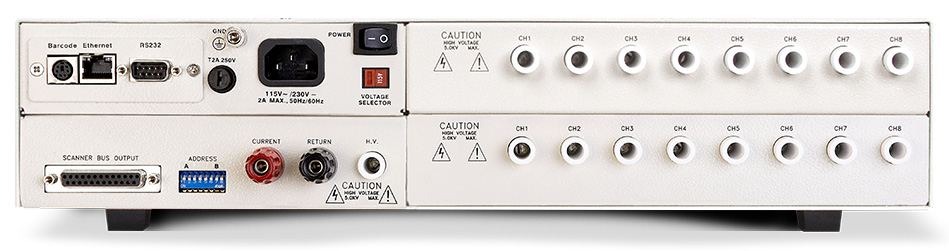

SC6540-HHM （旧7006+Opt.743+Opt.792)	8ch H.V.スキャナ	8ch H.V.スキャナ	USB&RS-232C	マスターユニット	SC6540_rear

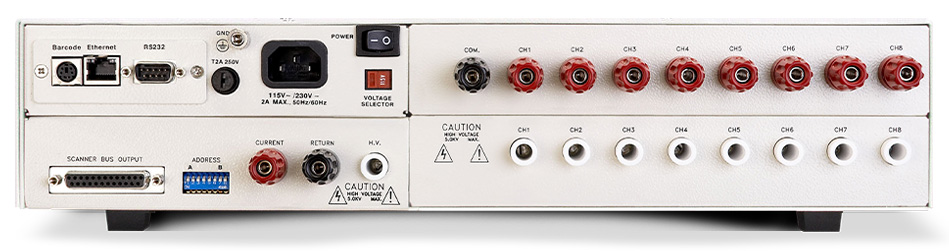

SC6540-HGM （旧7006+Opt.744+Opt.792)	8ch H.V.スキャナ	8ch H.A.スキャナ	USB&RS-232C	マスターユニット	SC6540-HGM_rear

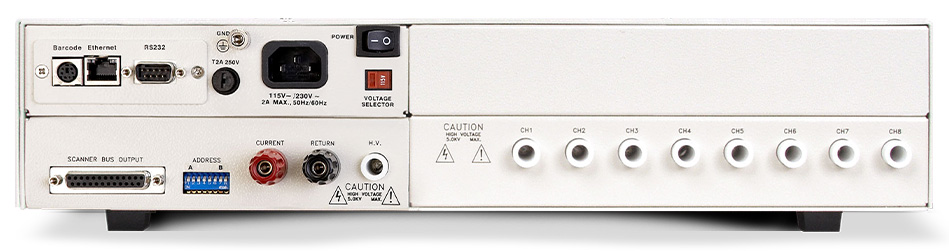

SC6540-HNM （旧7006+Opt.792)	8ch H.V.スキャナ	-	USB&RS-232C	マスターユニット	SC6540-HNM_rear

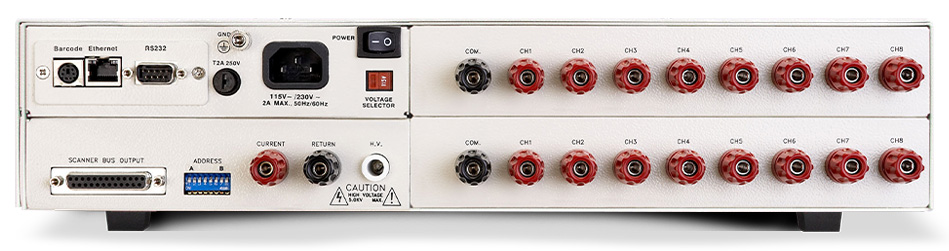

SC6540-GGM	8ch H.A.スキャナ	8ch H.A.スキャナ	USB&RS-232C	マスターユニット	SC6540-GGM_rear

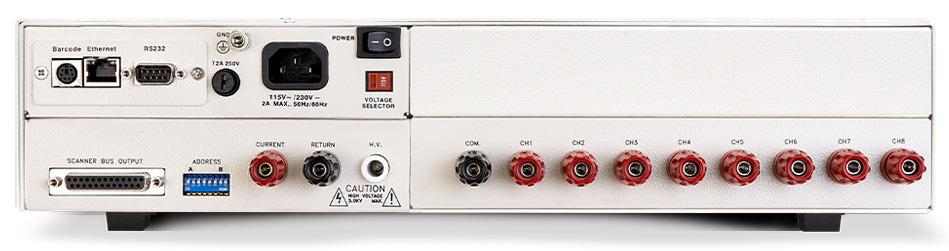

SC6540-GNM	8ch H.A.スキャナ	-	USB&RS-232C	マスターユニット	SC6540-GNM_rear
SC6540-HHS （旧7006+Opt.743)	8ch H.V.スキャナ	8ch H.V.スキャナ	-	スレーブユニット	-
SC6540-HGS （旧7006+Opt.744)	8ch H.V.スキャナ	8ch H.A.スキャナ	-	スレーブユニット	-
SC6540-HNS （旧7006)	8ch H.V.スキャナ	-	-	スレーブユニット	-
SC6540-GGS	8ch H.A.スキャナ	8ch H.A.スキャナ	-	スレーブユニット	-
SC6540-GNS	8ch H.A.スキャナ	-	-	スレーブユニット	-

※ H.V.：耐電圧・絶縁抵抗用スキャナ　H.A.：アース導通用スキャナ
※ USB&RS-232Cインターフェースは標準装備。工場出荷オプションでLANまたはGP-IBインターフェースへの交換可能

各種安全試験器との接続が可能

8200シリーズ、7800シリーズ、SE7441、620Lと組み合わせが可能。各安全試験器から専用のスキャナ制御用コネクタを使い、最大16chまでの制御をすることが可能です。
例として8200シリーズと組み合わせた場合は医療機器用安全規格適合システムとしてご利用いただけます。

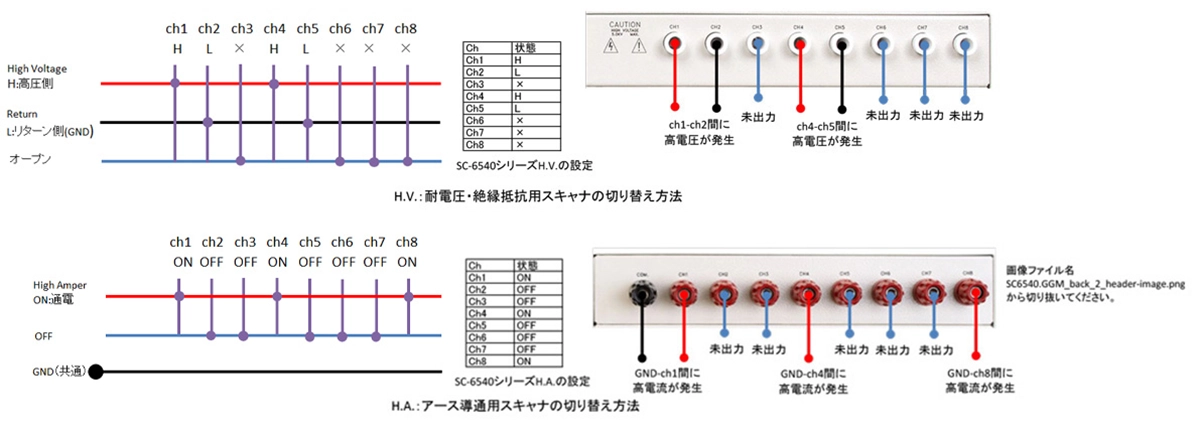

切り替えに便利なマトリックススキャナ方式

マトリックススキャナ方式では、電圧・絶縁抵抗用スキャナの切り替え方式としてH : 高圧側　L：リターン側(GND)、X：オープンの３つの状態がスキャナで設定が可能です。アース導通用スキャナの切り替え方法としては、ON：通電　OFF：オープンの２つの状態がスキャナで設定可能です。

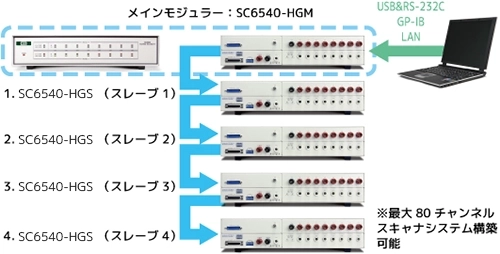

GP-IBで最大2400chまで接続可能

マスタースレーブ構成で最大5台、80chまで拡張できます。また通信用インターフェースとしてUSB&RS-232Cを標準装備しており、オプションでGP-IBまたはLANインターフェースの実装が可能です（通信用インターフェースはどれは一つのみ）。GP-IB通信の場合、最大30台までマスター機の制御ができるため、最大2400chの切り替え制御を物理的な接続で実施することができます。

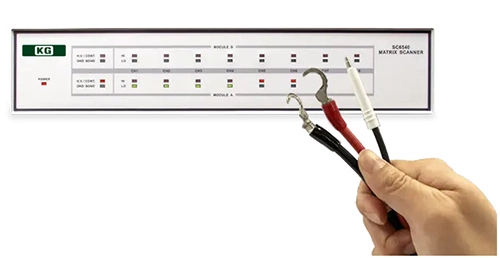

簡単な配線設定

高電圧（H.V）側は専用の専用プラグ形式となっており、付属されたケーブルを加工することで簡単に接続可能です。高電流（H.A）側とリターン側はフック端子が付属されておりますので、ケーブルを準備頂き圧着加工の上、ターミナルへ接続します。

通信インターフェースにLANを追加_{^{*オプション}}

USB&RS-232C、GP-IBインターフェースに加え、SC6540シリーズから新たにLANインターフェースを準備しました。これによりPCとの接続が簡単に行うことができ、多チャンネルの切り替えシステムの構築が可能です。

仕様

定格・通信アイコンについて

機能アイコンについて

---

価格

*1：H.V.：耐電圧・絶縁抵抗用スキャナ　H.A.：アース導通用スキャナ
*2：1536B(USB&RS232Cインターフェース）は他のインターフェースオプションを選択されない限り標準装備となります。
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。
