安全に試験が実施できるエンクロージャー
安全試験器のインターロック機能を利用した試験用の絶縁ケース治具です。絶縁体である塩化ビニール構造となっており、外部から完全に絶縁、電極に触れない構造となっております。エンクロージャーのドアが開いている場合、安全試験器からの出力を無効にし、安全に試験・評価を実施することが可能です。
￥ 764,000 （標準価格・税抜）
特長

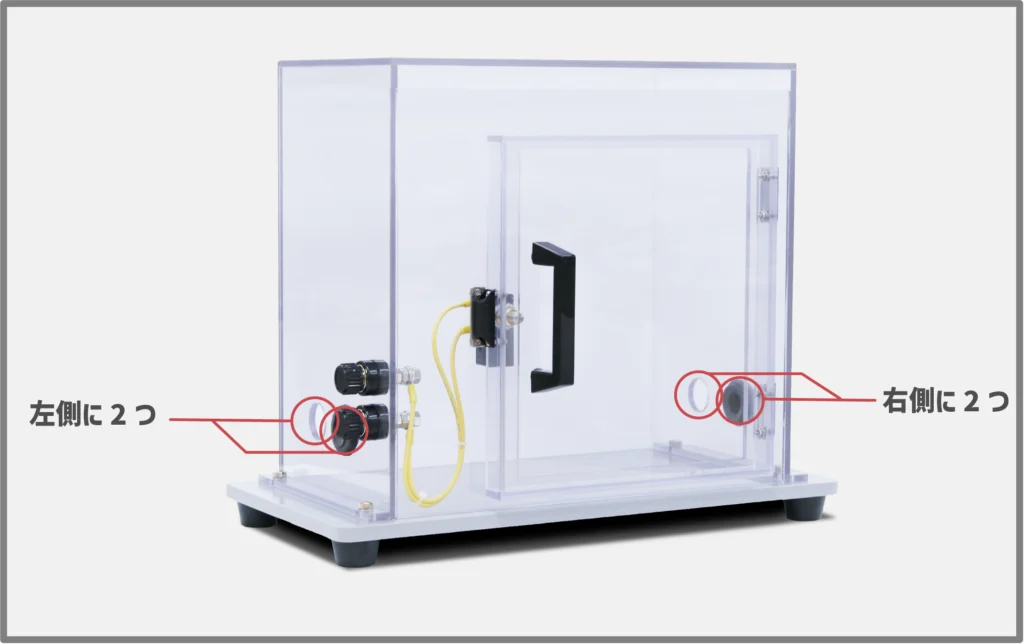

配線性を考慮した設計
安全試験器接続用として、
高電圧ケーブル用とリターンケーブル用の接続口を各2か所装備しています。
接続口を左右に配置することで、試験レイアウトに応じた配線が可能です。
ケーブル取り回しがしやすく、DUTとの接続をスムーズに行えます。
対応DUTサイズ
設置方法および接続方法によりますが、最大250×150（W×D mm）程度の試験片に対応可能です。
底面には絶縁性に優れた塩ビ材を採用しており、試験片を直接設置できます。
また、高さ方向に300mmの空間を確保しているため、絶縁物をエンクロージャー内部に配置した立体的な試験レイアウトにも対応可能です。
自由度の高いレイアウトで、安全に試験を実施できます。
選べる耐電圧試験器
試験電圧に応じて、当社製安全試験器よりAC5kV～20kV、DC5kV～20kVの各モデルを選択可能です。
ご用途に合わせた最適な試験構成を実現できます。
安全・安心の試験環境

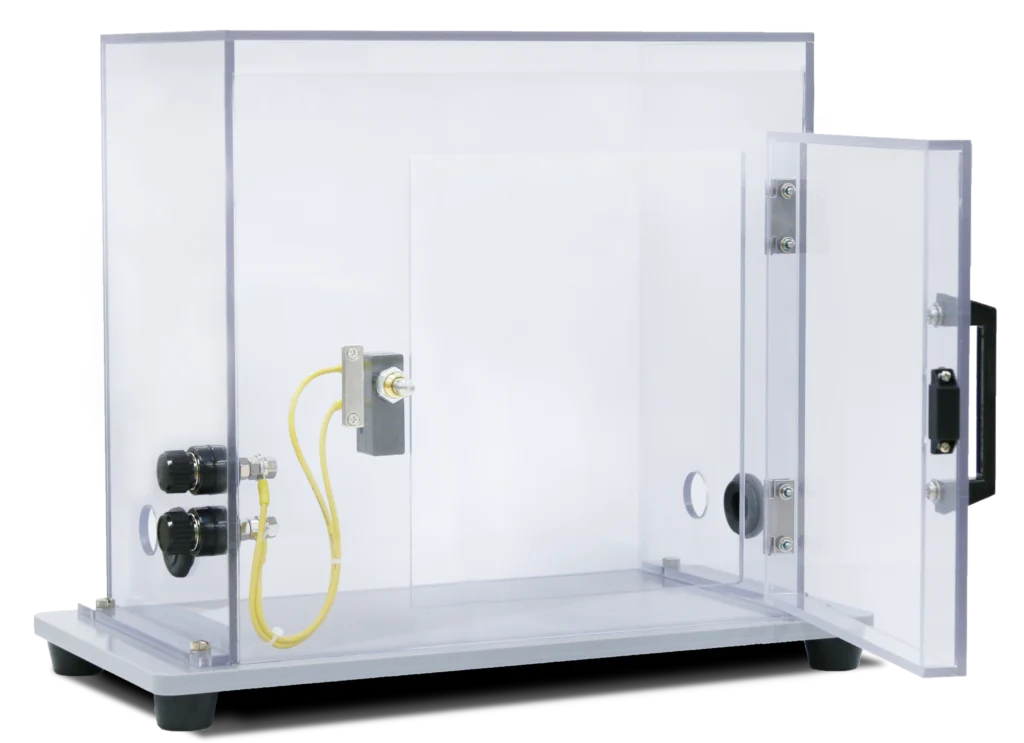

完全に絶縁物で覆われています。扉解放時は電圧出力はしないインターロック機構を採用しており、安心して供試体の交換をすることができます。
仕様
安全試験器用エンクロージャー
| 最大試験印加電圧 | AC20kV、DC20kV |
|---|---|
| 外寸（W×H×D mm） | 348×300×187（突起物含まず） |
| 質量 | 約15kg |
価格
| 型名 | 標準価格（税抜） | 内容 |
|---|---|---|
| R-118-K3 | ¥764,000 | 安全試験器用エンクロージャー |
製品カタログ
パンフレット
アプリケーション（安全試験器）
充電用電源に最適！プリロード機能ON/OFF内蔵直流安定化電源
IEC62354の附属書Kに準拠した漏れ電流始業点検用BOX
UL認証製品に最適な生産ライン向け安全試験器
簡単接続！シンプルな医療機器のIEC60601-1規格試験の検査方法
EVなどの駆動システムの正負絶縁抵抗試験に最適な絶縁耐電圧試験器
試験実行の自動化に最適！バーコードリーダーに対応したAC/DCアース導通試験器

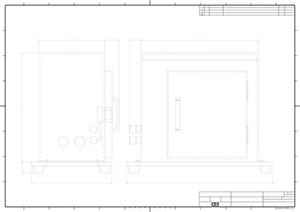

外観図
選定・搬入のご注意
機器選定・使用時のご注意
- 高電圧を発生させる計測器をご選定いただく際には、被試験物（D.U.T.）の耐電圧に適した製品をお選びください。
- 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
- D.U.T（被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
