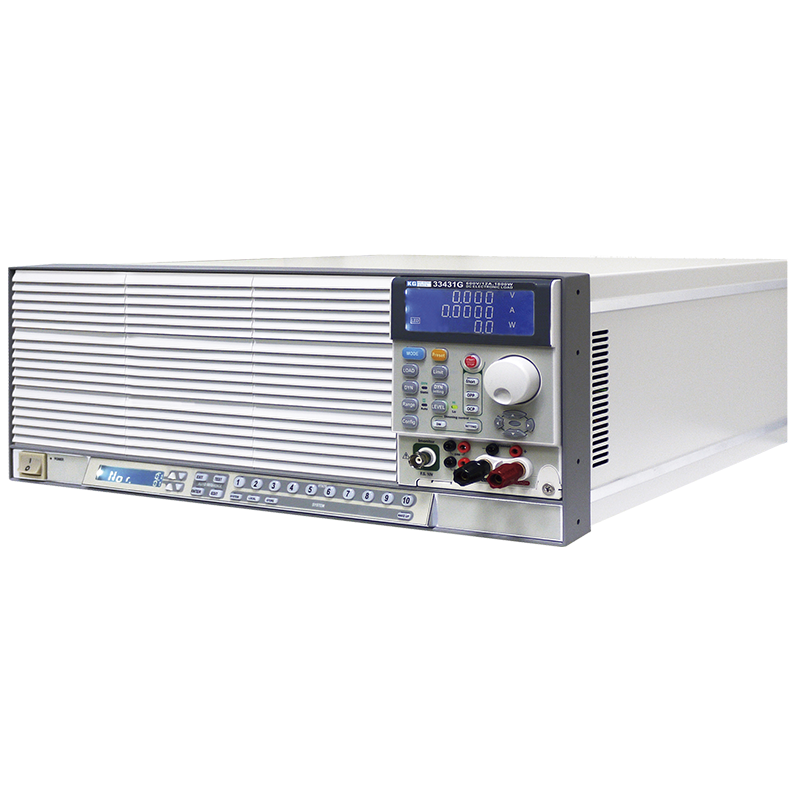

LEDモード搭載600V対応モジュール型負荷！
高電圧大容量。従来のモジュールタイプではできなかった直列数が多い大電流パワーLEDへの対応も可能です。
1台で幅広い試験が可能となります。
￥ 1,552,000 ～（標準価格・税抜）
ドロッパー方式
1.8kW～3.6kW / 600V
特長

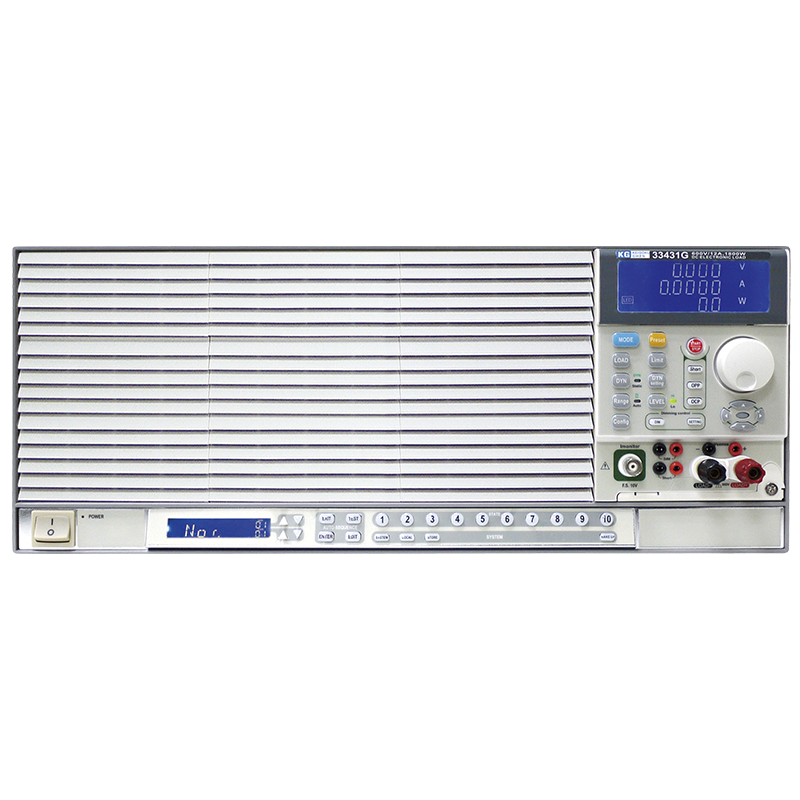

- 視認性の高い大型LCD
大型LCD表示パネルを採用。電圧・電流・電力の3つを同時に測定可能。
また、測定・設定は5桁の高分解能となっております。 - PWM調光試験用出力
LEDドライバーなどに搭載している調光機能に対するアナログ電圧の出力が可能です。0～12Vdc任意の電圧と最大1kHzの周波数、1～99％のDUTY比を設定し出力することができます。 - 電力モニタ出力
アイソレーテッド電流モニタ出力を装備しており、オシロスコープ等での電流波形観測に最適です。 - SHORT信号出力
LED電源やドライバーの試験で実施する負荷ショート試験用の短絡リレー駆動用の電源の出力が可能。
- 4つの通信インターフェース
オプションでGP-IB、RS-232C、USB、LANに対応が可能です。 - 多彩なモード
CC(定電流)、CR(定抵抗)、CV(定電圧)、CP(定電力)、ダイナミック、ショート各動作モードに対応。さらにLED関連製品のドライバーテストに特化したLEDモードを搭載しています。 - スタンドアローンモデル
フレーム不要で使用可能です。最大24A、3600Wとなっており、大電流パワーLEDの模擬に最適です。 - 専用ファンクションモード
SHORT/OCP/OPP試験の3種類を搭載。スイッチング電源などに利用可能です。
LEDモードの設定について
LEDモードは、流れ始めるポイントVd電圧と安定時の電圧Vo、電流Ioから算出した抵抗値Rdを設定することで動作します。

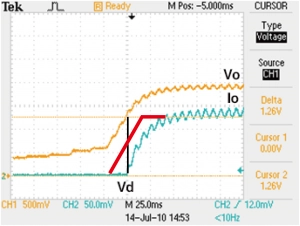

右図はLED負荷の電流・電圧波形です。赤線はCRモードのみで動作した場合のイメージです。
I-Vカーブで考えた場合、RdはV1（右図ではVo）とVdの差分をIoで割った結果がRdとなり、それが近似値となります。
V1－Vd/Io＝Rd
従って、電子負荷へVd、Vo、Rdを設定することで、LED負荷モードとして動作します。

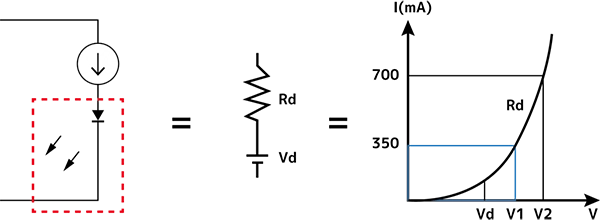

※Rd設定時の注意
VoとVdの差分で、設定できるRdのレンジが変わりますのでご注意ください。差分が大きくなると、Rdのレンジが変更され、設定したRdが変更されます。都度、設定との関係は確認してください。
アナログPWM 調光用コントロール出力を搭載
LED電源やドライバーに搭載されているPWM調光用のコントロール出力を内蔵。最大12Vdc及び1kHzまでのPWM信号の出力が出来、調光に合わせた負荷試験の実施が可能です。
| 設定項目 | 内容 |
|---|---|
| 電圧レンジ | 0～12V(分解能0.048V) |
| 周波数レンジ | DC-1kH（分解能10Hz) |
| DUTYレンジ | 1%-99%（分解能1%) |
2Wayで接続可能な負荷端子
各モジュール負荷は、丸型端子・U字端子の他に、接続が簡単に可能なバナナプラグにも対応しております。（リモートセンスはバナナプラグのみ対応）
対応バナナプラグ例
負荷線（φ4mm）：1010シリーズ（常盤商行）
センス線（φ2mm）：210シリーズ（常盤商行）
シーケンス機能
9グループのテストシーケンス機能が搭載されており、それぞれ16ステップの設定が可能です。あらかじめ設定した150個のメモリから選択し、各ステップでTEST TIMEを100msec単位で最大9.9秒まで設定することができます。
Shortモード
保護回路の動作確認する為のにShort試験が実装されております。試験時間を設定し、あらかじめ設定した電圧範囲（V Hi～V-Loの間)になった場合、保護回路が動作したと判定しPASS表示します。
※SHORT電流は連続または、100msec～10000msecの指定可能
過電力試験に最適なOPP(過電力)試験モード
OPPはDUT の過電力保護を試験するための機能です。過電力保護試験は、”PSTAR”から電流を流し始め、“PSTEP”で増加し、DUT の出力電圧が電圧しきい値(”VTH “設定)以下に電圧が降下するまで電流を流します。過電力保護のトリップ点が”VTH”以下で“W_Hi”と“W_Lo”の間にあれば、PASS（合格）と表示されます。
| 設定項目 | 内容 | 設定値 |
|---|---|---|
| PSTAR | 電力開始点 | 0.00W～定格電力 |
| PSTEP | 電力開始点 | 0.00W～定格電力 |
| PSTOP | 電力終了点 | 0.00W～定格電力 |
| VTH | 判定電圧しきい値 | 0.00V～定格電圧 |
| W_Hi | High側の過電力トリップ点 | 0.00W～定格電力 |
| W_Lo | Low側の過電力トリップ点 | 0.00W～定格電力 |
過電流試験に最適なOCP（過電流）試験モード
OCPはDUT の過電流保護を試験するための機能です。過電流保護試験は、”ISTAR”から電流を流し始め、“ISTEP”で増加し、DUT の出力電圧が電圧しきい値(”VTH “設定)以下に電圧が降下するまで電流を流します。過電流保護のトリップ点が”VTH”以下で“I_Hi”と“I_Lo”の間にあれば、PASS（合格）と表示されます。
| 設定項目 | 内容 | 設定値 |
|---|---|---|
| ISTAR | 電流開始点 | 0.000A～定格電流 |
| ISTEP | 電流開始点 | 0.000A～定格電流 |
| ISTOP | 電流終了点 | 0.000A～定格電流 |
| VTH | 判定電圧しきい値 | 0.00V～定格電圧 |
| I_Hi | High側の過電流トリップ点 | 0.000A～定格電流 |
| I_Lo | Low側の過電流トリップ点 | 0.000A～定格電流 |
仕様
インターフェースはどれか一つのみ実装が可能です。
| 型名 | 33431G | 33432G | ||
|---|---|---|---|---|
| 最大定格 | 電力 | 1800W | 3600W | |
| 電流 | 0～12A | 0～24A | ||
| 電圧 | 0～600V | |||
| 最小動作電圧 | 6V @ 12A | 6V @ 24A | ||
設定部 |
||||
| 定電流設定 CC MODE | レンジ *1 | 0～3A/12A | 0～6A/24A | |
| 分解能 | 0.05mA/0.2mA | 0.1mA/0.4mA | ||
| 確度 | ± 0.2% OF (Setting + Range) | |||
| 定抵抗設定 CR MODE | レンジ | CRL: 0.5～1.5K(300V) / CRH:1～3K(600V) | CRL: 0.25～3K(300V) / CRH:0.5～6K(600V) | |
| 分解能 | CRL: 3.333uS / CRH:1.666uS | CRL: 6.666uS / CRH: 3.333uS | ||
| 確度 | ± 0.4% OF (Setting + Range) | |||
| 定電圧設定 CV MODE | レンジ | 60V/300V/600V | ||
| 分解能 | 1mV/5mV/10mV | |||
| 確度 | ± 0.1% OF (Setting +Range) | |||
| 定電力設定 CP MODE | レンジ | 1800W | 3600W | |
| 分解能 | 30mW | 60mW | ||
| 確度 | ± 1.0% OF (Setting + Range) | |||
| LED設定 | Vo電圧レンジ | L | 0～60V | |
| M | 0～300V | |||
| H | 0～600V | |||
| Rd抵抗レンジ | L | 0.5～100Ω @ Vo-Vd = 0～6V | 0.25～125Ω @ Vo-Vd = 0～6V | |
| 5～1KΩ @ Vo-Vd = 6～60V | 2.5～1.25KΩ @ Vo-Vd = 6～60V | |||
| M | 2.5～500Ω @ Vo-Vd = 0～30V | 1.25～625Ω @ Vo-Vd = 0～30V | ||
| 25～5KΩ @ Vo-Vd = 30～300V | 12.5～6.25KΩ @ Vo-Vd = 30～300V | |||
| H | 5～1KΩ @ Vo-Vd = 0～60V | 2.5～1.25KΩ @ Vo-Vd = 0～60V | ||
| 50～10KΩ @ Vo-Vd = 60～600V | 25～12.5KΩ @ Vo-Vd = 60～600V | |||
| 分解能 | 16Bits | |||
| 確度 | Vd : ± (0.1﹪OF SETTING ＋0.2% OF RANGE), Rd : ± (0.1﹪OF SETTING ＋0.2% OF RANGE) | |||
ダイナミック設定モード |
||||
| タイミング | Thigh & Tlow | 0.050～9.999 / 99.99 / 999.9 / 9999mS | ||
| 分解能 | 0.001 / 0.01 / 0.1 / 1mS | |||
| 確度 | 1uS/10uS/100uS/1mS + 100ppm | |||
| スルーレート | 2.4mA～150mA/uS | 4.8mA～300mA/uS | ||
| 9.6mA～600mA/uS | 9.2mA～1200mA/uS | |||
| 分解能 | 0.6mA / 2.4m A/uS | 1.2mA / 4.8mA/uS | ||
| 最小立ち上がり時間 | 20uS(typical) | 20uS(typical) | ||
| 電流 | レンジ *2 | 0～3A/12A | 0～6A/24A | |
| 分解能 | 0.05mA/0.2mA | 0.1mA/0.4mA | ||
| ショート設定 | 12V/100mA | |||
測定部 |
||||
| 電圧測定 (V METER) | レンジ | 60V/300V/600V | ||
| 分解能 | 1mV/5mV/10mV | |||
| 確度 | ±0.05% OF (Reading + Range) | |||
| 電流測定 (A METER) | レンジ | 0～3A/12A | 0～6A/24A | |
| 分解能 | 0.05mA/0.2mA | 0.1mA/0.4mA | ||
| 確度 | ± 0.2% OF (Reading + Range) | |||
| 電力測定 (W METER) | レンジ | 0～1800W | 0～3600W | |
| 分解能 | 0.01W | |||
| ± 0.25% OF (Reading + Range) | ||||
| プログラムモード （メインフレーム） | シーケンス No. | F1～9/16 ステップ | ||
| T1/T2 (試験時間) | 0.1S～9.9s / 繰り返し9999回まで | |||
| 負荷設定（外部プログラミング） | 0～10V for CC mode F.S. | |||
| GO/NGチェック | 電圧・電流・電力 | |||
| 保護機能 | 過電力 | 定格電力の105% で作動 | ||
| 過電流 | 定格電流の105%で作動 | |||
| 過電圧 | 定格電圧の105%で作動 | |||
| 過熱 | 有り | |||
その他 |
||||
| 負荷ON電圧設定 | レンジ | 0.4～100.0V | ||
| 分解能 | 0.4V | |||
| 確度 | 2% of Setting + 0.5V | |||
| 負荷OFF電圧設定 | レンジ | 0.4~100.0V | ||
| 分解能 | V METERと同じ | |||
| 確度 | V METERと同じ | |||
その他機能 |
||||
| Iモニター出力 | 1.2A/V | 2.4A/V | ||
| 調光設定 | 電圧レンジ | 0～12V | ||
| 分解能 | 0.048V | |||
| 確度 | 1% of (SETTING + RANGE) | |||
| 周波数レンジ | DC～1KHz | |||
| 分解能 | 10Hz | |||
| デューティレンジ | 0.01～0.99(1%～99%) | |||
| 分解能 | 0.01 | |||
| 温度係数 | 100ppm/℃(typical) | |||
| 電力供給 | 100Wmax | 200Wmax | ||
| 動作温度 *2 | 0～40℃ | |||
| 寸法 (W × H × D) | 440 x 177 x 445 mm | 600 x 839 x 600 mm | ||
| 質量 | 23.6 kg | 81.2 kg | ||
*1 : レンジは自動もしくは、CCモードではHIGHレンジに固定されます。
*2 : 動作温度範囲は、0 ～ 40℃、全ての仕様は特に断りのない限り、25℃±5℃での仕様となります。
価格
| 型名 | 電圧 | 電流 | 電力 | 標準価格（税抜） |
|---|---|---|---|---|
| 33431G | 600V | 12A | 1.8kW | ￥1,593,000 |
| 33432G | 24A | 3.6kW | ￥2,562,000 |
|
検査成績書 |
||||
| 33431G/REC | 33431Gの検査成績書 | ￥9,000 |
||
| 33432G/REC | 33432Gの検査成績書 | ￥15,000 |
||
| TCP | 製品別トレーサビリティ （検査成績書(日本語版のみ)のご注文が必要となります） | ￥5,000 |
||
| SCI | 標準器試験成績書 （検査成績書(日本語版のみ)のご注文が必要となります） | ￥20,000 |
||
インターフェースアクセサリー |
||||
| 13300F810 *1 | RS-232 Card | ￥28,000 |
||
| 13300F811 *1 | GP-IB Card | ￥45,000 |
||
| 13300F812 *1 | USB Card | ￥43,000 |
||
| 13300F813 *1 | LAN Card | ￥86,000 |
||
* 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
*1 インターフェースはどれか一つのみ実装が可能です。
製品カタログ
アプリケーション（LED電子負荷）
過電流および過電力ビルトインテスト機能を搭載したモジュール電子負荷
調光機能を搭載したLED電源試験に最適なLEDモード対応電子負荷
電球型蛍光灯の照度評価用交流電源
直流電源と電子負荷によるパワーLEDの試験
LEDエミュレータによる大容量LED ドライバの試験
定電圧電源とLED電源試験の兼用

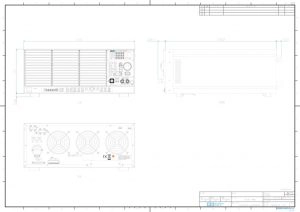

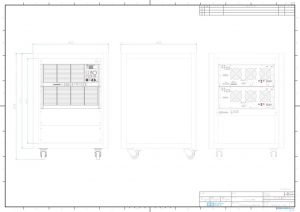

外観図
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。
消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
