3340Gシリーズモジュール型LED電子負荷

Q: LEDドライバ対応電子負荷と、普通の電子負荷との違いは何ですか？

基本的にはCVモードの動作の応答が大きな違いとなります。 カタログスペックでCVモードの応答をを明記してあることはあまりありません。 対応負荷でも実機接続して確認していただくことをお勧めします。 LEDドライバは通常定電流出力で動作するため、負荷側としてはCVモードで動作させます。 LEDドライバ対応電子負荷のCVモード LEDを模擬するため、基本的にはCV+CRとなる つまりCV値以上の電圧が印加されると、CR値の抵抗値で動作する CV＋CRモードの動作が高速 CV->CRへの移行、CR->CVへの移行が高速になっている 普通の電子負荷のCVモード CV動作時は、インピーダンスが低い CVモードの動作が低速 LEDドライバの負荷としては低速で、電流の立ち上がり時に電圧のオーバーシュートが発生する場合が多い

Q: デュアルチャンネルの電子負荷で両チャンネルを同時にLOAD ONにすることはできますか？

3300F/Gシリーズ デュアルチャンネルの電子負荷で、 両チャンネルを同時にLOAD ONするための機能やリモートコマンドは 実装されていません。 模擬的に同時にLOAD ONにする方法としては、リモートコマンドを使って、 AチャンネルLOAD ON → Bチャンネルに切換え → BチャンネルLOAD ON とする方法があります。 この場合、AチャンネルがLOAD ONになってからBチャンネルがLOAD ONになるまでに、 コマンド送信とコマンド処理のタイムラグが発生します。

LEDモード搭載600V対応モジュール型負荷！

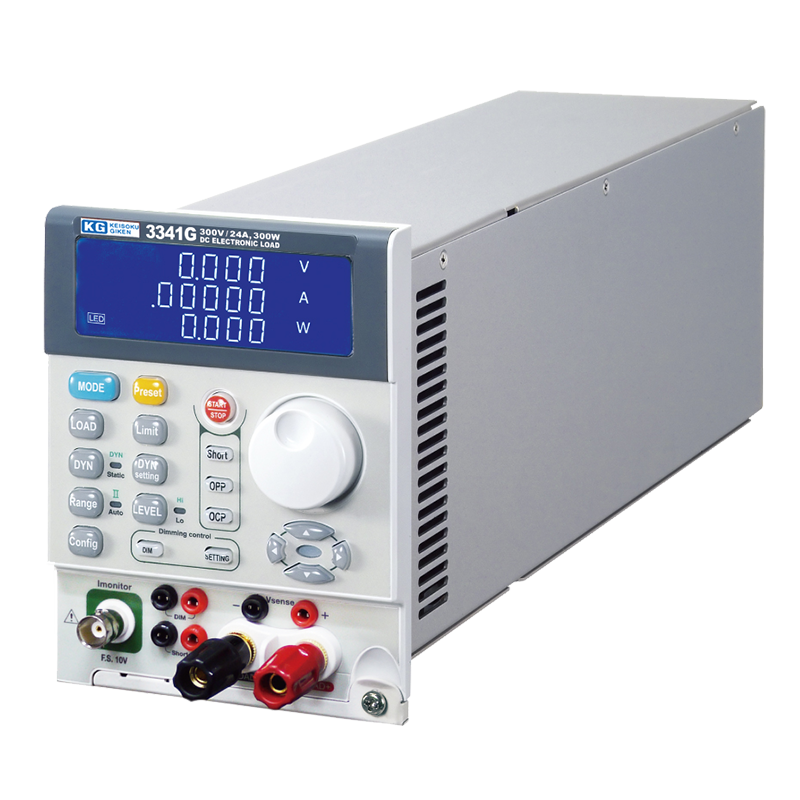

3340Gシリーズは、LED関連製品のドライバーテストに特化したLEDモード搭載型の電子負荷装置です。

￥ 256,000 ～（標準価格・税抜）

価格表

ドロッパー方式

150W～300W / 300V～600V

フレーム1台で8チャンネルまで実装可能

LED関連製品のドライバーテストに特化

アナログPWM調光用コントロール出力

特長

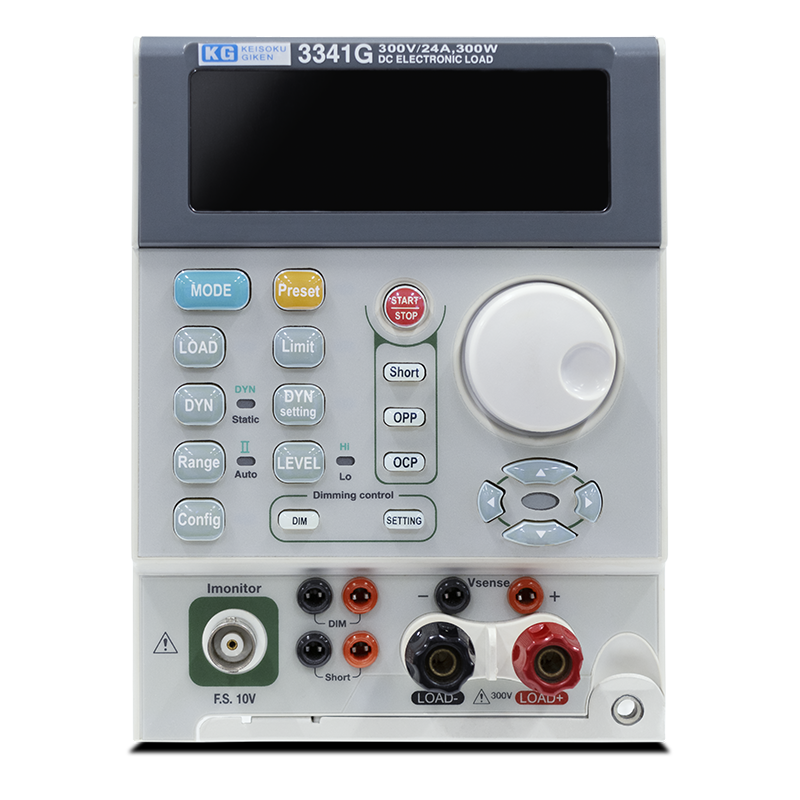

視認性の高い大型LCD
大型LCD表示パネルを採用。電圧・電流・電力の3つを同時に測定可能。
また、測定・設定は5桁の高分解能となっております。
マルチな組み合わせ
60V～600V、40W～300Wから9種類のシングル/デュアル負荷モジュールの組み合わせが可能。試験システムに合わせた構築ができます。
省スペース
19インチフレームは1台で最大8chまで対応(デュアルチャンネルモジュール実装時)。コンパクトなシステム構築が可能です。
負荷ON/OFF同期が可能
全チャンネルを同時にON/OFFできるシンク機能を採用。多チャンネル電源の立ち上がり試験に最適です。

4つの通信インターフェース
オプションでGP-IB、RS-232C、USB、LANに対応が可能です。
6つの動作モード
CC(定電流)、CR(定抵抗)、CV(定電圧)、CP(定電力)、ダイナミック、ショート各動作モードに対応。※デュアルチャンネルはCP/ダイナミック非対応
PCなしで試験の自動化
メインフレームに150メモリを搭載。試験パラメータをメモリに保存することが可能です。
専用ファンクションモード
SHORT/OCP/OPP試験の3種類を搭載。スイッチング電源などに利用可能です。

LEDモードの設定について

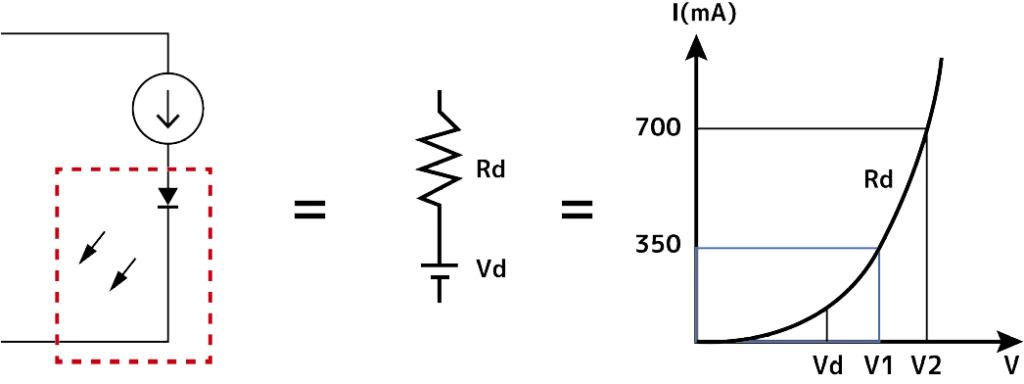

LEDモードは、流れ始めるポイントVd電圧と安定時の電圧Vo、電流Ioから算出した抵抗値Rdを設定することで動作します。

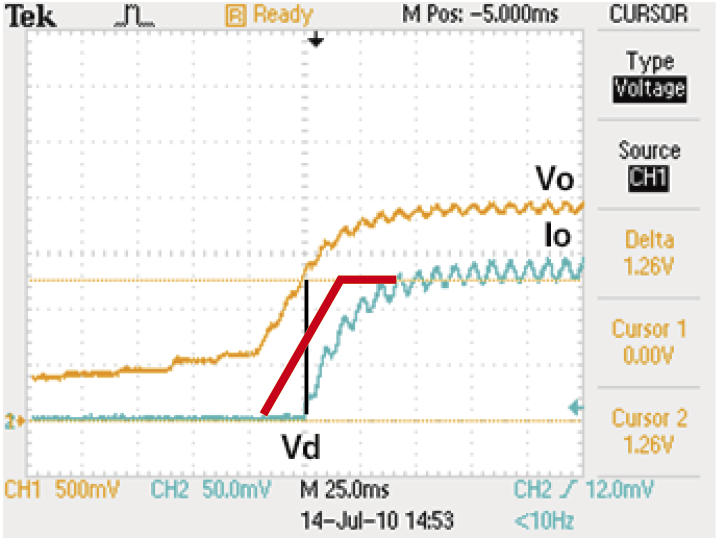

右図はLED負荷の電流・電圧波形です。赤線はCRモードのみで動作した場合のイメージです。
I-Vカーブで考えた場合、RdはV1（右図ではVo）とVdの差分をIoで割った結果がRdとなり、それが近似値となります。
　V1－Vd/Io＝Rd
従って、電子負荷へVd、Vo、Rdを設定することで、LED負荷モードとして動作します。

※Rd設定時の注意
VoとVdの差分で、設定できるRdのレンジが変わりますのでご注意ください。差分が大きくなると、Rdのレンジが変更され、設定したRdが変更されます。都度、設定との関係は確認してください。

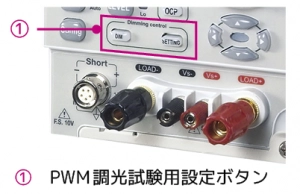

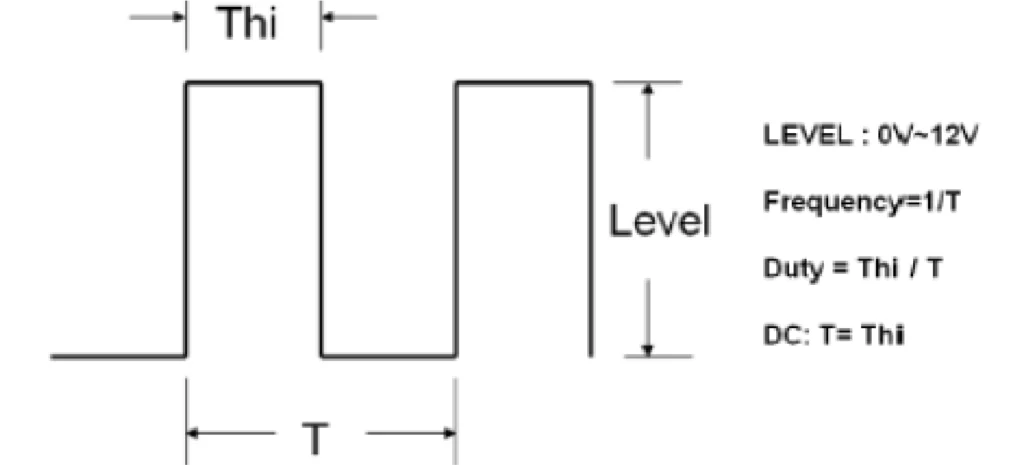

アナログPWM 調光用コントロール出力を搭載

LED電源やドライバーに搭載されているPWM調光用のコントロール出力を内蔵。最大12Vdc及び1kHzまでのPWM信号の出力が出来、調光に合わせた負荷試験の実施が可能です。

設定項目	内容
電圧レンジ	0～12V(分解能0.048V)
周波数レンジ	DC-1kH（分解能10Hz)
DUTYレンジ	1%-99%（分解能1%)

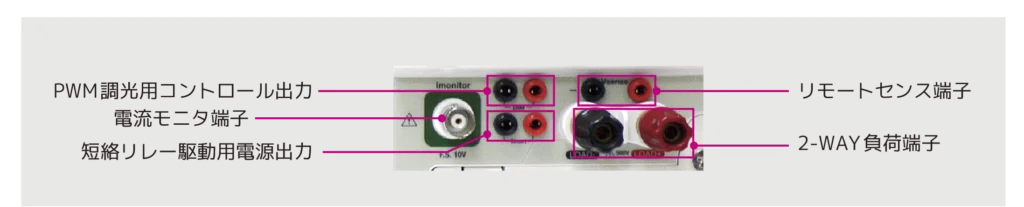

2Wayで接続可能な負荷端子

各モジュール負荷は、丸型端子・U字端子の他に、接続が簡単に可能なバナナプラグにも対応しております。（リモートセンスはバナナプラグのみ対応）

対応バナナプラグ例
負荷線（φ4mm）：1010シリーズ（常盤商行）
センス線（φ2mm）：210シリーズ（常盤商行）

シーケンス機能

9グループのテストシーケンス機能が搭載されており、それぞれ16ステップの設定が可能です。あらかじめ設定した150個のメモリから選択し、各ステップでTEST TIMEを100msec単位で最大9.9秒まで設定することができます。

Shortモード

保護回路の動作確認する為のにShort試験が実装されております。試験時間を設定し、あらかじめ設定した電圧範囲（V Hi～V-Loの間)になった場合、保護回路が動作したと判定しPASS表示します。
※SHORT電流は連続または、100msec～10000msecの指定可能

過電力試験に最適なOPP(過電力)試験モード

OPPはDUT の過電力保護を試験するための機能です。過電力保護試験は、”PSTAR”から電流を流し始め、“PSTEP”で増加し、DUT の出力電圧が電圧しきい値(”VTH “設定)以下に電圧が降下するまで電流を流します。過電力保護のトリップ点が”VTH”以下で“W_Hi”と“W_Lo”の間にあれば、PASS（合格）と表示されます。

設定項目	内容	設定値
PSTAR	電力開始点	0.00W～定格電力
PSTEP	電力開始点	0.00W～定格電力
PSTOP	電力終了点	0.00W～定格電力
VTH	判定電圧しきい値	0.00V～定格電圧
W_Hi	High側の過電力トリップ点	0.00W～定格電力
W_Lo	Low側の過電力トリップ点	0.00W～定格電力

過電流試験に最適なOCP（過電流）試験モード

OCPはDUT の過電流保護を試験するための機能です。過電流保護試験は、”ISTAR”から電流を流し始め、“ISTEP”で増加し、DUT の出力電圧が電圧しきい値(”VTH “設定)以下に電圧が降下するまで電流を流します。過電流保護のトリップ点が”VTH”以下で“I_Hi”と“I_Lo”の間にあれば、PASS（合格）と表示されます。

設定項目	内容	設定値
ISTAR	電流開始点	0.000A～定格電流
ISTEP	電流開始点	0.000A～定格電流
ISTOP	電流終了点	0.000A～定格電流
VTH	判定電圧しきい値	0.00V～定格電圧
I_Hi	High側の過電流トリップ点	0.000A～定格電流
I_Lo	Low側の過電流トリップ点	0.000A～定格電流

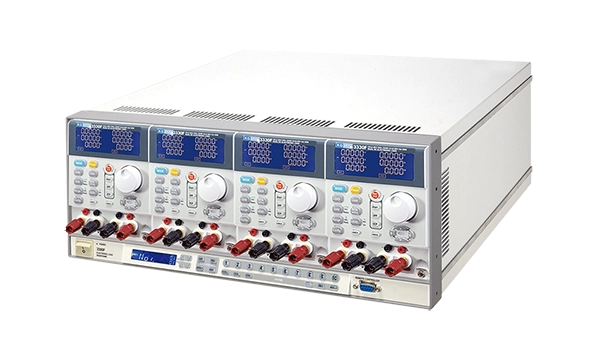

多様な負荷モジュールをスマートに収納する専用フレーム

フレームは1台で最大8チャンネルまで対応（デュアルチャンネル実装時）。コンパクトなシステム構築が可能となります。

3300F 4chフレーム　フロントレイアウト

見やすいLCDディスプレイとUP/DOWNキー
オートシーケンスモード設定キー
下図のような電流パターンも電子負荷単体で容易に実現することが可能です。
10種類の設定を記憶できるメモリーキーと各種設定ボタンを搭載。全チャンネル同時にON/OFFできるシンク機能を搭載。

3300F フレーム　リアレイアウト

RS-232C、GP-IB、USB、LANから選択できるインターフェース（オプション）
負荷電流のアナログ制御入力（0～10VBNC）
100 / 200V両用の電源入力

仕様

定格・通信アイコンについて

機能アイコンについて

インターフェースはどれか一つのみ実装が可能です。

3341G,3342G,3343G

型名			3341G		3342G		3343G
最大定格	電力		300W
	電流		0 ～ 6A	0 ～ 24A	0 ～ 3A	0 ～ 12A	0 ～ 6A	0 ～ 24A
	電圧		0 ～ 300V		0 ～ 500V		0 ～ 500V
	最小動作電圧		3V@24A		6V@12A		6V@24A
設定部
定電流設定 CC MODE	レンジ (*1)	L	0 ～ 6A		0 ～ 3A		0 ～ 6A
	レンジ (*1)	H	0 ～ 24A		0 ～ 12A		0 ～ 24A
	分解能	L	0.1mA		0.05mA		0.1mA
	分解能	H	0.4mA		0.2mA		0.4mA
	確度		± 0.2% OF (SETTING ＋ RANGE)
定抵抗設定 CR MODE	レンジ	L	0.125Ω ～ 1.5kΩ (150V)		0.5Ω ～ 1.5kΩ (300V)		0.25Ω ～ 3kΩ (300V)
	レンジ	H	0.25Ω ～ 3kΩ (300V)		1Ω ～ 3kΩ (500V)		0.5Ω ～ 6kΩ (500V)
	分解能	L	133.333uS		33.333uS		66.666uS
	分解能	H	66.666uS		16.666uS		33.333uS
	確度		± 0.4% OF (SETTING ＋ RANGE)
定電圧設定 CV MODE	レンジ	L	0 ～ 30V		0 ～ 60V		0 ～ 60V
		M	0 ～ 150V		0 ～ 300V
		H	0 ～ 300V		0 ～ 500V
	分解能	L	0.0005V		0.001V
		M	0.0025V		0.005V
		H	0.005V		0.01V
	確度		± 0.1% OF (SETTING ＋ RANGE)
定電力設定 CP MODE	レンジ		0 ～ 300W
	分解能		0.005W
	確度		± 1% of (SETTING + RANGE)
LED 設定 LED MODE	Vo設定レンジ	L	0 ～ 30V		0 ～ 60V
	Vo設定レンジ	M	0 ～ 150V		0 ～ 300V
	Vo設定レンジ	H	0 ～ 300V		0 ～ 500V
	Rd設定レンジ	L	0.125Ω ～ 125Ω @Vo-Vd=0 ～ 3V/ 1.25Ω ～ 1.25kΩ @Vo-Vd=3 ～ 30V		0.5Ω ～ 100Ω @Vo-Vd=0 ～ 6V/ 5Ω ～ 1kΩ @Vo-Vd=6 ～ 60V		0.25Ω ～ 125Ω @Vo-Vd=0 ～ 6V/ 2.5Ω ～ 1.25kΩ @Vo-Vd=6 ～ 60V
	Rd設定レンジ	M	0.625Ω ～ 625Ω @Vo-Vd=0 ～ 15V/ 6.25Ω ～ 6.25kΩ @Vo-Vd=15 ～ 150V		2.5Ω ～ 500Ω @Vo-Vd=0 ～ 30V/ 25Ω ～ 5kΩ @Vo-Vd=30 ～ 300V		1.25Ω ～ 625Ω @Vo-Vd=0 ～ 30V/ 12.5Ω ～ 6.25kΩ @Vo-Vd=30 ～ 300V
	Rd設定レンジ	H	1.25Ω ～ 1.25kΩ @Vo-Vd=0 ～ 30V/ 12.5Ω ～ 12.5kΩ @Vo-Vd=30 ～ 300V		5Ω ～ 1kΩ @Vo-Vd=0 ～ 60V/ 50Ω ～ 10kΩ @Vo-Vd=60 ～ 500V		2.5Ω ～ 1.25kΩ @Vo-Vd=0 ～ 60V/ 25Ω ～ 12.5kΩ @Vo-Vd=60 ～ 500V
	分解能		16Bits
	確度		Vd : ±(0.1% OF SETTING + 0.2% OF RANGE) Rd : ±(0.1% OF SETTING + 0.2% OF RANGE)
ダイナミック設定 (CC MODE)	THIGH ＆ TLOW		0.050msec ～ 9.999msec/99.99msec/999.9msec/9999msec
	分解能		0.001/0.01/0.1/1msec
	確度		1usec/10usec/100usec/1msec+50ppm
	応答設定	L	4.8 ～ 300 mA/usec		2.4 ～ 150 mA/usec		4.8 ～ 300 mA/usec
	応答設定	H	19.2 ～ 1200 mA/usec		9.6 ～ 600 mA/usec		19.2 ～ 1020 mA/usec
	分解能	L	1.2 mA/usec		0.6 mA/usec		1.2 mA/usec
	分解能	H	4.8 mA/usec		2.4 mA/usec		4.8 mA/usec
	確度		± (5% of SETTING + 10μs
	最小立上時間		20usec (代表値)
	電流規格		定電流設定規格と同じ
ショート設定	最大負荷設定動作		24A		12A		24A
測定部
電圧測定 (V METER)	レンジ	L	30V		60V
		M	150V		300V
		H	300V		500V
	分解能	L	0.5mV		1mV
		M	2.5mV		5mV
		H	5mV		10mV
	確度		± 0.05% OF (READING ＋ RANGE)
電流測定 (A METER)	レンジ	L	6A		3A		6A
	レンジ	H	24A		12A		24A
	分解能	L	0.1mA		0.05mA		0.1mA
	分解能	H	0.4mA		0.2mA		0.4mA
	確度		± 0.2% OF (READING ＋ RANGE)
電力測定 (W METER)	レンジ		300W
	分解能		0.005mW
	確度 (*2)		± 0.2% OF (READING ＋ RANGE)
その他機能
I モニター出力			2.4A/V		1.2A/V		2.4A/V
ショート信号出力			最大12V/100mA
調光設定	電圧	レンジ	0 ～ 12V
		分解能	0.048V
		確度	± 2% OF (SETTING ＋ RANGE)
	周波数	レンジ	DC ～ 1kHz
	周波数	分解能	10Hz
	DUTY	レンジ	0.01 ～ 0.99 (1% ～ 99%)
	DUTY	分解能	0.01
温度係数			100ppm/℃ (代表値)
電源供給			メインフレームから供給
動作温度 (*3)			0 ～ 40℃
外形寸法 (H × W × D)			143 × 108 × 405 mm
質量			3.5kg

*1 : 定電流設定のレンジは、オートレンジまたはレンジⅡ(Hレンジ)に固定です。
*2 : 電力 F.S. = 電圧レンジ F.S. × 電流レンジ F.S.
*3 : 動作温度範囲は0～40℃ですが、確度は周囲温度25℃±5℃において納入後6ヶ月間保証致します。

3342G-600-12,3343G-600-24

型名			3342G-600-12		3343G-600-24
電力			300W
電流			0～3A	0～12A	0～6A	0～24A
電圧			0～600V
最小動作電圧			6V @12A		6V @ 24A
定電流設定 CC MODE	レンジ(*1)		0～3A	0～12A	0～6A	0～24A
	分解能		0.05mA	0.2mA	0.1mA	0.4mA
	確度		±0.2﹪OF(SETTING ＋ RANGE)
定抵抗設定 CR MODE	レンジ		RL:0.5Ω～1.5kΩ(300V)	CRH:1Ω～3kΩ(600V)	CRL:0.25Ω～3kΩ(300V)	CRH:0.5Ω～6kΩ(600V)
	分解能		33.333uS	16.666uS	66.666uS	33.333uS
	確度		±0.4﹪OF (SETTING ＋ RANGE)
定電圧設定 CV MODE	レンジ		60V/300V/600V		60V/300V/600V
	分解能		0.001V/0.005V/0.01V
	確度		±0.1﹪OF (SETTING ＋ RANGE)
定電力設定 CP MODE	レンジ		0～300W
	分解能		0.005W
	確度		±1﹪ OF (SETTING ＋ RANGE)
LED設定 LED MODE	Vo 電圧レンジ	L	0～60V
		M	0～300V
		H	0～600V
	Rd 抵抗レンジ	L	0.5 ～ 100Ω @ Vo-Vd = 0 ～ 6V 5 ～ 1KΩ @ Vo-Vd = 6 ～ 60V		0.25 ～ 125Ω @ Vo-Vd = 0 ～ 6V 2.5 ～ 1.25KΩ @ Vo-Vd = 6 ～ 60V
		M	2.5 ～ 500Ω @ Vo-Vd = 0 ～ 30V 25 ～ 5KΩ @ Vo-Vd = 30 ～ 300V		1.25 ～ 625Ω @ Vo-Vd = 0 ～ 30V 12.5 ～ 6.25KΩ @ Vo-Vd = 30 ～ 300V
		H	5 ～ 1KΩ @ Vo-Vd = 0 ～ 60V 50 ～ 10KΩ @ Vo-Vd = 60 ～ 600V		2.5 ～ 1.25KΩ @ Vo-Vd = 0 ～ 60V 25 ～ 12.5KΩ @ Vo-Vd = 60 ～ 600V
	分解能		16Bits
	確度		Vd : ±(0.1﹪OF SETTING ＋0.2% OF RANGE), Rd : ±(0.1﹪OF SETTING ＋0.2% OF RANGE)
ダイナミック設定 CC MODE	THIGH ＆ TLOW		0.050～9.999 / 99.99 / 999.9 / 9999ms
	分解能		0.001 / 0.01 / 0.1 / 1ms
	確度		1us/10us/100us/1ms + 100ppm
	スルーレート		2.4-150mA/us	9.6-600mA/us	4.8-300mA/us	19.2-1200mA/us
	分解能		0.6mA/us	2.4mA/us	1.2mA/us	4.8mA/us
	確度		±(10﹪OF SETTING)±10us
	最小立上時間		20us (Typical)
	電流規格：定電流設定の仕様と同じ
ショート設定			12V/100 mAmax
測定部
電圧測定（V METER）	レンジ		60V/300V/600V
	分解能		1mV/5mV/10mV
	確度		±0.05﹪ OF (READING + RANGE)
電流測定（A METER）	レンジ		3A	12A	6A	24A
	分解能		0.05mA	0.2mA	0.1mA	0.4mA
	確度		±0.2﹪OF (READING + RANGE)
電力測定（W METER）	レンジ		300W
電力測定（W METER）	確度(*2)		±0.2﹪OF (READING + RANGE)
その他機能
Iモニター出力			1.2A/V		2.4A/V
確度			±1.0﹪OF (READING + RANGE)
調光設定	電圧	レンジ	0～12V
		分解能	0.048V
		確度	2% of (SETTING + RANGE)
	周波数	レンジ	DC～1kHz
	周波数	分解能	10Hz
	DUTY	レンジ	0.01～0.99(1%～99%)
	DUTY	分解能	0.01
温度係数			100ppm/℃ (typical)
電源供給			メインフレームから供給
動作温度(*3)			0～40℃
外形寸法			W108×H143×D405 mm
質量			3.5kg

*1 : レンジは自動もしくは、CCモードではHIGHレンジに固定されます。
*2 : 電力フルスケール＝ Vrangeフルスケール × Irangeフルスケール
*3 : 動作温度範囲は、0 ～ 40℃、全ての仕様は特に断りのない限り、25℃±5℃での仕様となります。

33401G　/　33401G-600-6(*5)

型名			33401G　／　33401G-600-6(*5)
最大定格	電力		150W x 2ch
	電流		0 ～ 1.5A	0 ～ 6A
	電圧		0 ～ 500V　　0 ～ 600V(*5)
	最小動作電圧		4V@6A
設定部
定電流設定 CC MODE	レンジ (*1)	L	0 ～ 1.5A
	レンジ (*1)	H	0 ～ 6A
	分解能	L	0.025mA
	分解能	H	0.1mA
	確度		± 0.2% OF (SETTING ＋ RANGE)
定抵抗設定 CR MODE	レンジ	L	1Ω ～ 3kΩ (300V)
	レンジ	H	2Ω～ 6kΩ (500V) (600V)(*5)
	分解能	L	16.666uS
	分解能	H	8.333uS
	確度		± 0.4% OF (SETTING ＋ RANGE)
定電圧設定 CV MODE	レンジ	L	0 ～ 60V
		M	0 ～ 300V
		H	0 ～ 500V 0 ～ 600V(*5)
	分解能	L	0.001V
		M	0.005V
		H	0.01V
	確度		± 0.1% OF (SETTING ＋ RANGE)
LED 設定 LED MODE	Vo設定レンジ	L	0 ～ 60V
	Vo設定レンジ	M	0 ～ 300V
	Vo設定レンジ	H	0 ～ 500V 0 ～ 600V(*5)
	Rd設定レンジ	L	1Ω ～ 200Ω @ Vo-Vd=0 ～ 6V 10Ω ～ 2kΩ @ Vo-Vd=6 ～ 60V
	Rd設定レンジ	M	5Ω ～ 1kΩ @ Vo-Vd=0 ～ 30V 50Ω ～ 10kΩ @ Vo-Vd=30 ～ 300V
	Rd設定レンジ	H	10Ω ～ 2kΩ @ Vo-Vd=0 ～ 60V 100Ω ～ 20kΩ @ Vo-Vd=60 ～ 500V 100Ω ～ 20kΩ @ Vo-Vd=60 ～ 600V(*5)
	分解能		16Bits
	確度		Vd : ±(0.1% OF SETTING + 0.2% OF RANGE) Rd : ±(0.1% OF SETTING + 0.2% OF RANGE)
ショート設定	最大負荷設定動作		6A
測定部
電圧測定 (V METER)	レンジ	L	60V
		M	300V
		H	500V 600V(*5)
	分解能	L	1mV
		M	5mV
		H	10mV
	確度		± 0.05% OF (READING ＋ RANGE)
電流測定 (A METER)	レンジ	L	1.5A
	レンジ	H	6A
	分解能	L	0.025mA
	分解能	H	0.1mA
	確度		± 0.2% OF (READING ＋ RANGE)
電力測定 (W METER)	レンジ		150W
電力測定 (W METER)	確度 (*2)		± 0.2% OF (READING ＋ RANGE)
一般仕様
I モニター出力			0.6A/V
ショート信号出力			最大12V/100mA
調光設定	電圧	レンジ	0 ～ 12V
		分解能	0.048V
		確度	± 2% OF (SETTING ＋ RANGE)
	周波数	レンジ	DC ～ 1kHz
	周波数	分解能	10Hz
	DUTY	レンジ	0.01 ～ 0.99 (1% ～ 99%)
	DUTY	分解能	0.01
温度係数			100ppm/℃ (代表値)
電源供給			メインフレームから供給
動作温度 (*3)			0 ～ 40℃
動作湿度			20 ～ 85%RH（結露しないこと）
保管温度			－20 ～ 70℃
保管湿度			20 ～ 85%RH（結露しないこと）
耐電圧(*4)	入力-FG間		AC1500V,1分間
耐電圧(*4)	入力-負荷端子間		AC3000V,1分間
寸法 (H × W × D)			143mm × 108mm × 405mm
質量			3.5kg

*1：定電流設定のレンジは、オートレンジまたはレンジⅡ(Hレンジ)に固定です。
*2：電力 F.S. = 電圧レンジ F.S. × 電流レンジ F.S.
*3：動作温度範囲は0～40℃ですが、確度は周囲温度25℃±5℃において納入後6ヶ月間保証致します。
*4：耐電圧は電子負荷フレーム330xFシリーズと組み合わせたときの条件です。
*5：入力電圧を600Vに変更したときの仕様となります。その場合、型式は以下の通りとなります。
33401G　→　33401G-600-6

3300Fシリーズ（フレーム）

負荷フレーム型名	3302F	3305F	3300F
チャンネル数	1	2	4
インターフェース	RS-232C, GP-IB, USB, LANの4種から選択できます（オプション）
外部制御入力	0～10V（BNC） ※デュアルCHモジュールは非対応です。
消費電力（負荷モジュール全実装時）	28VA	48VA	96VA
電源電圧	AC100V±10%/AC200V±10% （背面パネルスイッチで切り替え）
外形寸法（突起物含まず）	W160 × H177 × D452 mm	W270 × H177 × D452mm	W440 × H177 × D455 mm
質量	5.5kg	7.5kg	9.3kg

価格

お見積りのご依頼

お近くの代理店を探す

※フレームは別売です。

型名	電圧	電流	電力	標準価格（税抜）
3341G	300V	24A	300W	￥256,000
3342G	500V	12A	300W	￥279,000
3343G	500V	24A	300W	￥348,000
3342G-600-12	600V	12A	300W	￥303,000
3343G-600-24	600V	24A	300W	￥376,000
33401G	500V	6A	150Wx2	￥376,000
33401G-600-6	600V	6A	150Wx2	￥417,000
3302F	1チャンネルフレーム			￥126,000
3305F	2チャンネルフレーム			￥164,000
3300F	4チャンネルフレーム			￥193,000
13300F810	RS-232Cインターフェースオプション			￥28,000
13300F811	GP-IBインターフェースオプション			￥45,000
13300F812	USBインターフェースオプション			￥43,000
13300F813	LANインターフェースオプション			￥86,000

製品カタログ

アプリケーション（LED電子負荷）

LED電源/照明試験

過電流および過電力ビルトインテスト機能を搭載したモジュール電子負荷

2025-09-17

LED電源/照明試験

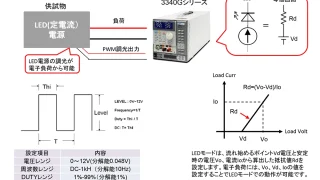

調光機能を搭載したLED電源試験に最適なLEDモード対応電子負荷

2025-09-10

LED電源/照明試験

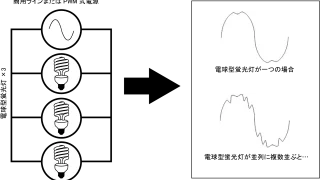

電球型蛍光灯の照度評価用交流電源

2018-03-07

LED電源/照明試験

直流電源と電子負荷によるパワーLEDの試験

2018-03-02

LED電源/照明試験

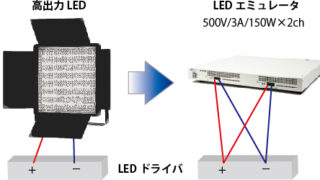

LEDエミュレータによる大容量LED ドライバの試験

2018-03-02

LED電源/照明試験

定電圧電源とLED電源試験の兼用

2018-03-02

過去の記事はこちら

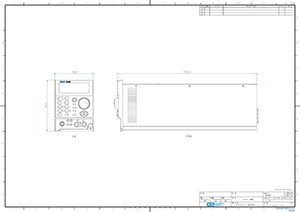

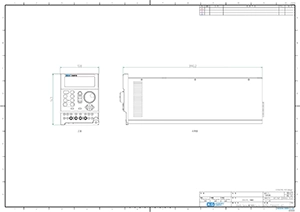

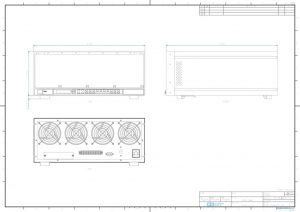

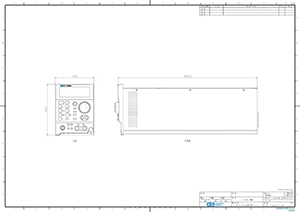

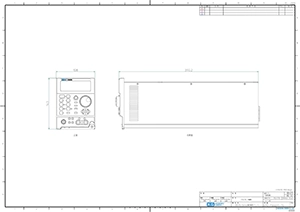

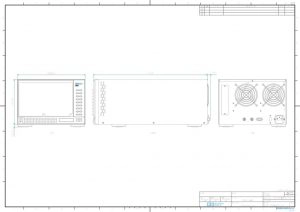

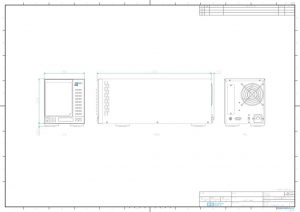

外観図

3341G : DXFファイル

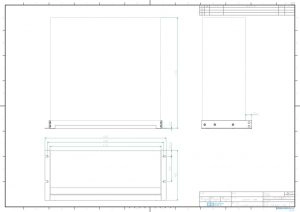

4CHフレーム用JIS
ラックマウントキット
: DXFファイル

選定・搬入のご注意

機器選定について

瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

製品への供給電源はお客様にてご準備ください。
D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
負荷線は、短く、太い電線をご準備ください。
大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います）
製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。

修理・校正・点検

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

FAQ

LEDドライバ対応電子負荷と、普通の電子負荷との違いは何ですか？

基本的にはCVモードの動作の応答が大きな違いとなります。カタログスペックでCVモードの応答をを明記してあることはあまりありません。対応負荷でも実機接続して確認していただくことをお勧めします。 LEDドライバは通常定電流出力で動作するため、負荷側としてはCVモードで動作させます。 LEDドライバ対応電子負荷のCVモード

LEDを模擬するため、基本的にはCV+CRとなる
つまりCV値以上の電圧が印加されると、CR値の抵抗値で動作する
CV＋CRモードの動作が高速
CV->CRへの移行、CR->CVへの移行が高速になっている

普通の電子負荷のCVモード

CV動作時は、インピーダンスが低い
CVモードの動作が低速
LEDドライバの負荷としては低速で、電流の立ち上がり時に電圧のオーバーシュートが発生する場合が多い

Tag: 仕様

デュアルチャンネルの電子負荷で両チャンネルを同時にLOAD ONにすることはできますか？

3300F/Gシリーズ　デュアルチャンネルの電子負荷で、両チャンネルを同時にLOAD ONするための機能やリモートコマンドは実装されていません。

模擬的に同時にLOAD ONにする方法としては、リモートコマンドを使って、

AチャンネルLOAD ON　→　Bチャンネルに切換え　→　BチャンネルLOAD ON

とする方法があります。
この場合、AチャンネルがLOAD ONになってからBチャンネルがLOAD ONになるまでに、コマンド送信とコマンド処理のタイムラグが発生します。

Tag: 使い方

ご案内

記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせください。

3340Gシリーズ
モジュール型LED電子負荷
