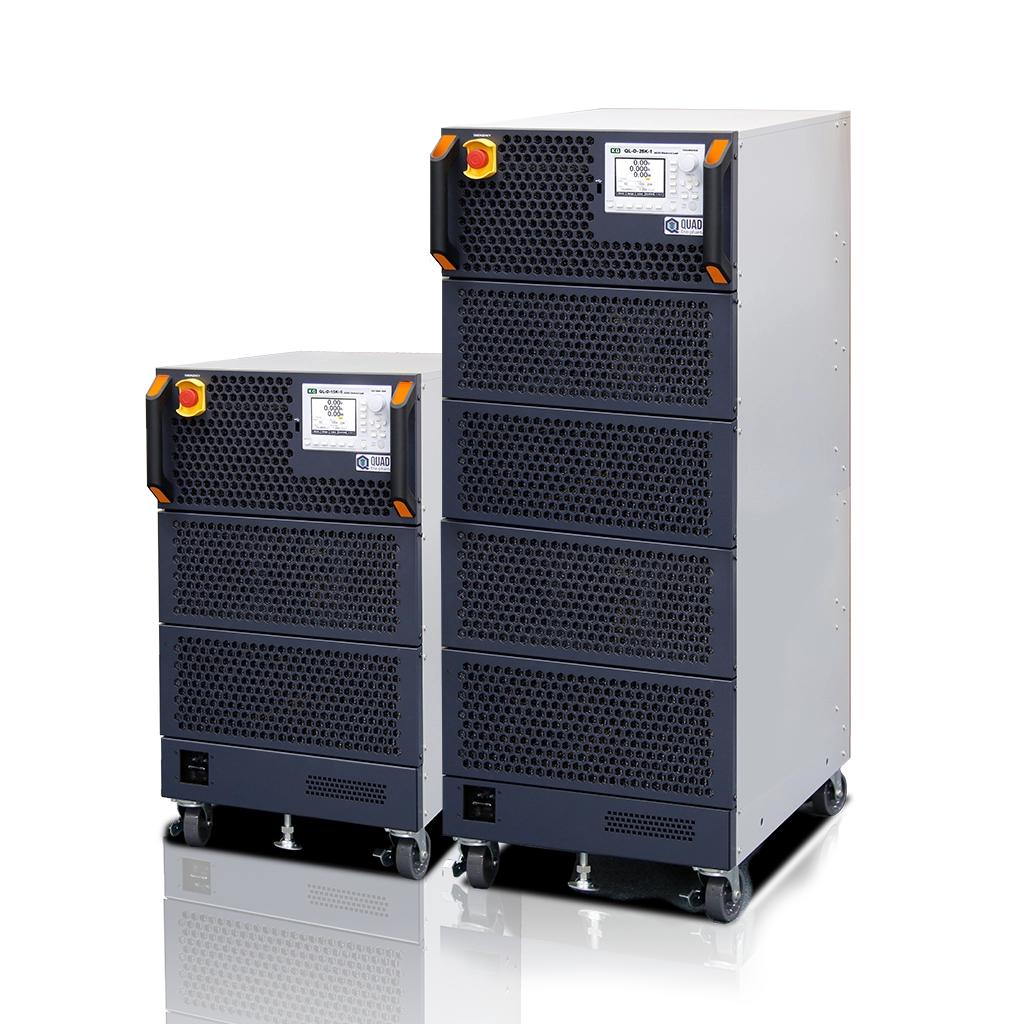

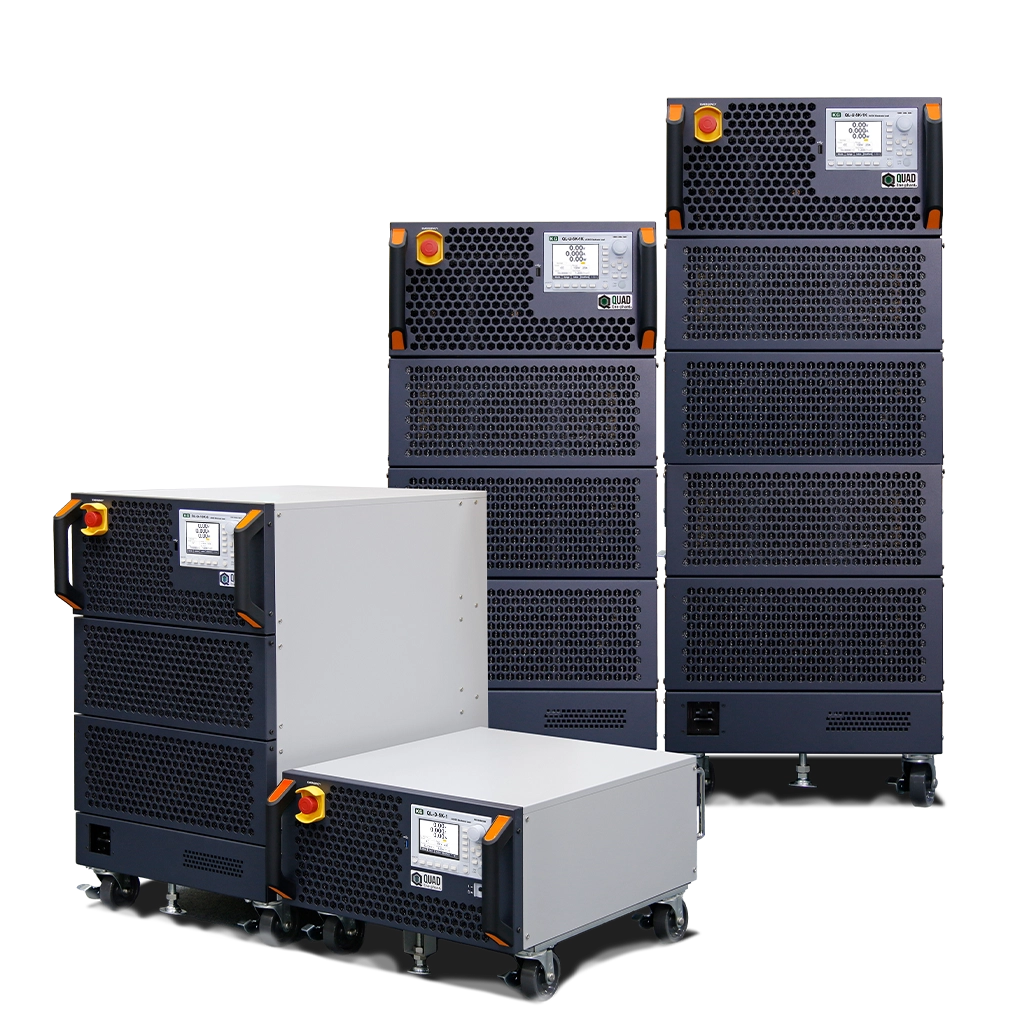

高速電流制御テクノロジー採用の電子負荷
コンパクトボディで充実の大容量。定格電圧が異なる3機種（150V, 600V, 1,000V）をご用意。
150Vタイプでは最大2,000Aの大電流に対応しております。ローコストで大容量をお探しの方にお勧めです。
￥ 1,874,000 ～（標準価格・税抜）
ドロッパー方式
単体：5kW～25kW ／ 並列接続：～150kW 150V～1,000V
特長
高速電流制御テクノロジーを採用
大容量時の試験環境は、負荷ケーブルのインダクタンスの影響に左右され、使い方を次第では電子負荷装置の破損へとつながります。そのような外的要因に対応可能とするべく、Load Stationシリーズに採用した高速電流制御回路方式をさらに深化させQL-Dシリーズに採用しました。
負荷応答を高速化し、大電流時の瞬時過電流の安定動作を確保やケーブル配線長の延線時のケーブルインダクタンスによる異常発振現象の担保につながることで、より安心してお使いいただくことが可能となりました。
インラッシュ電流 - CCモード時にLoad ON状態で供試電源出力をOFF->ON
一般的な大容量直流電子負荷（従来回路方式）
QL-Dシリーズ（高速電流制御回路方式）
オーバーシュート電流 - 供試電源出力ON状態でLoad OFF->ON
一般的な大容量直流電子負荷（従来回路方式）
QL-Dシリーズ（高速電流制御回路方式）

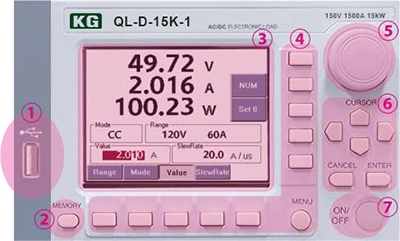

使いやすさを追求したフロントパネル
- USBメモリによるデータ保存
- ワンタッチで設定値を呼び出せるメモリー機能
- 見やすい3.5インチ大型カラーLCD
- オシロライクな逆L配列キーは、数値入力のテンキーとしても使用可能
- 大型ロータリーノブで電流値のアップダウンも簡単
- 操作性を高めるキートップの10度傾斜
- 自照式の負荷ON／OFFボタン

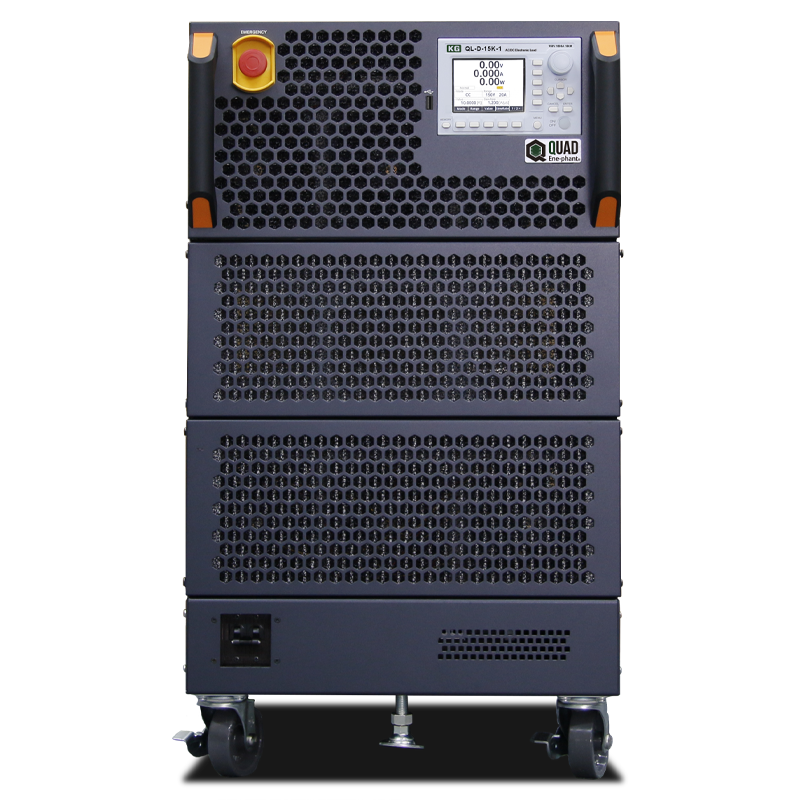

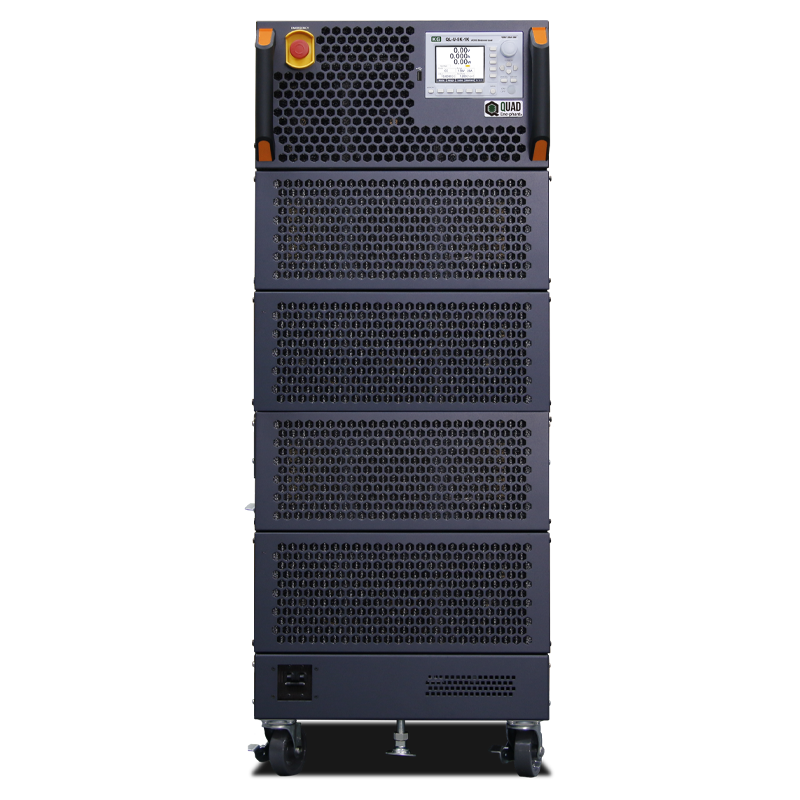

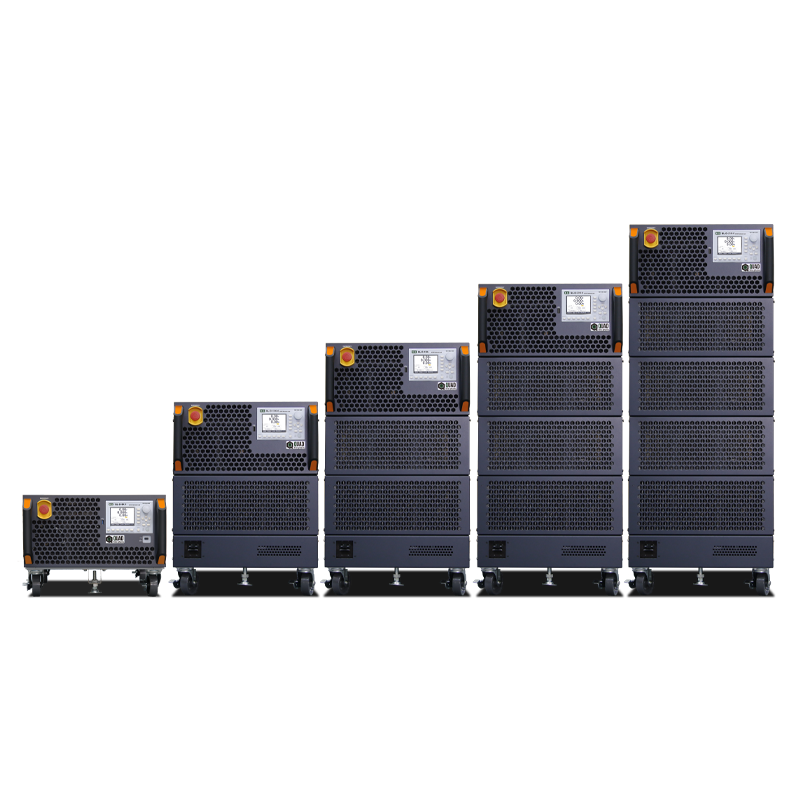

5kW単位で25kWまで全17機種をラインナップ

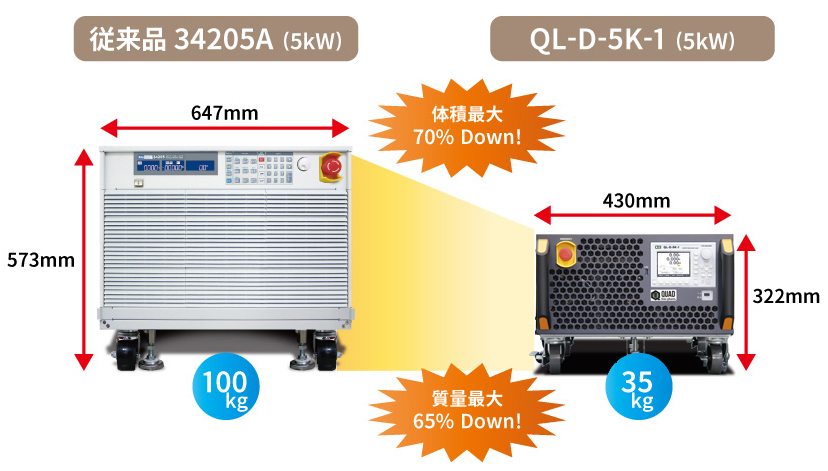

コンパクトボディで充実の大容量。最小5kWから最大25kWまで定格電圧が異なる3機種（150V,600V,1000V)を準備。150Vタイプでは最大2000Aの大電流に対応しております。ローコストで大容量が欲しい方にお勧めです。
150Vタイプ
| 型名 | 定格電圧 | 定格電流 | 定格電力 | サイズ | 最大スルーレート |
|---|---|---|---|---|---|
| QL-D-5K-1/B | 150V | 500A | 5kW | 5U | 50A/μs |
| QL-D-5K-1 | 500A | 5kW | 5U | ||
| QL-D-10K-1 | 1000A | 10kW | 11U | ||
| QL-D-15K-1 | 1500A | 15kW | 15U | ||
| QL-D-20K-1 | 2000A | 20kW | 19U |
※QL-D-5K-1/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。 ※マスタースレーブ接続ケーブルオプションは、「接続台数-1」本分が必要となります。
600Vタイプ
| 型名 | 定格電圧 | 定格電流 | 定格電力 | サイズ | 最大スルーレート |
|---|---|---|---|---|---|
| QL-D-5K-6/B | 600V | 350A | 5kW | 5U | 20A/μs |
| QL-D-5K-6 | 350A | 5kW | 5U | ||
| QL-D-10K-6 | 700A | 10kW | 11U | ||
| QL-D-15K-6 | 1050A | 15kW | 15U | ||
| QL-D-20K-6 | 1400A | 20kW | 19U | ||
| QL-D-25K-6 | 1750A | 25kW | 23U |
※QL-D-5K-6/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。
1000Vタイプ
| 型名 | 定格電圧 | 定格電流 | 定格電力 | サイズ | 最大スルーレート |
|---|---|---|---|---|---|
| QL-D-5K-1K/B | 1000V | 200A | 5kW | 5U | 12A/μs |
| QL-D-5K-1K | 200A | 5kW | 5U | ||
| QL-D-10K-1K | 400A | 10kW | 11U | ||
| QL-D-15K-1K | 600A | 15kW | 15U | ||
| QL-D-20K-1K | 800A | 20kW | 19U | ||
| QL-D-25K-1K | 1000A | 25kW | 23U |
※QL-D-5K-1K/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

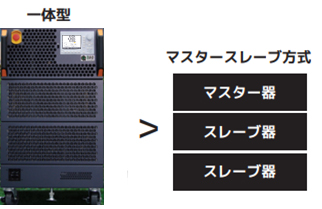

各負荷制御モードの確度保証
大容量にも関わらず、電流測定確度0.2%を実現。 マスタースレーブ方式と比較し 各種負荷モードの設定誤差、測定誤差ともに小さく設定精度および測定精度に関しても精度保障しております。
負荷モードと動作モードの組み合わせで最大36モードの試験に対応
12種類の負荷モード(CC,CR,CV,CP,Short,CC+CV,CP+CV,EX(CC,CV,CP),EXT(CC+CV,CP+CV)と6種類の動作モード(Normal,Dynamic,Sequence,Sweep,MPPT（オプション）,電流リミット)を持っており、これらの組み合わせで多種多様な負荷試験が可能です。
| 動作モード | 負荷モード | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CC | CR | CV | CP | CC+CV | CP+CV | EXT CC | EXT CV | EXT CP | EXT CC+CV | EXT CP+CV | SHORT | |
| Normal | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Dynamic | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| シーケンス | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| Sweep | ○ | ○ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| MPPTモード | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| 電流リミット | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
電池特性評価に最適な動作モードを標準搭載

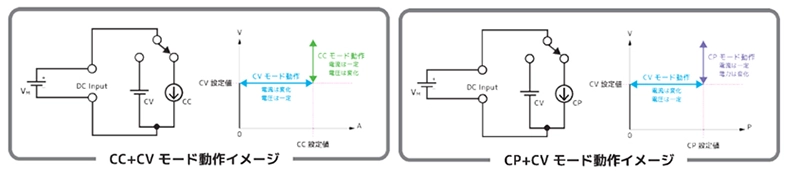

電池特性の評価に最適な専用動作モード「CC+CVモード」「CP+CVモード」 を標準で搭載。 容量の大きな電池の放電特性評価にも対応します。

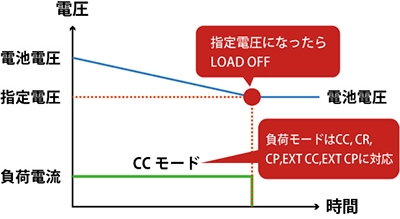

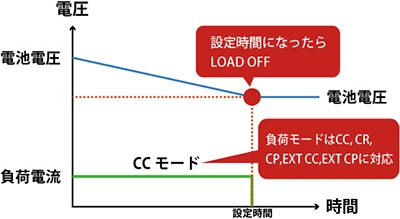

Vlimit機能や経過時間測定機能を利用して、指定した電圧や設定した放電時間でLOAD OFFさせ、電池保護が可能な機能を搭載しております。

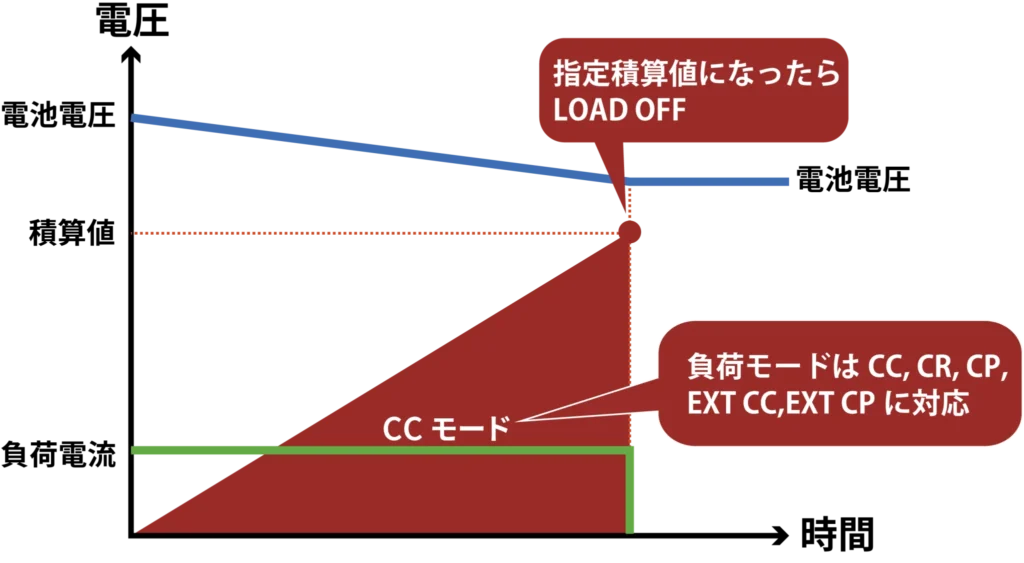

積算機能（電流：AHおよび電力：WH）を用いて、指定積算値となった場合にLOAD OFFさせる機能を搭載しております。
保護機能としても使える便利な電流リミット機能
負荷モード制御とは異なる独立した電流リミット機能を搭載しております。設定した電流を検出したときLoad OFFさせずに、Load ONのままリミット設定値（電流）の110%で制限することができます。リミット検知時における動作（Load OFFもしくはLoad ONのまま110%制限負荷）は、それぞれ設定が可能です。任意のリミット値における保護機能としてお使いいただけます。

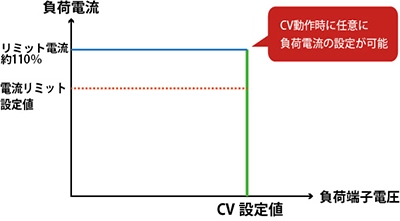

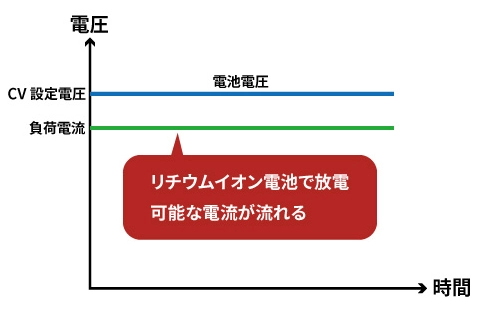

また定電圧モードにおいて電流リミットを併用することで、設定CV電圧で電流リミット設定値の110%で動作可能なCV+Clim機能を搭載しております。電池放電などに使用可能な定電圧/定電流モードとして使用することが可能です。
高速応答スルーレート最大50A/μs、最小応答時間5μs
高速電流制御テクノロジーより、最大50A/μs(150Vタイプ)の高速応答を実現しました。最小応答時間は5μsと大容量・大電流でありながら、高速な立上りを実現しております。

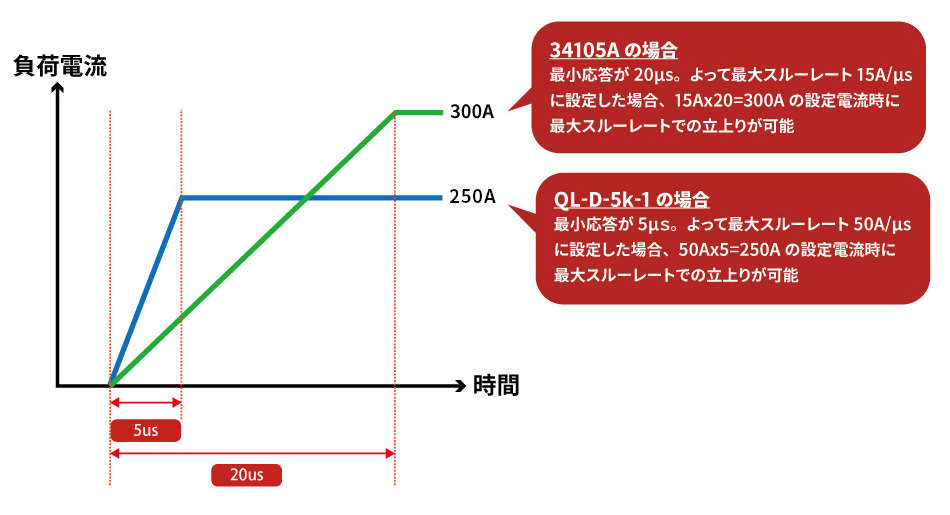

最大スルーレート時の設定電流について

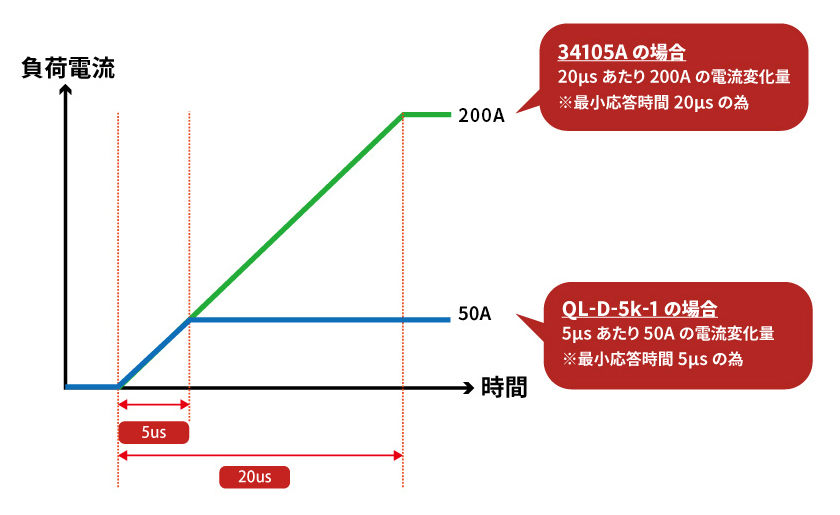

最小応答時間におけるスルーレート10A/μs時の電流応答の違い

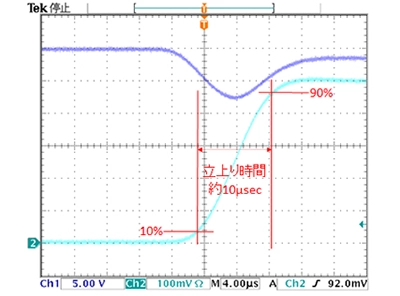

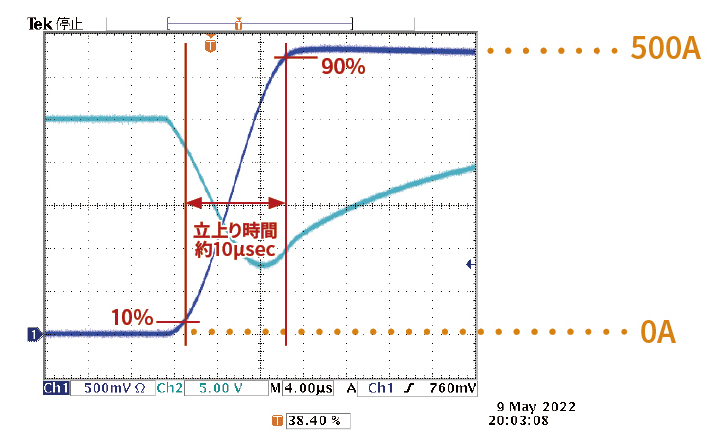

最大スルーレート50A/μs時の電流立ち上がり(QL-D-5K-1)使用時

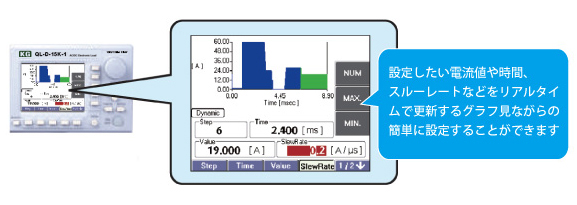

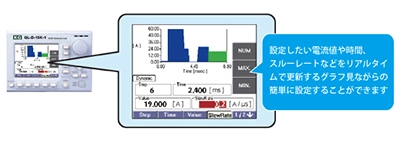

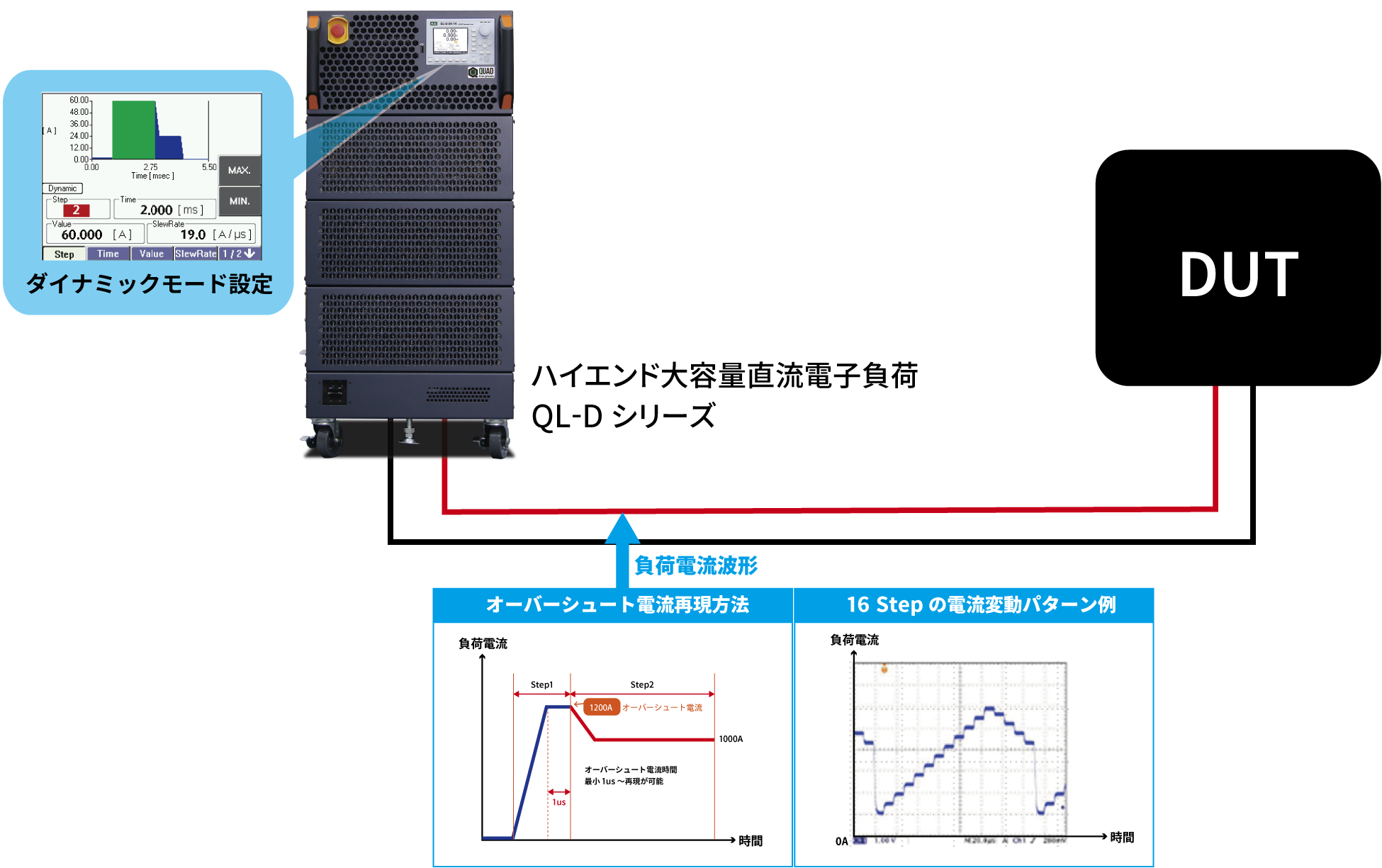

細かな電流波形設定を可能にする32ステップDynamicモードと最小パルス幅1μs

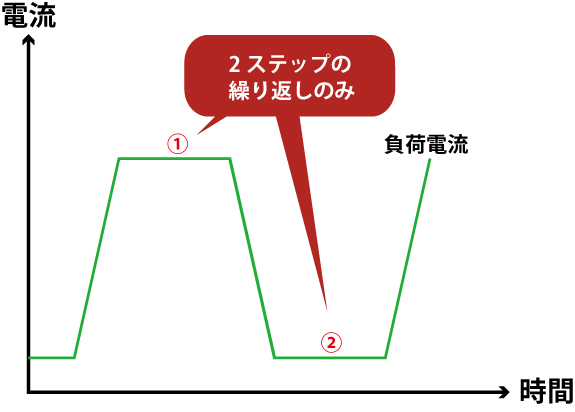

一般的な２ステップ(HIGH/LOW、2値)のダイナミックモードに加えて、32ステップのDynamic動作が可能。 より細かい電流波形での試験に対応します。 電流波形は、カラーLCDによりグラフィカルに設定することができ、動作設定は時間と周期（周波数表示）のどちらでも可能です。設定可能なパルス幅は1μsからとなり、最大500kHz*の周波数の設定が可能です。
| 設定項目 | 内容 |
|---|---|
| 動作モード | CC / CR / CV / CP |
| 最小時間幅 | 1μs |
| スルーレート (A/μs) | 0.5A～50A/μs (150V) |
| 設定周波数範囲 (目安) | 0.0083Hz～500kHz |
| ステップ数 | 32ch |

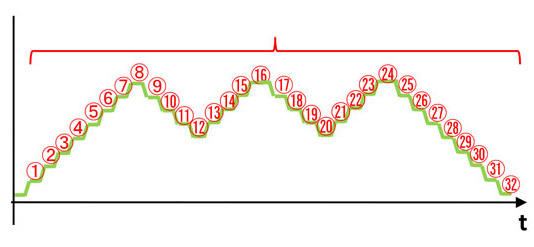

条件：Dynamicモードステップ数
32パターンの繰り返しが可能

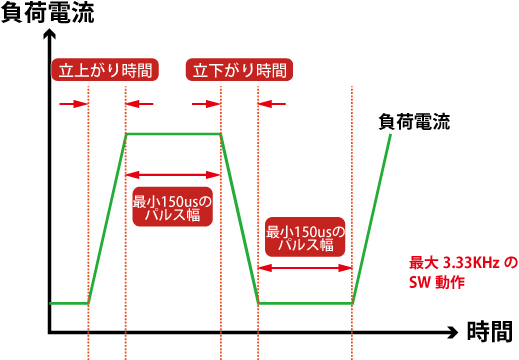

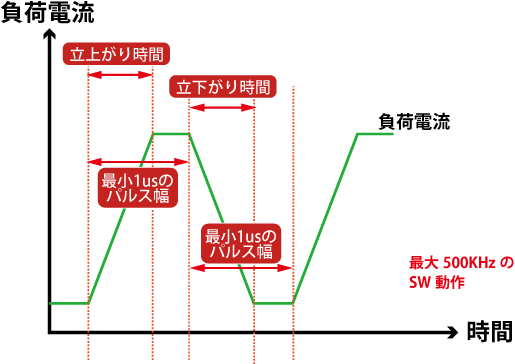

条件：Dynamicモードパルス幅

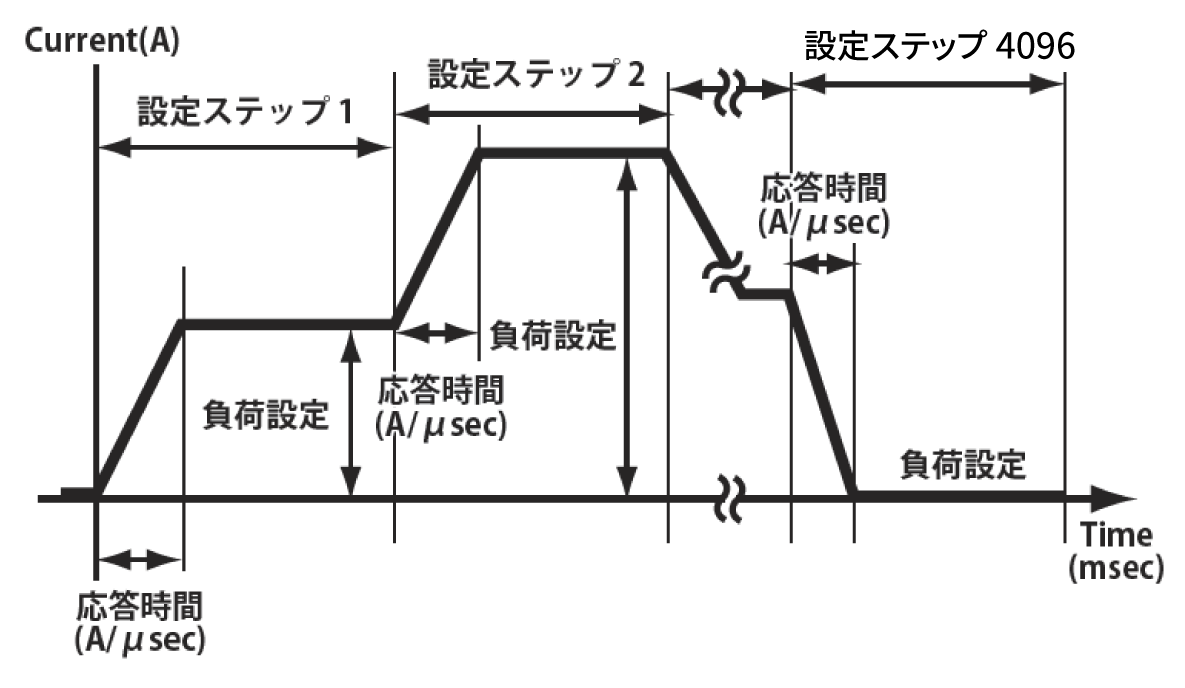

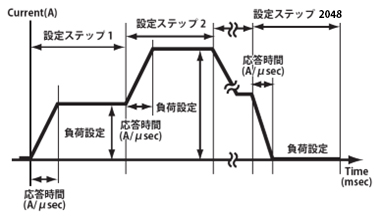

シーケンス機能
シーケンス動作用メモリとして4,096ワードを内蔵し、データ転送もしくは直接フロントパネルからシーケンスプログラムの作成が可能となりました。データ転送は各種通信インターフェースに加え、USBメモリから読み込みおよび保存が可能です。（CSVファイル形式）各ステップの実行時間とスルーレート設定は共通で、実行時間は1msec～10minの範囲、スルーレート設定はCCモードのみでステップからステップへ移行する際の電流変化の速さ（A/μs)の設定となります。
| 設定項目 | 内容 |
|---|---|
| 動作モード | CC / CR / CV / CP |
| プログラム数 | 1 |
| 最大ステップ数 | 4096 |
| スルーレート (A/μs) | CCモードのみ |
| プログラム繰り返し回数 | 1～65535または∞ |
| ステップ実行時間 | 1ms～10min |
| 時間分解能 | 1ms (1ms～100ms) 100ms (100ms～10min) |

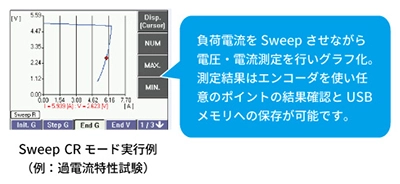

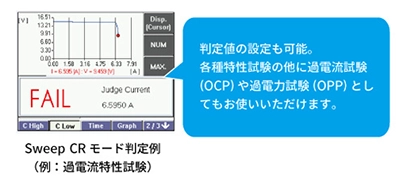

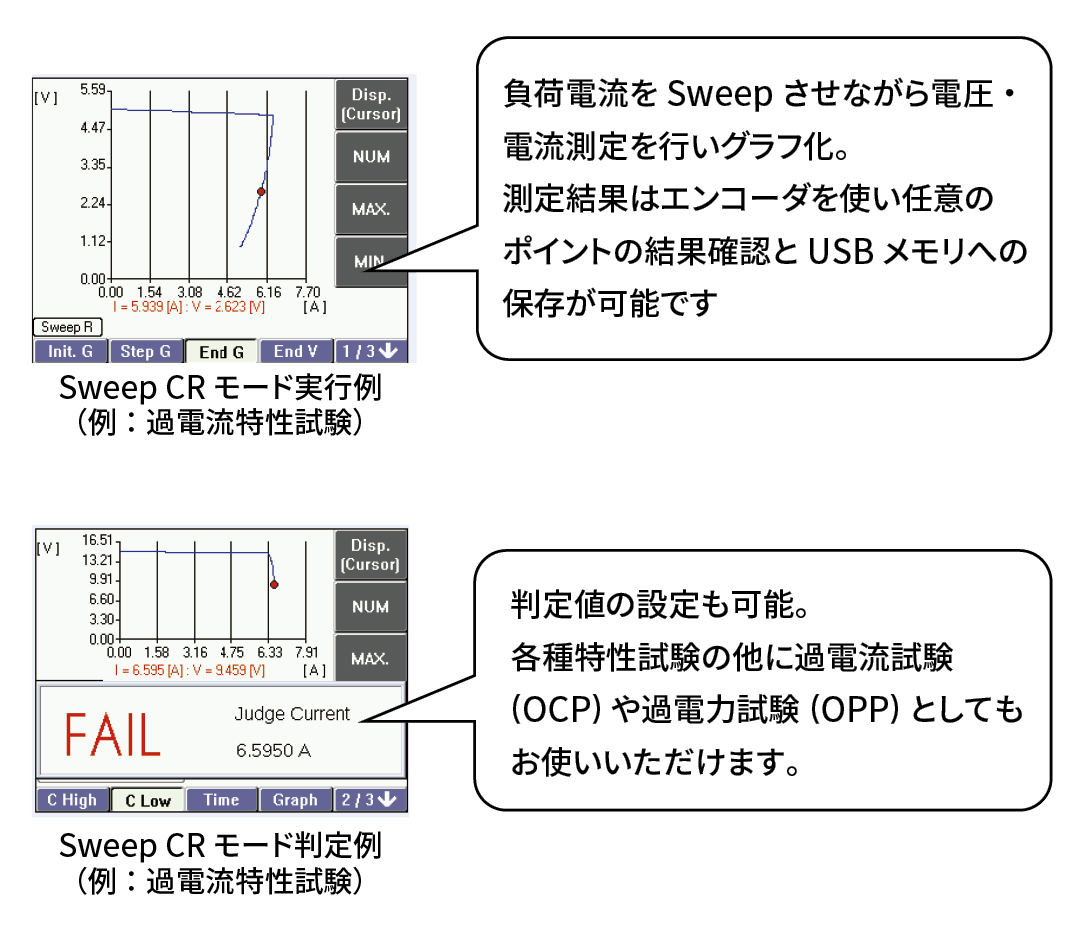

液晶パネルへChart表示可能なSweepモード
Sweepモードは、CC,CR,CPの3種類の負荷モードの負荷電流を細かく変化（Sweep）させながら、電圧と電流測定を行い測定結果を液晶パネルにリアルタイムでプロットしChart（グラフ)可能なファンクションです。
SW電源における過電流特性試験（垂下特性)や過電力特性試験、2次電池などのI-V特性試験を電子負荷単体で実行することができます。測定データはUSBメモリにCSV形式で保存させることが可能です。
判定機能がある為、特性評価の他にOCPやOPPの試験モードとしてお使いいただけます。
| 設定項目 | 内容 |
|---|---|
| Sweep動作モード | CC / CR / CP |
| ステップ実行時間 | 200msまたは1000ms |

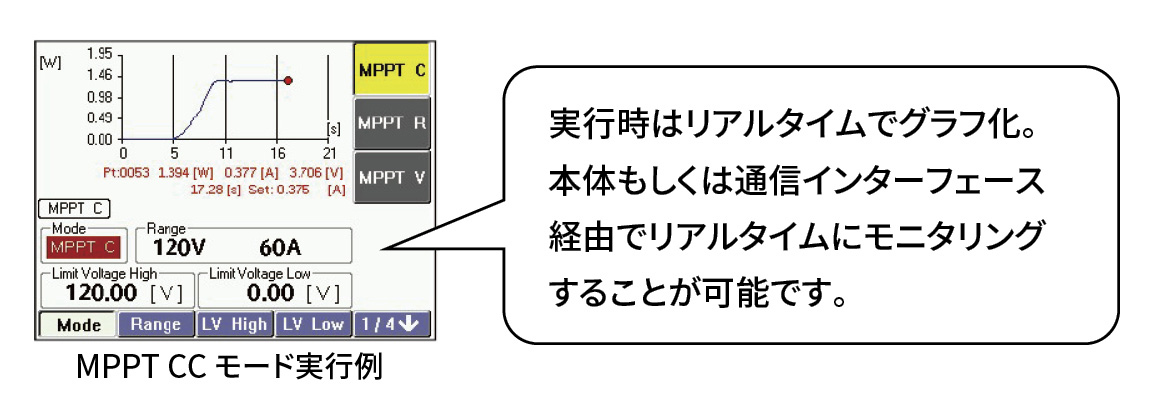

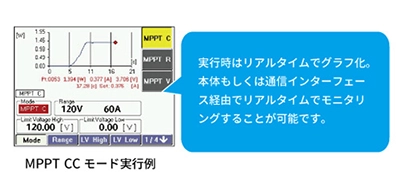

MPPT（最大電力点追従）機能（工場出荷オプション）
太陽電池パネル(PV)などの試験に必要なMPPT機能(山登り法）をオプションで準備しました。最大電力が得られるまで負荷電圧を測定しながら、負荷電流をCCモードを用いて調整し続ける制御方式となります。
| 設定項目 | 内容 |
|---|---|
| MPPT動作モード | CC |
| MPPT動作時のステップ時間間隔 | 200msまたは1000ms |
| 全体スキャン時のステップ時間間隔 | 200msまたは1000ms |
| 全体スキャン実行時間 | 10s～999h59m59s |

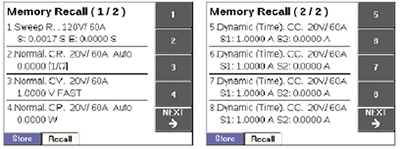

8個のメモリ機能
負荷モード、負荷設定値などの条件を最大8個まで保存/読み出しが可能です。
通信インターフェース
LAN/USB/RS-232Cを標準装備。
別途オプションでGP-IBコンバータ(RS-232C変換）もご用意しております。

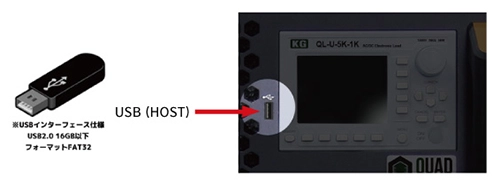

USBメモリに対応
専用USBポートにUSBメモリを接続することで、Sweepモードなどの測定データをUSBメモリに保存することが可能です。またSEQUENCEモードやDyanmicモードの設定も、USBメモリから読み出しおよび保存することができます。

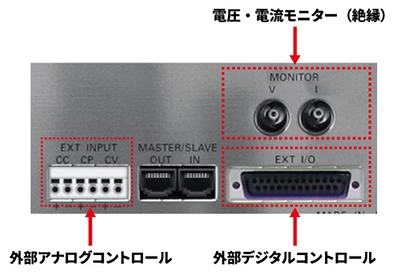

PLC制御に最適な外部アナログ・デジタルコントロール
PLC制御用に、外部デジタルコントロール（EXT I/O）と外部アナログコントロール（EXT INPUT）を装備。負荷モードの切り替えから、0-10Vdcによるアナログコントロール負荷設定（CC,CV,CP）に対応します。 また電流と電圧モニター（絶縁）もあり測定値の読み込みも可能で、CC+CV、CP+CVモードもPLCから制御可能となっております。
EXT I/O（外部デジタルコントロール）
| 名前 | 用途 |
|---|---|
| Emergency Stop | 非常停止 |
| MODE CONT CC | 負荷モード設定(CC) |
| MODE CONT CV | 負荷モード設定(CV) |
| MODE CONT CP | 負荷モード設定(CP) |
| LOAD ON/OFF CONT | 負荷オン・オフ指定 |
| CURR RANGE CONT | 電流レンジ設定 |
| VOLT RANGE CONT | 電圧レンジ設定 |
| Alarm Clear | 保護・アラームクリア |
| TRIG OUT | トリガ出力 |
| ALARM PROTECTION | 保護・アラーム状態 |
| STATUS CC | 負荷モード状態(CC) |
| STATUS CV | 負荷モード状態(CV) |
| STATUS CP | 負荷モード状態(CP) |
| LOAD ON STATUS | 負荷オン・オフ状態 |
| CURR RANGE STATUS | 電流レンジ状態 |
| VOLT RANGE STATUS | 電圧レンジ状態 |
| +CV STATUS | CVモード移行状態 |
EXT INPUT（外部アナログコントロール）
| 名前 | 用途 |
|---|---|
| EXT CC | 外部CC制御 0～10V入力 |
| EXT CV | 外部CV制御 0～10V入力 |
| EXT CP | 外部CP御 0～10V入力 |
MONITOR（絶縁出力）
| 名前 | 用途 |
|---|---|
| MONITOR V | 電圧モニター出力（5Vフルスケール） |
| MONITOR I | 電流モニター出力（5Vフルスケール） |

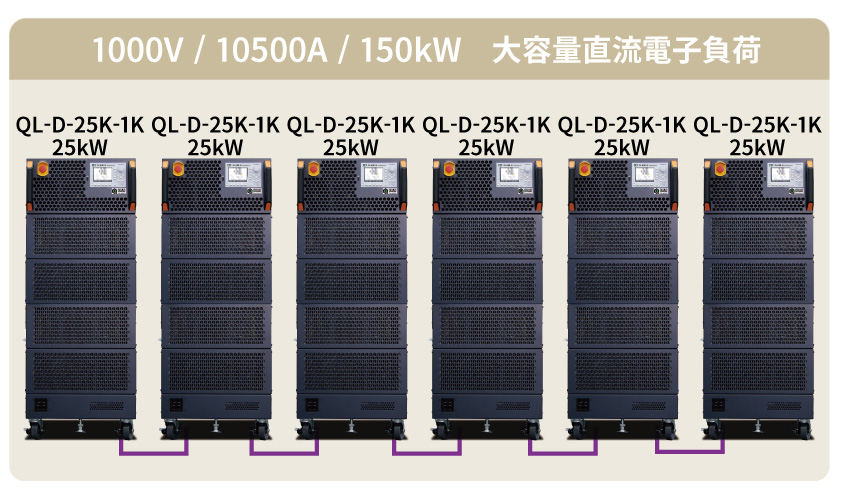

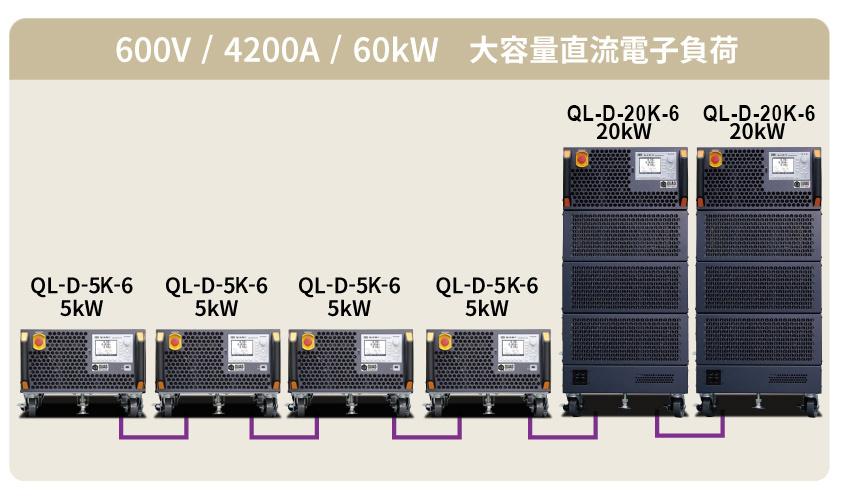

マスタースレーブ機能
並列運転ケーブル1本でマスタースレーブ接続が可能。異なる容量モデルでも同電圧モデルであれば最大6台（マスター機含む）まで、フレキシブルに最大150kWまで大容量化することができます。

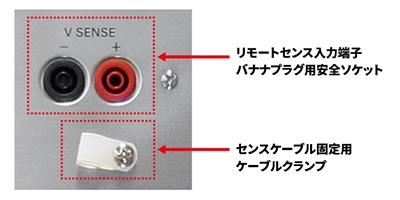

リモートセンシング機能
リモートセンシングは、電圧の測定およびCR,CV,CPモードにおける電圧基準ポイントを負荷入力端子から任意のセンシングポイントに変更することができます。センシングポイントを被試験物端とすることで、負荷用ケーブルの抵抗による電圧降下などの影響を無くし、電圧基準となる負荷モードを安定させることができます。
| モデル | 入力定格電圧 |
|---|---|
| QL-D-*-1 | 150V |
| QL-D-*-6 | 600V |
| QL-D-*-1K | 1000V |

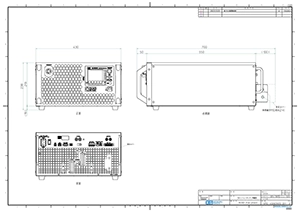

ベンチトップタイプ(5kWモデルのみ)をラインナップ
キャスタータイプが標準モデルですが、5kWモデルにはキャスタータイプ以外にベンチトップタイプをラインナップ。一般的なベンチトップタイプの電源機器と同様のゴム足を採用しており、卓上での試験環境構築が可能です。
またゴム足を外すだけでラックへの実装が簡単にでき、ベンチトップタイプは19インチラックを用いたシステムアップに最適です。

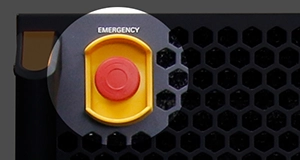

フロントパネルに非常用停止スイッチを標準装備
カーエレ業界では必須となっている非常用停止スイッチを装備。フロントパネルから見やすい大型サイズで誤動作を防ぐガード付きです。フロントパネルからの操作以外に、外部デジタルコントロール（EXT I/O)からの制御も可能です。

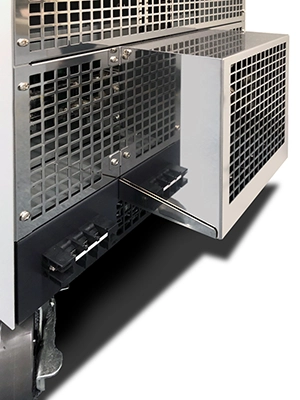

ボックスタイプの安全カバーを装備（全モデル標準）
高電圧ならびに大電流を流す負荷入力部には、安全カバーを全モデルに標準装備。ユーザビリティを最大限に考慮した安全・安心の負荷入力端子部となっております。
アンカーボルト固定金具（オプション）
アンカーボルト固定用金具をオプションで準備。筐体の転倒対策としてご利用いただけます。
仕様
 ※150Vタイプ |  |  |  ※オプション |  |  |  |  ※オプション |
150Vタイプ
S-2501(1.2)
| 型名 | QL-D-5K-1/B | QL-D-5K-1 | QL-D-10K-1 | QL-D-15K-1 | QL-D-20K-1 | ||
|---|---|---|---|---|---|---|---|
負荷機能 |
|||||||

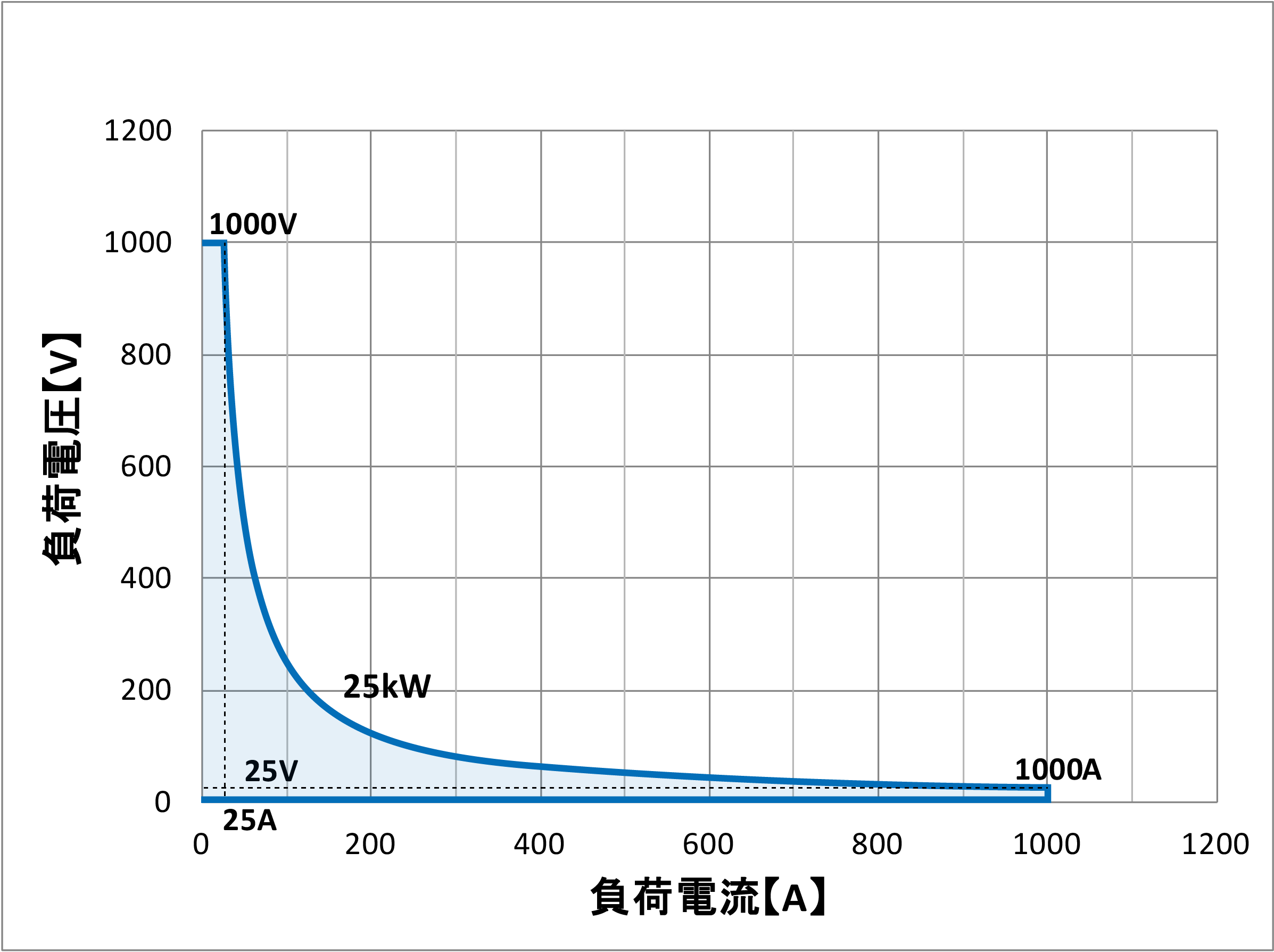

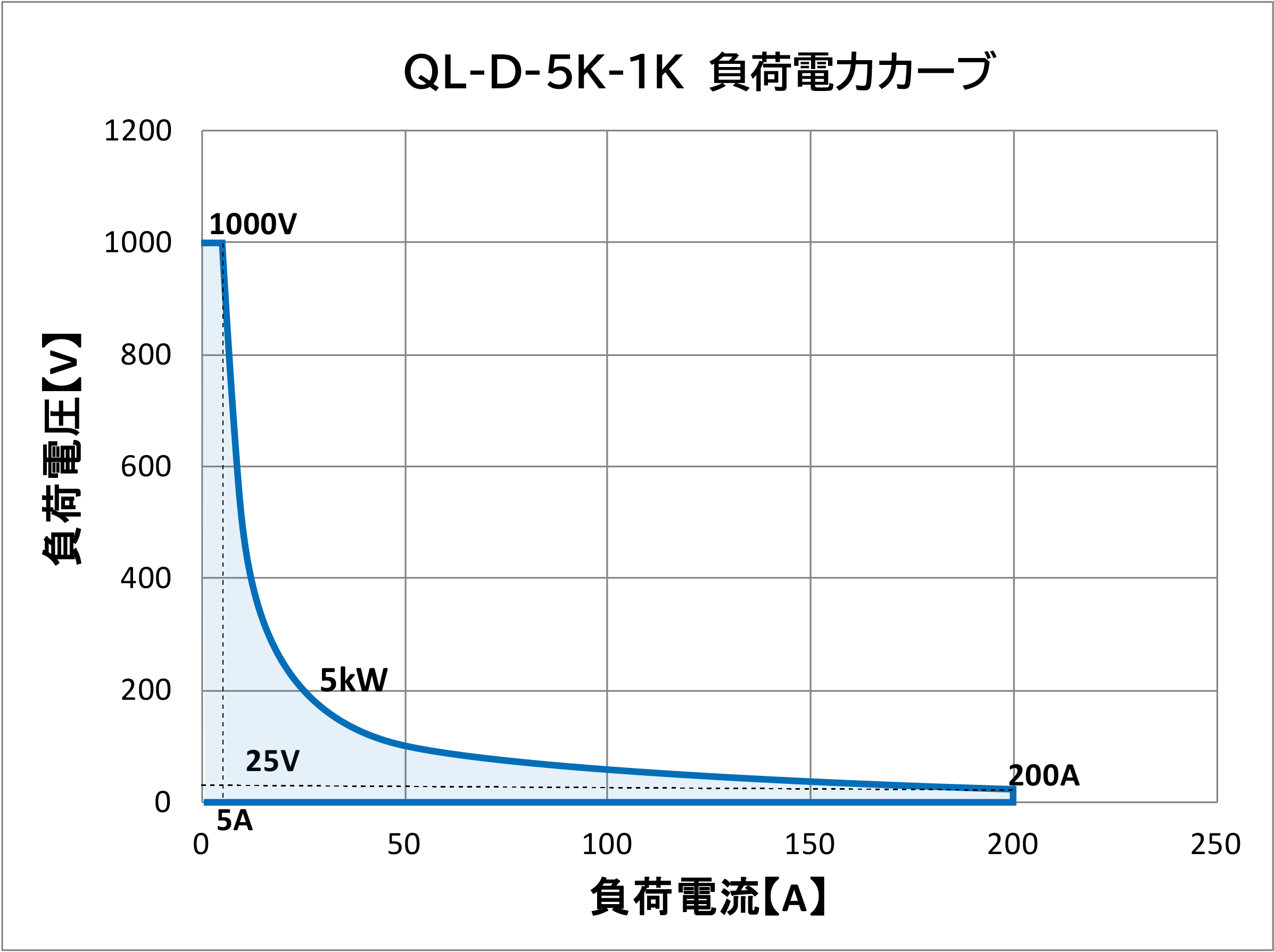

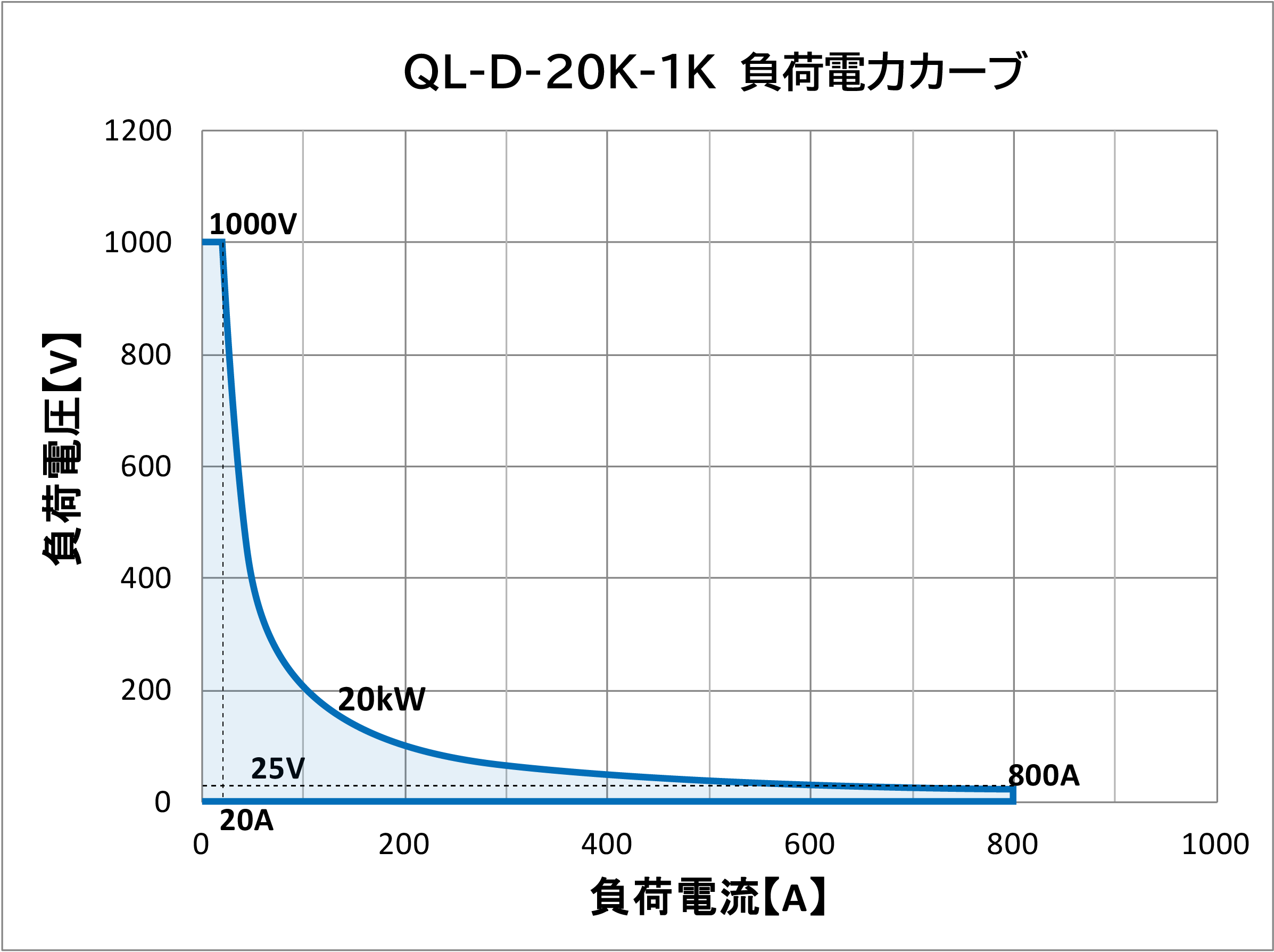

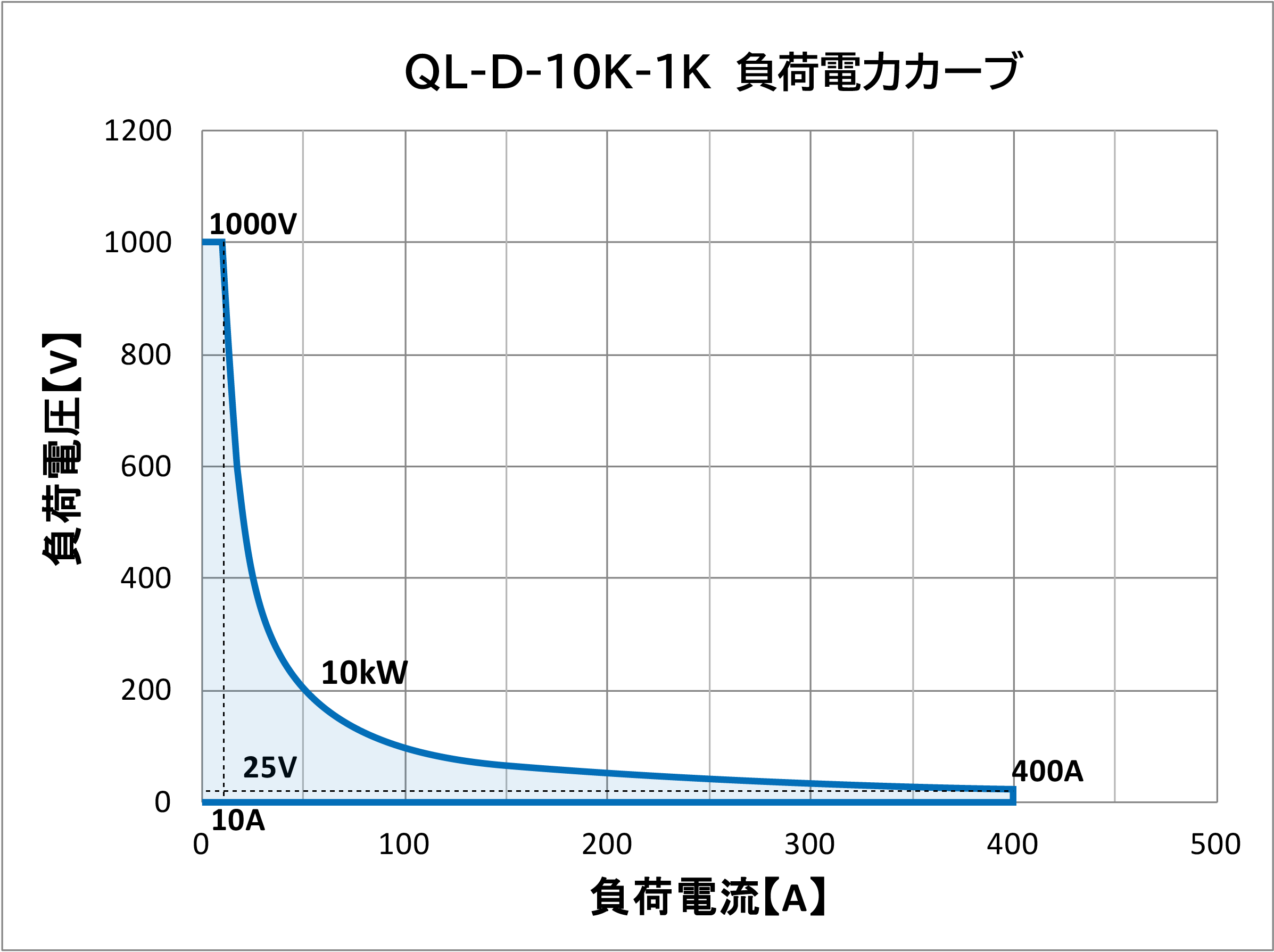

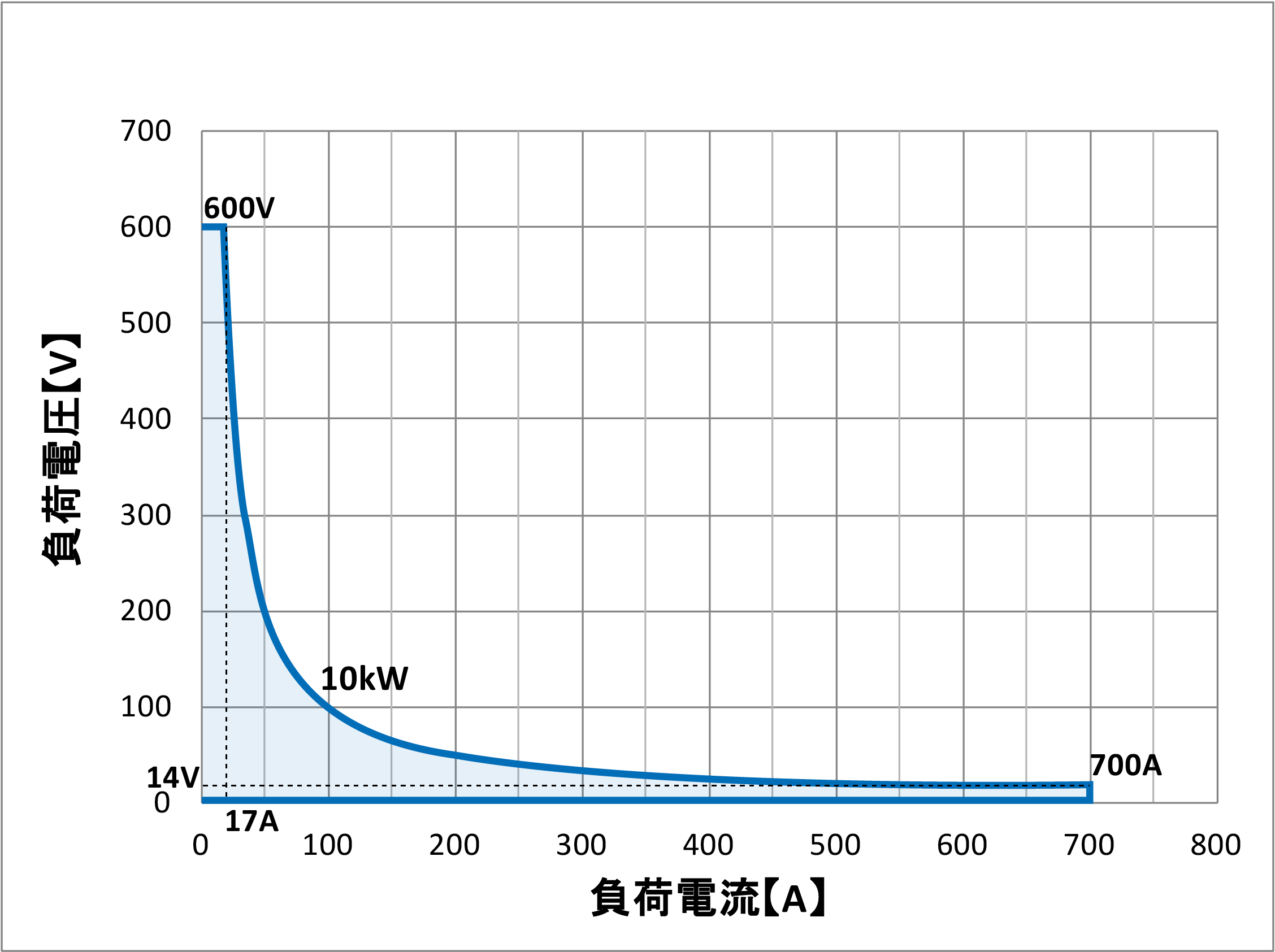

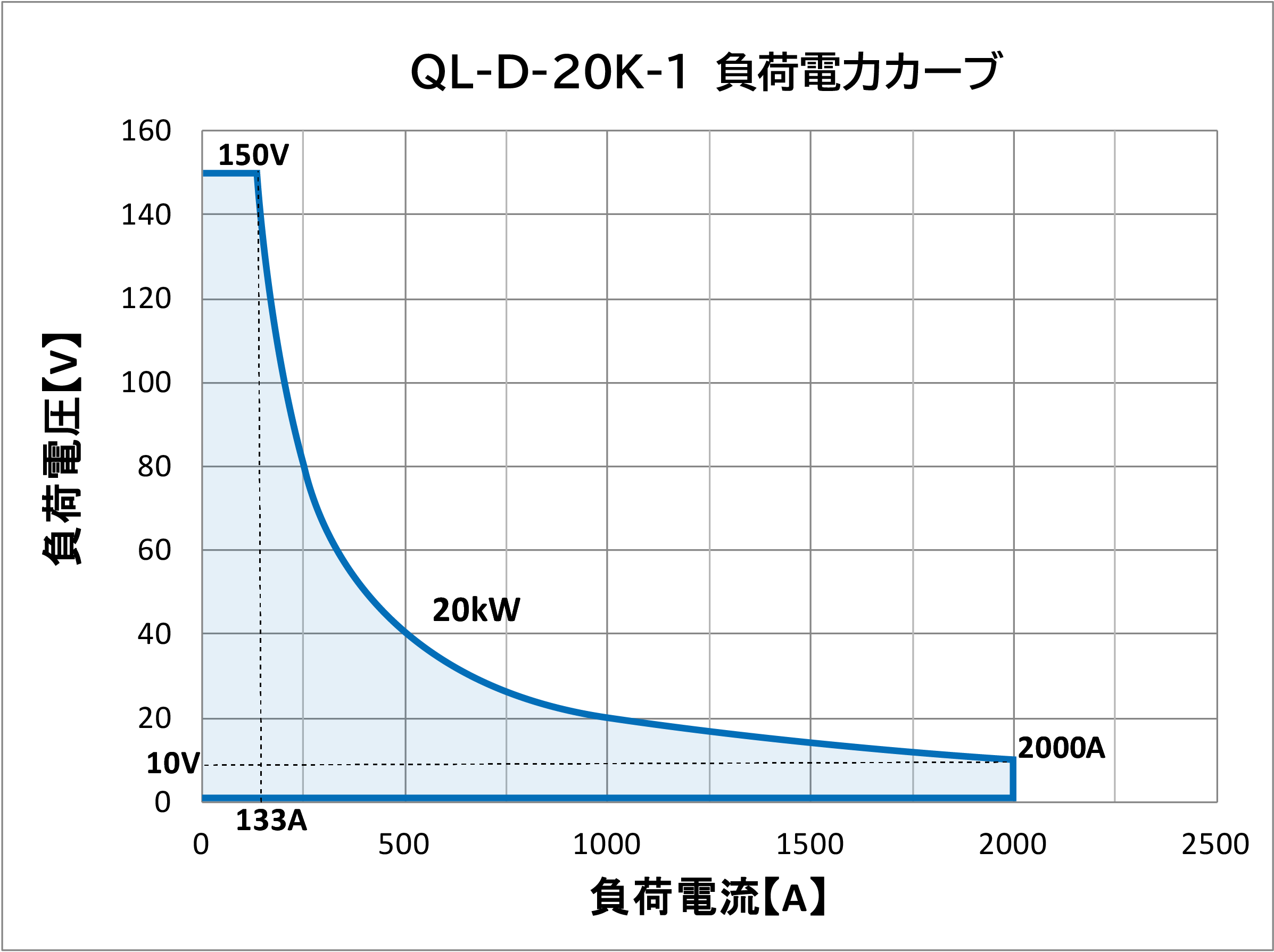

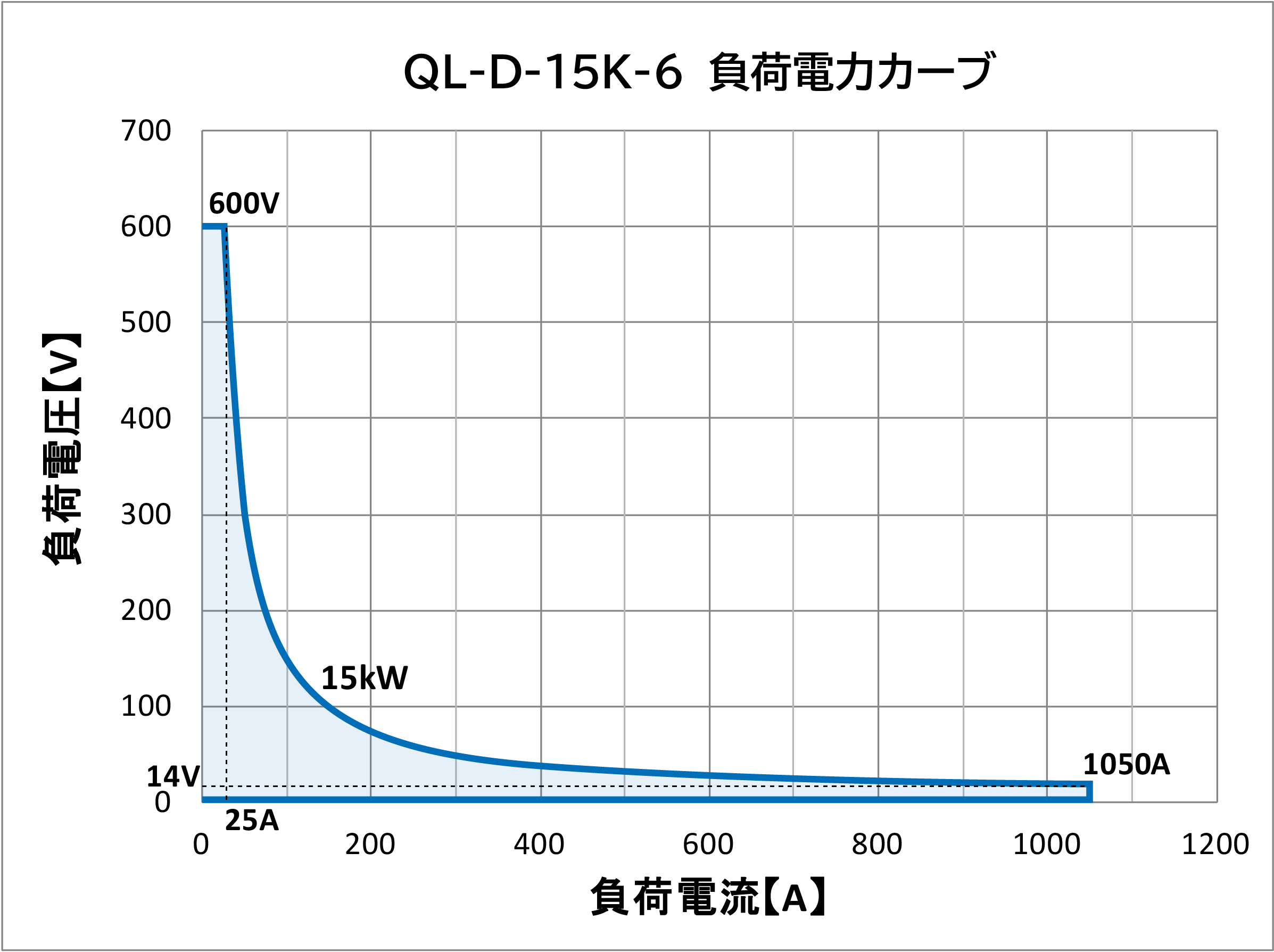

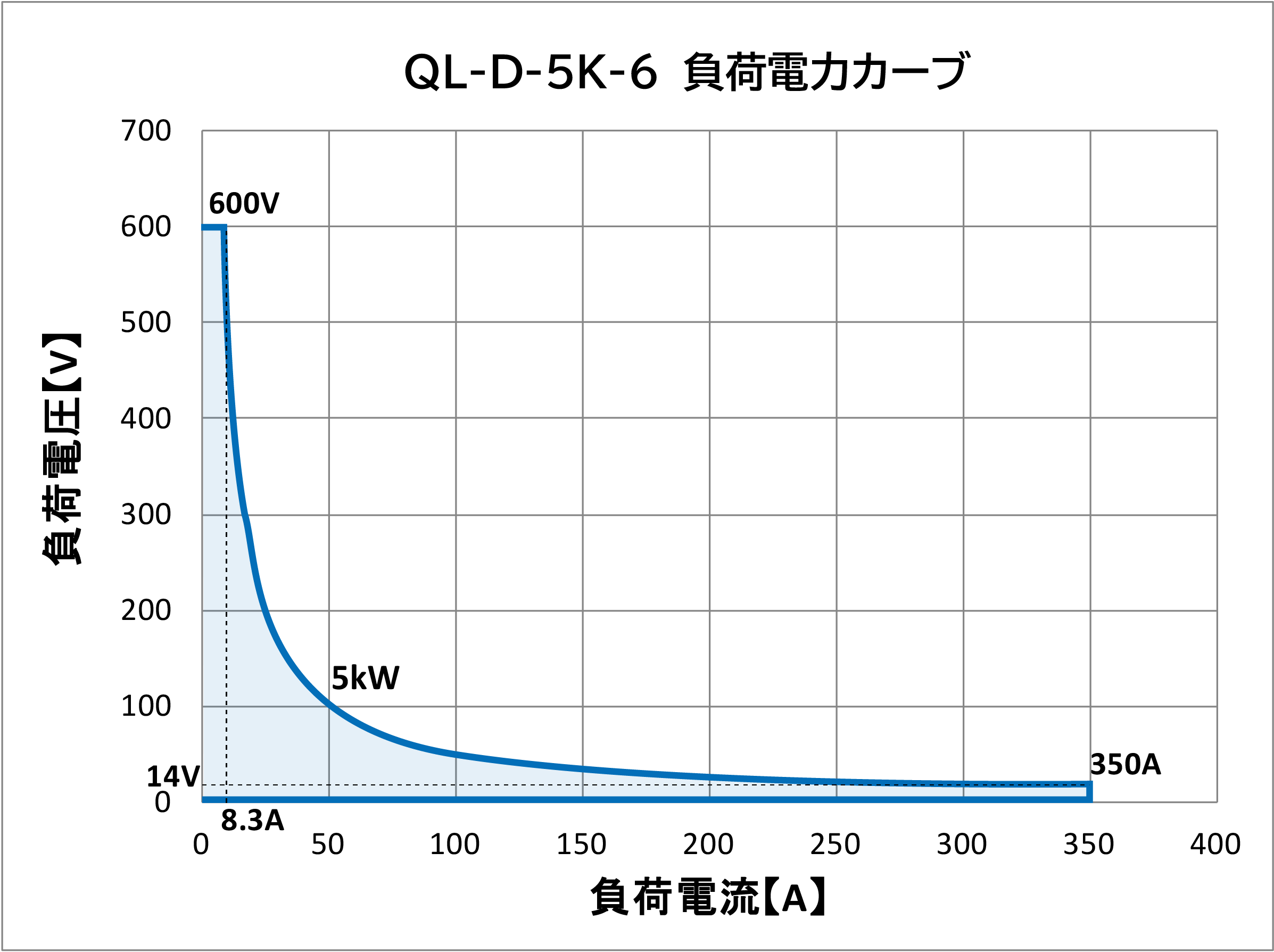

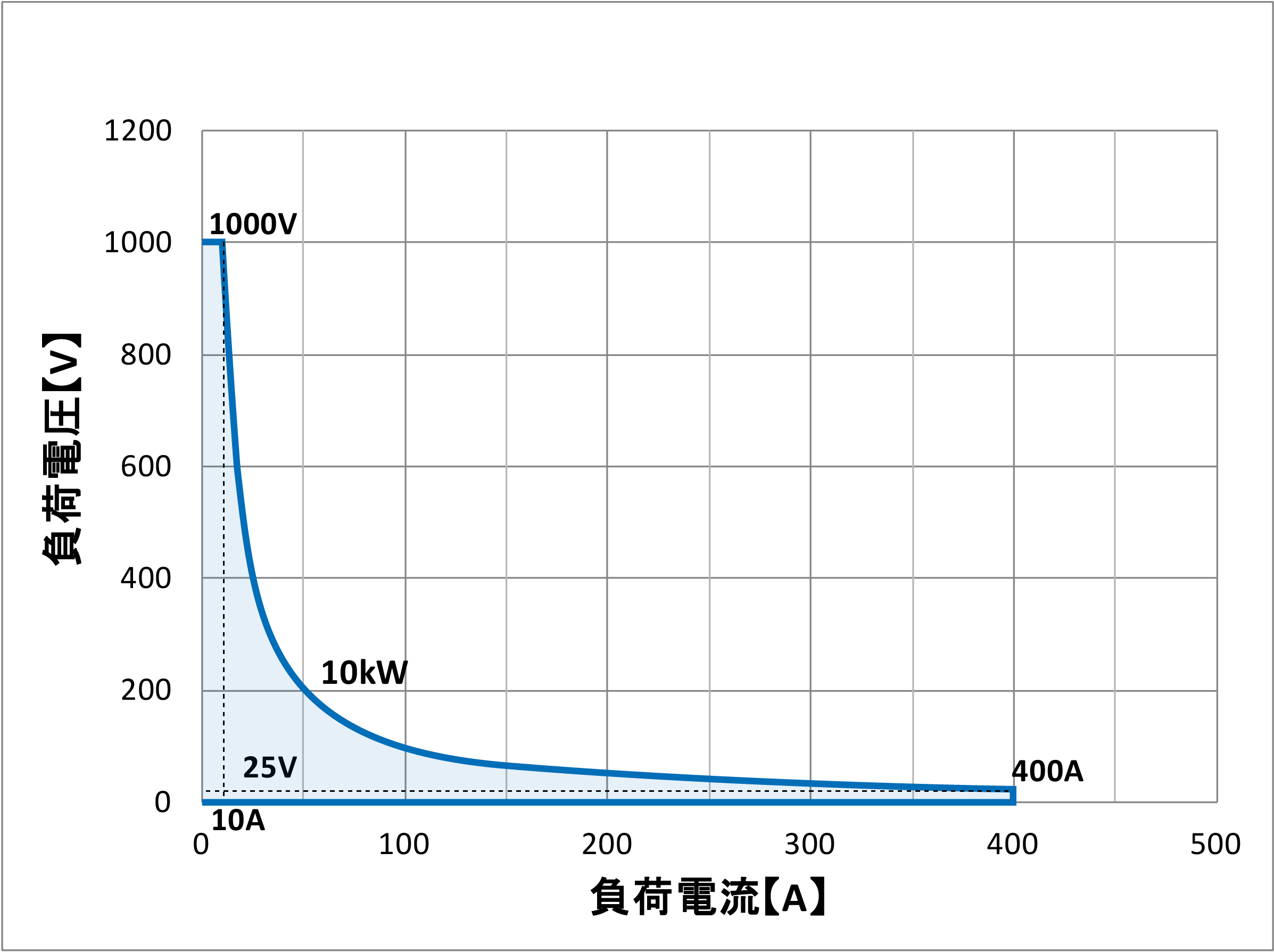

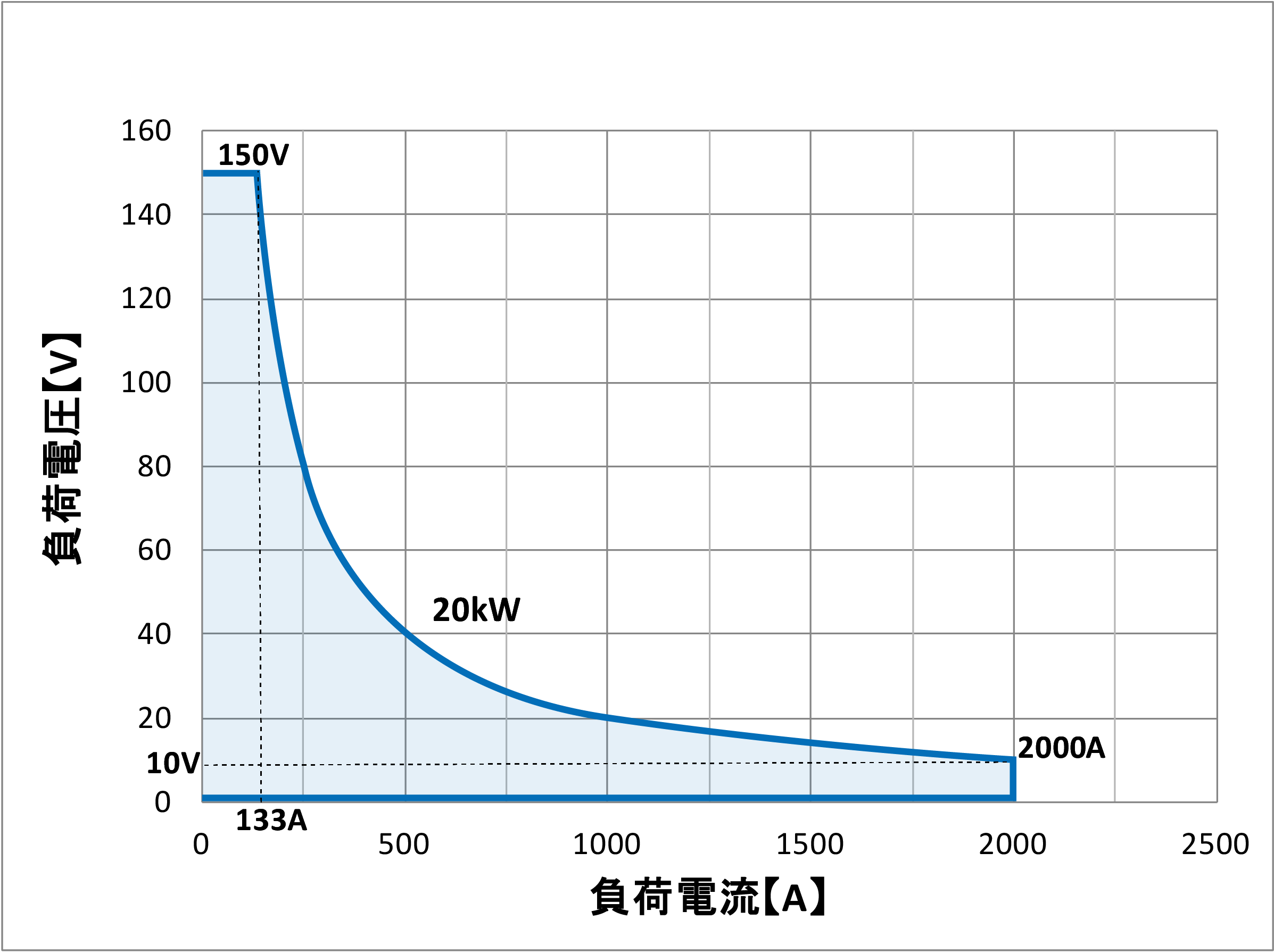

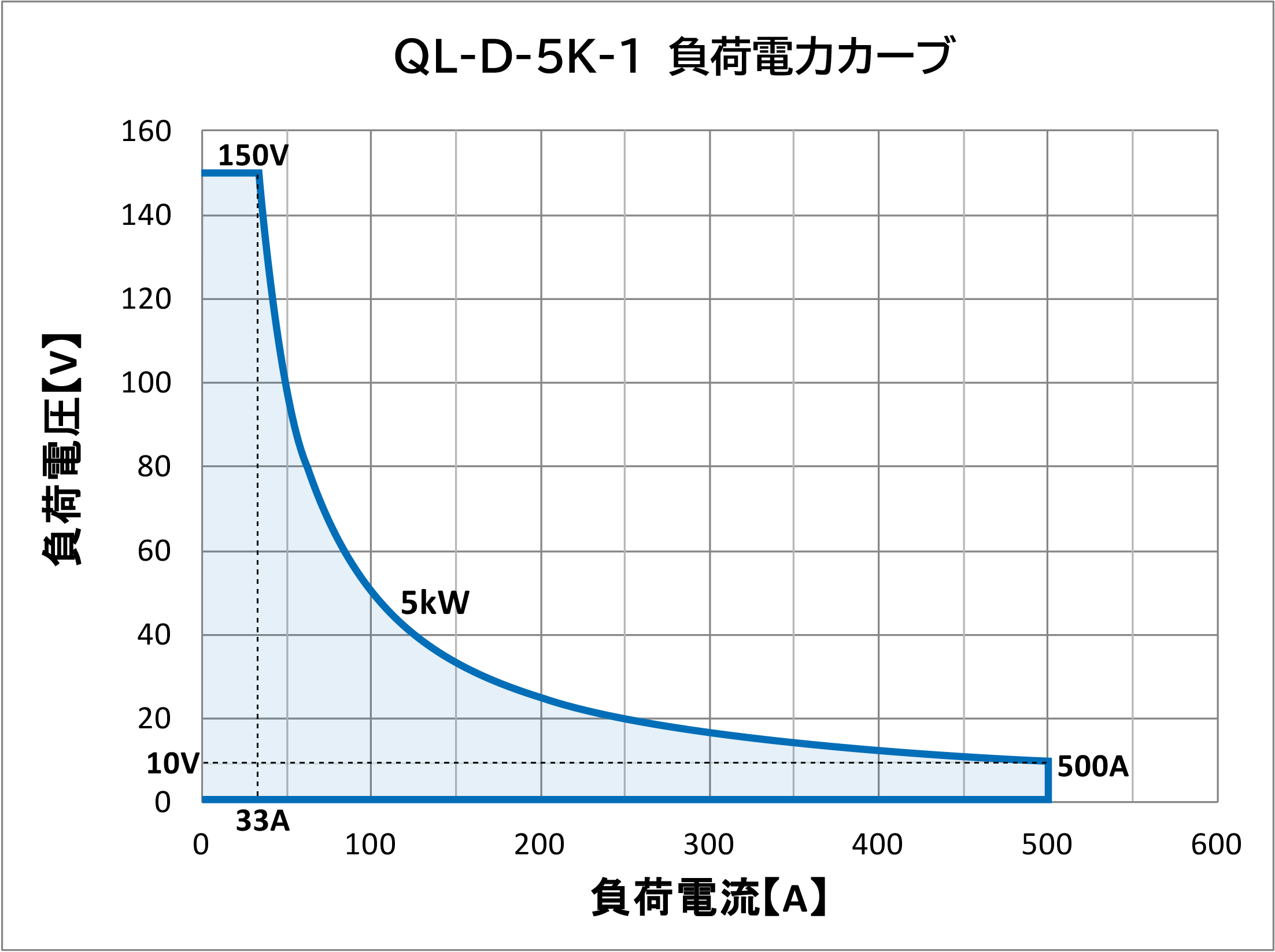

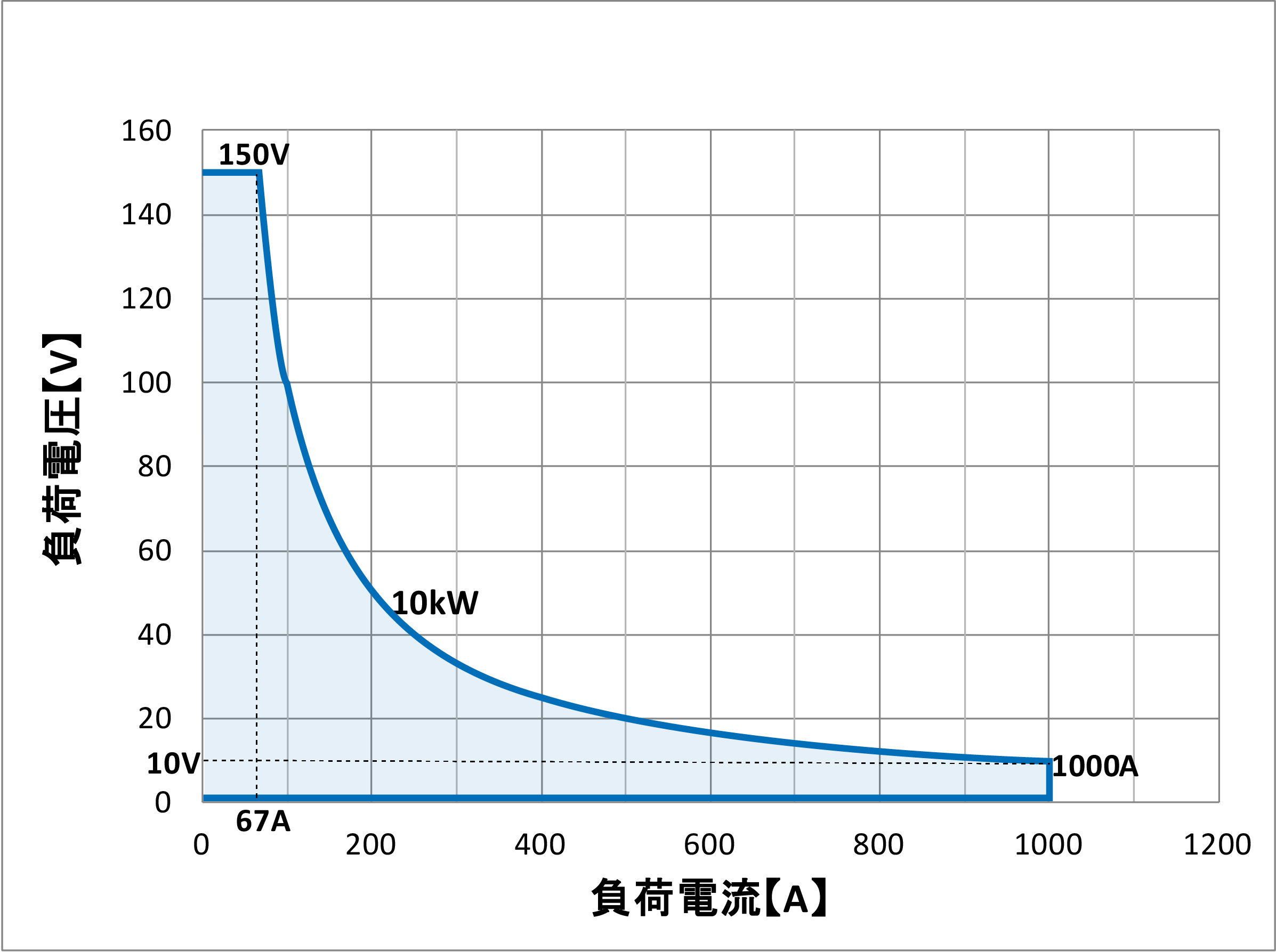

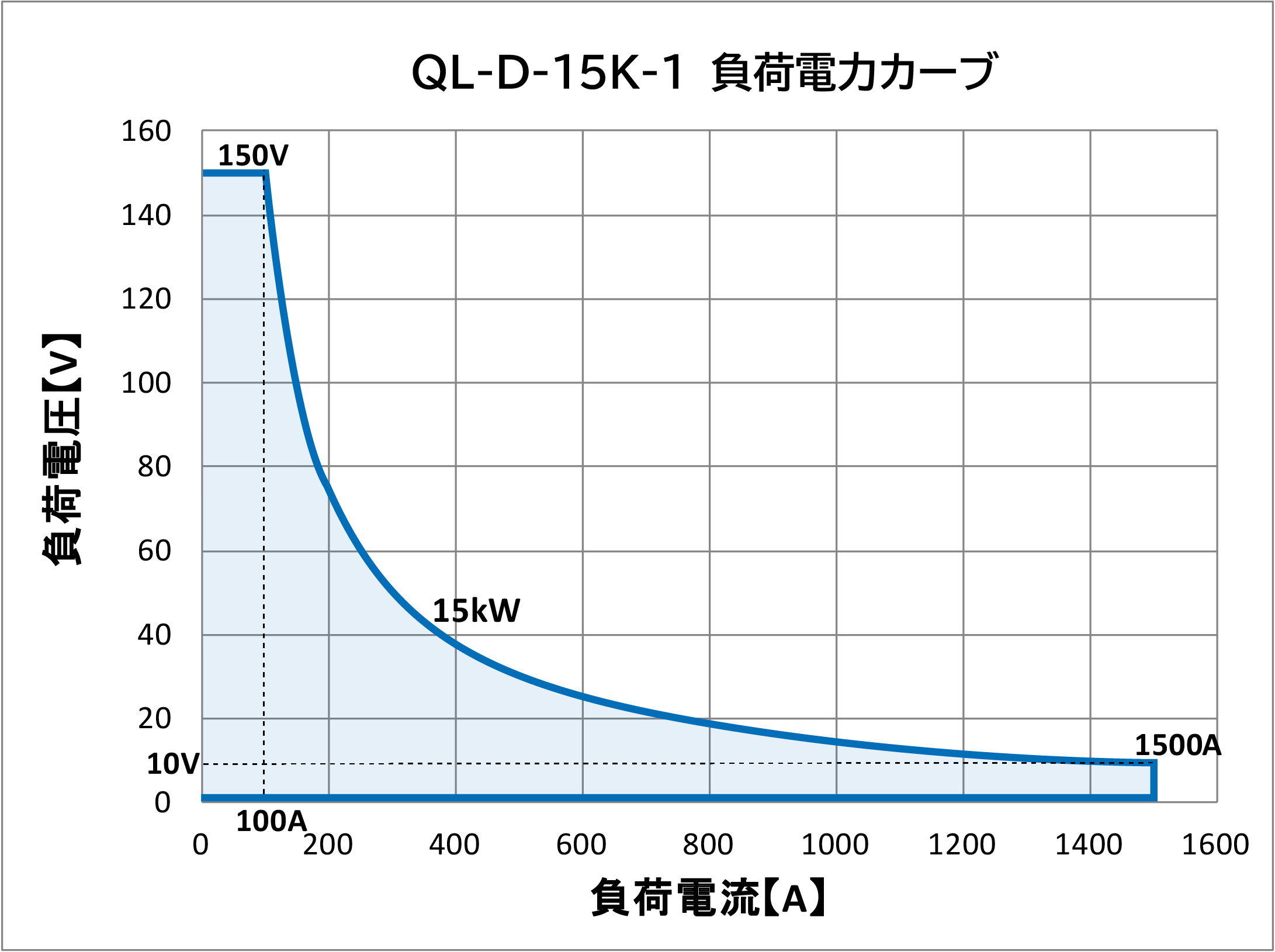

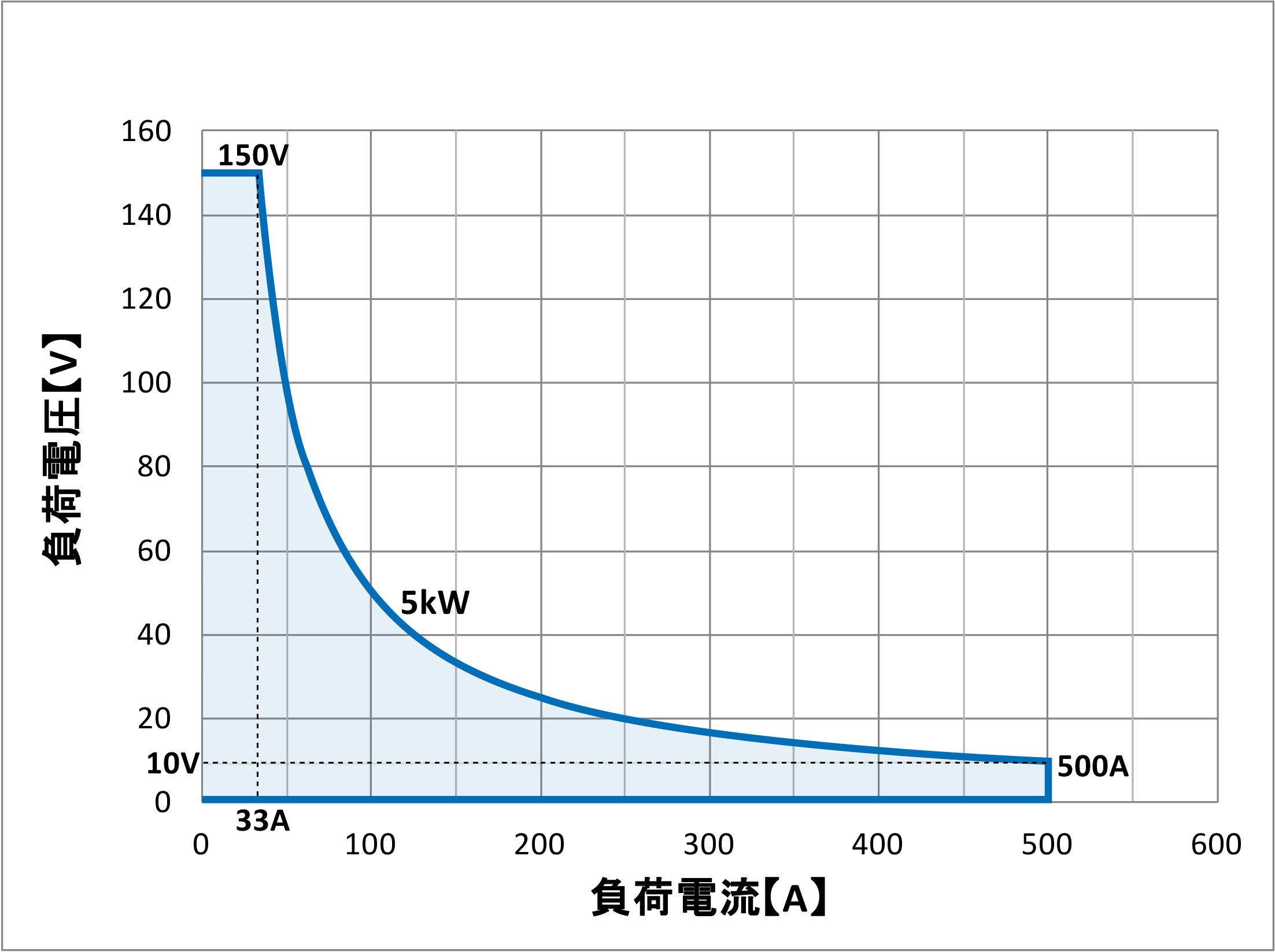

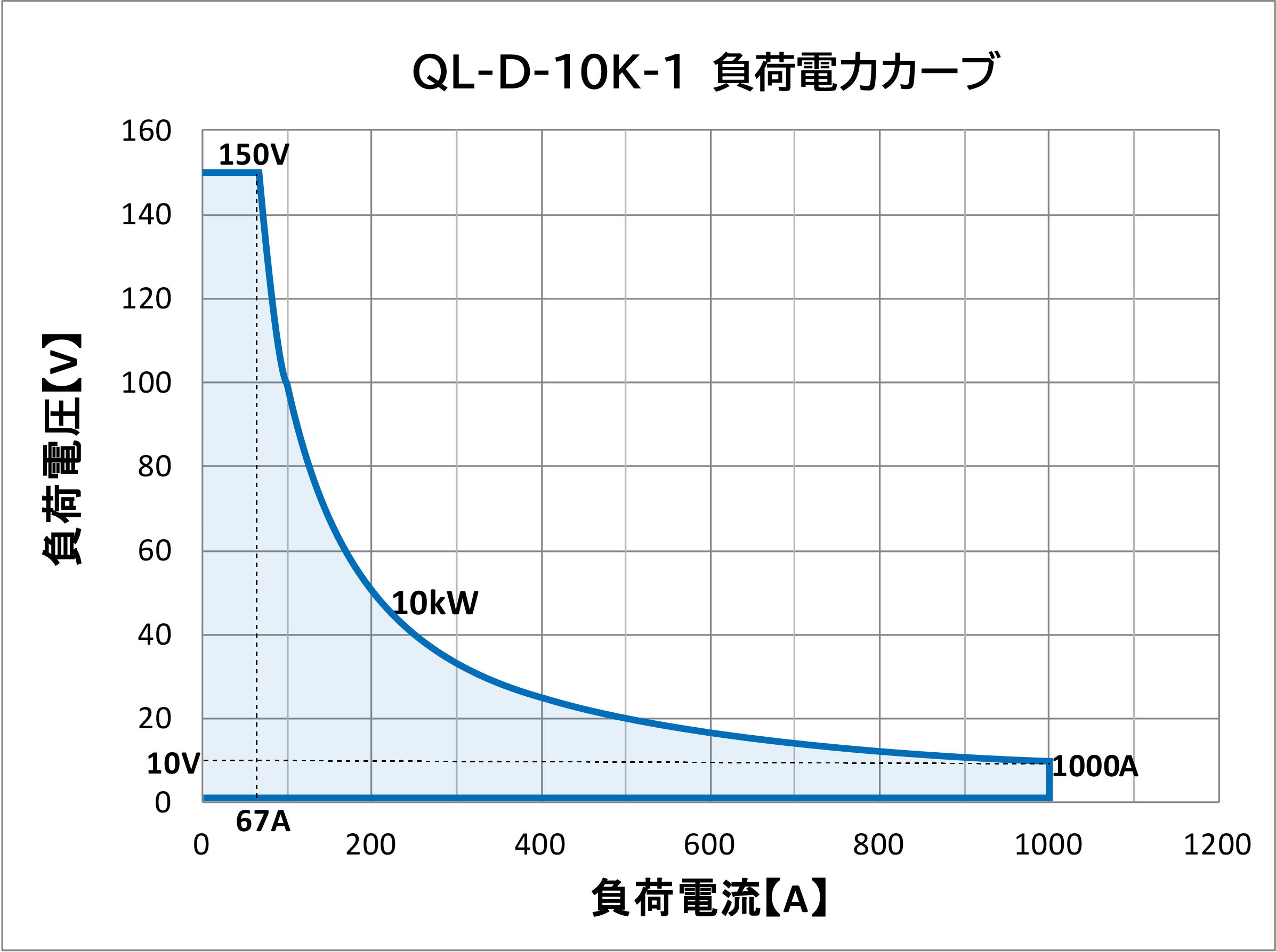

| 負荷動作範囲 | |||||||
| PCのみクリックで拡大できます | |||||||
| 直流定格 | 定格電圧 | 150 V | |||||
| 定格電流 | 500 A | 1000 A | 1500 A | 2000 A | |||
| 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | |||
| 定電流(CC)モード | 電流設定範囲 | H | 0 A ~ 500 A | 0 A ~ 1000 A | 0 A ~ 1500 A | 0 A ~ 2000 A | |
| L | 0 A ~ 50 A | 0 A ~ 100 A | 0 A ~ 150 A | 0 A ~ 200 A | |||
| 設定分解能 | H | 50 mA | 100 mA | 150 mA | 200 mA | ||
| L | 5 mA | 10 mA | 15 mA | 20 mA | |||
| 設定確度 | H | ± {0.2% of Setting + 0.4% of Range} | |||||
| L | ± {0.2% of Setting + 0.4% of Range} | ||||||
| CCモードスルーレート | H | 0.5 A / μs～50 A / μs | 0.5 A / μs～50 A / μs | 0.5 A / μs～50 A / μs | 0.5 A / μs～50 A / μs | ||
| L | 0.05 A / μs～5 A / μs | 0.05 A / μs～5 A / μs | 0.05 A / μs～5 A / μs | 0.05 A / μs～5 A / μs | |||
| 立ち上がり電流オーバー /アンダーシュート範囲 | H//L | ± {0.2% of Setting + 0.4% of Range} | |||||
| 定抵抗(CR)モード | 電圧レンジ | 15 V | |||||
| 抵抗設定範囲 | H | 333.30 S ~ 0.03 S (0.003 Ω ~ 33.333 Ω) | 666.60 S ~ 0.06 S (0.0015 Ω ~ 16.6666 Ω) | 999.90 S ~ 0.09 S (0.001 Ω ~ 11.111 Ω) | 1333.20 S ~ 0.12 S (0.00075 Ω ~ 8.33 Ω) | ||
| L | 33.330 S ~ 0.003 S (0.03 Ω ~ 333.33Ω) | 66.660 S ~ 0.006 S (0.015 Ω ~ 166.666 Ω) | 99.990 S ~ 0.009 S (0.01 Ω ~ 111.11 Ω) | 133.320 S ~ 0.012 S (0.0075 Ω ~ 83.3333 Ω) | |||
| 分解能 | H | 0.03 S | 0.06 S | 0.09 S | 0.12 S | ||
| L | 0.003 S | 0.006 S | 0.009 S | 0.012 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | ||||||
| 電圧レンジ | 150 V | ||||||
| 抵抗設定範囲 | H | 111.10 S ~ 0.01 S (0.009 Ω ~ 100.000 Ω) | 222.20 S ~ 0.02 S (0.0045 Ω ~ 50.0000 Ω) | 333.30 S ~ 0.03 S (0.003 Ω ~ 33.333 Ω) | 444.40 S ~ 0.04 S (0.002 Ω ~ 25.000 Ω) | ||
| L | 11.110 S ~ 0.001 S (0.09 Ω ~ 1000.00 Ω) | 22.220 S ~ 0.002 S (0.045 Ω ~ 500.000 Ω) | 33.330 S ~ 0.003 S (0.03 Ω ~ 333.33 Ω) | 44.440 S ~ 0.004 S (0.02 Ω ~ 250.00 Ω) | |||
| 設定分解能 | H | 0.01 S | 0.02 S | 0.03 S | 0.04 S | ||
| L | 0.001 S | 0.002 S | 0.003 S | 0.004 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | ||||||
| CRモードスルーレート(Typ.値) | 10.7 A/us | ||||||
| 定電圧(CV)モード | 電圧設定範囲 | H | 0 V ~ 150 V | ||||
| L | 0 V ~ 15V | ||||||
| 設定分解能 | H | 0.01 V | |||||
| L | 0.001 V | ||||||
| 設定確度 | ± 0.1% of (Setting + Range) | ||||||
| 応答時間（ｔｙｐ.値） | 600 us | ||||||
| 定電力(CP)モード | 電圧レンジ | 150 V | |||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | ||||||
| 電圧レンジ | 15 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | ||||||
| 外部制御(EXT CC)モード | 電流設定範囲 | H | 0 A ~ 500 A | 0 A ~ 1000 A | 0 A ~ 1500 A | 0 A ~ 2000 A | |
| L | 0 A ~ 50 A | 0 A ~ 100 A | 0 A ~ 150 A | 0 A ~ 200 A | |||
| 設定分解能 | H | 50 mA | 100 mA | 150 mA | 200 mA | ||
| L | 5 mA | 10 mA | 15 mA | 20 mA | |||
| 設定確度 | ± 1.0% of (Setting + Range) | ||||||
| 制御電圧 | 0~10 V | ||||||
| 外部制御(EXT CP)モード | 電圧レンジ | 150 V | |||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | ||||||
| 電圧レンジ | 15 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | ||||||
| 制御電圧 | 0~10 V | ||||||
| 外部制御(EXT CV)モード | 電圧設定範囲 | H | 0 V ~ 150 V | ||||
| L | 0 V ~ 15V | ||||||
| 設定分解能 | H | 0.01 V | |||||
| L | 0.001 V | ||||||
| 設定確度 | ± 0.1% of (Setting + Range) | ||||||
| 応答時間（ｔｙｐ.値） | 600 us | ||||||
| 制御電圧 | 0~10 V | ||||||
| ショート(SHORT)モード | 500 A | 1000 A | 1500 A | 2000 A | |||
直流動作モード |
|||||||
| ダイナミックモード （変動負荷） | 制御方式 | スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） | |||||
| 使用可能負荷モード | CC / CR / CV / CPモード | ||||||
| 設定周期 | ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s | ||||||
| 周期分解能 | 1 μs / 10 μs / 100 μs / 1 ms / 10 ms | ||||||
| 動作選択 | シングル（Timeのみ），リピート | ||||||
| 最小負荷応答時間（公称） | 5 us | ||||||
直流スイープモード |
|||||||
| スイープR（V-I特性試験） | CRモードで負荷を変化させながら，電流値及び電圧値を測定 | ||||||
| スイープC（過電流特性試験） | CCモードで負荷を変化させながら，電流値及び電圧値を測定 | ||||||
| スイープP（過電力特性試験） | CPモードで負荷を変化させながら，電力値及び電圧値を測定 | ||||||
直流シーケンスモード |
|||||||
| 使用可能モード | CC / CR / CV / CPモード | ||||||
| 最大ステップ数 | 4096 | ||||||
| ステップ時間 | 1 ms～10 min（各ステップで共通） | ||||||
| ステップ時間分解能 | 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min) | ||||||
| 繰り返し回数 | 1 ~ 65535，又は∞ | ||||||
直流測定部 |
|||||||
| 直流電圧測定 | 電圧測定範囲 | H | 0 ~ 150 V | ||||
| L | 0 ~ 15 V | ||||||
| 測定分解能 | H | 0.01 V | |||||
| L | 0.001 V | ||||||
| 測定確度 | H | ± 0.05% of (Reading + Range) | |||||
| L | ± 0.05% of (Reading + Range) | ||||||
| 測定時間 | 100 ms | ||||||
| 直流電流測定 | 電流測定範囲 | H | 0 ~ 500 A | 0 ~ 1000 A | 0 ~ 1500 A | 0 ~ 2000 A | |
| L | 0 ~ 50 A | 0 ~ 100 A | 0 ~ 150 A | 0 ~ 200 A | |||
| 測定分解能 | H | 0.05 A | 0.1 A | 0.15 A | 0.2 A | ||
| L | 0.005 A | 0.01 A | 0.015 A | 0.02 A | |||
| 測定確度 | H | ± 0.2% of (Reading + Range) | |||||
| L | ± 0.2% of (Reading + Range) | ||||||
| 測定時間 | 100 ms | ||||||
| 直流電力測定 | 測定方式 | 電圧×電流の演算 | |||||
| 測定時間 | 100 ms | ||||||
リミット機能 |
|||||||
| 電流リミット | 電流設定範囲 | 0 A ~ 500 A | 0 A ~ 1000 A | 0 A ~ 1500 A | 0 A ~ 2000 A | ||
| 分解能 | レンジの1/1000 | ||||||
| リミット時の動作 | 負荷オフ又は設定値の110%で電流制限（選択） | ||||||
| 電力リミット | 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | ||
| リミット時の動作 | 負荷オフ又は定格電力の110%で電力制限（選択） | ||||||
保護，アラーム機能 |
|||||||
| 過電流保護 | 電流リミット機能による（負荷オフ又は電流リミット） | ||||||
| 過電力保護 | 電力リミット機能による（負荷オフ又は電力リミット） | ||||||
| 過熱保護 | 負荷オフ | ||||||
| 過電圧アラーム | 負荷オフ | ||||||
| 逆接続アラーム | 負荷オフ | ||||||
| 電圧センス開放アラーム | 負荷オフ | ||||||
| FAN停止アラーム | 負荷オフ | ||||||
その他の機能 |
|||||||
| リモートセンシング | 機能 | 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます | |||||
| VSENSE 端子（リアパネル） | バナナ端子、付属セーフティープラグによる接続を推奨 | ||||||
| 並列運転 | 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） | ||||||
| トリガ出力 | 出力形態 | パルス出力 | |||||
| 出力電圧 | +5 V | ||||||
| 端子 | DI/DO DSUB 2５PinのEXT接点 | ||||||
| 電源出力 | DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA | ||||||
外部コントロール信号 出力／入力 |
|||||||
| 制御入力 | 負荷モード設定(CC) | フォトカプラ LED入力 | 接点ONでCCモードへ移行 | ||||
| 負荷モード設定(CV) | 接点ONでCVモードへ移行 | ||||||
| 負荷モード設定(CP) | 接点ONでCPモードへ移行 | ||||||
| 負荷オンオフ | 接点ONでLoad ON、接点OFFでLoad OFF | ||||||
| 電流レンジ指定 | 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ | ||||||
| 電圧レンジ設定 | 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ | ||||||
| 非常停止 | 接点ONで非常停止、接点OFFで非常停止解除 | ||||||
| アラームクリア | 接点ONでアラームクリア | ||||||
| DIDO | 負荷オンオフ状態 | フォトカプラ オープンコレクタ 出力 | 接点ONで負荷ON状態、接点OFFで負荷OFF状態 | ||||
| 電流レンジ状態 | 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態 | ||||||
| 電圧レンジ状態 | 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ | ||||||
| 保護・アラーム状態 | 接点ONでアラーム状態、接点OFFでアラーム解除状態 | ||||||
| 負荷モード状態(CC) | 接点ONでCCモード状態 | ||||||
| 負荷モード状態(CV) | 接点ONでCVモード状態 | ||||||
| 負荷モード状態(CP) | 接点ONでCPモード状態 | ||||||
| CVモード移行状態 | 接点ONでCVモード状態(+CV時のみ) | ||||||
| 電圧モニタ | モニタ出力 | 5V フルスケール | |||||
| 出力インピーダンス | 50 Ω | ||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | ||||||
| 端子 | BNC | ||||||
| 電流モニタ | モニタ出力 | 5V フルスケール | |||||
| 出力インピーダンス | 50 Ω | ||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | ||||||
| 端子 | BNC | ||||||
インターフェース |
|||||||
| USB （HOST） | USB2.0準拠 (Fullspeed) | ||||||
| USB （DEVICE） | USB2.0準拠 (Fullspeed) | ||||||
| LAN | IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応 | ||||||
| RS-232C | D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS | ||||||
| GPIB（オプション） | IEEE488.1準拠（アドレス1～30，工場出荷時1） | ||||||
一般仕様 |
|||||||
| 供給電源 | 入力定格 | 単相2線 | |||||
| 入力電圧/周波数 | AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz | ||||||
| 力率(最大負荷時) | 0.9以上 | ||||||
| 入力電力 | 最大負荷時 | 240 VA | 1810 VA | 1810 VA | 1810 VA | ||
| 入力電流 | 最大負荷時 | 3 A | 18 A | 18 A | 18 A | ||
| 質量 | 本体のみ | 31kg | 35kg | 85kg | 115kg | 145kg | |
| 外形寸法(WxHxD) | 突起部含まず | 430×219×550mm | 430×487×630mm | 430×665×630mm | 430×843×630mm | ||
| キャスタ、突起物含む | 435×238(フット)×700mm | 430×322×700mm | 430×580×785mm | 430×758×785mm | 430×936×785mm | ||
| 供給電源形状 | インレット | 端子台 | |||||
| 負荷端子形状 | M10端子 | ||||||
| 環境条件 | 動作環境 | 屋内使用 | |||||
| 動作温度 | 0 ℃～ +40 ℃ | ||||||
| 動作湿度 | 20 %RH ～ 85 %RH（結露なし） | ||||||
| 保存温度 | -20 ℃～ +60 ℃ | ||||||
| 保存湿度 | 20 %RH ～ 85 %RH（結露なし） | ||||||
| 高度 | 2000 m 以下 | ||||||
| 冷却方式 | ファンによる強制空冷 | ||||||
| 耐電圧 | 入力-負荷端子間 | AC1500 V、1 分間印加 | |||||
| 入力-FG間 | |||||||
| 絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | |||||
| 準拠規格 | EMC規格 | EN55011 | |||||
| 安全規格 | EN61010-1準拠, 汚染度2 | ||||||
付属品 |
|||||||
| 取扱説明書 | 添付CD－ROMに収録 | ||||||
| LOAD 端子カバー | LOAD 端子を保護するためのカバー | ||||||
| LOAD 端子用 ねじ | 負荷ケーブルをLOAD 端子に固定するための固定用ねじ | ||||||
| セーフティープラグ（赤、黒） | 電圧センス端子に接続するためのプラグ | ||||||
| 電源コード(インレット時のみ) | 本機に通電を行うための電源ケーブル | ||||||
| D-sub 25Pinコネクタ | DI/DOに接続するためのコネクタ | ||||||
オプション |
|||||||
| QL-C-01 | MPPT（最大電力点追従)機能 | 負荷モードでMPPTモードオプション | |||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | GP-IB通信／RS-232C通信を行うためのオプション | |||||
| QO-C-02 | マスタースレーブ接続1mケーブル | 並列運転時に使用するケーブル | |||||
600Vタイプ
S-2501(1.2)
| 型名 | QL-D-5K-6/B | QL-D-5K-6 | QL-D-10K-6 | QL-D-15K-6 | QL-D-20K-6 | QL-D-25K-6 | ||
|---|---|---|---|---|---|---|---|---|
負荷機能 |
||||||||

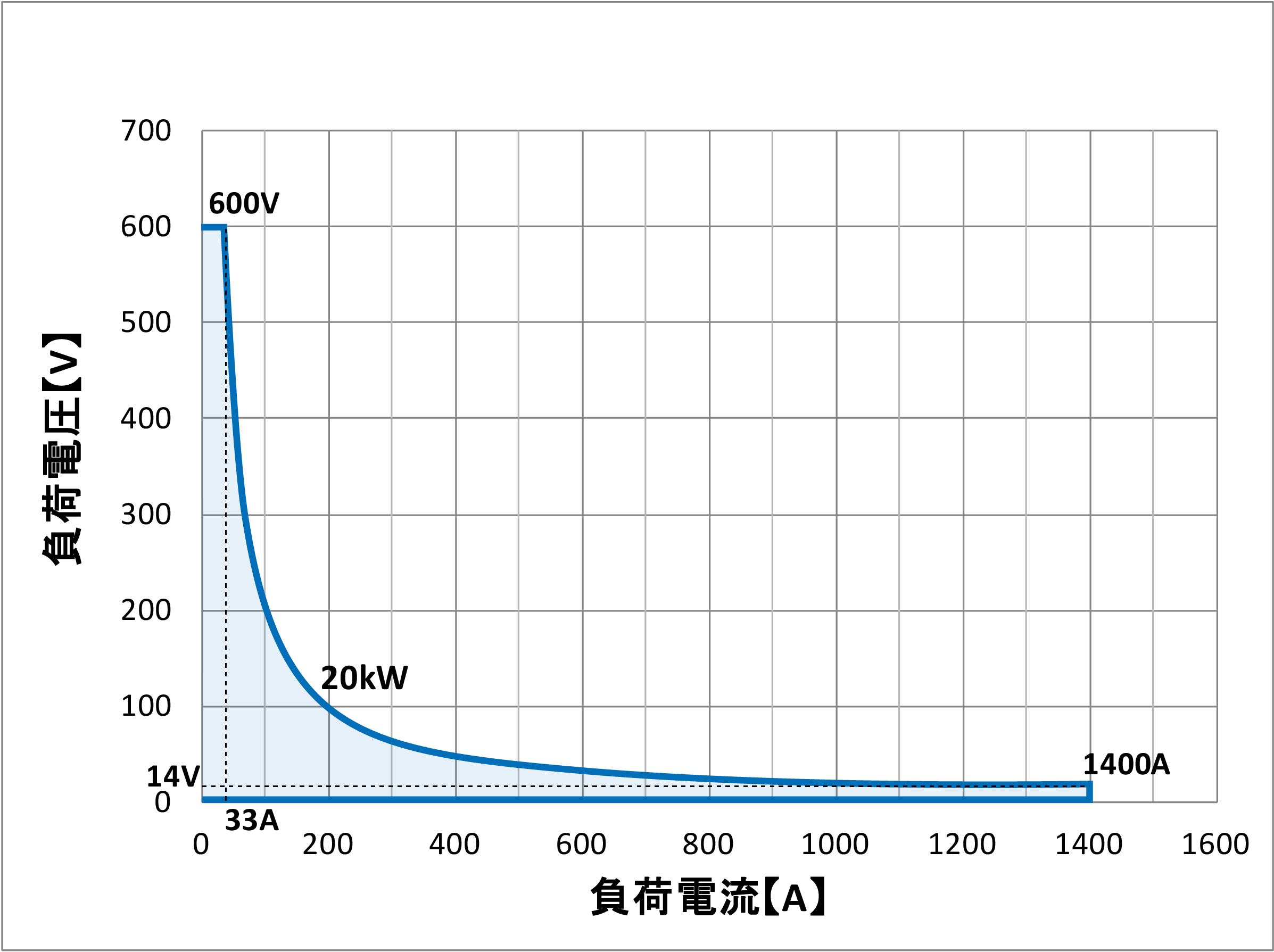

| 動作範囲 | ||||||||
| PCのみクリックで拡大できます | ||||||||
| 直流定格 | 定格電圧 | 600 V | ||||||
| 定格電流 | 350 A | 700 A | 1050 A | 1400 A | 1750 A | |||
| 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | 25000 W | |||
| 定電流(CC)モード | 電流設定範囲 | H | 0 A ~ 350 A | 0 A ~ 700 A | 0 A ~ 1050 A | 0 A ~ 1400 A | 0 A ~ 1750 A | |
| L | 0 A ~ 35 A | 0 A ~ 70 A | 0 A ~ 105 A | 0 A ~ 140 A | 0 A ~ 175 A | |||
| 設定分解能 | H | 10 mA | 20 mA | 30 mA | 40 mA | 50 mA | ||
| L | 1 mA | 2 mA | 3 mA | 4 mA | 5 mA | |||
| 設定確度 | H | ± {0.2% of Setting + 0.4% of Range} | ||||||
| L | ± {0.2% of Setting + 0.4% of Range} | |||||||
| CCモードスルーレート | H | 0.2 A / μs ~ 20 A / μs | 0.2 A / μs ~ 20 A / μs | 0.2 A / μs ~ 20 A / μs | 0.2 A / μs ~ 20 A / μs | 0.2 A / μs ~ 20 A / μs | ||
| L | 0.02 A / μs ~ 2 A / μs | 0.02 A / μs ~ 2 A / μs | 0.02 A / μs ~ 2 A / μs | 0.02 A / μs ~ 2 A / μs | 0.02 A / μs ~ 2 A / μs | |||
| 立ち上がり電流オーバー /アンダーシュート範囲 | H//L | ± {0.2% of Setting + 0.4% of Range} | ||||||
| 定抵抗(CR)モード | 電圧レンジ | 100 V | ||||||
| 抵抗設定範囲 | H | 83.330 S ~ 0.002 S (0.012 Ω ~ 500.000 Ω) | 166.660 S ~ 0.004 S (0.006 Ω ~ 250.000 Ω) | 249.990 S ~ 0.006 S (0.004 Ω ~ 166.666 Ω) | 333.320 S ~ 0.008 S (0.003 Ω ~ 125.000 Ω) | 416.65 S ~ 0.01 S (0.0024 Ω ~ 100.0000 Ω) | ||
| L | 8.3330 S ~ 0.0002 S (0.12 Ω ~ 5000.00 Ω) | 16.6660 S ~ 0.0004 S (0.06 Ω ~ 2500.00 Ω) | 24.9990 S ~ 0.0006 S (0.04 Ω ~ 1666.66 Ω) | 33.3320 S ~ 0.0008 S (0.03 Ω ~ 1250.00 Ω) | 41.665 S ~ 0.001 S (0.024 Ω ~ 1000.000 Ω) | |||
| 分解能 | H | 0.002 S | 0.004 S | 0.006 S | 0.008 S | 0.01 S | ||
| L | 0.0002 S | 0.0004 S | 0.0006 S | 0.0008 S | 0.001 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | |||||||
| 電圧レンジ | 600 V | |||||||
| 抵抗設定範囲 | H | 33.3300 S ~ 0.0006 S (0.03 Ω ~ 1800 Ω) | 66.6600 S ~ 0.0012 S (0.015 Ω ~ 900 Ω) | 99.9900 S ~ 0.0018 S (0.01 Ω ~ 600 Ω) | 133.3200 S ~ 0.0024 S (0.0075 Ω ~ 450 Ω) | 166.6500 S ~ 0.003 S (0.006 Ω ~ 360 Ω) | ||
| L | 3.33300 S ~ 0.00006 S (0.3 Ω ~ 18000 Ω) | 6.66600 S ~ 0.00012 S (0.15 Ω ~ 9000 Ω) | 9.99900 S ~ 0.00018 S (0.1 Ω ~ 6000 Ω) | 13.33200 S ~ 0.00024 S (0.075 Ω ~ 4500 Ω) | 16.66500 S ~ 0.0003 S (0.06 Ω ~ 3600 Ω) | |||
| 設定分解能 | H | 0.0006 S | 0.0012 S | 0.0018 S | 0.0024 S | 0.0030 S | ||
| L | 0.00006 S | 0.00012 S | 0.00018 S | 0.00024 S | 0.00030 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | |||||||
| CRモードスルーレート(Typ.値) | 0.64 A/us | |||||||
| 定電圧(CV)モード | 電圧設定範囲 | H | 0 V ~ 600 V | |||||
| L | 0 V ~ 100 V | |||||||
| 設定分解能 | H | 0.1 | ||||||
| L | 0.01 | |||||||
| 設定確度 | ± 0.1% of (Setting + Range) | |||||||
| 応答時間（ｔｙｐ.値） | H | 75 us | ||||||
| 定電力(CP)モード | 電圧レンジ | 100 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 電圧レンジ | 600 V | |||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 外部制御(EXT CC)モード | 電流設定範囲 | H | 0 A ~ 350 A | 0 A ~ 700 A | 0 A ~ 1050 A | 0 A ~ 1400 A | 0 A ~ 1750 A | |
| L | 0 A ~ 35 A | 0 A ~ 70 A | 0 A ~ 105 A | 0 A ~ 140 A | 0 A ~ 175 A | |||
| 設定分解能 | H | 10 mA | 20 mA | 30 mA | 40 mA | 50 mA | ||
| L | 1 mA | 2 mA | 3 mA | 4 mA | 5 mA | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 制御電圧 | 0~10 V | |||||||
| 外部制御(EXT CP)モード | 電圧レンジ | 100 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 電圧レンジ | 600 V | |||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 制御電圧 | 0~10 V | |||||||
| 外部制御(EXT CV)モード | 電圧設定範囲 | H | 0 V ~ 600 V | |||||
| L | 0 V ~ 100 V | |||||||
| 設定分解能 | H | 0.1 | ||||||
| L | 0.01 | |||||||
| 設定確度 | ± 0.1% of (Setting + Range) | |||||||
| 応答時間（Typ.値） | 75 us | |||||||
| 制御電圧 | 0~10 V | |||||||
| ショート(SHORT)モード | 350 A | 700 A | 1050 A | 1400 A | 1750 A | |||
直流動作モード |
||||||||
| ダイナミックモード （変動負荷） | 制御方式 | スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） | ||||||
| 使用可能負荷モード | CC / CR / CV / CPモード | |||||||
| 設定周期 | ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s | |||||||
| 周期分解能 | 1 μs / 10 μs / 100 μs / 1 ms / 10 ms | |||||||
| 動作選択 | シングル（Timeのみ），リピート | |||||||
| 最小負荷応答時間（公称） | 5 us | |||||||
直流スイープモード |
||||||||
| スイープR（V-I特性試験） | CRモードで負荷を変化させながら，電流値及び電圧値を測定 | |||||||
| スイープC（過電流特性試験） | CCモードで負荷を変化させながら，電流値及び電圧値を測定 | |||||||
| スイープP（過電力特性試験） | CPモードで負荷を変化させながら，電力値及び電圧値を測定 | |||||||
直流シーケンスモード |
||||||||
| 使用可能モード | CC / CR / CV / CPモード | |||||||
| 最大ステップ数 | 4096 | |||||||
| ステップ時間 | 1 ms～10 min（各ステップで共通） | |||||||
| ステップ時間分解能 | 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min) | |||||||
| 繰り返し回数 | 1～65535，又は∞ | |||||||
直流測定部 |
||||||||
| 直流電圧測定 | 電圧測定範囲 | H | 0 ~ 600 V | |||||
| L | 0 ~ 100 V | |||||||
| 測定分解能 | H | 0.1 V | ||||||
| L | 0.01 V | |||||||
| 測定確度 | H | ± 0.05% of (Reading + Range) | ||||||
| L | ± 0.05% of (Reading + Range) | |||||||
| 測定時間 | 100 ms | |||||||
| 直流電流測定 | 電流測定範囲 | H | 0 A ~ 350 A | 0 A ~ 700 A | 0 A ~ 1050 A | 0 A ~ 1400 A | 0 A ~ 1750 A | |
| L | 0 A ~ 35 A | 0 A ~ 70 A | 0 A ~ 105 A | 0 A ~ 140 A | 0 A ~ 175 A | |||
| 測定分解能 | H | 0.05 A | 0.1A | 0.2A | 0.4A | 0.8A | ||
| L | 0.005 A | 0.01A | 0.02A | 0.04A | 0.08A | |||
| 測定確度 | H | ± 0.2% of (Reading + Range) | ||||||
| L | ± 0.2% of (Reading + Range) | |||||||
| 測定時間 | 100 ms | |||||||
| 直流電力測定 | 測定方式 | 電圧×電流の演算 | ||||||
| 測定時間 | 100 ms | |||||||
リミット機能 |
||||||||
| 電流リミット | 電流設定範囲 | 0A～350 A | 0A～700A | 0A～1050A | 0A～1400A | 0A～1750A | ||
| 分解能 | レンジの1/1000 | |||||||
| リミット時の動作 | 負荷オフ又は設定値の110%で電流制限（選択） | |||||||
| 電力リミット | 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | 25000 W | ||
| リミット時の動作 | 負荷オフ又は定格電力の110%で電力制限（選択） | |||||||
保護，アラーム機能 |
||||||||
| 過電流保護 | 電流リミット機能による（負荷オフ又は電流リミット） | |||||||
| 過電力保護 | 電力リミット機能による（負荷オフ又は電力リミット） | |||||||
| 過熱保護 | 負荷オフ | |||||||
| 過電圧アラーム | 負荷オフ | |||||||
| 逆接続アラーム | 負荷オフ | |||||||
| 電圧センス開放アラーム | 負荷オフ | |||||||
| FAN停止アラーム | 負荷オフ | |||||||
その他の機能 |
||||||||
| リモートセンシング | 機能 | 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます | ||||||
| VSENSE 端子（リアパネル） | バナナ端子、付属セーフティープラグによる接続を推奨 | |||||||
| 並列運転 | 並列運転（AC/DC） | 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） | ||||||
| 3相同期運転/単相3線同期運転 | 3台まで可能 （同容量での並列運転が可能） | |||||||
| トリガ出力 | 出力形態 | パルス出力 | ||||||
| 出力電圧 | +5 V | |||||||
| 端子 | DI/DO DSUB 2５PinのEXT接点 | |||||||
| 電源出力 | DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA | |||||||
| Load ON / OFF 角度指定 | 負荷開始または停止時の角度について0～359°の間で指定可能 | |||||||
外部コントロール信号 出力／入力 |
||||||||
| 制御入力 | 負荷モード設定(CC) | フォトカプラ LED入力 | 接点ONでCCモードへ移行 | |||||
| 負荷モード設定(CV) | 接点ONでCVモードへ移行 | |||||||
| 負荷モード設定(CP) | 接点ONでCPモードへ移行 | |||||||
| 負荷オンオフ | 接点ONでLoad ON、接点OFFでLoad OFF | |||||||
| 電流レンジ指定 | 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ | |||||||
| 電圧レンジ設定 | 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ | |||||||
| 非常停止 | 接点ONで非常停止、接点OFFで非常停止解除 | |||||||
| アラームクリア | 接点ONでアラームクリア | |||||||
| DIDO | 負荷オンオフ状態 | フォトカプラ オープンコレクタ 出力 | 接点ONで負荷ON状態、接点OFFで負荷OFF状態 | |||||
| 電流レンジ状態 | 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態 | |||||||
| 電圧レンジ状態 | 接点ONで電圧Highレンジ状態、接点OFFで電圧Lowレンジ状態 | |||||||
| 保護・アラーム状態 | 接点ONでアラーム状態、接点OFFでアラーム解除状態 | |||||||
| 負荷モード状態(CC) | 接点ONでCCモード状態 | |||||||
| 負荷モード状態(CV) | 接点ONでCVモード状態 | |||||||
| 負荷モード状態(CP) | 接点ONでCPモード状態 | |||||||
| CVモード移行 状態 | 接点ONでCVモード状態(+CV時のみ) | |||||||
| 電圧モニタ | モニタ出力 | 5V フルスケール | ||||||
| 出力インピーダンス | 50 Ω | |||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | |||||||
| 端子 | BNC | |||||||
| 電流モニタ | モニタ出力 | 5V フルスケール | ||||||
| 出力インピーダンス | 50 Ω | |||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | |||||||
| 端子 | BNC | |||||||
インターフェース |
||||||||
| USB（HOST） | USB2.0準拠 (Fullspeed) | |||||||
| USB （DEVICE） | USB2.0準拠 (Fullspeed) | |||||||
| LAN | IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応 | |||||||
| RS-232C | D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS | |||||||
| GPIB（オプション） | IEEE488.1準拠（アドレス1～30，工場出荷時1） | |||||||
一般仕様 |
||||||||
| 供給電源 | 入力定格 | 単相2線 | ||||||
| 入力電圧/周波数 | AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz | |||||||
| 力率(最大負荷時) | 0.9以上 | |||||||
| 入力電力 | 最大負荷時 | 240 VA | 1810 VA | 1810 VA | 1810 VA | 1810 VA | ||
| 入力電流 | 最大負荷時 | 3 A | 18 A | 18 A | 18 A | 18 A | ||
| 質量 | 本体のみ | 31kg | 35kg | 85kg | 115kg | 145kg | 175kg | |
| 寸法(WxHxD) | 突起部含まず | 430×219×550mm | 430×487×630mm | 430×665×630mm | 430×843×630mm | 430×1021×630mm | ||
| キャスタ、突起物含む | 435×238(フット)×700mm | 430×322×700mm | 430×580×785mm | 430×758×785mm | 430×936×785mm | 430×1114×785mm | ||
| 供給電源形状 | インレット | 端子台 | ||||||
| 負荷端子形状 | M10端子 | |||||||
| 環境条件 | 動作環境 | 屋内使用 | ||||||
| 動作温度 | 0 ℃～ +40 ℃ | |||||||
| 動作湿度 | 20 %RH ～ 85 %RH（結露なし） | |||||||
| 保存温度 | -20 ℃～ +60 ℃ | |||||||
| 保存湿度 | 20 %RH ～ 85 %RH（結露なし） | |||||||
| 高度 | 2000 m 以下 | |||||||
| 冷却方式 | ファンによる強制空冷 | |||||||
| 耐電圧 | 入力-負荷端子間 | AC1500 V、1 分間印加 | ||||||
| 入力-FG間 | ||||||||
| 絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | ||||||
| 準拠規格 | EMC規格 | EN55011 | ||||||
| 安全規格 | EN61010-1準拠, 汚染度2 | |||||||
付属品 |
||||||||
| 取扱説明書 | 添付CD－ROMに収録 | |||||||
| LOAD 端子カバー | LOAD 端子を保護するためのカバー | |||||||
| LOAD 端子用 ねじ | 負荷ケーブルをLOAD 端子に固定するための固定用ねじ | |||||||
| セーフティープラグ（赤、黒） | 電圧センス端子に接続するためのプラグ | |||||||
| 電源コード(インレット時のみ) | 本機に通電を行うための電源ケーブル | |||||||
| D-sub 25Pinコネクタ | DI/DOに接続するためのコネクタ | |||||||
オプション |
||||||||
| QL-C-01 | MPPT（最大電力点追従)機能 | 負荷モードでMPPTモードオプション | ||||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | GP-IB通信／RS-232C通信を行うためのオプション | ||||||
| QO-C-02 | マスタースレーブ接続1mケーブル | 並列運転時に使用するケーブル | ||||||
1000Vタイプ
S-2501(1.2)
| 型名 | QL-D-5K-1K/B | QL-D-5K-1K | QL-D-10K-1K | QL-D-15K-1K | QL-D-20K-1K | QL-D-25K-1K | ||
|---|---|---|---|---|---|---|---|---|
負荷機能 |
||||||||
| 動作範囲 | ||||||||
| PCのみクリックで拡大できます | ||||||||
| 直流定格 | 定格電圧 | 1000 V | ||||||
| 定格電流 | 200 A | 400 A | 600 A | 800 A | 1000 A | |||
| 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | 25000 W | |||
| 定電流(CC)モード | 電流設定範囲 | H | 0A ~ 200 A | 0A ~ 400 A | 0A ~ 600 A | 0A ~ 800 A | 0A ~ 1000 A | |
| L | 0 A ~ 20 A | 0 A ~ 40 A | 0 A ~ 60 A | 0 A ~ 80 A | 0 A ~ 100 A | |||
| 設定分解能 | H | 5 mA | 10 mA | 15 mA | 20 mA | 25 mA | ||
| L | 0.5 mA | 1.0 mA | 1.5 mA | 2.0 mA | 2.5 mA | |||
| 設定確度 | H | ± {0.2% of Setting + 0.4% of Range} | ||||||
| L | ± {0.2% of Setting + 0.4% of Range} | |||||||
| CCモードスルーレート | H | 0.12 A / μs ~ 12 A / μs | 0.12 A / μs ~ 12 A / μs | 0.12 A / μs ~ 12 A / μs | 0.12 A / μs ~ 12 A / μs | 0.12 A / μs ~ 12 A / μs | ||
| L | 0.012 A / μs ~ 1.2 A / μs | 0.012 A / μs ~ 1.2 A / μs | 0.012 A / μs ~ 1.2 A / μs | 0.012 A / μs ~ 1.2 A / μs | 0.012 A / μs ~ 1.2 A / μs | |||
| 立ち上がり電流オーバー /アンダーシュート範囲 | H//L | ± {0.2% of Setting + 0.4% of Range} | ||||||
| 定抵抗(CR)モード | 電圧レンジ | 150 V | ||||||
| 抵抗設定範囲 | H | 11.1100 S ~ 0.0002 S (0.09 Ω ~ 5000.00 Ω) | 22.2200 S ~ 0.0004 S (0.045 Ω ~ 2500.000 Ω) | 33.3300 S ~ 0.0006 S (0.03 Ω ~ 1666.66 Ω) | 44.4400 S ~ 0.0008 S (0.0225 Ω ~ 1250.0000 Ω) | 55.5500 S ~ 0.001 S (0.018 Ω ~ 1000.000 Ω) | ||
| L | 1.11100 S ~ 0.00002 S (0.9 Ω ~ 50000.0 Ω) | 2.22200 S ~ 0.00004 S (0.45 Ω ~ 25000.00 Ω) | 3.33300 S ~ 0.00006 S (0.3 Ω ~ 16666.6 Ω) | 4.44400 S ~ 0.00008 S (0.225 Ω ~ 12500.000 Ω) | 5.55500 S ~ 0.0001 S (0.18 Ω ~ 10000.00 Ω) | |||
| 分解能 | H | 0.0002 S | 0.0004 S | 0.0006 S | 0.0008 S | 0.001 S | ||
| L | 0.00002 S | 0.00004 S | 0.00006 S | 0.00008 S | 0.0001 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | |||||||
| 電圧レンジ | 1000 V | |||||||
| 抵抗設定範囲 | H | 3.33300 S ~ 0.00006 S (0.3 Ω ~ 16666.6 Ω) | 6.66600 S ~ 0.00012 S (0.15 Ω ~ 8333.33 Ω) | 9.99900 S ~ 0.00018 S (0.1 Ω ~ 5555.5 Ω) | 13.33200 S ~ 0.00024 S (0.075 Ω ~ 4166.666 Ω) | 16.66500 S ~ 0.0003 S (0.06 Ω ~ 3333.33 Ω) | ||
| L | 0.333300 S ~ 0.000006 S (3.000 Ω ~ 166666.666 Ω) | 0.666600 S ~ 0.000012 S (1.5 Ω ~ 83333.3 Ω) | 0.999900 S ~ 0.000018 S (1 Ω ~ 55555 Ω) | 1.333200 S ~ 0.000024 S (0.75 Ω ~ 41666.66 Ω) | 1.666500 S ~ 0.00003 S (0.6 Ω ~ 33333.3 Ω) | |||
| 設定分解能 | H | 0.00006 S | 0.00012 S | 0.00018 S | 0.00024 S | 0.00030 S | ||
| L | 0.000006 S | 0.000012 S | 0.000018 S | 0.000024 S | 0.000030 S | |||
| 設定確度 | ± 0.4% of {Setting + Range} | |||||||
| CRモードスルーレート(Typ.値) | 1.06 A/us | |||||||
| 定電圧(CV)モード | 電圧設定範囲 | H | 0 V ~ 1000 V | |||||
| L | 0 V ~ 150 V | |||||||
| 設定分解能 | H | 0.1 | ||||||
| L | 0.01 | |||||||
| 設定確度 | ± 0.1% of (Setting + Range) | |||||||
| 応答時間（Typ.値） | H | 150 us | ||||||
| 定電力(CP)モード | 電圧レンジ | 150 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 電圧レンジ | 1000 V | |||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 外部制御(EXT CC)モード | 電流設定範囲 | H | 0A ~ 200 A | 0A ~ 400 A | 0A ~ 600 A | 0A ~ 800 A | 0A ~ 1000 A | |
| L | 0 A ~ 20 A | 0 A ~ 40 A | 0 A ~ 60 A | 0 A ~ 80 A | 0 A ~ 100 A | |||
| 設定分解能 | H | 5 mA | 10 mA | 15 mA | 20 mA | 25 mA | ||
| L | 0.5 mA | 1.0 mA | 1.5 mA | 2.0 mA | 2.5 mA | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 制御電圧 | 0~10 V | |||||||
| 外部制御(EXT CP)モード | 電圧レンジ | 150 V | ||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 電圧レンジ | 1000 V | |||||||
| 電力設定範囲 | H | 0 W ~ 5000 W | 0 W ~ 10000 W | 0 W ~ 15000 W | 0 W ~ 20000 W | 0 W ~ 25000 W | ||
| L | 0 W ~ 500 W | 0 W ~ 1000 W | 0 W ~ 1500 W | 0 W ~ 2000 W | 0 W ~ 2500 W | |||
| 分解能 | H | 0.5 W | 1.0 W | 1.5 W | 2.0 W | 2.5 W | ||
| L | 0.05 W | 0.1 W | 0.15 W | 0.2 W | 0.25 W | |||
| 設定確度 | ± 1.0% of (Setting + Range) | |||||||
| 制御電圧 | 0~10 V | |||||||
| 外部制御(EXT CV)モード | 電圧設定範囲 | H | 0 V ~ 1000 V | |||||
| L | 0 V ~ 150 V | |||||||
| 設定分解能 | H | 0.1 | ||||||
| L | 0.01 | |||||||
| 設定確度 | ± 0.1% of (Setting + Range) | |||||||
| 応答時間（ｔｙｐ.値） | 150 us | |||||||
| 制御電圧 | 0~10 V | |||||||
| ショート(SHORT)モード | 200 A | 400 A | 600 A | 800 A | 1000 A | |||
直流動作モード |
||||||||
| ダイナミックモード （変動負荷） | 制御方式 | スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） | ||||||
| 使用可能負荷モード | CC / CR / CV / CPモード | |||||||
| 設定周期 | ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s | |||||||
| 周期分解能 | 1 μs / 10 μs / 100 μs / 1 ms / 10 ms | |||||||
| 動作選択 | シングル（Timeのみ），リピート | |||||||
| 最小負荷応答時間（公称） | 5 us | |||||||
直流スイープモード |
||||||||
| スイープR（V-I特性試験） | CRモードで負荷を変化させながら，電流値及び電圧値を測定 | |||||||
| スイープC（過電流特性試験） | CCモードで負荷を変化させながら，電流値及び電圧値を測定 | |||||||
| スイープP（過電力特性試験） | CPモードで負荷を変化させながら，電力値及び電圧値を測定 | |||||||
直流シーケンスモード |
||||||||
| 使用可能モード | CC / CR / CV / CPモード | |||||||
| 最大ステップ数 | 4096 | |||||||
| ステップ時間 | 1 ms～10 min（各ステップで共通） | |||||||
| ステップ時間分解能 | 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min) | |||||||
| 繰り返し回数 | 1～65535，又は∞ | |||||||
直流測定部 |
||||||||
| 直流電圧測定 | 電圧測定範囲 | H | 0 ~ 1000 V | |||||
| L | 0 ~ 150 V | |||||||
| 測定分解能 | H | 0.1 V | ||||||
| L | 0.01 V | |||||||
| 測定確度 | H | ± 0.05% of (Reading + Range) | ||||||
| L | ± 0.05% of (Reading + Range) | |||||||
| 測定時間 | 100 ms | |||||||
| 直流電流測定 | 電流測定範囲 | H | 0A ~ 200 A | 0A ~ 400 A | 0A ~ 600 A | 0A ~ 800 A | 0A ~ 1000 A | |
| L | 0 A ~ 20 A | 0 A ~ 40 A | 0 A ~ 60 A | 0 A ~ 80 A | 0 A ~ 100 A | |||
| 測定分解能 | H | 0.01 A | 0.02 A | 0.03 A | 0.04 A | 0.05 A | ||
| L | 0.005 A | 0.01A | 0.015 A | 0.02 A | 0.025 A | |||
| 測定確度 | H | ± 0.2% of (Reading + Range) | ||||||
| L | ± 0.2% of (Reading + Range) | |||||||
| 測定時間 | 100 ms | |||||||
| 直流電力測定 | 測定方式 | 電圧×電流の演算 | ||||||
| 測定時間 | 100 ms | |||||||
リミット機能 |
||||||||
| 電流リミット | 電流設定範囲 | 0A ~ 200 A | 0A ~ 400 A | 0A ~ 600 A | 0A ~ 800 A | 0A ~ 1000 A | ||
| 分解能 | レンジの1/1000 | |||||||
| リミット時の動作 | 負荷オフ又は設定値の110%で電流制限（選択） | |||||||
| 電力リミット | 定格電力 | 5000 W | 10000 W | 15000 W | 20000 W | 25000 W | ||
| リミット時の動作 | 負荷オフ又は定格電力の110%で電力制限（選択） | |||||||
保護，アラーム機能 |
||||||||
| 過電流保護 | 電流リミット機能による（負荷オフ又は電流リミット） | |||||||
| 過電力保護 | 電力リミット機能による（負荷オフ又は電力リミット） | |||||||
| 過熱保護 | 負荷オフ | |||||||
| 過電圧アラーム | 負荷オフ | |||||||
| 逆接続アラーム | 負荷オフ | |||||||
| 電圧センス開放アラーム | 負荷オフ | |||||||
| FAN停止アラーム | 負荷オフ | |||||||
その他の機能 |
||||||||
| リモートセンシング | 機能 | 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます | ||||||
| VSENSE 端子（リアパネル） | バナナ端子、付属セーフティープラグによる接続を推奨 | |||||||
| 並列運転 | 並列運転 | 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） | ||||||
| トリガ出力 | 出力形態 | パルス出力 | ||||||
| 出力電圧 | +5 V | |||||||
| 端子 | DI/DO DSUB 2５PinのTRIG接点 | |||||||
| 電源出力 | DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA | |||||||
外部コントロール信号 出力／入力 |
||||||||
| 制御入力 | 負荷モード設定(CC) | フォトカプラ LED入力 | 接点ONでCCモードへ移行 | |||||
| 負荷モード設定(CV) | 接点ONでCVモードへ移行 | |||||||
| 負荷モード設定(CP) | 接点ONでCPモードへ移行 | |||||||
| 負荷オンオフ | 接点ONでLoad ON、接点OFFでLoad OFF | |||||||
| 電流レンジ指定 | 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ | |||||||
| 電圧レンジ設定 | 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ | |||||||
| 非常停止 | 接点ONで非常停止、接点OFFで非常停止解除 | |||||||
| アラームクリア | 接点ONでアラームクリア | |||||||
| DIDO | 負荷オンオフ状態 | フォトカプラ オープンコレクタ 出力 | 接点ONで負荷ON状態、接点OFFで負荷OFF状態 | |||||
| 電流レンジ状態 | 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態 | |||||||
| 電圧レンジ状態 | 接点ONで電圧Highレンジ状態、接点OFFで電圧Lowレンジ状態 | |||||||
| 保護・アラーム状態 | 接点ONでアラーム状態、接点OFFでアラーム解除状態 | |||||||
| 負荷モード状態(CC) | 接点ONでCCモード状態 | |||||||
| 負荷モード状態(CV) | 接点ONでCVモード状態 | |||||||
| 負荷モード状態(CP) | 接点ONでCPモード状態 | |||||||
| CVモード移行状態 | 接点ONでCVモード状態(+CV時のみ) | |||||||
| 電圧モニタ | モニタ出力 | 5V フルスケール | ||||||
| 出力インピーダンス | 50 Ω | |||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | |||||||
| 端子 | BNC | |||||||
| 電流モニタ | モニタ出力 | 5V フルスケール | ||||||
| 出力インピーダンス | 50 Ω | |||||||
| 測定確度 | ±{1% of Conv.Volt. +1% of F.S.} | |||||||
| 端子 | BNC | |||||||
インターフェース |
||||||||
| USB （HOST） | USB2.0準拠 (Fullspeed) | |||||||
| USB （DEVICE） | USB2.0準拠 (Fullspeed) | |||||||
| LAN | IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応 | |||||||
| RS-232C | D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS | |||||||
| GPIB（オプション） | IEEE488.1準拠（アドレス1～30，工場出荷時1） | |||||||
一般仕様 |
||||||||
| 供給電源 | 入力定格 | 単相2線 | ||||||
| 入力電圧/周波数 | AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz | |||||||
| 力率(最大負荷時) | 0.9以上 | |||||||
| 入力電力 | 最大負荷時 | 240 VA | 1810 VA | 1810 VA | 1810 VA | 1810 VA | ||
| 入力電流 | 最大負荷時 | 3 A | 18 A | 18 A | 18 A | 18 A | ||
| 質量 | 本体のみ | 31kg | 35kg | 85kg | 115kg | 145kg | 175kg | |
| 寸法(WxHxD) | 突起部含まず | 430×219×550mm | 430×487×630mm | 430×665×630mm | 430×843×630mm | 430×1021×630mm | ||
| キャスタ、突起物含む | 435×238(フット)×700mm | 430×322×700mm | 430×580×785mm | 430×758×785mm | 430×936×785mm | 430×1114×785mm | ||
| 供給電源形状 | インレット | 端子台 | ||||||
| 負荷端子形状 | M10端子 | |||||||
| 環境条件 | 動作環境 | 屋内使用 | ||||||
| 動作温度 | 0 ℃～ +40 ℃ | |||||||
| 動作湿度 | 20 %RH ～ 85 %RH（結露なし） | |||||||
| 保存温度 | -20 ℃～ +60 ℃ | |||||||
| 保存湿度 | 20 %RH ～ 85 %RH（結露なし） | |||||||
| 高度 | 2000 m 以下 | |||||||
| 冷却方式 | ファンによる強制空冷 | |||||||
| 耐電圧 | 入力-負荷端子間 | AC1500 V、1 分間印加 | ||||||
| 入力-FG間 | ||||||||
| 絶縁抵抗 | 入力-FG間 | DC500 V、30 M Ω 以上 | ||||||
| 準拠規格 | EMC規格 | EN55011 | ||||||
| 安全規格 | EN61010-1準拠, 汚染度2 | |||||||
付属品 |
||||||||
| 取扱説明書 | 添付CD－ROMに収録 | |||||||
| LOAD 端子カバー | LOAD 端子を保護するためのカバー。 | |||||||
| LOAD 端子用 ねじ | 負荷ケーブルをLOAD 端子に固定するための固定用ねじ。 | |||||||
| セーフティープラグ（赤、黒） | 電圧センス端子に接続するためのプラグ。 | |||||||
| 電源コード(インレット時のみ) | 本機に通電を行うための電源ケーブル。 | |||||||
| D-sub 25Pinコネクタ | DI/DOに接続するためのコネクタ | |||||||
オプション |
||||||||
| QL-C-01 | MPPT（最大電力点追従)機能 | 負荷モードでMPPTモードオプション | ||||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | GP-IB通信／RS-232C通信を行うためのオプション | ||||||
| QO-C-02 | マスタースレーブ接続1mケーブル | 並列運転時に使用するケーブルです | ||||||
価格
150Vタイプ価格表
| 型名 | 電圧 | 電流 | 電力 | スルーレート | 標準価格(税抜） |
|---|---|---|---|---|---|
| QL-D-5K-1/B*1 | 150V | 500A | 5kW | 50A/μs | ¥1,874,000 |
| QL-D-5K-1 | 500A | 5kW | ¥1,905,000 |
||
| QL-D-10K-1 | 1000A | 10kW | ¥3,379,000 |
||
| QL-D-15K-1 | 1500A | 15kW | ¥4,554,000 |
||
| QL-D-20K-1 | 2000A | 20kW | ¥5,969,000 |
||
検査成績書 |
|||||
| QL-D-5K-1/B/REC | QL-D-5K-1/Bの検査成績書 | ¥15,000 |
|||
| QL-D-5K-1/REC | QL-D-5K-1の検査成績書 | ¥15,000 |
|||
| QL-D-10K-1/REC | QL-D-10K-1の検査成績書 | ¥20,000 |
|||
| QL-D-15K-1/REC | QL-D-15K-1の検査成績書 | ¥25,000 |
|||
| QL-D-20K-1/REC | QL-D-20K-1の検査成績書 | ¥30,000 |
|||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
|||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
|||
QL-Dシリーズオプション |
|||||
| LO-D-01 | MPPT（最大電力点追従)機能 | ¥150,000 |
|||
| LO-D-02 | AC入力ケーブル（3m 片側切りっぱなし） | ¥30,000 |
|||
| LO-D-03 | QL-Dレベラ固定用金具 | ¥7,000 |
|||
QUAD Ene-phant共通オプション |
|||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | ¥98,000 |
|||
| QO-C-02*2 | マスタースレーブ接続1mケーブル | ¥5,000 |
|||
*1 QL-D-5K-1/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。 *2 マスタースレーブ接続ケーブルオプションは「接続台数-1」本分必要となります。
600Vタイプ価格表
| 型名 | 電圧 | 電流 | 電力 | スルーレート | 標準価格(税抜） |
|---|---|---|---|---|---|
| QL-D-5K-6/B*1 | 600V | 350A | 5kW | 20A/μs | ¥1,905,000 |
| QL-D-5K-6 | 350A | 5kW | ¥1,936,000 |
||
| QL-D-10K-6 | 700A | 10kW | ¥3,402,000 |
||
| QL-D-15K-6 | 1050A | 15kW | ¥4,759,000 |
||
| QL-D-20K-6 | 1400A | 20kW | ¥5,984,000 |
||
| QL-D-25K-6 | 1750A | 25kW | ¥7,204,000 |
||
検査成績書 |
|||||
| QL-D-5K-6/B/REC | QL-D-5K-6/Bの検査成績書 | ¥15,000 |
|||
| QL-D-5K-6/REC | QL-D-5K-6の検査成績書 | ¥15,000 |
|||
| QL-D-10K-6/REC | QL-D-10K-6の検査成績書 | ¥20,000 |
|||
| QL-D-15K-6/REC | QL-D-15K-6の検査成績書 | ¥25,000 |
|||
| QL-D-20K-6/REC | QL-D-20K-6の検査成績書 | ¥30,000 |
|||
| QL-D-25K-6/REC | QL-D-20K-6の検査成績書 | ¥35,000 |
|||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
|||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
|||
QL-Dシリーズオプション |
|||||
| LO-D-01 | MPPT（最大電力点追従)機能 | ¥150,000 |
|||
| LO-D-02 | AC入力ケーブル（3m 片側切りっぱなし） | ¥30,000 |
|||
| LO-D-03 | QL-Dレベラ固定用金具 | ¥7,000 |
|||
QUAD Ene-phant共通オプション |
|||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | ¥98,000 |
|||
| QO-C-02*2 | マスタースレーブ接続1mケーブル | ¥5,000 |
|||
*1 QL-D-5K-6/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。 *2 マスタースレーブ接続ケーブルオプションは「接続台数-1」本分必要となります。
1000Vタイプ価格表
| 型名 | 電圧 | 電流 | 電力 | スルーレート | 標準価格(税抜） |
|---|---|---|---|---|---|
| QL-D-5K-1K/B*1 | 1000V | 200A | 5kW | 12A/μs | ¥2,041,000 |
| QL-D-5K-1K | 200A | 5kW | ¥2,072,000 |
||
| QL-D-10K-1K | 400A | 10kW | ¥3,625,000 |
||
| QL-D-15K-1K | 600A | 15kW | ¥5,010,000 |
||
| QL-D-20K-1K | 800A | 20kW | ¥6,480,000 |
||
| QL-D-25K-1K | 1000A | 25kW | ¥7,835,000 |
||
検査成績書 |
|||||
| QL-D-5K-1K/B/REC | QL-D-5K-1K/Bの検査成績書 | ¥15,000 |
|||
| QL-D-5K-1K/REC | QL-D-5K-1Kの検査成績書 | ¥15,000 |
|||
| QL-D-10K-1K/REC | QL-D-10K-1Kの検査成績書 | ¥20,000 |
|||
| QL-D-15K-1K/REC | QL-D-15K-1Kの検査成績書 | ¥25,000 |
|||
| QL-D-20K-1K/REC | QL-D-20K-1Kの検査成績書 | ¥30,000 |
|||
| QL-D-25K-1K/REC | QL-D-20K-1Kの検査成績書 | ¥35,000 |
|||
| TCP | 製品別トレーサビリティ （検査成績書のご注文が必要となります） | ¥5,000 |
|||
| SCI | 標準器試験成績書 （検査成績書のご注文が必要となります） | ¥20,000 |
|||
QL-Dシリーズオプション |
|||||
| LO-D-01 | MPPT（最大電力点追従)機能 | ¥150,000 |
|||
| LO-D-02 | AC入力ケーブル（3m 片側切りっぱなし） | ¥30,000 |
|||
| LO-D-03 | QL-Dレベラ固定用金具 | ¥7,000 |
|||
QUAD Ene-phant共通オプション |
|||||
| QO-C-01 | GP-IB/RS-232Cコンバータ | ¥98,000 |
|||
| QO-C-02*2 | マスタースレーブ接続1mケーブル | ¥5,000 |
|||
*1 QL-D-5K-1K/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。 *2 マスタースレーブ接続ケーブルオプションは「接続台数-1」本分必要となります。
製品カタログ
アプリケーション（直流電子負荷）
大電流オーバーシュート電流の再現
ダイナミックモードにおいて、設定時間と設定電流の関係が分かりやすいように、リアルタイムで液晶パネル内のChart(グラフ）が変化。どんな電流変動となっているか試験前に目視で確認が可能です。

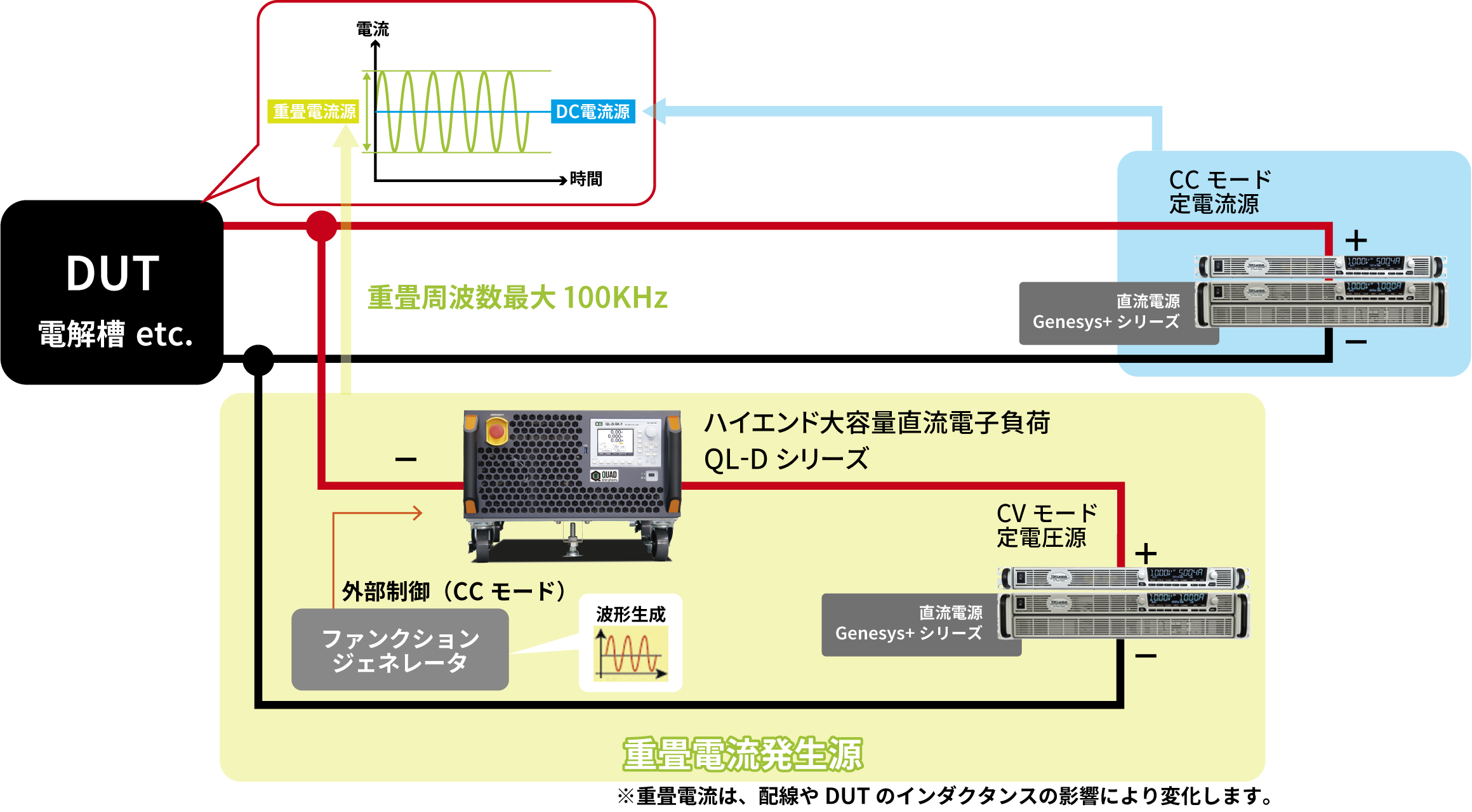

電子負荷を利用した大電流での電流重畳可能な定電流電源
DC電流源と重畳電流源の２つの定電流源を並列に接続することで、大電流で高周波重畳電流(100kHz)を乗せた定電流源を構築することが可能です。

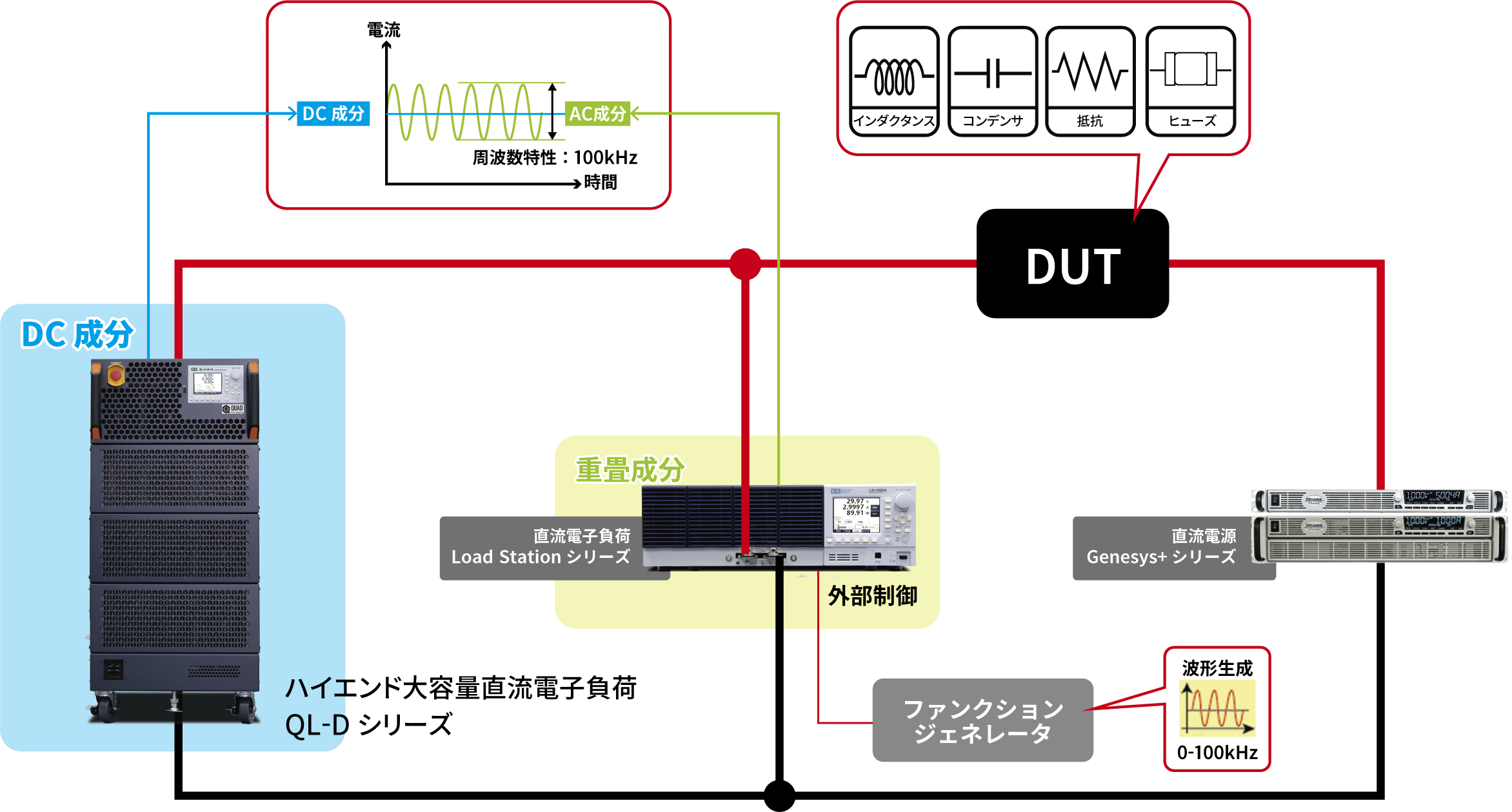

電子負荷を利用した高周波直流リップル重畳電源
DC成分とAC成分(リップル重畳分）を分離することで広帯域化が可能です。重畳電流と直流電流は別々に設定できます。
燃料電池ショートスタック評価に最適な高周波重畳用電子負荷
DC成分とAC(重畳)成分を同時にLoadしても広帯域での試験が可能です。
最大100KHzまで周波数帯域を維持しながら、正弦波重畳電流にてインピーダンス測定することができます。

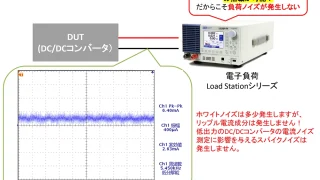

低出力DC/DCコンバータに最適な負荷ノイズが発生しない電子負荷
2025-11-05
実環境化におけるI-Vカーブ特性とMPPT特性取得可能な電子負荷
2025-10-22
AIサーバーデーターセンター用大容量・高電圧・高速応答電子負荷
2025-09-03

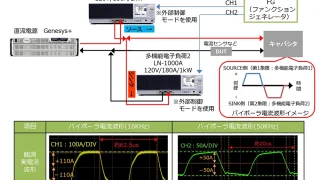

バイポーラ電流センサ用高速バイポーラ電流試験システム
2025-06-11

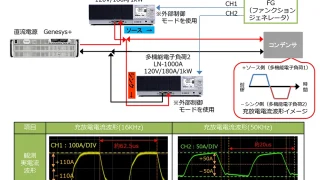

車載用コンデンサの高速充放電試験システム
2025-06-04
ペロブスカイト太陽電池評価に最適な微小電流に対応したMPPTモード搭載電子負荷
2025-05-21

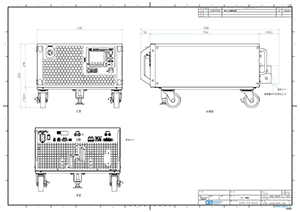

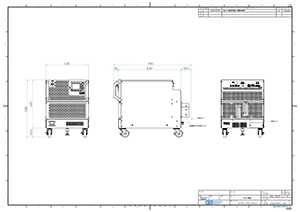

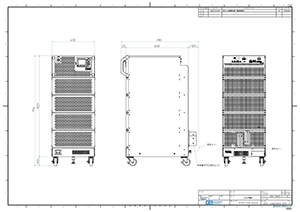

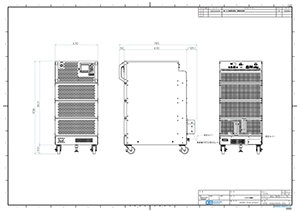

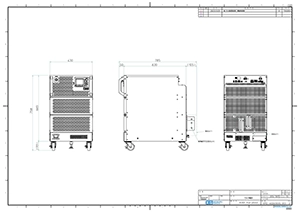

外観図
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセーフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。詳しくは以下をご覧ください。
消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
