ローコスト電子負荷の決定版！
基本モードのCC, CR, CV, CPに加え、Dynamic（負荷急変）モードを搭載。教育機関の実験用途から開発・設計・生産まで幅広くお使いいただけます。
￥ 199,000 ～（標準価格・税抜）
ドロッパー方式
250W～700W / 80V～500V
特長
- 簡単操作
操作性の高いボタン配置、視認性の高い大型ディスプレイ、ロータリーノブで数値の設定が簡単にできます。 - USB＆RS-232Cを標準装備
PCとの接続を容易に行うことが可能です。実験や評価試験時のデータ収集などが簡単に行えます。 - 高分解能測定
5桁の電圧・電流計を装備。電圧計は極性を正( + )、または負( - )を任意に指定できます。負出力電源試験時に最適です。
- ビルトインテスト機能を搭載
スイッチング電源試験などに使用される過電流・過電力・Short試験機能を搭載。ボタン1つで簡単に試験が可能です。 - シミュレーション機能を搭載
多彩なサージテストとバッテリー放電モードを搭載。突入電流模擬やバッテリー評価に最適です。

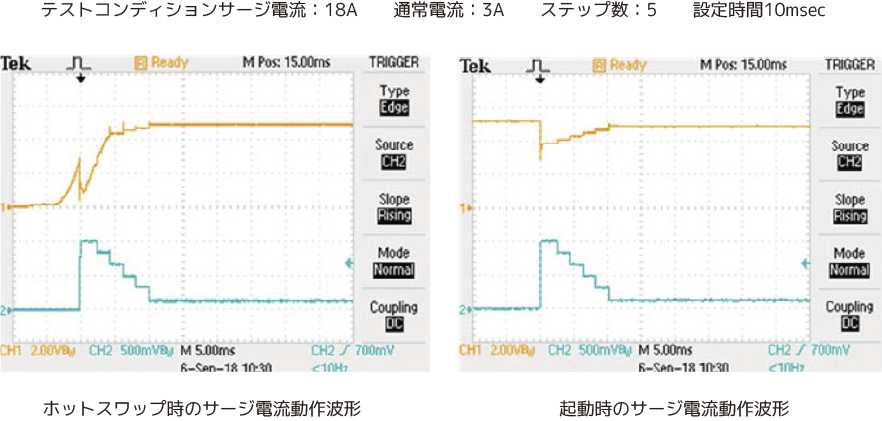

突入電流の再現が可能なサージテストモード
独自のサージ電流テストモードは、電源入力回路の起動時の瞬間的なサージ電流と、ホットスワップ時のサージ電流のシミュレーションが可能です。 サージ電流と定常電流の両方の設定が可能で、サージ電流は設定したステップ数と設定時間に応じて階段状な電流波形となります。
| 型名 | 3110 | 3111 | 3114 | 3117 | 3119 |
|---|---|---|---|---|---|
| サージ電流＆定常電流 | 50A | 70A | 15A | 140A | 30A |
| 設定時間 | 10 ～ 1000msec | ||||
| ステップ数 | 1～5 | ||||

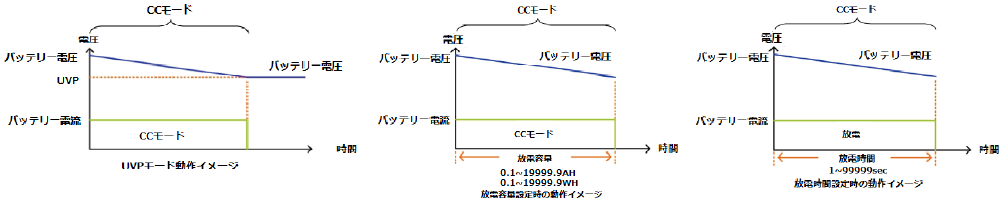

バッテリー放電モード
３つのバッテリー放電モードを搭載。指定電圧（UVP)、放電容量、放電時間の停止条件を設定したバッテリー放電が可能です。
| 型名 | 3110 | 3111 | 3114 | 3117 | 3119 |
|---|---|---|---|---|---|
| UVP | 0～81V | 0～81V | 0～500V | 0～81V | 0～500V |
| 時間 | 1 ～ 99999sec | ||||
| 容量 | 0.1～19999.9AH / 0.1～19999.9WH | ||||
Shortテストモード
Short（短絡状態）時のDUT短絡電圧を測定し判定します。スイッチング電源の検査に最適です。
| Short時間 | 100ms ~ 1000m sec または連続 |
| 判定上限電圧 | V-Hi 0.000V ～ 81.000V |
| 判定下限電圧 | V-Lo 0.000V ～ 81.000V |
仕様
| 型名 | 3110 | 3111 | 3114 | 3117 | 3119 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大定格 | 電力 | 250W | 350W | 350W | 700W | 700W | |||||
| 電流 | 50A | 70A | 15A | 140A | 30A | ||||||
| 電圧 | 80V | 80V | 500V | 80V | 500V | ||||||
| 最小動作電圧 | 1.0V @50A | 1.2V @70A | 6V @15A | 0.9V @140A | 3.0V @30A | ||||||
設定部 |
|||||||||||
| 定電流設定 CC MODE | レンジ | 0 - 5.04A | 0 - 50.4A | 0 - 7.02A | 0 - 70.2A | 0 - 1.5A | 0 - 15A | 0 - 14.04A | 0 - 140.4A | 0 - 3A | 0 - 30A |
| 分解能 | 0.084mA | 0.84mA | 0.117mA | 1.17mA | 0.025mA | 0.25mA | 0.234mA | 2.34mA | 0.05mA | 0.5mA | |
| 確度 | ±0.2% of (SETTING + RANGE) | ||||||||||
| 定抵抗設定 CR MODE | レンジ | 1.6Ω - 96kΩ | 16mΩ - 1.6Ω | 1.14Ω - 68.4kΩ | 11.4mΩ - 1.14Ω | 40Ω - 2.4MΩ | 0.4Ω - 40Ω | 0.57Ω - 34.2kΩ | 5.7mΩ - 0.57Ω | 20Ω - 1.2MΩ | 0.2Ω - 20Ω |
| 分解能 | 0.010416mS | 26.666uΩ | 0.014619mS | 19uΩ | 0.416uS | 666.667uΩ | 29.329uS | 9.5uΩ | 0.833uS | 333.334uΩ | |
| 確度 | ± 0.4% of (SETTING + RANGE) | ||||||||||
| 定電圧設定 CV MODE | レンジ | 0 - 8.1V | 0 - 81V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V |
| 分解能 | 0.135mV | 1.35mV | 0.135mV | 1.35mV | 1mV | 10mV | 0.135mV | 1.35mV | 1mV | 10mV | |
| 確度 | ± 0.1% of (SETTING + RANGE) | ||||||||||
| 定電力設定 CP MODE | レンジ | 0 - 25.02W | 0 - 250.2W | 0 - 35.04W | 0 - 350.4W | 0 - 35.04W | 0 - 350.4W | 0 - 70.02W | 0 - 700.2W | 0 - 70.02W | 0 - 700.2W |
| (Imax = r1: 5A, r2: 50A) | (Imax = r1: 7A, r2: 70A) | (Imax = r1: 1.5A, r2: 2.15A) | (Imax = r1: 14A, r2: 140A) | (Imax = r1: 3A, r2: 30A) | |||||||
| 分解能 | 0.417mW | 4.17mW | 0.584mW | 5.84mW | 0.584mW | 5.84mW | 1.167mW | 11.67mW | 1.167mW | 11.67mW | |
| 確度 | ± 1% of (SETTING + RANGE) | ||||||||||
測定部 ※2 |
|||||||||||
| 電圧測定 (5 1/2 DVM) | レンジ | 0 - 8.1V | 0 - 81V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V | 0 - 8.1V | 0 - 81V | 0 - 60V | 0 - 500V |
| 分解能 | 0.135mV | 1.35mV | 0.135mV | 1.35mV | 1mV | 10mV | 0.135mV | 1.35mV | 0.135mV | 1.35mV | |
| 確度 | ± 0.05% of (READING + RANGE) | ||||||||||
| 電流測定 (5 1/2 DAM) | レンジ | 0 - 5.04A | 0 - 50.4A | 0 - 7.02A | 0 - 70.2A | 0 - 1.5A | 0 - 15A | 0 - 14.04A | 0 - 140.4A | 0 - 3A | 0 - 30A |
| 分解能 | 0.084mA | 0.84mA | 0.117mA | 1.17mA | 0.025mA | 0.25mA | 0.234mA | 2.34mA | 0.05mA | 0.5mA | |
| 確度 | ± 0.2% of (READING + RANGE) | ||||||||||
| 電力測定 (5 1/2 DWM) | レンジ | 25W | 250W | 35W | 350W | 35W | 350W | 70W | 700W | 70W | 700W |
| 分解能 | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | |
| 確度 | ± 0.2% of (READING + RANGE) | ||||||||||
| 電流モニタ (※1) | レンジ | フルスケール 10V | |||||||||
| 5.04A/V | 7.02A/V | 1.5A/V | 14.04A/V | 3A/V | |||||||
| 確度 | ± 1% of (SETTING + RANGE) | ||||||||||
| ダイナミックモード | |||||||||||
| ダイナミック 設定 | THIGH ＆ TLOW 設定時間 | 10usec ～ 9.999sec | |||||||||
| 分解能 | 0.001 / 0.01 / 0.1 / 1msec | ||||||||||
| 応答設定 | 3.2 - 200 mA/usec | 32 - 2,000 mA/usec | 4.64 - 290 mA/usec | 46.4 - 2,900 mA/usec | 1 - 62.5 mA/usec | 10 - 625 mA/usec | 9.6 - 600 mA/usec | 96 - 6,000 mA/usec | 2 - 125 mA/usec | 20 - 1,250 mA/usec |
|
| 確度 | ± (10% of SETTING + 10uS) | ||||||||||
サージテスト |
|||||||||||
| サージ & 通常電流 | 0 - 50A | 0 - 70A | 0 - 15A | 0 - 140A | 0 - 30A | ||||||
| 設定時間 | 10 - 1,000msec | ||||||||||
| ステップ数 | 1 - 5 | ||||||||||
バッテリー放電テスト |
|||||||||||
| UVP | 0 - 81V | 0 - 81V | 0 - 500V | 0 - 81V | 0 - 500V | ||||||
| 設定時間 | 1 - 99,999sec | ||||||||||
| 容量 | 0.1 - 19,999.9Ah / 0.1 - 19,999.9Wh | ||||||||||
保護機能 |
|||||||||||
| 保護/警告 機能 | 過電力保護 | ≒ 262.5W | ≒ 367.5W | ≒ 367.5W | ≒ 735W | ≒ 735W | |||||
| 過電流保護 | ≒ 52.5A | ≒ 73.5A | ≒ 15.75A | ≒ 147A | ≒ 31.5A | ||||||
| 過電圧警告 | ≒ 84V | ≒ 84V | ≒ 525V | ≒ 84V | ≒ 525V | ||||||
| 過熱保護 | YES | ||||||||||
一般仕様 |
|||||||||||
| 入力電圧 | AC 100V / AC 200V ±10% | ||||||||||
| 入力周波数 | 50 / 60Hz | ||||||||||
| 負荷ON 設定電圧 | レンジ | 0.1 - 25V | 0.4 - 100V | 0.1 - 25V | 0.4 - 100V | ||||||
| 分解能 | 0.1V | ||||||||||
| 確度 | ± 2% of (SETTING + RANGE) | ||||||||||
| 負荷OFF 設定電圧 | レンジ | 0 - 25V | 0 - 100V | 0 - 25V | 0 - 100V | ||||||
| 分解能 | 0.1V | ||||||||||
| 確度 | ± 0.1% of (SETTING + RANGE) | ||||||||||
| 内部抵抗(代表値) | 0.018Ω | 0.0169Ω | 0.367Ω | 0.0053Ω | 0.087Ω | ||||||
| ショート時の最大電流 | 50A | 70A | 15A | 140A | 30A | ||||||
| 冷却方法 | ファン冷却 | ||||||||||
| 外部通信インターフェース | USB / RS232 | ||||||||||
| 動作温度 | 0 ～ 40℃ | ||||||||||
| 動作湿度 | 20 ～ 85%RH（結露しないこと） | ||||||||||
| 保管温度 | －20 ～ 70℃ | ||||||||||
| 保管湿度 | 20 ～ 85%RH（結露しないこと） | ||||||||||
| 耐電圧 | AC1500V,1分間 | ||||||||||
入力-FG間 及び 入力-負荷端子間 |
|||||||||||
| 絶縁抵抗 | 30MΩ以上（DC500V） | ||||||||||
入力-FG間 及び 入力-負荷端子間 |
|||||||||||
| 消費電力 | 40VA | 60VA | |||||||||
| 外形寸法 [ H * W * D ] | 205 * 123 * 477mm | 205 * 231 * 480mm | |||||||||
| 重量 | 5.3kg | 10.3kg | |||||||||
*1 : 電流モニタは非絶縁です。
*2 : 確度保証：周囲温度 23±5℃ 湿度 70%以下(結露無き事）において6ケ月保証します。
価格
| 型名 | 電圧 | 電流 | 電力 | 標準価格（税抜） |
|---|---|---|---|---|
| 3110 | 80V | 50A | 250W | ￥199,000 |
| 3111 | 70A | 350W | ￥221,000 |
|
| 3114 | 500V | 15A | ￥252,000 |
|
| 3117 | 80V | 140A | 700W | ￥528,000 |
| 3119 | 500V | 30A | ￥548,000 |
|
検査成績書 |
||||
| 311×/REC | 311×検査成績書 | ￥8,000 |
||
| TCP | 製品別トレーサビリティ （検査成績書(日本語版のみ)のご注文が必要となります） | ￥5,000 |
||
| SCI | 標準器試験成績書 （検査成績書(日本語版のみ)のご注文が必要となります） | ￥20,000 |
||
* 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
