突入電流（起動電流）に強い交流電源とは？

2018-03-08 2025-12-03

kg_master

突入電流が大きい場合、交流電源のリミット機能が働きアラームによる停止となったり、耐えられるように大容量の交流電源を検討したりと、運用と選定には苦労がつきものですがこれは突入電流に強い6000 シリーズを使用することにより改善されます。最長1000msまでの突入電流を供給可能となっているからです。また、出力短絡を想定した短絡電流出力も可能となっています。

解説

6000シリーズの供給可能な突入電流

モデル	突入（ラッシュ）電流
6600シリーズ	定格電流の4倍（全機種）
6700シリーズ	5倍（500VA/1kVA） 6倍（2kVA/3kVA/4kVA）
6300シリーズ 6400シリーズ 6500シリーズ	3倍（全機種）
6900Sシリーズ	4倍（全機種）

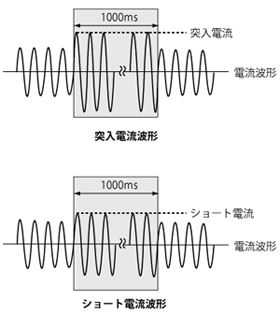

突入（ラッシュ）電流は1000ms 以内の波形を想定しており、ピーク電流（連続）とは定義が異なります。
