μsオーダーの電流サージの再現可能な超高速応答電子負荷
kg_master半導体部品などの破壊試験やディレーティングの評価において、MOS-FETをON/OFFスイッチとして利用する方法でサージ電流を発生させ試験を実施しておりますが、サージ電流の時間幅や電流など任意の設定が出来ないことや、電流波形にチャタリングが発生してしまう点など、作成したスイッチ回路に様々な工夫が必要となります。超高速電子負荷ELS-304とファンクションジェネレータを用いた方法では、電子負荷側で高速に電流制御を行っている為、チャタリングの発生はなく、また任意の時間幅をファンクションジェネレータ側で設定することが出来る為、μsオーダーの電流サージの再現において最適な方法となります。

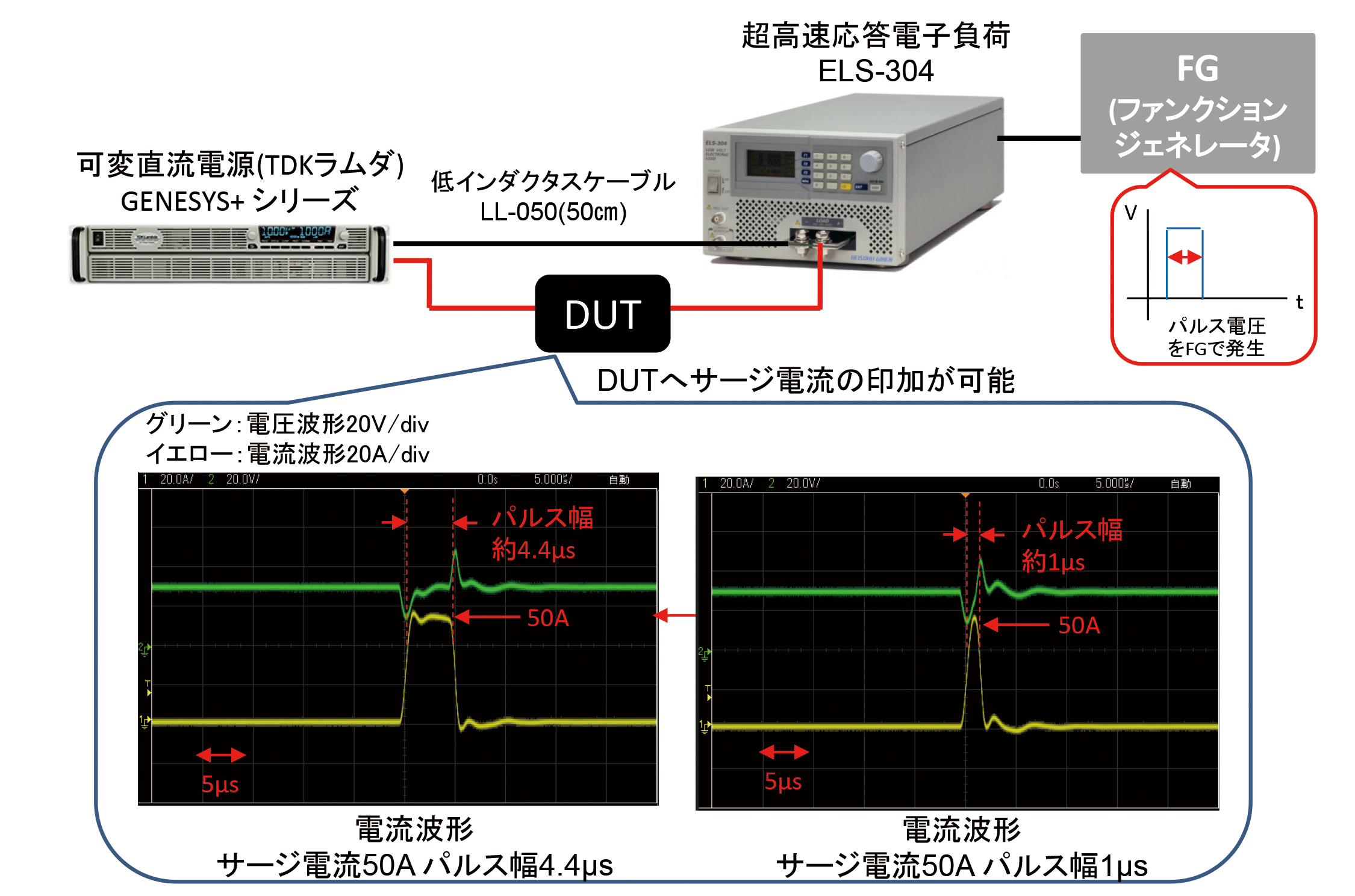

テストイメージ
特長
- パルス電流の再現に最適。最大200A/μsの立上がり/立下り電流の設定が可能
- 外部アナログ制御を使った負荷部の周波数特性が～500kHz（3dB以内）と広帯域
- 電流過渡応答の再現に最適な低インダクタスケーブルをアクセサリで準備
関連製品
GENESYS+シリーズ [TDKラムダ(株)社製]
直流安定化電源(CVCC)
GENESYS+シリーズは、高さ1Uサイズで最大電力7.5kW、ハーフラックサイズで1kWと業界最小クラスのコンパクト直流安定化電源（CVCC)です。出力電圧1500Vモデルをラインナップしており、CV、CCモードに加えCPモードの出力制御が可能です。
【スイッチング方式】
単体1kW～22.5kW、並列接続～90kW（並列は4台まで）、10V～1,500V(直列は2台まで）
