コンバータ(AC/DC、DC/DC)試験
低出力DC/DCコンバータに最適な負荷ノイズが発生しない電子負荷
低出力タイプのDC/DCコンバータでは、出力電流が小さいため電子負荷の選定が重要です。一般的な電子負荷はノイズを発生させる場合がありますが、「Load Stationシリーズ」は負荷ノイズを抑え、正確にリップルノイズを測定できるため、評価に最適です。
大型空調機電源の評価試験
さらなる高効率化の為、空調用インバータ駆動用の直流電圧は高電圧化しており、前段の直流変換装置の評価には、高電圧化に対応した電子負荷装置が必要となります。
効率測定においては、入力電圧も各地域の電源電圧事情に合わせる必要があり、線間電圧で500V程度出力可能な交流電源も必要となってきます。
JEITAのスイッチング電源に関する規格RC-9131B
JEITA（Japan Electronics and Information Technology Industries Association）のスイッチング電源試験規格RC-9131Bについてご紹介します。RC-9 […]
JEITA のスイッチング電源に関する規格
JEITA（Japan Electronics and Information Technology Industries Association）は、電子機器、電子部品の健全な生産、貿易及び消費の増進を図ることにより、 […]

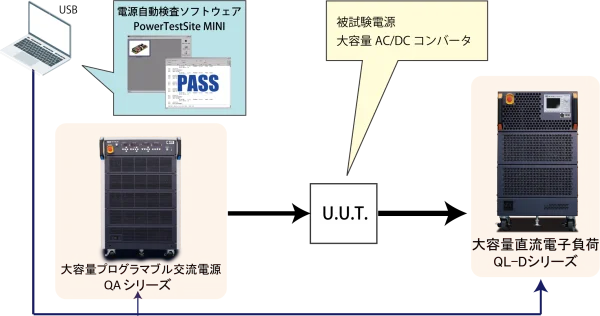

大容量AC/DCコンバータ試験の自動化
大容量のスイッチング電源（AC/DCコンバータ）を試験するためには、大容量の交流電源と大容量の直流電子負荷装置が必要となります。このアプリでは、これらの機器を自動検査ソフトウエアPowerTestSiteMINIによりコントロールし自動検査システムを構築した例をご紹介します。

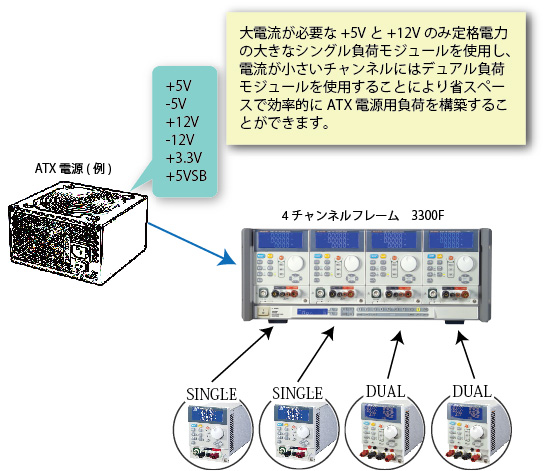

ATX電源の負荷変動試験
プラグインタイプの電子負荷装置でデュアルチャンネル負荷モジュールを使うことにより、簡単に6チャンネルの負荷装置を構築することが可能になるため、ATX電源の負荷変動試験を容易に行うことができます。

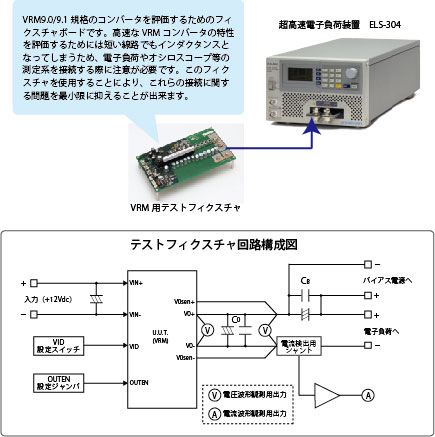

高速応答電子負荷によるVRMの評価
CPUボードなどに搭載されているVRMコンバータの評価には、高速電子負荷装置及びVRMに対応した専用のフィクスチャ（治具）が必要となります。このアプリでは、超高速電子負荷装置ELS-304を使ったVRMコンバータの試験構成例をご紹介します。
電子負荷による電源電圧変動試験
一般的な汎用直流電源は単体で電圧の変更機能は持っていませんが、このような直流電源の出力に電子負荷装置を組み合わせることにより電圧変動試験を行うことが可能です。このアプリでは、汎用直流電源WSシリーズの出力に電子負荷装置LN-300Aを接続し、電子負荷装置の動作モードを定電圧でダイナミック（スイッチング）動作させて電源変動試験を実現する例をご紹介します。

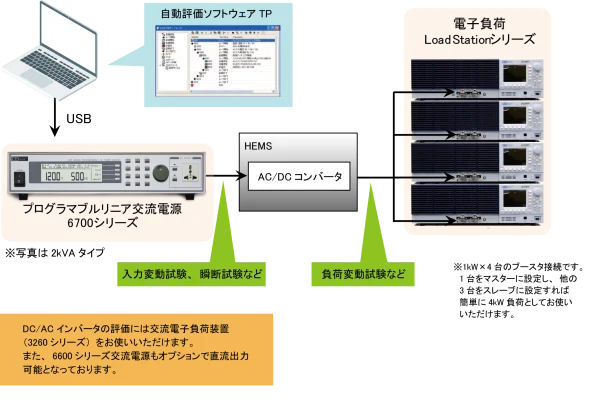

HEMS 組み込みAC/DCコンバータの評価試験
HEMS（Home Energy Management System）に組み込まれるAC/DC コンバータはシステム 全体の性能（効率）を左右することから重要な役割を担っており、その評価試験は重要です。 このアプリでは、このようなAC/DC コンバータの評価試験に最適な機器及びソフトウエアを ご紹介します。

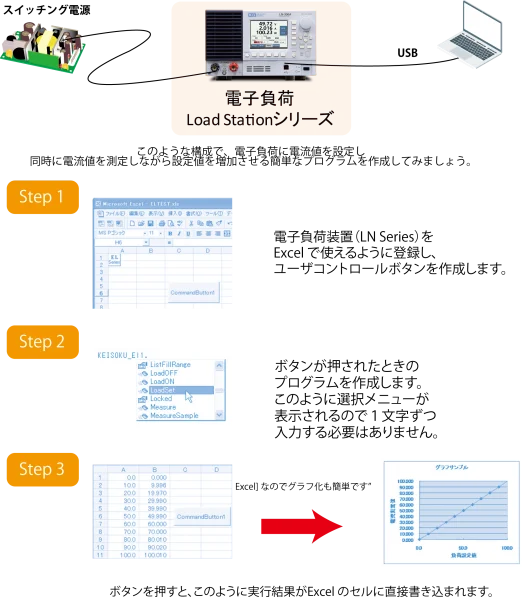

Microsoft Excelによる自動計測
Microsoft 社のExcelは表計算ソフトウェアとして広く普及しています。このExcelにはマクロ （プログラム）開発環境としてVisual Basicが組み込まれており、計測器をコントロールする自動計測プログラムを比較的容易に作成することができます。また、Excel のワークシート上で作成できるため、測定結果をセルに取り込んでグラフ化するのも簡単です。
