評価・検査方法
燃料電池ショートスタック評価に最適な大電流・交流重畳電子負荷システム
燃料電池ショートスタックのインピーダンス測定には、フラットな周波数特性を持つ電子負荷が必要です。Load Stationシリーズは、～100kHzで大電流を重畳でき、高速応答性によりケーブルインダクタンスの影響を受けにくい設計です。これにより、定格負荷電流の75%の大電流でも100kHzの周波数特性を維持し、直流と交流の大電流化が可能です。

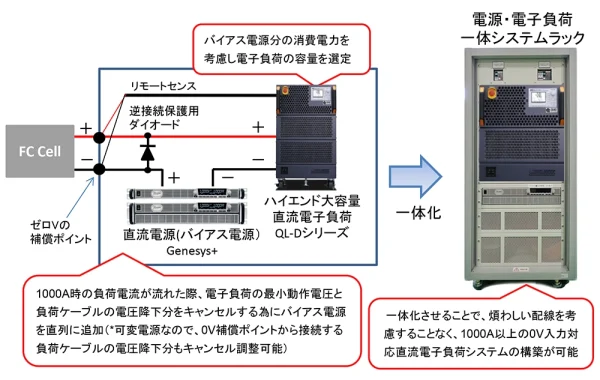

負荷電流2000A！燃料電池用0V入力対応直流電子負荷システム
燃料電池セルの大電流化に伴い、1000A以上の大電流試験が増加しています。燃料電池セルは低電圧で発電するため、通常の電子負荷では試験が難しい状況です。そこで、バイアス電源を直列に接続して、負荷装置の最小動作電圧やケーブルの電圧降下を補正することで、0V入力対応の直流電子負荷システムを構築し、大電流試験に対応しています。
逆潮流の心配の無い、V2Xシステム評価用模擬負荷に最適な大容量交流電子負荷
大容量の燃料電池の放電特性評価には回生型直流電子負荷が使われ、回生により省スペース化と省エネが可能です。しかし、発電電力が大きい場合、逆潮流防止や系統電圧源の準備が必要です。一方、ドロッパー方式の電子負荷は廃熱処理が必要ですが、逆潮流の心配がなく、系統電圧源を準備せずに使用できます。

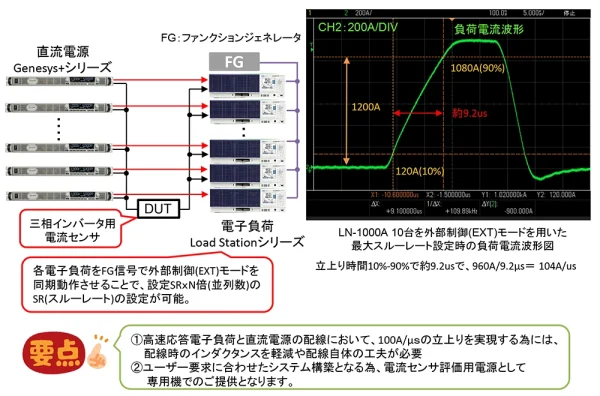

高速応答電子負荷を用いた三相インバータ用電流センサの評価
複数の高速応答電子負荷を外部制御（EXT）モードで同期運転させることにより、1000A以上の大電流で電流センサの電流応答を評価できます。実験例として、LN-1000Aを10台使用した場合、1200Aの負荷電流において100A/μsの立ち上がり時間での電流応答が可能となり、次世代電流センサなどの評価に使用できるアプリケーションとなります。

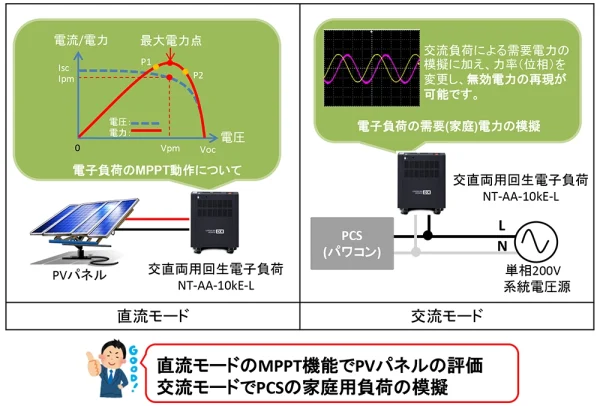

交直両用回生電子負荷のMPPT機能を用いたPVパネルやPCSの評価方法
MPPT機能（オプション）を追加することで最大定格1000V、25kWまで対応することができ、今まで試験が出来なかったスタック単位の高電圧PVパネルの評価が可能になった新製品電子負荷のアプリケーションをご紹介します。

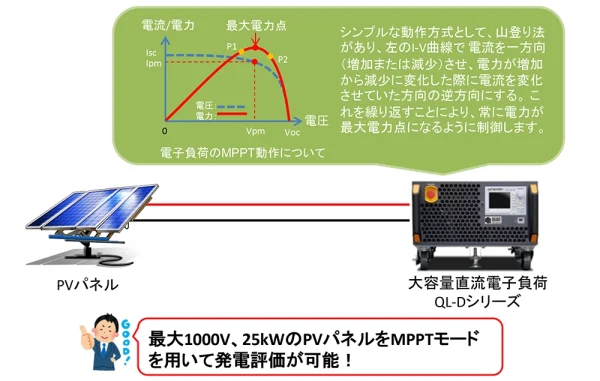

大容量電子負荷のMPPT機能を用いた高電圧・大容量PVパネルの評価方法
MPPT機能（オプション）を追加することで最大定格1000V、25kWまで対応することができ、今まで試験が出来なかったスタック単位の高電圧PVパネルの評価が可能になった新製品電子負荷のアプリケーションをご紹介します。
IKシリーズを用いたディスコン棒及び高電圧検電器の自主試験方法について
労働安全衛生規則第351条で、事業者には絶縁用保護具等を6月以内ごとに1回、定期に絶縁性能について自主検査をし、3年間記録保存が義務付けられています。IKシリーズは、絶縁用保護具（電気用ゴム手袋、電気用安全帽、電気用長靴）の自主試験のみ可能でしたが、耐電圧部をAC20kVへ変更することにより、ディスコン棒（操作用絶縁俸）及び高電圧検電器の自主試験も可能となります。ただし水槽治具のように高電圧部の安全面が担保されない露出試験となる為、試験時は高電圧に注意して試験を実施する必要があります。
正負同時出力可能な±1000V直流電源
SW電源回路の設計検証時において、正負出力可能な高電圧電源が必要となることがあります。正出力電源においては市販品を用いることが可能ですが、負出力電源に関しては市販品はなく、極性を反転して使うことで代用するケースがあります。ただし正負同時に使用する場合アースに対して真の負電圧ではない為、別途専用電源を作成して対応する必要があります。正負出力可能な±1000V直流電源は、正負それぞれ絶縁された独立制御の直流電源を搭載し、+1000V、-1000V、2000Vの3レベルの直流電圧出力が同時に可能です。設計検証時の評価において便利にお使いいただけます。

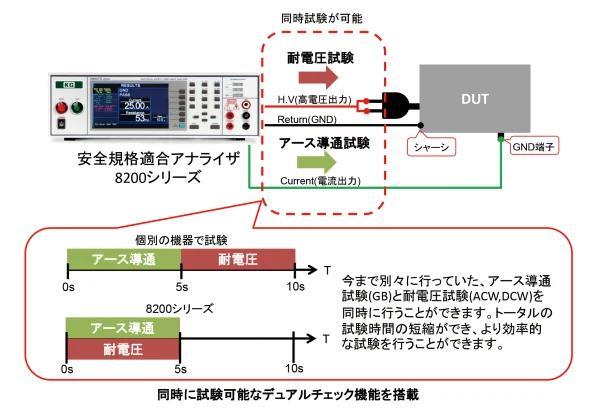

アース導通(GB)と耐電圧(ACW,DCW)を同時に試験可能な安全試験器
アース端子を持った電子機器に対して、耐電圧試験の他にアース導通試験の実施も必要となります。このアプリでは、安全規格適合アナライザ「8200シリーズ」を使ったより効率的な試験についてご紹介します。
供試製品(DUT)へ通電中に耐電圧試験可能な安全試験器
トランスの励磁電流は、1次巻線と2次巻線を磁気結合するために、1次側に必ず流れなければならない電流であり、2次側が開放（無負荷）の状態で1次側に流れる電流です。一般的に励磁電流の大きさは、トランスの電流容量の1/100程度と言われております。トランスの誘導耐電圧試験において交流電源を用いて試験するケースがありますが、交流電源の出力回路方式において、出力にDCオフセットが発生してしまう方式がある為、励磁電流が正しく流れずに試験できないことがあります。弊社交流電源6700シリーズは出力トランス方式を採用し、出力にDCオフセットが発生しない為、トランスの誘導耐電圧試験に最適です。
