回生型電子負荷
再エネ/発電/蓄電系統模擬負荷システム（模擬負荷：電力回生型）
系統連系認証前のPCSは直接系統へ連系できないため、独立した系統模擬負荷が必要となります。この負荷は交流電源と抵抗負荷で構築でき、PCSの発電電力と交流電源の出力電力の総和を常に消費する仕組みです。また、交流電源の周波数や電圧を可変できるため、簡易的な系統電圧変動のシミュレーションも可能です。
逆潮流の心配の無い、燃料電池(FC)の放電特性評価に最適な大容量直流電子負荷
大容量の燃料電池の放電特性評価には回生型直流電子負荷が使われ、回生により省スペース化と省エネが可能です。しかし、発電電力が大きい場合、逆潮流防止や系統電圧源の準備が必要です。一方、ドロッパー方式の電子負荷は廃熱処理が必要ですが、逆潮流の心配がなく、系統電圧源を準備せずに使用できます。
燃料電池(FC)評価に最適！高電圧入力と0V入力対応を両立した回生型直流電子負荷
Ene-phantシリーズのNT-AD-50KO-Lは、継電器や単独運転検出機能を内蔵しており、パワコンを使わずに任意の負荷電力で回生が可能です。また、実負荷を使った評価と電子負荷機能による放電特性の取得を1台で行うことができます。
燃料電池(FC)の放電特性とパワコンとして使用可能な回生型直流電子負荷
Ene-phantシリーズのNT-AD-50KO-Lは、継電器や単独運転検出機能を内蔵しており、パワコンを使わずに任意の負荷電力で回生が可能です。また、実負荷を使った評価と電子負荷機能による放電特性の取得を1台で行うことができます。
V2Xシステムの評価用LCR模擬負荷に最適な回生型交流電子負荷
V2Hは「EVを家庭用の蓄電池として有効利用する技術」として実用化され、非常用電源としても広く使用されていますが、あくまで家庭用の単相負荷にしか対応していません。一方、V2Xシステムを応用することで三相負荷に対応できるため、大容量機器にも電力の供給が可能です。

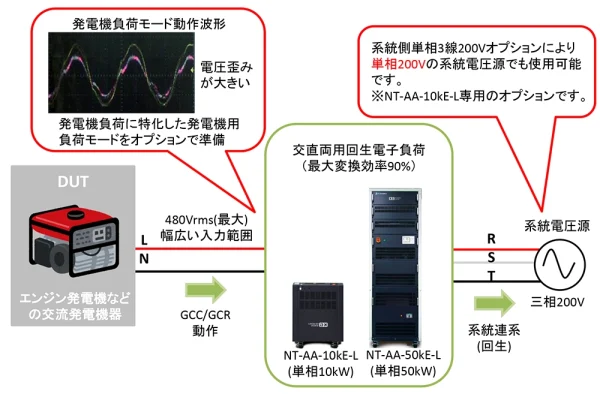

交流発電機器の系統連系に応用可能な交直両用回生電子負荷
PCS（パワコン）は直流を交流に変換する電力変換器ですが、交流発電機器は接続できません。一方、交直両用回生電子負荷は、交流発電機器を接続して回生させ、系統連系することができます。三相発電機もマスタースレーブ接続で対応可能です。これにより、スマートグリッドの実験やピーク電力対応の外部電源として利用できます。
マルチパワコンとして使用可能な交直両用回生電子負荷
PVパネルからの直流発電を変換するには、パワーコンディショナー（PCS）が必要です。PCSは、PV用やFC用などの専用器具であり、入力範囲や定格電力が決まっています。交直両用回生電子負荷は、MPPTと系統連系規定に準拠しており、交流発電機器の系統連系に利用可能です。
交直両用回生電子負荷のMPPT機能を用いたPVパネルやPCSの評価方法
MPPT機能（オプション）を追加することで最大定格1000V、25kWまで対応することができ、今まで試験が出来なかったスタック単位の高電圧PVパネルの評価が可能になった新製品電子負荷のアプリケーションをご紹介します。
無停電電源装置(UPS)の評価に最適。無効電力の再現可能な交流電子負荷
カーエアコン用のコンプレッサーは既存のエンジン駆動タイプに変わり、環境対応車（EV、HEVなど）に対応した、インバータ搭載型の電動コンプレッサーが採用されております。電動型となる為インバータ駆動用の直流電源が試験や評価に必要となります。外付けの場合、設置面積の確保が必要となりますが、弊社直流電源では背面にキャパシタバンクとして指定したコンデンサ容量をランドセルのように特注で実装することが可能です。

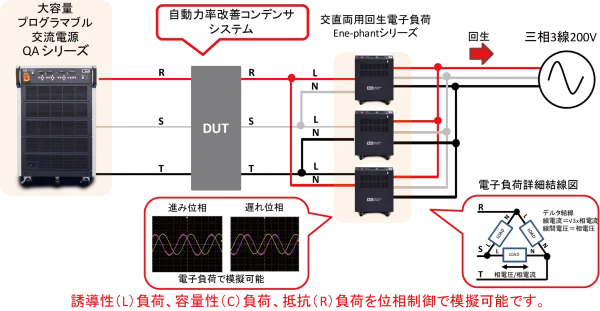

力率改善コンデンサの評価可能な回生交流電子負荷
三相電力システムにおける力率改善の評価では、可変リアクトルや可変コンデンサを用いておりましたが、任意に変わる電圧・電流に応じて都度調整・設定が必要である為、評価において時間と労力がかかっておりました。交直両用回生電子Ene-phantシリーズでは交流電子負荷に無効電流の進み・遅れ位相制御機能を内蔵し、簡単に容量性負荷・誘導性負荷・抵抗負荷の模擬が可能です。
