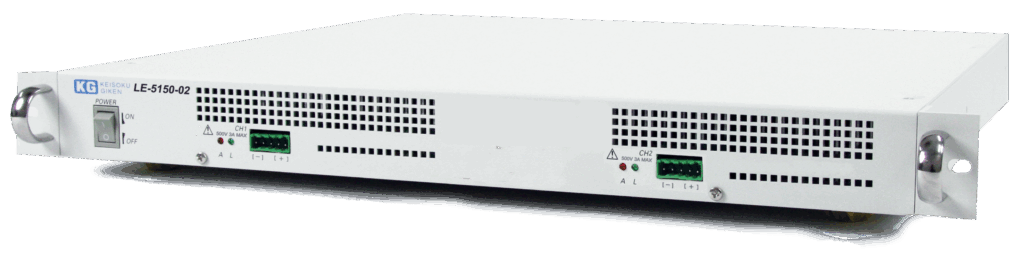

LED電子負荷装置

LED電子負荷装置　製品ページ

LED電子負荷装置は、定電流制御出力を持ったLED電源（ドライバ）の試験に最適な電子負荷装置です。LEDの動作特性に限りなく近い「リアルLEDモード」を搭載したLE-5150シリーズと、従来の一般的な負荷モジュールとも併用可能なプラグインタイプの3300Fシリーズから選択することができます。


型名820482548206825682078257
機能
AC 耐圧試験
（電流リミット　50 mA）		〇―〇―〇―
AC 耐圧試験
（電流リミット　100 mA）		―〇―〇―〇
DC 耐圧試験〇〇〇〇〇〇
絶縁抵抗〇〇〇〇〇〇
グランドボンド〇〇〇〇〇〇
リーケージカレントテスト――〇〇〇〇
RUNテスト――〇〇〇〇
内蔵AC電源――〇〇
AC 耐圧試験 仕様　※特に記載のない限り「V=Vrms」「A=Arms」　（対象モデル：全モデル）
AC出力最大定格出力容量 5000 V
50 mA		5000 V
100 mA		5000 V
50 mA		5000 V
100 mA		5000 V
50 mA		5000 V
100 mA
出力電圧範囲0～5000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5 % of setting + 5 V)
出力周波数50 Hz/60 Hz/400Hz/800Hz ±0.1 %, 選択可能
400Hz/800Hz（オプション）
出力波形正弦波、クレストファクタ = 1.3～1.5
負荷変動・出力電圧安定度無負荷から最大負荷、Low LineからHigh Lineにおいて ± (1 % of output + 5 V)
(複合変動)
出力方式PWMスイッチング - 昇圧トランス
AC測定電圧測定確度±(1.5 % of reading) @ 500 V以上
±(1.5 % of reading+1 count) @ 500 V未満
電圧測定分解能0.01 V
電流測定分解能/確度
（トータル）		 0.001 / ± (2% of reading + 2 counts)@ 0.000-3.500 mA
0.01 / ± (2% of reading + 2 counts)@ 3.00-100.00 mA
電流測定分解能/確度
（リアル）		0.001 / ± (3% of reading + 50 uA)@ 0.000-9.999
0.01 / ± (3% of reading + 50 uA)@ 10.00-99.99
@ PF > 0.1 , V > 250VAC
時間機能立上り時間設定範囲0.1～999.9 s
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
立下り時間設定範囲0.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
試験時間設定範囲0, 0.4～999.9 s (0 = 連続)
分解能0.1 s
設定確度± (0.1 % of setting+ 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
DC 耐圧試験 仕様（対象モデル：全モデル）
DC出力最大定格出力容量 6000V 20mA
出力電圧範囲0～6000 V
出力電圧設定分解能1
出力電圧設定確度± (1.5 % of setting + 5 V)
出力リップル＜ 4 % (5 kV / 20 mA 抵抗負荷に於いて)
Ramp High 電流>20 mA peak maximum, ON / OFF 選択可能
Charge - Low 電流0.0～350.0 uA 自動/手動設定
放電時間無負荷の場合は ≤ 50 ms、コンデンサ負荷の場合は < 100 ms (最大負荷仕様以下の全静電容量値)
最大容量性負荷1 μF ＜ 1 kV、0.75 μF ＜ 2 kV、0.5 μF ＜ 3 kV
0.08 μF ＜ 4 kV、0.04 μF ＜ 5 kV、0.04 μF ＜ 6 kV
出力方式PWMスイッチング - 昇圧トランス
DC測定電圧測定確度± ( 1.5% of reading) ≥ 500 V
± ( 1.5% of reading +1 count) < 500 V
電圧測定分解能0.01 V
電流測定分解能/測定確度0.1 uA / ± (2% of reading + 2 counts)@ 0.0 - 350.0 mA
0.001 mA / ± (2% of reading + 2 counts)@ 0.300 - 3.500 mA
0.01 mA / ± (2% of reading + 2 counts)@ 3.00 - 20.00 mA
時間機能立上り時間設定範囲0.4～999.9 s
分解能0.1 s
設定確度± (0.1 % + 0.05 s)
立下り時間設定範囲0.0、1.0～999.9 s
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
試験時間設定範囲0、0.3～999.9 s (0 = 連続)
分解能0.1 s
設定確度± (0.1 % of + 0.05 s)
アーク検出1～9レンジ (9 = 最高感度)
絶縁抵抗試験 仕様（対象モデル：全モデル）
DC出力出力電圧範囲30～6000 V
出力電圧設定分解能1 V
出力電圧設定確度± (1.5% of setting + 2 counts)
DC測定電圧測定分解能/測定確度1 V / ± (1.5% of reading + 2 counts)@ 0 - 1000 V
1 V / ± (1.5% of reading + 10 Volts)@ 1001 - 6000 V
抵抗測定範囲0.05 MΩ – 50000 MΩ
分解能0.001 MΩ @ 30 - 499 V, 0.050 - 1.999 MΩ
　　　　　　　　　500 - 1000 V, 0.050 - 9.999 MΩ
　　　　　　　　　 1001 - 6000 V, 0.300 - 9.999 MΩ
0.01 MΩ @ 30 - 499 V, 2.00 - 19.99 MΩ
　　　　　　　　 500 - 6000V, 10.00 - 99.99 MΩ
0.1 MΩ @ 30 - 499 V, 20.0 - 199.9 MΩ
　　　　　　　 500 - 6000V, 100.0 - 999.9 MΩ
1 MΩ @ 30 - 499 V, 200 - 50000 MΩ
　　　　　　 500 - 6000V, 1000 - 50000 MΩ
測定確度出力電圧：500 – 1000 V
0.05M – 999.9 MΩ, ± (2% of reading +2 counts)
1000M – 9999 MΩ, ± (5% of reading +2 counts)
10000M – 50000 MΩ, ± (15% of reading +2 counts)
出力電圧：1001 – 6000 V
0.30M – 999.9 MΩ, ± (2% of reading +2 counts)
1000M – 9999 MΩ, ± (5% of reading +2 counts)
10000M – 50000 MΩ, ± (15% of reading +2 counts)
チャージ電流最大 20 mApeak未満
上限/下限抵抗設定値分解能0.01 MΩ@ 0.05～99.99 MΩ　（HI-LIMIT:0=OFF)
0.1 MΩ@ 100.0～999.9 MΩ
1 MΩ@ 1000～50000 MΩ
上限/下限抵抗設定値設定確度±(2% of setting+2 counts)@ 0.05～999.9 MΩ
±(5% of setting+2 counts)@ 1000～9999 MΩ
±(15% of setting+2 counts)@ 10000～50000 MΩ
時間機能立上り時間設定範囲0.1 – 999.9 s
分解能0.1s
設定確度± (0.1% + 0.05 s)
立下り時間設定範囲0.0, 1.0-999.9 s
分解能0.1s
設定確度± (0.1% + 0.05 s)
試験時間設定範囲0, 0.5 - 999.9s (0=continuous)
分解能0.1s
設定確度± (0.1% + 0.05 s)
遅延時間設定範囲0.5～999.9 s (0=continuous)
分解能0.1s
設定確度± (0.1% + 0.05 s)
Charge - Low 電流0.000～3.500uA or Auto Set
グランドボンド試験 仕様（対象モデル：全モデル）
AC出力出力電流設定範囲1.00～40.00 A
分解能0.01 A
設定確度± (2 % of setting + 2 counts)
出力電圧設定範囲3.00～8.00 V
分解能0.01 V
設定確度± (2 % of setting + 3 counts) 開回路モード
出力周波数50 Hz/60 Hz ± 0.1 %, ユーザ選択
出力レギュレーション± (1% of output + 0.02 A)@最大負荷以下
最大負荷1.00–10.00 A@ 0–600 mΩ
10.01–30.00 A@ 0–200 mΩ
30.01–40.00 A@ 0–150 mΩ
設定抵抗測定値オフセット 設定範囲0～200 mΩ
設定分解能1 mΩ
設定確度± (2 % of setting + 2 counts)
上限/下限
設定抵抗値 		設定範囲0～150 mΩ(30.01～40.00 A), 0=OFF
0～200 mΩ(10.01～30.00 A), 0=OFF
0～600 mΩ( 1.00～10.00 A), 0=OFF
設定確度± (2 % of setting + 2 counts)@ 6.00～40 A
± (3 % of setting + 3 counts)@ 1.00-5.99 A
設定分解能1 mΩ
試験時間 s設定範囲0, 0.5～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 sec)
コンティニュティ試験 仕様（対象モデル：全モデル）
出力電流, DC0.1 A ± 0.01 A 合計抵抗：0.00 – 12.0 Ω
0.01 A ± 0.001 A 合計抵抗：12.1 – 120 Ω
0.001 A ± 0.0001 A 合計抵抗：121 – 1200 Ω
0.0001 A ± 0.00001 A 合計抵抗：1201 – 10000 Ω
抵抗測定　分解能＠範囲 / 確度　 0.01 Ω@ 0.00～10.00 Ω / ± (1% of reading + 3 counts)
　 0.1 Ω@ 10.1～100.0 Ω/ ± (1% of reading + 3 counts)
1 Ω@ 101～1000 Ω/ ± (1% of reading + 3 counts)
　　 1 Ω@ 1001～10000 Ω/ ± (1% of reading + 10 counts)
設定上限/下限設定抵抗値
分解能@範囲/設定確度		　 0.01 Ω@ 0.00～10.00 Ω / ± (1% of reading + 3 counts)
　 0.1 Ω@ 10.1～100.0 Ω/ ± (1% of reading + 3 counts)
1 Ω@ 101～1000 Ω/ ± (1% of reading + 3 counts)
　　 1 Ω@ 1001～10000 Ω/ ± (1% of reading + 10 counts)
(最大値: 0 = OFF)
試験時間設定範囲0, 0.3～999.9 s(0=continuous)
設定分解能0.1 s
設定確度±(0.1% + 0.05 s)
測定測定抵抗オフセット測定範囲0.00～10.00 Ω
測定分解能0.01 Ω
測定確度± (1 % of reading + 3 counts)
RUNテスト仕様（対象モデル：8206 8256 8207 8257）
相 / 線数単相2線
定格出力電圧0.0 – 277.0 VAC
出力電流16A AC
遅延時間範囲0.2 - 999.9 s
分解能0.1 s
確度±(0.1% + 0.05 s)
試験時間範囲0, 0.1 - 999.9 s (0 = Continuous)
分解能0.1 s
確度±(0.1% + 0.05 s)
電圧 上限/下限設定値範囲30.0 - 277.0 VAC
分解能0.1V
確度±(1.5% of setting + 2 counts)
電流 上限/下限設定値範囲0.0 - 16.00 AAC
分解能0.01A
確度±(2% of setting + 2 counts)
電力 上限/下限設定値範囲0 - 4500 W
分解能1W
確度±(5% of setting + 3 counts)
力率 上限/下限設定値範囲0.000 - 1.000
分解能1E-3
確度±(8% of setting + 2 counts)
漏れ電流値 上限/下限設定値範囲0.000 - 10.00 mA (0 = OFF)
分解能0.01 mA
確度±(2% of reading + 2 counts)
漏れ電流測定抵抗 MD=2kΩ ±1%
測定電圧範囲0.0 - 277.0 VAC
分解能0.1 V
確度±(1.5% of reading + 2 counts)@ 30.0 – 277.0 VAC
電流範囲0.0 - 16.00 AAC
分解能0.01A
確度±(2% of reading + 2 counts)
電力範囲0.000 - 4500 W
分解能1
確度±(5% of reading + 3 counts)
力率範囲0.000 - 1.000
分解能1E-3
確度±(8% of reading + 2 counts)
漏れ電流範囲0 - 10.00 mA
分解能0.01 mA
確度±(2% of reading + 2 counts)
漏れ電流測定抵抗 MD=2kΩ ±1%
試験時間範囲0.0 - 999.9 s
分解能0.1 s
確度±(0.1% of reading + 0.05 s)
リーケージカレントテスト仕様（対象モデル：8206 8256 8207 8257）
定格出力電圧0.0 – 277.0 VAC
出力電流16A AC
電圧範囲0.0 - 277.0 VAC
分解能0.1 V
確度±(1.5% of reading + 2 counts)
遅延時間範囲0.5 – 999.9 s (AC+DC)
　　　　　　　　　1.8-999.9 s (ACまたはDC かつ 自動レンジ)
　　　　　　　　　1.3-999.9 s (ACまたはDC かつ 固定レンジ)
分解能0.1 s
確度±(0.1% + 0.05s)
試験時間範囲0.0,0.5 – 999.9 s (AC+DC)
0.1-999.9 s (AC または DC)
(0 = Continuous)
分解能0.1 s
確度±(0.1% + 0.05 s)
リバースパワースイッチ　種類リバースパワースイッチ設定選択 ON/OFF/AUTO
　ON：逆電源
　OFF：通常
　AUTO: 自動極性反転
ニュートラルスイッチ単一故障状態の ON/OFF 選択
グランドスイッチクラス I 単一故障状態の ON/OFF 選択
タッチカレント　上限/下限（RMS）範囲0.0 uA - 999.9 uA
1000 uA - 10.00 mA
分解能0.1 uA / 1 uA / 10.00 mA
タッチカレント　上限/下限（Peak）範囲0.0 uA - 999.9 uA
1000 uA - 10.00 mA
分解能0.1 uA / 1 uA / 10.00 mA
タッチカレント　測定値（RMS）測定範囲１分解能 @ 範囲0.1 uA @ 0.0 uA - 32.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0 uA - 999.9 uA)
測定範囲2分解能 @ 範囲0.1 uA @ 28.0 uA - 130.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15Hz ＜ f ＜100KHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0uA - 999.9uA)
測定範囲3分解能 @ 範囲0.1 uA @ 120.0 uA - 550.0 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10.0 uA - 999.9 uA)
測定範囲4分解能 @ 範囲1 uA @ 400 uA - 2100 uA, frequency DC, 15 Hz - 1 MHz
測定確度DC , 15 Hz ＜ f ＜100 KHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHz : ±5% of reading (10 uA - 8500 uA)
測定範囲5分解能 @ 範囲1 uA @ 1800 uA - 8500 uA, frequency DC, 15 Hz - 1M Hz
測定確度DC , 15 Hz ＜ f ＜100 kHz: ±(2% of reading + 3 counts)
100 kHz ＜ f ＜ 1 MHZ : ±5% of reading (10 uA - 8500 uA)
測定範囲6分解能 @ 範囲0.01 mA @ 8.00 mA - 10.00 mA, frequency DC, 15 Hz – 100 kHz
測定確度DC, 15Hz ＜ f ＜ 100kHz : ±5% of reading (0.01mA -10.00mA )
タッチカレント　測定値（Peak）測定範囲１分解能 @ 範囲0.1 uA @ 0.0 uA -32.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲2分解能 @ 範囲0.1 uA @ 28.0 uA - 130.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲3分解能 @ 範囲0.1 uA @ 120.0 uA - 550.0 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲4分解能 @ 範囲1 uA @ 400 uA - 2100 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz < f < 1 MHz : ±10% of reading + 2 uA
測定範囲5分解能 @ 範囲1 uA @ 1800 uA - 8500 uA, frequency DC - 1 MHz
測定確度DC : ±(2% of reading + 2 uA)
15 Hz ＜ f ＜ 1 MHz : ±10% of reading + 2 uA
測定範囲6分解能 @ 範囲0.01 mA @ 8.0 mA -10.00 mA, frequency DC – 100 kHz
測定確度DC : ±(2% of reading + 3 counts)
15 Hz ＜ f ＜ 100 kHz : ±10% of reading + 2counts
MD回路モジュール
MD1UL544NP, UL484 , UL923, UL471, UL867, UL697
MD2UL544P
MD3IEC 60601-1
MD4UL1563
MD5IEC60990 Fig4-U1, IEC60950
MD6IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, IEC60065, IEC61010
MD7IEC60990 Fig5 U3, IEC60598-1
External MDBasic measuring element 1k ohm
Scope Output InterfaceBNC type connector on rear panel for Oscilloscope connection
MD voltage limitMaximum 70VDC
MD Component AccuracyCapacitors = 5%
Resistors = 1%
内蔵AC電源仕様（対象モデル：8207　8257）
定格出力電圧0 - 150.0 V / 0 - 277.0 V
出力電流4.20 A (0-150 V) / 2.10 A (0-277 V)
出力電力630 VA and 500 W
THD (全高調波歪み)≤ 1% @ 45-500Hz(80 - 140 Vac または 160 - 277 Vac）(抵抗負荷)
クレストファクタ＞3
設定電圧設定範囲Low Range：0.0 - 150.0 V
High Range：0.0 - 277.0 V
設定分解能0.1
設定確度± (1.5% of setting + 2 counts)
周波数設定範囲45.0 Hz - 99.9 Hz
100 Hz - 500 Hz
設定分解能0.1 Hz / 1 Hz
設定確度± 0.1 % of setting
電流リミット設定範囲4.20 A / 2.10 A
分解能0.01 A
設定確度± (2 % of setting +2 counts)
OC フォールドバック設定範囲4.20 A / 2.10 A
分解能0.01 A
設定確度± (2 % of setting +2 counts)
応答時間＜ 1500 ms
測定電圧測定範囲0.0-277.0 V
測定分解能0.1 V
測定確度± (1.5 % of reading +2 counts)
電流測定範囲0.00-16.00 A
測定分解能0.01 A
測定確度± (2 % of reading +2 counts)
電力測定範囲0 - 4500 W
測定分解能1 W
測定確度± (5% of reading +3 counts) for PF > 0.100
力率測定範囲0.000-1.000
測定分解能1E-3
測定確度± (8 % of reading +5 counts)
周波数測定範囲45 - 500 Hz
測定分解能0.1 Hz
測定確度±0.1Hz
保護機能過電流保護、過熱保護、過電圧保護、過電力保護
その他の機能
メモリ10000 steps
表示器解像度800x480　TFT LCD
校正内蔵プログラムと外部測定器により可能
自動校正アラート機能により、次の校正時期を通知。
アラーム音量レンジ0～9 (0 = OFF、1 = 音量最小、9 = 音量最大)
インターフェース
USBハードウェアUSB＆RS232C / GPIB / LAN （標準・いずれか選択可能）
ターミネータ受信時LF,送信時LF
PLC リモートコントロール入力 : Test、Reset、ファイル呼出1～3
ハードウェア インターロック：インターロック信号が無効の場合、
正弦波とアンプのリレーを直接制御します。
出力 : Pass、Fail、Test-in-Process
(出力リレー接点の定格は 1 AAC / 125 VAC、0.5 ADC / 30 VDC)
一般仕様
供給電源入力定格単相2線
入力電圧/周波数100 VAC / 200 VAC ± 10 %、50/60 Hz ±5 %
入力電力最大負荷時750 VA
質量本体のみ32 kg
外形寸法 (W×H×D)突起部含まず430 × 133 × 500 mm(高さ 3U)
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 % RH ～ 85% RH (結露なし)
保存温度 -20 ℃～ +60 ℃
保存湿度20% RH ～ 85% RH (結露なし)
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-出力間AC 1500 V、1 分間印加で異常なし
入力-FG間AC 1500 V、1 分間印加で異常なし
絶縁抵抗入力-FG間DC 500 V、30 MΩ 以上
付属品
取扱説明書× 1
電源ケーブル× 1
ヒューズ10 A / 250 VAC(スローブロー) (品番：38503)
インターロック解除コネクタ× 1 (品番：38075)
高電圧ケーブル× 3 (品番：04040A-08)
高電流出力ケーブル× 1 (品番：38489)
リターンケーブル× 1 (品番：02100A-13)
高電流リターンケーブル× 1 (品番：38490)
USBケーブル 1.8 m× 1 (AB-Type)　(品番：39066)
アダプターボックス× 1
(品番：38482)		―
アダプターボックス―× 1
(品番：38578)
3U ラック マウント ハンドル× 2　(品番：38787)
3U ラック マウント ブラケット× 2　(品番：38788)
ねじ M4 x 12mm FHMS× 4 (ラック マウント ハンドル用)　(品番：38549)
FAQ Categories
プロダクトガイド
前の記事
交流電子負荷装置
2018-02-26
次の記事
ユニット型双方向電源
2018-02-26
