チラーって、そもそもナニ？

はじめに

チラー（Chiller）は「冷たい水（チルド水）」をつくる大きな冷蔵庫です。その冷たい水をサーバ室の空調機（CRAC/CRAH）や液冷装置に送り、サーバが出す熱を回収します。電気を使って冷やす＝運用コストがかかるので、効率よく・止めずに動かすことが重要です。

なぜデータセンターにチラーが必要？

サーバは電力＝熱を出す機械。たくさん集まると室温はすぐに上昇します。熱が逃げないと、性能低下・故障・停止のリスクは避けられません。チラーは、室内で吸い取った熱を水に乗せて外へ運び、屋外で大気に捨てるための“心臓部”です。

冷える仕組み

チラーの中では、冷媒がぐるぐる回って熱を運びます。名前だけ知っていればOKです。

蒸発器	冷媒が蒸発して周囲の熱を奪う。ここで水を冷やす（＝チルド水を作る）。
コンプレッサ	冷媒ガスを圧縮して高温・高圧にする。
凝縮器	冷媒が液化しながら熱を外へ捨てる（空気や冷却塔の水に放熱）。
膨張弁	冷媒の圧力を下げ、また熱を吸える状態に戻す。

この循環で、チラーは6〜14℃程度の冷たい水を作り続けます（施設方針や装置により幅あり）。

データセンターの冷却の全体像

• サーバ室で熱を回収
  空冷：CRAC/CRAH（空調機）がチルド水コイルで空気を冷やす
  液冷：CDU（Coolant Distribution Unit）や背面ドア熱交換器、直結液冷、浸漬冷却など
• 熱を屋外へ搬送

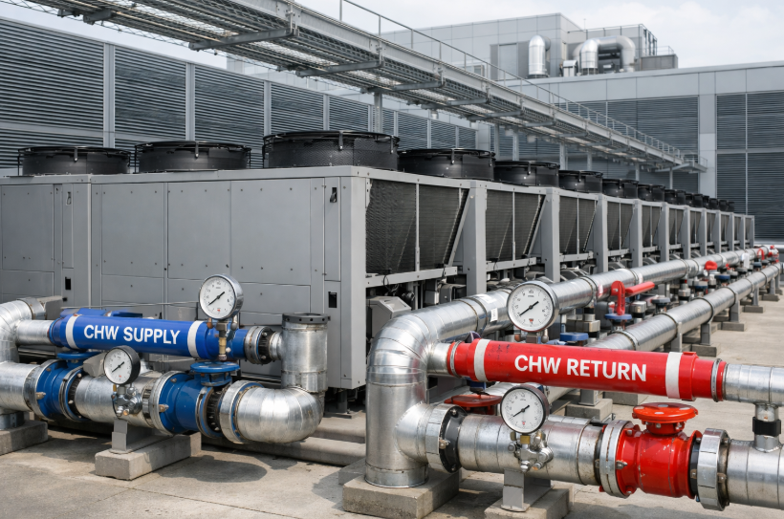

  チルド水配管（供給・戻り）でサーバ室⇔チラーを循環
• 屋外で放熱
  空冷式ならドライクーラー/空冷凝縮器へ、
  水冷式なら冷却塔へ熱を捨てる

チラーの種類と特徴

• 空冷チラー
  • 放熱相手：外気（大型ファンとフィン）
  • 強み：水が不要、構成がシンプル、据付が比較的容易
  • 注意：外気温が高い地域では効率が落ちやすい
• 水冷チラー（＋冷却塔）
  • 放熱相手：冷却塔の水
  • 強み：高外気温でも高効率（大型DCに多い）
  • 注意：冷却塔の水管理（スケール・レジオネラ対策）や用水確保が必要
• コンプレッサ方式の違い
  • スクロール/スクリュー：中小〜中規模で一般的、部分負荷も得意
  • ターボ（遠心・磁気軸受型など）：大規模・高効率、低騒音、初期費用は大きめ
• 電力を抑える工夫
  • 変速（インバータ）ファン・ポンプ、可変流量（VFD）、高い設定温度のチルド水運用、
  • フリークーリング（外気が冷たい時はコンプレッサ停止/補助）など

最近のトレンド

• 液冷（ダイレクト・チップ冷却や浸漬）の採用拡大
  • 高発熱ラック（AI/HPC）で空気だけでは追いつかないため、チラー＝液冷の熱源として重要度UP。
  • CDUでIT側クーラントとチルド水を熱交換。
• フリークーリング/エコノマイザ
  • 寒冷・中間期は外気温を活用、コンプレッサの稼働を減らす。電力とコストを削減。
• 低GWP冷媒・漏えい監視
  • 環境配慮の冷媒選択と検知システムの整備が進む。
• 高温チルド水運用
  • ASHRAEガイドラインに沿い、IT機器の許容温度範囲を活かして供給12〜18℃など高め設定にし、効率改善。
• 水使用の最適化
  • WUE（水使用効率）や水リスクの観点で、空冷化・ハイブリッド化・閉ループ化の検討が増加。

設計・運用で見るべきポイント

• 負荷に合わせた容量と冗長化
  • 例：N+1や2Nで故障や保守でも冷却を継続。部分負荷効率（IPLV/COP）を重視。
• 気候と立地
  • 寒冷地：フリークーリング有利／高温多湿地：水冷やスプレー支援を検討。
• 電力と水のコスト/制約
  • 電気料金・需要家契約、用水許容量、排熱の規制・騒音。
• 配管・流量・温度差
  • ΔT（供給−戻り）を適切化し、ポンプ電力を抑える。バランス弁・差圧制御も重要。
• 監視と自動化
  • BMS/DCIMで温度・圧力・流量・電力を常時監視、アラーム・自動切替。
• 保守
  • 冷媒・油・フィルタ・水処理、冷却塔の定期洗浄、バルブ点検、振動・騒音のチェック。

FAQ

用語一覧

• チルド水（CHW）：チラーが作る冷水（例：12℃供給→戻り18℃など）。
• CRAC/CRAH：サーバ室の空調機。CHWコイルで空気を冷却。
• CDU：液冷配管の要、ITクーラントとCHWを熱交換。
• COP/IPLV：効率指標（大きいほど省エネ）。
• PUE/WUE：施設全体の電力/水使用効率指標。
• N+1/2N：冗長化構成の略語。

まとめ

チラーは「冷たい水を作り、ITの熱を外へ逃がす」装置。

種類は空冷/水冷。気候・規模・水制約で最適解が変わる。

効率化のカギは温度設定・フリークーリング・可変速、そして冗長化と保守。
