PFCが必要な理由って、そもそもナニ？

はじめに

電化製品のカタログを見ていると、たまに「PFC回路搭載」という文字を目にすることがあります。パソコンの電源ユニットやLED照明、エアコンなどでよく見かけるこの「PFC」。一体これは何のために必要なのでしょうか？　実は、これには「電気をいかに効率よく使うか」という深い話が隠されているのです。

「力率」って何？電気の”もったいない”の正体とは

電気には「働く電気」と「働かない電気」がある

まず、「力率」という概念を理解する必要があります。難しそうに聞こえますが、実はシンプルな話です。

電気には大きく分けて2種類あります：

1. 有効電力（働く電気）：実際に仕事をする電気。照明を光らせたり、モーターを回したり、熱を発生させたりする
2. 無効電力（働かない電気）：電線の中を行ったり来たりするだけで、実際の仕事には使われない電気

ビールで例えると...

力率 = ビールの量 ÷ ジョッキ全体の量

つまり、力率が高いほど効率が良い状態というわけです。

なぜ「働かない電気」が発生するの？

コンデンサとコイルの性質

電気機器の中には、コンデンサやコイル（インダクタ）という部品がよく使われています。これらの部品には特殊な性質があります：

• コイル： 交流の流れを妨げる性質があり、電流の流れを「遅らせる」
• コンデンサ： 交流を通しやすい性質があり、電流の流れを「早める」

この「タイミングのズレ」が無効電力を生み出す原因なのです。

整流回路の問題

特に問題なのが、交流電源（コンセント）から直流に変換する「整流回路」です。

パソコンやテレビなど、ほとんどの電化製品は内部で直流を使っています。そのため、コンセントの交流を直流に変換する必要があります。

従来の単純な整流回路では

• 電圧が高いときだけ、瞬間的に大量の電流を吸い込む
• 電流波形が歪んで「パルス状」になる
• 結果として、力率が0.5～0.7程度に低下してしまう

力率が悪いと困ることは？

1. 電力会社と送電線への負担

力率が悪いと、実際に使う電力よりも大量の電流が電線を流れます。

例えば

• 実際に使う電力：1000W
• 力率が0.5の場合：電線には2000W分の電流が流れる

これにより

• 送電線が無駄に太くなる
• 送電時の損失（熱として逃げる）が増える
• 発電所の設備が大型化する

2. 大口需要家には料金的なペナルティ

工場やビルなどの大口契約では、力率が悪いと電気料金が割増しになります。逆に力率を改善すると割引されることも。

一般家庭では直接の料金影響はありませんが、社会全体としてのエネルギー効率は悪化します。

3. 電気機器への悪影響

力率が悪いと電流波形が歪むため次のような悪影響が発生します。

• 他の機器にノイズを発生させる
• ブレーカーが落ちやすくなる
• 配線が発熱しやすくなる

PFC回路の登場：電気を綺麗に使う技術

PFCが行う「力率改善」とは

PFC（Power Factor Correction：力率改善回路）は、この力率の問題を解決する回路です。

具体的には

• 電流を滑らかに、正弦波に近い形で吸い込む
• 電圧と電流の位相（タイミング）を合わせる
• 結果として力率を0.9以上（理想的には0.99以上）に改善

2つのタイプのPFC

1. パッシブPFC（受動的PFC）
   • コイルとコンデンサだけで構成
   • シンプルで安価
   • 力率は0.7～0.8程度まで改善
   • 重くて大きい
   • 低価格の電源ユニットに使用

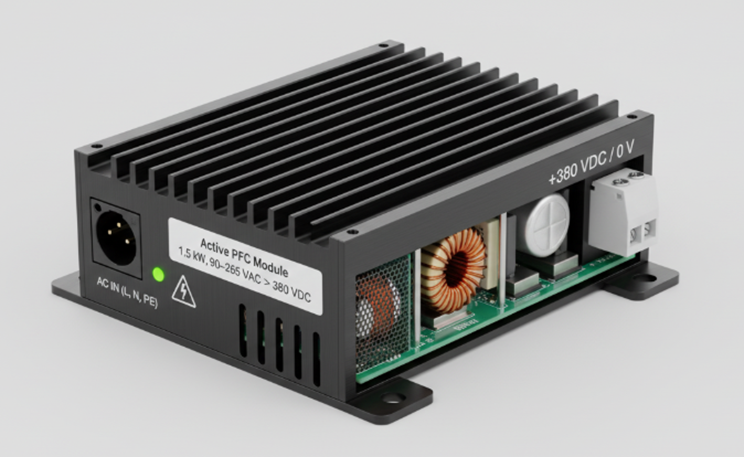

2. アクティブPFC（能動的PFC）
   • トランジスタなどの能動素子を使って積極的に制御
   • 力率を0.95～0.99まで改善可能
   • 小型軽量
   • 入力電圧の範囲が広い（100V～240V対応など）
   • コストは高め
   • 高品質な電源ユニットに使用

PFCが必要な理由：世界的な規制

国際的な調和の流れ

1990年代後半から、世界各国で電子機器の高調波規制が始まりました。

• IEC 61000-3-2：国際規格
• 欧州：CE マーキング取得に必須
• 日本：高調波抑制対策ガイドライン

一定以上の消費電力を持つ機器には、力率改善が義務付けられています。

なぜ規制が必要になったのか

電子機器の爆発的な普及により：

• 1980年代：電子機器はまだ少数
• 2000年代：パソコン、テレビ、LED照明など電子機器だらけに
• 結果：電力系統全体の力率が悪化する懸念

一台一台は小さな影響でも、何億台も集まると電力系統への負担は無視できなくなります。

PFC搭載製品のメリット：使う側の利点

1. 電気代の節約（間接的）
   家庭用電気料金は基本的に有効電力で計算されるため、直接的な節約効果は限定的です。しかし
   • 配線での損失が減る
   • ブレーカー容量を有効活用できる
   • 長期的には社会全体のコスト削減に貢献
2. 安定した動作
   • 電圧変動に強い
   • ノイズが少ない
   • 他の機器への悪影響が少ない
3. 世界中で使える
   アクティブPFC搭載機器は、多くの場合
   • 100V～240Vの広範囲に対応
   • 海外でもそのまま使用可能（プラグ形状は別として）

身近なPFC搭載製品

パソコンの電源ユニット

• 80 PLUS認証：効率とPFCの両方を考慮した規格
• Bronze、Silver、Gold、Platinum、Titaniumなどのグレード
• 高グレードほど力率も優秀

LED照明

• 調光機能付きLED照明には必須
• ちらつき防止にも効果

エアコン・冷蔵庫

• インバーター制御の機器には標準搭載
• 省エネ性能の向上に貢献

スマホ充電器・ノートPC ACアダプター

• 小型化と高効率化のために採用
• 急速充電対応製品にはほぼ必須

まとめ

PFC回路は、私たちが普段意識することのない「縁の下の力持ち」です。

• 電力会社：送電効率の向上、設備の有効活用
• 環境：エネルギー損失の削減、CO2削減に貢献
• 利用者：安定動作、グローバル対応、長期的なコスト削減

一つ一つの機器での改善効果は小さくても、何億台もの機器が改善されれば、社会全体としては巨大な省エネ効果になります。

次に「PFC搭載」の文字を見かけたら、「ああ、これは電気を綺麗に使ってくれる製品なんだな」と思い出してみてください。環境に優しく、電力系統にも優しい、そんな技術なのです。
