デッドタイムって、そもそもナニ？
kg_master
はじめに
パワーエレクトロニクス（パワエレ）の勉強をしていると、必ず出てくる「デッドタイム」という言葉。なんだか物騒な名前ですが、実はとても大切な概念なんです。今回は、このデッドタイムについて、初心者の方にもわかりやすく解説していきます。
そもそもなぜデッドタイムが必要なの？
スイッチの「貫通事故」を防ぐため

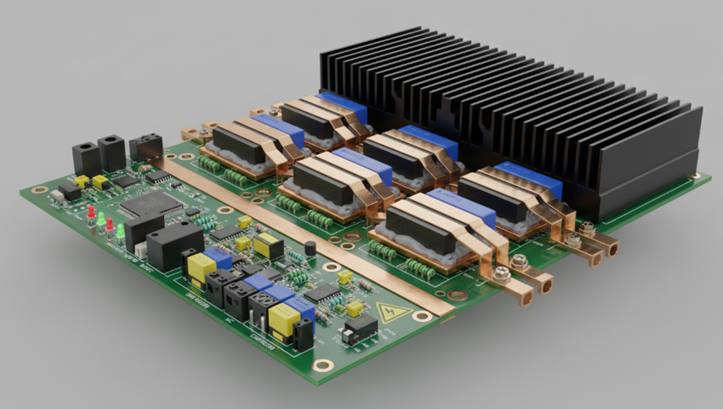

パワエレ回路では、モーターを動かしたり、電圧を変換したりするために、2つのスイッチ（トランジスタ）を交互にON/OFFすることがよくあります。

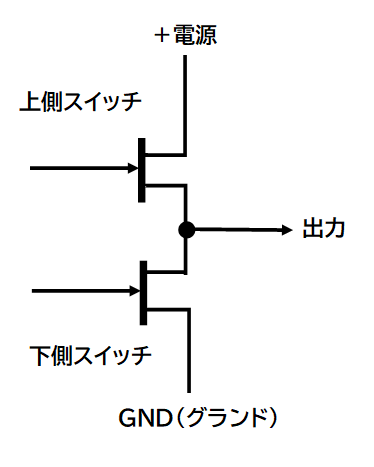

例えば、こんな構成を考えてみましょう：
理想的には、「上側スイッチがONの時は下側がOFF、下側がONの時は上側がOFF」となるはずです。
合わせて読みたい
でも、ここに大きな落とし穴があります！
スイッチの切り替えには「時間差」がある

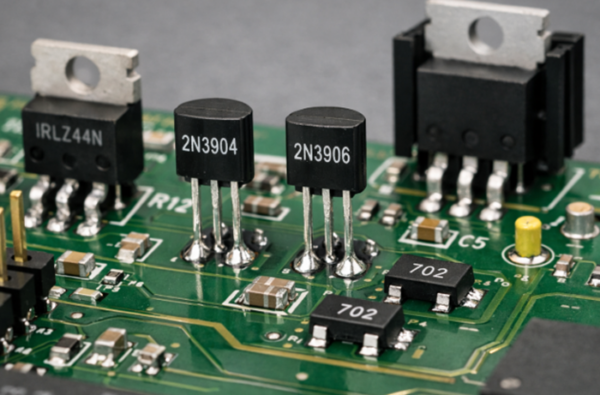

実際のスイッチ（MOSFET、IGBTなど）は、ON/OFFの切り替えに僅かながら時間がかかります。
- ターンオン時間：OFF→ONになるまでの時間
- ターンオフ時間：ON→OFFになるまでの時間
もし、上側スイッチをOFFにすると同時に下側スイッチをONにしようとすると...
一瞬だけ、両方のスイッチが同時にONになってしまう瞬間が発生する可能性があります！
これを「貫通電流（シュートスルー電流）」と呼びます。
貫通電流の恐怖
両方のスイッチが同時にONになると、電源からグランドまで一直線に電流が流れてしまいます。これは：
- 大電流が流れてスイッチが破壊される
- 発熱して回路が焼ける
- ノイズが発生する
といった深刻な問題を引き起こします。
合わせて読みたい
デッドタイムの正体
「休憩時間」を作る
この貫通電流を防ぐために導入されるのが「デッドタイム」です。

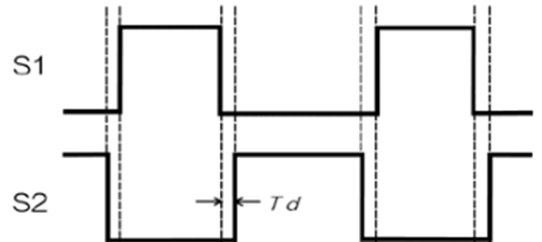

デッドタイムとは、両方のスイッチ（下図ではS1, S2）がOFFになっている「休憩時間」のこと。
S1をOFFにしてから、少し待って（Td: デッドタイム）、それからS2をONにします。
どのくらいの時間？
典型的なデッドタイムは：
- 数百ナノ秒～数マイクロ秒程度（0.0000001秒くらい！）
スイッチング素子の種類によって異なります：
- 高速なMOSFET：短めのデッドタイム（500ns程度）
- IGBTなど：長めのデッドタイム（1～3μs程度）
合わせて読みたい
デッドタイムの「副作用」
デッドタイムは必要なものですが、実は完璧ではありません。いくつかの副作用があります。
- 出力電圧の歪み
デッドタイム中は両方のスイッチがOFFなので、出力電圧が理想値からずれてしまいます。これを「デッドタイム誤差」と呼びます。 - 低速域での影響
モーター制御などで回転数が遅い時（電流が小さい時）には、デッドタイムの影響が相対的に大きくなり、トルクリップルなどの問題が出やすくなります。 - 長すぎても短すぎてもダメ
- 短すぎる：貫通電流のリスク
- 長すぎる：歪みが大きくなる、効率低下
適切な値を設定することが重要です。
実際の回路での工夫
現代のパワエレ回路では、デッドタイムをうまく扱うための様々な工夫がされています。
デッドタイム補償
マイコンやDSPで出力電圧の歪みを計算して、あらかじめ補正をかける技術です。
合わせて読みたい
適応型デッドタイム
回路の状態（電流の大きさや方向）に応じて、デッドタイムの長さを動的に変える技術もあります。
まとめ
デッドタイムとは：
- パワエレ回路で、上下のスイッチが両方ともOFFになっている「安全な休憩時間」
- 貫通電流を防ぐために必要不可欠
- 数百ナノ秒～数マイクロ秒という極めて短い時間
- 必要だけど、副作用（出力歪み）もある
「死んだ時間（Dead Time）」という名前は物騒ですが、実は回路を守るための「優しい配慮」だったんですね。
パワエレ回路を設計する時、このデッドタイムをどう設定し、どう補償するかが、性能を左右する重要なポイントになります。小さいけれど、とっても大切。それがデッドタイムなのです！
