ツイストペアって、そもそもナニ？
kg_master
はじめに
パソコンやインターネット、センサー配線などでよく使われる「ツイストペア（撚線）」。名前は聞いたことがあっても、「なぜわざわざねじっているの？」と思ったことはありませんか？
今回は、初心者の方にもわかるように、ツイストペアの仕組みとその効果をやさしく解説します。
ツイストペアとは？

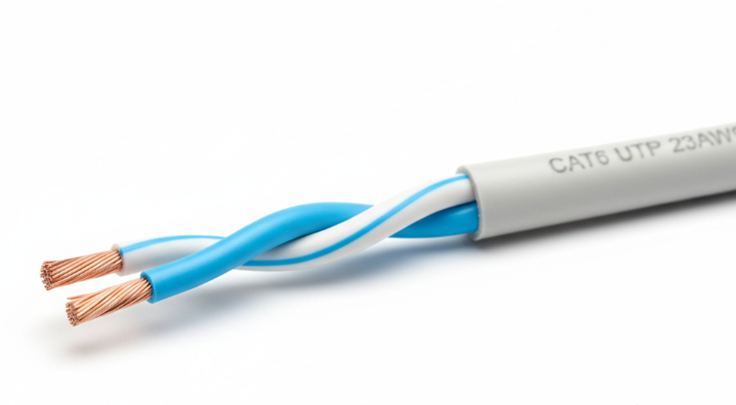

ツイストペアとは、2本の導線をより合わせ（ねじって）作ったケーブルのことです。英語では Twisted Pair（ねじられたペア）と呼ばれます。
たとえば、LANケーブルの中をのぞくと、色分けされた線が2本ずつクルクルとねじられています。あれがツイストペアです。
どうして、わざわざねじるの？
実はこの「ねじり」には、とても大事な意味があります。
それは――
ノイズ（電気的な雑音）に強くするため
なのです。
ノイズとは？
ノイズとは、本来の信号とは関係ない、余計な電気のゆらぎのこと。
たとえば：
- 近くの電源ケーブル
- モーター
- 無線機器
- 雷
- スマートフォン
こうしたものは、目に見えない電磁波を出しており、その影響を受けると信号が乱れてしまうことがあります。このような信号の乱れによって機器の誤動作を招くことがありますので注意が必要です。
ねじると、なぜノイズに強くなるの？
ここが一番大事なポイントです。
単純な「平行線」の場合
平行線全体としては電流の流れに沿って渦巻き状に連続的に発生する磁界が合成された結果、斜めに同じ向きに磁束が走る事になります。同じ方向に走る磁束は互いに加算されますので、結果的に平行線で発生する磁界は強められる事になります。
ねじった「ツイストペア線」の場合

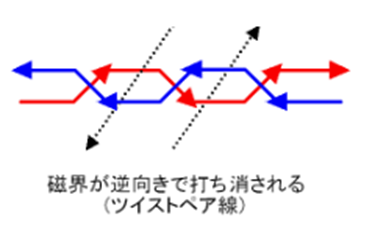

これに対してツイストペア線は一対のペアに着目すれば、これは平行線となんら変わりありませんので同じ状態になります。しかし隣接するペア同士を比べると、1本1本の電流（磁界）の方向が逆向きになりますので当然、合成磁界の向きも反対になります。つまり交互に逆向きに磁界が発生しますので、隣接するペア同士では互いに磁界が打ち消しあう事になります。
これを「ノイズキャンセル効果」と呼びます。
ねじることの追加効果
さらに、ねじることにはもうひとつ重要な意味があります。
もし2本の線が平行のままだと、
- 片方だけが強いノイズを受けやすい
- 受けるノイズに差が出る
という問題が起きます。
しかし、ねじっておけば、
- 上になったり
- 下になったり
- 左になったり
- 右になったり
位置が常に入れ替わるため、
平均すると同じだけノイズを受ける
のです。
これがツイストペア最大の工夫です。
どんなところで使われている？
ツイストペアは、私たちの身近なところで大活躍しています。
- LANケーブル
インターネット通信に必須。高速通信ができるのは、ツイストペアのおかげでもあります。 - 電話線
昔から使われている代表例。 - USBやHDMIの内部配線
高速デジタル信号ではほぼ必須。 - センサー配線
微弱な信号を扱う現場で重宝されます。
合わせて読みたい
さらに進化したツイストペア
ノイズが特に強い環境では、
- アルミ箔で包んだ「シールド付きツイストペア」
- 編組シールド付きケーブル
なども使われます。でも基本は、まず「ねじる」ことが第一歩なのです。
合わせて読みたい
まとめ
ツイストペアとは、
ノイズに強くするために、2本の線をねじったケーブル
です。
ねじることで：
- 外部ノイズを打ち消せる
- 信号が安定する
- 高速通信が可能になる
という大きなメリットがあります。
一見ただの「クルクルした線」ですが、そこには電気の知恵がぎゅっと詰まっているのです。
