ワイドバンドギャップ半導体って、そもそもナニ？

はじめに

スマートフォンもパソコンも、電気自動車も、すべて「半導体」で動いていますが、最近になって「ワイドバンドギャップ半導体」という言葉をニュース等で見かけることが増えてきました。一体これは何なのでしょうか？

この記事では、専門用語をできるだけ避けて、ワイドバンドギャップ半導体の正体をわかりやすく解説していきます。

そもそも「ギャップ」とは？

半導体の「バンドギャップ」とは

物質の中の電子は、自由に動けるわけではありません。特定のエネルギーレベルにしかいられないのです。これを「バンド」と呼びます。

想像してみてください。2階建ての家があって、1階には電子がぎっしり詰まっています（これを「価電子帯」と言います）。2階は空いていて、ここに電子が上がると自由に動けます（これを「伝導帯」と言います）。この1階と2階の間の「階段」の高さが「バンドギャップ」なのです。

• バンドギャップが小さい：電子が簡単に2階に上がれる → 電気が流れやすい
• バンドギャップが大きい：電子がなかなか2階に上がれない → 電気が流れにくい

「ワイド」バンドギャップの意味

「ワイド」は「広い」という意味。つまり、ワイドバンドギャップ半導体とは、階段が高い（エネルギーの差が大きい）半導体のことなのです。

従来の半導体：シリコン君の話

シリコンの特徴

私たちが今使っているほとんどの電子機器には、「シリコン（Si）」という半導体が使われています。バンドギャップは約1.1電子ボルト（eV）です。

シリコンの良いところ：

• 製造技術が成熟している：70年以上研究されてきた
• 安価：原料の砂から作れる
• 加工しやすい：大きな結晶を作りやすい

でも、シリコンには限界もあります：

• 高温に弱い：150℃を超えると性能が落ちる
• 高電圧に弱い：厚くしないと壊れやすい
• 電力損失が大きい：エネルギーを熱として失う

ワイドバンドギャップ半導体の登場

代表的な材料たち

ワイドバンドギャップ半導体には、いくつかの種類があります：

1. 炭化ケイ素（SiC：シリコンカーバイド）
   • バンドギャップ：約3.3eV（シリコンの3倍）
   • 特徴：シリコンとカーボンの化合物
   • 用途：電気自動車、鉄道、太陽光発電

2. 窒化ガリウム（GaN：ガンとも呼ばれる）
   • バンドギャップ：約3.4eV
   • 特徴：青色LEDの材料でもある（ノーベル賞受賞）
   • 用途：スマホ充電器、5G基地局
3. ダイヤモンド
   • バンドギャップ：約5.5eV
   • 特徴：究極のワイドバンドギャップ半導体
   • 用途：研究段階、将来の宇宙・核融合技術
4. 酸化ガリウム（Ga₂O₃）
   • バンドギャップ：約4.8eV
   • 特徴：次世代の期待の星
   • 用途：開発段階

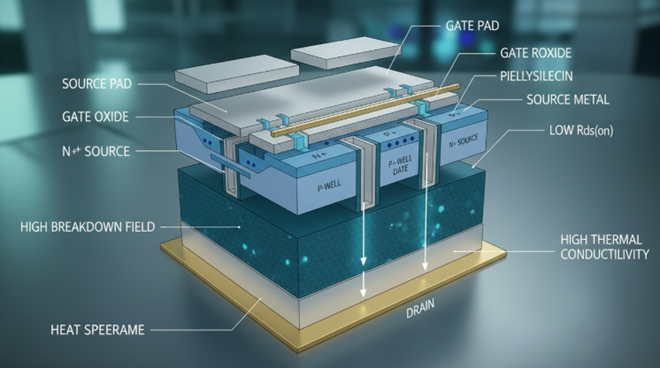

なぜワイドバンドギャップがすごいのか？

1. 高温でも平気！

シリコン：「暑い... 150℃超えたらもうダメ...」 SiC：「200℃？ 全然余裕！」

ワイドバンドギャップ半導体は、バンドギャップが大きいため、熱エネルギーを与えられても電子が勝手に動き出しにくいのです。これにより、高温環境でも安定して動作できます。

身近な例：

• 電気自動車のモーター制御装置
• 真夏の屋外に置かれた太陽光パネルの制御装置

2. 高電圧に強い！

バンドギャップが広いということは、電子が「壊れる」ために必要なエネルギーも大きいということ。つまり、高い電圧をかけても壊れにくいのです。

これが意味すること：

• 薄くても高電圧に耐えられる
• 装置を小型化できる
• 同じ大きさなら、より高い電圧を扱える

3. 電力損失が少ない！

電気を流すとき、どうしても「熱」として失われるエネルギーがあります。これが電力損失です。

ワイドバンドギャップ半導体の構造上の特性により、電気の流れやすさ（オン時）と止めやすさ（オフ時）のバランスが優れています。

数字で見ると：

• シリコンの電力損失：100とすると
• SiCの電力損失：約30
• → 70%の省エネ！

私たちの生活への影響

すでに使われている場所

1. スマホの急速充電器
   最近の小型で高速な充電器には、GaNが使われています。
   • 従来品：大きくて重い、充電に時間がかかる
   • GaN充電器：手のひらサイズ、30分で80%充電
2. 電気自動車（EV）
   テスラなどの最新EVには、SiCパワー半導体が採用されています。
   • 航続距離が5〜10%伸びる
   • 充電時間が短くなる
   • モーターが小型化できる
3. 鉄道
   新幹線や電車のモーター制御にもSiCが導入され始めています。
   • 消費電力が10〜20%削減
   • 装置の小型化で車両が軽くなる

これから期待される分野

1. 再生可能エネルギー
   太陽光や風力発電の電力変換装置に使えば、発電効率が向上します。
2. データセンター
   サーバーの電源装置に使えば、膨大な電力を節約できます。

3. 航空・宇宙
   高温・高放射線環境でも動作するため、エンジン制御や宇宙探査機に最適です。

なぜまだ普及していないの？

1. 価格が高い
   • シリコンウエハー：直径30cmで数千円
   • SiCウエハー：直径15cmで数万円

     シリコンの製造技術は70年の蓄積がありますが、ワイドバンドギャップ半導体はまだ発展途上です。
2. 製造が難しい
   特にSiCは、非常に高い温度（2000℃以上）で結晶を成長させる必要があり、大きな結晶を作るのが困難です。
3. 結晶の欠陥
   ワイドバンドギャップ半導体は、シリコンに比べて結晶欠陥が多く発生しやすく、これが性能と信頼性に影響します。
4. 設計ノウハウの不足
   回路設計のノウハウがまだ十分に蓄積されていません。シリコン用の設計をそのまま使えないのです。

日本の技術と世界の競争

日本の強み

実は、日本はワイドバンドギャップ半導体で世界トップクラスの技術を持っています。

代表的な企業：

• ローム：SiCパワー半導体の先駆者
• 三菱電機：鉄道用SiCシステム
• 富士電機：産業用パワーモジュール

ノーベル賞も： 2014年、青色LED（GaN）の発明で、日本人3名がノーベル物理学賞を受賞しました。

世界の競争状況

• アメリカ：Cree（Wolfspeed）がSiC基板で世界シェア首位
• ヨーロッパ：EV普及に合わせて積極投資
• 中国：国家戦略として大規模投資

未来予測：10年後の世界

2035年の姿

専門家の予測によれば：

1. 電気自動車
   • ほぼすべてのEVにSiCを搭載
   • 航続距離1000km超えが当たり前に
   • 充電時間は10分程度に
2. 家庭の電化製品
   • エアコン、冷蔵庫の電気代が半分に
   • 太陽光パネル＋蓄電池システムが標準装備
3. データセンター
   • 消費電力が現在の半分以下に
   • CO₂排出量の大幅削減

4. 価格
   • 量産効果でシリコンとの価格差が縮小
   • 省エネ効果を考えればコスト回収可能に

まとめ：なぜ今、注目されているのか

ワイドバンドギャップ半導体が注目される理由は、3つの大きな流れと重なっているからです：

1. 脱炭素社会への移行
   電力損失を減らすことは、地球温暖化対策の重要な鍵です。
2. 電動化の加速
   EVの普及には、効率的なパワー半導体が不可欠です。
3. 5G・データ社会の到来
   膨大なデータを処理するには、省エネな電源が必要です。

おわりに

ワイドバンドギャップ半導体は、決して遠い未来の技術ではありません。あなたのスマホ充電器に、もしかしたら電車に、すでに使われているかもしれません。

「バンドギャップが広い」という、たった一つの物理的特性が、高温に強く、高電圧に耐え、電力損失が少ないという3つの大きなメリットを生み出しています。

製造コストや技術的課題はまだありますが、世界中の研究者と企業が解決に向けて取り組んでいます。10年後には、私たちの生活のあらゆる場面で、この「階段の高い半導体」が活躍しているでしょう。

次にニュースで「ワイドバンドギャップ半導体」という言葉を見たら、「ああ、あの階段が高い半導体ね」と思い出してみてください。きっと記事の内容がより理解しやすくなるはずです。
