はじめに
電子回路やデジタル信号の話をしていると、よく出てくる言葉――ノイズマージン。
なんとなく「ノイズに強いってこと？」と感じるかもしれませんが、実際にはどういう意味なのでしょうか？
今回は、初心者の方にもわかるように、できるだけやさしく解説していきます。
ノイズとは？
まずは「ノイズ」から。
電子回路の世界でいうノイズとは、
本来ほしくない“余計な電気信号”のことです。
たとえば：
- 近くのモーターやスイッチから出る電磁ノイズ
- 電源のゆらぎ
- 配線に入り込む外来ノイズ
- スマホや無線からの影響
こうしたノイズが信号に重なると、本来「0」だったはずの信号が揺れてしまうことがあります。
デジタル信号は「０」と「１」だけ
デジタル回路では、基本的に信号は2つしかありません。
- 0（ロー）
- 1（ハイ）
たとえば5V電源の回路なら、ざっくり言うと：
- 0V付近 → 「0」
- 5V付近 → 「1」
と判断します。
でも実際の回路では、
「2.5Vぴったりを境界にしている」わけではありません。
そこがポイントです。

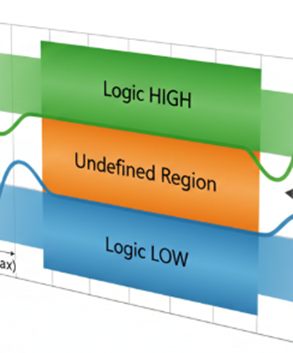

どこからが「０」でどこからが「１」？
実はデジタルICには、
- ここまでなら確実に0とみなす
- ここからなら確実に1とみなす
という“安全な範囲”が決まっています。
たとえば（あくまで例です）：
- 0V～0.8V → 確実に「0」
- 2.0V～5V → 確実に「1」
では、0.8V～2.0Vの間は？
ここは「どっちかわからない危険ゾーン」です。
ノイズマージンとは？
ここで登場するのがノイズマージンです。
ノイズマージンとは、
ノイズが乗っても、まだ安全に「0」や「1」と判定できる余裕のこと
言いかえると、
- 「どれだけ電圧がズレても大丈夫か？」
- 「どれだけノイズに耐えられるか？」
という“安全の余白”です。
例え話で考えてみよう
ノイズマージンは、橋の幅に似ています。
- 橋がとても広い → 多少フラついても落ちない
- 橋が細い → 少しズレただけで落ちる
ノイズマージンが大きい回路は、
ノイズが多少乗っても誤動作しません。
ノイズマージンが小さい回路は、
ちょっとしたノイズで誤動作してしまいます。
合わせて読みたい
なぜノイズマージンが大事なの？
もしノイズマージンが小さいと…
- LEDがチカチカ誤動作する
- マイコンが誤判定する
- 通信データが壊れる
- リレーが勝手に動く
といった問題が起きます。
特に：
- 配線が長い
- モーターが近くにある
- 高速信号を扱う
こうした環境ではノイズマージンが非常に重要になります。
合わせて読みたい
ノイズマージンを大きくするには？
いくつか方法があります。
- 電圧レベルに余裕を持たせる
3.3V系と5V系を混在させない、など。 - シュミットトリガ入力を使う
あいまいな電圧変化をカチッと切り替えてくれます。 - 配線を短くする
アンテナのようにノイズを拾うのを防ぎます。 - プルアップ／プルダウン抵抗を入れる
信号を安定させます。 - デカップリングコンデンサを入れる
電源のゆらぎを抑えます。
合わせて読みたい
まとめ
ノイズマージンとは――
「ノイズに対する安全の余裕」
です。
- デジタル回路が正しく動くための“保険”
- 誤動作を防ぐための“余白”
- 安定動作のための“安心スペース”
と考えるとわかりやすいでしょう。
