ブリーダ抵抗って、そもそもナニ？

はじめに

電子回路の世界には、ちょっと変わった名前の部品があります。
そのひとつが 「ブリーダ抵抗」というものです。

「ブリーダって何？」「どこで使うの？」
そんな疑問を持つ初心者の方に向けて、やさしく解説していきます。

ブリーダ抵抗とは？

ブリーダ抵抗とは、

コンデンサなどにたまった電気を、安全のためにゆっくり放電させる抵抗

のことです。

英語の bleeder は「出血させる」「少しずつ抜く」という意味。つまり、

たまった電気を“じわじわ抜く係”

がブリーダ抵抗なのです。

そもそも、なぜ電気を抜く必要があるの？

ここで重要なのが「コンデンサ」という部品です。

コンデンサは“電気のタンク”

コンデンサは、電気をためる部品です。たとえるなら 水タンク のような存在。

でも――

• 電源を切っても
• コンセントを抜いても

中に電気が残ることがあります。

これが問題なのです。

電気が残るとどうなる？

たまった電気が残っていると…

• うっかり触ると感電する
• 修理中にショートする
• 他の部品を壊してしまう

特に電源回路では、
数百ボルトが残ることもあります。

とても危険ですね。

そこで登場！ブリーダ抵抗

ブリーダ抵抗は、コンデンサに並列につなぎます。

するとどうなるでしょう？

コンデンサにたまった電気は、
ブリーダ抵抗を通って 少しずつ放電 されます。

イメージはこんな感じ：

コンデンサ ＝ 水タンク
ブリーダ抵抗 ＝ 小さな排水口

一気にドバッと抜くのではなく、
安全に、じわじわと抜いていく のです。

どんなところで使われるの？

ブリーダ抵抗は、主にこんな場所で使われます。

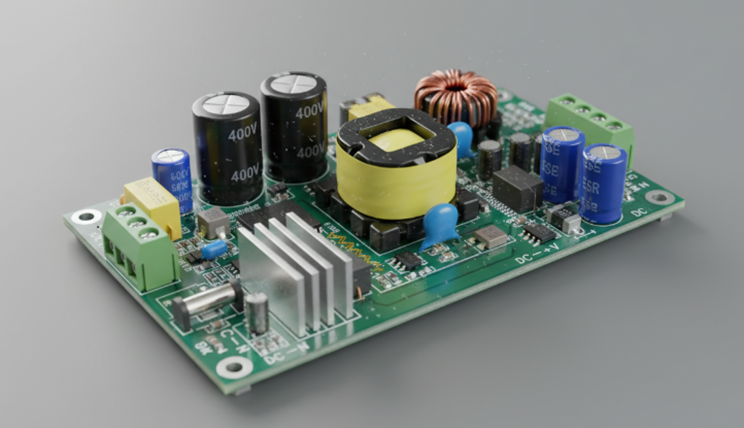

• 電源回路（ACアダプタなど）
• アンプ
• テレビ
• 産業機器
• 高電圧装置

つまり、

「電源を切ったあとも電気が残る可能性がある回路」

に使われます。

抵抗なら何でもいい？

基本は普通の抵抗ですが、ポイントがあります。

• 抵抗値は高め
  常に電気が流れ続けると無駄な電力を消費します。
  そのため、数十kΩ～数百kΩなどの高い値がよく使われます。
• 電力容量に注意
  高電圧がかかるので、抵抗が焼けないように十分なワット数が必要です。

メリットとデメリット

メリット

• 安全性が高まる
• メンテナンス時の事故を防げる

デメリット

• わずかに電力を消費し続ける
• 回路によっては効率が少し下がる

でも、安全性を考えると
とても重要な役割を持っています。

まとめ

ブリーダ抵抗とは――

コンデンサにたまった電気を安全に逃がすための抵抗

でした。

電源を切ったからといって、
回路の中が「ゼロボルト」になるとは限りません。

その“見えない危険”を減らすために、
ブリーダ抵抗は静かに働いているのです。
