データセンター用電源の効率評価を正確に行うための
電子負荷選定ガイド – 80PLUS認定試験対応
kg_master
はじめに - 「電源ユニットの良し悪し」はどこで決まるのか？
パソコンやサーバーの中に必ず入っている「電源ユニット（PSU: Power Supply Unit）」。普段はあまり意識されませんが、これはただ電気を供給するだけの部品ではありません。
電源ユニットの仕事は、壁のコンセントから来る交流電力（AC）を、コンピューターが使える直流電力（DC）に変換することです。
ここで重要なのが「変換効率」であり、以下の式で求められます。
変換効率（%）＝ 出力電力 ÷ 入力電力 × 100
たとえば、コンセントから100Wの電力を使って、コンピューターに80Wしか届けられないとしたら、残りの20Wは「熱」として無駄に捨てられており、このときの効率は80%となります。

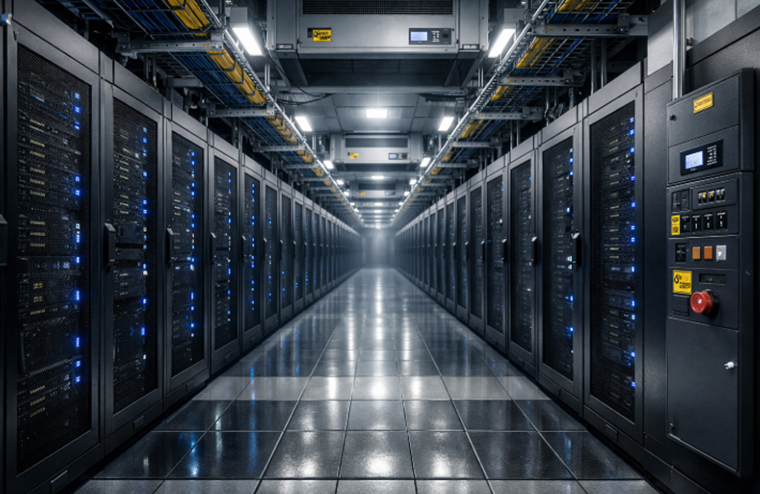

データセンターには何千台ものサーバーが動いています。効率が1〜2%違うだけで、年間の電気代や冷却コストに数百万円から数千万円規模の差が生まれることもあります。だからこそ、電源ユニットの効率を「正確に評価する技術」が非常に重要なのです。
合わせて読みたい
第1章：80 PLUS認証とは何か？
認証制度の生い立ち
2004年にアメリカで始まった「80 PLUS」は、電源ユニットの効率を保証するための第三者認証制度です。名前の通り「80%以上の効率」を最低条件としており、現在では世界中のPC・サーバー向け電源ユニットの標準的な品質指標になっています。
グレードは6段階
認証には以下の6段階があります。上に行くほど高効率で、製造コストも高くなります。
| グレード | 認証マーク | 特徴 |
| Standard（スタンダード） | 白 | 80%以上（最低ライン） |
| Bronze（ブロンズ） | 銅色 | 一般向けPCで広く普及 |
| Silver（シルバー） | 銀色 | 中位グレード |
| Gold（ゴールド） | 金色 | 高品質PCやエントリーサーバー |
| Platinum（プラチナ） | 白銀 | 業務用・省電力サーバー |
| Titanium（チタニウム） | 金属光沢 | 最高峰。大規模データセンター向け |
試験はどうやって行うのか？
80 PLUSの試験は、電源ユニットに3つの異なる負荷（仕事量）をかけたときの効率を測定することで行われます。
具体的には、その電源ユニットが出せる最大電力（定格出力）の 20%・50%・100% という3点で測定します。
たとえば1000W電源の場合：
- 軽負荷テスト ：200W（定格の20%）
- 中負荷テスト ：500W（定格の50%）← 最も重要視される
- 重負荷テスト ：1000W（定格の100%）
さらに、Titaniumグレードだけは 10%負荷（100W） という超軽負荷での測定も追加されます。これはサーバーのアイドル時（待機中）の効率まで厳しく評価するためです。
各グレードの効率要件（115V AC環境の場合）
| グレード | 10%負荷 | 20%負荷 | 50%負荷 | 100%負荷 |
| Standard | ─ | 80% | 80% | 80% |
| Bronze | ─ | 82% | 85% | 82% |
| Silver | ─ | 85% | 88% | 85% |
| Gold | ─ | 87% | 90% | 87% |
| Platinum | ─ | 90% | 92% | 89% |
| Titanium | 90% | 92% | 94% | 90% |
この「各ポイントで正確に指定の電力を引き出す」という役割を担うのが、電子負荷という計測機器です。
なお、最近では5%負荷と力率まで規定したデータセンター向けAC230V入力仕様の80PLUS Rubyが登場しています。
合わせて読みたい
第2章：電子負荷とは何か？ ── 評価試験の主役
「負荷」を電子的に作り出す機器
電源ユニットの試験をするとき、「200Wぴったりの負荷をかけ続けてください」という要求があります。でも、実際のコンピューターをつないで都合よく200Wだけ消費させるのは現実的ではありません。
そこで登場するのが電子負荷（Electronic Load）です。
電子負荷は一言で言えば、「電気を自在に消費できる装置」です。パワートランジスタなどの半導体素子を使い、電流・電力・抵抗などを高精度でコントロールしながら電力を吸収します。発生した電力は熱として処理されます。
電源ユニット → 電子負荷（指定通りに電力を消費）
↑
ここの効率を精密に測定する
なぜ「精度」がそれほど重要なのか？
Titaniumグレードの認証では、効率の測定精度として±0.5%以内が要求されます。
これがどれほど厳しいかというと、1000W電源のTitanium試験の50%負荷（500W）の場合、±2.5Wのズレしか許されないということです。
電子負荷が「500Wのつもりが502Wを引いていた」だけで、測定結果がひっくり返る可能性があります。だからこそ、電子負荷に求められる精度と安定性は非常に高いのです。（電子負荷の設定・測定確度で不足する場合、外部に高精度のパワーメータ等を接続して測定します）
合わせて読みたい
第3章：定電力（CP）モードと定電流（CC）モードの使い分け
電子負荷には複数の動作モードがあります。PSU評価で特に重要なのが「CPモード」と「CCモード」です。
定電力（CP）モード ── 80 PLUS試験の主役
CP（Constant Power）モードとは、消費電力を一定に保ち続けるモードです。
電源ユニットの出力電圧はわずかに変動します。たとえば12Vレールが11.9Vになったとき、消費電力を一定に保つためには電流を少し増やす必要があります。CPモードの電子負荷はこれを自動でやってくれます。
【CPモードのイメージ】
電圧が下がった → 電流を増やして電力を一定に保つ
電圧が上がった → 電流を減らして電力を一定に保つ
常に「電力一定」を維持
80 PLUSに準拠した試験では基本的にCPモードを使います。 なぜなら、試験条件は「○○Wの負荷」という電力値で定義されているからです。
定電流（CC）モード ── 電流特性の評価に使う
CC（Constant Current）モードは、電流を一定に保ち続けるモードです。
電圧が多少変わっても、流れる電流の値は変わりません。これは以下のような場面で使います。
ただし注意が必要です。 CCモードでは電圧変動が起きたとき、消費電力も変わってしまいます。たとえば12Vが11.8Vに下がっても電流が10Aのままなら、電力は120Wから118Wに変わります。これは「定格の50%負荷」を正確に維持できないため、80 PLUS試験には不向きです。
どちらを選ぶかの判断基準
| 評価内容 | 推奨モード | 理由 |
| 80 PLUS効率試験 | CP（定電力） | 電力値を正確に固定する必要があるため（※1） |
| 過電流保護試験 | CC（定電流） | 電流のトリップ点を狙い打ちで調べるため |
| 電圧レギュレーション確認 | CC（定電流） | 電流を固定した上での電圧安定性を見るため |
| 負荷変動シミュレーション | CP＋Dynamic | 動的な電力変化をリアルに再現するため |
※1 電子負荷のCPモードで設定確度が不足する場合、外部に高精度のパワーメータ等を挿入し微調整が必要となります。
第4章：Dynamic Load（動的負荷）機能 ── 現実の使用環境を再現する
静的な試験だけでは足りない理由
80 PLUSの試験は「200W、500W、1000Wで安定したときの効率を測る」という静的なものです。しかし、実際のデータセンターではどうでしょうか？
「ジョブが来た → 急激に電力増加 → 処理が終わった → 急減」
CPUがビデオエンコードを急に開始したり、大量のリクエストが来たりすると、電力消費はミリ秒単位で大きく変動します。この急激な変化に電源ユニットがついていけないと、電圧が乱れてシステムがクラッシュすることがあります。
Dynamic Loadで何を見るか？
電子負荷のDynamic Load機能は、「負荷を高速に変化させたときの電源ユニットの応答性」を評価するためのものです。
具体的には以下のようなパラメータを設定して試験します。
Dynamic Load の設定パラメータ例：
- 低負荷レベル（Lo）： 200W（定格の20%）
- 高負荷レベル（Hi）： 800W（定格の80%）
- 立ち上がり速度 ： 600W/ms（1ミリ秒に600W変化）
- High時間 ： 5ms
- Low時間 ： 5ms
- 繰り返し回数 ： 1000回
これを電源ユニットに与えたとき、出力電圧がどれだけ乱れるかを観測します。
ATX規格の許容電圧範囲
サーバー・PC向けのATX規格では、各電圧レールの許容変動幅が定められています。
| レール | 公称電圧 | 許容範囲 |
| 12V | 12.0V | 11.4V 〜 12.6V（±5%） |
| 5V | 5.0V | 4.75V 〜 5.25V（±5%） |
| 3.3V | 3.3V | 3.135V 〜 3.465V（±5%） |
Dynamic Loadテスト中に電圧がこの範囲を超えてしまえば、その電源ユニットは「合格」とはなりません。
設定のポイント：立ち上がり速度（スルーレート）に注意
Dynamic Loadで特に重要なのがスルーレート（Slew Rate）、つまり「負荷がどれほどの速さで変化するか」です。
スルーレートが高いほど、電源ユニットへのストレスは増します。現実のサーバー環境に合わせたスルーレートを設定しないと、試験が「甘すぎる」または「厳しすぎる」ものになってしまいます。
Intel社が定めるATX12V仕様書では、スルーレートの参考値として0.1A/μs〜1.0A/μs程度が記されており、これを参考に設定します。
合わせて読みたい
第5章：高速応答仕様がなぜ評価精度に直結するのか
電子負荷の「応答速度」とは？
電子負荷に「500Wにしてください」と指令を出してから、実際に500Wの消費状態になるまでには、わずかながら時間がかかります。この時間を応答時間（Response Time）と呼びます。
一般的な電子負荷の応答時間は数ミリ秒〜数十ミリ秒ですが、高性能機では数マイクロ秒まで短縮されています。（応答速度は負荷モードによっても異なり、一般的にCC：定電流モードが最も高速です）
応答速度が遅いと何が起こるか？
問題①：静的試験での「整定待ち」ロス
電子負荷の応答が遅い場合、負荷を設定後に目標の設定値に安定するまでに一定の時間が必要となります。従って、各種測定は負荷設定が安定してから行うことが必要であり、「時間的なロス」が生まれます。
問題②：Dynamic Loadで「実際とは違う波形」になる
Dynamic Loadテストで最も深刻な問題が生じます。
電子負荷の応答が遅ければ、「200W→800Wに1ms以内で変化する」という設定を入れても、実際には5〜10msかけてゆっくり変化してしまいます。これでは、電源ユニットへの試験波形が設定通りではなくなり、評価結果の信頼性が失われます。
問題③：過渡応答評価でのタイミングずれ
電源ユニットの過渡応答（負荷変動直後の電圧変動）を評価するとき、「いつ負荷が変化したか」という基準点が非常に重要です。電子負荷の応答が遅れると、測定のタイミング基準がずれ、電圧のオーバーシュート・アンダーシュートの最大値を正確に捉えられなくなります。
高速応答電子負荷が解決すること
高速応答仕様の電子負荷（代表的なスペックとして応答時間100μs以下）は、上記の問題をすべて解消します。
高速応答電子負荷を使うメリット：
- 静的試験の整定が速い → テストスループットが向上
- Dynamic Loadの波形が設定通り → 評価結果の再現性が高まる
- 過渡応答の基準タイミングが正確 → 測定誤差を最小化
- Titanium認証の厳しい精度要件を満たしやすい
精度仕様で見るべきポイント
電子負荷を選ぶとき、カタログのどの数字を見ればよいか、整理しておきましょう。
| チェック項目 | 見るべき仕様値 | 80 PLUS Titaniumへの影響 |
| 電力設定精度 | ±0.1%以内が目安（※1） | 測定効率値の誤差に直結 |
| 応答時間 | 20A/μs以上が目安 | Dynamic Load波形の忠実度に影響 |
| 電流リプル | 50mA(rms)以下が目安 | PSUの出力リプルへの干渉を防ぐ |
| 温度ドリフト | ±50ppm/℃以下 | 長時間試験での精度維持に重要 |
| 入力電圧範囲 | 0〜60V DC以上 | 複数レール（12V/5V/3.3V）対応のため |
※1 電子負荷の設定確度が不足する場合、外部に高精度の電力計を用意して測定することが必要です。
第6章：実際の試験フロー ── 全体像を整理する
ここまで学んだことを、実際の試験の流れに沿って整理します。
STEP 1：試験環境の準備
必要な機器：
- 電源ユニット（被試験体）
- 電子負荷（各レール分、複数台必要）
- 交流電源（AC Source）：正確な入力電圧の供給
- 電力計（AC側・DC側）：効率計算用
- オシロスコープ：電圧波形観測用
- 温度管理された試験室（25±5℃が標準）
STEP 2：ウォームアップ
電源ユニットは起動直後と熱的に安定した後で特性が変わります。80 PLUS試験では通常、定格出力の50%で30分以上のウォームアップを行ってから本測定に入ります。
STEP 3：効率測定（静的試験）
CPモードで各負荷ポイントを順番に設定し、各点での効率を測定します。
測定手順（例）：
- 負荷を20%に設定（CPモード）
- 5分以上安定させる
- AC入力電力・DC出力電力を同時記録
- 効率 = DC出力 ÷ AC入力 × 100 を計算
- 50%、100%で繰り返す
STEP 4：Dynamic Load試験
負荷の変動プログラムを設定し、オシロスコープで電圧変動を記録します。
確認ポイント：
- 電圧のアンダーシュート（落ち込み）量
- 電圧のオーバーシュート（跳ね上がり）量
- 整定時間（規定電圧に戻るまでの時間）
→ すべてATX規格の許容範囲内であることを確認
STEP 5：保護回路試験
CCモードや抵抗負荷を使いながら、保護回路が正しく動作する点を確認します。
合わせて読みたい
まとめ：電子負荷選定の５つのポイント
最後に、PSU評価用の電子負荷を選ぶ際の重要ポイントをまとめます。
- ポイント1：CPモードの精度が重要
80 PLUS試験は「電力値」で条件が定義されています。定電力モードの設定精度・測定精度が評価結果の信頼性を左右します。 - ポイント2：応答速度は100μs以下を目安に
Dynamic Load試験での波形忠実度を確保するため、高速応答仕様の機器を選びましょう。応答が遅い機器では「試験をしているようで、実際にはしていない」状態になりかねません。 - ポイント3：複数レールに対応できる構成
ATX電源には12V・5V・3.3Vの複数の出力レールがあります。各レールに独立した電子負荷を用意し、同時に制御できる環境が必要です。 - ポイント4：温度変化に対する安定性を確認
長時間の試験では電子負荷自身の発熱によって精度がドリフトすることがあります。温度係数（温度ドリフト）の仕様値を確認しましょう。 - ポイント5：上位機種ほど厳しく、下位機種は少し余裕がある
評価対象がBronzeなのかTitaniumなのかで、必要な精度レベルは大きく変わります。Gold以上を評価するなら、高精度・高速応答モデルを選ぶことを強くお勧めします。
おわりに
電源ユニットの効率評価は、一見シンプルに見えて、実は非常に細かい精度管理が求められる世界です。
「正しい試験条件で、正しい機器を使って、正しく測定する」
この積み重ねが、信頼性の高いデータセンターインフラを支えています。電子負荷の選定は単なる「機材調達」ではなく、評価システム全体の精度を設計する行為です。
本ガイドが、皆さんの電源評価環境の構築・見直しにお役立ていただければ幸いです。
本ガイドで使用した数値・仕様は2025年8月時点に得られた各種情報を参考に記載しています。最新の試験要件は各規格の公式文書を必ずご確認ください。
