はじめに
スマホが熱くなって動かなくなったり、パソコンのファンがうるさく回ったり…そんな経験はありませんか？実は、電子機器の世界には「熱暴走」という厄介な現象があります。今回は、マイコンや制御回路で起こる熱暴走について、初心者の方にもわかりやすく解説します。
熱暴走とは？
熱暴走とは、電子部品が高温になることで正常に動作しなくなり、さらに発熱が加速してしまう悪循環のことです。簡単に言うと・・・
「熱くなる→おかしな動作をする→もっと熱くなる→もっとおかしくなる…」
という負のスパイラルですね。
身近な例で理解しよう
夏の車内を想像してください。窓を閉め切った車は太陽に照らされてどんどん熱くなります。すると、プラスチック部品から有害なガスが出て、さらに温度が上がる…これと似たような現象が電子回路でも起きるのです。
なぜ熱暴走が起きるのか？
- 半導体の性質
トランジスタやICなどの半導体部品には、温度が上がると電流が流れやすくなるという性質があります。- 温度上昇 → 電流が増える
- 電流が増える → 発熱量が増える
- 発熱量が増える → さらに温度上昇
この繰り返しで、制御不能な状態になってしまいます。
- 設計上の問題
- 放熱設計の不足：熱を逃がす仕組みが不十分
- 電源設計のミス：過大な電流が流れる回路設計
- 部品の詰め込みすぎ：狭い空間に部品がギュウギュウ
- 使用環境の問題
- 高温環境での使用（直射日光、密閉空間など）
- 通気口の目詰まり
- 長時間の連続使用
熱暴走が引き起こす問題
- 即座に起きる問題
- 誤動作：プログラムが意図しない動作をする
- リセット：勝手に再起動してしまう
- 停止：完全に動かなくなる
- 長期的な問題
- 寿命の短縮：部品の劣化が早まる
- 永久的な故障：部品が焼損して二度と使えなくなる
- 火災の危険：最悪の場合、発火することも
熱暴走を防ぐには？
ハードウェア対策
- 適切な放熱設計

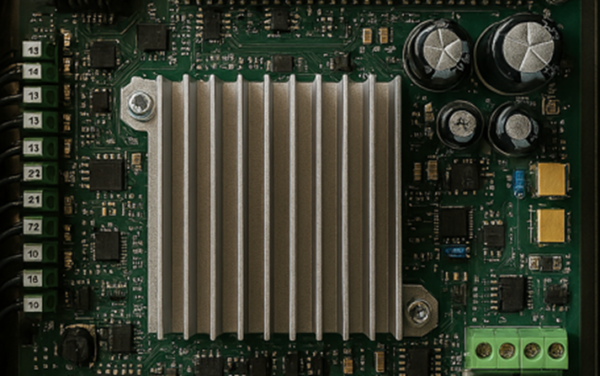

- ヒートシンク（放熱板）の取り付け
- 金属の板やフィンで熱を空気中に逃がします
- アルミや銅製のものが効果的
- 冷却ファンの設置
- 強制的に空気を循環させて熱を逃がす
- マイコンボードなら小型ファンで十分
- ヒートシンク（放熱板）の取り付け
合わせて読みたい
- 温度センサーによる監視
- サーミスタやICタイプの温度センサーを配置
- 一定温度を超えたら警告を出す仕組みを作る
- 基板レイアウトの工夫
- 発熱部品を分散配置する
- 放熱パッドを大きく取る
- 多層基板で放熱層を設ける
- 適切な部品選定
- 余裕のある定格の部品を選ぶ
- 低発熱タイプの部品を選択
- 産業用グレードの部品を使用（高温に強い）
ソフトウェア対策
- 温度監視プログラム
温度チェック → 高温？ → Yes → 動作を制限
↓
No
↓
通常動作 - 省電力モードの活用
- 必要ない時はスリープモードに
- クロック周波数を下げる
- 使わない周辺回路の電源を切る
- 負荷分散
- 処理を小刻みに分けて実行
- 連続動作時間を制限する
使用方法の工夫
- 設置環境に気をつける
- 通気の良い場所に設置
- 直射日光を避ける
- 周囲にスペースを確保
- 定期的なメンテナンス
- ホコリの除去
- 冷却ファンの動作確認
- サーマルグリスの塗り直し（CPU等）
- 適切な運用
- 連続運転時間の管理
- 高負荷作業の時間帯を分散
まとめ
熱暴走は、電子機器にとって深刻な問題ですが、正しい知識と対策で防ぐことができます。
ポイントのおさらい
- 熱暴走は「温度上昇→電流増加→さらに温度上昇」の悪循環
- 原因は半導体の性質、設計、使用環境など
- ハードウェア・ソフトウェア・使用方法の3方向から対策
- 温度監視と適切な冷却が重要
電子工作や制御回路を扱う際は、「部品は熱を持つもの」という前提で設計しましょう。特にマイコンを使ったプロジェクトでは、完成後も定期的に温度をチェックする習慣をつけることをおすすめします。
