電子負荷の電流オーバーシュートって、そもそもナニ？
電子負荷を使うときに「オーバーシュート」や「アンダーシュート」という言葉を聞くことがあります。でも、これって一体何なのでしょう？
電子負荷とは？
まず、電子負荷について簡単に説明します。電子負荷は、電源やバッテリー、発電装置などから電流を引き出し、負荷条件をシミュレーションする装置です。例えば、新しい電池の性能をテストしたい場合、その電池にかかる負荷を電子負荷で再現できます。
オーバーシュート（アンダーシュート）の基本
- オーバーシュート

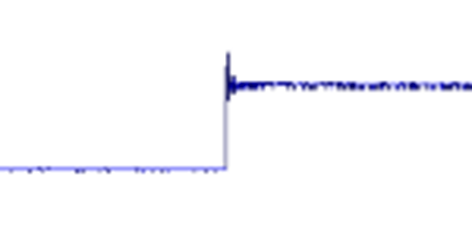

本来の設定値より一時的に電流が大きくなってしまう現象です。これは、負荷電流を急激に増やしたときに見られます。 - アンダーシュート
本来の設定値より電流が一時的に小さくなる現象です。
このような現象がなぜ起きるのでしょうか。それは主に、回路の応答速度とインダクタンス（回路中のコイルなど）に関係しています。
合わせて読みたい
なぜオーバーシュートが発生するの？
- 回路の遅延
急に電流を増やすと、回路の各部分が新しい条件に追いつくまでの時間が必要です。この遅延がオーバーシュートを引き起こします。 - インダクタンス
電流の急激な変化を妨害する性質があります。このため、電流が急増すると、一時的にエネルギーが蓄積され、それが放出されることでオーバーシュートが発生します。
アンダーシュートは何が原因？
アンダーシュートも同じく回路の遅延やインダクタンスにより、電流が急に減少したときに設定値よりも下がってしまうのです。
なぜこれが重要なの？
オーバーシュートやアンダーシュートは、テスト対象に不要なストレスを与えたり、誤った測定結果を生じさせることがあります。特に繊細な電子機器をテストする際には、これらの現象を最小限に抑えるための設定や調整が重要です。
どのように防ぐ？
- 緩やかなスロープ
負荷電流を徐々に変化させることで、オーバーシュートやアンダーシュートを減らせます。 - 高速電流制御
高性能な電子負荷には、これらの現象を抑えるための高速電流制御機能が搭載されていることがあります。
合わせて読みたい
まとめ
オーバーシュートやアンダーシュートは回路特有の現象ですが、これを理解し制御することで、より正確な電子負荷テストが可能になります。これらを知っておくことは、電気・電子の初心者にとっても重要です。安全で正確なテストを行うために、ぜひ意識してみてください！
